施工进度计划横道图例题

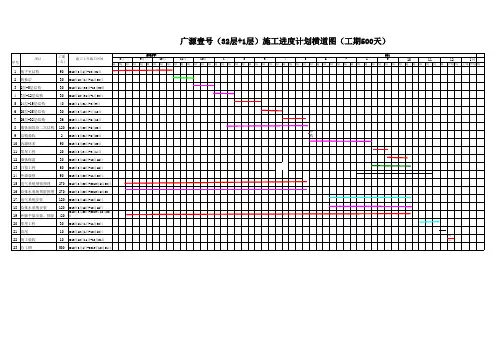

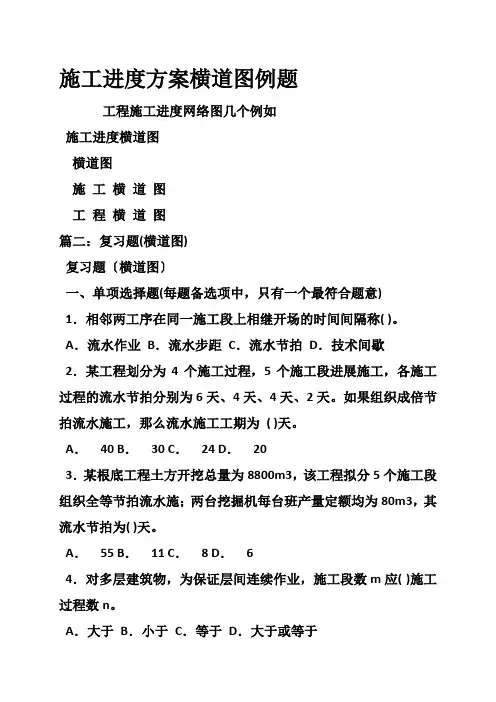

施工进度方案横道图例题工程施工进度网络图几个例如施工进度横道图横道图施工横道图工程横道图篇二：复习题(横道图)复习题〔横道图〕一、单项选择题(每题备选项中，只有一个最符合题意)1．相邻两工序在同一施工段上相继开场的时间间隔称( )。
A．流水作业B．流水步距C．流水节拍D．技术间歇2．某工程划分为4个施工过程，5个施工段进展施工，各施工过程的流水节拍分别为6天、4天、4天、2天。
如果组织成倍节拍流水施工，那么流水施工工期为( )天。
A．40 B．30 C．24 D．203．某根底工程土方开挖总量为8800m3，该工程拟分5个施工段组织全等节拍流水施；两台挖掘机每台班产量定额均为80m3，其流水节拍为( )天。
A．55 B．11 C．8 D． 64．对多层建筑物，为保证层间连续作业，施工段数m应( )施工过程数n。
A．大于B．小于C．等于D．大于或等于5．全等节拍流水施工的特点是( )。
A．各专业队在同一施工段流水节拍固定B．各专业队在施工段可间歇作业C．各专业队在各施工段的流水节拍均相等D．专业队数等于施工段数6．某根底工程有挖土、垫层、混凝土浇筑、回填土4个施工过程，分5个施工段组织流水施工，流水节拍均为3天，且混凝土浇筑2天后才能回填土，该工程的施工工期为( )天。
A．39 B．29 C．26 D．147．多层建筑物在保证层间连续施工的前提下，组织全等节拍流水施工的工期计算式T=(j·m+n-1)·k +∑z1-∑c中的z1为两施工过程( )。
A．一层内的技术组织间歇时间B．在楼层间的技术组织间歇时间C．在一层内的平行搭接时间D．层内和层间技术组织间歇时间之和8．在流水施工方式中，成倍节拍流水施工的特点之一是( )。
A．相邻专业工作队之间的流水步距相等，且等于流水节拍的最大公约数D．相邻专业工作队之间的流水步距相等，且等于流水节拍的最小公倍数C．相邻专业工作队之间的流水步距不相等，但其值之间为倍数关系D．同一施工过程在各施工段的流水节拍不相等，但其值之间为倍数关系9．某工程有前后两道施工工序，在4个施工段组织时间连续的流水施工，流水节拍分别为4天、3天、2天、5天与3天、2天、4天、3天，那么组织时间连续时的流水步距与流水施工工期分别为( )天。
土建进度计划横道图
特点：横道图简单易懂，易于理解和使用。
应用：横道图广泛应用于建筑、工程、制造等领域，用于表示项目进度和 任务安排。
适用范围
适用于项目进度计划编制 适用于项目进度监控和调整 适用于项目进度报告和总结 适用于项目进度分析和优化
编制方法
确定时间节点：确定每个任 务和活动的开始和结束时间
确定项目任务：明确项目需 要完成的任务和活动
感谢观看
汇报人：XXX
确定施工时间：根据施工项目的特点和 需求，确定每个施工阶段的施工时间， 如基础施工需要3个月，主体施工需要6 个月等。
确定工作持续时间
确定每个工作的开始和结 束时间
计算每个工作的持续时间
确定关键路径和关键工作
调整工作持续时间以优化 进度计划
绘制横道图
确定项目名称和工期
列出所有任务和活动
确定每个任务的开始和结 束时间
添加标题
进度计划：横道图 展示了各阶段的施 工进度，包括基础 工程、主体结构、 装修工程等
添加标题
应用效果：横道图 清晰展示了工程进 度，便于项目管理 和协调，提高了施 工效率和质量。
案例三：某桥梁工程进度计划横道图
添加标题
项目名称：某桥梁 工程
添加标题
建设单位：某建设 公司
添加标题
设计单位：某设计 院
不能反映资源分配情况
不能反映进度偏差和调整情况
改进方向
增加时间维度：横道图可以增加时间维度，以更好地展示项目的进度和完成情况。 引入网络计划技术：横道图可以引入网络计划技术，以提高项目的计划和执行效率。 增加资源分配：横道图可以增加资源分配，以更好地展示项目的资源需求和分配情况。 引入风险管理：横道图可以引入风险管理，以提高项目的风险识别和应对能力。
应用：横道图广泛应用于建筑、工程、制造等领域，用于表示项目进度和 任务安排。
适用范围
适用于项目进度计划编制 适用于项目进度监控和调整 适用于项目进度报告和总结 适用于项目进度分析和优化
编制方法
确定时间节点：确定每个任 务和活动的开始和结束时间
确定项目任务：明确项目需 要完成的任务和活动
感谢观看
汇报人：XXX
确定施工时间：根据施工项目的特点和 需求，确定每个施工阶段的施工时间， 如基础施工需要3个月，主体施工需要6 个月等。
确定工作持续时间
确定每个工作的开始和结 束时间
计算每个工作的持续时间
确定关键路径和关键工作
调整工作持续时间以优化 进度计划
绘制横道图
确定项目名称和工期
列出所有任务和活动
确定每个任务的开始和结 束时间
添加标题
进度计划：横道图 展示了各阶段的施 工进度，包括基础 工程、主体结构、 装修工程等
添加标题
应用效果：横道图 清晰展示了工程进 度，便于项目管理 和协调，提高了施 工效率和质量。
案例三：某桥梁工程进度计划横道图
添加标题
项目名称：某桥梁 工程
添加标题
建设单位：某建设 公司
添加标题
设计单位：某设计 院
不能反映资源分配情况
不能反映进度偏差和调整情况
改进方向
增加时间维度：横道图可以增加时间维度，以更好地展示项目的进度和完成情况。 引入网络计划技术：横道图可以引入网络计划技术，以提高项目的计划和执行效率。 增加资源分配：横道图可以增加资源分配，以更好地展示项目的资源需求和分配情况。 引入风险管理：横道图可以引入风险管理，以提高项目的风险识别和应对能力。
进度管理习题

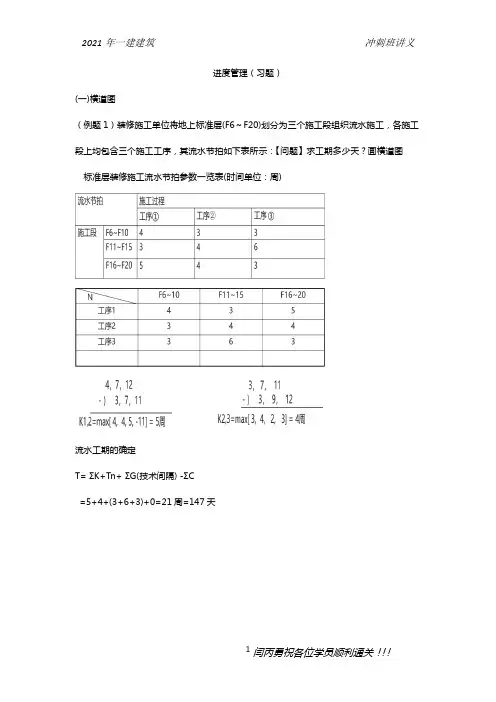

进度管理（习题）(一)横道图（例题1）装修施工单位将地上标准层(F6～F20)划分为三个施工段组织流水施工，各施工段上均包含三个施工工序，其流水节拍如下表所示：【问题】求工期多少天？画横道图标准层装修施工流水节拍参数一览表(时间单位：周)流水工期的确定T= ΣK+Tn+ ΣG(技术间隔) -ΣC=5+4+(3+6+3)+0=21周=147天（例题2）某拟建工程由甲、乙、丙三个施工过程组成；该工程共划分成四个施工流水段，每个施工过程在各个施工流水段上的流水节拍如下表所示。
按相关规范规定，施工过程乙完成后其相应施工段至少要养护2d，才能进入下道工序。
为了尽早完工，经过技术攻关，实现了施工过程乙在施工过程甲完成之前1d 提前插入施工。
【问题】求各施工过程之间的流水步距：答：K 甲乙：甲 2 6 9 11乙-）3 5 8 112 3 4 3 -11K 甲乙＝max[2，3，4，3，-11]d＝4d。
K 乙丙：乙3 5 8 11丙-）4 6 7 103 1 24 -10K 乙丙＝max[3，1，2，4，-10]d＝4d。
流水施工的计划工期＝4d+4d+10d+2d-1d＝19d。
（例题3）为了缩短工期，施工总承包单位将原施工方案中H工作的异节奏流水施工调整为成倍节拍流水施工。
原施工方案中H工作异节奏流水施工横道图如图1-2所示（时单位：月）【问题】事件三中，流水施工调整后，H工作相邻工序的流水步距为多少个月?工期可缩短多少个月?按照图1-2格式绘制出调整后H工作的施工横道图。
答：由题意可知，H工作宜组织加快成倍节拍专业流水。
流水步距：K=Min(2，1，2)=1月确定专业队数：b1=2/1=2b2=1/1=1b3=2/1=2n总=2+1+2=5T= (n总-1)K＋mK =(m＋n总-1)K=（3+5-1）*1=7月(例题4) 某新建住宅楼，框剪结构，地下1层，地上16层，建筑面积1.9万平方米，M公司总承包施工。

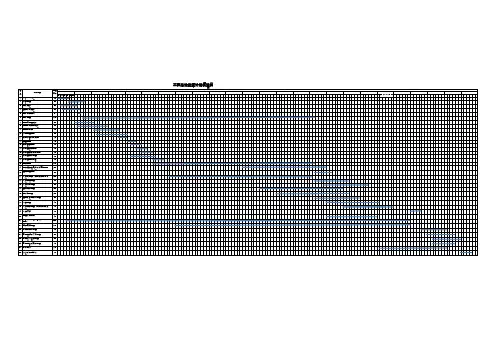

施工进度计划横道图实例(模板)
5 10 15 20 25 30 5 10 15 20 25 30 5 10 15 20 25 30 5 10 15 20 25 30 5 10 15 20 25 30 5 10 15 20 25 30
地勘单位招标 地勘工程 降水招标 监理公司招标 降水方案审核 降水工程 土石方工程招标 施工总包单位招标 土石方开挖
31 水电安装工程（含预埋、临时、正式） 635 32 消防安装工程 33 总平给排水工程 34 总平道路及附属工程 35 总平绿化景观工程 36 总平电气及照明工程 37 分户验收 38 收尾及竣工验收 420 45 50 程施工 11 软弱地基加固处理 12 垫层施工 13 筏板基础施工 14 地下室墙柱施工 15 地下室梁及顶板施工 16 地下室防水工程 17 地下室土方回填 18 主体施工 19 主体框架填充墙及构造柱施工 20 屋面工程施工 21 外墙脚手架（随主体施工进行） 22 外墙保温工程 23 外墙抹灰工程 24 室内装饰工程 25 楼地面工程 26 屋面及厨卫防水工程 27 门窗工程 28 外墙装饰工程（面砖及乳胶漆） 29 外架拆除 30 电梯设备安装
工程总体进度计划横道图
序 号 1 2 3 4 5 6 7 8 9 工作内容 持续 天数 20 30 30 30 5 415 30 60 45 55 15 15 20 20 20 45 20 290 150 30 255 60 80 150 130 80 95 90 20 90 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30
地勘单位招标 地勘工程 降水招标 监理公司招标 降水方案审核 降水工程 土石方工程招标 施工总包单位招标 土石方开挖
31 水电安装工程（含预埋、临时、正式） 635 32 消防安装工程 33 总平给排水工程 34 总平道路及附属工程 35 总平绿化景观工程 36 总平电气及照明工程 37 分户验收 38 收尾及竣工验收 420 45 50 程施工 11 软弱地基加固处理 12 垫层施工 13 筏板基础施工 14 地下室墙柱施工 15 地下室梁及顶板施工 16 地下室防水工程 17 地下室土方回填 18 主体施工 19 主体框架填充墙及构造柱施工 20 屋面工程施工 21 外墙脚手架（随主体施工进行） 22 外墙保温工程 23 外墙抹灰工程 24 室内装饰工程 25 楼地面工程 26 屋面及厨卫防水工程 27 门窗工程 28 外墙装饰工程（面砖及乳胶漆） 29 外架拆除 30 电梯设备安装
工程总体进度计划横道图
序 号 1 2 3 4 5 6 7 8 9 工作内容 持续 天数 20 30 30 30 5 415 30 60 45 55 15 15 20 20 20 45 20 290 150 30 255 60 80 150 130 80 95 90 20 90 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30
施工进度计划横道图
5C30钢筋混凝土承台m3310.56C40钢筋混凝土盖梁m3209.57C30钢筋混凝土台帽m366.78C40钢筋混凝土墩柱m385.099C25片石混凝土台身m31488.5610C25片石混凝土基础m3905.1611C50主梁板钢筋砼m32680.612C30混凝土防撞护栏m353.7614C40混凝土抗震挡块、垫石、楔块m3 4.815铺装层m2360016C30混凝土桥头搭板m384.1617C20砼搭板垫层m315.218搭板水泥稳定碎石基层 20cm m2280.5519防撞栏杆m 64020盆式橡胶支座个2021桥面伸缩装置80型m 4822仿青条石饰面m2423.224预制砼后张法预应力钢绞线t 106.516（三） K25+640跨线桥1挖基坑土方m36362桥台回填砂卵石m3302.963人工挖孔桩Φ1800m 206C30预制混凝土人行道板m39.037C40混凝土墩柱m314.728人行道块料铺设m21179人行道栏杆m 5010C30混凝土台帽m325.211C25片石混凝土台身m3612.4812C25片石混凝土基础m3368.2213C15砼垫层m321.2514C40主梁板砼m3275.4115C30混凝土防撞护栏m319.2216C50钢纤维混凝土m3 1.5817C40混凝土垫石、楔块m30.5518C30混凝土防震挡块m311.4219铺装层m228020C30混凝土桥头搭板m325.221C20搭板砼垫层m3 5.0422搭板水泥稳定碎石基层 20cm m28423防撞栏杆m 10024盆式橡胶支座个625桥面伸缩装置40型m 2026级配碎石反滤层m379.5627仿青条石饰面m2207.48洛阳路桥建设集团公司绵阳市二环路十五合同段项目部 工程部制。
完整版)施工总进度计划横道图
完整版)施工总进度计划横道图施工总进度横道图分部序号工程工作内容时间（天） 2014年进度计划 7月份 8月份7 1213 1430 持续土方开挖（桩头处理）50 1714桩基检测40地基验槽1砂石褥垫层2C15垫层基础SBS防水防水保护层 5月份 xxxxxxxx 57 15筏板施工 6月份 xxxxxxxx 70 15夏季麦芒季节，进行地下室施工（2层）。
分部序号工程工作内容时间（天） 2014年进度计划 9月份 10月份1 1F墙、柱绑扎4 11F模板安装 51F砼浇筑 42F墙、柱绑扎 12F模板安装 52F砼浇筑 4DWQ防水施工 3DWQ土回填 1地下车库施工（主体） 2月份 26 砌体工程（构造柱） 3月份 20 31 拉拔实验 4月份 15 10抹灰工程（内、外） 5月份 28卫生间防水施工 6月份 xxxxxxxx 30 门窗工程 7月份 31 31安装工程（预埋） 66照明、动力、弱电穿线 1人防门安装 9楼梯扶手安装 30外墙饰面砖 99公共部分批白 60公共部分贴砖 30进行车库顶板防水施工、地下车库顶板回填、给、雨、污水管道等其它零星附属工作。
分部序号工程工作内容时间（天） 2015年进度计划 8月份 9月份车库顶板防水施工 15 xxxxxxxx0车库顶板挤塑板 25地下车库顶板回填 31给、雨、污水管道 21其它零星附属 0小区绿化 8政府部门放假 0竣工验收 0注：A1、A3、A4、A5同时开工。
A1地块2栋一栋楼占地面约为681.81㎡，按桩间距1.1米计算，2栋楼约1136根桩（电梯基坑处加密），桩基需要2台，一台桩基24小时也就是80根左右，2台桩基需要15天。
A3地块1栋一栋楼占地面约为858.58㎡，按桩间距1.1米计算，约715根桩电梯基坑处加密，桩基需要10天。
A4地块9栋，因9栋楼面积不规则大小不一，一栋楼平均占地面约为根左右，1台桩基需要10天。
道路施工进度计划横道图
25
14 人行道整形及道板铺装
31
15 绿化工程
31
16 道路照明安装工程
21
17 场地清理及竣工验收
5
说明：1、总工期约240日历天。 2、本工程计划于2017年6月16日开工，具体开工时间以开工令为准。 3、计划KO+988.227-K1+366.564段和K1+366.564-K1+773.64段同时开工，交叉流水作业。 4、计划于2017年12月31日完成沥青砼路面工程，2018年2月10日全面完工。
1 施工准备
7
2 清表及清淤路基处理
15
3 路基挖方
62
4 路基填方
92
5 排水工程沟槽开挖
62
6 排水管道铺设及井室施工
65
7 排水工程回填及试水
61
8 路床整形及土工布铺设
31
9 水泥稳定基层施工
31
10 安砌锁边石及侧平石
20
11 沥青砼路面工程施工
41
12 浆砌片石护坡及排水沟施工
31
13 人字形护坡及喷播植草等
编制时期：2017年6月
2018年
1月
2月
31 5 10
制时期：2017年6月XXX道路工程二来自段施工进度计划横道图序号
分部分项工程名称
2017年
2018年
工期 （天）
6月
7月
8月
9月
10月
11月
12月
1月
20 25 30 5 10 15 20 25 31 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25
施工进度计划 横道图
裴庄圆明保障房小区总施工进度计划
总工期：240天注：1、进度计划是以该小区总体工程为依据，编制主要分部工程进度计划，2017年11月20日开工至2018年11月15日竣工；
2、该工程共计十一栋楼，15#-21#为砖混，22#一、二层框架，以上砖混，23#为框架，24#、25#一层框架，以上砖混，建筑面积42000㎡；
3、2017年11月20日开工，基础井桩计划完成22#-25#，以2018年为主，5月1日前必须完成±0.000以下工程；
4、门窗工程，水、电、暖安装工程不占用有效天数，装饰装修和楼地面工程内分项工程施工可穿插调整施工；
5、本工程是以总进度计划控制，各标段依据所属承担的工程制定详细进度计划。
施工进度计划横道图例题

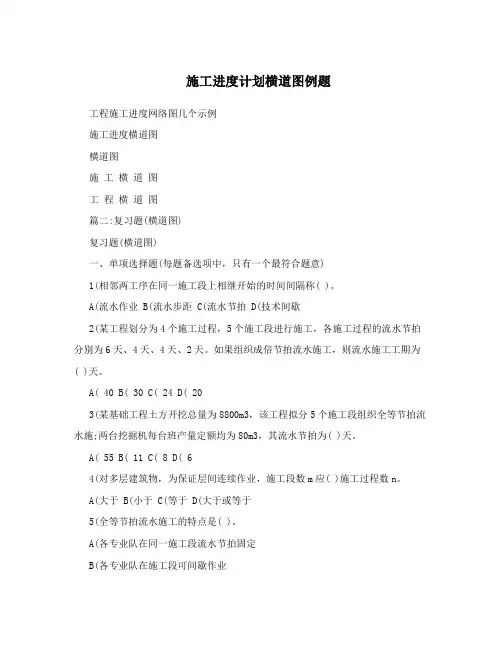

施工进度计划横道图例题工程施工进度网络图几个示例施工进度横道图横道图施工横道图工程横道图篇二:复习题(横道图)复习题(横道图)一、单项选择题(每题备选项中，只有一个最符合题意)1(相邻两工序在同一施工段上相继开始的时间间隔称( )。

A(流水作业 B(流水步距 C(流水节拍 D(技术间歇2(某工程划分为4个施工过程，5个施工段进行施工，各施工过程的流水节拍分别为6天、4天、4天、2天。
如果组织成倍节拍流水施工，则流水施工工期为( )天。
A( 40 B( 30 C( 24 D( 203(某基础工程土方开挖总量为8800m3，该工程拟分5个施工段组织全等节拍流水施;两台挖掘机每台班产量定额均为80m3，其流水节拍为( )天。
A( 55 B( 11 C( 8 D( 64(对多层建筑物，为保证层间连续作业，施工段数m应( )施工过程数n。
A(大于 B(小于 C(等于 D(大于或等于5(全等节拍流水施工的特点是( )。
A(各专业队在同一施工段流水节拍固定B(各专业队在施工段可间歇作业C(各专业队在各施工段的流水节拍均相等D(专业队数等于施工段数6(某基础工程有挖土、垫层、混凝土浇筑、回填土4个施工过程，分5个施工段组织流水施工，流水节拍均为3天，且混凝土浇筑2天后才能回填土，该工程的施工工期为( )天。
A( 39 B( 29 C( 26 D( 147(多层建筑物在保证层间连续施工的前提下，组织全等节拍流水施工的工期计算式T=(j?m+n-1)?k +?z1-?c中的z1为两施工过程( )。
A(一层内的技术组织间歇时间 B(在楼层间的技术组织间歇时间C(在一层内的平行搭接时间D(层内和层间技术组织间歇时间之和8(在流水施工方式中，成倍节拍流水施工的特点之一是( )。
A(相邻专业工作队之间的流水步距相等，且等于流水节拍的最大公约数D(相邻专业工作队之间的流水步距相等，且等于流水节拍的最小公倍数C(相邻专业工作队之间的流水步距不相等，但其值之间为倍数关系D(同一施工过程在各施工段的流水节拍不相等，但其值之间为倍数关系9(某工程有前后两道施工工序，在4个施工段组织时间连续的流水施工，流水节拍分别为4天、3天、2天、5天与3天、2天、4天、3天，则组织时间连续时的流水步距与流水施工工期分别为( )天。
