六角图设计收藏在网上找了一下关于设计六角图的资料，发现资料的描述方式均比较专业，对于我们程序设计人员来说，可能有有些不容易分析理解，根据我们设计六角图的方式介绍一下设计原理：六角图成形设计需要的数据：三相电流（Ia，Ib，Ic）、三相电压（Ua，Ub，Uc），以及分相三相功率因数。
电力输电时，三相电压的夹角均成120度，这是不变的。
所以首先任意定位一相电压方向，例如定位A相电压为坐标系Y轴，那么Ub为120度，Uc为240度，这样已经定位了电压的位置。
然后，定位三相电流方向。
通过cosα＝P/S 计算出α的值，此α为电压与电流的夹角，如果A相功率因数，则夹角为Ua与Ia的夹角，从而在电压的相角基础上定位了电流的角度，这样六角图已经设计完毕。
其他相关六角图资料如下：一、绘制差动相量六角图，我们一般用的试验工具是钳形电流相位表，这个表可以测量电流、电压幅值，和电压与电流之间的夹角，两个电流之间的夹角。
要绘制六角图，我们只需要测量电流的幅值，与电流和电压（固定选取一相电压，如Uan)的夹角。
钳形电流表可取U1,I2,这样电压超前电流30度。
取U2,I1这样电压滞后电流30度。
在保护屏后边测量差动电流的幅值，以及电流和选定的电压的夹角，然后以选用的电压为基准（设为0度）画出测量所得的电流量，就绘制出了差动相量六角图。
二、在继电保护回路中，对有相位要求的电流回路，一般用电流相量六角图来判断电流回路接线是否正确。
从电流相量六角图可以直观反映出：同一组电流互感器三相电流IA、IB、Ic之间的关系；差动保护中不同组别电流互感器的电流之间的关系；阻抗或方向元件的电流和电压之间的相位关系。
同时也可判别电流互感器变比是否正确。
现介绍电流相量六角图的功率表法的作图方法。
9 t% }4 C% D8 y: N2 y2 Z/ u9 ^1．原理功率表法的原理是用被测电流在已知电压相量上的投影来判断被测电流的方向和大小是否正确。
电力行业向量六角图说明及其使用2009年04月11日星期六 18：02所谓六角图就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。
利用六角图能正确的判断出：1)同一组电流互感器三相电流之间的相位是否正确。
2）功率方向继电器接线是否正确。
3)差动保护中不同组别电流互感器的电流相位是否正确.4)电流互感器变比是否正确。
因此，向量六角图在实际应用中具有相当广泛的用途。
六角图的原理在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。
根据这一原理,我们采用的坐标系统是互成120’的三相对称电压系统。
由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量.在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹;在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小);用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。
六角图实验将被测电流Ia按规定极性接入功率表的电流端子，再将同一系统的电压Uab、Ubc、Uca按规定极性依次接入同一功率表的电压端子,分别读取Uab、Ubc、Uca电压下的功率表的读数（其读数有正、负)，再依次将Ib、Ic接入功率表重复上述试验.六角图的画法在以互成120’的三相对称电压坐标系统中，分别根据实验所得数据进行画线。
例某变电所2号主变更换CT后测得110kV侧数据如附表所示.如附图所示，在ＵAB，ＵBC，ＵCA互成120‘的三相电压组成的坐标系中，根据试验所得数据画线。
1）垂直—ＵAB，取值为54画直线L12）垂直—ＵBC，取值为2画直线L23）垂直ＵCA，取值为56画直线L3二条直线相交与一点,从坐标原点到三条直线相交点画一直线，即为电流入同样的方法作出IB，Ic，这样一张六角图就做出来了.根据这张六角图就可以进一步进行分析。
在进行六角图实验时，需要了解有功功率的输送情况，功率因数或无功功率的大致的数值,才能得出正确的判断，在这些情况没有很好的了解时(如两端有电源的线路，在通过线路输送的有功功率甚少，或摆动不定时）最好不要进行六角图的实验，进行六角图实验一般应选择输送功率很稳定的时候进行. 利用六角图可以方便简单快捷的测量电流的相位，能够快速判断功率方向继电器等的接线是否正确，因此，熟练掌握六角图是非常必要和有意义的。
变电站六角图试验的正确判定摘要：六角图试验法是电力系统中用来判定CT及PT二次接线的正确性的重要工具，本文以变电站实际工作为例，讨论和分析六角图试验在工作现场中的正确运用及判定方法。
关键词：六角图；正方向；参考向量；极性1引言六角图试验法又称带负荷试验法，是电力系统中用来判定CT及PT二次接线的正确性及分析存在问题的重要工具，但在往往现场试验人员无法得出正确结论，从而导致电力的事故的发生，因此六角图的正确分析和判定对电力设备的运行有着十分重要的现实意义，在此我们做一些分析、探讨和研究。
2六角图试验法的概念和原理：2.1六角图试验法是借助于钳形相位表或保护装置二次采样值，以参考基准向量为依据，依次画出被测量量的一种相位关系图，从而判断二次接线是否正确的一种试验方法。
所以在测试前通常都按习惯规定出电力系统线路的电流（或功率）的正方向，如图1线路潮流规定正方向和CT极性设置示意图所示。
图1 线路潮流规定正方向和CT极性设置示意图2.2绘制六角图前首先要从监控后台或调度了解并记录试验时的潮流方向及有功和无功功率值，通过变比和功率折算二次电流值，跟钳形表测试结果进行对比以确定向量位置及变比的正确性。
2.3按规定的正方向和潮流方向，选择参考零向量，一般习惯选择高压侧A 相电压为参考零向量，其它向量位置依次按测量出来的滞后角度画出（保护装置显示为超前角度），画出六角图跟下图2潮流功率象限图进行比对，从而得出正确性结论。
图2 潮流功率象限图3某厂六角图试验的分析实例3.1某厂动力变投入运行后，经常出现在大负荷或冲击负荷时动力变差动保护跳闸事故，给厂里的正常生产带来威胁，两台动力变一次接线组别为Y/Δ-11型变压器接线方式，两侧CT二次接线都为星形接线方式，通过测试两台动力变高、低压侧的保护二次电流画出六角图，由于现场第一次差动保护跳闸时，把二次接线做了调整，现场施工人员无法做出判断，于是根据现场保护二次电流画出六角图跟技术人员调整方案进行比对核实，由于先前现场施工人员已经把三相CT 倒了极性，又把A、B相二次线做了对调，经对照画出的六角图和实际现场接线相符，经进一步观察发现低压侧母排一次A、C相接反（低压开关柜内母排相色标记和主变进线相色标记A、C相不一致），是导致差动保护误动的根本原因，经检查发现在安装低压柜时A、C相一次安装时相序标示错误所致，处理办法是停电检修，把原来的错误接线恢复原有接线方式，在低压柜的端子排上把去保护的所有CT 的A、C相线实现对调，同时把低压柜的相序标示和设备标识也都纠正过来，经改线调整后，两台动力变差动保护正确投入运行，经六角图测试判断正确无误，再无发生因二次接线错误造成的保护误动跳闸事故。
关于差动回路电流向量六角图的做法论述一、论述题目：保护回路中，对有相位要求的电流回路，一般要求在实际负荷时测绘电流向量图---电流向量六角图。
从电流向量图中可以直观地看出：同一组电流互感器三相电流ÌA、ÌB、ÌC 之间的相位关系：差动保护不同组别电流互感器的电流之间的相位关系：阻抗或方向元件的电流相电压之间的相位关系。
有实验结果可以判断电流接线是否正确。
下面我们就电流向量六角图作图方法分三大部分进行论述。
二、论述方案<一>功率表法：功率表法的原理是用被测电流在已知电压向量上的投影来确定被测电流的方向和大小。
功率表的读数与电流在电压上的投影的大小和方向有关，在向量图上，被测电流在一个电压向量上的投影，可以确定该电流向量端点的位置（即电流的相位和大小）；在三个电压向量上的投影，可以检查试验结果的准确性。
试验时，一般是将被测电流分别投影到互成120°的三个电压向量ÙAB、ÙBC、ÙCA、（或ÙAO、ÙBO、ÙCO）上，因为任何一个向量在三个互差120°的向量上的投影，其代数和一定为零；同样，一组完全对称的向量在任何一个向量上的投影，其代数和也一样为零。
这样，当时就可根据实验数据判断试验接线和读数是否正确。
用功率表做电流向量六角图时，回路的实际电流可以比较小，能使功率表的指针偏转10--20个小格，就能保证实验结果的正确性，具体做法如下：1、试验接线和试验方法：将被测电流ÌA按规定极性接入功率表的电流端子，再将同一系统的电压ÙAB、ÙBC、ÙCA,按规定极性依次接入功率表的电压端子，分别读取ÌA-ÙAB、ÌA-ÙBC、ÌA-ÙCA时功率表的读数（记录指针偏转格数和切换开关的正负位置）。
浅谈110KV进线线路受电后向量六角图试验（相位表法）摘要：本文结合青海盐湖海虹化工股份有限公司110KV氯碱变电站110KV进线光差保护工程，着重介绍110kv高压线路受电后通过六角图试验的方法来进一步确认电源正确、安全。
探讨和阐述六角图的试验方法、向量分析、绘图等基本过程。
关键词：110KV；向量；相位表法；六角图试验；青海盐湖海虹化工股份有限公司110kV氯碱变电站共两回110kv进线；线路名称分别为110kv瀚氯I回专线及110kv瀚凯II回T氯线；2015年3月，为进一步保证电力系统安全，间接保障厂区生产安全稳定；根据电力系统安全要求，我公司开始实施该项保护工程，线路保护装置采用两套北京四方继保自动化股份有限公司产品，型号：CSC-163A；CSC-163T；分别为两端及三端纵差保护装置；装置主要保护项目包括：差动保护、距离保护；过负荷保护及三相一次重合闸；待保护装置安装、光纤熔接对调及相关继保调试、110kv进线线路受电完成后，为确保用户端电力系统安全及进线电源系统相位的正确性；我们需进一步通过六角图试验来确认电源系统安全；一、六角图试验意义六角图试验就是利用相位表测量电源相位的一种方法，它是一种简单有效的相位检测方法。
1.1六角图的原理：在坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。
根据这一原理，我们采用的坐标系统是互成120°的三相对称电压系统。
由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量。
在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置（即电流的相位和大小）；用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。
1.2利用六角图能正确的判断出：1）三相电源之间的相位及相序是否正确。
2）功率方向继电器接线是否正确。
3）差动保护中不同组别电流互感器的电流相位是否正确。
六⾓图的画法所谓六⾓图就是利⽤功率表测量电流相位的⼀种⽅法，它是⼀种简单有效的相位检测⽅法。
利⽤六⾓图能正确的判断出：1)同⼀组电流互感器三相电流之间的相位是否正确。
2)功率⽅向继电器接线是否正确。
3)差动保护中不同组别电流互感器的电流相位是否正确。
4)电流互感器变⽐是否正确。
因此，向量六⾓图在实际应⽤中具有相当⼴泛的⽤途。
六⾓图的原理在⼀定坐标系统中，任何相量都可以⽤它在任何两个相交轴上的垂直投影来表⽰。
根据这⼀原理，我们采⽤的坐标系统是互成120’的三相对称电压系统。
由于线电压不受零序电压的⼲扰，所以采⽤三相线电压作为测量三相电流相位的基准量。
在相量图中，被测电流在⼀个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和⼤⼩)；⽤此⽅法得出不同⽅向的电流数值，进⾏⽮量计算，即可检验结果的准确性。
六⾓图实验将被测电流Ia按规定极性接⼊功率表的电流端⼦，再将同⼀系统的电压Uab、U bc、Uca按规定极性依次接⼊同⼀功率表的电压端⼦，分别读取Uab、Ubc、Uca 电压下的功率表的读数(其读数有正、负)，再依次将Ib、Ic接⼊功率表重复上述试验。
⼀、绘制差动相量六⾓图，我们⼀般⽤的试验⼯具是钳形电流相位表，这个表可以测量电流、电压幅值，和电压与电流之间的夹⾓，两个电流之间的夹⾓。
要绘制六⾓图，我们只需要测量电流的幅值，与电流和电压（固定选取⼀相电压，如Uan)的夹⾓。
钳形电流表可取U1,I2,这样电压超前电流30度。
取U2, I1这样电压滞后电流30度。
在保护屏后边测量差动电流的幅值，以及电流和选定的电压的夹⾓，然后以选⽤的电压为基准（设为0度）画出测量所得的电流量，就绘制出了差动相量六⾓图。
⼆、在继电保护回路中，对有相位要求的电流回路，⼀般⽤电流相量六⾓图来判断电流回路接线是否正确。
从电流相量六⾓图可以直观反映出：同⼀组电流互感器三相电流IA、IB、Ic之间的关系；差动保护中不同组别电流互感器的电流之间的关系；阻抗或⽅向元件的电流和电压之间的相位关系。

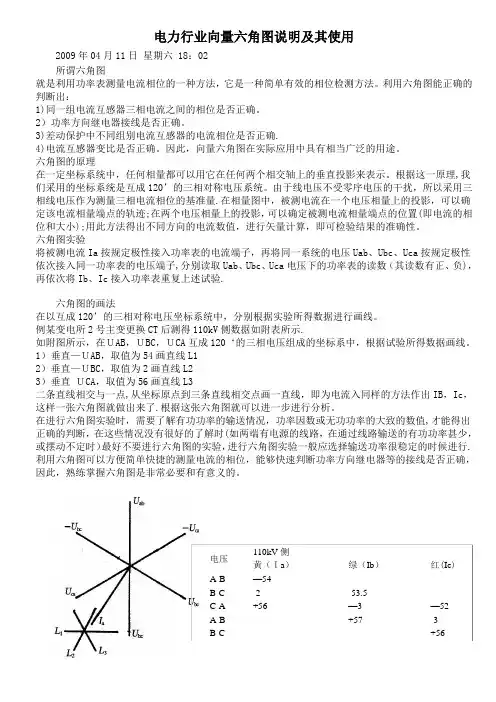

电力行业向量六角图说明及其使用2009年04月11日星期六 18:02所谓六角图就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。
利用六角图能正确的判断出：1)同一组电流互感器三相电流之间的相位是否正确。
2)功率方向继电器接线是否正确。
3)差动保护中不同组别电流互感器的电流相位是否正确。
4)电流互感器变比是否正确。
因此，向量六角图在实际应用中具有相当广泛的用途。
六角图的原理在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。
根据这一原理，我们采用的坐标系统是互成120’的三相对称电压系统。
由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量。
在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小)；用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。
六角图实验将被测电流Ia按规定极性接入功率表的电流端子，再将同一系统的电压Uab、Ubc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的读数(其读数有正、负)，再依次将Ib、Ic接入功率表重复上述试验。
六角图的画法在以互成120’的三相对称电压坐标系统中，分别根据实验所得数据进行画线。
例某变电所2号主变更换CT后测得110kV侧数据如附表所示。
如附图所示，在ＵAB，ＵBC，ＵCA互成120‘的三相电压组成的坐标系中，根据试验所得数据画线。
1)垂直—ＵAB，取值为54画直线L12)垂直—ＵBC，取值为2画直线L23)垂直ＵCA，取值为56画直线L3二条直线相交与一点，从坐标原点到三条直线相交点画一直线，即为电流入同样的方法作出IB，Ic，这样一张六角图就做出来了。
根据这张六角图就可以进一步进行分析。
在进行六角图实验时，需要了解有功功率的输送情况，功率因数或无功功率的大致的数值，才能得出正确的判断，在这些情况没有很好的了解时(如两端有电源的线路，在通过线路输送的有功功率甚少，或摆动不定时)最好不要进行六角图的实验，进行六角图实验一般应选择输送功率很稳定的时候进行。
利用六角图可以方便简单快捷的测量电流的相位，能够快速判断功率方向继电器等的接线是否正确，因此，熟练掌握六角图是非常必要和有意义的。
差动保护的六角图发电机首次开机时,带一定的负荷后,要做差动保护的六角图,请教各位老师:1 用相位表怎样作图2 图作出来后,怎样判断合不合格啊以电压量为基准（应该是AB、BC、CA；实际上有时我就用AB即可），分别测量出对机出口CT、机端CT的角度，然后作图就是了。
发电机差动保护判断非常简单，只要看在同一基准量下的出口CT、机端CT的对应相角度差180就行了（幅值相等）。
常规变压器差动保护也可以用上面的方法测量，但微机型变压器保护要求CT是Y/Y接线的，用上面的方法测量出的结果会有个角度差，与变压器的接线组别一样。
你可以直接看微机保护的差流。
最早作六角图用瓦特表，非常烦，但掌握其原理和方法对掌握继电保护很有帮助。
请问功率表怎么接线啊按正确极性接入A.B相电压和A相电流,读数就是此电流在此线电压上的投影,依次再读出A相电流在线电压BC/CA上的投影,就可以在线电压的相量图上找到A相电流了.然后是B/C相电流.保护装置电流回路六角图测定的简易方法摘要：保护装置是确保电力系统安全可靠运行的重要装置，结线的正确性和可靠性至关重要，每年的电气预防性试验都要对保护装置电流回路进行检验测定，确保正确无误。
根据工作实践，在分析和总结的保护装置电流回路六角图常驻规测定方法的基础上，找到了一种简易的测定方法能达到事半功倍的效果。
关健词：保护装置电流回路六角图测定方法一、概述为确保电力系统安全可靠连续运行，《电力技术规程》规定变电站各电气设备每年必须按照《电气实验规程》的要求进行预防性检修试验，以确保电气设备、保护装置与自动装置的完好和动作灵活可靠性。
保护装置是电力系统中重要的安全装置之一，为电力系统安全运行提供重要保证，其结线的正确性和可靠性至关重要，一旦有误，将造成无法估量的后果，因此，每年的电气预防性检修试验都要对保护装置的交流回路结线进行检验，并且是一项十分重要的工作。
交流回路结线包括电压回路和电流回路，检验它们的结线正确性和可靠性的方法，通常采用负荷电流和工作电压进行检验。
由于电压回路结线比较简单，电流回路结线比较复杂，因此本文只对电流回路结线的检验进行分析。
通过几年的工作实践，发现常规的保护装置电流回路结线正确性和可靠性检验方法，实验接线复杂，操作不简便，处理实验数据和绘制六角图（相量图）极为不便，通过认真分析和总结，找到了一种简易的判断保护装置电流回路相序、相别及相位的检验方法，即六角图的测定方法，能达到事半功倍的效果，因此，把它总结出来，与大家共勉。
二、常规的保护装置电流回路六角图的测定方法1、实验数据的获取常规的保护装置电流回路相序、相别及相位的检验，即六角图的测定方法是采用负荷电流和工作电压检验，是利用已知相序和相别之电压互感器二次电压进行检验，试验结线如图一所示。
试验时将被测三相电流依次分别接入单相瓦特表电流线圈，电流互感器末端应接至瓦特表极性端对应每一相电流，分别将三个相电压UAO、UBO、UCO或三个相间电压UAB、UBC、UCA依次接至瓦特表电压线圈，三次测量应分别将A、B、C接至瓦特表极性端。
因瓦特表的指示正比于P=UICOSφ，也就是说瓦特表指示的读数，分别可视为被测量电流向量在电压向量轴上的投影，其投影与电压向量正方向同方向时，瓦特表的读数为正，反之读数为负，故电流在三个对称电压向量上的投影的代数和等于零，从而以此来判定保护装置电流回路结线的正确性。
2、六角图的绘制为更直观地检验和观察保护装置电流回路相序、相别及相位的关系，可以绘制六角图（即相星图），从六角图上可以一目了然的看出UAO、UBO、UCO或UAB、UBC、UCA与Ia、Ib、Ic之间的关系。
从而判断电流回路结线的正确性。
六角图的绘制方法如下：以测量A相电流为例。
将瓦特表分别接UAB、UBC、UCA三个电压时，得到三个读数，其中有正有负，在三个对称电压向量轴上自原点起按同一比例划出三个读数的位置，通过此点作该向量的垂线，三根垂线交于一点，这一点与原点的连线，即为A相电流向量，同样的方法，可作出B相和C相电流向量，这种三相电流相量与三个对称电压之间的相位关系，即称为六角图。
六角图作出后，可根据当时功率的送受情况核对保护装置结线正确与否，这种方法对检验方向保护，特别是差动保护结线是行之有效的。
表一是检验某变压器差动保护结线的实验数据图二为根据实验数据绘制的六角图。
实测中由于读数误差和实验过程中电流、电压的变化，三垂线不易交于一点，有一定的偏差，但误差不是太大，绘制时可采用两垂线的交点与原点的连线作为电流向量。
三、保护装置六角图测定的简易方法1、对常规保护装置六角图测定方法的分析从保护装置电流回路六角图测定的常规方法，可以看出，检验方法不够简便，实验接线比较复杂，操作不便，实验时存在读数误差和实验过程中由于电流、电压的波动，造成实验数据的不够准确，同时绘制六角图时，三垂线很难交于一点，并且在绘制六角图时按同一比例划出三个读数的位置，即在三个对称电压UAB、UBC、UCA轴上等分轴，操作相当困难。
判定保护装置电流回路的相序、相别及相位是否正确，关键是观察六角图上35KV侧的电流和6KV侧的电流向量，它们的相位角是否为180度角，从六角图中可以看出，35KV电流向量IA、IB、IC与6KV侧电流向量IA、IB、IC相位角为180度，则保护装置的结线无疑是正确的、可靠的。
对差动保护而言，35KV侧和6KV 侧电流向量而言应该是大小相等，方向相反，当大小不相等时，保护就会动作。
根据这一点，通过分析比较，得出了检验保护装置电流回路相序、相别及相位正确与否的一种简易方法，就是利用相位表，直接测量35KV侧和6KV 侧电流之间的相位角差，根据相位角差来判断保护装置结线的正确性，即相位表法。
2、保护装置六角图测定的简易方法—相位表法通过对六角图的分析，我们知道，叛定保护装置电流回路相序、相别及相位的正确与否，最终落在六角图上35KV 侧和6KV侧同一相电流的向量上，它们之间的相位角是否为180度，为此在进行保护装置六角图测定时，只需一块相位表直接测定35KV侧电流与6KV侧同一相电流对三个相间电压UAB、UBC、UCA的相位角，根据相位角划出它们的向量图，就可叛别35KV侧的电流与6KV侧的电流向量之间的相位角是否为180度，从而判定保护装置结线的正确性。
实测时由于读数的误差，相位角有一定出入，在绘制六角图时有一定的偏差，但相差不会太大，最多不超过5度，不会影响对测量结果的分析。
可取三次测量的平均值，以接近实际情况。
表二为用相位表测量某变压器差动保护六角图的测量数据。
图三为用相位表法测定某变压器差动保护六角图。
从图中可以直观看出它们的相位角关系，一目了然，简单易行，与常规测定方法测得的六角图基本一致。
但有一点值得注意，必须确保相位表的准确可靠和正确操作。
IB UAB IaICUCAIc UBCIA IB图三用相位表测定的六角图四、结论通过保护装置电流回路六角图测定的两种方法的分析比较，不难看出，简易方法即相位表法比常规方法即瓦特表法更直观、更简便，绘制六角图时也更方便，易于接受，它是利用常规方法即瓦特表法最终要达到的目的为依据来解决问题的，起到了事半功倍的效果。
当只需要判断保护装置电流回路相序、相别及相位是否正确而无需了解其电流大小时，采用相位表法无疑是一种简单易行的方法。
所谓六角图就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。
利用六角图能正确的判断出：1)同一组电流互感器三相电流之间的相位是否正确。
2)功率方向继电器接线是否正确。
3)差动保护中不同组别电流互感器的电流相位是否正确。
4)电流互感器变比是否正确。
因此，向量六角图在实际应用中具有相当广泛的用途。
六角图的原理在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。
根据这一原理，我们采用的坐标系统是互成120’的三相对称电压系统。
由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量。
在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小)；用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。
六角图实验将被测电流Ia按规定极性接入功率表的电流端子，再将同一系统的电压Uab、Ubc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的读数(其读数有正、负)，再依次将Ib、Ic接入功率表重复上述试验。
