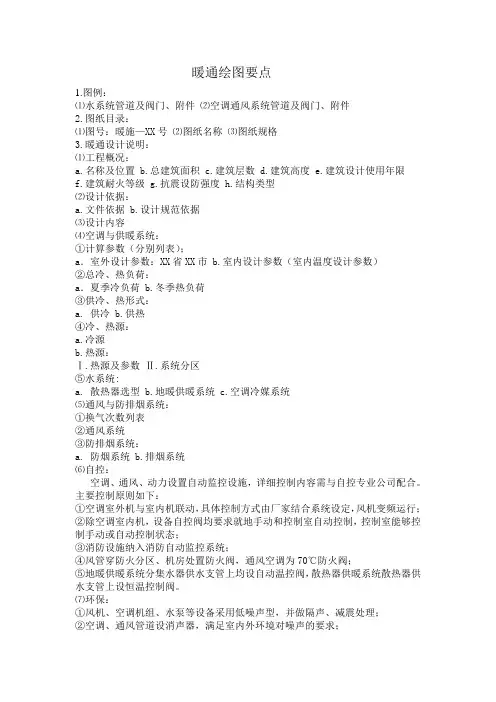

暖通绘图要点(大设计院经验)

暖通绘图要点1.图例：⑴水系统管道及阀门、附件⑵空调通风系统管道及阀门、附件2.图纸目录：⑴图号：暖施—XX号⑵图纸名称⑶图纸规格3.暖通设计说明：⑴工程概况：a.名称及位置b.总建筑面积c.建筑层数d.建筑高度e.建筑设计使用年限f.建筑耐火等级g.抗震设防强度h.结构类型⑵设计依据：a.文件依据b.设计规范依据⑶设计内容⑷空调与供暖系统：①计算参数（分别列表）；a．室外设计参数：XX省XX市 b.室内设计参数（室内温度设计参数）②总冷、热负荷：a．夏季冷负荷 b.冬季热负荷③供冷、热形式：a.供冷b.供热④冷、热源：a.冷源b.热源：Ⅰ.热源及参数Ⅱ.系统分区⑤水系统:a.散热器选型b.地暖供暖系统c.空调冷媒系统⑸通风与防排烟系统：①换气次数列表②通风系统③防排烟系统：a.防烟系统b.排烟系统⑹自控：空调、通风、动力设置自动监控设施，详细控制内容需与自控专业公司配合。

主要控制原则如下：①空调室外机与室内机联动，具体控制方式由厂家结合系统设定，风机变频运行；②除空调室内机，设备自控阀均要求就地手动和控制室自动控制，控制室能够控制手动或自动控制状态；③消防设施纳入消防自动监控系统；④风管穿防火分区、机房处置防火阀，通风空调为70℃防火阀；⑤地暖供暖系统分集水器供水支管上均设自动温控阀，散热器供暖系统散热器供水支管上设恒温控制阀。

⑺环保：①风机、空调机组、水泵等设备采用低噪声型，并做隔声、减震处理；②空调、通风管道设消声器，满足室内外环境对噪声的要求；③卫生间废气直接高位排除室外；④厨房设置油烟净化装置，净化后废气高位排出室外。

4.公共建筑设备节能专属：⑴名称及位置⑵总建筑面积⑶建筑层数⑷建筑高度⑸建筑使用年限⑹建筑耐火等级⑺抗震设防强度⑻结构类型⑼建筑体型系数及窗墙比⑽围护结构计算传热系数⑾建筑设备的相关参数与节能措施5.暖通施工说明：⑴一般规定：①暖通空调工程的施工验收应按本说明进行，说明中未详尽处应遵照国家相关的施工及验收规范和标准执行，执行规范和标准如下：a.《通风与空调工程施工质量验收规范》GB50243-2002b.《建筑给排水及采暖工程施工质量验收规范》GB50242-2002c.《内蒙古自治区工程建设标准图集》12N（DBJT03-22-2014）d.《建筑节能工程施工质量验收规范》GB50411-2007②图中尺寸单位:标高以米计、其余尺寸以毫米计；风管标高为底标高，水管标高为中心标高。

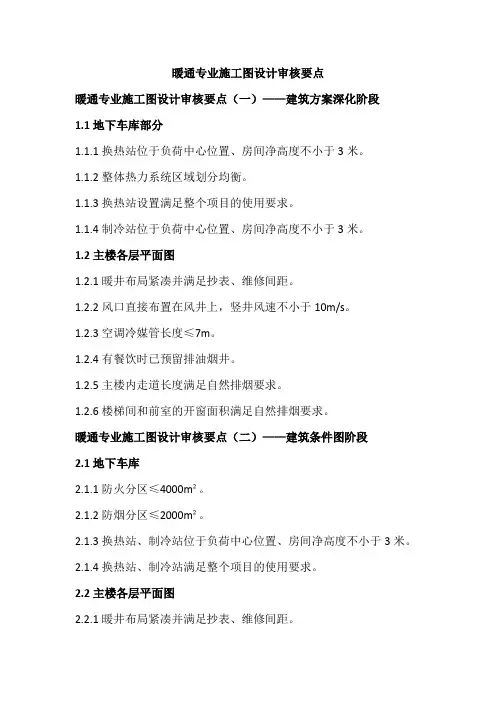

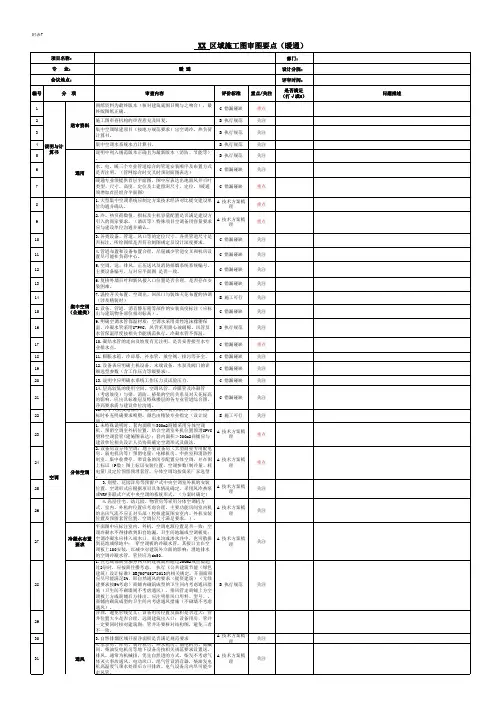

暖通专业施工图设计审核要点暖通专业施工图设计审核要点（一）——建筑方案深化阶段1.1地下车库部分1.1.1换热站位于负荷中心位置、房间净高度不小于3米。

1.1.2整体热力系统区域划分均衡。

1.1.3换热站设置满足整个项目的使用要求。

1.1.4制冷站位于负荷中心位置、房间净高度不小于3米。

1.2主楼各层平面图1.2.1暖井布局紧凑并满足抄表、维修间距。

1.2.2风口直接布置在风井上，竖井风速不小于10m/s。

1.2.3空调冷媒管长度≤7m。

1.2.4有餐饮时已预留排油烟井。

1.2.5主楼内走道长度满足自然排烟要求。

1.2.6楼梯间和前室的开窗面积满足自然排烟要求。

暖通专业施工图设计审核要点（二）——建筑条件图阶段2.1地下车库2.1.1防火分区≤4000m²。

2.1.2防烟分区≤2000m²。

2.1.3换热站、制冷站位于负荷中心位置、房间净高度不小于3米。

2.1.4换热站、制冷站满足整个项目的使用要求。

2.2主楼各层平面图2.2.1暖井布局紧凑并满足抄表、维修间距。

2.2.2地下室风井出地面处充分利用半高空间（如楼梯平台、空调板下方），平面位置隐蔽。

2.2.3风口直接布置在风井上，竖井风速不小于10m/s。

2.2.4有餐饮时已预留排油烟井。

2.2.5空调冷媒管长度≤7m。

暖通专业施工图设计审核要点（三）——户型综合图阶段3.1暖通3.1.1散热器布置和开关、插座位置不冲突。

3.1.2卫生间散热器（包括位于座便器上方时）位置合理，支管尽可能不穿防水层。

3.1.3户内散热器位置对流效果好、符合房间布局要求。

3.1.4飘窗窗台下不放置散热器。

3.1.5空调室内机位置气流组织好。

3.1.6空调主机位平面尺寸不小于1000X500，高度不小于800（2P）。

3.1.7空调预留洞大小Ф75、壁挂机H+2.2米、柜机H+0.15米。

空调冷凝水有组织排放。

3.1.8空调冷凝水有组织排放。

3.1.9空调插座位置靠近空调。

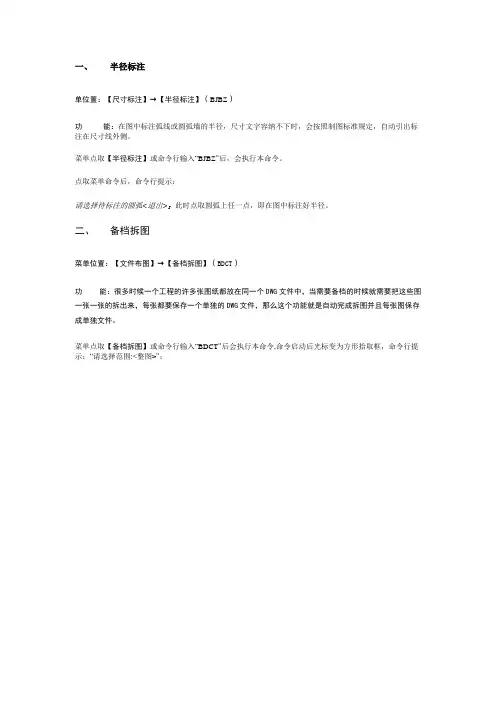

一、半径标注单位置：【尺寸标注】→【半径标注】（BJBZ）功能：在图中标注弧线或圆弧墙的半径，尺寸文字容纳不下时，会按照制图标准规定，自动引出标注在尺寸线外侧。

菜单点取【半径标注】或命令行输入“BJBZ”后，会执行本命令。

点取菜单命令后，命令行提示：请选择待标注的圆弧<退出>：此时点取圆弧上任一点，即在图中标注好半径。

二、备档拆图菜单位置：【文件布图】→【备档拆图】（BDCT）功能：很多时候一个工程的许多张图纸都放在同一个DWG文件中，当需要备档的时候就需要把这些图一张一张的拆出来，每张都要保存一个单独的DWG文件，那么这个功能就是自动完成拆图并且每张图保存成单独文件。

菜单点取【备档拆图】或命令行输入“BDCT”后会执行本命令,命令启动后光标变为方形拾取框，命令行提示：“请选择范围:<整图>”；框选如上图所示的9张图纸的区域，右键确定会弹出如下对话框：上方可以调整拆分好的文件存放的路径；中间表格可以编辑拆分后图纸的文件名、图名、图号同事还可以查看该文件对应的原文件中图纸的位置；下方可以勾选拆分后是否自动打开文件，编辑完成点击确定即可。

注：插图要求图面上所有的图框均为天正图框，天正图库开放图框可扩充。

三、边线对齐菜单位置：【建筑】→【墙体工具】→【边线对齐】（BXDQ）功能：本命令用来对齐墙边，并维持基线不变，边线偏移到给定的位置。

换句话说，就是维持基线位置和总宽不变，通过修改左右宽度达到边线与给定位置对齐的目的。

通常用于处理墙体与某些特定位置的对齐，特别是和柱子的边线对齐。

墙体与柱子的关系并非都是中线对中线，要把墙边与柱边对齐,无非两个途径，直接用基线对齐柱边绘制，或者先不考虑对齐，而是快速地沿轴线绘制墙体，待绘制完毕后用本命令处理。

后者可以把同一延长线方向上的多个墙段一次取齐，推荐使用。

菜单点取【边线对齐】或命令行输入“BXDQ”后，会执行本命令，命令行提示：请点取墙边应通过的点：取墙体边线通过的一点(如图中P点)；选择墙体：选中墙体边线改为通过指定点。

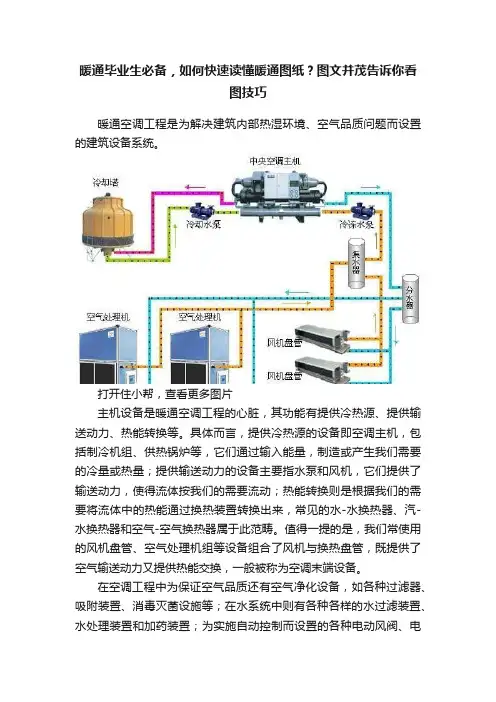

暖通毕业生必备，如何快速读懂暖通图纸？图文并茂告诉你看图技巧暖通空调工程是为解决建筑内部热湿环境、空气品质问题而设置的建筑设备系统。

打开住小帮，查看更多图片主机设备是暖通空调工程的心脏，其功能有提供冷热源、提供输送动力、热能转换等。

具体而言，提供冷热源的设备即空调主机，包括制冷机组、供热锅炉等，它们通过输入能量，制造或产生我们需要的冷量或热量；提供输送动力的设备主要指水泵和风机，它们提供了输送动力，使得流体按我们的需要流动；热能转换则是根据我们的需要将流体中的热能通过换热装置转换出来，常见的水-水换热器、汽-水换热器和空气-空气换热器属于此范畴。

值得一提的是，我们常使用的风机盘管、空气处理机组等设备组合了风机与换热盘管，既提供了空气输送动力又提供热能交换，一般被称为空调末端设备。

在空调工程中为保证空气品质还有空气净化设备，如各种过滤器、吸附装置、消毒灭菌设施等；在水系统中则有各种各样的水过滤装置、水处理装置和加药装置；为实施自动控制而设置的各种电动风阀、电动水阀、温控装置等也常被纳入暖通空调设备范畴，但它们在系统中主要起辅助、提升系统品位的作用，我们一般称之为辅助设备或设施。

空调冷源设备：空调工程中常用冷源的制冷方法主要分为两大类：一类是蒸汽压缩式制冷，另一类是吸收式制冷。

压缩式制冷，根据压缩机的形式可以分为活塞式(往复式)、螺杆式和离心式等，一般利用电能作为能源。

吸收式制冷，根据利用能源的形式可以分为蒸汽型、热水型、燃油型和燃气型等，后两类又被称为直燃型，这类制冷机以热能作为能源。

根据冷凝器的冷却方式又可分为水冷式、风冷式。

根据机型结构特点还有压缩机多机头式、模块式等等。

电制冷水冷式冷水机组：电制冷水冷式冷水机组属于蒸汽压缩式制冷范畴，一般主要由压缩机、蒸发器、冷凝器、膨胀阀、自动控制和保护装置组成。

顾名思义水冷式冷水机组的冷凝器利用水冷却，一般利用循环冷却水，随着科技的发展和节能的需要，也有采用地表水、地下水冷却的。

暖通识图必备图例汇总及识图制图常识来源：机电天下一名暖通人，识图懂图是我必须掌握的一门学问，其实说起来难也不难，做了一下汇总，整理了一部分，分享给大家。

一、工艺管道施工图常用图例二、通风空调工程常用图例三、给排水、采暖常用图例四、消防工程基本图形符号1、消防工程辅助符号2、消防工程灭火器符号3、消防管路及配件符号4、消防工程固定灭火器系统符号5、消防工程灭火设备安装处符号6、消防工程自动报警设备符号建筑水暖识图制图常识制图基本规定：房屋建筑制图的六种制图标准是：《房屋建筑制图统一标准》（GB/T50001-2010）《总图制图标准》（GB/T 50103-2010）《建筑制图标准》（GB/T 50104-2010）《建筑结构制图标准》（GB/T 50105-2010）《给水排水制图标准》（GB/T50106—2010）《暖通空调制图标准》（GB/T50114—2010）。

制图国家标准是所有工程人员在设计、施工和管理中必须严格执行的国家法令。

从学习工程制图的第一天起，就应严格遵守、贯彻执行国家标准中的每一项规定，严格按国家标准绘制图样。

一、图纸幅面规格与图纸编排顺序：1.图纸幅面：图纸幅面即图纸的大小。

标准的图纸幅面有A0、A1、A2、A3、A4五种规格（表2-1）。

A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，其他幅面依此类推。

表格内的B×L为幅面尺寸，c为周边尺寸，a为装订边尺寸。

2.图框格式任何图样均应在图幅内画出图框，图框线用粗实线绘制。

图框按作图需要，根据装订边尺寸和周边尺寸横式幅面或立式幅面画出。

一项工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面（不含目录及表格所采用的A4幅面）。

在一套设计图纸中，要选定一种图幅为主，尽量避免大小图幅掺杂使用。

绘制图样时，必须按照国家标准规定的幅面尺寸作图。

图纸的短边一般不用加长，必要时，可沿长边加长，见课件表2-2。

有特殊需要的图纸，可采用B×L为841×891与1189×1261的幅面。

一、半径标注单位置：【尺寸标注】→【半径标注】（BJBZ）功能：在图中标注弧线或圆弧墙的半径，尺寸文字容纳不下时，会按照制图标准规定，自动引出标注在尺寸线外侧。

菜单点取【半径标注】或命令行输入“BJBZ”后，会执行本命令。

点取菜单命令后，命令行提示：请选择待标注的圆弧<退出>：此时点取圆弧上任一点，即在图中标注好半径。

二、备档拆图菜单位置：【文件布图】→【备档拆图】（BDCT）功能：很多时候一个工程的许多张图纸都放在同一个DWG文件中，当需要备档的时候就需要把这些图一张一张的拆出来，每张都要保存一个单独的DWG文件，那么这个功能就是自动完成拆图并且每张图保存成单独文件。

菜单点取【备档拆图】或命令行输入“BDCT”后会执行本命令,命令启动后光标变为方形拾取框，命令行提示：“请选择范围:<整图>”；框选如上图所示的9张图纸的区域，右键确定会弹出如下对话框：上方可以调整拆分好的文件存放的路径；中间表格可以编辑拆分后图纸的文件名、图名、图号同事还可以查看该文件对应的原文件中图纸的位置；下方可以勾选拆分后是否自动打开文件，编辑完成点击确定即可。

注：插图要求图面上所有的图框均为天正图框，天正图库开放图框可扩充。

三、边线对齐菜单位置：【建筑】→【墙体工具】→【边线对齐】（BXDQ）功能：本命令用来对齐墙边，并维持基线不变，边线偏移到给定的位置。

换句话说，就是维持基线位置和总宽不变，通过修改左右宽度达到边线与给定位置对齐的目的。

通常用于处理墙体与某些特定位置的对齐，特别是和柱子的边线对齐。

墙体与柱子的关系并非都是中线对中线，要把墙边与柱边对齐,无非两个途径，直接用基线对齐柱边绘制，或者先不考虑对齐，而是快速地沿轴线绘制墙体，待绘制完毕后用本命令处理。

后者可以把同一延长线方向上的多个墙段一次取齐，推荐使用。

菜单点取【边线对齐】或命令行输入“BXDQ”后，会执行本命令，命令行提示：请点取墙边应通过的点：取墙体边线通过的一点(如图中P点)；选择墙体：选中墙体边线改为通过指定点。

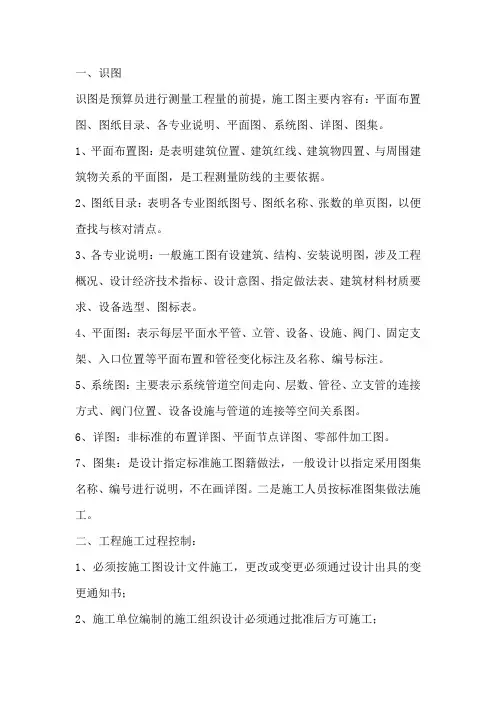

一、识图识图是预算员进行测量工程量的前提，施工图主要内容有：平面布置图、图纸目录、各专业说明、平面图、系统图、详图、图集。

1、平面布置图：是表明建筑位置、建筑红线、建筑物四置、与周围建筑物关系的平面图，是工程测量防线的主要依据。

2、图纸目录：表明各专业图纸图号、图纸名称、张数的单页图，以便查找与核对清点。

3、各专业说明：一般施工图有设建筑、结构、安装说明图，涉及工程概况、设计经济技术指标、设计意图、指定做法表、建筑材料材质要求、设备选型、图标表。

4、平面图：表示每层平面水平管、立管、设备、设施、阀门、固定支架、入口位置等平面布置和管径变化标注及名称、编号标注。

5、系统图：主要表示系统管道空间走向、层数、管径、立支管的连接方式、阀门位置、设备设施与管道的连接等空间关系图。

6、详图：非标准的布置详图、平面节点详图、零部件加工图。

7、图集：是设计指定标准施工图籍做法，一般设计以指定采用图集名称、编号进行说明，不在画详图。

二是施工人员按标准图集做法施工。

二、工程施工过程控制：1、必须按施工图设计文件施工，更改或变更必须通过设计出具的变更通知书；2、施工单位编制的施工组织设计必须通过批准后方可施工；3、施工前必须有专业工程技术交底；4、分项工程或隐蔽工程完工后，必须通过自检，分项工程质量评定，请监理、建设单位进行验收，（检验批）；5、专项工程整体完工后，做水冲洗，通水试验、蔽水试验、严密性试验，符合要求后请监理、建设单位进行验收，并对整体工程进行评定。

6、调试（如采暖系统调试）、试验（有关消防、安全防范等重要系统进行试验）。

三、施工材料、设备产品质量控制：1、材料、设备采购过程资料控制：厂家资质、产品检验合格证（注意检验合格证的检验产品的品种、规格、型号，有效期限）、出厂合格证，复印件追索标注；确定样品。

2、材料、设备进场验收：材料、设备进场时施工单位有关人员做好外观及内在产品质量验收，（包括规格型号、数量、包装），有样品的进行比较。

手把手教你看懂暖通图纸!建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图（风管、水管平面；设备平面）；详图（冷冻、空调机房平剖面节点平剖面）；系统图（风系统；水系统）；流程图（热力、制冷流程、空调冷热水流程）一、暖通施工图的图样类别建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图（风管、水管平面；设备平面）；详图（冷冻、空调机房平剖面节点平剖面）；系统图（风系统；水系统）；流程图（热力、制冷流程、空调冷热水流程）1、设计施工说明设计说明：设计概况，设计参数；冷热源情况；冷热媒参数；空调冷热负荷及负荷指标；水系统总阻力；系统形式和控制方法。

2、施工说明使用管道、阀门附件、保温等的材料，系统工作压力和试压要求；施工安装要求及注意事项；管道容器的试压和冲洗等；标准图集的采用。

3、什么是图例图例是用表格的形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。

4、设备材料表设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。

但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。

5、暖通平面图建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。

风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。

6、暖通系统图小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影绘制；系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号、管道标高。

7、暖通系统原理图大型空调系统，当管道系统比较复杂时，绘制流程图（包括冷热源机房流程图、冷却水流程图、通风系统流程图等），流程图可不按比例，但管路分支应与平面图相符，管道与设备的接口方向与实际情况相符。

系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及立管、设备编号。

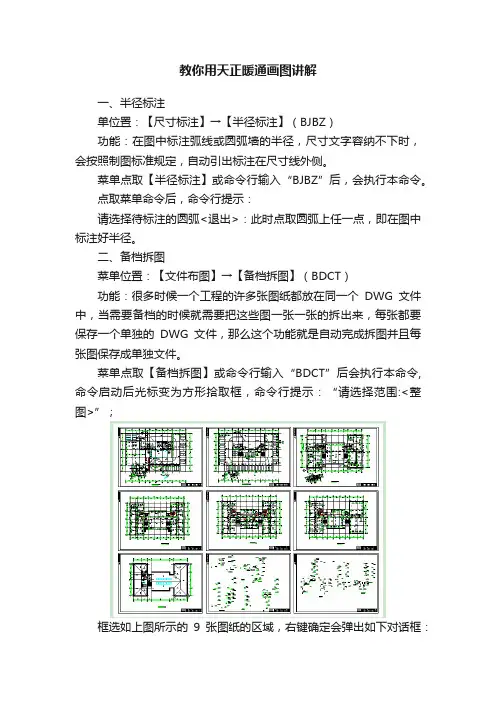

教你用天正暖通画图讲解一、半径标注单位置：【尺寸标注】→【半径标注】（BJBZ）功能：在图中标注弧线或圆弧墙的半径，尺寸文字容纳不下时，会按照制图标准规定，自动引出标注在尺寸线外侧。

菜单点取【半径标注】或命令行输入“BJBZ”后，会执行本命令。

点取菜单命令后，命令行提示：请选择待标注的圆弧<退出>：此时点取圆弧上任一点，即在图中标注好半径。

二、备档拆图菜单位置：【文件布图】→【备档拆图】（BDCT）功能：很多时候一个工程的许多张图纸都放在同一个DWG文件中，当需要备档的时候就需要把这些图一张一张的拆出来，每张都要保存一个单独的DWG文件，那么这个功能就是自动完成拆图并且每张图保存成单独文件。

菜单点取【备档拆图】或命令行输入“BDCT”后会执行本命令,命令启动后光标变为方形拾取框，命令行提示：“请选择范围:<整图>”；框选如上图所示的9张图纸的区域，右键确定会弹出如下对话框：上方可以调整拆分好的文件存放的路径；中间表格可以编辑拆分后图纸的文件名、图名、图号同事还可以查看该文件对应的原文件中图纸的位置；下方可以勾选拆分后是否自动打开文件，编辑完成点击确定即可。

注：插图要求图面上所有的图框均为天正图框，天正图库开放图框可扩充。

三、边线对齐菜单位置：【建筑】→【墙体工具】→【边线对齐】（BXDQ）功能：本命令用来对齐墙边，并维持基线不变，边线偏移到给定的位置。

换句话说，就是维持基线位置和总宽不变，通过修改左右宽度达到边线与给定位置对齐的目的。

通常用于处理墙体与某些特定位置的对齐，特别是和柱子的边线对齐。

墙体与柱子的关系并非都是中线对中线，要把墙边与柱边对齐,无非两个途径，直接用基线对齐柱边绘制，或者先不考虑对齐，而是快速地沿轴线绘制墙体，待绘制完毕后用本命令处理。

后者可以把同一延长线方向上的多个墙段一次取齐，推荐使用。

菜单点取【边线对齐】或命令行输入“BXDQ”后，会执行本命令，命令行提示：请点取墙边应通过的点：取墙体边线通过的一点(如图中P点)；选择墙体：选中墙体边线改为通过指定点。

想做好暖通设计，吃透这十张图就够了！想做好暖通设计，吃透这十张图就够了！图纸是工程师的语言。

图纸并不是设计师的事情，作为暖通人来说，必备的技能之一就是了解这门语言。

图纸绘制是在完成负荷计算（包括机械负荷和设备负荷）、设备选型之后进行的一项任务。

一份好的图纸不仅方便我们统计工程材料，也便于施工方易读易懂保证施工与设计的一致。

这就要求我们绘制图纸时要认真仔细，尤其注意一些细节方面的问题。

一、明确需要绘制哪些图纸在绘图之前，必须清楚自己大致需要绘制几幅图纸才能把整个工程表述清楚。

既不能太多，既耽误时间也造成图纸的浪费，也不能太少，使读图的人看不明白是什么意思。

一般的工程包括如下10份基本的图纸：1、制冷设备平面布置图2、风机吊点平面布置图3、制冷管道平面布置图4、风机吊装详图5、制冷管道剖面图6、管道支架平面布置图7、制冷系统透视图8、水系统管道平面布置图9、水系统管道剖面图10、水系统透视图并不是说画完这10张图就没事了，也不是说必须画够10张图，这只是说的一种在氟系统中比较普遍的情况，这要根据具体的工程情况有所增加和减少。

上面的图纸，有时在一张图上很难表示出来就需要绘制两张图；有时上面的一些图纸过于简单可以省略或者合并。

由于我们一般使用并联机组，对机房没有过多的要求，所以省略了机房这一项，也没有关于设备基础的图纸。

二、需要表达哪些内容：1、制冷设备平面布置图这幅图主要表达的内容就是设备定位，只要表示清楚这一项这幅图就算是成功了，要让施工人员，看着这幅图明白设备应该布置在那个位置。

按照样本上给出的设备尺寸，一般按照1：100的比例绘图，重点表示的就是定位尺寸和设备尺寸。

最好在标题栏旁边加上一个设备表，设备表一般包括序号、设备名称、设备型号、单位、数量、备注六项内容，有时需要增加设备运行重量一项，也可以写在备注栏中。

图上的设备编号要与设备表中的编号完全一致。

2、风机吊点平面布置图我们做的工程一般多使用吊顶式冷风机，有时也包括一些顶排管，无论哪一种都需要我们把吊点位置确定好。

手把手教你看懂暖通图纸!建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图（风管、水管平面；设备平面）；详图（冷冻、空调机房平剖面节点平剖面）；系统图（风系统；水系统）；流程图（热力、制冷流程、空调冷热水流程）一、暖通施工图的图样类别建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图（风管、水管平面；设备平面）；详图（冷冻、空调机房平剖面节点平剖面）；系统图（风系统；水系统）；流程图（热力、制冷流程、空调冷热水流程）1、设计施工说明设计说明：设计概况，设计参数；冷热源情况；冷热媒参数；空调冷热负荷及负荷指标；水系统总阻力；系统形式和控制方法。

2、施工说明使用管道、阀门附件、保温等的材料，系统工作压力和试压要求；施工安装要求及注意事项；管道容器的试压和冲洗等；标准图集的采用。

3、什么是图例图例是用表格的形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。

4、设备材料表设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。

但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。

5、暖通平面图建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。

风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。

6、暖通系统图小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影绘制；系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号、管道标高。

7、暖通系统原理图大型空调系统，当管道系统比较复杂时，绘制流程图（包括冷热源机房流程图、冷却水流程图、通风系统流程图等），流程图可不按比例，但管路分支应与平面图相符，管道与设备的接口方向与实际情况相符。

系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及立管、设备编号。

暖通CAD设计技巧暖通CAD设计技巧1.执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交*Cross"方式。

2. 相对坐标输入点时，在正交状态时，一般输入为：@x,0或@0,y (例如输入相对坐标“@100,0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0,50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。

3. 在AutoCAD中有时有交*点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。

4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。

5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。

6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。

7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。

8.CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。

9.空心汉字字形如使用AutoCAD R14中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为10. AutoCAD R14的BONUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。

11. BONUS中有一个有用的命令，即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。

暖通设计的经验总结(新手必看)走过了几个复杂的高层，也一次通过了一注专业考试，算是在暖通设计这行有所得了。

曾经和绝大多数新手一样迷茫过，也一度找不到方向，但是人的聪明之处是在于能够善于思考和自我反省，并且能够举一反三。

通过自己的努力，凭借自己勤于思考和善于总结的能力，我从新手走过来了，其中的辛酸和个中曲折也只有自己知道。

这段时间闲，也看到了论坛和身边很多像我以前一样的新手，于是就想到了把自己的经验分享一下，如果你能从本文得到些许启发，那就更好了。

第一：暖通设计无捷径可走，但是可以避免走弯路。

不要试图幻想一下就能掌握暖通设计的全部精髓，也别试图一开始做暖通就会搞复杂项目，就能搞大项目。

这需要一个过程，一个内功修炼的过程，每一个人的每一次成长都需要一个阶段，即使这个阶段非常难受和痛苦，你也要坚持，坚持住了你就是胜利者，蚕蛹只有经过破茧的痛苦才能幻化成美丽的蝴蝶。

任何人和事物想加速或缩短这个过程，其实都是违背自然规律、适得其反的，拔苗助长就是这个道理。

但是为什么很多人适应和成长的时间有长有短呢？每一个人勤奋努力的程度不同是一个原因，其实另外一个最重要的原因是：因为每个人走的路不同，有的人走了弯路，有的人停在原地不想前进。

第二：认清成长的几个阶段。

几乎每一位最近几年开始做暖通设计朋友的经历都极为相同！做暖通设计的人至少要经历5个阶段，根据经验可将它归纳为五个“期”：1．初识期：大学的时候，出于某办公楼的专业课程设计，以为以后的设计都是手算，暖通设计是很多流量,风量都要算，每个管道都要算，都要画，以为暖通设计就是造着公式按部就班的计算很繁琐。

没什么大的技术含量。

2．菜鸟兴趣期：突然发现原来暖通设计是用一些外挂软件算的，暖通施工图都是自动出图的，什么水力验算都是用小软件算的，然后疯狂下载小软件，疯狂下载天正啊鸿业啊广联达啊CAD啊，然后找视频教程，以为暖通设计就是软件算算啊，学会了这些软件的基本操作，能直接自动出施工图，就感觉很兴奋。

暖通图纸制作原则
图面原则：
图面清晰，标注精确。

一、标注文字原则：
1.文字样式名称及字体名、字体样式搭配：
2.标注文字高及宽度：（以1：100比例图纸为准，其他比例以此类推）
二、图层原则：制图时分层清晰，不准通过变化实体旳颜色及线型达到图面
规定，所有绘图实体，均规定在各自旳图层内。

各图层旳颜色使用尽量在6号色以内，所有标注层旳颜色为1号色。

如下是本设计室对暖通专业旳图层规定，如要增长新旳图层，则按本设计室旳习惯建立，如AC-等。

图层旳名称要清晰，规定用中文，不可用一简朴旳字母替代。

1.一般图层规定：
2.空调通风专业图层规定：
3.综合管线布置图：
三、出图笔宽规定：（A4、A3机）。

1关于暖通空调制图的几点探讨我们在进行暖通空调系统绘图时，应该充分了解《暖通空调制图标准》GB/T 50114—2001中的规定，同时应该掌握暖通空调系统绘图的一般方法，才能较快地画出符合要求的图纸。

标准中对管路图的有如下常见的规定：1．线宽及线型《采暖通风与空气调节制图标准》给出可选用的线宽系统，每个图样应根据复杂程度与比例大小，先选定基本线宽，再选用相应的线宽组。

为了区分不同管道、设备轮廓、标准规定了常用的线型用途，始单线表示的管道用用粗实线表示，回水管线用用粗虚线表示等。

2．管道管径和标高的表示圆形管道管径可用公称通径表示，如DN15或“D外径×壁厚”表示，如D108×4。

矩形风管的截面应以“A ×B ”表示，A 为该视图投投影面的边长尺寸，B 为另一边尺寸，单位均为毫米，如1600×320，如图1所示。

在不宜标注垂直尺寸的图样中，应标注标高，标高以米为单位，精确到厘米或毫米。

标高符号应以直角等腰三角形表示，按图2所示形式用细实线会制。

矩形风管水、汽管道所注标高未说明时，表示管中心标高。

3．管道转向、分支的画法单线管道转向的画法如图3所示，单线管道分支的画法如图4所示。

``空调管路系统图主要表达管路及其附件在建筑物上的空间位置、尺寸和规格以及有关设备的连接关系。

在空调通风系统中，无论是风管系统还是水管系统，一般都以环路的形式出现，对于一定来源的管路，一般可以按一定的方向，通过干管、支管及相连的具体设备，多数情况下又将回到来源处，制图时也按照顺流或逆流的方向进行。

图5给出了新风机组的空调水管接法平面示意图。

新风机的供水管采用实线，回水管采用虚线绘制。

沿新风进风方向观察，机组冷冻水进出水管安装在机组的右侧，注意进水管在机组下部图2 标高符号的画法出风口压力表 －100型过滤器温度计（0－100℃）电动调节阀截止阀接冷冻水管进风口接至冷凝水立管存水弯图5新风机组空调水管接法示意图A B B 向 A 向 图4 单线管道分支的画法 图3 单线管道转向的画法 AB B 向 A 向 图1管道截面尺寸的画法2 分支的画法，回水管在机组转向的画法。
