补偿导线型号及型号含义说明

补偿电缆是用于热电偶温度测量用的，分K分度、T分度等规格。

补偿电缆是属于专用电缆，一般都是非铜芯。

补偿电缆的作用是来延伸多点热电极及移动热电偶的冷端，与显示仪表联接构成多点测温系统。

补偿电缆型号，安徽康斐尔电气有限公司告诉您！安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。

主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。

仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。

通俗的讲，补偿电缆为便于自动化操作的补偿导线。

就是一种为各行业测量部门、测量仪表与探头连接的一种导线。

由于该导线是用多种不同的材质所组成，具有温度补偿作用，所以叫做补偿电缆，不同的探头应选用相匹配的补偿电缆。

安徽康斐尔电气有限公司很多人分不清补偿电缆和普通电缆，那么补偿电缆和普通电缆的区别在哪里呢？补偿电缆的导体都是具有传输热电动势的合金材料，一般补偿电缆与热电偶相连。

普通电缆是用来传输电能电源的电工产品，因而电缆导体多为导电性能优良的电解铜或电解铝。

这是二者最根本的区别。

公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。

安徽康斐尔电气有限公司公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。

公司自主研制、开发、生产的产品主要有六大系列，400多个品种。

被广泛应用于航天、军工、电力、水处理等行业，产品销往国内29个省市自治区，在许多重点工程中使用，获得用户高度评价。

安徽康斐尔电气有限公司。

补偿导线、补偿电缆系列型号的分类一、补偿导线、补偿电缆1、用途用于分度号为S、B、K、E、J、T、N、和 EU、EA型热电偶配用的补偿导线，补偿电缆。

2、特点敷设简单，具有防潮，阻燃，耐酸碱，耐高温，耐老化的特点，屏蔽可防止外界干扰。

3、使用温度耐高温型：（代号HF4），-40℃—+275℃耐热型（HB2）-40℃ —+200℃普通型：（GV2-20 ℃—+100℃4、产品的命名代号和表示方法配用K型热电偶2*1.5mm²补偿导线（屏蔽）。

例：①耐高温型表示式：KX-HF4P2*1.5mm2②耐热型表示式：KX-HB2P2*1.5mm2③普通型表示式：KC-GV2P2*1.5mm2配用E型热电偶4对2*1.5mm2补偿电缆（屏蔽）。

例：①耐高温型表示式:EX-HF4P4*2*1.5mm2②耐热型表示式：EX-HB2P4*2*1.5mm2③普通型表示式：EX-GV2P4*2*1.5mm25、补偿导线型号、种类和绝缘着色二、本安型补偿导线补偿电缆1、产品用途：适用于本质安全电路中热电偶与仪表间的信号传输，通常成为本安型补偿导线，本安型补偿电缆。

2、使用温度：电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍。

3、产品结构说明：1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽 7、隔离层外护套4、产品的命名和表示方法：本安型KX补偿电缆5对（10芯）线芯截面1.5mm2可表示为：•一般用普通级对屏蔽软线芯：ia-kx-GBPJR5×2×1.5mm2•一般用精密级总屏蔽：ia-kx-GAPJR5×2×1.5mm2•一般用心普通级对屏总屏：ia-kx-GBPJR5×2×1.5mm2•耐热用精密级多股软线芯屏蔽：ia-kx-HAPJR5×2×1.5mm25、主要技术数据注：R型热电偶：铂铑13-铂补偿导线可用SC代替。

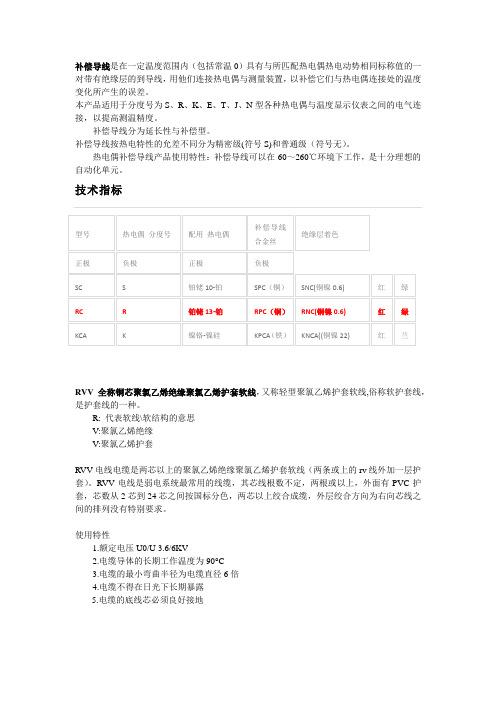

补偿导线是在一定温度范围内（包括常温0）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线，用他们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。

补偿导线分为延长性与补偿型。

补偿导线按热电特性的允差不同分为精密级(符号S)和普通级（符号无）。

热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。

RVV 全称铜芯聚氯乙烯绝缘聚氯乙烯护套软线，又称轻型聚氯乙烯护套软线,俗称软护套线，是护套线的一种。

R: 代表软线\软结构的意思
V:聚氯乙烯绝缘
V:聚氯乙烯护套
RVV电线电缆是两芯以上的聚氯乙烯绝缘聚氯乙烯护套软线（两条或上的rv线外加一层护套）。

RVV电线是弱电系统最常用的线缆，其芯线根数不定，两根或以上，外面有PVC护套，芯数从2芯到24芯之间按国标分色，两芯以上绞合成缆，外层绞合方向为右向芯线之间的排列没有特别要求。

使用特性
1.额定电压U0/U 3.6/6KV
2.电缆导体的长期工作温度为90°C
3.电缆的最小弯曲半径为电缆直径6倍
4.电缆不得在日光下长期暴露
5.电缆的底线芯必须良好接地。

电线电缆规格型号说明及含义收 藏] [评 论]电线电缆规格型号说明注：B （B ）——第一个字母表示布线，第二个字母表示玻璃丝编制。

（V ）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。

L （L ）——铝，无L 则表示铜 F （F ）——复合型 R ——软线 S ——双绞 X ——绝缘橡胶 电缆型号含义外护层代号含义常见电缆型号说明及用途工业电器行业门户网站-工业电器网添加时间：2007-12-18 18:55:31 进入论坛QQ书签型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。

WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。

常见型号名称用途铜芯铝芯ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。

ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。

补偿导线作用是什么？产品型号表示方法和选型注意？它主要应用于哪些场所和什么样的仪表配套使用？是在一定温度范围内（包括常温0）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线，用他们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

补偿导线主要应用于各种测温系统和装置，已被广泛用于石油、化工、冶金、电力等部门。

产品执行标准：GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)。

绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。

使用温度—60—205—260℃，属于当代国际先进水平。

热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。

要了解热电偶的温度补偿问题，就要从热电偶的原理作手，现只谈谈与之相关的热电偶闭合回路的总热电势和中间温度定则。

前者说明了:对于已选定的热电偶，当参比端温度恒定时，则总的热电动势就成测量端温度的单值函数。

即一定的热电势对应着一定的温度，而热电偶的分度表中，参比端温度均为0度。

但在应用现场，参比端温度千差万别，不可能都恒定在0度，这就会产生测量误差，这就是热电偶要进行温度补偿的原因。

在实际应用中常把热电偶的参比端称为冷端。

补偿导线型号命名方法：
文章来源：。

补偿导线型号及型号含义说明-安徽天康集团
提供商：安徽天康（集团）股份有限公司
热电偶用补偿导线
在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。

其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。
