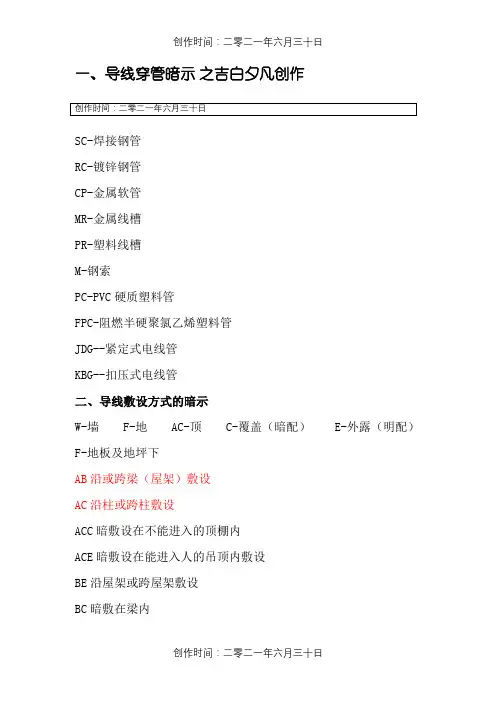

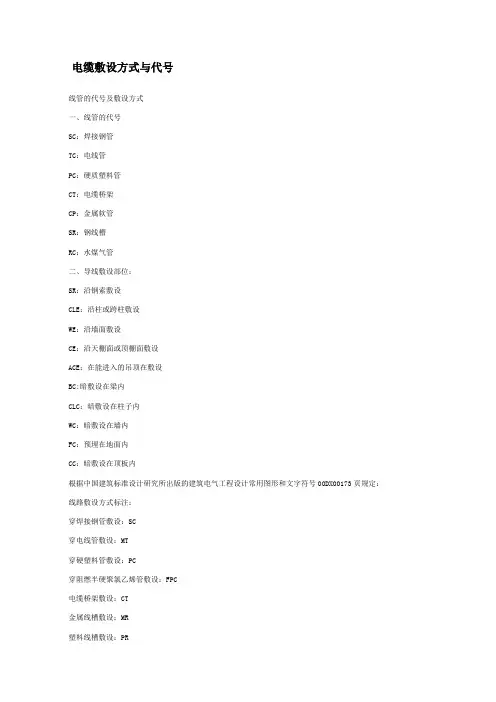

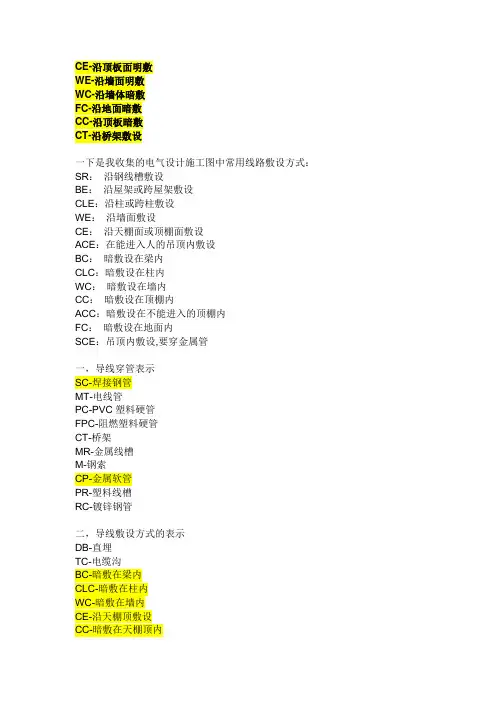

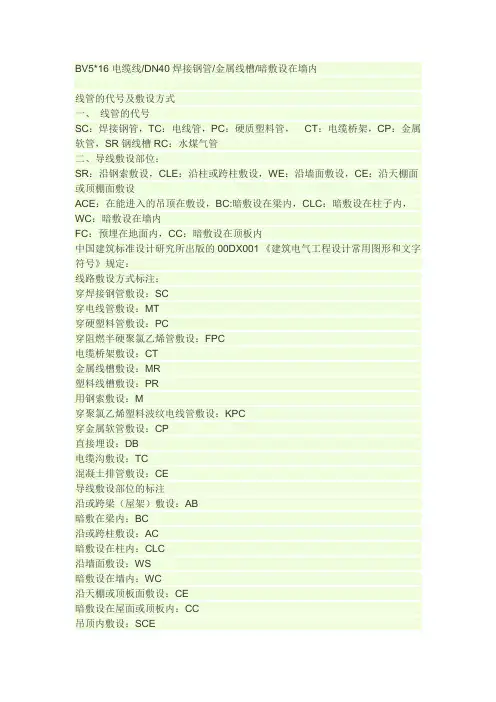

一、导线穿管暗示之吉白夕凡创作SC-焊接钢管RC-镀锌钢管CP-金属软管MR-金属线槽PR-塑料线槽M-钢索PC-PVC硬质塑料管FPC-阻燃半硬聚氯乙烯塑料管JDG--紧定式电线管KBG--扣压式电线管二、导线敷设方式的暗示W-墙 F-地 AC-顶 C-覆盖（暗配） E-外露（明配）F-地板及地坪下AB沿或跨梁（屋架）敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或空中下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内, 要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具装置方式的暗示CS-链吊式DS-管吊式W-墙壁装置C-吸顶式R-嵌入CR-吊顶内装置WR-墙壁内装置S-支架上装置CL-柱上装置HM-座装四、电工经常使用塑料管的区别1、阻燃塑料波纹管, 由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得, 内外壁均为波纹状, 用于电线呵护, 一般颜色为黄色、红色、白色等, 管子连接采纳专用接头抹塑料胶后粘接, 管道弯曲自如无须加热, 成捆供应, 每捆100米.2、硬聚氯乙烯塑料管, 系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成, 在建筑上主要用于电线、电缆的呵护套管等.管材长度为4米, 颜色一般为灰色, 管材连接一般为加热承插和塑料热风焊, 弯曲必需加热进行.3、半硬塑料管, 系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后, 经挤出成型而得, 适应于电气套管及流体输送管等, 常温下可用于呵护电线、电缆等.管材成盘供应, 长度一般很多于10米, 颜色有白、黄、红、蓝、黑及赋性数种, 管道连接一般采纳套管抹塑料胶粘接, 弯曲自如无须加热, 施工环境温度5--45度, 在-15--25度时应使用耐寒型（黄色）管材.4、刚性阻燃管, 也叫PVC冷弯电线管, 分轻型、中型、重型, 管线长度为每根4米, 颜色有白色和纯白两种, 弯曲时需要专用弯曲弹簧, 连接采纳专用接头抹塑料胶后粘接.5、金属可挠管, 也叫普利卡金属套管, 由镀锌钢带、钢带、及电工纸构成的双层金属制成的可挠型电线、电缆呵护管, 根据用途的分歧, 区分分歧的型号, 主要有LZ-4、LV-5、LV-5Z等型号, 管道连接采纳专用连接器, 弯曲自如, 固定采纳专用固定夹子, 成盘供应, 每盘视管径年夜小一般在5--50米之间.五、经常使用各种字母代表的含义A－镀锡或镀银.B－平型（扁形）R－连接用软电缆（电线）, 软结构.V－绝缘聚氯乙烯. V－聚氯乙烯绝缘V－聚氯乙烯护套S－双绞型.F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略, 或聚烯烃护套FD—产物类别代号, 指分支电缆.将要公布的建设部标准用FZ暗示, 其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ —无卤低烟阻燃型WDN—无卤低烟耐火型六、通用各种字母代表的含义A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR)F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF) G:钢,沟,改(性漆),管,高(压) H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用)K:(真)空,卡(普隆),控制,铠装,空心.L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号)P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号)Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛) R:软,人(造)丝,日用(用途代号),(耐)热(化).S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号)V:(P)V(C)(聚氯乙烯)W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号)X:橡(力缆),聚酰胺,橡(皮绝缘)Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合)YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,暗示阻燃型控制电缆七、电缆知识：电缆通常分为电力电缆和控制电缆两种1、电缆通用符号暗示的含义〔1〕ZR－阻燃, NH－耐火, ZA(IA)－本安(实质平安型)〔2〕用途.电力电缆缺省暗示, K－控制电缆, P－信号电缆, DJ －计算机电缆〔3〕绝缘层.V－聚氯乙烯, Y－聚乙烯, YJ－交联聚乙烯, X－橡皮, Z－纸〔4〕导体.T－铜芯缺省暗示, L－铝芯 .〔5〕内护层(护套), V－聚氯乙烯, Y－聚乙烯, Q－铅包, L－铝包, H－橡胶, HF－非燃性橡胶, LW－皱纹铝套, F－氯丁胶, N－丁晴橡皮护套 .〔6〕特征.统包型不用暗示, F－分相铅包分相护套, D－不滴油, CY－充油, P－屏蔽, C－滤尘器用, Z－直流〔7〕铠装层.0－无, 2－双钢带(24－钢带、粗圆钢丝), 3－细圆钢丝, 4－粗圆钢丝(44－双粗圆钢丝). 〔8〕外被层.0－无, 1－纤维层, 2－聚氯乙烯护套, 3－聚乙烯护套 .〔9〕额定电压.以数字暗示, kV.2、经常使用电缆举例： VV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆. VV22铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆. YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆3、规格暗示法的含义规格采纳芯数,标称截面和电压品级暗示①②③多芯同护套型分支电缆规格暗示法:电缆芯数×标称截面-T,如:4×25-T4、完整的型号规格暗示法.因为分支电缆包括主干电缆和支线电缆.而且两者规格结构分歧,因此有两种暗示方法: ①将主干电缆和支线电缆分别暗示, 如:干线电缆:FD-YJV-4*(1*185)+1*95 0.6/1KV 支线电缆:FD-YJV-4*(1*25)+1*16 0.6/1KV 这种方法在设计时尤为简明,可以方便地暗示出支线规格的分歧②将主干电缆和支线电缆连同暗示,如:FD-YJV-4*(1*185/25) +1*95/16 0.6/1KV 这种方法比力直观,但仅限于支线电缆为同一种规格的情况,无法暗示支线的分歧规格: 由于分支电缆主要由于1KV高压配电系统,因此,其额定电压0.6/1KV在设计标注时,可以省略5、八、电线知识：1、电线通用符号含义：〔1〕代号.B－电线(有时不暗示)〔2〕导体.T－铜芯(缺省暗示), L－铝芯, R－软铜〔3〕绝缘.V－聚氯乙烯, X－橡皮, F－氯丁橡皮〔4〕护套.V－聚氯乙烯〔5〕其他.R－软电线, P－屏蔽, B－平行2、经常使用电线举例：（1）、BX、BLX：橡胶绝缘电线.固定敷设于室内或室外, 明敷、暗敷或穿管, 作为设备装置用线.（2）、BXF、BLXF：氯丁橡胶绝缘电线.同BX型, 耐气候好, 适用于室外.（3）、BXR：橡胶绝缘软电线.同BX型, 仅用于装置时要求柔软的场所.（4）、BXHF、BXLHF：橡胶绝缘和护套电线.同BX型, 适用于较湿润的场所和作为室外进户线.（5）、BV、BLV：聚氯乙烯绝缘电线.同BX型, 但耐湿性和耐气候性较好.（6）、BVR：聚氯乙烯绝缘软电线.同BV型, 仅用于装置时要求柔软的场所.（7）、BVV、BLVV：聚氯乙烯绝缘和护套电线.同BV型, 用于湿润和机械防护要求较高的场所, 可直埋土壤中（8）、BV-105、BLV-105：耐热105℃聚氯乙烯绝缘电线.同BV型, 用于45℃及以上高温环境中.（9）、BVR-105：耐热105℃聚氯乙烯绝缘软电线.同BVR型, 用于45℃及以上高温环境中.（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部装置用线, 装置时环境温度不低于－15℃.（11）、AVR 镀锡铜芯聚氯乙烯绝缘平型连接软线.（12）、RVB 两芯平型铜芯聚氯乙烯绝缘软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部装置用线, 装置时环境温度不低于－15℃.（13）、RVS 两芯铜芯聚氯乙烯绞型连接软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部装置用线, 装置时环境温度不低于－15℃.（14）、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线.同RV 型, 用于湿润和机械防护要求较高及经常移动、弯曲的场所. （15）、ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线. （16）、RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线. （17）、RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软线.（18）、AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线.（19）、RFS（两芯绞型）、RFB（两芯平型）：丁晴聚氯乙烯复合物绝缘软线.同RVB、RVS型, 但高温柔软性较好.（20）、 RXS（RXB）：棉纱编织橡胶绝缘双绞（平）型软线.室内日用电器, 照明用电源线. RX：棉纱总编织橡胶绝缘软线.同RXS （RXB）型.3、规格暗示法含义：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM 4、BV、BLV、BVV规格、尺寸：BV 300/500V 0.5 0.75 1BV、BLV 450/750V 1.5 2.5 4 6 10 16 25 32 50 70 90 120 150 185 240 300 400BVV 450/750V 1*（0.75-10） 2*（1.5-10）3*（1.5-10） 4*（1.5-6） 5*（1.5-6）九、视频传输用材（如：有线电视）知识视频信号传输线缆.年夜致有同轴电缆、双绞线和光纤三种. 介绍经常使用的同轴电缆的知识：1、同轴电缆的分类：视频传输用的同轴电缆有SYV75-3、SYV75-5、SYV75-7、SYV75-9、SYV75-122、各字母的含义： SYV75-5-1(A、B、C） SYV75-5-41(A、B、C） SYV75-5-2(A、B、C） S 代表射频同轴电缆 Y 代表聚乙烯(PE)绝缘 V 代表聚氯乙烯(PVC)护套 75代表特性阻抗75欧姆5 代表绝缘外经的近似值 -1,-41或-2代表结构形式代号.一般-1或-41代表内导体为单芯;-2代表内导体为多芯 A：64编 B：96编C：128编十、网线知识：(俗称：五类线)1、网线的分类：双绞线按电气性能划分的话, 通常分为：三类、四类、五类、超五类、六类、七类双绞线等类型, 原则上数字越年夜, 版本越新、技术越先进、带宽也越宽, 固然价格也越贵了.我们在为局域网选购线材时一般来说是选购五类或超五类网线, 因为三、四类双绞线一般是使用在10M/bps的以太网中,而五类双绞线能满足现在日趋流行的100M/bps的以太网, 超五类双绞线主要用于将来的千兆网上, 但现在也普通应用于局域网中, 因为价格方面比五类线贵不了几多, 现在已有六类线了, 一般用于ATM网络中, 公司局域网中暂时还不推荐采纳.目前三类、四类线目前在市场上几乎没有了, 如果有, 也不是以三类或四类线呈现, 而是假以五类, 甚至超五类线出售, 这是目前假五类线最多的一种.目前在一般局域网中罕见的是五类、超五类或者六类非屏蔽双绞线, 特别是目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽, 并拥有升级至千兆的带宽潜力, 因此, 成为现今水平布线的首选线缆.而双绞线又可分为：屏蔽双绞线和非屏蔽双绞线, 年夜大都局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网, 网线由一定距离长的双绞线与 RJ45头（水晶头）组成.2、网线的暗示方法：五类线的标识是“CAT5”, 超五类线的标识是“CAT5e”, 六类线的标识是“CAT6”.3、水晶头的接法：水晶头的做法标准： 568A标准：白绿, 绿, 白橙, 蓝, 白蓝, 橙, 白棕, 棕568B标准：白橙, 橙, 白绿, 蓝, 白蓝, 绿, 白棕, 棕做法一般性的原则：同类（连接线的两端是同一种设备）交叉（做交叉线）异类（连接线的两端是分歧的设备）平行（作平行线）交叉线的做法是：一头采纳568A标准, 一头采纳568B标准平行线的做法是：两头采纳同样的标准（同为568A标准或568B标准）注意：做水晶头时, 使水晶头的弹片朝外, 入线口朝下, 从左到右, 遵循上面的线序, 充沛拔出线（以在水晶头的顶部看到双绞线的铜心为标准）, 然后用网线钳夹一下, 就可以了.4、集线器[惯例叫法“哈伯”（HUB）]的介绍：（1）、简介：集线器的英文称为“Hub”.“Hub”是“中心”的意思, 集线器的主要功能是对接收到的信号进行再生整形放年夜, 以扩年夜网络的传输距离, 同时把所有节点集中在以它为中心的节点上.它工作于OSI(开放系统互联参考模型)参考模型第一层, 即“物理层”.集线器与网卡、网线等传输介质一样, 属于局域网中的基础设备, 采纳CSMA/CD（一种检测协议）访问方式.（2）、集线器与交换机的区别：集线器属于纯硬件网络底层设备, 基本上不具有类似于交换机的"智能记忆"能力和"学习"能力.它也不具备交换机所具有的MAC地址表, 所以它发送数据时都是没有针对性的, 而是采纳广播方式发送.也就是说当它要向某节点发送数据时, 不是直接把数据发送到目的节点, 而是把数据包发送到与集线器相连的所有节点. 这种广播发送数据方式有两方面缺乏：a、用户数据包向所有节点发送, 很可能带来数据通信的不服安因素, 一些心怀叵测的人很容易就能非法截获他人的数据包；由于所有数据包都是向所有节点同时发送, 加上以上所介绍的共享带宽方式, 就更加可能造成网络塞车现象, 更加降低了网络执行效率.B、非双工传输, 网络通信效率低.集线器的同一时刻每一个端口只能进行一个方向的数据通信, 而不能像交换机那样进行双向双工传输, 网络执行效率低, 不能满足较年夜型网络通信需求.尽管如此, 集线器对家庭或者小型企业来说, 在经济上还是有一点诱惑力的, 特别适合家庭几台机器的网络中或者中小型公司作为分支网络使用.HUB依照对输入信号的处置方式上, 可以分为无源HUB、有源HUB、智能HUB.十一、经常使用电线型号标识法BV铜芯绝缘线 BLV 铝芯绝缘线BVV铜芯绝缘护套线 BLVV铝芯绝缘护套线BVVB铜芯绝缘护套平行线 BVR 铜芯绝缘软线BLVR铝芯绝缘软线 BV－105铜芯绝缘耐高温线RVB铜芯绝缘平行软线 RVS铜芯绝缘绞形软线RVZ铜芯绝缘护套软线BX铜芯橡皮线 BLX铝芯橡皮线BBX铜芯玻璃丝织橡皮线 BBLX铝芯玻璃丝织橡皮线BXR铜芯橡皮软线 BXS棉纱织双绞软线RFS复合物双绞软线 RFB 复合物平行软线LJ裸铝绞线 LGJ钢芯裸铝绞线KMY裸铝母线(铝排) TMY裸铜母线（铜排）VLV, VV聚氯乙烯绝缘聚氯乙烯护套电力电缆YJLV, YJV交联聚氯乙烯绝缘聚氯乙烯护套电力电缆ZLQ, ZQ油浸纸绝缘电力电缆ZLL, ZL油浸纸绝缘铝包电力电缆BYJ暗示铜芯交联聚烯烃绝缘固定敷设用电线.BYJ(F)暗示铜芯辐照交联聚烯烃绝缘固定敷设用电线.BYJ暗示铜芯交联聚烯烃绝缘固定敷设用电线.BYJ(F)暗示铜芯辐照交联聚烯烃绝缘固定敷设用电线.十二、护套及绝缘层材质VV（VLV）聚氯乙烯绝缘聚氯乙烯护套电力电缆VY（VLY）聚氯乙烯绝缘聚乙烯护套电力电缆YJV（YJLV）交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY（YJLY）交联聚乙烯绝缘聚乙烯护套电力电缆括号中L代表铝芯电缆脚标22代表钢带铠装缘聚氯乙烯护套脚标23代表钢带铠装缘聚氯烯护套脚标32代表细钢丝铠装缘聚氯乙烯护套脚标33代表细钢丝装缘聚氯烯护套脚标42代表粗钢丝铠装缘聚氯乙烯护套脚标43代表粗钢丝装缘聚氯烯护套VV（VLV）类电缆导体运行最高额定温度为摄氏70度, 短路时（继续时间小于5秒）最高温度不超越摄氏160度.YJV（YJLV）类电缆导体运行最高额定温度为摄氏90度, 短路时（继续时间小于5秒）最高温度不超越摄氏250度.矿物绝缘电缆.氧化镁绝缘, 铜或高温合金护套, 运行最高额定温度摄氏250度.十三、YJV与VV的区别1.YJV从长远看比VV号（使用寿命长等）但比VV贵.2.YJV比VV电缆的各项参数都要高.3.YJV比VV在绝缘方面稍好一些..十四、各类电线电缆的属性CEF——乙丙橡胶绝缘氯丁橡胶护套, 船用阻燃电力电缆. CVV——聚氯乙烯绝缘, 聚氯乙烯护套船用阻燃电力电缆.氧舱电线常采纳BV, BX, RV, RVV系列电线.BV——铜芯聚氯乙烯绝缘电线, 长期允许温度65℃, 最高温度-15℃, 工作电压交流500V, 直流1000V, 固定敷设于室内、外, 可明敷也可暗敷.BX——铜芯橡皮绝缘线, 最高使用温度65℃, 敷于室内. RV——聚氯乙烯绝缘单芯软线, 最高使用温度65℃, 最低使用温度-15℃, 工作电压交流250V, 直流500V, 用作仪器和设备的内部接线.RVV——铜芯聚氯乙烯绝缘和护套软电线, 允许长期工作温度105℃, 工作电压交流500V, 直流1000V, 用于湿润, 机械防护要求高, 经常移动和弯曲的场所.十五、聚氯乙稀与聚乙稀的区别1、聚氯乙稀简称PVC, 而聚乙稀简称PE.2、聚氯乙稀含有有毒性的卤素, 而聚乙稀不含.3、聚氯乙稀不成交联, 而聚乙稀可以交联（交联后可E用Y取代）.4、聚氯乙稀护套电缆用于一般情况, 而聚乙稀护套电缆用于封闭的或人员密集的场所, 如地铁地下车站、年夜型商场、较年夜的地下营业厅等.5、YJY型电缆在铜价上涨前较YJV型约高20%（中小截面）, 现约高缺乏10%6、前者在火灾环境中会发生年夜量有害气体, 电缆只能用在一般平安场所；后者在火灾环境中发生有害气体少或基本无有害气体, 用在人员密集场所（如商场、会议厅等）, 这类电缆一般称作“无卤低烟”电力电缆；前者：如VV、YJV；后者：如WD-YJY.。
