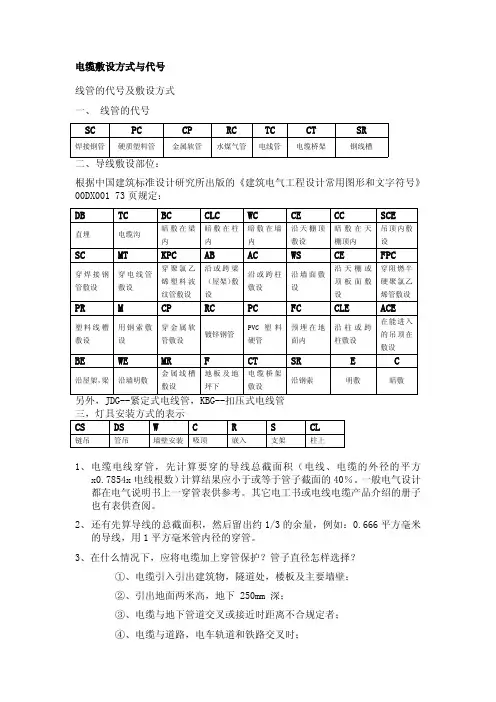

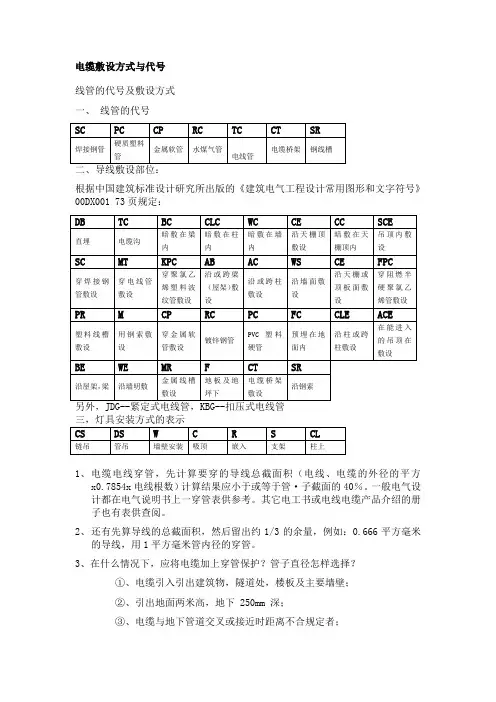

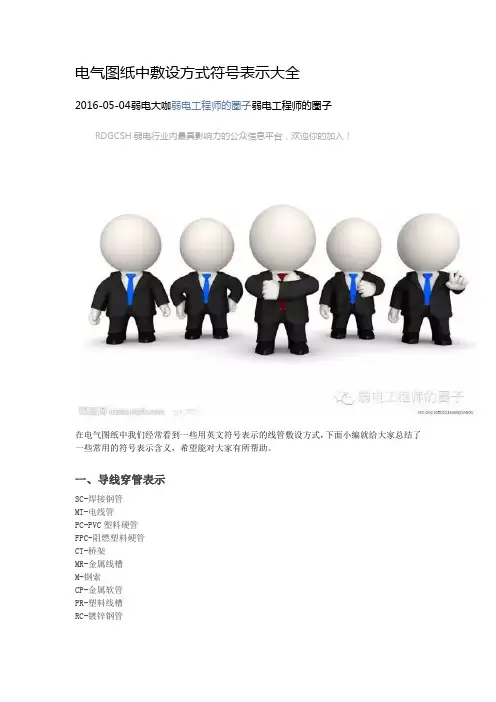

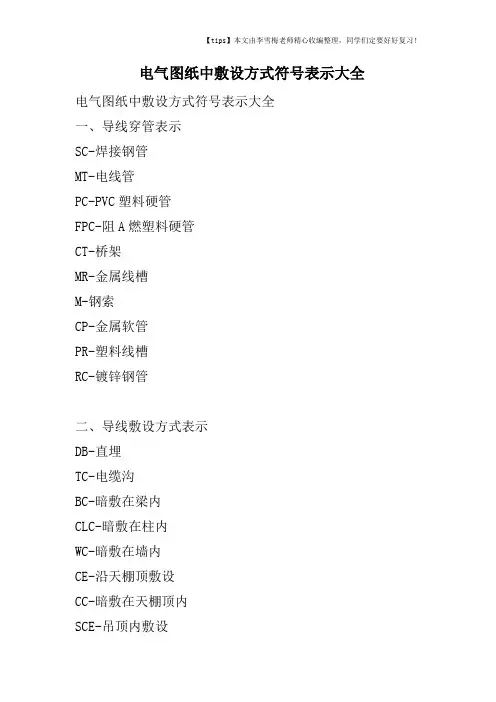

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
一般电气设计都在电气说明书上一穿管表供参考。
其它电工书或电线电缆产品介绍的册子也有表供查阅。
2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。
3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；1④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。
4、选择管径时，内径要比外径大 50 ％。
四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。
（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。
（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。
（3）、电缆在桥架上垂直敷设时，电力电缆首末端及转弯、接头两端应作固定。
（4）、塑料绝缘电缆的弯曲半径不小于电缆外径的10倍。
（5）、电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面磨擦拖拉，电缆表面不得有机械损伤。
（6）、电缆敷设时不宜交叉，电缆应排列整齐，电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号（当设计无编号时，则应标明型号、规格及起讫地点），牌子字迹应清晰，不易脱落。
标志牌规格宜统一，应能防腐，挂装牢固。
（7）、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。
（8）、电缆终端头与电缆接头制作前应作好检查，保证相位正确，采用绝缘材料应符合要求。
3、配线工程工序：配管—管内穿线1）本工程均为暗配管线，暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线，明敷或暗敷于干燥场所的线路可采用PVC电线管。
穿金属管的交流线路，不同回路、不应同管敷设，同一回路不应分管敷设。
金属管明敷时的固定点间距，以及和其它管道同侧敷设和交叉时的净距，均应符合施工规范及设计要求。
管线线路较长时，宜适当加装接线盒，直线部分不超过30m，一个弯不超过20m，二个弯不超过15m，三个弯不超过 8m。
金属管敷设完后，应对根数、管径、起始点进行检查，对遗漏者及不符合图纸和现行施工规范要求的应进行修补。
2）管内穿线宜在建筑物的抹灰及地面工程结束后进行。
在穿线之前，应将管中的积水及杂物清除干净。
导线在管内不得有接头和扭结，其接头应在接线盒内连接。

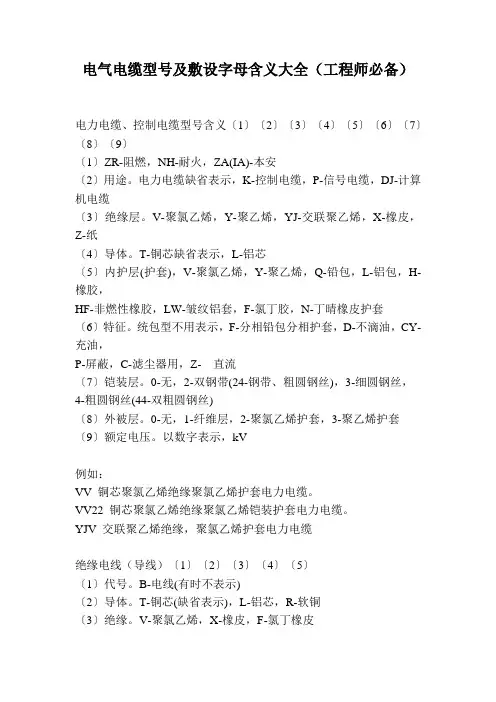

3）导线穿入钢管后，在导线出管口处，应装护口保护导线，在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处《建筑电气工程设计常用图形和文字符号》一、电缆符号1、YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16平方毫米。
2、YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆，3*4：三根四平方的。
SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设33、BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。
4、VV-5x2.5-SC32/WC/FC 指 5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
5、FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。
6、WP1-BV(3×50＋1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。
7、WL2-BV(3×2.5)SC15 WC 表示：2号照明线路、3根2.5mm 2铜芯塑料绝缘导线穿钢管沿墙暗敷。
8、ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。
9、NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。
10、TMY-3（80*8）+1（60*6）：80*8表示ABC三相为80*8的铜排60*6为零排。
11、TMY是硬铜母（铜排母线）的意思。
12、RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。
13、RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等。
BV，BV电线，全称是铜芯聚氯乙烯绝缘电线。
因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得。
二、开关器件符号说明：1、TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。
2、DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A。
3、C65N-16A：2P是指适使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA4、C65N-C16/3P：C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极5、JDZ10-6 6000/100 0.2/1 （电压互感器）：J 电压互感器Voltage transformer； D 单相 Single phase；Z 浇注式 Casting type；10 设计序号Design Number；6电压等级（kV） Voltage class(kV)；6000/100 额定电压比；0.2/1准确等级6、电度表型号DD28；DD10；DD862。
第一个字母D 代表电度表；第二个字母T 代表三相（单相为D）；后面的数字是各生产厂商定的。
DD－单相, 如DD862DT－三相四线, 如DT862DS－三相三线,如DS862F－复费率, 如DDSF855Y－预付费, 如DDSY855S－电子式, 如DDS855三、敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设;敷设部位： WE：沿墙面敷设； WC：暗敷设在墙内；FC：暗敷设在地面或地板内； CC：暗敷设在屋面或顶板内；BMG1是负荷开关，SB是塑壳断路器，BM7是分断能力10KA的微断。
四、IP防护等级：IP40：4（接触电气设备保护和外来物保护等级）——防护1.0mm直径和更大的固体外来体探测器（球体直径为1.0mm,不应完全进入）。
0（电气设备防水保护等级）——无防护IP30：3（接触电气设备保护和外来物保护等级）——防护2.5mm直径和更大的固体外来体探测器（球体直径为2.5mm,不应完全进入）。
0（电气设备防水保护等级）——无防护IP20：2（第一个数字）——防护12.5mm直径和更大的固体外来体探测器（球体直径为12.5mm,不应完全进入）。
0（第二个数字）——无防护。
IP54：5（第一个数字）——防护灰尘，不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害。
4（第二个数字）——防护喷水，从每个方向对准柜体的喷水都不应引起损害。
五、术语说明色别应为L1相黄色，L2相绿色，L3相红色。
回路：.电流通过器件或其他介质后流回电源的通路。
通常指闭合电路。
通路：能构成电流的流通,能形成闭合回路的路(也就是电流能从电源正极流出,再从负极流进)称之为通路。
通路是在电路中，处处连通的电路。
高压断路器：在电路正常时，用来接通或切断负荷电流；在电路发生故障时，用来切断巨大的短路电流。
断路器具有可靠的灭弧装置，其灭弧能力很强。
它能在负荷情况下接通和断开电路，当系统产生短路故障时，能迅速切断短路电流。
它还能在保护装置的作用下自动切除短路故障。
高压负荷开关：是用来在额定电压和额定电流下接通和切断高压电路的专用开关。
它只允许接通和开断负荷电流，但不允许开断短路电流，即它仅能作为控制和过载保护元件，不能用作故障保护元件。
它与高压熔断器配合使用时，可代替断路器。
负荷开关按灭弧介质的不同，分为固体产气式、压气式和油浸式三种。
前两种有明显的外露可见断口，因此还能起到隔离开关的作用。
具有简单的灭弧装置，可以带负荷分，合电路的控制电器。
能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。
隔离开关：是以空气为绝缘介质，在无负荷的情况下接通或断开电路的电器。
它在断开位置时形成明显可见的、足够的断开距离，把需要检修的电器与电源可靠地隔离，以保证检修工作的安全；在合闸状态时，能可靠地通过正常工作电流和短路故障电流。
它在配电装置中的用量最多，通常是断路器的3～4 倍。
其主要用途如下：(1)检修与分段隔离。
(2)倒换母线。
(3)分、合空载电路。
5是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。
但在一定条件下，允许接通或断开小功率电路。
高压熔断器：是在电网中人为设置的一个最薄弱的元件，用以保护电器装置免遭过电流或短路电流作用而引起损坏。
当过电流流过时，元件本身发热熔断，借灭弧介质的作用使电路开断，达到保护电力线路和电气设备的目的。
熔断器在电压低于35kV 的小容量电网中被广泛采用(熔断器的价格最便宜)。
电流互感器：将电路中流过的大电流变换成小电流(额定值为5A)，供给测量仪表(如电流表、电能表、功率表)和继电器的电流线圈，这样就可以用小电流的仪表间接测量大电流。
电流互感器通常有一个一次绕组(匝数少)和一个或两个二次绕组(匝数多)。
一次绕组是串联在电路中的。
一、二次绕组互相绝缘并且绕在同一个铁心之上，通过电磁感应，把一次绕组的大电流按一定比例变换成二次绕组的小电流。
特别要注意：在使用中电流互感器的二次侧不允许开路。
