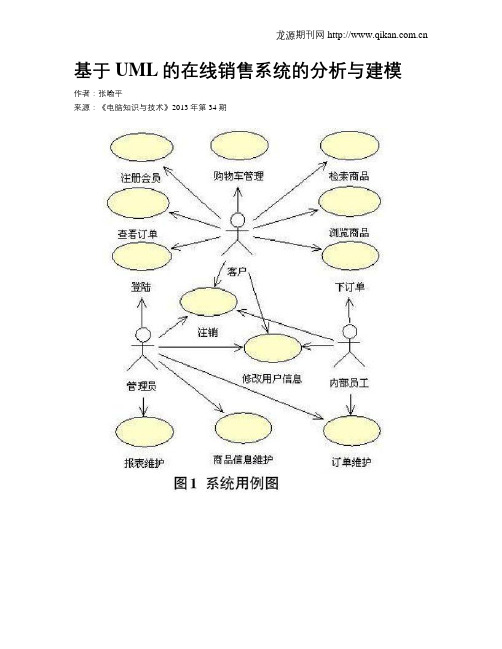

基于UML的在线销售系统的分析与建模作者：张喻平来源：《电脑知识与技术》2013年第34期摘要：针对目前网上购物的需求，提出并设计了在线销售系统。
根据面向对象UML建模思路，使用Rational Rose对系统进行了建模，详细分析和设计了系统的用例图、静态结构模型、动态结构模型以及物理模型。
通过在线销售系统的开发，体现了应用UML在面向对象的程序设计中的必要性和科学性。
关键词：UML；面向对象；在线销售系统中图分类号：TP311 文献标识码：A 文章编号：1009-3044（2013）34-7939-03随着互联网的飞速发展与普及，网上购物成为当今流行的一种网上消费方式，人们对电子商务产生的依赖性也越来越大，利用网络的便利性进行销售的需求也越来越多。
为了满足日益增长的需求，在线销售系统的设计与开发应运而生。
自20世纪90年代以来，由于面向对象程序（Object-oriented Program ，OOP）设计可以使程序员更好地开发复杂大型的程序，所以面向对象的软件分析和设计技术已发展成为软件开发的主流方法。
UML以它为软件开发的所有阶段提供模型化和可视化支持的特点，成为了OOP中占主导地位的标准建模语言。
Rational Rose是直接从UML发展诞生而来的设计工具，它可以更好的创建满足客户需求的可扩展性、灵活性、高可靠性的应用系统，深受开发人员、项目经理、系统工程师和分析人员的青睐。
系统采用面向对象的软件分析与设计（OOA&D）方法，用统一建模语言建模机制，利用Rational Rose2003建模工具对B/S结构的在线销售系统进行了建模。
1 面向对象UML建模思路现在进行软件开发时大多采用面向对象的方法和技术进行建模，将对象或类作为软件系统的主要构造块。
许多软件开发项目已经证明，面向对象方法是开发大型、高复杂度软件系统的一种有效方法，并且综合了多种面向对象方法优点的统一建模语言UML，已成为现代软件开发最佳工具。
汽车销售管理系统分析与设计1摘要在汽车销售管理系统设计与开发实践中，本文主要进行了下列的工作：(1)根据网络上的资料查询，详细了解了汽车销售的现状、工作环境、开发软件的目的以及该系统所应达到的效果，并使用Microsoft Visio工具对系统进行建模，把系统分成几大模块进行开发，保证了系统开发的效率。
(2)根据模块化的构思，对该系统进行总体设计，包括系统的框架设计、结构设计、组件设计等并分配模块中的功能和所应达到的效果。
2需求概述汽车销售管理系统的最新发展要求是要适应现代网络时代的需求，使系统具备网络功能，，对于小规模的公司来说，具备局域网络功能的汽车销售管理系统已经可以合适他们的需求了。
汽车销售管理系统的功能是比较完善的，系统的成功开发应用，为汽车销售企业提供了良好的工作环境和坚实的技术基础，对提高销售的信息化水平起到了重要的作用。
2.1用户需求用户解决问题或达到目标所需的条件或功能；系统或系统部件要满足合同、标准，规范或其它正式规定文档所需具有的条件或权能。
需求分析：包括提炼，分析和仔细审查已收集到的需求，以确保所有的风险承担者都明其含义并找出其中的错误，遗憾或其它不足的地方。
模块的独立性：是指软件系统中每个模块只涉及软件要求的具体的子功能，而和软件系统中其他的模块的接口是简单的。
2.2系统功能需求本软件可对登录的用户类型权限进行分类,不同的用户的类型对应的操作功能不同。
车辆采购部门: 可实现对车辆的采购入库单,车辆附加单的添加,对以存在的入库单可根据车辆采购时间,车辆入库编号,车辆编号和采购业务员查询;可对已采购的车辆进行统计,统计的方式分为按采购日期统计和采购业务员统计。
仓库管理部门: 可对所有当前在库的车辆信息进行查询查看,查看移库单和入库单的信息,并可查询当前在库的车辆信息,对车辆可进行进销存统计,并可对库存的车辆进行移库处理,并进行保存。
销售管理部门: 查看当前仓库中的所有库存车辆信息,供用户选择要购买的车辆,操作员可对新售出的车辆售出信息添加至车辆售出信息表中;当仓库中没有客户所要求的汽车时,销售人员可将客户要求的车辆信息和客户信息添加至预售信息表中;在该模块,操作员可已销售的车辆信息进行统计,销售统计的方式分为按业务员统计和按销售日期统计,分别统计出销售的车辆数目,采购总额,销售总额和利润.销售人员在该模块可对库存的车辆按厂商编号进行统计.对于销售单信息可按业务员和销售时间的方式进行统计。
实验报告规实 验 报 告姓 名 学 号 班 级 成 绩实验名称 超市进销存管理系统的UML建模 实验日期一．实验容基于OO设计与分析方法，用统模语言UML完成一个超市进销存管理系统要求：软件系统模型包括8种建模图，其中至少包含三个主要用例的用例脚本描述、顺序图、活动图和两个有较复杂行为的类的实例状态图。
二．需求分析文档描述超市进销存管理系统要求能对超市的进、销、存行为进行管理，并且能根据不同权限的系统用户的需求进行报表的生成和查询，为超市管理者的决策提供协助。
当库存和在架商品数量低于临界值时，能发出警报，提醒库存管理人员。
当销售人员售出商品时，记录的在架商品的数量能相应的减少出售数量。
能进行人员的日常管理。
三．设计方法、思路和主要技术设计方法、思路：根据系统需要实现的功能，我将系统划分成五个子系统，分别是销售部、进货部、库存部、会计部、经理室。
分别用于实现商品的销售，商品的进货，商品的库存，金钱和报表，人事和决策的管理。
主要技术：UML四．软件系统建模（包括完整建模图） （一）系统用例图（1）企业级用例图（2）系统级用例图（3）销售部用例图（4）进货部用例图用例生成定单”的描述用例名称 生成定单标识符 SP0001用例描述 当进货员收到经理发出的定货单，联系供货商，谈好价格，报经理审核后，生成定单，用例结束。
参预者进货员 经理 供货商优先级 1状态 未审核前置条件 定货员收到经理发出的定货单后置条件 定货基本操作流程 进货员根据定货表选择多家供货商联系，谈好价格，将多家供货商的价格报经理审核，由经理选择供货商，然后进货员生成定单。
可选操作流程 进货员根据定货表先选择一家供货商联系，谈好价格，将价格报经理审核，审核通过，生成定单，不通过再联系下一家供货商。
被泛化的用例 无被包含的用例 无被扩展的用例 无（5）库存部用例图用例货物上架”描述用例名称 货物上架标识符 SP0003用例描述 当在架商品数量低于最小临界值，库存员收到警报，将库存货物摆上货架，用例结束。

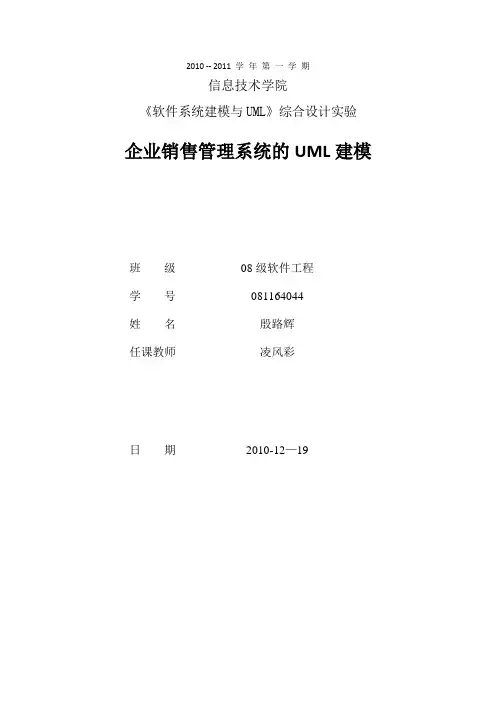

2010 -- 2011 学年第一学期信息技术学院《软件系统建模与UML》综合设计实验企业销售管理系统的UML建模班级08级软件工程学号081164044姓名殷路辉任课教师凌风彩日期2010-12—19目录1。
需求分析 (3)1.1 功能性需求 (3)2。
系统建模 (3)2。
1 建立系统用例模型 (3)2。
1.1 分析系统角色 (3)2.1.2 功能模块用例化及用例说明 (7)2.2 创建系统静态模型 (13)2。
2。
1 提取系统实体图 (13)2.2。
2 数据模型设计 (14)2.2.3 提取系统类图和接口 (15)2.3 创建系统动态模型 (15)2。
3.1 创建序列图和协作图 (15)2.3.2 创建状态图 (16)2.3。
3 创建活动图 (17)2。
4 创建系统的部署模型 (18)2。
4。
1 构件图 (18)2.4。
2 部署图 (18)企业销售管理系统1.需求分析1.1 功能性需求●销售人员能够对自己的客户进行管理,包括对客户信息的添加、删除、修改、查询、查看和导出报表。
●销售人员能够实时记录与客户的售前跟踪情况。
●销售人员可以对客户的联系人信息进行管理，包括联系人信息的添加、删除、修改、查询和查看。
●销售人员能够记录在售前跟踪客户的过程中产生的竞争对手的情况●跟踪成功后,销售人员可以管理与自己客户产生的合同和订单.●每个销售人员只能够管理和查看自己的客户信息。
●销售总监能够查看和导出所有销售人员的客户信息和销售信息，但不能够添加、删除和修改的操作.●系统业务人员可以把离职的销售人员的客户转移给其他一个或多个销售人员。
●销售人员、销售总监和系统业务人员可以修改自己密码.●系统业务人员可以重置销售人员、销售总监，以及自己的密码。
●系统业务人员只能查看离职销售人员的客户的姓名,其他信息不可以查看和管理。
●系统业务人员可以对销售人员的信息进行管理，包括对销售人员的添加、修改、删除、查询和导出报表。

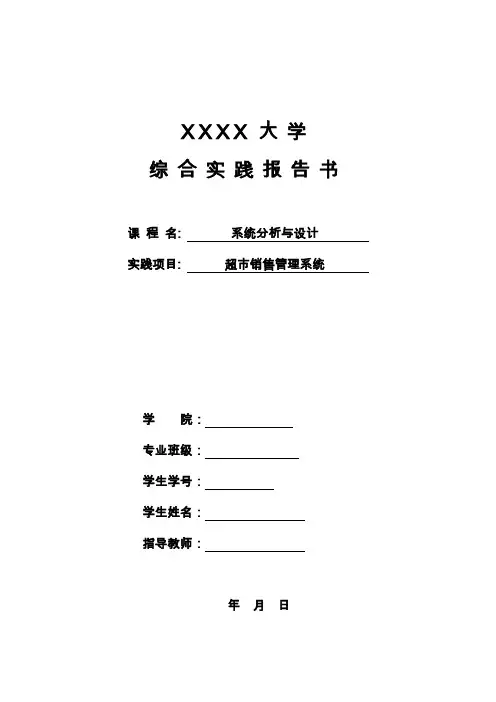

X X X X大学综合实践报告书课程名: 系统分析与设计实践项目: 超市销售管理系统学院：专业班级：学生学号：学生姓名：指导教师：年月日目录第一章引言 (1)1.1 目的及范围 (1)1.2 术语 (1)1.3 文档结构 (1)第二章需求说明 (2)2.1 系统参与者 (2)2.2 系统用例 (2)2.3 补充规格说明 (7)2.4 业务规则 (8)2.5 领域对象分析 (9)2.5.1领域类图 (9)2.5.2领域类说明 (10)第三章架构设计说明 (11)3.1 逻辑视图 (11)3.2 进程视图 (12)3.3 开发视图 (12)3.4 物理视图 (13)3.5 用例视图 (14)第四章用例实现 (15)4.1处理销售 (15)4.2 管理员工 (16)4.3 管理销售 (18)4.4办理会员卡 (19)4.5 兑换礼品 (20)4.6上架商品 (21)4.7下架商品 (22)第五章设计类说明 (23)5.1 设计类字典 (23)5.2 物理包设计 (30)参考文献 (31)心得体会 (32)第一章引言1.1 目的及范围为了提高超市运作效率，方便进行超市管理，辅助提高超市的决策水平，降低经营成本，提高效益，增强超市扩展力，提供有效的技术保证。
本系统适用范围中小型超市1.2 术语参与者：系统的参与者UI：界面POS:销售终端1.3 文档结构根据UML设计方法，该文档有引言，系统需求设计，系统视图，用例实现，设计类说明第二章需求说明2.1 系统参与者总经理：超市负责人，负责管理员工，和管理销售销售经理：负责管理部分商品类型，上下架商品收银员：只负责处理销售前台服务员：负责办理会员卡与兑换礼品2.2 系统用例用例名：处理销售参与者：收银员前置条件：收银员必须经过确认和认证。
后置条件：存储销售信息。
准确计算税金。
更新账务和库存信息。
生成票据。
记录支付授权的批准。
主成功场景：1.顾客携带所购的商品到收银台通过POS机存款。
软件建模与UML 实验报告网上图书销售系统学院：计算机学院专业班级：计科0903班姓名：李宏媛学号：0908030308日期：2012年12月5日网上图书销售系统一、实验目的与要求通过一个具体的、完整的建模系统实例，加深对UML的理解与掌握。
二、实验内容首先，对网上图书销售系统系统进行需求分析，然后，在此基础之上完成对该系统的建模工作。
三、实验步骤1：系统的总体功能需求网上图书销售系统是一个复杂的电子商务系统，它必须提供用户的接口以及用户登录并选择喜好的图书；同时还必须提供系统的管理接口以供管理员和一般的网站工作人员处理客户订单并维护网站正常运作。
系统总体功能需求框图如下所示。
(1)用户接口模块：用户接口是网站用户使用图书销售系统服务的入口，所有的在线用户都通过浏览器登网站，进行查询，订购操作。
此模块包括了用户信息维护，商品查询，订购商品和订单维护4个部分。
(2)管理员接口模块：管理员接口是系统提供给网站维护和管理人员的接口。
此模块包商品信息维护，内部员工信息维护，订单处理，销售情况查询，报表维护5个部分。
其中一般工作人员只有订单处理的权限，而管理员具有所有的管理权限。
（3）数据服务模块：数据服务是系统正常运行的基础，包括客户的查询，订单的保存；网站工作人员的订单处理；网站管理员的销售情况查询和分析。
2、系统的用例图确定参与者：在本系统的UML建模中，可以创建的参与者包括顾客，管理员，一般员工创建用例：根据业务流程，本系统的用例包括：订单处理，订单维护，订单状态查询，个人信息维护;订购；接收发货；库存查询；缺货拒绝；商品查询;商品信息维护；销售查询；员工信息维护；报表维护；订单增加；订单删除。
1）、创建用例图，管理员和员工的用例图如下所示2）、顾客的用例图，如下所示：3、系统的活动图顾客购买商品和管理员处理订单的活动图如图所示：4、系统中的类（1）参与者相关的类系统中和参与者相关的类的类图如下：（2）各类之间的关系类不是单独一个模块，各个类之间是存在联系。

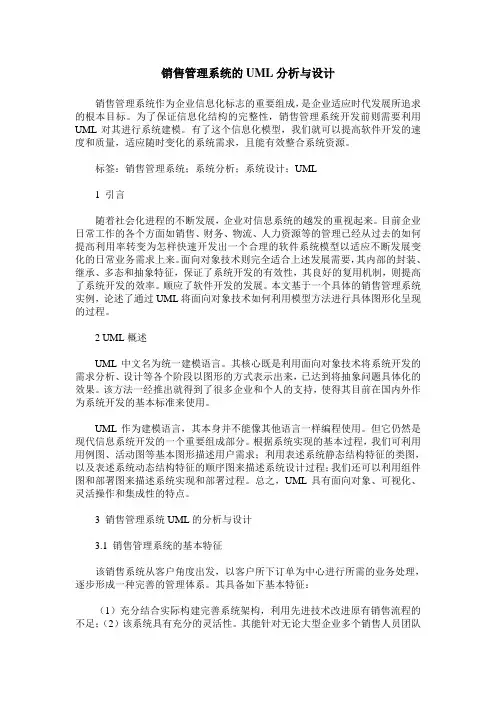

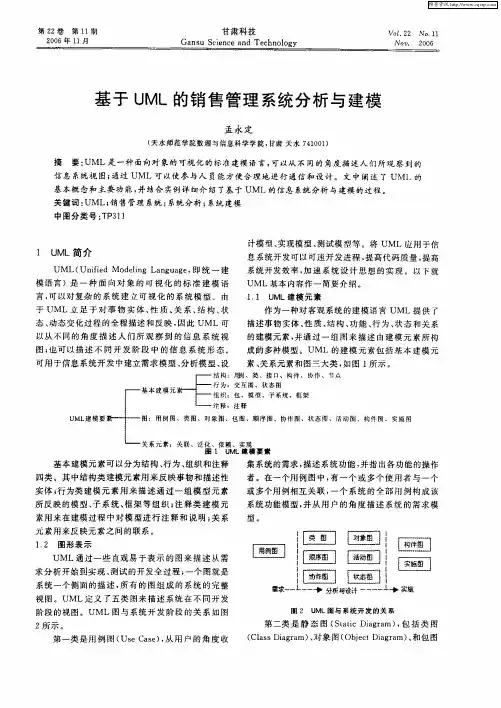

销售管理系统的UML分析与设计销售管理系统作为企业信息化标志的重要组成，是企业适应时代发展所追求的根本目标。
为了保证信息化结构的完整性，销售管理系统开发前则需要利用UML对其进行系统建模。
有了这个信息化模型，我们就可以提高软件开发的速度和质量，适应随时变化的系统需求，且能有效整合系统资源。
标签：销售管理系统；系统分析；系统设计；UML1 引言随着社会化进程的不断发展，企业对信息系统的越发的重视起来。
目前企业日常工作的各个方面如销售、财务、物流、人力资源等的管理已经从过去的如何提高利用率转变为怎样快速开发出一个合理的软件系统模型以适应不断发展变化的日常业务需求上来。
面向对象技术则完全适合上述发展需要，其内部的封装、继承、多态和抽象特征，保证了系统开发的有效性，其良好的复用机制，则提高了系统开发的效率。
顺应了软件开发的发展。
本文基于一个具体的销售管理系统实例，论述了通过UML将面向对象技术如何利用模型方法进行具体图形化呈现的过程。
2 UML概述UML中文名为统一建模语言。
其核心既是利用面向对象技术将系统开发的需求分析、设计等各个阶段以图形的方式表示出来，已达到将抽象问题具体化的效果。
该方法一经推出就得到了很多企业和个人的支持，使得其目前在国内外作为系统开发的基本标准来使用。
UML作为建模语言，其本身并不能像其他语言一样编程使用。
但它仍然是现代信息系统开发的一个重要组成部分。
根据系统实现的基本过程，我们可利用用例图、活动图等基本图形描述用户需求；利用表述系统静态结构特征的类图，以及表述系统动态结构特征的顺序图来描述系统设计过程；我们还可以利用组件图和部署图来描述系统实现和部署过程。
总之，UML具有面向对象、可视化、灵活操作和集成性的特点。
3 销售管理系统UML的分析与设计3.1 销售管理系统的基本特征该销售系统从客户角度出发，以客户所下订单为中心进行所需的业务处理，逐步形成一种完善的管理体系。
其具备如下基本特征：（1）充分结合实际构建完善系统架构，利用先进技术改进原有销售流程的不足；（2）该系统具有充分的灵活性。
