二极管半波整流电路概要

半波整流电路原理图
半波整流电路
图1半波整流电路
图1是一种最简略的整流电路。

它由电源变压器B、整流二极管D和负载电阻Rfz构成。

变压器把市电电压改换为所需求的交变电压e2，D再把沟通电改换为脉动直流电。

下面从图2的波形图上看看二极管是怎么整流的。

图2整流波形
变压器次级电压e2，是一个方向和巨细都随时刻改动的正弦波电压，它的波形如图2（a）所示。

在0～pi;时刻内，e2为正半周即变压器上端为正下端为负。

此刻整流二极管接受正向电压而导通，e2经过它加在负载电阻Rfz上，在pi;～2pi;时刻内，e2为负半周，变压器次级下端为正，上端为负。

这时D接受反向电压，不导通，Rfz上无电压。

在2pi;～3pi;时刻内，重复0～pi;时刻的进程，而在3pi;～4pi;时刻内，又重复pi;～2pi;时刻的进程这么重复下去，沟通电的负半周就被削掉了，只需正半周经过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图2（b）所示，到达了整流的意图，可是，负载电压Usc。

以及负载电流的巨细还随时刻而改动，因而，通常称它为脉动直流。

这种除掉半周、留下半周的整流办法，叫半波整流。

不丑陋出，半波整说是以献身一半沟通为价值而沟通整流作用的，电流运用率很低（核算标明，整流得出的半波电压在悉数周期内的均匀值，即负载上的直流电压Usc=0.45e2）因而常用在高电压、小电流的场合，而在通常无线电设备中很少选用。

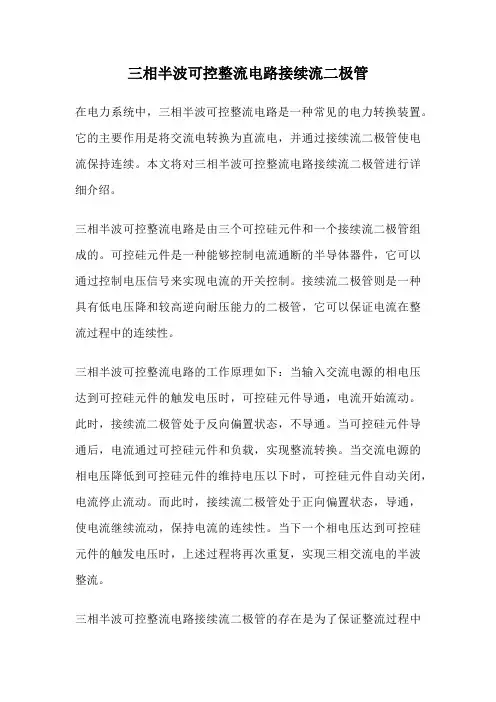

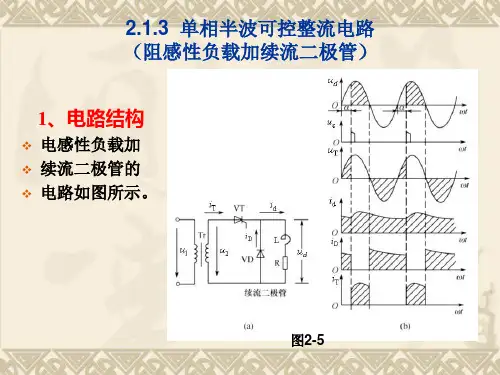

三相半波可控整流电路接续流二极管在电力系统中，三相半波可控整流电路是一种常见的电力转换装置。

它的主要作用是将交流电转换为直流电，并通过接续流二极管使电流保持连续。

本文将对三相半波可控整流电路接续流二极管进行详细介绍。

三相半波可控整流电路是由三个可控硅元件和一个接续流二极管组成的。

可控硅元件是一种能够控制电流通断的半导体器件，它可以通过控制电压信号来实现电流的开关控制。

接续流二极管则是一种具有低电压降和较高逆向耐压能力的二极管，它可以保证电流在整流过程中的连续性。

三相半波可控整流电路的工作原理如下：当输入交流电源的相电压达到可控硅元件的触发电压时，可控硅元件导通，电流开始流动。

此时，接续流二极管处于反向偏置状态，不导通。

当可控硅元件导通后，电流通过可控硅元件和负载，实现整流转换。

当交流电源的相电压降低到可控硅元件的维持电压以下时，可控硅元件自动关闭，电流停止流动。

而此时，接续流二极管处于正向偏置状态，导通，使电流继续流动，保持电流的连续性。

当下一个相电压达到可控硅元件的触发电压时，上述过程将再次重复，实现三相交流电的半波整流。

三相半波可控整流电路接续流二极管的存在是为了保证整流过程中的电流连续性。

在传统的半波整流电路中，由于只有一个可控硅元件，当可控硅元件关闭时，电流将中断，无法保证电流的连续性。

而接续流二极管的引入，使得在整流过程中，电流始终有通路可供流动，保证了电流的连续性。

三相半波可控整流电路接续流二极管在电力系统中具有重要的应用价值。

它可以将交流电转换为直流电，为后续的电力转换和供电提供了便利。

同时，接续流二极管的引入也提高了整流电路的效率和稳定性。

然而，在实际应用中，由于可控硅元件和接续流二极管的特性限制，需要合理选择和配置这两个元件，以确保整流电路的正常工作。

总结起来，三相半波可控整流电路接续流二极管是一种常见的电力转换装置，它可以将交流电转换为直流电，并通过接续流二极管保证电流的连续性。

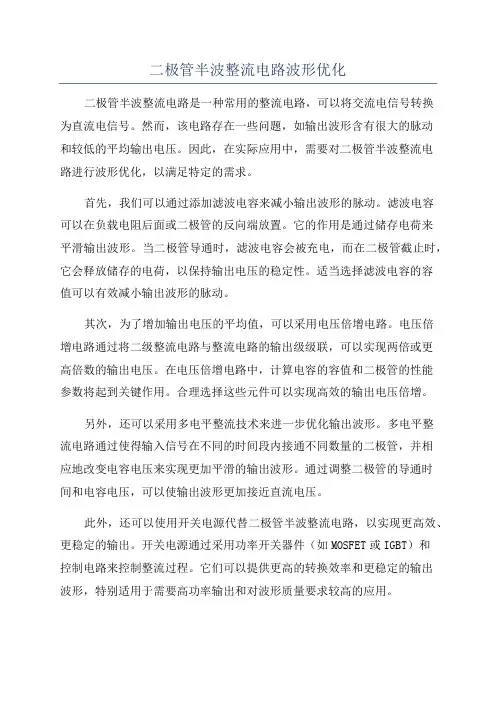

二极管半波整流电路波形优化二极管半波整流电路是一种常用的整流电路，可以将交流电信号转换为直流电信号。

然而，该电路存在一些问题，如输出波形含有很大的脉动和较低的平均输出电压。

因此，在实际应用中，需要对二极管半波整流电路进行波形优化，以满足特定的需求。

首先，我们可以通过添加滤波电容来减小输出波形的脉动。

滤波电容可以在负载电阻后面或二极管的反向端放置。

它的作用是通过储存电荷来平滑输出波形。

当二极管导通时，滤波电容会被充电，而在二极管截止时，它会释放储存的电荷，以保持输出电压的稳定性。

适当选择滤波电容的容值可以有效减小输出波形的脉动。

其次，为了增加输出电压的平均值，可以采用电压倍增电路。

电压倍增电路通过将二级整流电路与整流电路的输出级级联，可以实现两倍或更高倍数的输出电压。

在电压倍增电路中，计算电容的容值和二极管的性能参数将起到关键作用。

合理选择这些元件可以实现高效的输出电压倍增。

另外，还可以采用多电平整流技术来进一步优化输出波形。

多电平整流电路通过使得输入信号在不同的时间段内接通不同数量的二极管，并相应地改变电容电压来实现更加平滑的输出波形。

通过调整二极管的导通时间和电容电压，可以使输出波形更加接近直流电压。

此外，还可以使用开关电源代替二极管半波整流电路，以实现更高效、更稳定的输出。

开关电源通过采用功率开关器件（如MOSFET或IGBT）和控制电路来控制整流过程。

它们可以提供更高的转换效率和更稳定的输出波形，特别适用于需要高功率输出和对波形质量要求较高的应用。

综上所述，通过添加滤波电容、采用电压倍增电路、多电平整流技术或使用开关电源，可以有效优化二极管半波整流电路的输出波形。

这些方法可以根据需求进行灵活选择和组合，并结合实际电路设计和性能要求进行合理调整，以实现更好的整流效果。

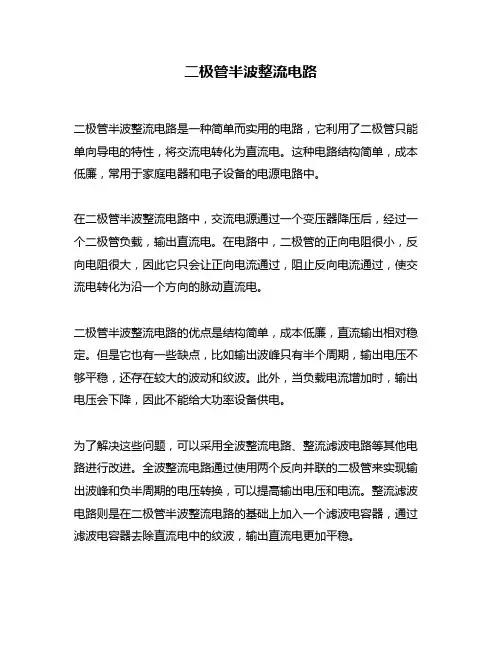

二极管半波整流电路
二极管半波整流电路是一种简单而实用的电路，它利用了二极管只能单向导电的特性，将交流电转化为直流电。

这种电路结构简单，成本低廉，常用于家庭电器和电子设备的电源电路中。

在二极管半波整流电路中，交流电源通过一个变压器降压后，经过一个二极管负载，输出直流电。

在电路中，二极管的正向电阻很小，反向电阻很大，因此它只会让正向电流通过，阻止反向电流通过，使交流电转化为沿一个方向的脉动直流电。

二极管半波整流电路的优点是结构简单，成本低廉，直流输出相对稳定。

但是它也有一些缺点，比如输出波峰只有半个周期，输出电压不够平稳，还存在较大的波动和纹波。

此外，当负载电流增加时，输出电压会下降，因此不能给大功率设备供电。

为了解决这些问题，可以采用全波整流电路、整流滤波电路等其他电路进行改进。

全波整流电路通过使用两个反向并联的二极管来实现输出波峰和负半周期的电压转换，可以提高输出电压和电流。

整流滤波电路则是在二极管半波整流电路的基础上加入一个滤波电容器，通过滤波电容器去除直流电中的纹波，输出直流电更加平稳。

需要注意的是，在二极管半波整流电路中，两极性符号的二极管应该选择适当的二极管，以确保其正向均流能力足够强。

同时为增强电路的稳定性和可靠性，可以在直流输出端加入一个稳压器件。

总之，二极管半波整流电路是一种常见的电路结构，其结构简单、成本低廉，适用于一些低功率家用电器和电子设备的电源电路中。

当需要更高的电压和电流，以及更好的电路稳定性和可靠性时，可以采用全波整流电路、整流滤波电路等其他方案来进行升级改进。

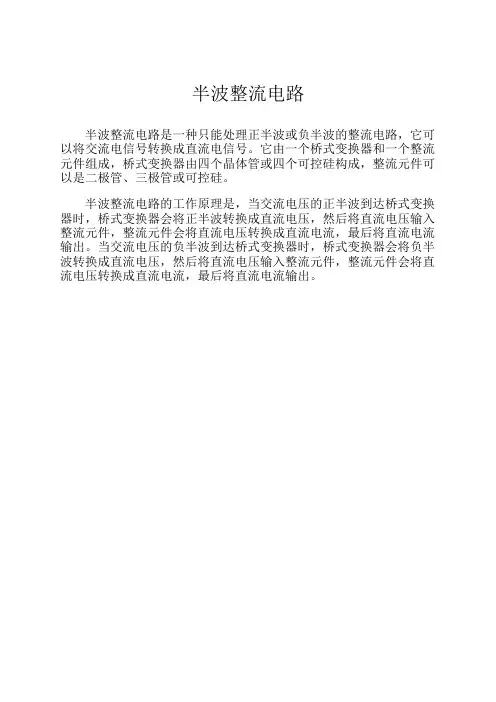

半波整流电路
半波整流电路是一种只能处理正半波或负半波的整流电路，它可以将交流电信号转换成直流电信号。

它由一个桥式变换器和一个整流元件组成，桥式变换器由四个晶体管或四个可控硅构成，整流元件可以是二极管、三极管或可控硅。

半波整流电路的工作原理是，当交流电压的正半波到达桥式变换器时，桥式变换器会将正半波转换成直流电压，然后将直流电压输入整流元件，整流元件会将直流电压转换成直流电流，最后将直流电流输出。

当交流电压的负半波到达桥式变换器时，桥式变换器会将负半波转换成直流电压，然后将直流电压输入整流元件，整流元件会将直流电压转换成直流电流，最后将直流电流输出。

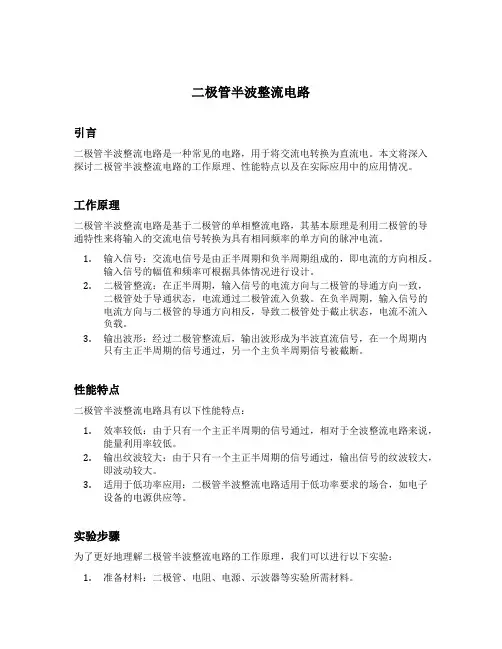

二极管半波整流电路引言二极管半波整流电路是一种常见的电路，用于将交流电转换为直流电。

本文将深入探讨二极管半波整流电路的工作原理、性能特点以及在实际应用中的应用情况。

工作原理二极管半波整流电路是基于二极管的单相整流电路，其基本原理是利用二极管的导通特性来将输入的交流电信号转换为具有相同频率的单方向的脉冲电流。

1.输入信号：交流电信号是由正半周期和负半周期组成的，即电流的方向相反。

输入信号的幅值和频率可根据具体情况进行设计。

2.二极管整流：在正半周期，输入信号的电流方向与二极管的导通方向一致，二极管处于导通状态，电流通过二极管流入负载。

在负半周期，输入信号的电流方向与二极管的导通方向相反，导致二极管处于截止状态，电流不流入负载。

3.输出波形：经过二极管整流后，输出波形成为半波直流信号，在一个周期内只有主正半周期的信号通过，另一个主负半周期信号被截断。

性能特点二极管半波整流电路具有以下性能特点：1.效率较低：由于只有一个主正半周期的信号通过，相对于全波整流电路来说，能量利用率较低。

2.输出纹波较大：由于只有一个主正半周期的信号通过，输出信号的纹波较大，即波动较大。

3.适用于低功率应用：二极管半波整流电路适用于低功率要求的场合，如电子设备的电源供应等。

实验步骤为了更好地理解二极管半波整流电路的工作原理，我们可以进行以下实验：1.准备材料：二极管、电阻、电源、示波器等实验所需材料。

2.搭建电路：按照电路原理图搭建二极管半波整流电路。

3.测试电路：接入电源后，将示波器连接到负载端，观察输出信号的波形。

4.分析结果：根据示波器显示的波形，分析实验结果，验证二极管半波整流电路的工作原理。

实际应用二极管半波整流电路在实际应用中有着广泛的应用场景，如：1.电源供应：二极管半波整流电路常用于电子设备的电源供应，可以将交流电转换为直流电，为设备提供稳定的电源。

2.电动车充电器：电动车充电器中的整流电路通常采用二极管半波整流电路，将交流电转换为直流电供电给电动车电池。

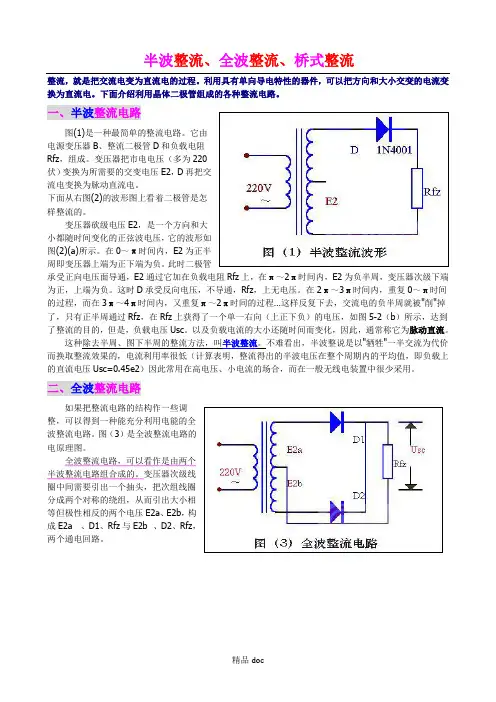

半波整流全波整流桥式整流的详细介绍适合入门者HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】半波整流、全波整流、桥式整流整流，就是把交流电变为直流电的过程。

利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。

下面介绍利用晶体二极管组成的各种整流电路。

一、半波整流电路图(1)是一种最简单的整流电路。

它由电源变压器B、整流二极管D和负载电阻Rfz，组成。

变压器把市电电压（多为220伏）变换为所需要的交变电压E2，D再把交流电变换为脉动直流电。

下面从右图(2)的波形图上看着二极管是怎样整流的。

变压器砍级电压E2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图(2)(a)所示。

在0～π时间内，E2为正半周即变压器上端为正下端为负。

此时二极管承受正向电压面导通，E2通过它加在负载电阻Rfz上，在π～2π时间内，E2为负半周，变压器次级下端为正，上端为负。

这时D承受反向电压，不导通，Rfz，上无电压。

在2π～3π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc。

以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、图下半周的整流方法，叫半波整流。

不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc=0.45e2）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。

图（3）是全波整流电路的电原理图。

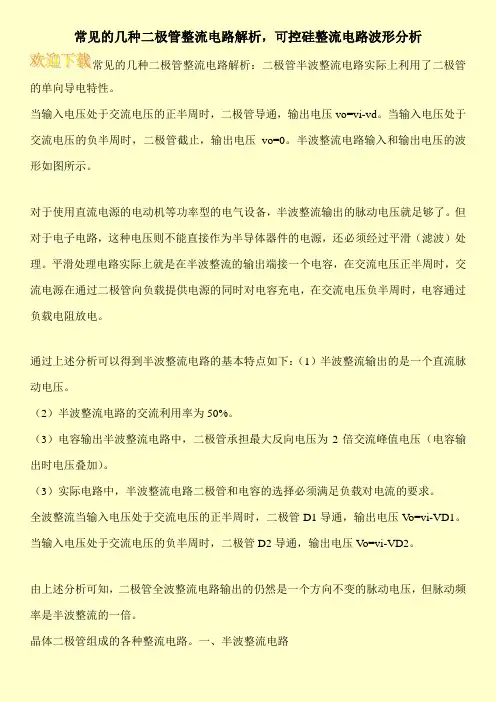

常见的几种二极管整流电路解析，可控硅整流电路波形分析常见的几种二极管整流电路解析：二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压vo=vi-vd。

当输入电压处于交流电压的负半周时，二极管截止，输出电压vo=0。

半波整流电路输入和输出电压的波形如图所示。

对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。

通过上述分析可以得到半波整流电路的基本特点如下：（1）半波整流输出的是一个直流脉动电压。

（2）半波整流电路的交流利用率为50%。

（3）电容输出半波整流电路中，二极管承担最大反向电压为2倍交流峰值电压（电容输出时电压叠加）。

（3）实际电路中，半波整流电路二极管和电容的选择必须满足负载对电流的要求。

全波整流当输入电压处于交流电压的正半周时，二极管D1导通，输出电压V o=vi-VD1。

当输入电压处于交流电压的负半周时，二极管D2导通，输出电压V o=vi-VD2。

由上述分析可知，二极管全波整流电路输出的仍然是一个方向不变的脉动电压，但脉动频率是半波整流的一倍。

晶体二极管组成的各种整流电路。

一、半波整流电路。

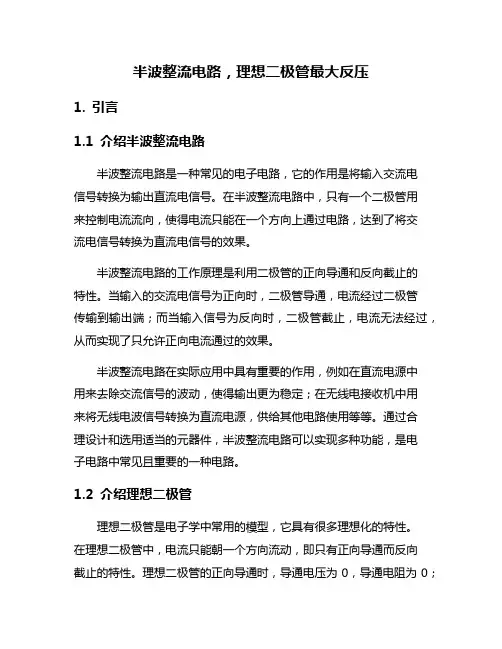

半波整流电路，理想二极管最大反压1. 引言1.1 介绍半波整流电路半波整流电路是一种常见的电子电路，它的作用是将输入交流电信号转换为输出直流电信号。

在半波整流电路中，只有一个二极管用来控制电流流向，使得电流只能在一个方向上通过电路，达到了将交流电信号转换为直流电信号的效果。

半波整流电路的工作原理是利用二极管的正向导通和反向截止的特性。

当输入的交流电信号为正向时，二极管导通，电流经过二极管传输到输出端；而当输入信号为反向时，二极管截止，电流无法经过，从而实现了只允许正向电流通过的效果。

半波整流电路在实际应用中具有重要的作用，例如在直流电源中用来去除交流信号的波动，使得输出更为稳定；在无线电接收机中用来将无线电波信号转换为直流电源，供给其他电路使用等等。

通过合理设计和选用适当的元器件，半波整流电路可以实现多种功能，是电子电路中常见且重要的一种电路。

1.2 介绍理想二极管理想二极管是电子学中常用的模型，它具有很多理想化的特性。

在理想二极管中，电流只能朝一个方向流动，即只有正向导通而反向截止的特性。

理想二极管的正向导通时，导通电压为0，导通电阻为0；而在反向截止时，阻抗无限大，即不存在反向漏电流。

这样的特性使得理想二极管在电路中起着非常重要的作用。

理想二极管的特性使得它可以被用于各种电子电路中，例如整流电路、开关电路等。

在半波整流电路中，理想二极管的导通特性可以将输入信号的负半周去除，从而实现了信号的单向传输。

理想二极管的快速响应和低损耗的特性也使得它在高频电路中得到广泛应用。

理想二极管虽然只是一个理想化的模型，但是在实际电路设计中却发挥着非常重要的作用。

它的特性使得电路设计者能够更好地理解电子器件的工作原理，并且在实际应用中发挥其最大的功效。

理想二极管的引入，为电子学的发展提供了重要的理论基础，也为电子设备的研发和应用带来了更多的可能性。

1.3 概述最大反压的概念最大反压是指在半波整流电路中，理想二极管所能承受的最大反向电压。

二极管半波整流电路电压增大一、引言在现代科技日益发达的背景下，电力供应已成为现代社会运转的基础。

然而，电力的稳定性和合理利用仍然是一个重要的议题。

在我们日常生活中，许多设备和电子元件都需要不间断的直流电供应来正常运行。

其中，二极管半波整流电路作为一种常见的电源变换方式，具有将交流电转化为单向直流电的功能，被广泛应用于电子设备中。

本文将深入探讨二极管半波整流电路的工作原理以及如何增大其输出电压的技术方法。

二、二极管半波整流电路的工作原理1. 整流电路的基本概念在深入理解二极管半波整流电路之前，我们首先需要了解整流电路的基本概念。

整流电路是将交流电转化为直流电的过程。

它的主要目的是通过将电流方向限制在一个方向上，使得电流能够单向流动，从而实现电力的有效传输和使用。

2. 二极管半波整流电路的原理二极管半波整流电路是最简单的整流电路之一，它由一个二极管和负载电阻组成。

其工作原理如下：- 正半周期：在正半周期中，输入交流电的电压是正的，二极管导通，电流可以从电源向负载电阻流动。

这样，输出电压呈现正向半波整流的状态。

- 负半周期：在负半周期中，输入交流电的电压是负的，二极管截止，电流无法流过二极管，因此电路中没有输出电压。

以此保证了输出电压的单向性。

通过这种方式，二极管半波整流电路将交流电转化为具有单向流动的直流电。

但是，由于输出电压的幅度等于输入交流电的正半周期幅度，因此输出电压较小，往往不能满足实际需求。

那么如何增大二极管半波整流电路的输出电压呢？三、增大二极管半波整流电路输出电压的技术方法1. 添加电容滤波器为了增大二极管半波整流电路的输出电压，我们可以在电路中添加一个电容滤波器。

电容滤波器能够平滑输出电压的波动，使其更接近直流电。

- 场景设想：假设我们有一个交流电源，输出电压为Vrms，并且我们想要将其转化为直流电，使得负载电阻RL上的电压尽量接近Vmax。

- 方法步骤：我们选择一个合适的电容值C，并将其连接到电路的输出端口。

半波同步整流电路概述及解释说明1. 引言1.1 概述半波同步整流电路是一种常见的电源变换电路，用于将交流电转换为直流电。

该电路通过在功率开关元件与二极管之间加入一个辅助开关元件，可以有效降低二极管的损耗，并提高整流效率。

近年来，随着功率电子技术的快速发展，半波同步整流电路在各个领域得到了广泛应用。

1.2 文章结构本文将首先介绍半波同步整流电路的工作原理和特点，并探讨其在不同应用领域中的优势。

然后，我们将详细讨论设计和组成该电路所需考虑的元器件选择与参数设计、稳压器设计与控制方法以及过温保护及故障检测机制等方面内容。

接下来，通过实例分析和应用案例研究，我们将进一步验证半波同步整流电路在实际应用中的可行性和性能表现。

最后，在结论部分总结回顾本文主要观点和发现，并对未来半波同步整流电路的发展进行展望和建议。

1.3 目的本文旨在全面介绍半波同步整流电路的原理、设计与组成以及应用案例，以增加读者对该电路的理解和认知。

同时，通过实际案例分析，探索半波同步整流电路在各个领域中的应用潜力，并为未来该领域的研究和发展提供参考和启示。

希望本文可以对相关领域从业人员、研究者和爱好者有所帮助，并推动半波同步整流电路技术的进一步创新和应用。

（注：为方便回答，请参考以上内容进行编辑补充，无需逐条回答）2. 半波同步整流电路的原理2.1 工作原理半波同步整流电路是一种常见的变换电源拓扑结构，用于将交流电转换为直流电。

其工作原理基于MOS管的开关操作和电感元件的储能和释能。

在正半周期中，MOS管处于导通状态，使得变压器中的磁场能量通过滤波电容传输到负载上，同时在负半周期中将负载的反向电压通过二极管导通放电，形成回路共同工作。

由于半波同步整流电路使用了同步开关，相比传统的硅二极管整流方式具有更高的效率和更小的功耗。

它在每个周期内只对输入信号进行一次开关操作，减少了功耗损耗，并且与高频脉冲宽度调制（PWM）控制相结合，可以实现更精确地输出稳定直流电压。

单向半波整流电路的原理
单向半波整流电路是一种简单的电路，用于将交流电转变为直流电。

其原理如下：
1. 单向导电元件：单向半波整流电路中的关键部分是一个单向导电元件，通常是一个二极管。

二极管允许电流沿一个方向（正向），而阻断电流沿相反方向（反向）。

2. 输入电压：交流电源作为输入电压提供给整流电路。

3. 输入电阻：为了保护电路和提供稳定的电流，通常会在输入端加入一个电阻。

4. 二极管导通：当输入电压为正向时，二极管处于导通状态，允许电流通过。

5. 二极管截止：当输入电压为反向时，二极管处于截止状态，阻止电流通过。

6. 输出电压：在导通状态下，电流会流经二极管，进而形成输出电压。

由于二极管只允许电流流向一个方向，因此输出电压是一个带有脉动的直流电压，其幅度等于输入电压的正半周期幅度。

总结起来，单向半波整流电路利用二极管的导通特性，只允许正向电流通过，将交流电转换为带有脉动的直流电。

这种电路简单、成本低廉，但输出电压存在脉
动，并且只能利用输入电压的一半电能。

半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路仿真演示设输入交流电压为正弦波，其有效值为V rsm，则半波整流输出脉动电压的有效值为：其中V m为输入电压的最大值，V m=V rms。

对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。

电容输出的二极管半波整流电路仿真演示通过上述分析可以得到半波整流电路的基本特点如下：（1）半波整流输出的是一个直流脉动电压。

（2）半波整流电路的交流利用率为50%。

（3）电容输出半波整流电路中，二极管承担最大反向电压为2倍交流峰值电压（电容输出时电压叠加）。

（3）实际电路中，半波整流电路二极管和电容的选择必须满足负载对电流的要求。

全波整流当输入电压处于交流电压的正半周时，二极管D1导通，输出电压V o=v i-V D1。

当输入电压处于交流电压的负半周时，二极管D2导通，输出电压V o=v i-V D2。

二极管全波整流电路仿真演示由上述分析可知，二极管全波整流电路输出的仍然是一个方向不变的脉动电压，但脉动频率是半波整流的一倍。

通过与半波整流相类似的计算，可以得到全波整流输出电压有效值V orsm=0.9U rsm。

全波整流输出的直流脉动电压仍然不能满足电子电路对直流电源的要求，必须经过平滑（滤波）处理。

与半波整流相同，平滑处理电路是在全波整流的输出端接一个电容。

电容在脉动电压的两个峰值之间向负载放电，使输出电压得到相应的平滑。

半波整流电路的工作过程
半波整流电路是一种常用的电源电路，通常用于将正弦交流电源转换为脉冲直流电源。

它的工作原理是通过一些简单的电子元件，将电源的一半波形进行整流处理，然后输出为
脉冲直流信号，用于驱动其他电路或设备。

半波整流电路的工作过程很简单，它只需要一个二极管和一个负载电阻就可以实现。

在正弦交流电源的供电下，当电压为正时，二极管导通，负载电阻会得到电流，产生电压降，电压在负载电阻上呈正值。

当电压为负时，二极管截止，负载电阻上没有电流流过，
产生的电压为零。

通过半波整流电路的输出波形可以看出，它只输出正半个周期的波形，而后半个周期
则被截断了。

因此，它的波形是不连续的，只能用于一些对稳定性要求不高的电路，如灯泡、扬声器等简单负载。

在实际应用中，半波整流电路常常需要加入一个滤波器，以去除波形的高频噪声和杂波。

滤波器通常由电容和电感组成，可以将输出信号平滑地过渡到直流水平，从而提高稳
定性和可靠性。

需要注意的是，半波整流电路只能适用于正弦波形，对于非正弦波形（如方波、三角
波等），它的效果不如全波整流电路。

此外，由于半波整流电路只能输出正半个周期的波形，因此它不适用于需要双向电流和高稳定性的电路，如直流电机控制和精密测量等领
域。

总的来说，半波整流电路是一种简单、实用的电源电路，在许多场合都有广泛的应用。

只要合理地设计和选用元件，它就能够提供稳定的电压和电流，为各种电路和设备带来便
利和效益。
