3-2二极管及其整流电路解析

二极管桥式整流电路的基本结构及原理引言在现代电子技术中，电力的转换和控制是不可或缺的。

而整流电路作为一种常见的电力转换电路，在各种电子设备中都有广泛的应用。

本文将介绍一种常见的整流电路，即二极管桥式整流电路，包括其基本结构和工作原理。

1.桥式整流电路的结构桥式整流电路主要由四个二极管和一个负载组成，其基本结构如下图所示：+---->Lo ad|A C In pu t+------>Di o de D1|+---->Di od eD2|+---->Di od eD3|+---->Di od eD4其中，A CI np ut代表交流输入电源，Lo a d代表电路的负载，D1至D4代表四个二极管。

2.桥式整流电路的工作原理桥式整流电路是利用二极管的单向导电性，将交流电转换为直流电的电路。

其工作原理如下：1.当输入交流电的正半周期时，二极管D1和D3导通，D2和D4截断。

电流从D1→Lo ad→D3流过负载，负载得到电流供应。

2.当输入交流电的负半周期时，二极管D2和D4导通，D1和D3截断。

电流从D2→Lo ad→D4流过负载，负载得到电流供应。

通过交流电的正负半周期交替导通，负载得到连续的直流电。

从而实现了交流电到直流电的转换。

3.桥式整流电路的优点桥式整流电路相比其他整流电路具有如下优点：-它可以实现单相或三相交流电的整流，适用范围广泛。

-桥式整流电路稳定性好，整流效率高。

-负载与电源之间的电压降低，减少了功率损耗。

-结构简单、成本低、可靠性高。

-对于功率较大的应用，可以通过并联多个二极管桥来提高整流能力，扩大使用范围。

4.总结二极管桥式整流电路是一种常见且重要的电力转换电路。

通过其独特的结构和工作原理，可以将交流电转换为直流电，为各种电子设备的正常运行提供可靠的电源。

其稳定性好、效率高以及成本低的特点，使得桥式整流电路在各个领域得到广泛应用。

希望本文能帮助读者对二极管桥式整流电路有更深入的理解，并在实践中得到应用。

二极管基本电路与分析方法二极管是一种最简单的半导体器件，具有只能单向导电的特点。

在电子电路中，二极管通常用于整流、限流、调制和混频等功能。

本文将介绍二极管的基本电路和分析方法。

一、二极管基本电路1.正向偏置电路正向偏置电路是将二极管的P端连接到正电压，N端连接到负电压的电路。

这种电路可以使二极管处于导通状态，实现电流流动。

2.逆向偏置电路逆向偏置电路是将二极管的P端连接到负电压，N端连接到正电压的电路。

这种电路可以使二极管处于截止状态，即不导电。

二、二极管分析方法1.静态分析静态分析是指在稳态条件下分析二极管的工作状态。

在正向偏置电路中，如果二极管被接入电路且正向电压大于二极管的正向压降时，二极管处于导通状态；反之，二极管处于截止状态。

在逆向偏置电路中，无论接入电路与否，二极管都处于截止状态。

2.动态分析动态分析是指在变化条件下分析二极管的工作状态。

例如，当正向电压瞬时增加时，二极管可能处于导通状态。

此时，需要考虑二极管的导通压降和电流变化情况。

三、常见二极管电路1.整流电路整流电路是将交流信号转换为直流信号的电路。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路只利用了交流信号的一半，而全波整流电路则利用了交流信号的全部。

整流电路中的二极管起到了只允许电流在一个方向上流动的作用。

2.限流电路限流电路是通过限制电流的大小来保护其他元件不受损坏的电路。

常见的限流电路有稳压二极管电路和过载保护电路。

稳压二极管电路利用二极管的电流-电压特性，使得二极管具有稳定的电流输出能力；过载保护电路则通过限制电流大小来保护负载电路。

3.调制电路调制电路是将低频信息信号调制到高频载波信号上的电路。

常见的调制电路有调幅电路和调频电路。

在调制电路中，二极管起到了快速改变电流或电压的作用，实现信号的调制效果。

4.混频电路混频电路是将两个不同频率的信号进行混合，得到新的频率信号的电路。

在混频电路中，二极管可以起到信号选择和调谐的作用，实现频率混合。

二极管整流电路二极管整流电路是一种常见的电子电路，用于将交流信号转换为直流信号。

这种电路具有简单、可靠和效率高的特点，被广泛应用于各种电子设备中。

一、原理二极管整流电路的原理基于二极管的非线性特性和单向导电性。

二极管在正向偏置时具有低电阻，可以通过电流。

而在反向偏置时，二极管则具有高电阻，电流无法通过。

利用这种特性，可以实现对交流信号的单向导通，从而将其转换为直流信号。

二、半波整流电路半波整流电路是简单且常见的一种二极管整流电路。

它由一个二极管和负载电阻组成。

其工作原理如下：1. 正半周期：当输入信号的正半周期时，二极管正向偏置，导通电流。

此时，输出信号等于输入信号的幅值。

换言之，正半周期的信号被完整地传递到输出端。

2. 负半周期：当输入信号的负半周期时，二极管反向偏置，截止电流。

此时，输出信号为零。

因此，负半周期的信号被屏蔽掉，不传递到输出端。

通过这种方式，半波整流电路实现了将交流信号的负半周期去除，只保留了正半周期，从而获得了一个单向的直流输出信号。

三、全波整流电路全波整流电路可以更有效地利用输入信号，将其完全转换成直流信号。

它由两个二极管和负载电阻组成。

其工作原理如下：1. 正半周期：当输入信号的正半周期时，二极管D1正向偏置，导通电流。

此时，输出信号的电压等于输入信号的幅值。

2. 负半周期：当输入信号的负半周期时，二极管D2反向偏置，导通电流。

此时，输出信号的电压等于负半周期信号的绝对值。

通过将正负半周期的信号叠加，全波整流电路实现了将交流信号转换为只包含正半周期的直流信号。

四、滤波电路在二极管整流电路中，由于转换后的信号仍然存在纹波，因此需要添加滤波电路来减小纹波的幅度，使输出信号更稳定。

常见的滤波电路包括电容滤波器和电感滤波器。

1. 电容滤波器：电容滤波器通过在负载电阻前并联一个电容器，利用电容器对高频信号具有较低阻抗的特点，来减小纹波。

电容滤波器能够滤除纹波的高频成分，将输出信号变得更加平滑。

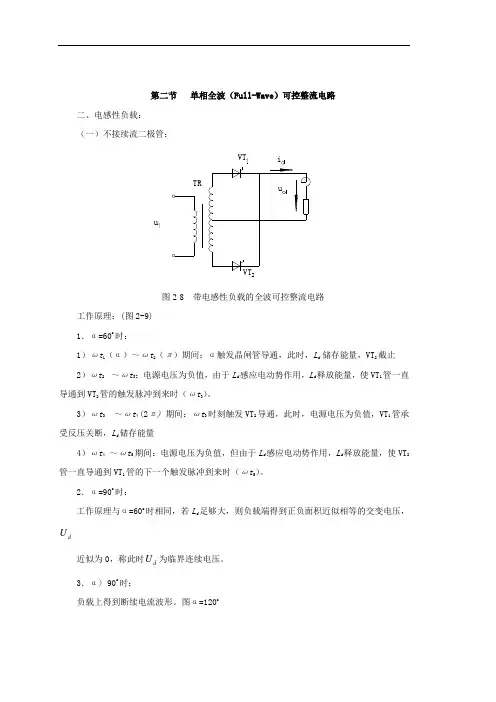

第二节单相全波（Full-Wave）可控整流电路
工作原理：(图2-9)
1．α=60o时：
1）ωt1（α）～ωt2（π）期间：α触发晶闸管导通，此时，L d 储存能量，VT2截止2）ωt2 ～ωt3：电源电压为负值，由于L d感应电动势作用，L d释放能量，使VT1管一直导通到VT2管的触发脉冲到来时（ωt3）。

3）ωt3 ～ωt4(2π)期间：ωt3时刻触发VT2导通，此时，电源电压为负值，VT1管承受反压关断，L d储存能量
4）ωt4～ωt5期间：电源电压为负值，但由于L d感应电动势作用，L d释放能量，使VT2管一直导通到VT1管的下一个触发脉冲到来时（ωt5）。

2．α=90o时：
工作原理与α=60o时相同，若L d足够大，则负载端得到正负面积近似相等的交变电压，U
d
U为临界连续电压。

近似为0，称此时
d
3．α〉90o时：
负载上得到断续电流波形。

图α=120o
3．ωt3 ～ωt4 (2π) 期间：ωt3时刻触发VT2导通，L d储存能量。

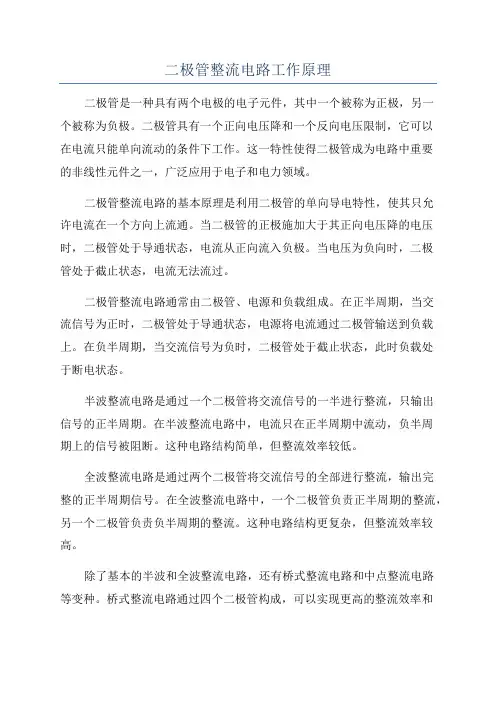

整流二极管的作用及其整流电路
整流电路是一种将交流电信号转换为直流电信号的电路。

它通常由整
流二极管、负载电阻、输入信号源和滤波电容等组成。

整流电路通常分为
半波整流和全波整流两种类型。

半波整流电路是最简单的整流电路之一、它仅利用一个整流二极管和
负载电阻来将交流信号的上半部分（或下半部分）转换为直流信号。

具体
工作过程如下：当输入信号为正半周时，整流二极管导通，电流通过负载
电阻，使得电压在负载上产生一个正的直流电压；而当输入信号为负半周时，整流二极管截止，电路断开，负载上没有电流流过。

因此，经过半波
整流后，输出信号为输入信号的正半周部分。

全波整流电路则是将交流信号的正半周和负半周都转换为直流信号。

它通常由两个整流二极管和负载电阻构成。

工作过程如下：当输入信号为
正半周时，整流二极管D1导通，电流通过负载电阻，使得电压在负载上
产生一个正的直流电压；而当输入信号为负半周时，整流二极管D2导通，电流通过负载电阻，同样使得电压在负载上产生一个正的直流电压。

因此，经过全波整流后，输出信号为输入信号的绝对值。

整流电路还可以加入滤波电容来对转换后的信号进行滤波，使得输出
信号变得更平稳。

滤波电容具有存储电荷的特性，能够在整流电路的截止
阶段补偿负载电阻上的电流波动，使得输出电压变得更加稳定。

总结来说，整流二极管的作用是实现将交流信号转换为直流信号，整
流电路则是利用整流二极管来实现这一转换。

不同类型的整流电路可以选
择半波整流或全波整流，以及是否加入滤波电容来满足具体应用的需求。

二极管整流电路工作原理1.二极管的基本特性二极管是一种半导体器件，由P型半导体和N型半导体组成。

P型半导体具有电子亏损，N型半导体具有电子富余。

当P型半导体和N型半导体接触时，形成一个PN结，该结具有单向导电性。

2.单向导电性在PN结的正向偏置下，即P端连接正电源，N端连接负电源，电流能够从P端流向N端，二极管处于导通状态；反之，PN结的反向偏置下，即P端连接负电源，N端连接正电源，电流几乎无法通过PN结，二极管处于截止状态。

3.单向导电性的应用：二极管整流电路基于二极管的单向导电性，可以将交流信号转化为直流信号。

具体的电路示意图如下：```RAC信号>-----，>，-----+----------->CGND```其中，AC信号表示输入的交流信号，R为电阻，C为电容，箭头方向表示电流的传输方向。

4.工作原理在整流电路中，二极管起到了关键作用，其可以实现单向导电性。

在正半周的时候，电流从二极管的正向执行端P流向负向执行端N，此时二极管处于导通状态，电流经过电阻负载直接流向信号源的负极，实现了信号的半波整流。

在负半周的时候，电流无法从二极管的负向执行端流向正向执行端，此时二极管处于截止状态，实现了信号的突变导通。

由于电容的存在，直流信号能够顺利通过电路，而交流信号则被电容隔绝，从而实现了对交流信号的整流。

5.不同类型的整流电路根据信号的整流方式，二极管整流电路可以分为半波整流电路和全波整流电路。

-半波整流电路：在半波整流电路中，电流只能通过一个半周，另一个半周电路处于截止状态。

因此，输出为输入信号的半波整流波形。

半波整流电路的缺点是只能利用输入信号的一半能量。

-全波整流电路：为了充分利用输入信号的能量，可以使用全波整流电路。

全波整流电路通过使用两个二极管和中心引出两个输出端，不仅在正半周输出正向整流波形，同时在负半周输出反向整流波形，从而实现了对整个交流信号的整流。

总结：二极管整流电路通过利用二极管的单向导电性，将交流信号转化为直流信号。
