基坑降⽔排⽔⽅案甲⽅(建设单位)信息:单位名称:______________________法定代表⼈:____________________项⽬负责⼈:____________________联系电话:______________________⼄⽅(施⼯单位)信息:单位名称:______________________法定代表⼈:____________________项⽬经理:______________________联系电话:______________________⼀、项⽬概述本基坑降⽔排⽔⽅案旨在为甲⽅位于______________________(具体地址)的建设项⽬提供安全、有效的基坑降⽔与排⽔措施,确保基坑开挖及后续施⼯过程的顺利进⾏。
⼄⽅将依据本⽅案组织施⼯,确保⼯程质量、进度与安全。
⼆、⼯程概况基坑尺⼨:⻓______⽶,宽______⽶,深______⽶。
地质条件:根据地质勘察报告,基坑开挖范围内主要⼟层为______,地下⽔位位于地⾯以下______⽶处。
周边环境:基坑周边有______(如建筑物、道路、管线等),需特别注意降⽔对周边环境的影响。
三、降⽔排⽔⽅案降⽔⽅法:采⽤______(如井点降⽔、电渗井降⽔等)⽅法进⾏基坑降⽔。
降⽔井布置原则:根据基坑形状、⼤⼩及地下⽔位情况,合理布置降⽔井位置与数量,确保降⽔效果。
排⽔系统:设置基坑底部排⽔沟与集⽔井,排⽔沟沿基坑边缘布置,集⽔井位于基坑最低点。
采⽤______(如潜⽔泵)进⾏排⽔,确保基坑内⽆积⽔。
监测与调整:设⽴地下⽔位观测井,定期监测地下⽔位变化,及时调整降⽔措施。
根据监测数据,适时调整降⽔井⼯作状态,避免过度降⽔引发地⾯沉降等问题。
四、质量保证措施材料与设备:所有降⽔设备、管材及配件均需符合国家相关标准,进场前进⾏质量检验。
施⼯队伍:⼄⽅将派遣具有丰富经验的降⽔施⼯队伍,确保施⼯质量与安全。
现场管理:建⽴健全的现场管理制度,明确岗位职责,加强施⼯过程监控。
降水排水施工方案1. 引言降水排水施工是建筑工程中一个重要的环节,它涉及到建筑物内外的排水系统的设计和施工。
良好的降水排水施工方案能够确保建筑物在雨水天气中保持干燥,以及有效减少排水不畅导致的严重后果。
本文档将介绍一种常见的降水排水施工方案,供参考和使用。
2. 施工前准备在开始施工前,需要进行一系列的准备工作,以确保施工顺利进行。
以下是施工前的准备工作:•完整的设计图纸:根据设计图纸,明确降水排水系统的布局和细节。
•材料准备:根据设计要求,准备所需的排水管道、排水口、排水设备等材料。
•工具准备:准备好施工所需的各种工具,如锤子、螺丝刀、水平仪等。
•工人培训:确保施工人员具备相应的技能和知识,能够按照设计要求进行施工。
3. 施工步骤3.1 排水系统的铺设第一步是对排水系统进行铺设。
按照设计要求,在地面或墙壁上开挖一条合适的排水槽,然后将排水管道嵌入其中。
确保管道的坡度适宜,以便水能够顺利流入下水道。
在管道连接处,使用合适的连接件进行连接,确保连接紧密。
3.2 排水口的安装第二步是安装排水口。
在需要排水的地方(如地面、墙壁等),根据设计要求开凿合适的排水洞口,然后将排水口安装进去。
确保排水口与地面或墙壁之间密封良好,以防止漏水。
3.3 排水设备的安装第三步是安装排水设备。
根据设计要求,在合适的位置安装排水设备,如水泵、沉淀池等。
确保设备安装牢固,能够正常工作,并进行必要的密封处理,以防止漏水。
4. 质量控制在施工过程中,需要进行质量控制,以确保降水排水施工的质量。
以下是一些常见的质量控制措施:•施工人员培训:确保施工人员具备合适的技能和知识,能够正确操作和安装排水系统。
•材料检查:对所使用的材料进行检查,确保其质量符合要求。
•工艺检查:对施工工艺进行检查,确保按照设计要求进行施工。
•现场巡查:定期对施工现场进行巡查,及时发现和解决问题。
5. 安全注意事项在降水排水施工过程中,需要注意以下安全事项:•确保施工现场通风良好,避免有毒气体积聚。
降水排水施工方案1. 引言降水排水施工是指在工程建设中,为了保证施工进程顺利进行,必须对工地内的降水进行有效的排水处理,以确保施工现场的安全和稳定。
本文档将介绍降水排水施工的具体方案。
2. 施工前准备工作在进行降水排水施工之前,我们需要做以下准备工作:•确定施工区域的地势和地理条件,包括地势高低、地面坡度、地下水位等信息。
•分析降水情况,包括降水量、降水强度和降水频率等。
•对施工现场进行勘察,确定降水排水设备的安装位置和排水路径。
•准备所需的降水排水设备,包括泵站、管道、沉淀池等。
3. 施工步骤3.1 地面平整化处理在施工区域确定之后,首先需要对地面进行平整化处理,以便于后续的排水工作。
我们可以使用土方机械和平地机来清理施工区域的杂物和不平整地面。
3.2 排水设备安装根据勘察结果和设计要求,确定降水排水设备的安装位置。
通常,我们会选择靠近低洼地和易积水地区的位置安装泵站、沉淀池和管道等设备。
确保设备的安装牢固,以免因设备故障导致排水系统失效。
3.3 管道布置根据设计要求,在施工现场进行管道布置。
在布置过程中,应注意管道的坡度,确保水能顺利流向目标位置。
同时,需要对管道进行固定,以防止管道移位或破裂。
3.4 排水系统测试在管道布置完成后,进行排水系统测试,以确认系统的正常运行。
通过泵站启动和停止、排水管道的通畅性等方面的测试,确保系统能够及时且有效地排出降水。
4. 施工安全措施在降水排水施工过程中,应注意以下安全措施:•施工人员应穿戴安全装备,包括防滑鞋、防护手套等,确保自身安全。
•设备操作人员需要经过培训,并严格按照操作规程进行作业。
•在施工现场设置明显的安全标志,提醒过往人员注意施工区域。
•定期对排水设备进行检查和维护,确保设备的正常运行。
5. 总结降水排水施工是工程建设中重要的一环,通过合理的施工方案和安全措施,能够有效地排除工地内的降水,确保施工的顺利进行。
在实施施工前,要做好详细的准备工作,包括勘察施工区域和分析降水情况等。
工程施工降水井排水方案一、项目背景随着城市建设的不断加速,许多地区出现了大量的施工降水问题。
施工降水是指在工程实施过程中为排除地下水和雨水,保证施工场地的干燥,并且保证工程质量和安全而进行的排水工程。
特别是在建筑、地铁、地下车库等工程施工过程中,因为地下水位较高、地形复杂或施工现场需要有限的干燥时间、对环境保护等多种原因,使得施工降水工程变得更加复杂和重要。
二、降水井排水方案1. 地表排水方式(1)降水井的设置位置应尽量选择在地势较低处,以便于排水。
(2)地表排水应设置足够数量的排水管道和井口,以便排水顺畅、迅速。
(3)建议采用地沟式排水方式,即在地面上切开一条排水沟来收集表面径流,然后通过排水管道引至降水井内。
2. 井内排水方式(1)多级降水井方式:在地面、地下2—3米的深度,设立第一级降水井,将地面和浅层地下水排至井内;通过第一级降水井汇集的水再通过地下深井排至地面排水系统。
(2)集水井式排水方式:在施工工地四周设置多个集水井,通过集水井将地下水汇集至主井,然后一次性排出。
(3)利用现有排水管网方式:根据实际情况,可以利用现有的排水管网将地下水直接排入污水处理厂。
三、降水井排水设备1. 井墙对降水井的墙体材料和深度应该有严格要求,以保证井体的稳定性和排水效果。
2. 井盖降水井盖应采用符合国家标准的防滑、抗压、防腐的材料,并且需要设置密封装置,以保证井内设备的安全。
3. 排水设备在降水井内需要设置抽水设备,保证地下水及时、迅速地排出井外。
四、施工过程中的注意事项1. 降水井的施工应符合国家规定的设计和施工标准,并严格按照施工图纸施工。
2. 在施工现场进行降水井的施工时,应设置专人负责,确保施工安全。
3. 施工过程中需要定期检查降水井的排水情况,保持井内的设备正常运转。
五、施工降水井排水效果评价方法1. 通过降水井的排水量、排水速度、排水深度等指标进行评价。
2. 对降水井排水效果不合格的,需进行及时的整改。

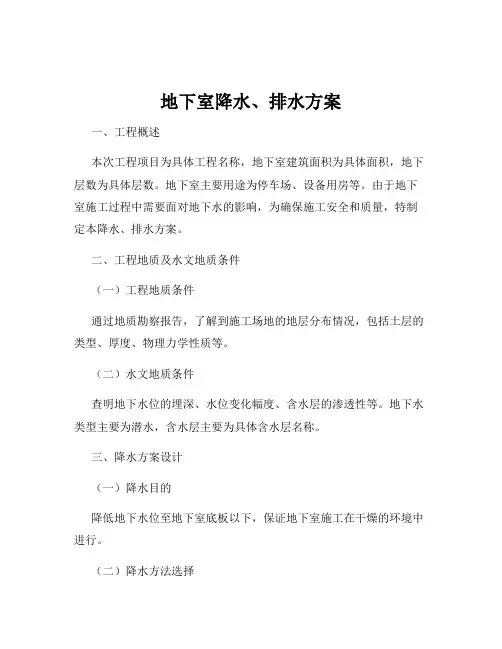

地下室降水、排水方案地下室降水、排水方案1. 引言本旨在详细描述地下室降水及排水方案,以确保地下室在降水过程中能够有效排除水分,防止地下室地面积水积聚和浸泡的情况发生。
该方案涵盖了地下室的设计、设备和操作等方面的要求。
2. 地下室设计2.1 地下室结构设计地下室的设计应符合相关建造设计规范,确保结构的稳固性和可靠性。
地下室的设计应考虑到降水的影响,包括预留足够的排水通道和防水层。
2.2 排水系统设计地下室的排水系统设计应考虑地下室的大小和形状,以及估计的降水量。
设计包括排水沟、排水管道和泵站等设施。
3. 地下室降水预测3.1 降水数据统计通过采集历史气象数据和降雨量统计,对地下室降水进行预测。
统计数据应包括降雨强度和频率等方面的信息。
3.2 降雨摹拟和分析使用地质和地形数据进行降雨摹拟和分析,以评估地下室所面临的降雨情况,包括降雨量、径流速度和流量等。
4. 地下室排水系统4.1 排水设备选择根据地下室的规模和估计的降水量,选择适当的排水设备,如排水泵、排水沟和排水管道等。
4.2 排水管道布局根据地下室的布局和需求,设计排水管道的布局,并确保每一个区域都能够有效地排水。
排水管道的材料和尺寸应符合相关标准。
4.3 排水泵站设计如有需要,设计相应的排水泵站,包括泵的类型、数量和放置位置等。
泵站的设计应考虑到水的流量和压力要求。
5. 操作与维护5.1 操作指南制定一份操作指南,明确地下室排水系统的操作步骤和安全注意事项。
指南应包括泵启动和住手的程序、巡检要求以及故障处理等内容。
5.2 维护计划制定一份维护计划,包括定期检查设备状态、清洁排水管道和泵站、更换磨损部件等内容。
维护计划应确保排水系统始终处于良好的工作状态。
6. 本所涉及附件罗列出本所涉及的附件如下:1. 地下室结构设计图纸2. 排水系统设计图纸3. 降雨统计数据表4. 降水摹拟和分析报告5. 排水设备规格及选择报告6. 排水管道布局图纸7. 排水泵站设计图纸8. 操作指南样本9. 维护计划模板7. 本所涉及的法律名词及注释罗列出本所涉及的法律名词及注释如下:1. 建造设计规范 - 国家或者地区相关的建造设计规范和标准,详细规定了建造结构设计的要求和限制。
一、编制说明1. 编制依据本方案依据《建筑基坑支护技术规程》、《建筑工程施工质量验收统一标准》等相关法律法规和行业标准,结合施工现场实际情况编制。
2. 编制范围本方案适用于本工程基坑施工过程中的降水排水工作。
3. 编制原则(1)安全第一,预防为主;(2)合理设计,经济适用;(3)技术先进,措施可靠;(4)科学管理,确保施工质量。
二、工程概况1. 工程简介本工程为某住宅小区项目,位于市中州路黄河路西南角,占地面积约10万平方米,总建筑面积约20万平方米。
2. 基坑降水排水需求(1)基坑深度:约6米;(2)基坑面积:约12000平方米;(3)降水排水量:约1200立方米/天。
三、施工方案1. 降水设计(1)降水方式:采用管井降水,设置降水井,井深约8米,井距约10米,井径约0.6米。
(2)降水设备:选用潜水泵,排水能力为1000立方米/小时。
2. 排水设计(1)排水管道:采用PVC排水管道,管道直径为200mm,管道长度约1500米。
(2)排水设施:在基坑周边设置排水沟,排水沟深度约0.5米,宽度约1米。
3. 施工步骤(1)测量放线:按照设计要求,进行测量放线,确定降水井位置。
(2)钻探成井:采用钻机进行钻探成井,成井深度约8米。
(3)安装降水设备:将潜水泵安装在井内,连接排水管道。
(4)调试运行:检查设备运行情况,确保降水排水系统正常工作。
四、施工保障措施1. 组织保障成立降水排水专项小组,负责施工过程中的组织协调和现场管理。
2. 技术保障(1)严格按照设计要求施工,确保降水排水效果;(2)加强施工过程中的技术指导,提高施工质量。
3. 质量保障(1)严格控制施工材料质量,确保施工质量;(2)加强施工过程中的质量检验,及时发现并处理质量问题。
4. 安全保障(1)加强施工现场安全管理,确保施工安全;(2)做好施工过程中的安全防护措施,防止安全事故发生。
五、应急预案1. 降水设备故障(1)立即停止施工,切断电源;(2)检查故障原因,进行维修;(3)恢复正常后,继续施工。
农田排水降水施工方案1. 引言农田排水是农业生产中非常重要的一项工作,它能够有效地排除农田中的积水,保证作物的生长和发育。
本文将介绍农田排水降水的施工方案,包括必要的准备工作、施工流程和常见问题的解决方法。
2. 准备工作在进行农田排水降水施工前,需要进行一些准备工作:2.1 排水系统设计排水系统设计是农田排水降水施工的基础。
根据农田的地形和土质特点,确定排水系统的布局和设计降水点。
设计时需要考虑农田的坡度、水源和排水管的材质等因素。
2.2 施工材料准备进行农田排水降水施工需要准备一些必要的材料,包括排水管、管接头、排水井、排水泵等。
这些材料应该具有耐腐蚀、无渗漏和耐用的特点,以确保排水系统的正常运行。
2.3 人员组织和安全确定施工人员的组织结构和职责分工,确保每个人员都清楚自己的任务和责任。
同时,要制定施工安全规范,包括穿戴安全装备、操作工具时的注意事项等,确保施工的安全性。
3. 施工流程农田排水降水施工的流程包括以下几个步骤:3.1 布置工地在施工现场进行布置,包括设置施工路线、搭建临时工棚、摆放施工设备等。
同时,要进行土地平整和清理工作,确保施工环境整洁。
按照排水系统设计的要求,进行排水管的埋设工作。
首先进行试验排水,检查排水管的连接是否紧密,是否存在渗漏。
然后逐段进行排水管的埋设,确保排水系统的连续性。
3.3 安装井盖和排水泵在排水管的关键位置设置排水井和井盖,以便于排水的监测和维护。
同时,安装排水泵,确保排水系统能够正常运行。
3.4 施工验收施工完成后,进行排水系统的验收工作。
包括对排水管的渗漏检查、井盖的完整性检验以及排水泵的运行测试。
如发现问题,及时进行修复和调整。
4. 常见问题解决方法在农田排水降水施工中,可能会遇到一些常见问题,下面列举几个解决方法:排水管渗漏是常见的问题,可能由于管材连接不紧密或管材质量不过关导致。
解决方法是检查排水管的连接处,重新加固紧缩连接或更换问题排水管。
一、方案概述为确保施工现场排水畅通,防止因雨水或施工过程中产生的水分造成地基下沉、边坡失稳等安全隐患,特制定本排降水专项方案。
二、适用范围本方案适用于施工现场的所有排水、降水作业,包括但不限于施工便道、基坑、地下室、地下室周边、临时设施等。
三、组织机构及职责1. 施工现场总指挥负责组织、协调、监督排水、降水工作,确保排水畅通。
2. 施工现场项目经理负责制定排水、降水方案,组织实施,并对排水、降水效果负责。
3. 施工现场技术负责人负责排水、降水方案的编制、审核,并监督方案的实施。
4. 施工现场安全员负责监督排水、降水过程中的安全措施,确保施工安全。
四、排水、降水措施1. 排水措施(1)施工便道:设置排水沟,将雨水和施工过程中产生的水分及时排出。
(2)基坑:设置集水井,采用潜水泵将基坑内的积水抽出,保持基坑内水位低于基底0.5m。
(3)地下室:设置集水井,采用潜水泵将地下室内的积水抽出,保持地下室内水位低于基底0.5m。
(4)地下室周边:设置排水沟,将周边雨水和施工过程中产生的水分排出。
2. 降水措施(1)基坑:采用轻型井点降水,井点管长度为4.5m,管径为32mm,间距1.2-1.5m,集水总管径为100mm。
(2)地下室:采用管井降水,管井深度根据地下室深度和地下水位情况确定,管径不小于200mm。
五、排水、降水设备1. 排水泵:采用潜水泵,功率不小于5.5kW,排水量不小于50m³/h。
2. 井点管:采用不锈钢井点管,长度为4.5m,管径为32mm。
3. 管井:采用不锈钢管井,深度根据地下室深度和地下水位情况确定,管径不小于200mm。
4. 排水沟:采用混凝土排水沟,宽度不小于0.5m,深度不小于0.3m。
六、排水、降水作业流程1. 施工前,对施工现场进行排水、降水设备、材料准备。
2. 施工过程中,按照排水、降水方案,设置排水沟、集水井、井点管等。
3. 定期检查排水、降水设备,确保排水、降水效果。
3排水降水施工方案一、施工前准备工作:1.审查设计方案和工程图纸,明确施工要求和工艺流程。
2.确定施工区域,清理施工现场,保证施工道路畅通。
3.准备所需的排水降水设备和材料,确保施工顺利进行。
4.制定施工计划和安全预案,做好施工人员的培训和防护工作。
5.与相关部门协调,保证施工过程中的环境保护和安全。
二、排水降水施工方案:1.排水管道施工:(1)开挖沟槽:根据设计要求和地形情况,确定排水管道的铺设位置和坡度,开挖沟槽并进行土方整理。
(2)铺设管道:将排水管道按照设计要求进行铺设,连接好各个管道接口,确保管道的质量和密封性。
(3)灌浆封孔:在管道接口处进行灌浆封孔,保证管道接口的牢固和密封性。
2.排水口施工:(1)挖掘排水口坑:根据设计要求,确定排水口位置并进行挖掘坑洞,确保排水口的安全和稳定性。
(2)安装排水口:将排水口按照设计要求进行安装,连接好排水口与管道之间的连接件,确保排水口的畅通和密封性。
(3)护坡固护:在排水口周围进行护坡固护处理,保证排水口周围的稳定和安全。
3.降水施工:(1)设备调试:对降水设备进行调试和检测,确保设备的正常运行和安全性。
(2)安装降水设备:将降水设备按照设计要求进行安装,连接好设备与管道之间的连接件,确保设备的稳固和畅通。
(3)试运行调整:对降水设备进行试运行和调整,检测设备的运行情况和效果,确保设备的高效运转。
三、施工质量和安全控制:1.严格按照设计要求和工程标准进行施工,确保施工质量和安全。
2.做好施工过程中的安全防护和环境保护工作,保证施工人员的安全和施工现场的整洁。
3.做好施工过程中的监测和验收工作,确保施工质量符合要求。
4.在施工过程中及时处理施工中的问题和难点,确保施工进度和质量。
5.完工后做好施工验收和整改工作,确保工程的质量和安全。
以上是排水降水施工方案的基本内容,希望可以对您有所帮助。
祝施工顺利!。
基坑降水排水施工方案一、项目背景在基坑工程中,为了保证施工安全和施工效率,需要进行基坑降水和排水工作。
基坑降水指的是将基坑内的积水降低至可接受的水位,排水则是指将基坑内的降水排出去。
其中,基坑降水是为了保护土壤和基坑的稳定性,排水则是为了保证基坑内的施工条件。
二、工程范围本工程的基坑降水和排水工作范围如下:1.基坑降水:对基坑周边地下水位进行监测与分析,确定降水速度和降水工艺;2.排水管道设计:设计和布置基坑排水系统,确保排水管道与地下管线的安全和可靠性;3.排水设备安装:安装排水泵及相关设备,确保基坑内的降水能够及时排出。
三、降水设计与施工步骤1.地下水位监测:在基坑周边设置安全监测井,对地下水位进行监测与分析,了解降水需求和降水速度;2.降水设计:基于地下水位监测结果,确定降水措施和降水工艺,包括抽水井的布置位置和数量、抽水井的处理能力等;3.降水施工:根据降水设计方案,进行抽水井的钻孔、沉管、管道设置等施工作业,确保降水系统的稳定和可靠性;4.降水监测:在抽水井系统投入使用后,需要对降水系统进行监测,确保降水效果和降水速度符合设计要求。
四、排水设计与施工步骤1.排水管道设计:根据基坑内排水需求和基坑排水水位,设计并布置排水管道系统,包括排水管道的材料、规格和坡度设计;2.排水施工:根据排水设计方案,进行排水管道的施工,包括开挖沟槽、敷设排水管道、连接管道和检查井等;3.排水设备安装:在排水管道系统中设置排水泵和管道阀门,确保排水能够及时排出基坑;4.排水监测:在排水系统投入使用后,需要对排水系统进行监测,确保排水效果和排水速度符合设计要求。
五、施工安全措施1.在进行基坑降水和排水工作时,需要设置安全警示标志,划定施工区域,并配备专人负责监督和操作;2.在降水和排水设备的安装和使用过程中,需要对相关人员进行安全教育和培训,确保工作人员能够正确操作设备;3.在进行基坑降水和排水工作时,需要严格按照设计方案执行,不得随意更改或调整设备和管道布置;4.在基坑降水和排水工作时,需要密切关注天气变化和基坑周边地下水位的变化,及时采取相应措施,确保施工安全。
WORD格式-可编辑
大新时代大厦地下室基坑降水排水专项施工方案
编制人:建造师:
技术负责人:
施工单位:泛华建设集团有限公司
项目总监:
审核单位:深圳市银建安工程项目管理有限公司
日期: 二0—四年十月六日
、工程概况: (3)
二、地质勘察报告概况 (3)
三、降水方案 (4)
四、降水施工 (4)
1、施工组织及施工方法 (4)
2、降水井井点施工工艺 (4)
3、降水施工技术保证措施 (7)
4、降水监测 (7)
5、降水维护 (7)
五、施工排水 (8)
附:降水井平面布置图 (8)
、工程概况
大新时代大厦基坑支护工程位于本项目位于大新时代大厦为高层商务公寓、高层办公、商业楼,用地面积为7011.25川,总建筑面积为44181.40川,地下室建筑面积10404.00川。
主体结构为地下二层,层高为26层,结构形式为钢砼框支剪力墙、框架核心筒结构。
工程整个建筑布局呈“口”型,共2座塔楼,建筑物设计26层,总高度约100m该工程位于深圳市南山区学府路南侧,月亮湾大道东侧;场地东侧为阳光棕榈园小区小区路,路下有污水管、雨水管、给水管、电信管、电力管等管线,南侧为空地,西侧为污水站办公楼,灌注桩基础,七层楼,办公楼与本场地红线间约
7.8m,其下有污水管、雨水管、给水管、电力管、电信管等,北侧为学府路,学府路紧邻本场地侧有1000X1000高压电缆沟、给水管、雨水管等,路对面有燃气管、污水管、电力管等。
本工程±0.000为绝对标高+4.800m,地下室底板顶标高为绝对标高-9.65m,考虑450mn底板及100mml厚垫层,坑底绝对标高为-5.400m,场地四周标高约 3.50~5.00m,坑深约8.9~10.4m,基坑内边线长约302m 面积约5830ni
二、地质勘察报告概况
4.1、水文地质简况
场地内,地下水有上层滞水、孔隙潜水和基岩裂隙水。
上层滞水主要赋存于人工填土层,孔隙潜水赋存于粗砂中,基岩裂隙水赋存于强、中风化混合花岗岩中,其中粗砂透水性和富水性较好,其余土层均为弱透水地层。
地下水补给来源主要为大气降水和邻区地下水的径流。
勘察期间,各孔均见地下水,测得钻孔中稳定水位埋深 2.75〜3.78m,标高
0.60~1.35m。
水位会随雨季、旱季及海平面的变化而有所升降。
4.2、地下水影响评价
场地内,地下水稳定水位埋深 2.75〜3.78m。
场地浅部为人工填土,其下部为淤泥或粗砂,因此浅层地下水对基坑工程施工存在不利影响。
深层地下水主要分布于风化岩层裂隙中,水量一般,对土方施工具不良影响。
4.3、基坑工程与降水
本工程地下室底板顶标高为相对标高-9.65m,考虑450mn底板及100mn厚垫层,坑底绝对标高为-10.20m,,基坑开挖范围内大部分为人工填土,个别地段存在淤泥、粗砂,需采取措施防止基坑失稳或管涌。
由于场地周边有住宅楼、在建建筑及市政
专业知识--整理分享
道路,为防止因为基坑施工降水对建、构筑物的不利影响,故需采取止水措施。
综合以上分析,在全范围采取止水帷幕的基础上,局部存在放坡空间地段采用土钉墙支护,不存在放坡空间地段采取微型桩联合土钉墙支护(已有设计)。
三、降水方案
1本工程现场地下水位高,根据试挖结果,地下水位在 1.8〜2.0米,地下水
极丰富,从挖开的小部分看,3小时的出水量达1米深,且基底范围内地质为沙土及淤泥,含水量极大,从当前的情况看,如果不采取降水及边坡加固措施,地下室基坑难以施工,即使基坑挖好后,地下室结构也难以施工。
2、采用大管深井井点降水的方法进行降水作业。
根据南山地区的深基坑降水施工经验,结合我单位在类似工程中的实践,降水井深度控制在底板以下5.0m左右(最深承台深度在底板下3.5米)。
根据本工程的实际情况,开挖后地下涌水量较大时,可沿基坑底周边设置直径300mn降水井,降水井的布置按25米间距设置,共计14 口,见降水井平面布置图。
四、降水施工
1、施工组织及施工方法
1)本工程的降水施工由专业降排水工班实施降水作业。
该工班负责井点施工、
抽排系统的施工、地下水位的观测以及出现异常情况时应急处理。
2)抽水按三班制进行,每班均需对每口降水井的流量和水位进行观测,以便及时反馈数据,指导施工。
3)降水井点的施工安排在土方开挖前一至二周开始,以确保基坑内地下水位能
降至开挖面以下0.5〜1.0m。
4)地下水抽排系统由水泵、排水软管构成。
水泵用QJ5 0潜水电泵,每口井一台,通过排水软管抽出。
5)开挖时先在基坑四周挖排水沟和集水井,以明沟集水井排水法为主,深井井点降水为辅。
2、降水井井点施工工艺
降水深井井点施工的工艺流程(见图1)。
1)成孔
采用冲击型钻机,在放设好的孔位上泥浆护壁钻进至设计深度,孔径为500mm 施工做法按冲孔桩做法。
2)下井管、填砾石
终孔后进行清孔,清孔起钻后,先回填井底砂及碎石垫层,之后随即下放井管,井管直径300mm滤水管由DN300 PV(管构成,外包玻璃纤维网两层做为滤网,捆扎牢固。
井管在下放过程中要保护好滤网,下放到位后,立即在孔壁与井管之间用砾石(5〜10mm填充。
井口盖上钢筋网井盖。
降水作业施工程序(图1)
WORD格式-可编辑深井构造示意图(图2)
探:J卜构造示
急图
3)水泵用QJ50潜水电泵,每口井一台,配吸水胶管,并配一个控制井内水位的自动开关,并准备一定数量的水泵备用。
4)洗井
洗井工作在下井管和填砾石以后及时进行,以免泥浆和砂砾料凝固造成洗井困难。
洗井采用高压水泵和空压机联合洗井,以便破坏孔壁泥皮,并把遗留下的泥浆吸出,从而保证洗井质量。
5)安设潜水泵及试抽
将深井潜水泵放置到滤网PVC管内,连接自动抽水装置。
安装完毕后进行单井试抽,以确定单井出水量和降水深度,并检查降水设备运转正常,符合要求后开始正常降水作业。
3、降水施工技术保证措施
1)降水施工方案必须预先上报监理,经审批后方可实施。
2)降水时指定专人负责抽水、观测,做好观测记录,及时反馈信息。
3)井点施工过程中应严格控制成井口径、井深、井管配制、砾石料填筑、洗井试抽等五道工序的质量。
4)按降水监测要求做好监测记录。
根据水位、水量变化情况及时采取调整措施。
5、防止降水对周围环境产生不良影响的技术措施
为防止地下水位持续下降造成临近地表和建筑物下水土流失而导致其下沉开裂,在工程降水过程中,加强对周边地表和建筑物的沉降观测,以便及时取得数据,保障安全施工;一旦发现水位观测孔中的水位变化异常,局部区域出现超降现象,则应马上采取措施,停止降水,必要时进行地下水回灌,回灌采用机械加压灌注法。
4、降水监测
为确保周围的环境安全,降水时,在基坑内外及地下管线上设一定数量且具有代表性的监测点,用来观测降水时对基坑和周围环境的影响,并指导施工。
监测点的布置和监测方法见施工监测的相关内容。
5、降水维护
1、由于降水施工贯穿于整个基坑开挖、结构砼与基坑回填的全过程,以上各施工工序对降水的设施都有一定的影响,因此,降水维护十分重要。
2、降水维护包括机械维护,管路维护,深井拆除,结构施工及防水等内容。
3、施工过程中,每开挖一层土石方,暴露出来的井管及时拆除,井口加盖;石方地段,软管用柔性材料包裹,避免开石方时损毁。
底板砼施工时,也要特别保护软管和井管。
底板以上结构施工时,在结构底板上建临时蓄水池(或钢制水箱),全部降水汇集其中,经由统一管路(软管改为钢管)排除基坑外,减少降水作业与其他作业的冲突。
五、施工排水
1按设计图施工(已有设计图)
1施工排水由降排水工班实施。
排水作业的目标是保证基坑无水施工,避免基坑被水浸泡。
2、在基坑底沿坡底设置500 >500砖砌排水沟进行载水及排水,在水沟上按每25米间距设1集水井,采用抽水机抽排出基坑外,土方开挖时,由于水里余泥多余, 采用泥浆泵抽水,经沉淀后才能排入市政管网。
利用地梁底部超深部分,作为开挖
过程地面排水沟,将基坑内地表水引入集水井中。
3、基坑内积水和降水井抽水经由统一管道、沟槽,沉淀、净化处理后排入市政污水系统。
4、每一层开挖,都保留完整的基坑面排水体系。
5、深井降水抽排线路使用软管,设统一管网,悬挂保护,不影响开挖和运输作业。
附:降水井平面布置图。
