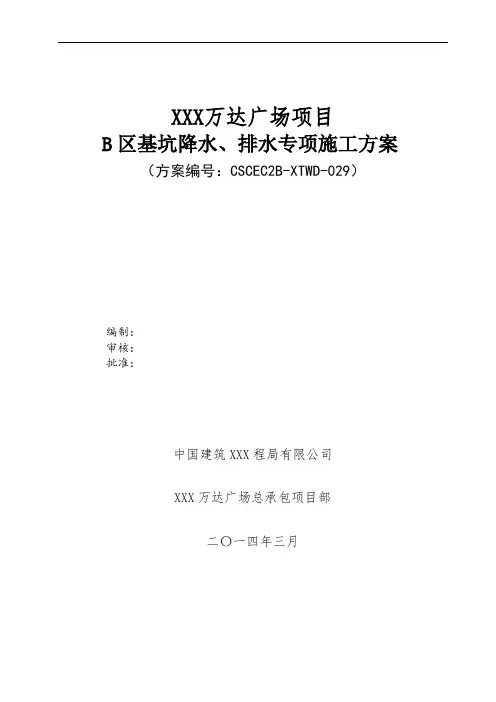

湘潭万达广场项目
B区基坑降水、排水专项施工方案（方案编号：CSCEC2B-XTWD-029）
编制：
审核：
批准：
目录
一、工程概况 (3)
二、基坑降水、排水目的 (3)
三、基坑降、排水设计依据 (3)
四、降水设计方案 (4)
五、现场采取的降水、排水措施............................. 错误!未定义书签。
六、周边环境变形监测方案 (14)
七、基具设备计划......................................... 错误!未定义书签。
八、质量保证措施......................................... 错误!未定义书签。
九、安全文明施工......................................... 错误!未定义书签。
一、工程概况
1.工程基本概况
湘潭万达广场项目位于湖南省湘潭市岳塘区芙蓉路北、晓塘路南、月华东路、月华西路之间。占地面积256亩，总建筑面积为88.43万平方米，其中地上面积为71.73万平方米，地下16.7万平方米。由购物中心、酒店、写字楼、公寓、住宅、室外商业街、商铺组成。工程性质为住宅及公共建筑。
2.工程水文地质状况
①地下水稳定水位
勘察期间于各钻孔均遇见地下水，按其含水层性质及埋藏条件，主要为赋存于人工填土①、粉质粘土②、粉质粘土③、粉质粘土④层中的上层滞水以及赋存于砾砂、圆砾中的孔隙潜水。上层滞水受大气降水、地表水及管网渗漏补给，水量较小且无连续稳定的统一水位。孔隙潜水受大气降水及地表水的补给；各处赋水情况不一，未形成连续水位面。
勘察期间测得各钻孔上层滞水稳定水位埋深为0.50～2.90m，相当于标高56.28～63.02m。孔隙潜水稳定水位埋深为1.20～7.80m，相当于标高52.10～60.62m.
赋存于强、中风化基岩中的基岩裂隙水，水量较小，无稳定的自由水面，主要受上层地下水及大气降水补给，其水位、水量大小和径流、补给受裂隙的发育程度、连通性以及区域构造的影响。
②地层透水性
根据室内渗透试验及相似工程经验，场地内砾砂层、圆砾层为强透水性地层，并略具承压性，其余各地层均为弱透水性地层。
二、基坑降水、排水目的
⑴加固基坑坑底的土体，提高坑底土体强度，从而减少坑底隆起和围护结构的变形量，防止坑外地表过量沉降。
⑵有利于边坡稳定，防止滑坡。
⑶疏干坑内地下水，方便挖掘机和工人在坑内施工作业。
⑷及时降低下部承压含水层的承压水水头高度，将其降至安全的水头高度，以防止基坑底部突涌的发生，确保施工时基坑底板的稳定性。
三、基坑降水、排水设计依据
1、本工程岩土工程勘察报告；
2、本工程设计施工图纸和设计要求；
3、降水设计和施工采用的规范：
1）《建筑地基基础设计规范》（GB 50007-2002 ）
2）《建筑地基基础工程施工质量验收规范》（GBJ 50202-2002）
3）《供水管井技术规范》（GB5029699）
4)《钢筋焊接及验收规程》（JGJ 18-2003）；
5)《建筑与市政降水工程技术规范》（JGJ/T111-98）
四、降水设计方案
1.本工程基坑开挖深度约6m，根据支护设计方案,基坑周边采用旋挖桩结合和土钉的复合支护体系。止水帷幕用二根直径600MM的旋喷桩施工在旋挖桩之间，联合形成止水帷幕。基坑内壁挂钢筋网片浇喷射砼加埋排水疏导管相接合的止水方式。故坑内大部分集水来自④层中的上层滞水以及赋存于砾砂、圆砾中的孔隙潜水以及自然降雨。考虑到本次开挖深度以及湘潭地区土质情况，基坑内部采用排水沟加集水井的方式进行降水。同时，先在基坑北向（见降、排水井平面布置图）位置布置降水井，该降水井可兼做A地块降水井用。把水降至基坑底标高以下两米处。排水系统可随挖土进展，随挖随布，也可根据实际天气情况和进度要求，待土方开挖到基坑底标高时设置集水井、排水沟作为降水措施。降排水沟采用砖砌，集水井内排水由潜水泵抽到北向基坑顶部排水沟、再通过A地块北向沉淀池排入芙蓉路市政管网，该降排水系统保留到底下室外墙防水及保护墙完成后可进行回填。
2.根据单井出水量大小、井深、集水井数量，每口降水井中安放一台100GWP100-25-11污水泵，每两台污水泵配置一台备用泵，以保证在水泵发生意外时，及时更换。B区先施工的区域降水、排水拟购置水泵80台，能满足现场降水、排水要求。
3.基坑内排水沟、集水井随每层土方开挖层层设置，土体按照2m/层的施工顺序分层开挖，每层开挖前应将上一层排水渠、集水井、管井标高下降，下降高度应同土体下降高度相同。
五、现场采取的降水、排水措施
1、土方开挖方案
1）本基坑平均深度为约6.0米，按基坑支护设计的要求进行分3层开挖。开挖采用机械开挖和人工清挖相配合,从远至近、从上到下，先挖四周排水沟、后中间挖方区域,分层分区开挖，同时可在基坑内作业面修建临时道路做为车辆进出线路，深度均根据所在区段土钉
标高约为2米，每层开挖高度控制在土钉位置下0.5m。
2）第一层土方开挖时从开挖边线开挖，开挖深度约2m左右，从B区北向靠西往东同时开挖，渣土车分别从各自出入口进出。
3）第二层土方开挖时从冠梁内侧沿支护桩垂直开挖，开挖深度约2左右(根据土钉高度)，可从西往东同时开挖，渣土车分别从各自出入口进出。
4）第三层的土方，由西往东开挖，渣土车从各自出入口进出场地。待上层锚杆和护壁完成后挖除靠边线的土方并进行修坡。
2、基坑环线排水沟设置
1）本工程土方开挖分阶段排水，按照设计图纸要求沿支护桩内侧环线通长设置排水沟，排水沟截面尺寸300*300mm,沿排水沟纵向每隔30米设置1m*1m*1m集水井一个，平面图如下：
