第1章 PCC3100控制器介绍 系统概述PCC是康明斯电力系统发电机组上使用的以微处理器为基础的控制器，它提供燃油控制和发动机调速功能、主发电机输出电压调整和全套机组控制和监测。
它同时还提供隔离母排或市电（主用电源）并联电力系统的自动和半自动同步，以及自动负载分配控制功能。
操作软件控制发电机组及其性能特征，并通过数字式显示屏显示机组的运行状态，由前端面板上的按键进行控制或功能设定。
发电机组控制功能 下图显示出一部分控制功能，后面有更完整的方框图。
系统接线图参阅电路图。
PCC 经由磁电式转速传感器（MPU）和主定子的输入获取频率信号，控制盘送出一低功率脉冲宽度调制（PWM）信号到调速器输出模块，然后向发动机燃油控制器输出一个放大信号。
母排电压互感器模块将母排电压降低到大约18 VAC，并向控制盘提供一信号，作为发电机组与系统母排同步的参考信号。
由外部的电压/电流互感器（PT/CT）模块将发电机电压降至18 VAC，并经由电流互感器（CT）输出 电流产 生一个参考交流电压，通过电压调节向调 压器输出模块输出一个低功率PWM信号，然后向励磁机定子输出一个放大信号。
机油、冷却液和排烟温度由可变电阻传感器传送信号，机油压力由电容式传感器传送信号。
电路板和模块概述以下叙述有关PCC控制盘和附件箱内的电路板与模块的功能方框图显示了PCC系统的内部和外部部件。
静电放电将损坏电路板，当接触电路板或接插晶片时，请预先戴好手腕型接地环带。
电路板位置方框图数字电路板（A32）数字电路板包含控制盘用微处理器和操作软件，同时数字电路板还连接到控制盘内其它电路板。
数字电路板也为PCC 提供模拟信号与数字信号之间的转换。
开关S5 将开关推向左侧为接电模式，此时控制盘电源/操作软件一直通电，直到开关扳到备用模式。
建议在所有应用中始终将S5开关设在接电模式位置，除非不能提供辅助蓄电池充电。
向右推动此开关将PCC 切换到备用模式。

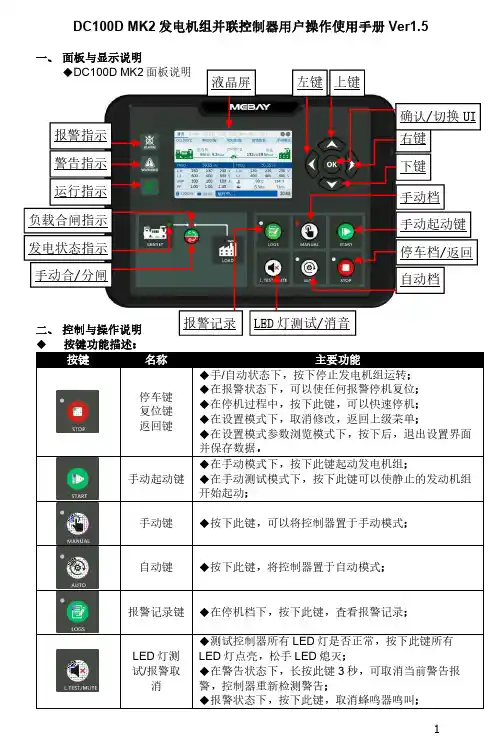

DC100D MK2发电机组并联控制器用户操作使用手册Ver1.5一、面板与显示说明控制与操作说明按键功能描述：按键名称主要功能停车键复位键返回键◆手/自动状态下，按下停止发电机组运转；◆在报警状态下，可以使任何报警停机复位；◆在停机过程中，按下此键，可以快速停机；◆在设置模式下，取消修改，返回上级菜单；◆在设置模式参数浏览模式下，按下后，退出设置界面并保存数据。
手动起动键◆在手动模式下，按下此键起动发电机组；◆在手动测试模式下，按下此键可以使静止的发动机组开始起动；手动键◆按下此键，可以将控制器置于手动模式；运行指示警告指示报警指示报警记录手动合/分闸负载合闸指示发电状态指示LED 灯测试/消音◆长按此键6秒，可取消蜂鸣器鸣叫，再长按此键6秒，可恢复蜂鸣器鸣叫。
发电合/分闸键◆在手动模式下，切换负载到发电供电；左键◆在显示模式下，向左翻页键；◆在设置模式下，按下此键可以左移光标位置；右键◆在显示模式下，向右翻页键；◆在设置模式下，按下此键可以右移光标位置；上键◆在显示模式下，部分页面可以向上滚动；◆在设置模式下，将可以向上翻动移动光标或增加光标所在数字；◆在历史故障界面，按下后向上移动光标；下键◆在显示模式下，部分页面可以向下滚动；◆在设置模式下，将可以向下移动光标或减少光标所在数字；◆在历史故障界面，按下后向下移动光标；OK键切换UI◆在设置模式下，确认设置信息；◆在历史故障界面下，可以退出详细显示数据；◆按下可在黑色UI和白色UI主题之间进行切换；◆在待机状态下，按下持续3秒进入参数设置界面。
+进入设置模式◆在停车档下，按下翻屏键不放，再按一下停车键，进入设置模式；◆发动机飞轮齿数自动识别1）“判定起动成功条件”必须设定为同时包含“转速”和“频率”的选项；2）当发电机频率和发动机转速不为零时，同时按下手动起动键和下翻页键不放持续0.5秒以上，控制器将根据发电频率和发电机极数自动计算和保存发动机飞轮齿数。
组控制器发电机组控制器发电机组控制器发展历史一、发电机发电机组控制器发电机组自动化控制，经历了继电器控制、PLC(可编程逻辑控制器)控制和智能控制器控制三个阶段，从上世纪末期逐步开始由微电脑和电子元件构成的智能控制器控制，将很复杂的外围电路集成到一个模块中，大大简化了控制线路，可靠性也随之得到提升，现在的控制器从设计上趋近于更智能、更人性化的地步，也有一些发电机厂家生产小汽油机的一体机，实用且方便。
二、柴油发电机组结构柴油发电机组一般由三个部分组成:发动机、发电机和控制器。
其中发动机提供动力，发电机将发动机的机械能转换为电能，控制器是发电机组的大脑部分，不但提供发动机的开机、停机、数据测量、数据显示和故障保护功能，而且还提供发电机的电量测量、电量显示和电量保护等功能。
三、发电机控制器类型目前智能控制器大体上分为简单保护型(即仅提供开机、停机和水温高、油压低、超速保护，不提供电量显示，控制面板上尚需安装水温表、油压表、小时计、蓄电池电压表、交流电压表、交流电流表等仪表)，标准型(提供电量显示、提供保护功能，不带通信接口)，高档型(除提供标准型的功能外，还可提供通信接口，可进行遥控、遥测、遥信功能，有些还具备网络接口，可通过因特网进行监控，还有些具备发短信功能，比较适合偏远地区的无人值守机房)。
四、发电机发电机组控制器组控制器组控制器组成组成发电机控制器是发电机组的大脑，它是由微处理器、32位显示芯片，工业级元器件（电容，电阻），按钮，LCD 指示灯等部件组成。
它主要提供发动机的开机、停机、数据测量、数据显示和故障保护功能，而且还提供发电机的电量测量、电量显示和电量保护等功能。
还提供远程集中监控功能，用户可以通过手机或电脑等通讯设备来远程监控管理工作。
五、五、柴油发电机组控制柴油发电机组控制柴油发电机组控制系统分级系统分级柴油发电机组自动化控制系统的设计人员或用户，应从实际情况出发，根据具体要求确定柴油发电机组必须具有的自动化控制功能。
一、概述：本系列控制器专为柴油、汽油、燃气发电机组的起动、停止、参数监视及故障监测而设计并具有参数设置功能。
本系列控制器采用3.5寸240*128大屏幕高分辨率液晶显示屏，全新原创的UI 设计，参数通过模拟指针和数字显示。
液晶屏可同时显示当前多种故障状态，在发电机组工作不正常时能有效的实施保护停车。
控制器内置简体中文、英文等显示界面可选择，并可按客户要求定制语言界面。
控制器所有参数可通过控制器面板按键调整，或使用PC机通过USB口或RS485接口调整及监测，可广泛应用与各类型发电机组自动化系统。
二、性能和特点DC5xD MK3系列有四种型号：DC50D MK3：用于单机自动化，通过远程启动信号控制发电机组自动起动和停机；DC52D MK3：在DC50D MK3的基础上增加市电监测和市电/发电自动切换的控制（AMF）功能,适用于一路市电一台发电机组构成的单机自动化系统。
DC50DR MK3：在DC50D MK3的基础上增加RS485接口；DC52DR MK3：在DC52D MK3的基础上增加RS485接口；主要特点如下：◆采用32位原装高性能单片机控制；◆3.5寸240*128大屏幕高分辨率液晶显示屏，自带中英文可切换，可根据客户需求定制语言；◆指针仪表加数字显示的UI界面，全新原创设计，集动态与精准为一体；◆屏幕保护采用硬屏亚克力材料，耐磨、耐划伤；◆采用硅胶面板，有效防水、防油、防紫外线，操作手感好，使用寿命长；◆具有USB接口，可通过USB接口设置参数、监控实时，并可在控制器不通电源的情况下设置参数；◆具备RS485接口，利用MODBUS协议可以实现“三遥”功能；◆采集和显示多种发动机和发电机参数；◆输入输出口状态显示，一目了然；◆内建实时时钟，具备值班计划和维护计划功能：通过设置可实现对发电机组每月或每周值班计划的安排，实现发电机每月或每周维护计划的安排，以便更加灵活的使用发电机组；◆保养倒计时功能，可设置保养计时或日期；◆具备黑匣子功能，实时保存发生故障报警时的机组相关参数，方便查找故障原因；◆具备6路继电器输出，其中4路输出可配置，每路多达20余种功能可选，更有3组输出为无源触点；◆具备5路可配置开关量输入，每路多达20余种功能可选；◆具备3路传感器模拟量输入，其中油压传感器兼容电压信号输入，多种显示单位可配置；◆电瓶充电控制，可根据电瓶电压控制充电器工作，有效防止电瓶过充、亏电问题；◆可通过面板按键和PC软件自定义传感器曲线；◆适用于三相四线、三相三线、单相两线、两相三线（120V/240V）电源50/60HZ系统；◆多种起动条件（转速、频率、油压）组合可选择；◆控制保护功能：实现发电机组自动起动/停机，ATS切换及完善的故障显示和保护；◆标配防水圈，安装后面板防护性能达到IP65级别；◆模块化设计：所有连线通过欧式接线端子完成，设备的装配、连线、维修、更换非常容易和方便；三、参数显示◆发动机转速；◆发动机机油压力；◆发动机温度；◆发动机燃油位；◆发动机电瓶电压；◆发动机充电电压；◆市电频率（仅DC52D MK3系列具备）；◆市电相电压L-N（仅DC52D MK3系列具备）；◆市电线电压L-L（仅DC52D MK3系列具备）；◆发电机三相相电压L-N；◆发电机三相线电压L-L；◆发电机三相电流A；◆发电机频率Hz；◆发电机功率因数COSφ；◆发电机有功功率KW；◆发电机视在功率KVA；◆发电机无功功率KVar；◆发电机本次负载率%；◆发电机累计平均负载率%；◆发电机本次产生电能Kwh；◆发电机累计产生电能Kwh；◆机组累计起动次数；◆机组马达累计动作次数；◆模块累计通电时间；◆机组本次运行时间；◆机组累计运行时间；◆机组保养倒计时；◆开关量输入功能显示；◆继电器输出功能显示；◆当前日期和时间；四、报警保护◆超速◆欠速◆低油压◆温度高◆低燃油位◆外部即时报警◆D+开路◆转速信号丢失◆传感器开路◆超频1◆欠频◆发电过压◆发电欠压◆过流◆电流不平衡◆过功率◆保养到期◆低水位报警◆紧急停车◆起动失败◆电瓶过压◆电瓶欠压◆充电机充电失败◆充电器充电失败◆停机失败项目参数工作电压DC8V至36V连续供电整机功耗待机：24V：MAX 1W 工作：24V：MAX 5W交流电压输入一相两线30VAC-276VAC(ph-N) 两相三线30VAC-276VAC(ph-N) 三相四线30VAC-276VAC(ph-N)发动机转速信号范围50-10000Hz最大累计运行时间99999.9小时（最小保存时间6分钟）燃料输出16Amp 直流+VE供电电压输出马达输出16Amp 直流+VE供电电压输出可配置继电器1 5Amp 直流+VE供电电压输出可配置继电器2 5Amp 无源触点一常开一常闭输出可配置继电器3 5Amp无源触点常开输出可配置继电器4 5Amp无源触点常开输出励磁输出最大1Amp 直流+VE供电电压输出开关量输入接电瓶负极有效工作条件-25-65℃储藏条件-40-85℃防护等级IP65：当控制器与控制屏之前加装防水圈时。
郑州众智科技股份有限公司SMARTGEN (ZHENGZHOU) TECHNOLOGY CO.,LTD.HMB9700发电机组并联控制器用户手册目次前言 (4)1 概述 (6)2 性能特点 (6)3 规格 (8)4 操作 (10)4.1 指示灯 (10)4.2 自动开机停机操作 (10)4.3 手动开机停机操作 (11)4.4 发电机组控制器开关控制过程 (11)4.4.1 手动控制过程 (11)4.4.2 自动控制过程 (12)5 保护 (13)5.1 警告 (13)5.2 闭锁 (18)5.3 安全跳闸 (22)5.4 安全跳闸停机 (27)5.5 跳闸 (31)5.6 跳闸停机 (36)5.7 报警停机 (40)6 接线 (46)7 编程参数范围及定义 (49)7.1 参数设置内容及范围 (49)7.2 开关量输出口可定义内容 (67)7.2.1 自定义时间段输出 (74)7.2.2 自定义组合输出 (74)7.3 开关量输入口可定义内容 (75)7.4 传感器选择 (78)7.5 起动成功条件选择 (79)8 参数设置 (79)9 传感器设置 (80)10 试运行 (81)10.1 步骤1-单台机组调试 (81)10.2 步骤2-空载手动并联 (81)10.3 步骤3-带载手动并联 (81)10.4 步骤4-全自动并联 (81)11 典型应用 (82)12 功率管理模式说明 (84)13 非重要负载(NEL)跳闸说明 (85)14 虚假负载(DL)连接说明 (86)15 接地开关控制说明 (87)16 优先级运行以及均衡运行时间说明 (88)17 经济油耗运行说明 (89)18 静态并联说明 (90)19 重载询问说明 (91)20 控制器冗余说明 (92)21 安装 (93)22 控制器与发动机的J1939连接 (95)22.1 CUMMINS ISB/ISBE(康明斯) (95)22.2 CUMMINS QSL9 (95)22.3 CUMMINS QSM11(进口) (95)22.4 CUMMINS QSX15-CM570 (96)22.5 CUMMINS GCS-MODBUS (96)22.6 CUMMINS QSM11(西安康明斯) (97)22.7 CUMMINS QSZ13(东风康明斯) (97)22.8 DETROIT DIESEL DDEC III / IV(底特律) (97)22.9 DEUTZ EMR2(道依茨) (98)22.10 JOHN DEERE(强鹿) (98)22.11 MTU ADEC(SMART模块) (98)22.12 MTU ADEC(SAM模块) (99)22.13 PERKINS(珀金斯) (99)22.14 SCANIA (99)22.15 VOLVO EDC3(沃尔沃) (100)22.16 VOLVO EDC4 (100)22.17 VOLVO EMS2 (101)22.18 玉柴 (101)22.19 潍柴 (102)23 故障排除 (103)前言是众智的中文商标是众智的英文商标SmartGen ― Smart的意思是灵巧的、智能的、聪明的，Gen是generator(发电机组)的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务！不经过本公司的允许，本文档的任何部分不能被复制(包括图片及图标)。
