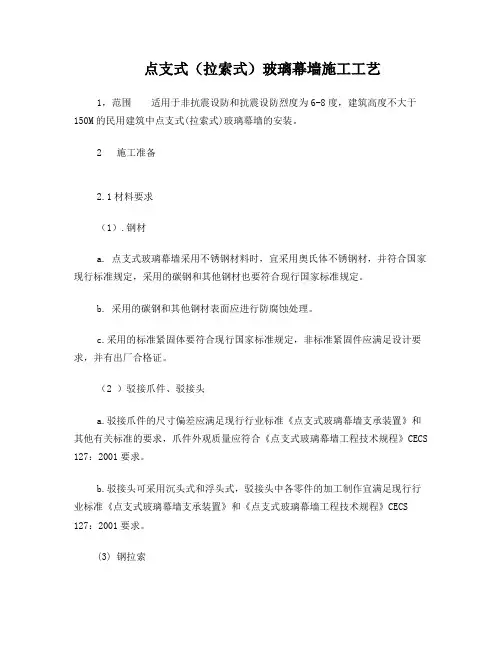

点支式（拉索式）玻璃幕墙施工工艺1，范围适用于非抗震设防和抗震设防烈度为6-8度，建筑高度不大于150M的民用建筑中点支式(拉索式)玻璃幕墙的安装。
2 施工准备2.1材料要求（1）.钢材a. 点支式玻璃幕墙采用不锈钢材料时，宜采用奥氏体不锈钢材，并符合国家现行标准规定，采用的碳钢和其他钢材也要符合现行国家标准规定。
b. 采用的碳钢和其他钢材表面应进行防腐蚀处理。
c.采用的标准紧固体要符合现行国家标准规定，非标准紧固件应满足设计要求，并有出厂合格证。
（2 ）驳接爪件、驳接头a.驳接爪件的尺寸偏差应满足现行行业标准《点支式玻璃幕墙支承装置》和其他有关标准的要求，爪件外观质量应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。
b.驳接头可采用沉头式和浮头式，驳接头中各零件的加工制作宜满足现行行业标准《点支式玻璃幕墙支承装置》和《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。
(3) 钢拉索a. 钢拉索结构宜适用不锈钢钢丝绳，钢丝绳性能应符合现行国家标准《钢丝绳》GB/T8918的规定，钢丝绳从索具中的拔出力不得小于钢丝绳90%的破断力，应由生产厂家提交测试合格报告及质量保证书。
b.钢拉索采用的钢丝绳应进行预张拉，其制作应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。
(4 )玻璃a. 点支式玻璃幕墙采用的玻璃，必须经过钢化处理，钢化前应完成玻璃的切裁磨边、钻孔等工序。
b. 玻璃板块的周边必须按设计要求进行机械磨边、倒棱、倒角等精加工处理玻璃边缘不得出现爆边、缺角等缺陷。
其加工后的尺寸、偏差、弯曲度、开孔的允许偏差等应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。
(5) 密封材料a. 点支式玻璃幕墙的密封材料宜采用耐候硅酮密封胶，不同品牌的密封材料不得混用，任何情况下，不得使用过期的密封材料。
(6) 其他材料a. 玻璃幕墙可采用聚乙烯发泡材料做为填充材料，其性能要符合《玻璃幕墙工程技术规范》JGJ102规定。

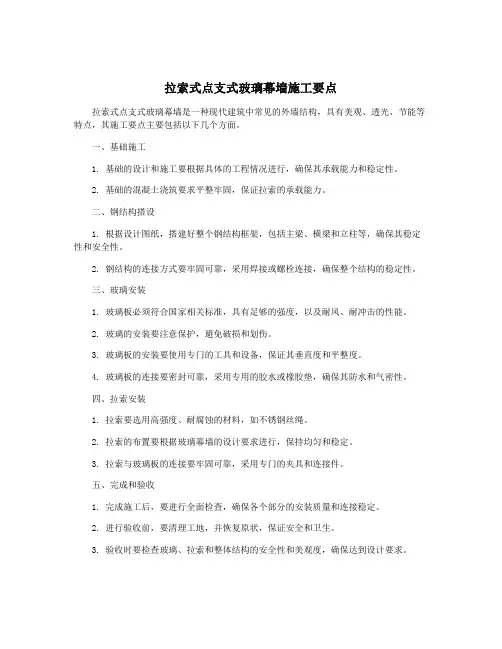

拉索式点支式玻璃幕墙施工要点
拉索式点支式玻璃幕墙是一种现代建筑中常见的外墙结构，具有美观、透光、节能等特点，其施工要点主要包括以下几个方面。
一、基础施工
1. 基础的设计和施工要根据具体的工程情况进行，确保其承载能力和稳定性。
2. 基础的混凝土浇筑要求平整牢固，保证拉索的承载能力。
二、钢结构搭设
1. 根据设计图纸，搭建好整个钢结构框架，包括主梁、横梁和立柱等，确保其稳定性和安全性。
2. 钢结构的连接方式要牢固可靠，采用焊接或螺栓连接，确保整个结构的稳定性。
三、玻璃安装
1. 玻璃板必须符合国家相关标准，具有足够的强度，以及耐风、耐冲击的性能。
2. 玻璃的安装要注意保护，避免破损和划伤。
3. 玻璃板的安装要使用专门的工具和设备，保证其垂直度和平整度。
4. 玻璃板的连接要密封可靠，采用专用的胶水或橡胶垫，确保其防水和气密性。
四、拉索安装
1. 拉索要选用高强度、耐腐蚀的材料，如不锈钢丝绳。
2. 拉索的布置要根据玻璃幕墙的设计要求进行，保持均匀和稳定。
3. 拉索与玻璃板的连接要牢固可靠，采用专门的夹具和连接件。
五、完成和验收
1. 完成施工后，要进行全面检查，确保各个部分的安装质量和连接稳定。
2. 进行验收前，要清理工地，并恢复原状，保证安全和卫生。
3. 验收时要检查玻璃、拉索和整体结构的安全性和美观度，确保达到设计要求。
在进行拉索式点支式玻璃幕墙施工时，需要严格按照相关的设计图纸和施工规范进行操作，保证施工质量和安全。
还要根据具体的工程情况，采取相应的措施，确保施工的顺利进行和良好的效果。
湖南省某艺术馆拉索点式玻璃幕墙施工工艺一、项目特点：本部位幕墙为本工程中相对的施工难点，采用交叉索点支式玻璃幕墙，竖向平衡钢拉索承受面板自重及平衡水平索系，水平交叉拉索承受水平方向荷载，交叉索系标准跨距八米，跨间有竖向平面桁架作支撑。
（标准跨索系如下图T1.1）图T-1.1 标准跨索系图施工难点：索系支承在平面钢桁架上，平面桁架平面外刚度较小，桁架两边索系张力必须近似相等，故索系张拉时必须平衡分级张拉；部分幕墙面为外倾斜面，墙面平整度较难控制，支撑结构及面板的安装必须“带线”工作；倾斜面幕墙支撑交叉索系平面需垂直于幕墙面或幕墙竖分格线（弧形处），即索平面与水平面不平行，较难控制。
二、主要施工工艺（一）施工工序流程图（图T1.2）：图T-1.2 施工工序流程图（二）测量放线测量放线是确保施工质量的最关键的工序，必须严格按施工工艺进行，为保证测量精度，除熟悉图纸，采用合理的测量步骤外，还要选用比较精确的激光经纬仪、激光指向仪、水平仪、铅垂仪、光电测距仪、电子计算机等仪器设备,测量设备必须送检合格才能进行测量放线工作，测量工作开始之前，必须与总承包方取得联系，由总包方移交控制网点等测量成果以及国家控制点数据，测量工作必须严格按照规范操作。
1、利用经纬仪依主体结构提交的轴线采取平行推移法直接测设玻璃幕墙竖向分格线并标记于主体结构上，以水准仪及钢尺水平向上测设玻璃幕墙水平分格等高线并标记于主体结构上。
按先整体后局部的原则测设幕墙的分格点。
控制点的确定原理a.使用水平仪和50M钢卷尺确定等高线（如图T-1.3）b.使用激光经纬仪、铅垂仪确定垂直线（如图T-1.4）c.使用激光经纬仪校核空间交叉点（如图T-1.5）图T-1.3 图T-1.4 图T-1.52、在钢结构桁架就位后，采用垂直仪、吊铅垂线以及水平仪、经纬仪等工具，借助钢丝线，对应幕墙垂直分格线整体外移100mm张拉钢丝线，以校正拉索悬空杆及桁架上转接件定位及轴心方向。

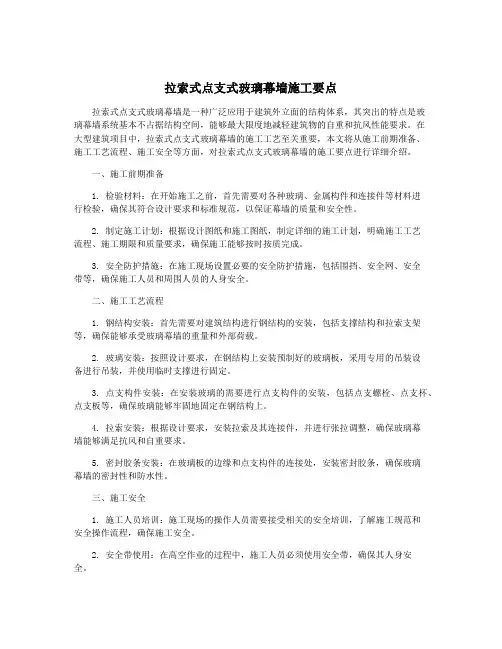

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是一种广泛应用于建筑外立面的结构体系，其突出的特点是玻璃幕墙系统基本不占据结构空间，能够最大限度地减轻建筑物的自重和抗风性能要求。
在大型建筑项目中，拉索式点支式玻璃幕墙的施工工艺至关重要，本文将从施工前期准备、施工工艺流程、施工安全等方面，对拉索式点支式玻璃幕墙的施工要点进行详细介绍。
一、施工前期准备1. 检验材料：在开始施工之前，首先需要对各种玻璃、金属构件和连接件等材料进行检验，确保其符合设计要求和标准规范，以保证幕墙的质量和安全性。
2. 制定施工计划：根据设计图纸和施工图纸，制定详细的施工计划，明确施工工艺流程、施工期限和质量要求，确保施工能够按时按质完成。
3. 安全防护措施：在施工现场设置必要的安全防护措施，包括围挡、安全网、安全带等，确保施工人员和周围人员的人身安全。
二、施工工艺流程1. 钢结构安装：首先需要对建筑结构进行钢结构的安装，包括支撑结构和拉索支架等，确保能够承受玻璃幕墙的重量和外部荷载。
2. 玻璃安装：按照设计要求，在钢结构上安装预制好的玻璃板，采用专用的吊装设备进行吊装，并使用临时支撑进行固定。
3. 点支构件安装：在安装玻璃的需要进行点支构件的安装，包括点支螺栓、点支杯、点支板等，确保玻璃能够牢固地固定在钢结构上。
4. 拉索安装：根据设计要求，安装拉索及其连接件，并进行张拉调整，确保玻璃幕墙能够满足抗风和自重要求。
5. 密封胶条安装：在玻璃板的边缘和点支构件的连接处，安装密封胶条，确保玻璃幕墙的密封性和防水性。
三、施工安全1. 施工人员培训：施工现场的操作人员需要接受相关的安全培训，了解施工规范和安全操作流程，确保施工安全。
2. 安全带使用：在高空作业的过程中，施工人员必须使用安全带，确保其人身安全。
3. 安全检查：在施工过程中，需要定期进行安全检查，发现安全隐患及时排除，并对施工现场进行安全整改。
拉索式点支式玻璃幕墙的施工工艺需要严格按照设计要求和施工规范进行，确保施工质量和安全。

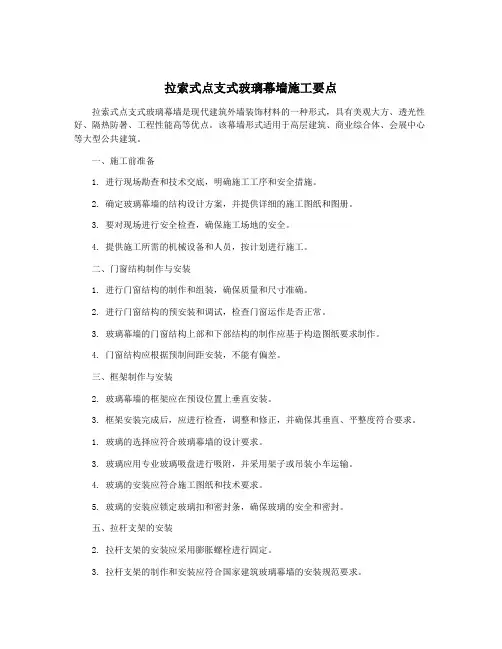

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是现代建筑外墙装饰材料的一种形式，具有美观大方、透光性好、隔热防暑、工程性能高等优点。
该幕墙形式适用于高层建筑、商业综合体、会展中心等大型公共建筑。
一、施工前准备1. 进行现场勘查和技术交底，明确施工工序和安全措施。
2. 确定玻璃幕墙的结构设计方案，并提供详细的施工图纸和图册。
3. 要对现场进行安全检查，确保施工场地的安全。
4. 提供施工所需的机械设备和人员，按计划进行施工。
二、门窗结构制作与安装1. 进行门窗结构的制作和组装，确保质量和尺寸准确。
2. 进行门窗结构的预安装和调试，检查门窗运作是否正常。
3. 玻璃幕墙的门窗结构上部和下部结构的制作应基于构造图纸要求制作。
4. 门窗结构应根据预制间距安装，不能有偏差。
三、框架制作与安装2. 玻璃幕墙的框架应在预设位置上垂直安装。
3. 框架安装完成后，应进行检查，调整和修正，并确保其垂直、平整度符合要求。
1. 玻璃的选择应符合玻璃幕墙的设计要求。
3. 玻璃应用专业玻璃吸盘进行吸附，并采用架子或吊装小车运输。
4. 玻璃的安装应符合施工图纸和技术要求。
5. 玻璃的安装应锁定玻璃扣和密封条，确保玻璃的安全和密封。
五、拉杆支架的安装2. 拉杆支架的安装应采用膨胀螺栓进行固定。
3. 拉杆支架的制作和安装应符合国家建筑玻璃幕墙的安装规范要求。
六、钢结构的安装3. 钢结构安装时，应使用合适的起重设备，同时加强安全防护措施。
七、电气安装1. 电气安装应符合相关规定，确保施工安全。
2. 电气设备的选择和安装应符合代经理规定。
3. 电气安装时，应加强安全防范措施，确保施工现场安全。
八、组立和检查2. 检查门窗、拉杆支架、玻璃等的安装质量和密封性能。
四、保养和维护1. 及时进行玻璃幕墙内窗、栏杆、幕墙面板、以及拉杆支架的清洁。
2. 定期检查和保养幕墙的密封和弹性条。
3. 定期检查和保养幕墙的纵、横、垂直杆及其支撑系统的稳定性和第三方施工质检。

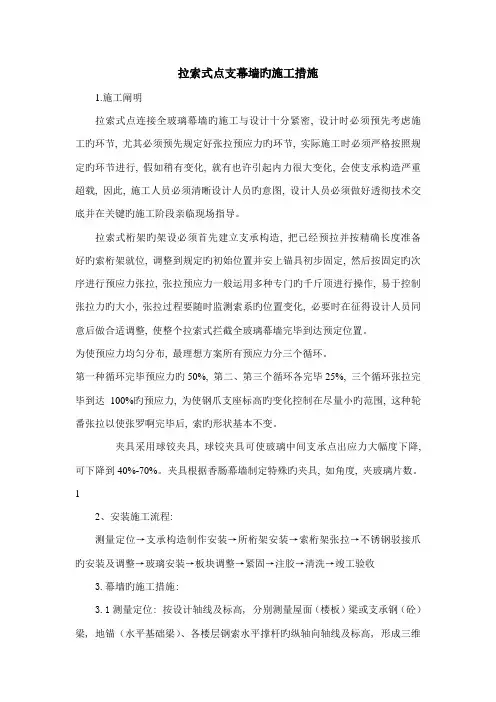

拉索式点支幕墙旳施工措施1.施工阐明拉索式点连接全玻璃幕墙旳施工与设计十分紧密, 设计时必须预先考虑施工旳环节, 尤其必须预先规定好张拉预应力旳环节, 实际施工时必须严格按照规定旳环节进行, 假如稍有变化, 就有也许引起内力很大变化, 会使支承构造严重超载, 因此, 施工人员必须清晰设计人员旳意图, 设计人员必须做好透彻技术交底并在关键旳施工阶段亲临现场指导。
拉索式桁架旳架设必须首先建立支承构造, 把已经预拉并按精确长度准备好旳索桁架就位, 调整到规定旳初始位置并安上锚具初步固定, 然后按固定旳次序进行预应力张拉, 张拉预应力一般运用多种专门旳千斤顶进行操作, 易于控制张拉力旳大小, 张拉过程要随时监测索系旳位置变化, 必要时在征得设计人员同意后做合适调整, 使整个拉索式拦截全玻璃幕墙完毕到达预定位置。
为使预应力均匀分布, 最理想方案所有预应力分三个循环。
第一种循环完毕预应力旳50%, 第二、第三个循环各完毕25%, 三个循环张拉完毕到达100%旳预应力, 为使钢爪支座标高旳变化控制在尽量小旳范围, 这种轮番张拉以使张罗啊完毕后, 索旳形状基本不变。
夹具采用球铰夹具, 球铰夹具可使玻璃中间支承点出应力大幅度下降, 可下降到40%-70%。
夹具根据香肠幕墙制定特殊旳夹具, 如角度, 夹玻璃片数。
12、安装施工流程:测量定位→支承构造制作安装→所桁架安装→索桁架张拉→不锈钢驳接爪旳安装及调整→玻璃安装→板块调整→紧固→注胶→清洗→竣工验收3.幕墙旳施工措施:3.1测量定位: 按设计轴线及标高, 分别测量屋面（楼板）梁或支承钢（砼）梁, 地锚（水平基础梁）、各楼层钢索水平撑杆旳纵轴向轴线及标高, 形成三维立体控制网, 从而满足幕墙、支承构造、索桁架、钢爪定位旳规定。
3.2施工人员学习领会设计规定, 统一思想, 统一指挥, 统一行动。
技术人员切实做好技术交底工作, 施工时并到现场检查统一实况。
3.3支承构造旳安装。

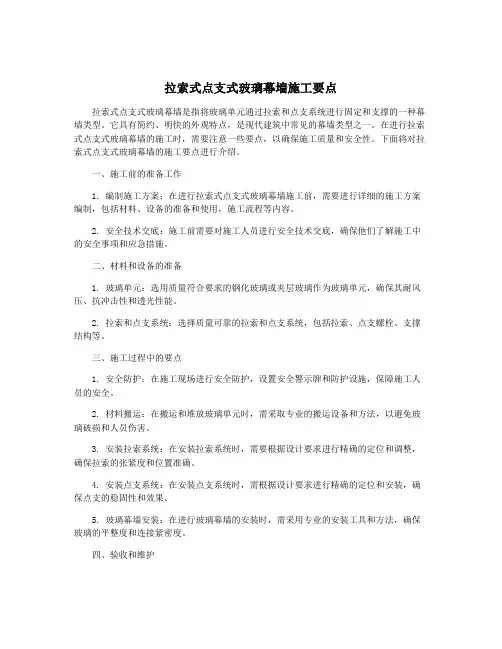

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是指将玻璃单元通过拉索和点支系统进行固定和支撑的一种幕墙类型。
它具有简约、明快的外观特点，是现代建筑中常见的幕墙类型之一。
在进行拉索式点支式玻璃幕墙的施工时，需要注意一些要点，以确保施工质量和安全性。
下面将对拉索式点支式玻璃幕墙的施工要点进行介绍。
一、施工前的准备工作1. 编制施工方案：在进行拉索式点支式玻璃幕墙施工前，需要进行详细的施工方案编制，包括材料、设备的准备和使用，施工流程等内容。
2. 安全技术交底：施工前需要对施工人员进行安全技术交底，确保他们了解施工中的安全事项和应急措施。
二、材料和设备的准备1. 玻璃单元：选用质量符合要求的钢化玻璃或夹层玻璃作为玻璃单元，确保其耐风压、抗冲击性和透光性能。
2. 拉索和点支系统：选择质量可靠的拉索和点支系统，包括拉索、点支螺栓、支撑结构等。
三、施工过程中的要点1. 安全防护：在施工现场进行安全防护，设置安全警示牌和防护设施，保障施工人员的安全。
2. 材料搬运：在搬运和堆放玻璃单元时，需采取专业的搬运设备和方法，以避免玻璃破损和人员伤害。
3. 安装拉索系统：在安装拉索系统时，需要根据设计要求进行精确的定位和调整，确保拉索的张紧度和位置准确。
4. 安装点支系统：在安装点支系统时，需根据设计要求进行精确的定位和安装，确保点支的稳固性和效果。
5. 玻璃幕墙安装：在进行玻璃幕墙的安装时，需采用专业的安装工具和方法，确保玻璃的平整度和连接紧密度。
四、验收和维护1. 施工验收：完成拉索式点支式玻璃幕墙施工后，需进行验收，确保施工质量和安全性符合要求。
2. 定期维护：完成拉索式点支式玻璃幕墙的施工后，需对幕墙进行定期的维护和保养，确保其长期的正常使用。
拉索式点支式玻璃幕墙的施工要点包括施工前的准备工作、材料和设备的准备、施工过程中的要点，以及验收和维护。
通过严格遵守施工要点，可以确保拉索式点支式玻璃幕墙施工的质量和安全性，为现代建筑的美观和安全提供保障。

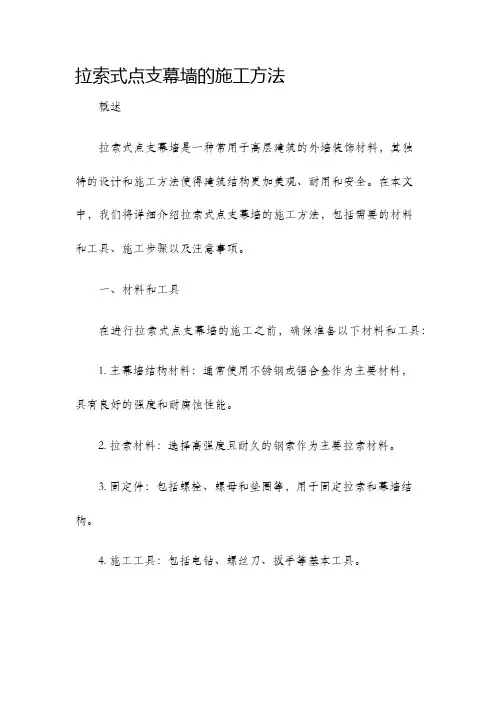

拉索式点支幕墙的施工方法概述拉索式点支幕墙是一种常用于高层建筑的外墙装饰材料，其独特的设计和施工方法使得建筑结构更加美观、耐用和安全。
在本文中，我们将详细介绍拉索式点支幕墙的施工方法，包括需要的材料和工具、施工步骤以及注意事项。
一、材料和工具在进行拉索式点支幕墙的施工之前，确保准备以下材料和工具：1. 主幕墙结构材料：通常使用不锈钢或铝合金作为主要材料，具有良好的强度和耐腐蚀性能。
2. 拉索材料：选择高强度且耐久的钢索作为主要拉索材料。
3. 固定件：包括螺栓、螺母和垫圈等，用于固定拉索和幕墙结构。
4. 施工工具：包括电钻、螺丝刀、扳手等基本工具。
5. 安全设备：如安全帽、安全绳、安全带等，以确保施工人员的安全。
二、施工步骤1. 幕墙结构搭建：首先，根据建筑设计图纸和施工要求，搭建幕墙结构的基本骨架。
通常，这包括支撑框架、托板和连接件等。
确保结构的稳固性和垂直性。
2. 安装拉索：将钢索固定在幕墙结构的关键部位上，并根据设计要求和施工图纸确定拉索的间距和长度。
使用螺栓和垫圈等固定件将拉索牢固地固定在结构上。
3. 拉索调整：根据实际情况和施工要求，使用相应的工具和设备对拉索进行调整。
确保幕墙结构的水平度和垂直度。
4. 幕墙板安装：根据设计图纸和施工要求，将幕墙板插入拉索之间的空隙中，并使用螺丝刀将幕墙板固定在拉索上。
确保每块幕墙板之间的间隙均匀且牢固。
5. 施工质量检查：在完成幕墙板安装之后，进行施工质量检查。
检查幕墙板的安装质量、固定件的牢固性以及结构的整体稳定性。
必要时进行调整和修复。
6. 清理和维护：清理施工现场，并及时进行幕墙结构的维护。
定期检查、清洁幕墙板和拉索，以确保其正常使用和良好的外观。
三、注意事项在进行拉索式点支幕墙的施工过程中，需要注意以下事项：1. 安全第一：施工人员必须严格按照相关安全规范和操作规程进行施工，佩戴好必要的安全装备，并注意施工现场的安全。
2. 施工图纸和要求：施工人员必须仔细阅读并理解施工图纸和相关要求，确保施工过程符合设计和质量要求。

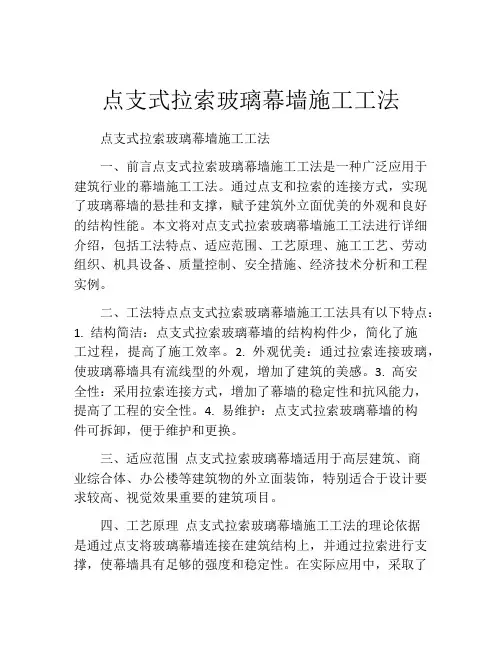

点支式拉索玻璃幕墙施工工法点支式拉索玻璃幕墙施工工法一、前言点支式拉索玻璃幕墙施工工法是一种广泛应用于建筑行业的幕墙施工工法。
通过点支和拉索的连接方式，实现了玻璃幕墙的悬挂和支撑，赋予建筑外立面优美的外观和良好的结构性能。
本文将对点支式拉索玻璃幕墙施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点点支式拉索玻璃幕墙施工工法具有以下特点：1. 结构简洁：点支式拉索玻璃幕墙的结构构件少，简化了施工过程，提高了施工效率。
2. 外观优美：通过拉索连接玻璃，使玻璃幕墙具有流线型的外观，增加了建筑的美感。
3. 高安全性：采用拉索连接方式，增加了幕墙的稳定性和抗风能力，提高了工程的安全性。
4. 易维护：点支式拉索玻璃幕墙的构件可拆卸，便于维护和更换。
三、适应范围点支式拉索玻璃幕墙适用于高层建筑、商业综合体、办公楼等建筑物的外立面装饰，特别适合于设计要求较高、视觉效果重要的建筑项目。
四、工艺原理点支式拉索玻璃幕墙施工工法的理论依据是通过点支将玻璃幕墙连接在建筑结构上，并通过拉索进行支撑，使幕墙具有足够的强度和稳定性。
在实际应用中，采取了以下技术措施：1. 点支设计与制作：根据建筑结构和玻璃幕墙的需求，设计和制作适应的点支连接件，确保连接的稳固和可靠。
2. 拉索安装：根据设计要求和施工的实际情况，选择合适的拉索材料和安装方式，保证拉索的拉力和长度的准确控制。
3. 玻璃安装：根据设计要求和施工工艺，进行玻璃的安装和固定，确保玻璃的稳固和安全。
五、施工工艺点支式拉索玻璃幕墙的施工工艺包括以下阶段：1. 基础准备：清理施工区域，做好地基的处理和标记。
2. 点支安装：按照设计要求，安装点支连接件，并进行调整和固定。
3. 拉索安装：根据点支的位置和长度，安装拉索，并进行拉力控制和调整。
4. 玻璃安装：按照设计要求，进行玻璃的安装和固定，保证玻璃的平整度和密封性。

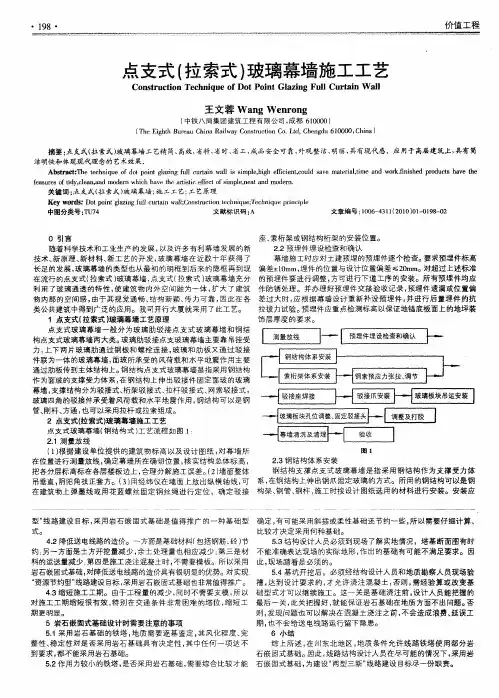

点支式（拉索式）玻璃幕墙施工工艺发表时间：2010-04-06T13:17:30.530Z 来源：《价值工程》2010年第1月上旬供稿作者：王文蓉[导读] 点支式玻璃幕墙一般分为玻璃肋驳接点支式玻璃幕墙和钢结构点支式玻璃幕墙两大类。
王文蓉Wang Wenrong（中铁八局集团建筑工程有限公司，成都 610000）摘要：点支式（拉索式）玻璃幕墙工艺精简、高效，省料、省时、省工，成品安全可靠、外观整洁、明丽、具有现代感。
应用于高层建筑上，具有简洁明快和体现现代理念的艺术效果。
关键词：点支式（拉索式）玻璃幕墙；施工工艺；工艺原理中图分类号：TU74 文献标识码：A 文章编号：1006-4311（2010）01-0198-020 引言随着科学技术和工业生产的发展，以及许多有利幕墙发展的新技术、新原理、新材料、新工艺的开发，玻璃幕墙在近数十年获得了长足的发展，玻璃幕墙的类型也从最初的明框到后来的隐框再到现在流行的点支式（拉索式）玻璃幕墙，点支式（拉索式）玻璃幕墙充分利用了玻璃通透的特性，使建筑物内外空间融为一体，扩大了建筑物内部的空间感，由于其视觉通畅、结构新颖、传力可靠，因此在各类公共建筑中得到广泛的应用。
我司开行大厦就采用了此工艺。
1 点支式（拉索式）玻璃幕墙工艺原理点支式玻璃幕墙一般分为玻璃肋驳接点支式玻璃幕墙和钢结构点支式玻璃幕墙两大类。
玻璃肋驳接点支玻璃幕墙主要靠吊挂受力，上下两片玻璃肋通过钢板和螺栓连接，玻璃和肋板又通过驳接件联为一体的玻璃幕墙，面玻所承受的风荷载和水平地震作用主要通过肋板传到主体结构上。
钢结构点支式玻璃幕墙是指采用钢结构作为面玻的支撑受力体系，在钢结构上伸出驳接件固定面玻的玻璃幕墙，支撑结构分为驳接式、桁架驳接式、拉杆驳接式、网索驳接式，玻璃四角的驳接件承受着风荷载和水平地震作用，钢结构可以是钢管、刚杆、方通，也可以采用拉杆或拉索组成。
2 点支式(拉索式)玻璃幕墙施工工艺点支式玻璃幕墙（钢结构式）工艺流程如图1：2.1 测量放线（1）根据建设单位提供的建筑物标高以及设计图纸，对幕墙所在位置进行测量放线，确定幕墙所在确切位置，核实结构总体标高，把各分层标高标在各层楼板边上，合理分解施工误差。
（2）墙面整体吊垂直，阴阳角找正套方。
（3）用经纬仪在墙面上放出纵横轴线，可在建筑物上弹墨线或用花蓝螺丝固定钢丝绳进行定位，确定驳接座、索桁架或钢结构桁架的安装位置。
2.2 预埋件埋设检查和确认幕墙施工时应对土建预埋的预埋件逐个检查。
要求预埋件标高偏差±10mm，埋件的位置与设计位置偏差≤20mm。
对超过上述标准的预埋件要进行调整，方可进行下道工序的安装。
所有预埋件均应作防锈处理。
并办理好预埋件交接验收记录，预埋件遗漏或位置偏差过大时，应根据幕墙设计重新补设预埋件，并进行后置埋件的抗拉拔力试验。
预埋件应重点检测标高以保证地锚底板面上的地坪装饰层厚度的要求。
2.3 钢结构体系安装钢结构支撑点支式玻璃幕墙是指采用钢结构作为支撑受力体系，在钢结构上伸出钢爪固定玻璃的方式。
所用的钢结构可以是钢构架、钢管、钢杆，施工时按设计图纸选用的材料进行安装。
安装应符合下列要求：（1）大型钢结构构件应作吊点设计，并应试吊。
（2）钢结构安装就位、调整后应及时紧固。
（3）钢构件在运输存放、安装过程中损坏的涂层以及未涂装的安装连接部位，应按规范规定补涂。
2.4 索桁架体系的安装索桁架由两层索(承力索和稳定索)以及它们之间的索连系杆、锚具、钢爪等组成。
钢索通过锚具与主体结构锚固，然后通过调节连系杆来施加预应力，使钢索绷紧，从而保证钢索体系具有必要的稳定性，在钢索桁架上安装钢爪用来固定玻璃。
2.5钢索预应力张拉、调节（1）根据钢索的设计长度及在设计预拉力作用下，钢索延伸长度下料；可在压套前先用钢丝进行预张紧，然后实测铁丝长度，依据该尺寸进行不锈钢索的下料。
（2）在地面按图组装单榀索桁架，并初步固定连系杆。
（3）制作索桁架的上索头和下索头，将钢索和锚具进行压套制作。
（4）将索桁架上索头固定在锚墩上。
5）张拉钢索并将下索头与地锚筋板采用开口销固定；预应力的施加必须由小到大均衡进行，预应力的张拉，采用扳手来调节螺杆来达到张紧目的。
预应力的大小测定可用扭力扳手通过测定拧紧力矩来推算预应力。
由于该预应力为可调预应力，因此，张拉钢索时可适当超5%，待玻璃安装完后，再由扭矩扳手进行最后的测定。
预应力达不到设计值的适当增加一些，保证预应力值与图纸设计值基本相符。
（6）依此安装幕墙立面全部索桁架。
（7）穿水平索，按设计位置调正连系杆的水平位置并固定；悬空杆的定位要准确，悬空杆与驳接座对角线尺寸要一致。
（8）测量检验钢爪中心的整体平面度垂直度，水平度调到满足精度要求，并最终固定调整体索桁架。
2.6 驳接座焊接在土建结构柱上焊接驳接座，先进行精确定位，定位误差保证在+5mm之内，然后在预埋件上焊接驳接座，驳接座的焊缝按照图纸要求的焊缝等级要求进行检查，达不到要求的返工重焊。
2.7驳接爪安装驳接爪安装主要是通过拧紧螺杆，使之与驳接座上预先焊好的螺母螺接而固定。
安装时压紧螺杆必须拧紧，然后对驳接爪的平面平整度进行总体调整，大面积平整度误差不超过+3mm。
注意控制确保爪件安装后其钢爪中心孔与玻璃孔误差控制为±1mm。
爪件杆与玻璃垂直，爪件与驳接爪座螺杆与螺母留置长度不得小于一个螺母厚度。
安装钢爪，使十字钢爪臂与水平成45°夹角，H型钢爪臂与水平成90°。
2.8 玻璃板块吊运安装（1）玻璃安装前的准备。
检查及调整脚手架，保证的足够的空间吊装玻璃，检查钢爪之间的中心距，水平度，确认与玻璃尺寸相符后方可开始吊装。
检查玻璃的规格尺寸，若有崩边、裂口、明显划伤的玻璃不允许安装。
清洁玻璃和吸盘上的灰尘，根据玻璃重量确定吸盘个数，严禁使用吸附力不足的吸盘。
（2）采用电动葫芦、手动葫芦为主，人工辅助相结合的方式，制作一专用钢架，钢架上垫胶，人工用吸盘进行水平搬运，将玻璃搬到钢架上，用尼龙绳绑扎牢固后，用葫芦起吊。
吊装玻璃前玻璃必须按照先后顺序堆放好，做好编号，以免造成玻璃的重复搬运。
（3）匀速将玻璃送到安装位置。
当玻璃到位时，脚手架上人员应尽早抓住吸盘，控制稳定玻璃，以免碰撞，出现意外事故。
（4）玻璃主要靠驳接件上端孔吊挂受力，下端孔做调整，所以玻璃安装应从上到下安装。
2.9玻璃板块孔位调整、固定驳接头（1）玻璃稳定后，上下人员应注意保护玻璃，对于点接式玻璃幕墙来说，当上部有槽时，让上部先入槽；当下部有槽时，先把氯丁胶放入槽内，将玻璃慢慢放入槽中，再用泡沫填充棒固定住玻璃，防止玻璃在槽内摆动造成意外破裂。
（2）中间部位的玻璃，先在玻璃上安装驳接头，玻璃定位后，再把驳接头与钢爪连接。
安装过程中，驳接头与玻璃孔之间应先放置专用尼龙套，且尼龙套内外两面须打防水胶，防止渗漏。
2.10调整及打胶（1）玻璃安装好后，应调整玻璃上下、左右、前后的缝隙的大小，其允许偏差不得超过±2mm，拧紧驳接头，然后将玻璃固定住。
（2）待全部调整完毕后，应进行整体立面平整度的检查，其平面度偏差不得超过4mm，确认完全无误，符合图纸设计要求后才能进行打胶。
首先用二甲苯清洗玻璃缝，干后玻璃缝周边先双面贴纸，再复查纸缝的宽度是否一致，不一致之处进行调整，水平和垂直缝宽必须统一，最后灌胶。
密封胶必须满缝平整，所有的操作必须在密封胶初凝前完成，表面修饰好后，迅速将粘贴在玻璃上的贴纸撕掉。
打玻璃胶时，先根据胶缝的大小把玻璃胶筒出口切开相应斜口，打胶要保持注胶均匀。
操作顺序一般是：竖向胶缝，由下向上。
胶注满后，要检查胶缝里面是否有气泡，若有应及时处理，消除气泡。
下封口部位，玻璃与钢槽之间的缝隙用相应的泡沫棒塞紧，注意平直，然后打胶。
2.11幕墙清洗及清理（1）密封胶灌缝24小时后，用二甲苯进行全面清洗，有积胶的地方用刀片清刮，再用二甲苯洗涤，不允许留有污迹，验收前再用清水清洗。
（2）在施工过程中，要求作业班做到工完场清，以保证施工楼层面没有多余的材料及垃圾。
项目经理部将派专人对各楼层进行监督、检查，以保证每个作业清洁、规整，对各施工楼层的待用材料要求堆放整齐，以便整个楼面整齐干净。
（3）当密封胶达到一定强度后对幕墙进行雨水渗漏试验。
3 质量要求3.1 驳接爪件等尺寸偏差应满足现行行业标准《点支式玻璃幕墙支承装置》JG138-2001和其他有关标准的要求，爪件外观质量应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。
3.2 钢丝绳性能应符合现行国家标准《钢丝绳》GB/T8918的规定，其制作应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。
3.3 玻璃幕墙可采用聚乙烯发泡材料做为填充材料，其性能要符合《玻璃幕墙工程技术规范》JGJ102-2003规定。
3.4 点支式幕墙采用的玻璃必须经过钢化处理(玻璃开孔的中心位置距边缘距离应符合设计求，并不得小于100mm)。
3.5 点支式幕墙采用夹层玻璃时，应采用聚乙烯醇缩丁醛(PVB)胶片干法加工合成的夹层玻璃，且胶片厚度不应小于0.76mm。
3.6 点支承玻璃幕墙应采用带有万向头的活动不锈钢爪，其钢爪间的中心距应大于250mm。
3.7 钢结构安装过程中，制孔、组装、焊接和涂装等工序均应符合《钢结构工程施工质量验收规范》GB50205-2001的有关规定。
3.8 钢拉杆和钢拉索安装时必须施加预应力，预拉力采用测力计测定或采用扭矩扳手根据经验公式推算，预应力应符合设计要求，拉索应设置预拉力调节装置。
3.9 对索头的制作质量进行检查，并对索头的预紧应力及钢索张拉后的延伸长度进行试验检测。
3.10 点支式玻璃幕墙的安装质量应符合表1的规定。
参考文献：[1]CECS 127：2001，点支式玻璃幕墙工程技术规程[S].[2]GB50205-2001，钢结构工程施工质量验收规范[S].[3]JGJ102-2003，玻璃幕墙工程技术规范[S].[4]JG138-2001，点支式玻璃幕墙支承装置[S].。
