点式玻璃幕墙及拉索幕墙介绍

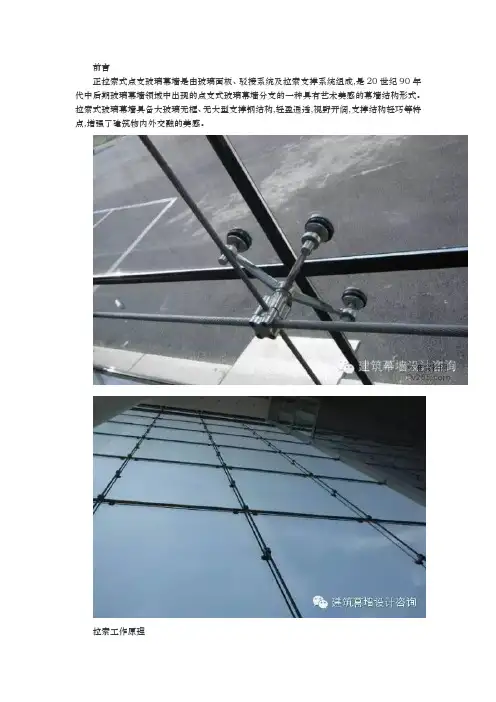

前言正拉索式点支玻璃幕墙是由玻璃面板、驳接系统及拉索支撑系统组成,是20世纪90年代中后期玻璃幕墙领域中出现的点支式玻璃幕墙分支的一种具有艺术美感的幕墙结构形式。

拉索式玻璃幕墙具备大玻璃无框、无大型支撑钢结构,轻盈通透,视野开阔,支撑结构轻巧等特点,增强了建筑物内外交融的美感。

拉索工作原理拉索式玻璃幕墙是将玻璃面板用钢爪固定在索桁架上的一种幕墙形式。

它主要由三部分组成：玻璃面板、索桁架及锚固结构。

索桁架是跨越幕墙支承跨度的重要构件，索桁架悬挂在锚固结构上，它由按一定规律布置的高张强度的索及连系杆组成。

索桁架起着形成幕墙系统、承担幕墙承受的荷载并将其传至锚固结构的任务。

锚固结构是指基于锚固技术的锚杆、锚索和土钉一类岩土工程加固、支护结构，它承受索桁架传来的荷载，并将它们可靠地传向基础，同时锚固结构也是索桁架赖以进行张拉的主体，索桁架要强力拉紧后才能形成幕墙系统。

为了获得稳定的幕墙体系，必须施加相当的拉力才能绷紧，跨度越大，所需的拉力就越大，为此就须要有承受相当大反力的锚固结构来维持平衡。

玻璃面板由安装在索桁架上的钢爪进行固定，作填缝处理后，最终形成幕墙系统。

玻璃面板、索桁架、锚固结构组成幕墙系统。

三者互相依存、互相制约、互相影响。

（中国经贸大厦拉索幕墙）索桁架是柔性的张拉结构，在没有施加预应力之前没有刚度，其形状也是不确定的，必须通过施加适当的预应力赋于其一定的形状，才能成为能承受外荷载的结构。

在给定的边界条件下，所施加的预应力系统的分布和大小，同所形成的结构初始形状是相互联系的。

如何最合理地确定这一初始形状和相应的自平衡预应力系统，就是张拉结构初始平衡状态的确定。

这是索桁架这种张拉结构设计中的一个关键问题。

（国内机场随处可见的索结构幕墙）从以上分析中可以看出，索桁架的预应力是其生命，索桁架预应力的建立是索桁架获得必要的结构刚度和形状稳定的必要措施。

预应力的数值应根据索桁架在各种可能的荷载情况下，任意一根钢索都不发生松弛，且保持一定大小的张力储备的原则，在实际设计中需要结合受载计算，经过试算、调整来确定。

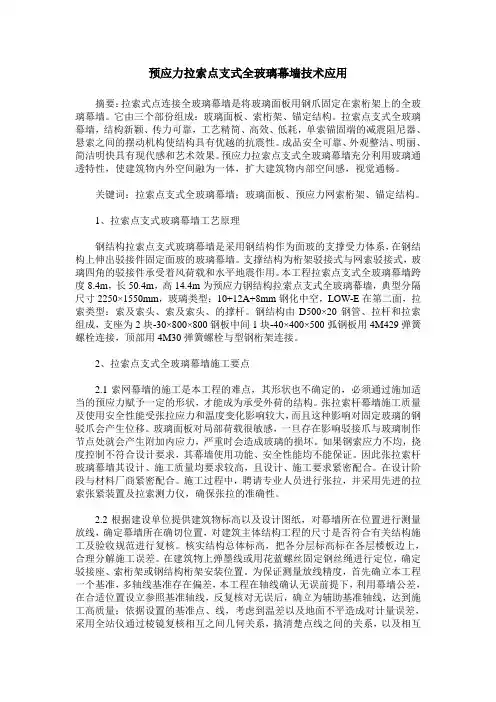

预应力拉索点支式全玻璃幕墙技术应用摘要：拉索式点连接全玻璃幕墙是将玻璃面板用钢爪固定在索桁架上的全玻璃幕墙。

它由三个部份组成：玻璃面板、索桁架、锚定结构。

拉索点支式全玻璃幕墙，结构新颖、传力可靠，工艺精简、高效、低耗，单索锚固端的减震阻尼器、悬索之间的摆动机构使结构具有优越的抗震性。

成品安全可靠、外观整洁、明丽、简洁明快具有现代感和艺术效果。

预应力拉索点支式全玻璃幕墙充分利用玻璃通透特性，使建筑物内外空间融为一体，扩大建筑物内部空间感，视觉通畅。

关键词：拉索点支式全玻璃幕墙；玻璃面板、预应力网索桁架、锚定结构。

1、拉索点支式玻璃幕墙工艺原理钢结构拉索点支式玻璃幕墙是采用钢结构作为面玻的支撑受力体系，在钢结构上伸出驳接件固定面玻的玻璃幕墙。

支撑结构为桁架驳接式与网索驳接式，玻璃四角的驳接件承受着风荷载和水平地震作用。

本工程拉索点支式全玻璃幕墙跨度8.4m，长50.4m，高14.4m为预应力钢结构拉索点支式全玻璃幕墙，典型分隔尺寸2250×1550mm，玻璃类型：10+12A+8mm钢化中空，LOW-E在第二面，拉索类型：索及索头、索及索头、的撑杆。

钢结构由D500×20钢管、拉杆和拉索组成，支座为2块-30×800×800钢板中间1块-40×400×500弧钢板用4M429弹簧螺栓连接，顶部用4M30弹簧螺栓与型钢桁架连接。

2、拉索点支式全玻璃幕墙施工要点2.1索网幕墙的施工是本工程的难点，其形状也不确定的，必须通过施加适当的预应力赋予一定的形状，才能成为承受外荷的结构。

张拉索杆幕墙施工质量及使用安全性能受张拉应力和温度变化影响较大，而且这种影响对固定玻璃的钢驳爪会产生位移。

玻璃面板对局部荷载很敏感，一旦存在影响驳接爪与玻璃制作节点处就会产生附加内应力，严重时会造成玻璃的损坏。

如果钢索应力不均，挠度控制不符合设计要求，其幕墙使用功能、安全性能均不能保证。

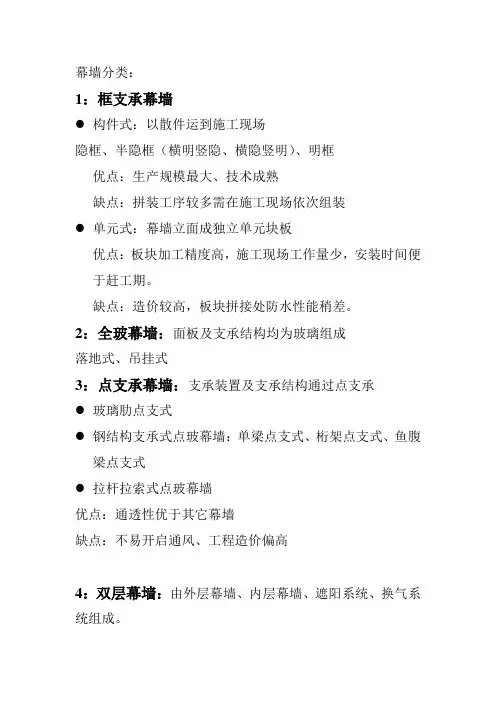

幕墙分类：1：框支承幕墙●构件式：以散件运到施工现场隐框、半隐框（横明竖隐、横隐竖明）、明框优点：生产规模最大、技术成熟缺点：拼装工序较多需在施工现场依次组装●单元式：幕墙立面成独立单元块板优点：板块加工精度高，施工现场工作量少，安装时间便于赶工期。

缺点：造价较高，板块拼接处防水性能稍差。

2：全玻幕墙：面板及支承结构均为玻璃组成落地式、吊挂式3：点支承幕墙：支承装置及支承结构通过点支承●玻璃肋点支式●钢结构支承式点玻幕墙：单梁点支式、桁架点支式、鱼腹梁点支式●拉杆拉索式点玻幕墙优点：通透性优于其它幕墙缺点：不易开启通风、工程造价偏高4：双层幕墙：由外层幕墙、内层幕墙、遮阳系统、换气系统组成。

●外循环式双层幕墙（减少空调负荷、节省能源、降温、保温）●内循环双层幕墙（寒冷地区使用）优点：节能效果明显、大幅度降低噪音；适合寒冷地区和风动环境。

（防风沙）解决气流循环与风动矛盾。

内外通透效果好。

5：金属板幕墙：是指板材为金属板的建筑幕墙(金属板一般包括单层铝板、铝塑复合板、蜂窝铝板、不锈钢板、彩色压型钢板、钛合金板、铜板等)，它类似于玻璃幕墙，我们工程一般常做的金属板幕墙是铝板幕墙（单层铝板、复合铝板、蜂窝铝板），其有多种做法。

常用的是槽板式，它是将板块向四周各折一定长度的边，变成槽形板，按设计要求在折边上固定铝角，然后可靠安装在施工好的骨架上。

当板块过大，为保证其强度与刚度，应按要求在板块中部安装加强肋措施。

如单层铝板中肋与板的连接可用电栓焊固定螺栓连接、胶接或用3M胶等；复合铝板则用结构密封胶固定；蜂窝铝板不用加强肋，其强度和刚度都能达到要求。

6：石材幕墙：是一种独立的围护结构系统，根据施工方法分为湿挂（使用水泥砂浆将石材与墙体粘结）和干挂法。

在当今施工中应用得最多是干挂石材幕墙，它是利用金属挂件将石材面板吊挂在与主体结构连接的金属骨架上。

干挂石材按安装形式常用挂勾式和背栓式：挂勾式干挂石材是利用不锈钢挂件（或铝合金挂件）插入开好的石材边槽中，用环氧树脂胶粘接在槽内，用螺栓固定挂勾在安装好的金属骨架上；背栓式是采用专用的柱锥式锚栓，在石材的背面上钻孔（必须采用专用锥式钻头和钻机）并保证准确的钻孔深度和尺寸，锚柱被无膨胀力地装入圆锥形孔内紧固，然后挂于安装好的骨架上。

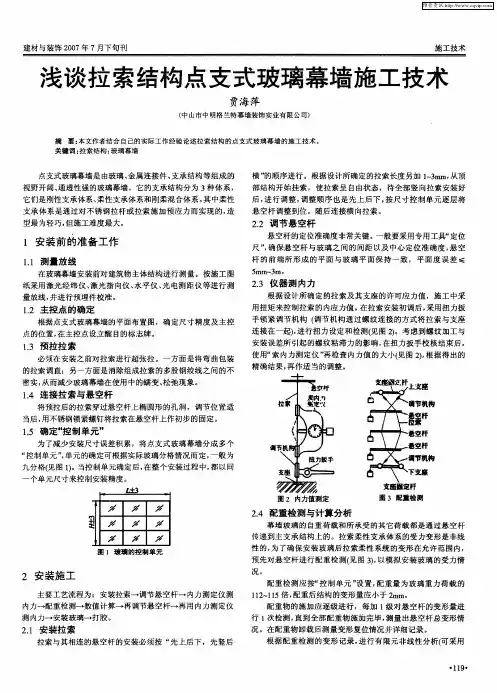

拉索结构点支式玻璃幕墙的施工技术摘要：本文阐述了拉索结构点支式玻璃幕墙施工的重要性，对拉索结构点支式玻璃幕墙与一般玻璃幕墙的区别进行说明，做出拉索结构点支式玻璃幕墙施工技术进行分析，希望对我国拉索结构点支式玻璃幕墙技术的发展有所帮助。

关键词：拉索结构点；支式玻璃幕墙；施工技术一、拉索结构点支式玻璃幕墙施工的重要性拉索结构点连接玻璃幕墙由3个部份组成：玻璃面板、索桁架、锚定支撑结构。

它是将玻璃面板用钢爪固定在索桁架上的玻璃幕墙。

拉索结构点连接玻璃幕墙因其通透性好，形成内外建筑物空间的通透和融合，达到人与环境、空间的和谐统一．给人一种视觉上的美感．日益被广泛地应用在建筑物的外墙装饰中。

点支式玻璃幕墙是由玻璃、金属连接件、支承结构等组成的视野开阔、通透性强的玻璃幕墙。

它的支承结构分为3种体系，它们是刚性支承体系、柔性支承体系和刚柔混合体系。

其中柔性支承体系是通过对不锈钢拉杆或拉索施加预应力而实现的，造型最为轻巧，但施工难度最大。

拉索结构点支式玻璃幕墙以其精巧外观和通透性，既增强了建筑外立面的美感，又极大改善了建筑物内部空间的通透性，因此在越来越多的公共建筑中得到了广泛的应用。

但是，由于幕墙安装施工队伍素质的参差不齐及施工管理技术力量薄弱，对拉索结构点支式玻璃幕墙缺乏全面的了解，在安装施工中具有较大的盲目性和随意性，往往在安装施工时埋下质量隐患。

拉索结构点支式玻璃幕墙由锚定结构、索桁架和玻璃面板三部分组成，是一种用钢爪将玻璃面板固定在索桁架上的幕墙。

作为跨越幕墙支承跨度的重要构件，索桁架由按一定规律布置的高强度拉索及连系杆组成，并悬挂在锚定结构上。

它的作用是形成幕墙系统，承受幕墙荷载并将其传递给与建筑主体联结的锚定结构。

锚定结构既是连接建筑主体与索桁架的承力构件，同时也是施工时对索桁架进行张拉的承力支座。

索桁架只有在强力拉紧后才能成为幕墙系统。

为了获得稳定的幕墙体系，必须对索桁架施加适当的拉力。

索桁架跨度越大，所需施加的拉力就越大，而用来维持平衡的锚定结构所能承受的反力也越大。

点支式玻璃幕墙本章适用于民用建筑中点支式玻璃幕墙（包括钢结构支承、索杆结构支承、玻璃肋支承、建筑主体支承的点支式幕墙）安装工程。

一、材料（一）钢材1.点支式玻璃幕墙采用不锈钢材料时，宜采用奥氏体不锈钢材，应符合现行国家标准。

2.点支式玻璃幕墙采用的碳素钢和其它钢材表面应进行防腐蚀处理。

表面除锈不得低于Sa2.5级，并进行涂装等可靠的表面处理。

3.拉索应采用不锈钢铰线、或铝包钢铰线，钢丝直径不宜小于2mm。

4.钢绞线必须进行预张拉处理,其张力宜为整绳破断力的50%,且持续张拉时间为2小时，作三次以上反复张拉以消除钢绞线的结构伸长量，生产厂家应出具钢铰线张拉曲线图及试验合格报告。

5.钢绞线的索头接头材料应采用经固溶处理的奥氏体不锈钢,钢绞线与索套接头必须压制牢固、可靠。

其加工产品应经破断拉伸试验。

6.钢绞线索套接头最终破断力不得小于钢绞线整绳破断力的90%,并应由生产厂家提供合格的检测试验报告及相关质量证明文件。

（二）密封胶1.点支式玻璃幕墙的密封材料宜采用耐候硅酮密封胶。

2.不同品牌的硅酮密封胶不应混合使用。

3.在任何情况下，不得使用过期的硅酮密封胶。

4.硅酮结构胶、硅酮耐候胶在使用时应提供与接触材料的相容性试验合格报告和抗拉力实验合格报告以及质保年限的质量证明文件。

（三）玻璃1.点支式玻璃幕墙用的玻璃外观质量和性能应符合现行国家标准2.点支式玻璃幕墙采用的钻孔玻璃，必须经过全钢化处理。

3.点支式玻璃幕墙采用的钢化玻璃宜经过均质处理。

4.点支式玻璃幕墙采用夹层玻璃时，应采用以聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃，且胶片厚度不得小于0.76mm。

二、主要机具主要机具有：起重机（塔式、汽车）、电动葫芦、电动真空吸盘、手动吸盘、预应力张拉器、电焊机、氩弧焊机、扭矩扳手、普通扳手、索内应力测量仪、冲击钻、测厚仪、应力仪、铅垂仪、经纬仪、全站仪、水准仪、超声波探伤仪、玻璃边缘应力测试仪、钢尺钢卷尺、水平尺角度尺等。

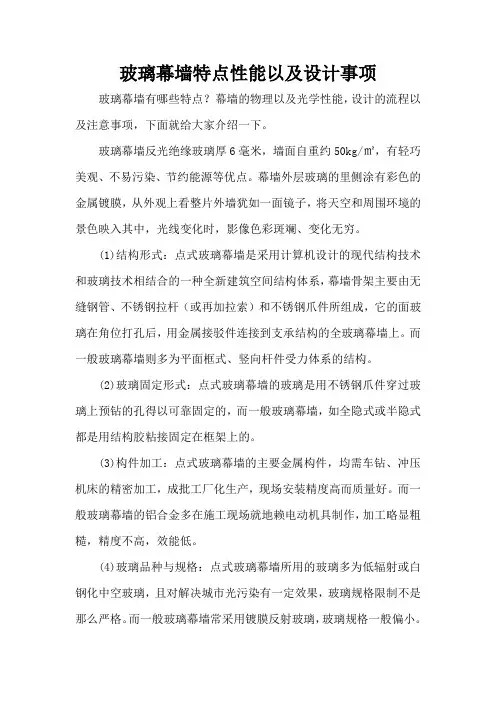

玻璃幕墙特点性能以及设计事项玻璃幕墙有哪些特点？幕墙的物理以及光学性能，设计的流程以及注意事项，下面就给大家介绍一下。

玻璃幕墙反光绝缘玻璃厚6毫米，墙面自重约50kg/㎡，有轻巧美观、不易污染、节约能源等优点。

幕墙外层玻璃的里侧涂有彩色的金属镀膜，从外观上看整片外墙犹如一面镜子，将天空和周围环境的景色映入其中，光线变化时，影像色彩斑斓、变化无穷。

(1)结构形式：点式玻璃幕墙是采用计算机设计的现代结构技术和玻璃技术相结合的一种全新建筑空间结构体系，幕墙骨架主要由无缝钢管、不锈钢拉杆（或再加拉索）和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。

而一般玻璃幕墙则多为平面框式、竖向杆件受力体系的结构。

(2)玻璃固定形式：点式玻璃幕墙的玻璃是用不锈钢爪件穿过玻璃上预钻的孔得以可靠固定的，而一般玻璃幕墙，如全隐式或半隐式都是用结构胶粘接固定在框架上的。

(3)构件加工：点式玻璃幕墙的主要金属构件，均需车钻、冲压机床的精密加工，成批工厂化生产，现场安装精度高而质量好。

而一般玻璃幕墙的铝合金多在施工现场就地赖电动机具制作，加工略显粗糙，精度不高，效能低。

(4)玻璃品种与规格：点式玻璃幕墙所用的玻璃多为低辐射或白钢化中空玻璃，且对解决城市光污染有一定效果，玻璃规格限制不是那么严格。

而一般玻璃幕墙常采用镀膜反射玻璃，玻璃规格一般偏小。

注意事项：幕墙的物理性能风压变形性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ雨水渗漏性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ（固定、开启部分）空气渗透性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ保温性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ隔声性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ平面内的变形性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ耐撞击性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ光学性能：雨水渗漏性能的确定分热带风暴及台风袭击地区和非热带风暴地区。

雨水渗漏性能分级指标值与风压变形的关系：即取消了风压计算中的阵风系数，热带风暴地区P=W0?μz?μs 非热带风暴地区0.75P=0.75×W0?μz?μs。

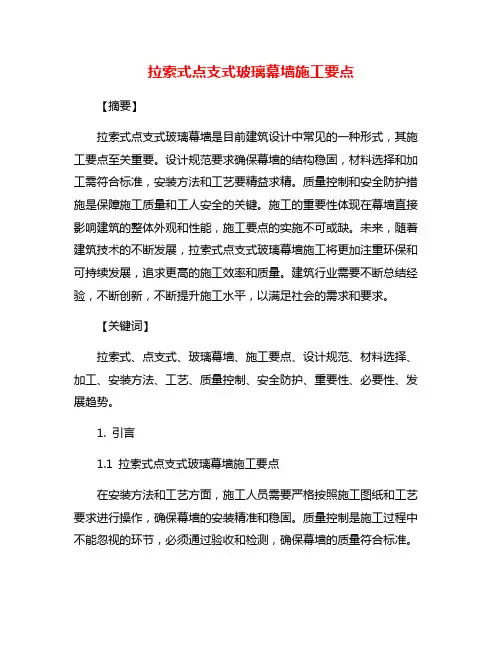

拉索式点支式玻璃幕墙施工要点【摘要】拉索式点支式玻璃幕墙是目前建筑设计中常见的一种形式，其施工要点至关重要。

设计规范要求确保幕墙的结构稳固，材料选择和加工需符合标准，安装方法和工艺要精益求精。

质量控制和安全防护措施是保障施工质量和工人安全的关键。

施工的重要性体现在幕墙直接影响建筑的整体外观和性能，施工要点的实施不可或缺。

未来，随着建筑技术的不断发展，拉索式点支式玻璃幕墙施工将更加注重环保和可持续发展，追求更高的施工效率和质量。

建筑行业需要不断总结经验，不断创新，不断提升施工水平，以满足社会的需求和要求。

【关键词】拉索式、点支式、玻璃幕墙、施工要点、设计规范、材料选择、加工、安装方法、工艺、质量控制、安全防护、重要性、必要性、发展趋势。

1. 引言1.1 拉索式点支式玻璃幕墙施工要点在安装方法和工艺方面，施工人员需要严格按照施工图纸和工艺要求进行操作，确保幕墙的安装精准和稳固。

质量控制是施工过程中不能忽视的环节，必须通过验收和检测，确保幕墙的质量符合标准。

安全防护措施也是施工中必不可少的部分，施工现场必须严格执行安全操作规程，确保施工人员和周围环境的安全。

拉索式点支式玻璃幕墙施工要点的重要性不可忽视。

只有严格按照设计要求和施工工艺进行操作，才能确保幕墙结构的稳定和安全性。

施工要点的必要性在于保障幕墙的质量和使用寿命，让建筑更加美观和实用。

未来，随着技术的进步和市场需求的变化，拉索式点支式玻璃幕墙施工也将不断发展和完善，满足不同建筑的需求。

2. 正文2.1 设计规范要求设计规范要求是拉索式点支式玻璃幕墙施工中至关重要的一环。

合理的设计规范能够确保幕墙的安全性、稳定性和美观度。

在进行设计规范时，需要考虑以下几个方面：首先是结构设计要求。

幕墙的结构设计要符合国家相关标准和规范，包括承载能力、抗风压性能、抗震性能等。

设计者需要根据幕墙的具体情况，合理选择材料和构造，确保幕墙结构稳定可靠。

其次是玻璃选择要求。

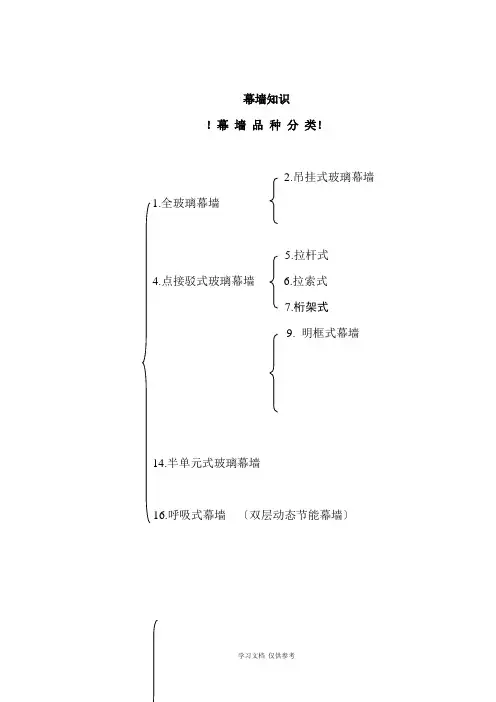

幕墙知识！幕墙品种分类！2.吊挂式玻璃幕墙1.全玻璃幕墙5.拉杆式4.点接驳式玻璃幕墙 6.拉索式7.桁架式9. 明框式幕墙14.半单元式玻璃幕墙16.呼吸式幕墙〔双层动态节能幕墙〕26.铝单板幕墙25.铝板幕墙27.复合铝板幕墙金属幕墙28.蜂窝铝板幕墙29.钢板幕墙30.千思板非金属幕墙铝合金门窗(32)1.全玻幕墙是一种全透明、全视野的玻璃幕墙，利用玻璃的透明性，追求建筑物内外空间的流通和融合，使人们可以透过玻璃清楚地看到玻璃的整个结构系统，使结构系统由单纯的支承作用转向表现其可见性，从而表现出建筑装饰的艺术感、层次感和立体感。

具有重量轻、选材简单、加工工厂化、施工快捷、维护维修方便、易于清洗等特点。

其对于丰富建筑造型立面效果的成效是其他材料无可比拟的，是现代科技在建筑装饰上的表达。

2.点接驳式全玻幕墙每一分格玻璃用点接驳钢件以点连接形式固定，其所承受的各种荷载和作用〔风荷载、地震作用、温度作用等〕通过点接驳钢件、钢爪传递到受力支撑结构系统，再由中间受力支撑结构体系传递给主体结构；点接驳钢件采用球状铰接螺栓〔可自由转动〕，且球状铰接螺栓的转动中心与玻璃重心是一致的，可以消除由于外力〔风荷载、地震作用、温度作用等〕引起的玻璃位移。

点接驳钢爪有“H”形和“X”形等几种形式。

支承玻璃的受力支承结构系统可以是玻璃肋、钢桁架也可以是不锈钢拉杆、拉索或混合结构。

因此点接驳全幕墙可分为玻璃肋点接驳全玻幕墙、钢桁架点接驳全玻幕墙、拉索式点接驳全玻幕墙、混合结构形式点接驳全幕玻墙。

3.拉杆式点接驳全玻幕墙是不锈钢拉杠柔性支承结构代替刚性桁架结构。

拉杆式点接驳全玻璃幕墙采用预应力双层拉杆结构。

一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压，正风压的承力索在负风压时就变成了稳定杆；而负风压的承力杆在正风压时则变成稳定索。

这样就保证了在正负风压的情况下，双层拉杆结构的受力完整性。

双层拉杆结构的施工与设计的联系十分紧密，设计时，必须预先考虑施工的步骤，尤其必须预先规定好张拉预应力和铺设面板的步骤，实际施工时必须严格按照规定的步骤进行。

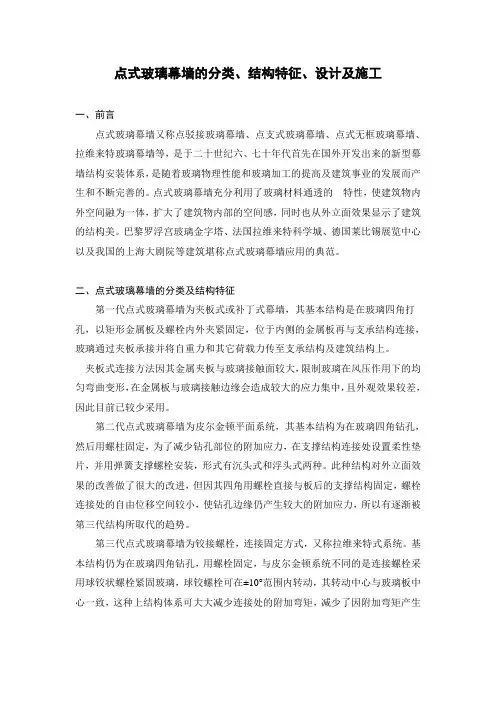

点式玻璃幕墙的分类、结构特征、设计及施工一、前言点式玻璃幕墙又称点驳接玻璃幕墙、点支式玻璃幕墙、点式无框玻璃幕墙、拉维来特玻璃幕墙等，是于二十世纪六、七十年代首先在国外开发出来的新型幕墙结构安装体系，是随着玻璃物理性能和玻璃加工的提高及建筑事业的发展而产生和不断完善的。

点式玻璃幕墙充分利用了玻璃材料通透的特性，使建筑物内外空间融为一体，扩大了建筑物内部的空间感，同时也从外立面效果显示了建筑的结构美。

巴黎罗浮宫玻璃金字塔、法国拉维来特科学城、德国莱比锡展览中心以及我国的上海大剧院等建筑堪称点式玻璃幕墙应用的典范。

二、点式玻璃幕墙的分类及结构特征第一代点式玻璃幕墙为夹板式或补丁式幕墙，其基本结构是在玻璃四角打孔，以矩形金属板及螺栓内外夹紧固定，位于内侧的金属板再与支承结构连接，玻璃通过夹板承接并将自重力和其它荷载力传至支承结构及建筑结构上。

夹板式连接方法因其金属夹板与玻璃接触面较大，限制玻璃在风压作用下的均匀弯曲变形，在金属板与玻璃接触边缘会造成较大的应力集中，且外观效果较差，因此目前已较少采用。

第二代点式玻璃幕墙为皮尔金顿平面系统，其基本结构为在玻璃四角钻孔，然后用螺柱固定，为了减少钻孔部位的附加应力，在支撑结构连接处设置柔性垫片，并用弹簧支撑螺栓安装，形式有沉头式和浮头式两种。

此种结构对外立面效果的改善做了很大的改进，但因其四角用螺栓直接与板后的支撑结构固定，螺栓连接处的自由位移空间较小，使钻孔边缘仍产生较大的附加应力，所以有逐渐被第三代结构所取代的趋势。

第三代点式玻璃幕墙为铰接螺栓，连接固定方式，又称拉维来特式系统。

基本结构仍为在玻璃四角钻孔，用螺栓固定，与皮尔金顿系统不同的是连接螺栓采用球铰状螺栓紧固玻璃，球铰螺栓可在±10°范围内转动，其转动中心与玻璃板中心一致，这种上结构体系可大大减少连接处的附加弯矩，减少了因附加弯矩产生局部应力集中造成的玻璃破裂现象，使整个墙面在风压作用下更趋近一种柔性体系，缓和了风压对幕墙造成的破坏。

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是一种现代化的建筑幕墙结构，具有开放性、透明性、轻盈感等特点，被广泛应用于高层建筑、商业中心、办公楼等多种建筑类型中。

拉索式点支式玻璃幕墙的施工要点主要包括以下几个方面。

1. 设计和材料选择：在设计阶段，需要根据建筑的风载、雨水排放、气温变化等因素，确定幕墙的结构形式和材料选择。

常用的材料有铝合金、不锈钢、钢结构等。

根据设计要求，选择合适的材料，同时根据施工现场情况，选择尺寸准确、加工精度高的玻璃。

2. 施工准备工作：施工前需要进行相关准备工作，包括施工方案的制定、材料进场验收、施工机具和设备的准备等。

需要对现场进行勘察和测量，确保各项数据准确无误。

3. 钢结构制作和安装：钢结构是拉索式点支式玻璃幕墙的主要支撑结构，其制作和安装必须符合相关标准要求。

需要对钢结构进行制作，包括钢柱、钢梁、钢绳等。

然后，根据设计要求，将钢结构进行安装，确保安装位置准确、连接牢固。

4. 玻璃安装：玻璃是拉索式点支式玻璃幕墙的主体材料，其安装过程需要注意以下几点。

玻璃要进行准确的尺寸测量和加工，确保与钢结构的连接精准。

然后，采用合适的安装方式，将玻璃固定在钢结构上。

在安装过程中，要注意避免玻璃的划伤和碰撞，确保玻璃表面光洁无瑕疵。

5. 拉索和调整：拉索是拉索式点支式玻璃幕墙的重要组成部分，通过拉索的张力调整，可以确保幕墙的整体平衡和稳定。

在安装拉索时，需要注意选择合适的拉索材料和拉索系统，确保其强度和稳定性。

需要对拉索进行适量的张拉和调整，使得幕墙的形状和线条达到设计要求。

6. 安全施工：在拉索式点支式玻璃幕墙施工过程中，安全是关键问题。

需严格遵守相关法规和操作规程，加强施工现场管理。

要给工人配备必要的安全防护用品，确保施工过程中工人的人身安全。

以上就是拉索式点支式玻璃幕墙施工要点的简要介绍，希望对您有所帮助。

1 点支式（拉索式）玻璃幕墙工艺原理点支式玻璃幕墙一般分为玻璃肋驳接点支式玻璃幕墙和钢结构点支式玻璃幕墙两大类。

玻璃肋驳接点支玻璃幕墙主要靠吊挂受力，上下两片玻璃肋通过钢板和螺栓连接，玻璃和肋板又通过驳接件联为一体的玻璃幕墙，面玻所承受的风荷载和水平地震作用主要通过肋板传到主体结构上。

钢结构点支式玻璃幕墙是指采用钢结构作为面玻的支撑受力体系，在钢结构上伸出驳接件固定面玻的玻璃幕墙，支撑结构分为驳接式、桁架驳接式、拉杆驳接式、网索驳接式，玻璃四角的驳接件承受着风荷载和水平地震作用，钢结构可以是钢管、刚杆、方通，也可以采用拉杆或拉索组成。

2 点支式(拉索式)玻璃幕墙施工工艺点支式玻璃幕墙（钢结构式）工艺流程如图1：2.1 测量放线（1）根据建设单位提供的建筑物标高以及设计图纸，对幕墙所在位置进行测量放线，确定幕墙所在确切位置，核实结构总体标高，把各分层标高标在各层楼板边上，合理分解施工误差。

（2）墙面整体吊垂直，阴阳角找正套方。

（3）用经纬仪在墙面上放出纵横轴线，可在建筑物上弹墨线或用花蓝螺丝固定钢丝绳进行定位，确定驳接座、索桁架或钢结构桁架的安装位置。

2.2 预埋件埋设检查和确认幕墙施工时应对土建预埋的预埋件逐个检查。

要求预埋件标高偏差±10mm，埋件的位置与设计位置偏差≤20mm。

对超过上述标准的预埋件要进行调整，方可进行下道工序的安装。

所有预埋件均应作防锈处理。

并办理好预埋件交接验收记录，预埋件遗漏或位置偏差过大时，应根据幕墙设计重新补设预埋件，并进行后置埋件的抗拉拔力试验。

预埋件应重点检测标高以保证地锚底板面上的地坪装饰层厚度的要求。

2.3 钢结构体系安装钢结构支撑点支式玻璃幕墙是指采用钢结构作为支撑受力体系，在钢结构上伸出钢爪固定玻璃的方式。

所用的钢结构可以是钢构架、钢管、钢杆，施工时按设计图纸选用的材料进行安装。

安装应符合下列要求：（1）大型钢结构构件应作吊点设计，并应试吊。

（2）钢结构安装就位、调整后应及时紧固。

点支式玻璃幕墙点支式玻璃幕墙：点支式玻璃幕墙由装饰面玻璃，驳接组件支承结构组成。

按外立面装饰效果分为平头点支式玻璃幕墙和凸头点支式玻璃幕墙。

按支承结构分为玻璃肋点支式玻璃幕墙，钢结构点支式玻璃幕墙，钢拉杆点支式玻璃幕墙和钢拉索点支式玻璃幕墙。

性能说明：效果通透，可使室内空间和室外环境自然和谐。

构件精巧，结构美观，实现精美的金属结构与玻璃装饰艺术的完美融合。

支承结构多样，可满足不同建筑结构和装饰效果的需要。

玻璃与驳接爪件采用球铰连接，具有较强的吸收变形能力。

===================详细说明=================== 1、艺术钢结构支撑点支式玻璃幕墙Artistic steel structure system ●结构体系——由曲面钢管网壳体系与曲面索网体系组成的复合结构系统。

网壳体系抵抗外部荷载作用，平面内稳定由索网体系承担；鱼腹式平面钢管桁架体系，结构合理、经济。

Structural system—a composite system combined with curved-surface steel pipe network shell system and curved-surface cable network system;a feasible and economical fish-bellied surface steel pipe truss structure is applied. Network shell system bears the exterior load, while the cable network undertakes the interior stability. ●连接特点——钢管构件之间采用万向铰球状嵌入式节点；钢管之间采用相贯焊接节点，线条流畅、节点精巧。

Connection features—steel pipe components are connected by embedded universal hinges joint. The intersection welding joint technology is adopted, which produces continuity and fine joints ●艺术特点——鱼腹桁架平行布置，大方、通透；柔性体系、刚性体系与玻璃的结合是真正工业现代艺术的最完美体现。

拉索式点支玻璃幕墙施工工法拉索式点支玻璃幕墙施工工法一、前言拉索式点支玻璃幕墙施工工法是一种先进的玻璃幕墙建设方法，具有简单、高效、美观等特点。

本文将对拉索式点支玻璃幕墙施工工法进行详细介绍。

二、工法特点拉索式点支玻璃幕墙是一种结合了结构材料和装饰材料的集成幕墙形式，具有透明度高、抗风压能力强、自清洁性好等特点。

采用拉索支撑的方法，使得玻璃幕墙的外观整体性更好，不但可以保证玻璃幕墙的安全性能，还能增加建筑物的美观性。

三、适应范围拉索式点支玻璃幕墙适用于高层建筑、商业综合体、公共建筑等各类建筑物。

这种施工工法在各个领域都有广泛的应用，可以满足不同风区和建筑要求。

四、工艺原理拉索式点支玻璃幕墙施工工法采用了一种拉索支撑的方法，通过特殊的连接件将玻璃幕墙固定在建筑结构上，以达到抗风压、防水、保温、隔热等效果。

该工法的理论依据是通过拉索支撑形成一个整体结构，使玻璃幕墙具有较好的强度和稳定性。

五、施工工艺拉索式点支玻璃幕墙的施工过程可以分为准备工作、安装玻璃幕墙、安装拉索支撑、玻璃幕墙封闭等多个阶段。

在施工过程中，需要严格按照施工工艺要求进行，保证质量和安全。

六、劳动组织拉索式点支玻璃幕墙施工工法需要组织一支专业的施工团队，包括设计人员、项目经理、施工人员等。

合理的劳动组织可以提高施工效率和质量。

七、机具设备拉索式点支玻璃幕墙施工中需要使用吊篮、高空作业设备、钻孔机等机具设备。

这些设备具有高效、安全、稳定等特点，可以提高施工质量和效率。

八、质量控制在拉索式点支玻璃幕墙施工过程中，需要采取一系列的质量控制措施，包括材料检验、施工工艺控制、现场监控等。

通过严格的质量控制，可以确保施工过程中的质量达到设计要求。

九、安全措施在拉索式点支玻璃幕墙施工中，需要注意施工中的安全事项，包括工作高度、吊篮使用、安全防护等。

施工人员需要掌握相关的安全知识和操作技能，以防止施工中的事故发生。

十、经济技术分析拉索式点支玻璃幕墙施工工法施工周期短，施工成本低，可使用寿命长。

点式玻璃幕墙支承结构形式支承结构是点式玻璃幕墙重要的组成部分，它能把玻璃表面承受的风荷载、温度差作用、自身重量和地震荷载传给主体结构。

因此，支承结构必须有足够的强度和刚度。

它相对于主体结构有特殊的独立性，又是整体建筑不可分离的一部分。

支承结构既要与主体结构有可靠的连接，又不承担主体结构因变形对幕墙产生的附和作用。

支承结构包括横梁和立柱，有的只设立柱。

点式结构形成可以选用单根杆件，桁架，空腹桁架或拉杆，拉索桁架。

Ⅰ、单杆式支承结构单杆式支承结构是点式玻璃幕墙较简单的一种结构形式，用铝合金型材、玻璃肋或钢材做的立柱或横梁支承结构承受玻璃表面的荷载，立柱或梁均为拉弯工作状态，荷载以点驳接头的集中荷载传给构件，这样计算较为简单。

Ⅱ、格构式梁柱支承结构格构式梁柱支承结构，一般用钢材焊接成各种框架形式，根据设计要求，框架可制成直立式或空腹弯弓形式。

点式玻璃幕墙当跨度较大时，单根杆件已无法满足承重荷载和刚度的要求，此时采用此种支承结构，钢材表面均应表面防腐处理。

Ⅲ、平面桁架支承结构平面桁架是结构杆件按一定规律组成的平面构架体系，常用的有平行弦桁架，抛物线桁架，三角腹杆桁架等。

当玻璃上的荷载作用在节点上时，各杆件只有轴向力，截面上的应力分布均匀，可以充分发挥材料的作用，在较大跨度结构常用此种结构形式。

Ⅳ、空间桁架支承结构空间桁架结构所受的荷载是不同方向的几个方面的荷载，不在一个平面内的荷载，因此，由几个平面桁架按一定连接系统组成一个空间体系来承受各个方向的荷载，这样才能满足荷载的要求，保证结构的安全。

空间桁架的结点，一般都看作圆球结点，连接圆球的杆件可以通过铰中心的任意轴线转动。

与平面桁架一样，两端由铰连接的直杆称为链杆，由结点和链杆组成的空间桁架的每个结点都有三个自由度，这种支承结构的特点，可随着幕墙外形变化面变化，适用性强，大多数玻璃采光顶球形层面多采用球形网架点支式结构。

Ⅴ、预应力拉杆结构预应力拉杆结构的受力，支撑系统是由受拉杆件经合理组合，并施加一定的预应力所形成的，拉杆桁架所构成的支撑桁架体态简洁轻盈，尤其是用不锈钢材料作为拉杆时，更能展示出现代金属结构所具备的高雅气质，使建筑更富现代感。
