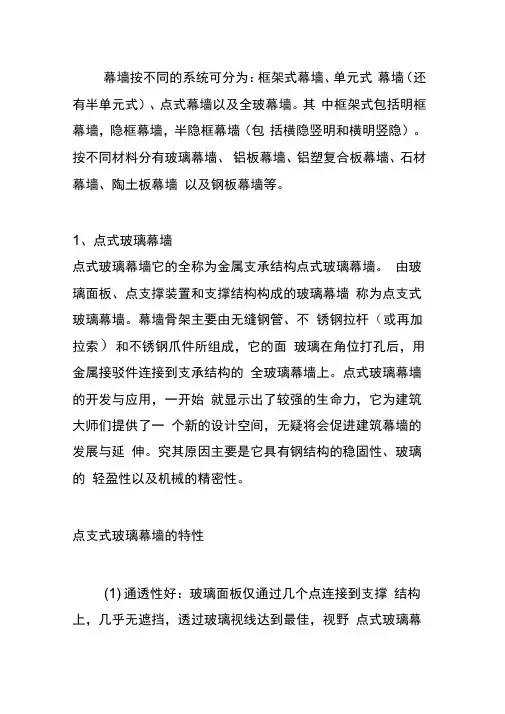

点支式玻璃幕墙分析

幕墙按不同的系统可分为：框架式幕墙、单元式幕墙（还有半单元式）、点式幕墙以及全玻幕墙。

其中框架式包括明框幕墙，隐框幕墙，半隐框幕墙（包括横隐竖明和横明竖隐）。

按不同材料分有玻璃幕墙、铝板幕墙、铝塑复合板幕墙、石材幕墙、陶土板幕墙以及钢板幕墙等。

1、点式玻璃幕墙点式玻璃幕墙它的全称为金属支承结构点式玻璃幕墙。

由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙称为点支式玻璃幕墙。

幕墙骨架主要由无缝钢管、不锈钢拉杆（或再加拉索）和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。

点式玻璃幕墙的开发与应用，一开始就显示出了较强的生命力，它为建筑大师们提供了一个新的设计空间，无疑将会促进建筑幕墙的发展与延伸。

究其原因主要是它具有钢结构的稳固性、玻璃的轻盈性以及机械的精密性。

点支式玻璃幕墙的特性(1) 通透性好：玻璃面板仅通过几个点连接到支撑结构上，几乎无遮挡，透过玻璃视线达到最佳，视野点式玻璃幕墙达到最大，将玻璃的透明性应用到极限。

(2) 灵活性好：在金属紧固件和金属连接件的设计中，为减少、消除玻璃板孔边的应力集中，使玻璃板与连接件处于铰接状态，使得玻璃板上的每个连接点都可自由地转动，并且还允许有少许的平动，用于弥补安装施工中的误差，所以点支式玻璃幕墙的玻璃一般不产生安装应力，并且能顺应支撑结构受荷载作用后产生的变形，使玻璃不产生过度的应力集中。

同时，采用点支式玻璃幕墙技术可以最大限度地满足建筑造型的需求。

(3) 安全性好：由于点支式玻璃幕墙所用玻璃全都是钢化的，属安全玻璃，并且使用金属紧固件和金属点式玻璃幕墙连接件与支撑结构相连接，耐候密封胶只起密封作用，不承受荷载，即使玻璃意外破坏，钢化玻璃破裂成碎片，形成所谓的玻璃雨”，不会出现整块玻璃坠落的严重伤人事故。

(4) 工艺感好：点支式玻璃幕墙的支撑结构有多种形式，支撑构件加工精细、表面光滑，具有良好的工艺感和艺术感，因此，许多建筑师喜欢选用。

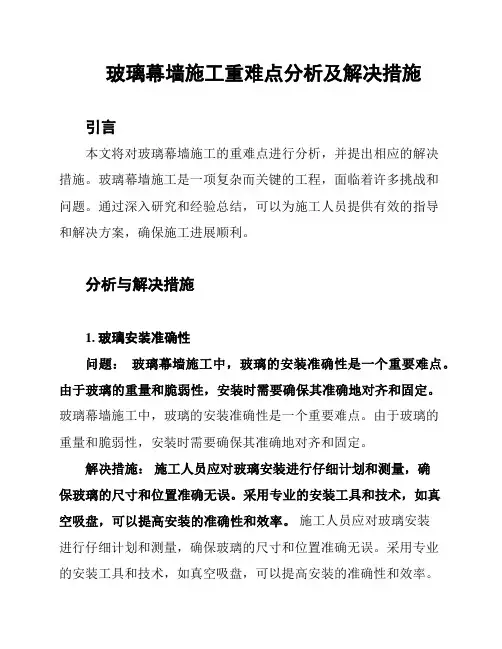

玻璃幕墙施工重难点分析及解决措施引言本文将对玻璃幕墙施工的重难点进行分析，并提出相应的解决措施。

玻璃幕墙施工是一项复杂而关键的工程，面临着许多挑战和问题。

通过深入研究和经验总结，可以为施工人员提供有效的指导和解决方案，确保施工进展顺利。

分析与解决措施1. 玻璃安装准确性问题：玻璃幕墙施工中，玻璃的安装准确性是一个重要难点。

由于玻璃的重量和脆弱性，安装时需要确保其准确地对齐和固定。

玻璃幕墙施工中，玻璃的安装准确性是一个重要难点。

由于玻璃的重量和脆弱性，安装时需要确保其准确地对齐和固定。

解决措施：施工人员应对玻璃安装进行仔细计划和测量，确保玻璃的尺寸和位置准确无误。

采用专业的安装工具和技术，如真空吸盘，可以提高安装的准确性和效率。

施工人员应对玻璃安装进行仔细计划和测量，确保玻璃的尺寸和位置准确无误。

采用专业的安装工具和技术，如真空吸盘，可以提高安装的准确性和效率。

2. 临时支撑结构问题：在玻璃幕墙施工过程中，需要临时支撑结构来支持和固定玻璃。

在玻璃幕墙施工过程中，需要临时支撑结构来支持和固定玻璃。

解决措施：施工团队应设计和构建可靠的临时支撑结构，确保其稳定性和承载能力。

同时，施工人员应定期检查和维护临时支撑结构，以确保其安全和可靠性。

施工团队应设计和构建可靠的临时支撑结构，确保其稳定性和承载能力。

同时，施工人员应定期检查和维护临时支撑结构，以确保其安全和可靠性。

3. 施工期间的安全措施问题：玻璃幕墙施工需要在高空进行，存在一定的安全风险。

玻璃幕墙施工需要在高空进行，存在一定的安全风险。

解决措施：施工人员应遵守安全规范，佩戴合适的个人防护装备，如安全帽、安全带等。

施工现场应设立明显的安全警示标志，并进行必要的安全培训和演练。

定期检查和维护施工设备，确保其安全性和可靠性。

施工人员应遵守安全规范，佩戴合适的个人防护装备，如安全帽、安全带等。

施工现场应设立明显的安全警示标志，并进行必要的安全培训和演练。

定期检查和维护施工设备，确保其安全性和可靠性。

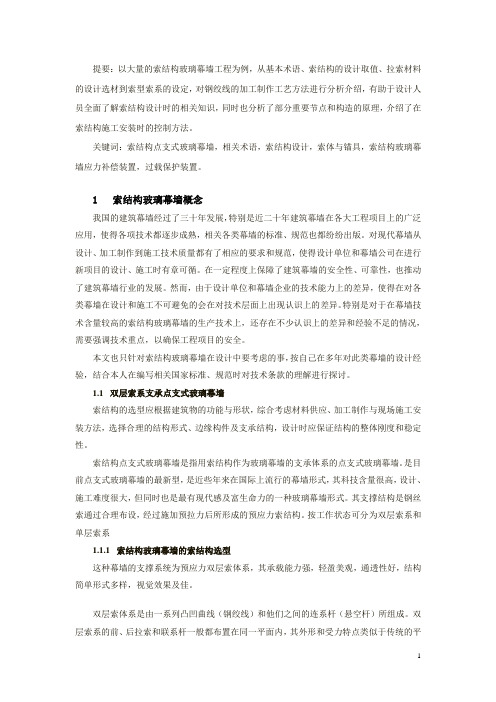

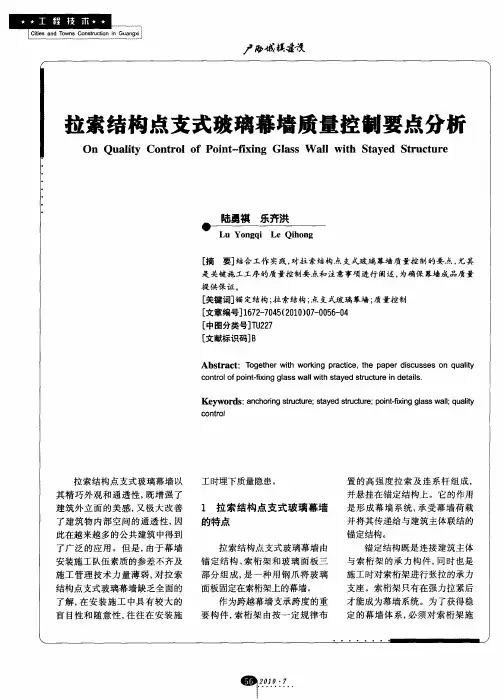

提要：以大量的索结构玻璃幕墙工程为例，从基本术语、索结构的设计取值、拉索材料的设计选材到索型索系的设定，对钢绞线的加工制作工艺方法进行分析介绍，有助于设计人员全面了解索结构设计时的相关知识，同时也分析了部分重要节点和构造的原理，介绍了在索结构施工安装时的控制方法。

关键词：索结构点支式玻璃幕墙，相关术语，索结构设计，索体与锚具，索结构玻璃幕墙应力补偿装置，过载保护装置。

1 索结构玻璃幕墙概念我国的建筑幕墙经过了三十年发展，特别是近二十年建筑幕墙在各大工程项目上的广泛应用，使得各项技术都逐步成熟，相关各类幕墙的标准、规范也都纷纷出版。

对现代幕墙从设计、加工制作到施工技术质量都有了相应的要求和规范，使得设计单位和幕墙公司在进行新项目的设计、施工时有章可循。

在一定程度上保障了建筑幕墙的安全性、可靠性，也推动了建筑幕墙行业的发展。

然而，由于设计单位和幕墙企业的技术能力上的差异，使得在对各类幕墙在设计和施工不可避免的会在对技术层面上出现认识上的差异。

特别是对于在幕墙技术含量较高的索结构玻璃幕墙的生产技术上，还存在不少认识上的差异和经验不足的情况，需要强调技术重点，以确保工程项目的安全。

本文也只针对索结构玻璃幕墙在设计中要考虑的事，按自己在多年对此类幕墙的设计经验，结合本人在编写相关国家标准、规范时对技术条款的理解进行探讨。

1.1 双层索系支承点支式玻璃幕墙索结构的选型应根据建筑物的功能与形状，综合考虑材料供应、加工制作与现场施工安装方法，选择合理的结构形式、边缘构件及支承结构，设计时应保证结构的整体刚度和稳定性。

索结构点支式玻璃幕墙是指用索结构作为玻璃幕墙的支承体系的点支式玻璃幕墙。

是目前点支式玻璃幕墙的最新型，是近些年来在国际上流行的幕墙形式，其科技含量很高，设计、施工难度很大，但同时也是最有现代感及富生命力的一种玻璃幕墙形式。

其支撑结构是钢丝索通过合理布设，经过施加预拉力后所形成的预应力索结构。

按工作状态可分为双层索系和单层索系1.1.1 索结构玻璃幕墙的索结构选型这种幕墙的支撑系统为预应力双层索体系，其承载能力强，轻盈美观，通透性好，结构简单形式多样，视觉效果及佳。

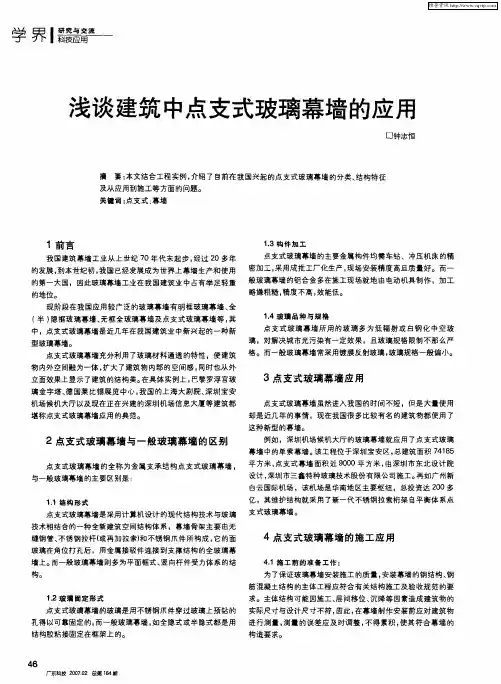

点式玻璃幕墙简介一．什么是点式玻璃幕墙点式玻璃幕墙系指用金属连接件和紧固件将建筑玻璃与金属（或玻璃）支承结构连接成整体的新型组合式建筑结构形式，又称点式无框玻璃幕墙。

它具有其他形式不可替代的优点——更通透、更安全、更灵活，使建筑的现代工艺美、技术美得以尽情地渲泻，因此，她受到广大建筑师们的青睐。

二．点式玻璃幕墙的技术特点建筑点式玻璃幕墙与有框（含隐框、半隐框）玻璃幕墙相比，点式玻璃技术有如下特点：1．通透性好由于大片玻璃是通过几个点与支撑结构相连接，因此视线被遮挡的面积降低到最小，使视野开阔到最大限度。

2．安全性采用钢化玻璃，玻璃破坏后成“玻璃雨”，不可能出现大片玻璃坠落的严重伤人事故。

3．灵活性好按驳爪可以自由转动，玻璃安装不会产生安装应力，并且可以适应支承结构受载后产生的变形，使玻璃受力状态良好，不仅如此，用点式连接方法可以最大程度地体现建筑造型的要求。

建筑点式玻璃技术除大量应用于幕墙工程外，造型各异的采光顶也频频选用它。

此外，用点式玻璃技术做的姿态各异的拦河、连廊、悬排雨蓬和别致的门斗，统统对建筑物产生“点睛”的效果。

4．工艺感强点式结构可以使用多种形式，变化无穷，有良好的工艺性、艺术性，便于设计师选择供用。

5．环保节能由于建筑点式玻璃追求明快的风格，因而在玻璃的使用上多选择光污染极小的白玻，超白玻和低幅射玻璃，同时辅以室内或室外遮阳系统，在减小甚至杜绝光污染的同时，可大大降低能耗，尤其是使用中空技术后，效果更加明显。

三．点式幕墙支撑结构布置形式1．钢结构支承体系目前采用较多的是鱼腹式钢架，钢桁架、空间钢架等形式。

例：深圳机场、北京植物园等2．全拉杆（索）结构支承体系采用不锈钢拉杆式钢拉索结构，玻璃通过金属连接件与其固定。

在建筑中充分运用机械加工的精度，使构件显得特别精致细巧，十分漂亮。

为了保证拉杆（索）构件均为受拉构件（>0），因此，施工时要予加拉力，这种柔性连接可降低震动时玻璃的破损率。

点支式玻璃幕墙特性点支式玻璃幕墙是一种现代化建筑结构中常见的建筑形式，它是由通过钢结构连接在一起的玻璃板构成的幕墙。

这种设计制造出一个透明而立体的结构，为现代建筑注入了无限的美感和魅力。

本文将从点支式玻璃幕墙的特性方面进行详细阐述。

一、高透明度点支式玻璃幕墙之所以吸引人的其中一个重要原因是其高透明度。

大面积的透明玻璃表面能够有效地让日光穿透墙壁，使室内变得明亮，同时，玻璃幕墙的晶莹剔透也让建筑外观更加优美。

不同的幕墙设计可以带来不同的透明度和反射率，以便满足各种不同的设计需要。

二、传热系数低玻璃面的传热系数低于其他材料，这使得点支式玻璃幕墙具有突出的隔热效果。

因此，即使在夏季酷暑，室内的温度也会在一定程度上得到维护。

另外，此类幕墙还有助于防止在冬季的热量损失，为建筑带来更好的能耗效益。

三、安装简便点支式玻璃幕墙在生产安装方面都具有较高的灵活性。

设计师能够根据建筑的特殊要求，定制玻璃幕墙的规格，生产时也非常方便。

由于玻璃板非常轻巧，因此运输和安装将会更加简便，这将有助于减少时间和费用成本。

四、防水防尘玻璃表面的特殊处理使它高度耐水，这种处理方式也可防止粉尘和灰尘的堆积。

这使玻璃幕墙更加容易维护，因为这些问题大大降低了需清洗表面的频率。

五、良好的隔声效果点支式玻璃幕墙的高透明度和隔热效果往往使人疏忽了它在隔声方面的作用，但实际上，玻璃幕墙在减少外界噪音进入室内方面也起着很大的作用。

设计师可以利用其厚度和不同的玻璃类型，制造出各种声学隔离效果的幕墙。

综上所述，点支式玻璃幕墙不仅具有高透明度，良好的隔热效果和隔声效果，而且生产和安装成本也相对较低，维护、清洁也较为容易。

这种设计能够为现代的建筑赋予一个优美而现代的外观，成为纽约、东京、香港等国际大都市中充满个性的新兴建筑之一。

点支承玻璃幕墙的支承形式有：玻璃肋支承、单根型钢或钢管支承、桁架支承、张拉杆索体系支承等。

（1）点支承玻璃幕墙的玻璃面板厚度：采用浮头式连接件时，不应小于6mm；采用沉头式连接件时，不应小于8mm.
（2）点支承玻璃幕墙的面板应采用钢化玻璃或由钢化玻璃合成的夹层玻璃和中空玻璃；玻璃肋应采用钢化夹层玻璃。

（3）玻璃支承孔边与板边的距离不宜小于70mm.孔洞边缘应倒棱和磨边。

（4）矩形玻璃面板一般采用四支点支承玻璃，但当需要加大面板尺寸而导致玻璃跨中挠度过大时，也可采用六点支承；三角形面板可采用三点支承。

（5）拉杆和拉索预拉力的施加要求：
钢拉杆和钢拉索安装时，必须施加预拉力，以张拉力为控制量，且应考虑施工温度的影响；
（6）玻璃面板安装
玻璃面板之间的空隙宽度不应小于10mm，且应采用硅酮耐候密封胶嵌缝。

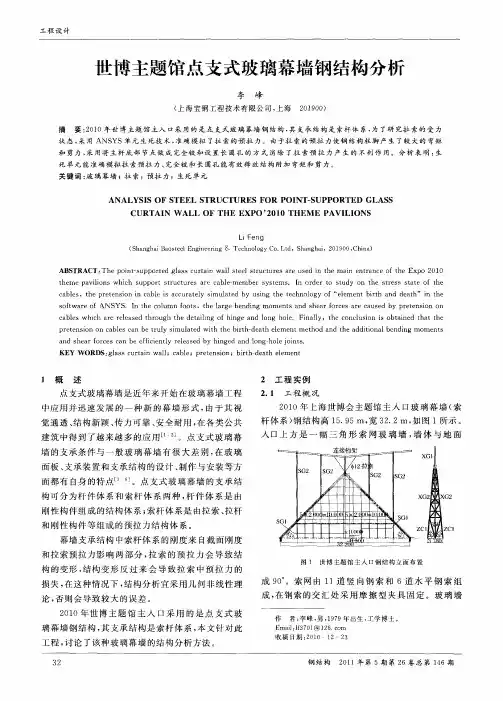

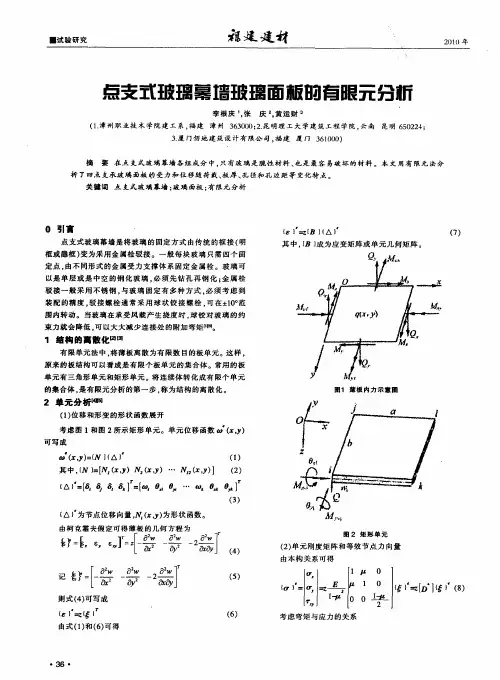

单向单索结构点支式玻璃幕墙的结构设计摘要：本文主要阐述单向单索幕墙的结构分析。

包括点式玻璃的有限元分析，分析玻璃在六点和四点支撑情况的应力和挠度，以及对支撑点处产生的应力集中进行讨论并采取一定的措施。

然后对单向单索进行详细的分析计算，采用非线性有限元进行计算，必要时需要考虑边缘支撑结构的影响，建立整体模型进行分析计算。

最后对实际施工过程中遇到的情况，进行说明。

关键词：点式玻璃应力集中球铰预应力单向单索整体模型引言：现代人们对建筑物外观的美观要求越来越高，追求大空间，高通透，轻盈化，特别是一些大型的展览中心，机场的候机楼等。

单向单索幕墙一般只需要单向竖索来同时抵抗竖向和水平荷载，受力形式简单明确，结构轻盈，占用的空间也相对较少。

因此越来越多的大型公共建筑采用此种结构形式。

本文结合工程实例分析单向单索结构的受力。

第一、工程实例概述某工程位于上海，地面粗糙度按照C类考虑，柱间间距为9000mm。

拟采用单向单索点式玻璃幕墙，拉索高度为6000mm，玻璃水平分格为1500mm，玻璃高度为4000mm和2000mm。

采用的玻璃为15mm厚的单片钢化玻璃。

4000mm的高度采用六点支撑，2000mm的高度采用四点支撑。

上海地区基本风压为0.55kPa，风压高度变化系数为0.65，风荷载体型按照墙角位置系数为1.6.根据《索结构技术规程》单索结构的风振系数取为1.2~1.5。

则基本风压为Wk=0.55x0.65x1.6x1.5=0.858kPa。

根据上海市建筑幕墙工程技术规范，幕墙的墙角边风压值不应小于1.5kPa。

温度按照±30℃考虑。

拉索上端拉到主体结构钢管上，下端拉到主体混凝土结构上。

水平荷载标准值为qk=1.5kPa,自重为Gk=15mmx25.6kN/m3=0.384kPa,地震荷载qek=0.4xGk=0.15kPa根据《建筑结构可靠度设计统一标准》GB50068-2018，表8.2.9建筑结构的作用分项系数可变荷载为1.5。

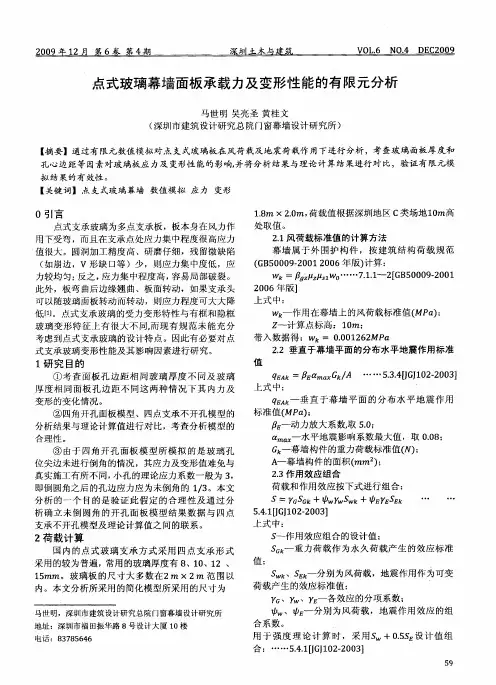

浅析幕墙设计中的点支式玻璃幕墙设计摘要：点支式玻璃幕墙是幕墙支承体系中最简单的一个，最大限度的通透性是这个系统最大的特点。

本文通过分析，从点支式玻璃幕墙中空及夹层玻璃板的承载特点出发，结合试验与数值计算的结果，给出了点支式中空及夹层玻璃板的垂直荷载作用下的应力、挠度的计算方法。

关键词：幕墙设计点支式玻璃幕墙设计特点一、点式玻璃幕墙技术的特点由于建筑点式玻璃幕墙技术是由金属连接件和紧固件将玻璃与支承结构连接成一个整体的组合式建筑结构，与有框（含隐框、半隐框）玻璃幕墙相比，点式玻璃幕墙技术的特点：1. 通透性好：由于大片玻璃是通过几个点与支承结构相连接，因此视线被遮挡的面积降低到最小，使视野开阔到最大限度。

2. 安全性好：经过钢化后的玻璃石通过金属件用机械的手段固定到支承结构上，耐候密封胶只起密封作用而不考虑其他受力，即使在外来撞击下，使单片玻璃破坏落下“玻璃雨”，也不可能出现整块玻璃坠落的严重伤人事故。

3. 灵活性好：由于在金属连接件和紧固的设计中考虑了各种措施，使每个连接点可以自由转动外，还允许有一定的位移，用于调节土建施工中不可避免的误差，因此，玻璃不会产生安装应力，并且可以适应支承结构受荷载后产生的变形，使玻璃受力状态良好，不仅如此，用点式连接方法可以最大程度地体现建筑造型的要求。

4. 工艺感强：点式结构可以使用许多种形式，变化无穷，有良好的工艺性、艺术性，便于设计师选择使用。

点支式玻璃幕墙建筑体系是用金属连接件和紧固件将建筑玻璃与金属（或玻璃）支撑结构连接成整体的新型组合式建筑结构形式（ 1）。

现行点支式玻璃幕墙下程技术规程规定分别使用下列（ 1）、（ 2）式计算点支单层玻璃在垂直荷载作用下，长边边缘应力和板心挠度。

二、中空玻璃板的承载计算1. 承载特点。

中空玻璃一般是在 2 片玻璃之间设有一干燥空气层或惰性气体层，常在对保温隔热有较高要求的建筑物中使用。

一般认为中空玻璃承受垂直荷载时内、外片变形不协调，直接承载的外片变形要大些。

玻璃幕墙的成本分析及优化策略幕墙工程的规格配置，是建筑外观效果及档次最直观的体现。

因此，幕墙工程的成本优化不仅是将项目减配，而是在尊重建筑整体设计及其独有特性基础上，寻求最优方案。

随着幕墙的不断发展，涉及的新材料新工艺也越来越多样化。

在实际实施过程中，根据项目的不同特征，还有很多降低成本的优化点，这需要不断去挖掘和开拓。

幕墙成本管控是个严谨且繁琐的工作，如果只关注在过程控制的层面上，那么成本管控将有可能舍本逐末。

但若在幕墙设计阶段，从源头抓起，从方案入手，进行多方案比选，做到限额设计；在招标前加强精细化审图，减少后期变更签证，就能让成本大大降低，事半功倍！一、玻璃幕墙的基本知识点1、玻璃幕墙定义：由玻璃与支承结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙。

2、玻璃幕墙赋予建筑的最大特点，是将建筑美学、建筑功能、建筑节能和建筑结构等因素有机统一起来，建筑物从不同角度呈现出不同的色调，随阳光、月色、灯光的变化给人以动态的美。

通透性好，是其最显著的特征。

3、玻璃幕墙分类口径有很多，按照面板分类，有单片玻璃、中空玻璃、夹胶玻璃、中空夹胶玻璃等。

4、按照主要支承结构形式分类，有如下的分类：5、单元式与框架式幕墙分析对比（1）施工工艺框架式玻璃幕墙：将车间内加工完成的构件，运到工地，按照施工工艺逐个将横竖框安装到主体结构上，再将在工厂内加工完成的面板材料组件固定到横竖框组成的框格上，最终完成幕墙安装。

单元式玻璃幕墙：将铝合金骨架、玻璃、垫块、保温材料、减震和防水材料以及装饰面料等构件事先在工厂组合成幕墙单元，用专用的运输车运到施工现场后，再在现场吊装装配，直接与主体结构相连接。

（2）其他优缺点对比二、玻璃幕墙的预算要点1、工程量计算规则（1）单元式玻璃幕墙：按图示尺寸的外围面积以“m2”计算，不扣除幕墙区域设置的窗、洞口面积。

（2）框支承玻璃幕墙：按设计图示尺寸以框外围展开面积计算。

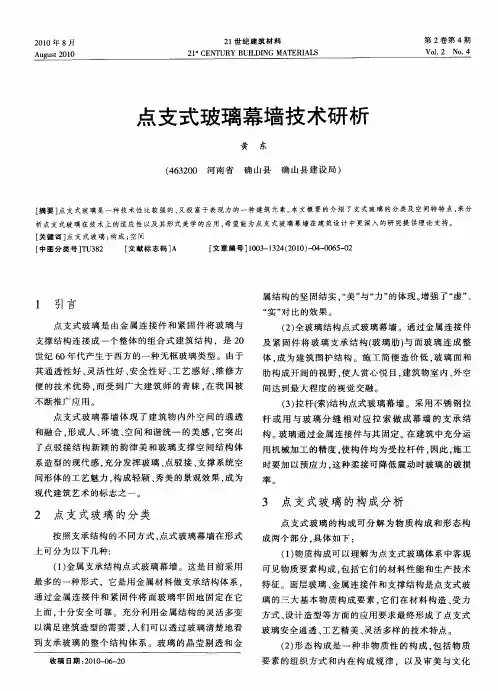

点支式玻璃幕墙的分类
点支式玻璃幕墙虽然出现的时间不是很长，但是它的发展是相当迅猛的。

到现在已经使用量已经很大了，并且还在以增加的趋势上涨。

点支式玻璃幕墙从以前的玻璃梁、单梁、金属桁架等发展到了拉索杆结构。

随着科技的发展玻璃幕墙也在不断的发展。

点支式玻璃幕墙的结构有孔点支承，还有无孔点支承缝夹或角夹式。

缝夹式是指在横梁、立柱上设夹板固定玻璃，这时候的玻璃对边上有四个或六个夹点将玻璃固定住，角夹式是指在横梁与立柱的交点上设有夹板，然后在把玻璃固定住，此时玻璃上的四角被固定住了，角夹式玻璃幕墙是四角支承。

金属梁支承在主体结构上，在单梁上安装钢爪并且玻璃面板上四角开孔，用安装在玻璃肋上的连接板的螺栓穿入玻璃面板的孔中与连接板固定这种方式是单梁点支式玻璃幕。

在采用沉头螺栓的时候，面板玻璃厚度不能够小于10mm。

在钢爪上固定上玻璃形成完整的玻璃幕墙。

使用这种方式的时候跨度不能够太大。

还有一种鱼腹式金属桁架点支式幕墙是可以用在大跨度结构上的支承结构。

它是在金属桁架上安装钢爪连接在面板玻璃上的四角上。

钢爪上的紧固件要穿过玻璃孔上。

如果是用单层玻璃，玻璃的厚度不能够小于10mm。

如果用的是中空玻璃它分为两种，一种是穿透两层玻璃，另一种是不穿透玻璃把爪件固定在内片玻璃上。

金属桁架是由杆件组成的结构体系，它可以充分发挥出材料的作用且受力分布均匀。
