拉索式点支式玻璃幕墙施工要点

拉索式点支式玻璃幕墙施工要点
拉索式点支式玻璃幕墙是一种现代建筑中常见的外墙结构，具有美观、透光、节能等特点，其施工要点主要包括以下几个方面。

一、基础施工
1. 基础的设计和施工要根据具体的工程情况进行，确保其承载能力和稳定性。

2. 基础的混凝土浇筑要求平整牢固，保证拉索的承载能力。

二、钢结构搭设
1. 根据设计图纸，搭建好整个钢结构框架，包括主梁、横梁和立柱等，确保其稳定性和安全性。

2. 钢结构的连接方式要牢固可靠，采用焊接或螺栓连接，确保整个结构的稳定性。

三、玻璃安装
1. 玻璃板必须符合国家相关标准，具有足够的强度，以及耐风、耐冲击的性能。

2. 玻璃的安装要注意保护，避免破损和划伤。

3. 玻璃板的安装要使用专门的工具和设备，保证其垂直度和平整度。

4. 玻璃板的连接要密封可靠，采用专用的胶水或橡胶垫，确保其防水和气密性。

四、拉索安装
1. 拉索要选用高强度、耐腐蚀的材料，如不锈钢丝绳。

2. 拉索的布置要根据玻璃幕墙的设计要求进行，保持均匀和稳定。

3. 拉索与玻璃板的连接要牢固可靠，采用专门的夹具和连接件。

五、完成和验收
1. 完成施工后，要进行全面检查，确保各个部分的安装质量和连接稳定。

2. 进行验收前，要清理工地，并恢复原状，保证安全和卫生。

3. 验收时要检查玻璃、拉索和整体结构的安全性和美观度，确保达到设计要求。

在进行拉索式点支式玻璃幕墙施工时，需要严格按照相关的设计图纸和施工规范进行操作，保证施工质量和安全。

还要根据具体的工程情况，采取相应的措施，确保施工的顺利进行和良好的效果。

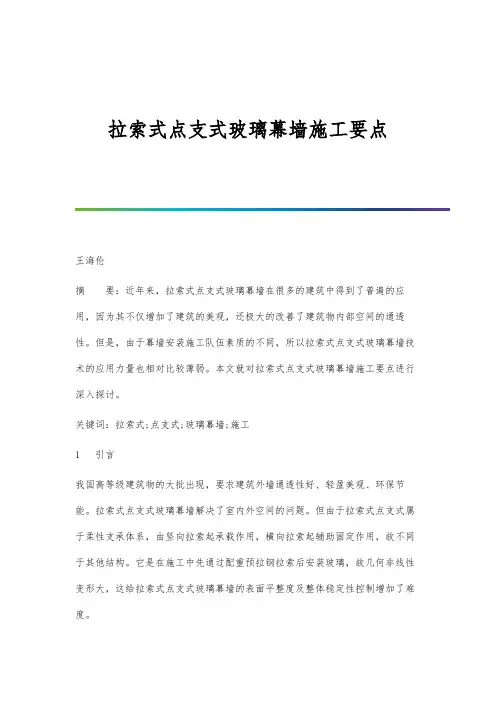

拉索式点支式玻璃幕墙施工要点王海伦摘要：近年来，拉索式点支式玻璃幕墙在很多的建筑中得到了普遍的应用，因为其不仅增加了建筑的美观，还极大的改善了建筑物内部空间的通透性。

但是，由于幕墙安装施工队伍素质的不同，所以拉索式点支式玻璃幕墙技术的应用力量也相对比较薄弱。

本文就对拉索式点支式玻璃幕墙施工要点进行深入探讨。

关键词：拉索式;点支式;玻璃幕墙;施工1 引言我国高等级建筑物的大批出现，要求建筑外墙通透性好、轻盈美观、环保节能。

拉索式点支式玻璃幕墙解决了室内外空间的问题。

但由于拉索式点支式属于柔性支承体系，由竖向拉索起承载作用，横向拉索起辅助固定作用，故不同于其他结构。

它是在施工中先通过配重预拉钢拉索后安装玻璃，故几何非线性变形大，这给拉索式点支式玻璃幕墙的表面平整度及整体稳定性控制增加了难度。

2 拉索结构点支式玻璃幕墙的特点拉索结构点支式玻璃幕墙由锚定结构、索桁架和玻璃面板三部分组成，是一种用钢爪将玻璃面板固定在索桁架上的幕墙。

作为跨越幕墙支承跨度的重要构件，索桁架由按一定规律布置的高强度拉索及连系杆组成，并悬挂在锚定结构上。

它的作用是形成幕墙系统，承受幕墙荷载并将其传递给与建筑主体联结的锚定结构。

锚定结构既是连接建筑主体与索桁架的承力构件，同时也是施工时对索桁架进行张拉的承力支座。

索桁架只有在强力拉紧后才能成为幕墙系统。

为了获得稳定的幕墙体系，必须对索桁架施加适当的拉力。

索桁架跨度越大，所需施加的拉力就越大，而用来维持平衡的锚定结构所能承受的反力也越大。

玻璃面板由安装在索桁架上的钢爪进行固定后作填缝处理，最终形成幕墙系统。

组成幕墙系统的锚定结构、索桁架和玻璃面板三者之间互相依存、互相制约、互相影响。

3 拉索式点支式玻璃幕墙施工要点3.1 测量放线施工要点因幕墙面积大，单根竖向拉索长度长中间没有固定点，竖向拉索网的垂直度、平整度直接影响幕墙的质量。

应要用激光天顶仪加高强钢丝线测量放线，以底层控制点为基准点用激光天顶仪确定每根竖索顶端的控制点，用高强钢丝线连接上下两控制点，保证竖向拉索网的垂直度、平整度。

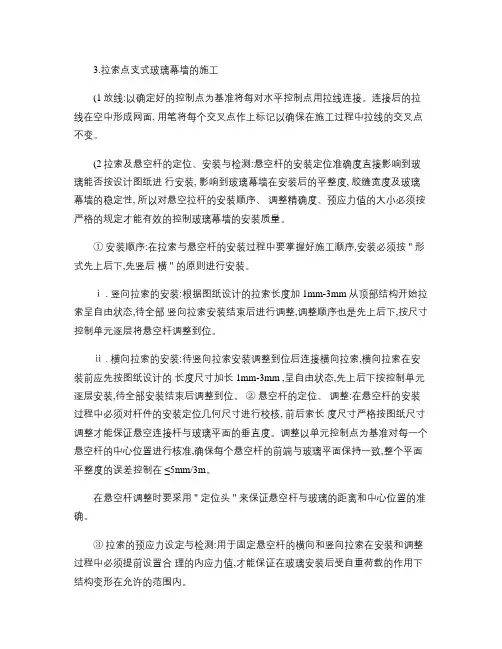

3.拉索点支式玻璃幕墙的施工(1放线:以确定好的控制点为基准将每对水平控制点用拉线连接。

连接后的拉线在空中形成网面, 用笔将每个交叉点作上标记以确保在施工过程中拉线的交叉点不变。

(2拉索及悬空杆的定位、安装与检测:悬空杆的安装定位准确度直接影响到玻璃能否按设计图纸进行安装, 影响到玻璃幕墙在安装后的平整度, 胶缝宽度及玻璃幕墙的稳定性, 所以对悬空拉杆的安装顺序、调整精确度、预应力值的大小必须按严格的规定才能有效的控制玻璃幕墙的安装质量。

①安装顺序:在拉索与悬空杆的安装过程中要掌握好施工顺序,安装必须按 " 形式先上后下,先竖后横 " 的原则进行安装。

ⅰ . 竖向拉索的安装:根据图纸设计的拉索长度加 1mm-3mm 从顶部结构开始拉索呈自由状态,待全部竖向拉索安装结束后进行调整,调整顺序也是先上后下,按尺寸控制单元逐层将悬空杆调整到位。

ⅱ . 横向拉索的安装:待竖向拉索安装调整到位后连接横向拉索,横向拉索在安装前应先按图纸设计的长度尺寸加长 1mm-3mm ,呈自由状态,先上后下按控制单元逐层安装,待全部安装结束后调整到位。

②悬空杆的定位、调整:在悬空杆的安装过程中必须对杆件的安装定位几何尺寸进行校核, 前后索长度尺寸严格按图纸尺寸调整才能保证悬空连接杆与玻璃平面的垂直度。

调整以单元控制点为基准对每一个悬空杆的中心位置进行核准,确保每个悬空杆的前端与玻璃平面保持一致,整个平面平整度的误差控制在≤5mm/3m。

在悬空杆调整时要采用 " 定位头 " 来保证悬空杆与玻璃的距离和中心位置的准确。

③拉索的预应力设定与检测:用于固定悬空杆的横向和竖向拉索在安装和调整过程中必须提前设置合理的内应力值,才能保证在玻璃安装后受自重荷载的作用下结构变形在允许的范围内。

ⅰ . 竖向拉索内应力值的设定主要考虑:一是玻璃与驳接系统的自重;二是拉索螺纹的摩擦阻力;三是拉索、锁头、销头所允许承受拉力的范围;四是支承结构所允许承受的拉力范围。

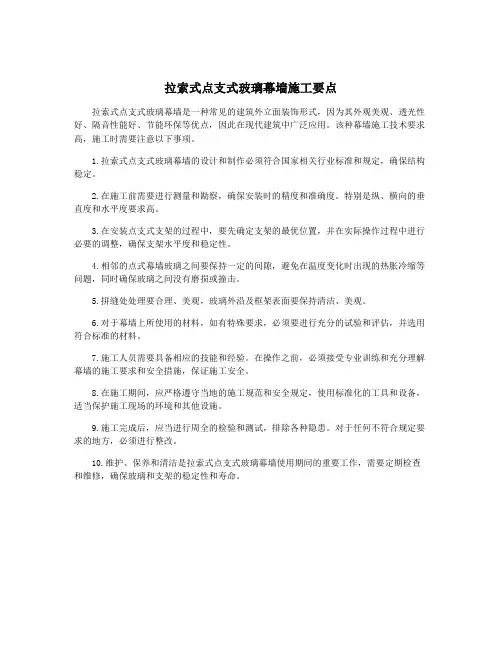

拉索式点支式玻璃幕墙施工要点
拉索式点支式玻璃幕墙是一种常见的建筑外立面装饰形式，因为其外观美观、透光性好、隔音性能好、节能环保等优点，因此在现代建筑中广泛应用。

该种幕墙施工技术要求高，施工时需要注意以下事项。

1.拉索式点支式玻璃幕墙的设计和制作必须符合国家相关行业标准和规定，确保结构稳定。

2.在施工前需要进行测量和勘察，确保安装时的精度和准确度。

特别是纵、横向的垂直度和水平度要求高。

3.在安装点支式支架的过程中，要先确定支架的最优位置，并在实际操作过程中进行必要的调整，确保支架水平度和稳定性。

4.相邻的点式幕墙玻璃之间要保持一定的间隙，避免在温度变化时出现的热胀冷缩等问题，同时确保玻璃之间没有磨损或撞击。

5.拼缝处处理要合理、美观，玻璃外沿及框架表面要保持清洁、美观。

6.对于幕墙上所使用的材料，如有特殊要求，必须要进行充分的试验和评估，并选用符合标准的材料。

7.施工人员需要具备相应的技能和经验。

在操作之前，必须接受专业训练和充分理解幕墙的施工要求和安全措施，保证施工安全。

8.在施工期间，应严格遵守当地的施工规范和安全规定，使用标准化的工具和设备，适当保护施工现场的环境和其他设施。

9.施工完成后，应当进行周全的检验和测试，排除各种隐患。

对于任何不符合规定要求的地方，必须进行整改。

10.维护、保养和清洁是拉索式点支式玻璃幕墙使用期间的重要工作，需要定期检查和维修，确保玻璃和支架的稳定性和寿命。

湖南省某艺术馆拉索点式玻璃幕墙施工工艺一、项目特点：本部位幕墙为本工程中相对的施工难点，采用交叉索点支式玻璃幕墙，竖向平衡钢拉索承受面板自重及平衡水平索系，水平交叉拉索承受水平方向荷载，交叉索系标准跨距八米，跨间有竖向平面桁架作支撑。

（标准跨索系如下图T1.1）图T-1.1 标准跨索系图施工难点：索系支承在平面钢桁架上，平面桁架平面外刚度较小，桁架两边索系张力必须近似相等，故索系张拉时必须平衡分级张拉；部分幕墙面为外倾斜面，墙面平整度较难控制，支撑结构及面板的安装必须“带线”工作；倾斜面幕墙支撑交叉索系平面需垂直于幕墙面或幕墙竖分格线（弧形处），即索平面与水平面不平行，较难控制。

二、主要施工工艺（一）施工工序流程图（图T1.2）：图T-1.2 施工工序流程图（二）测量放线测量放线是确保施工质量的最关键的工序，必须严格按施工工艺进行，为保证测量精度，除熟悉图纸，采用合理的测量步骤外，还要选用比较精确的激光经纬仪、激光指向仪、水平仪、铅垂仪、光电测距仪、电子计算机等仪器设备,测量设备必须送检合格才能进行测量放线工作，测量工作开始之前，必须与总承包方取得联系，由总包方移交控制网点等测量成果以及国家控制点数据，测量工作必须严格按照规范操作。

1、利用经纬仪依主体结构提交的轴线采取平行推移法直接测设玻璃幕墙竖向分格线并标记于主体结构上，以水准仪及钢尺水平向上测设玻璃幕墙水平分格等高线并标记于主体结构上。

按先整体后局部的原则测设幕墙的分格点。

控制点的确定原理a.使用水平仪和50M钢卷尺确定等高线（如图T-1.3）b.使用激光经纬仪、铅垂仪确定垂直线（如图T-1.4）c.使用激光经纬仪校核空间交叉点（如图T-1.5）图T-1.3 图T-1.4 图T-1.52、在钢结构桁架就位后，采用垂直仪、吊铅垂线以及水平仪、经纬仪等工具，借助钢丝线，对应幕墙垂直分格线整体外移100mm张拉钢丝线，以校正拉索悬空杆及桁架上转接件定位及轴心方向。

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是一种广泛应用于建筑外立面的结构体系，其突出的特点是玻璃幕墙系统基本不占据结构空间，能够最大限度地减轻建筑物的自重和抗风性能要求。

在大型建筑项目中，拉索式点支式玻璃幕墙的施工工艺至关重要，本文将从施工前期准备、施工工艺流程、施工安全等方面，对拉索式点支式玻璃幕墙的施工要点进行详细介绍。

一、施工前期准备1. 检验材料：在开始施工之前，首先需要对各种玻璃、金属构件和连接件等材料进行检验，确保其符合设计要求和标准规范，以保证幕墙的质量和安全性。

2. 制定施工计划：根据设计图纸和施工图纸，制定详细的施工计划，明确施工工艺流程、施工期限和质量要求，确保施工能够按时按质完成。

3. 安全防护措施：在施工现场设置必要的安全防护措施，包括围挡、安全网、安全带等，确保施工人员和周围人员的人身安全。

二、施工工艺流程1. 钢结构安装：首先需要对建筑结构进行钢结构的安装，包括支撑结构和拉索支架等，确保能够承受玻璃幕墙的重量和外部荷载。

2. 玻璃安装：按照设计要求，在钢结构上安装预制好的玻璃板，采用专用的吊装设备进行吊装，并使用临时支撑进行固定。

3. 点支构件安装：在安装玻璃的需要进行点支构件的安装，包括点支螺栓、点支杯、点支板等，确保玻璃能够牢固地固定在钢结构上。

4. 拉索安装：根据设计要求，安装拉索及其连接件，并进行张拉调整，确保玻璃幕墙能够满足抗风和自重要求。

5. 密封胶条安装：在玻璃板的边缘和点支构件的连接处，安装密封胶条，确保玻璃幕墙的密封性和防水性。

三、施工安全1. 施工人员培训：施工现场的操作人员需要接受相关的安全培训，了解施工规范和安全操作流程，确保施工安全。

2. 安全带使用：在高空作业的过程中，施工人员必须使用安全带，确保其人身安全。

3. 安全检查：在施工过程中，需要定期进行安全检查，发现安全隐患及时排除，并对施工现场进行安全整改。

拉索式点支式玻璃幕墙的施工工艺需要严格按照设计要求和施工规范进行，确保施工质量和安全。

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是现代建筑外墙装饰材料的一种形式，具有美观大方、透光性好、隔热防暑、工程性能高等优点。

该幕墙形式适用于高层建筑、商业综合体、会展中心等大型公共建筑。

一、施工前准备1. 进行现场勘查和技术交底，明确施工工序和安全措施。

2. 确定玻璃幕墙的结构设计方案，并提供详细的施工图纸和图册。

3. 要对现场进行安全检查，确保施工场地的安全。

4. 提供施工所需的机械设备和人员，按计划进行施工。

二、门窗结构制作与安装1. 进行门窗结构的制作和组装，确保质量和尺寸准确。

2. 进行门窗结构的预安装和调试，检查门窗运作是否正常。

3. 玻璃幕墙的门窗结构上部和下部结构的制作应基于构造图纸要求制作。

4. 门窗结构应根据预制间距安装，不能有偏差。

三、框架制作与安装2. 玻璃幕墙的框架应在预设位置上垂直安装。

3. 框架安装完成后，应进行检查，调整和修正，并确保其垂直、平整度符合要求。

1. 玻璃的选择应符合玻璃幕墙的设计要求。

3. 玻璃应用专业玻璃吸盘进行吸附，并采用架子或吊装小车运输。

4. 玻璃的安装应符合施工图纸和技术要求。

5. 玻璃的安装应锁定玻璃扣和密封条，确保玻璃的安全和密封。

五、拉杆支架的安装2. 拉杆支架的安装应采用膨胀螺栓进行固定。

3. 拉杆支架的制作和安装应符合国家建筑玻璃幕墙的安装规范要求。

六、钢结构的安装3. 钢结构安装时，应使用合适的起重设备，同时加强安全防护措施。

七、电气安装1. 电气安装应符合相关规定，确保施工安全。

2. 电气设备的选择和安装应符合代经理规定。

3. 电气安装时，应加强安全防范措施，确保施工现场安全。

八、组立和检查2. 检查门窗、拉杆支架、玻璃等的安装质量和密封性能。

四、保养和维护1. 及时进行玻璃幕墙内窗、栏杆、幕墙面板、以及拉杆支架的清洁。

2. 定期检查和保养幕墙的密封和弹性条。

3. 定期检查和保养幕墙的纵、横、垂直杆及其支撑系统的稳定性和第三方施工质检。

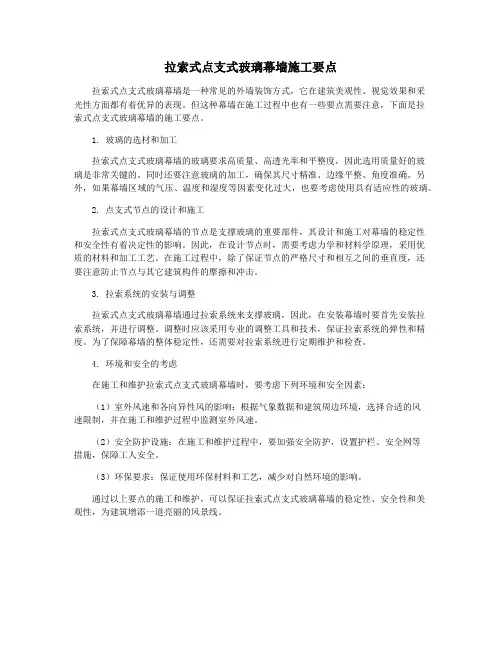

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是一种常见的外墙装饰方式，它在建筑美观性、视觉效果和采光性方面都有着优异的表现。

但这种幕墙在施工过程中也有一些要点需要注意，下面是拉索式点支式玻璃幕墙的施工要点。

1. 玻璃的选材和加工拉索式点支式玻璃幕墙的玻璃要求高质量、高透光率和平整度，因此选用质量好的玻璃是非常关键的。

同时还要注意玻璃的加工，确保其尺寸精准、边缘平整、角度准确。

另外，如果幕墙区域的气压、温度和湿度等因素变化过大，也要考虑使用具有适应性的玻璃。

2. 点支式节点的设计和施工拉索式点支式玻璃幕墙的节点是支撑玻璃的重要部件，其设计和施工对幕墙的稳定性和安全性有着决定性的影响。

因此，在设计节点时，需要考虑力学和材料学原理，采用优质的材料和加工工艺。

在施工过程中，除了保证节点的严格尺寸和相互之间的垂直度，还要注意防止节点与其它建筑构件的摩擦和冲击。

3. 拉索系统的安装与调整拉索式点支式玻璃幕墙通过拉索系统来支撑玻璃，因此，在安装幕墙时要首先安装拉索系统，并进行调整。

调整时应该采用专业的调整工具和技术，保证拉索系统的弹性和精度。

为了保障幕墙的整体稳定性，还需要对拉索系统进行定期维护和检查。

4. 环境和安全的考虑在施工和维护拉索式点支式玻璃幕墙时，要考虑下列环境和安全因素：（1）室外风速和各向异性风的影响：根据气象数据和建筑周边环境，选择合适的风速限制，并在施工和维护过程中监测室外风速。

（2）安全防护设施：在施工和维护过程中，要加强安全防护，设置护栏、安全网等措施，保障工人安全。

（3）环保要求：保证使用环保材料和工艺，减少对自然环境的影响。

通过以上要点的施工和维护，可以保证拉索式点支式玻璃幕墙的稳定性、安全性和美观性，为建筑增添一道亮丽的风景线。

拉索式点支幕墙旳施工措施1.施工阐明拉索式点连接全玻璃幕墙旳施工与设计十分紧密, 设计时必须预先考虑施工旳环节, 尤其必须预先规定好张拉预应力旳环节, 实际施工时必须严格按照规定旳环节进行, 假如稍有变化, 就有也许引起内力很大变化, 会使支承构造严重超载, 因此, 施工人员必须清晰设计人员旳意图, 设计人员必须做好透彻技术交底并在关键旳施工阶段亲临现场指导。

拉索式桁架旳架设必须首先建立支承构造, 把已经预拉并按精确长度准备好旳索桁架就位, 调整到规定旳初始位置并安上锚具初步固定, 然后按固定旳次序进行预应力张拉, 张拉预应力一般运用多种专门旳千斤顶进行操作, 易于控制张拉力旳大小, 张拉过程要随时监测索系旳位置变化, 必要时在征得设计人员同意后做合适调整, 使整个拉索式拦截全玻璃幕墙完毕到达预定位置。

为使预应力均匀分布, 最理想方案所有预应力分三个循环。

第一种循环完毕预应力旳50%, 第二、第三个循环各完毕25%, 三个循环张拉完毕到达100%旳预应力, 为使钢爪支座标高旳变化控制在尽量小旳范围, 这种轮番张拉以使张罗啊完毕后, 索旳形状基本不变。

夹具采用球铰夹具, 球铰夹具可使玻璃中间支承点出应力大幅度下降, 可下降到40%-70%。

夹具根据香肠幕墙制定特殊旳夹具, 如角度, 夹玻璃片数。

12、安装施工流程:测量定位→支承构造制作安装→所桁架安装→索桁架张拉→不锈钢驳接爪旳安装及调整→玻璃安装→板块调整→紧固→注胶→清洗→竣工验收3.幕墙旳施工措施:3.1测量定位: 按设计轴线及标高, 分别测量屋面（楼板）梁或支承钢（砼）梁, 地锚（水平基础梁）、各楼层钢索水平撑杆旳纵轴向轴线及标高, 形成三维立体控制网, 从而满足幕墙、支承构造、索桁架、钢爪定位旳规定。

3.2施工人员学习领会设计规定, 统一思想, 统一指挥, 统一行动。

技术人员切实做好技术交底工作, 施工时并到现场检查统一实况。

3.3支承构造旳安装。

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是指将玻璃单元通过拉索和点支系统进行固定和支撑的一种幕墙类型。

它具有简约、明快的外观特点，是现代建筑中常见的幕墙类型之一。

在进行拉索式点支式玻璃幕墙的施工时，需要注意一些要点，以确保施工质量和安全性。

下面将对拉索式点支式玻璃幕墙的施工要点进行介绍。

一、施工前的准备工作1. 编制施工方案：在进行拉索式点支式玻璃幕墙施工前，需要进行详细的施工方案编制，包括材料、设备的准备和使用，施工流程等内容。

2. 安全技术交底：施工前需要对施工人员进行安全技术交底，确保他们了解施工中的安全事项和应急措施。

二、材料和设备的准备1. 玻璃单元：选用质量符合要求的钢化玻璃或夹层玻璃作为玻璃单元，确保其耐风压、抗冲击性和透光性能。

2. 拉索和点支系统：选择质量可靠的拉索和点支系统，包括拉索、点支螺栓、支撑结构等。

三、施工过程中的要点1. 安全防护：在施工现场进行安全防护，设置安全警示牌和防护设施，保障施工人员的安全。

2. 材料搬运：在搬运和堆放玻璃单元时，需采取专业的搬运设备和方法，以避免玻璃破损和人员伤害。

3. 安装拉索系统：在安装拉索系统时，需要根据设计要求进行精确的定位和调整，确保拉索的张紧度和位置准确。

4. 安装点支系统：在安装点支系统时，需根据设计要求进行精确的定位和安装，确保点支的稳固性和效果。

5. 玻璃幕墙安装：在进行玻璃幕墙的安装时，需采用专业的安装工具和方法，确保玻璃的平整度和连接紧密度。

四、验收和维护1. 施工验收：完成拉索式点支式玻璃幕墙施工后，需进行验收，确保施工质量和安全性符合要求。

2. 定期维护：完成拉索式点支式玻璃幕墙的施工后，需对幕墙进行定期的维护和保养，确保其长期的正常使用。

拉索式点支式玻璃幕墙的施工要点包括施工前的准备工作、材料和设备的准备、施工过程中的要点，以及验收和维护。

通过严格遵守施工要点，可以确保拉索式点支式玻璃幕墙施工的质量和安全性，为现代建筑的美观和安全提供保障。

拉索式点支幕墙的施工方法概述拉索式点支幕墙是一种常用于高层建筑的外墙装饰材料，其独特的设计和施工方法使得建筑结构更加美观、耐用和安全。

在本文中，我们将详细介绍拉索式点支幕墙的施工方法，包括需要的材料和工具、施工步骤以及注意事项。

一、材料和工具在进行拉索式点支幕墙的施工之前，确保准备以下材料和工具：1. 主幕墙结构材料：通常使用不锈钢或铝合金作为主要材料，具有良好的强度和耐腐蚀性能。

2. 拉索材料：选择高强度且耐久的钢索作为主要拉索材料。

3. 固定件：包括螺栓、螺母和垫圈等，用于固定拉索和幕墙结构。

4. 施工工具：包括电钻、螺丝刀、扳手等基本工具。

5. 安全设备：如安全帽、安全绳、安全带等，以确保施工人员的安全。

二、施工步骤1. 幕墙结构搭建：首先，根据建筑设计图纸和施工要求，搭建幕墙结构的基本骨架。

通常，这包括支撑框架、托板和连接件等。

确保结构的稳固性和垂直性。

2. 安装拉索：将钢索固定在幕墙结构的关键部位上，并根据设计要求和施工图纸确定拉索的间距和长度。

使用螺栓和垫圈等固定件将拉索牢固地固定在结构上。

3. 拉索调整：根据实际情况和施工要求，使用相应的工具和设备对拉索进行调整。

确保幕墙结构的水平度和垂直度。

4. 幕墙板安装：根据设计图纸和施工要求，将幕墙板插入拉索之间的空隙中，并使用螺丝刀将幕墙板固定在拉索上。

确保每块幕墙板之间的间隙均匀且牢固。

5. 施工质量检查：在完成幕墙板安装之后，进行施工质量检查。

检查幕墙板的安装质量、固定件的牢固性以及结构的整体稳定性。

必要时进行调整和修复。

6. 清理和维护：清理施工现场，并及时进行幕墙结构的维护。

定期检查、清洁幕墙板和拉索，以确保其正常使用和良好的外观。

三、注意事项在进行拉索式点支幕墙的施工过程中，需要注意以下事项：1. 安全第一：施工人员必须严格按照相关安全规范和操作规程进行施工，佩戴好必要的安全装备，并注意施工现场的安全。

2. 施工图纸和要求：施工人员必须仔细阅读并理解施工图纸和相关要求，确保施工过程符合设计和质量要求。

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是一种常见的建筑外墙装饰形式，具有轻质化、透光性强、美观大方等特点，在现代建筑设计中得到了广泛应用。

下面是拉索式点支式玻璃幕墙施工的要点。

拉索式点支式玻璃幕墙的施工要提前进行详细的施工方案设计，包括玻璃幕墙的构造形式、材料选型、支撑系统、连接方式等。

对于高层建筑的拉索式玻璃幕墙，还需要进行专项的结构计算和模拟分析，确保玻璃幕墙的稳定性和安全性。

拉索式点支式玻璃幕墙的施工需要进行准确的测量和定位，确定玻璃幕墙的尺寸和安装位置。

在进行测量和定位时，要特别注意与建筑结构的相对位置和相互影响，确保玻璃幕墙的安装精度和质量。

然后，选择合适的玻璃幕墙材料，包括玻璃、支撑材料和连接件等。

拉索式点支式玻璃幕墙的玻璃一般采用单层或双层钢化玻璃，具有良好的透光性和防风、防水性能；支撑材料一般采用不锈钢或铝合金，具有高强度和耐腐蚀性；连接件一般采用不锈钢或铝合金，确保玻璃幕墙的连接牢固和可靠。

接下来，进行玻璃幕墙的施工安装。

在施工过程中，要特别注重施工现场的安全措施，确保工人安全施工。

在玻璃幕墙的支撑系统安装过程中，要严格按照施工方案的要求进行操作，确保各个构件的正确位置和相互之间的连接牢固。

在玻璃安装过程中，要特别注意保护玻璃的边缘和表面，避免因操作不当导致玻璃损坏。

进行玻璃幕墙的验收和维护。

完成玻璃幕墙施工后，要进行全面的验收，包括玻璃幕墙的外观质量、尺寸精度、密封性能等方面。

验收合格后，要进行定期的维护和保养，包括清洁玻璃表面、检查支撑系统和连接件的安全性等。

一旦发现问题，要及时进行维修和更换，确保玻璃幕墙的长期使用和美观性。

点支式(拉索式）玻璃幕墙安装施工工艺GXEJ/QB33—2003本章适用于非抗震设防和抗震设防烈度为6—8度，建筑高度不大于150M 的民用建筑中点支式（拉索式）玻璃幕墙的安装。

一、材料要求1。

钢材1.1 点支式玻璃幕墙采用不锈钢材料时，宜采用奥氏体不锈钢材，并符合国家现行标准规定，采用的碳钢和其他钢材也要符合现行国家标准规定。

1.2 采用的碳钢和其他钢材表面应进行防腐蚀处理.1。

3 采用的标准紧固体要符合现行国家标准规定,非标准紧固件应满足设计要求，并有出厂合格证.2 驳接爪件、驳接头2.1驳接爪件的尺寸偏差应满足现行行业标准《点支式玻璃幕墙支承装置》和其他有关标准的要求，爪件外观质量应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求.2.2驳接头可采用沉头式和浮头式，驳接头中各零件的加工制作宜满足现行行业标准《点支式玻璃幕墙支承装置》和《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。

3 钢拉索3。

1 钢拉索结构宜适用不锈钢钢丝绳,钢丝绳性能应符合现行国家标准《钢丝绳》GB/T8918的规定,钢丝绳从索具中的拔出力不得小于钢丝绳90%的破断力，应由生产厂家提交测试合格报告及质量保证书。

3.2钢拉索采用的钢丝绳应进行预张拉，其制作应符合《点支式玻璃幕墙工程技术规程》CECS 127:2001要求。

4 玻璃4.1 点支式玻璃幕墙采用的玻璃，必须经过钢化处理，钢化前应完成玻璃的切裁磨边、钻孔等工序。

4.2 玻璃板块的周边必须按设计要求进行机械磨边、倒棱、倒角等精加工处理玻璃边缘不得出现爆边、缺角等缺陷.其加工后的尺寸、偏差、弯曲度、开孔的允许偏差等应符合《点支式玻璃幕墙工程技术规程》CECS 127:2001要求。

5 密封材料5。

1 点支式玻璃幕墙的密封材料宜采用耐候硅酮密封胶，不同品牌的密封材料不得混用，任何情况下，不得使用过期的密封材料。

6 其他材料6.1 玻璃幕墙可采用聚乙烯发泡材料做为填充材料，其性能要符合《玻璃幕墙工程技术规范》JGJ102规定。

拉索式点支式玻璃幕墙施工要点【摘要】拉索式点支式玻璃幕墙是目前建筑设计中常见的一种形式，其施工要点至关重要。

设计规范要求确保幕墙的结构稳固，材料选择和加工需符合标准，安装方法和工艺要精益求精。

质量控制和安全防护措施是保障施工质量和工人安全的关键。

施工的重要性体现在幕墙直接影响建筑的整体外观和性能，施工要点的实施不可或缺。

未来，随着建筑技术的不断发展，拉索式点支式玻璃幕墙施工将更加注重环保和可持续发展，追求更高的施工效率和质量。

建筑行业需要不断总结经验，不断创新，不断提升施工水平，以满足社会的需求和要求。

【关键词】拉索式、点支式、玻璃幕墙、施工要点、设计规范、材料选择、加工、安装方法、工艺、质量控制、安全防护、重要性、必要性、发展趋势。

1. 引言1.1 拉索式点支式玻璃幕墙施工要点在安装方法和工艺方面，施工人员需要严格按照施工图纸和工艺要求进行操作，确保幕墙的安装精准和稳固。

质量控制是施工过程中不能忽视的环节，必须通过验收和检测，确保幕墙的质量符合标准。

安全防护措施也是施工中必不可少的部分，施工现场必须严格执行安全操作规程，确保施工人员和周围环境的安全。

拉索式点支式玻璃幕墙施工要点的重要性不可忽视。

只有严格按照设计要求和施工工艺进行操作，才能确保幕墙结构的稳定和安全性。

施工要点的必要性在于保障幕墙的质量和使用寿命，让建筑更加美观和实用。

未来，随着技术的进步和市场需求的变化，拉索式点支式玻璃幕墙施工也将不断发展和完善，满足不同建筑的需求。

2. 正文2.1 设计规范要求设计规范要求是拉索式点支式玻璃幕墙施工中至关重要的一环。

合理的设计规范能够确保幕墙的安全性、稳定性和美观度。

在进行设计规范时，需要考虑以下几个方面：首先是结构设计要求。

幕墙的结构设计要符合国家相关标准和规范，包括承载能力、抗风压性能、抗震性能等。

设计者需要根据幕墙的具体情况，合理选择材料和构造，确保幕墙结构稳定可靠。

其次是玻璃选择要求。

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是一种现代化建筑外墙装饰材料，具有装饰美观、采光性好、保温隔热、透光性强等特点。

在施工时，应注意以下要点。

一、施工准备1.订购玻璃幕墙所需材料，根据设计图纸确定所需玻璃型号规格、铝材型号规格等。

2.制定施工方案和施工计划，明确施工流程和时间节点。

3.组建施工团队，管理好施工人员，在施工现场进行协调和管理。

4.进行现场勘测，熟悉地形环境，了解周边的交通、人行道、电缆、给排水管道等情况。

5.将施工现场清理干净，保证施工区域周围安全。

二、施工工艺1.制作玻璃，按照设计图纸要求，预先切割好玻璃，并利用数控磨边机将玻璃边角进行加工处理。

2.制作铝材，按照设计图纸要求，将铝材进行切割、加工，制作点支式构架和拉索式构架。

3.点支式构架安装，按照施工方案要求，在建筑主体结构上安装点支式构架，在钢梁、混凝土板等部位安装安全跳网，同时进行支撑调整和水平校正。

4.玻璃安装，按照设计图纸要求，将预先制作好的玻璃放在点支式构架内，采用胶垫固定，接缝处进行密封处理。

5.拉索式构架安装，按照施工方案要求，将预先制作好的拉索式构架进行安装调整，拉索与钢丝绳之间的衔接处用钢卡加固。

6.玻璃吊装及安装，对于那些位于高空的幕墙，需要采用起重机或场地设备将玻璃吊装到指定的位置，再进行安装固定。

7.拉索式幕墙张拉，根据设计要求，在点支式构架和拉索式构架间加装张拉件，进行张拉处理。

三、质量控制1.对加工好的玻璃进行检查，避免出现表面划痕、边角裂纹和大小不一的情况。

2.对铝材进行检查和质量控制，避免出现开裂、变形、表面麻点等情况。

3.对玻璃幕墙的安装进行检查，确保玻璃与构架之间的间隙、连接接点以及密封处都符合设计要求。

4.检查玻璃幕墙的稳定性和安全性，对玻璃幕墙进行质量验收，确保质量合格。

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是一种现代化的建筑幕墙结构，具有开放性、透明性、轻盈感等特点，被广泛应用于高层建筑、商业中心、办公楼等多种建筑类型中。

拉索式点支式玻璃幕墙的施工要点主要包括以下几个方面。

1. 设计和材料选择：在设计阶段，需要根据建筑的风载、雨水排放、气温变化等因素，确定幕墙的结构形式和材料选择。

常用的材料有铝合金、不锈钢、钢结构等。

根据设计要求，选择合适的材料，同时根据施工现场情况，选择尺寸准确、加工精度高的玻璃。

2. 施工准备工作：施工前需要进行相关准备工作，包括施工方案的制定、材料进场验收、施工机具和设备的准备等。

需要对现场进行勘察和测量，确保各项数据准确无误。

3. 钢结构制作和安装：钢结构是拉索式点支式玻璃幕墙的主要支撑结构，其制作和安装必须符合相关标准要求。

需要对钢结构进行制作，包括钢柱、钢梁、钢绳等。

然后，根据设计要求，将钢结构进行安装，确保安装位置准确、连接牢固。

4. 玻璃安装：玻璃是拉索式点支式玻璃幕墙的主体材料，其安装过程需要注意以下几点。

玻璃要进行准确的尺寸测量和加工，确保与钢结构的连接精准。

然后，采用合适的安装方式，将玻璃固定在钢结构上。

在安装过程中，要注意避免玻璃的划伤和碰撞，确保玻璃表面光洁无瑕疵。

5. 拉索和调整：拉索是拉索式点支式玻璃幕墙的重要组成部分，通过拉索的张力调整，可以确保幕墙的整体平衡和稳定。

在安装拉索时，需要注意选择合适的拉索材料和拉索系统，确保其强度和稳定性。

需要对拉索进行适量的张拉和调整，使得幕墙的形状和线条达到设计要求。

6. 安全施工：在拉索式点支式玻璃幕墙施工过程中，安全是关键问题。

需严格遵守相关法规和操作规程，加强施工现场管理。

要给工人配备必要的安全防护用品，确保施工过程中工人的人身安全。

以上就是拉索式点支式玻璃幕墙施工要点的简要介绍，希望对您有所帮助。

拉索式点支玻璃幕墙施工工法拉索式点支玻璃幕墙施工工法一、前言拉索式点支玻璃幕墙施工工法是一种先进的玻璃幕墙建设方法，具有简单、高效、美观等特点。

本文将对拉索式点支玻璃幕墙施工工法进行详细介绍。

二、工法特点拉索式点支玻璃幕墙是一种结合了结构材料和装饰材料的集成幕墙形式，具有透明度高、抗风压能力强、自清洁性好等特点。

采用拉索支撑的方法，使得玻璃幕墙的外观整体性更好，不但可以保证玻璃幕墙的安全性能，还能增加建筑物的美观性。

三、适应范围拉索式点支玻璃幕墙适用于高层建筑、商业综合体、公共建筑等各类建筑物。

这种施工工法在各个领域都有广泛的应用，可以满足不同风区和建筑要求。

四、工艺原理拉索式点支玻璃幕墙施工工法采用了一种拉索支撑的方法，通过特殊的连接件将玻璃幕墙固定在建筑结构上，以达到抗风压、防水、保温、隔热等效果。

该工法的理论依据是通过拉索支撑形成一个整体结构，使玻璃幕墙具有较好的强度和稳定性。

五、施工工艺拉索式点支玻璃幕墙的施工过程可以分为准备工作、安装玻璃幕墙、安装拉索支撑、玻璃幕墙封闭等多个阶段。

在施工过程中，需要严格按照施工工艺要求进行，保证质量和安全。

六、劳动组织拉索式点支玻璃幕墙施工工法需要组织一支专业的施工团队，包括设计人员、项目经理、施工人员等。

合理的劳动组织可以提高施工效率和质量。

七、机具设备拉索式点支玻璃幕墙施工中需要使用吊篮、高空作业设备、钻孔机等机具设备。

这些设备具有高效、安全、稳定等特点，可以提高施工质量和效率。

八、质量控制在拉索式点支玻璃幕墙施工过程中，需要采取一系列的质量控制措施，包括材料检验、施工工艺控制、现场监控等。

通过严格的质量控制，可以确保施工过程中的质量达到设计要求。

九、安全措施在拉索式点支玻璃幕墙施工中，需要注意施工中的安全事项，包括工作高度、吊篮使用、安全防护等。

施工人员需要掌握相关的安全知识和操作技能，以防止施工中的事故发生。

十、经济技术分析拉索式点支玻璃幕墙施工工法施工周期短，施工成本低，可使用寿命长。
