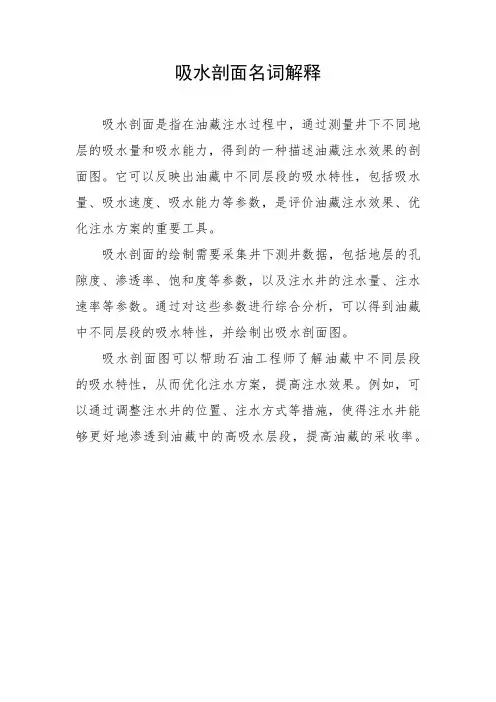

吸水剖面名词解释
吸水剖面是指在油藏注水过程中，通过测量井下不同地层的吸水量和吸水能力，得到的一种描述油藏注水效果的剖面图。
它可以反映出油藏中不同层段的吸水特性，包括吸水量、吸水速度、吸水能力等参数，是评价油藏注水效果、优化注水方案的重要工具。
吸水剖面的绘制需要采集井下测井数据，包括地层的孔隙度、渗透率、饱和度等参数，以及注水井的注水量、注水速率等参数。
通过对这些参数进行综合分析，可以得到油藏中不同层段的吸水特性，并绘制出吸水剖面图。
吸水剖面图可以帮助石油工程师了解油藏中不同层段的吸水特性，从而优化注水方案，提高注水效果。
例如，可以通过调整注水井的位置、注水方式等措施，使得注水井能够更好地渗透到油藏中的高吸水层段，提高油藏的采收率。

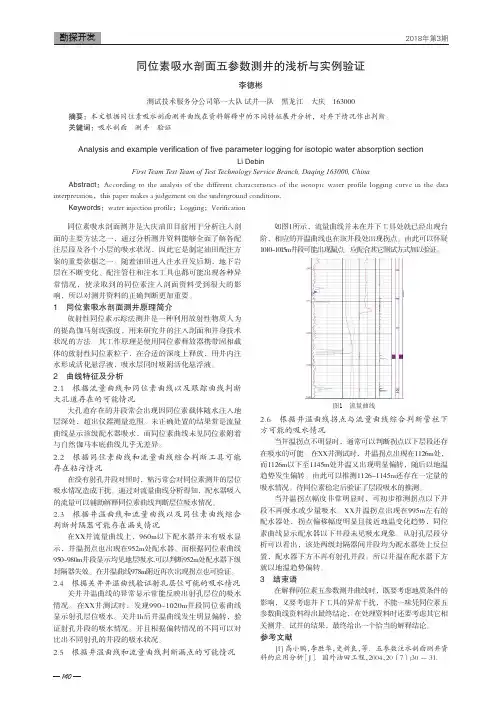

140同位素吸水剖面测井是大庆油田目前用于分析注入剖面的主要方法之一，通过分析测井资料能够全面了解各配注层段及各个小层的吸水状况，因此它是制定油田配注方案的重要依据之一。
随着油田进入注水开发后期，地下岩层在不断变化、配注管柱和注水工具也都可能出现各种异常情况，使录取到的同位素注入剖面资料受到很大的影响，所以对测井资料的正确判断更加重要。
1 同位素吸水剖面测井原理简介放射性同位素示踪法测井是一种利用放射性物质人为的提高伽马射线强度，用来研究井的注入剖面和井身技术状况的方法。
其工作原理是使用同位素释放器携带固相载体的放射性同位素粒子，在合适的深度上释放，用井内注水形成活化悬浮液，吸水层同时吸附活化悬浮液。
2 曲线特征及分析2.1 根据流量曲线和同位素曲线以及跟踪曲线判断大孔道存在的可能情况大孔道存在的井段常会出现因同位素载体随水注入地层深处，超出仪器测量范围。
未正确处置的结果常是流量曲线显示该级配水器吸水，而同位素曲线未见同位素附着与自然伽马本底曲线几乎无差异。
2.2 根据同位素曲线和流量曲线综合判断工具可能存在粘污情况在没有射孔井段对照时，粘污常会对同位素测井的层位吸水情况造成干扰。
通过对流量曲线分析得知，配水器吸入的流量可以辅助解释同位素曲线判断层位吸水情况。
2.3 根据井温曲线和流量曲线以及同位素曲线综合判断封隔器可能存在漏失情况在XX井流量曲线上，960m以下配水器并未有吸水显示，井温拐点也出现在952m处配水器。
而根据同位素曲线950~980m井段显示均见地层吸水,可以判断952m处配水器下级封隔器失效。
在井温曲线978m附近再次出现拐点也可验证。
2.4 根据关井井温曲线验证射孔层位可能的吸水情况关井井温曲线的异常显示常能反映出射孔层位的吸水情况。
在XX井测试时，发现990~1020m井段同位素曲线显示射孔层位吸水。
关井1h后井温曲线发生明显偏转，验证射孔井段的吸水情况。
并且根据偏转情况的不同可以对比出不同射孔的井段的吸水状况。
三参数吸水剖面测井技术介绍与应用[摘要]三参数吸水剖面测井是监测注水效果最直接有效的方法，它能为油田合理注水提供可靠的技术支持。
经过多年的施工，我们总结了一些有关三参数吸水剖面测井的资料应用和存在的问题与大家进行分享。
[关键词]三参数吸水剖面管外串槽大孔道沾污前言随着油田进入中后期开发阶段，油层压力越来越低，为确保油井稳定生产，就需要给地层补充一定的能量。
目前各油田主要采用的方法是给油层注水，通过注水提供驱油动力，以确保油井产量。
1三参数吸水剖面测井原理三参数吸水剖面测井主要利用伽马、井温、磁定位三个参数来测量注水井吸水情况的测井方法。
井温，主要是测量注水井目的层静、动态温度；磁定位，主要是测量管柱节箍；伽马，主要是测量目的层在注入放射性示踪剂前后地层伽马射线强度的差异。
注水井正常注水情况下将放射性示踪剂注入到井内，随着注入水的流入，这些示踪剂将滤积在井中注水层的岩层表面上。
各注水层注水量的多少，在测井曲线上将显示出放射性强度的差异，通过对比注入示踪剂前后测得的自然伽马曲线，就可计算出各个注水层的吸水量。
实践证明，在合理选用放射性同位素并正确施工的条件下，地层吸水量与放射性同位素在岩层表面滤积的面积成正比。
2三参数吸水剖面测井的应用2.1划分注水井的吸水剖面，揭示注水地层的非均质性正常注水条件下，放射性同位素示踪测井资料，反映了某一压力条件下，地层的自然吸水状况，显示出各个吸水层段之间的层间矛盾，并揭示出各注水层段的内部矛盾，反映了地层在纵向上的非均质。
2.2检查注水井管外窜槽情况由于固井质量差，或固井完井时的强烈震动，以及增产、增注工程施工等，造成套管外水泥环的破裂，使储层间相互窜通，即形成窜槽。
油水井管外窜槽的存在，对油田分层注、采开发管理极为不利。
因此，凡是怀疑油水井存在管外窜槽的井段，都应及时检查、验证窜槽井段（简称验窜）。
三参数吸水剖面测井就是一种行之有效的方法。
2.3检查套管或油管漏失部位由于长期受腐蚀或作业中机械损失等因素影响，部分水井会出现套管漏失现象，使大量注入水外流，不仅造成无效注水，而且有的会造成环境污染。
吸水剖面测井技术简介随着油田开发时间的推移，我国各大油田相继进入勘探开发后期，油层压力逐步下降。
为了实现长时间稳定的开发和提高采收率，大多数油田通过注水的方法把石油开采出来，从而延长了石油的开采期限，最终达到提高采收率的目的。
为了及时了解地下水的流动情况，这时需要吸水剖面测井。
标签：吸水剖面测井;同位素测井;应用1 吸水剖面测试原理目前常用的吸水剖面的测井方法是放射性同位素示踪测井。
其基本原理是利用放射性同位素释放器携带具有放射性的131Ba-GTP微球示踪剂。
测井的时候在油层上部进行释放，并在井内注水形成活化悬浮液。
地层孔隙直径小于载体颗粒直径。
吸水层进行吸水时，微球载体滤积在井壁周围。
地层的吸水量与在该段地层对应的井壁上滤积的放射性同位素载体量和载体放射性强度三者之间形成的是关系正比例。
通过对比放射性同位素载体在地层滤积前、后所测得的自然伽玛曲线强度，计算出对应射孔层位上曲线重叠异常面积的大小。
用面积法计算各层位的相对吸水量，进而就能确定注入井的分层相对吸水量。
同时以温度曲线和流量曲线辅助解释各层相对吸水量。
2 吸水剖面测井施工在油田注水开发过程中，通常采用注水作业来提高地层的压力，是提高采收率的重要措施之一。
要计算注入水在该井井下的注入动态和各小层的注入量，必需要对注水井进行注水剖面测井。
并由此产生了井温、流量和同位素示踪等吸水剖面测井的工艺方法。
针对注水井存在的种种问题，依据注水井的类型和测井方法适用条件，优选出适合TH地区的测井方法进行注水剖面测量。
2.1 合注井测井方法：井温法+放射性同位素示踪法合注井又分正注井和反注井，即油管下至注水层段以上的为正注井，油管下至注水层段以下的为反注井;该测井流程如下：仪器连接好后由电缆下入到井内，先测量目的井段的伽玛曲线及井温曲线，然后上提到目的层段以上，释放同位素，待同位素全部进入吸水层后，再进行伽玛曲线测量。
待同位素曲线测量好后，將仪器提到注水层顶部关注水，等温度有了明显的变化之后，下测井温。
吸水剖面技术方案一、技术服务能力二、技术服务方案与技术措施1、施工前的准备1）井场：放射性同位素示踪注水剖面测井要求井场清洁、平整2）井架车：在放射性同位素示踪注水剖面测井施工中，升降仪器串联3）井口：为了保证测井资料准确可靠，要求注水井井口的各种压力；4）井下注水管：对于油井转注水井时间不久的井，在测井前必须进行洗井5）在接到甲方测井通知单当天做好相对应的施工设计方案及填写好放射性同位素失踪注水剖面施工单2、现场施工在确保一切准备工作就绪的前提下，按照甲方要求施工时间进行施工作业施工方法：施工时，将仪器串下过测量井段，上提测基线，完成后继续上提至测量井段上部适当度，给仪器串供电，打开释放器，释放示踪剂。
这样，示踪剂随注入水在油管中向下运至各级配水器，通过水嘴进入油套环形空间，最后滤积在注水层的表面上。
待注水量达到预计要求后，下放仪器串到油层底部，上提测井，即可得到放射性同位素放射性强度－测井曲线3、资料解释及成果图验收测井小队施工完毕后第一时间将所测草图交予甲方验收，待甲方验收通过后由资料解释人员进行资料整合汇总及出成果图。
三、HSE管理体系与措施为了保障生产测井作业全员健康、安全和企业财产的安全，保护自然生态环境，提高公司在国内、国际测井作业市场的竞争能力，我公司于2007年8月发布实施了质量/职业健康安全/环境管理手册，并与2008年取得了中石油认证机构颁发的HSE证书，每年进行两次内部评审和一次外部（认证机构），体系持续有效。
以此规范公司质量/职业健康安全/环境管理活动。
1、公司对QHSE承诺：遵守法律法规是公司的义务和责任，全员一切行为满足 QHSE 法律法规要求；持续改进 QHSE 业绩、追求卓越是公司永恒的目标，每年应有QHSE 业绩改进的项目和成效，公司各部门工作业绩比上年有所提高；必须满足顾客和相关方的要求，公司所有员工应以顾客和相关方的要求为己任，不断满足顾客和相关方的期望，甲方的需求就是我们的要求。
吸⽔剖⾯测试的基本内容与解释⽅法吸⽔剖⾯测井基本常识⼀、何为吸⽔剖⾯以及主要⽤途随着油⽥开发时间的推移，油层压⼒逐渐下降，为了实现长期稳定的开发，需要给地层补充能量，保持油层的压⼒。
⽬前主要的⽅法是采⽤注⽔保持油层压⼒。
因此在⼀个油⽥开发时除了钻⼀批采油井外，还要钻⼀批注⽔井。
通过注⽔井给井下油层注⽔，维持油层压⼒使油井产量保持稳定。
为了了解注⽔井注⽔状况，就需要测吸⽔剖⾯，了解个⼩层的绝对注⼊量。
主要⽤途：了解注⼊井各⼩层的吸⽔状况，检查井下⼯具到位及⼯作情况，检查调剖效果，检查管外窜流，分析油井出⽔情况，分析油层⽔淹状况，进⾏浅部找漏。
⼆、测井原理⽬前吸⽔剖⾯主要⽤⽰踪法进⾏测井（即同位素吸⽔剖⾯测井）。
在注⽔条件下将同位素注⼊井内，随着注⼊⽔的流⼊，同位素滤积在注⽔层表⾯，⽤伽马仪测取⽰踪曲线，曲线上显⽰的放射性强度的差异就代表了注⼊量的⼤⼩。
该⼯艺采⽤放射性核素释放器携带放射性核素载体在预定的井深位置释放，载体与井筒内的注⼊⽔形成活化悬浮液，油层吸⽔时也吸收活化悬浮液。
⽽放射性载体滤积在井壁地层表⾯。
此时所测的伽马曲线与释放核素前的⾃然伽马曲线对⽐，对应吸⽔层中⼆者的幅度差，即反映该地层的吸⽔状况。
三、吸⽔剖⾯测井资料解释⽅法由于Q=△J/△I，即进⼊地层的⽔量Q与滤积的放射性活度△J成正⽐，测井曲线上反映即是吸⽔量与吸⽔层上的同位素伽马曲线与⾃然伽马曲线的包络⾯积成正⽐。
图1所⽰：图1 放射性同位素⽰踪载体法测井原理⽰意图如1图所⽰：图中1、2、3三个层为注⽔层，深度校齐后，把⾃然伽马曲线与同位素曲线叠合，并使其在⾮⽬的层段重合，在三个注⽔层位分别求出这两条曲线的包络⾯积S1、S2、S3，则这三层的吸⽔量之⽐即为：S12∶S3。
因此，只要求出各注⽔层的异常⾯积和各注⽔层总的异常⾯积，即可得到各注⽔层的相对吸⽔量：nβi=（S i /∑S i）×100% （1-2）n=1式中βi 为i层相对吸⽔量；Si为i层的异常⾯积。
吸水剖面测井技术在水平井中的应用【摘要】本文根据水平井的井身结构和测井工艺的特点，采用与常规垂直井测井工艺技术完全不同的连续油管传输工艺技术，用特殊设备将井下仪器送到测量的井段，这样不仅能够达到对吸水剖面的测试，而且运用两点式的微差井温仪测量水平井段的井温，进而能够有效的分析吸水井段的分布状况和水平井段的注入状况。
【关键词】水平井吸水剖面测井井温测试技术应用水平井的井身结构与垂直井完全不同，所以它的井身结构特点决定了其产能高，可有效提高低渗透油层的采收率。
油田采取注水开发是为了补充地层能量，使地层能量处在一个动态的平衡中。
对于水平井来说，注水开发方式不仅施工容易、启动注水压力低，开发受约条件少，而且还能够能够有效解决油层亏空的问题，同时对恢复地层压力也具有重要作用。
水平注水井怎样才能达到有效分注，用测井分析手段判断吸水剖面是前提条件。
同时由于水平井内液体的重力方向与井轴是垂直的，而且水平井井柱周围的可控空间存在不对称性，所以造成水平井的井下液体流动状况和直井有很大的区别，进而导致水平井的流动状况和分布特点很难采用直井的测量技术及方法解释。
因此，只有准确合理判断分析出水平注水井的注水情况，才能对水平井段实施分段分注。
对于水平井段分段注入还应该应注意实时监测，加强日常管理以及水平井段的改造。
1 关于水平井吸水剖面测井技术分析为了有效地开采水平井，生产管理最重要，通常需要水平井的生产剖面及相关数据。
有关压力以及水、油和气进入点等的定量数据是优化水平井生产的所必需的数据。
然而，与斜井相比，由于水平井井深结构以及井内注入流体的流动状体相对复杂，所以对水平井吸水剖面测井技术带来诸多的难题，进而导致水平测井及其相关的解释工作更难完成。
1.1 井身结构水平井主要以套管射孔完井为主，井斜曲率半径有大有小，分为：长曲率半径井、中曲率半径井、短曲率半径井三个级别。
曲率半径的大小直接影响水平井测井准确性，而影响井斜曲率半径的因素，使垂直井中的测井仪器、测试工艺及方法无法适应水平井生产测井的需求。
复杂注水井吸水剖面流量计测井技术随着现代石油工业的发展，土层状况越来越复杂，油井注水的需求也越来越大。
然而，注水井的作用取决于每个井眼塞，每个塞的压力公路和结果分配。
因此，准确地了解每个井眼口的结果分配和流量分布便成为十分必要的。
因此，在测井技术方面，复杂注水井吸水剖面流量计测井技术便应运而生。
复杂注水井吸水剖面流量计测井技术，是一种测井工具，它通过测量井眼剖面内的流量，来确定每个井眼缝隙油的产量分配。
在常规注水井中，由于地形沟渠的地质条件不同，每个注水井产生的水量不同。
因此，需要对井眼内的吸水剖面进行测量，以确定每个井眼的产水量。
此技术可用于注水井的测试，也可用于注气井和采油井的测试。
该技术可以通过降低水压来获取数据；或使用“生产式”测井来测量油井内流传的液体、气体和蒸汽。
它可以通过流量计插入到油井中，在吸油剖面内记录速度，还可以测量不同深度下的油水比例。
因此，该技术可以准确地测量不同深度的油井流量，也可以确定每个井眼盖板内的水流量分配。
复杂注水井吸水剖面流量计测井技术具有以下特点：1.准确性高: 通过精确测量油井内液体的流量，可以得到准确的产量分配。
2.便于操作：该技术可以通过流量计插入油井中，便于人员进行操作。
3.实时数据：该技术实时且直接测量各点压力头及流量，数据特别直观。
4.宽泛适用性：除注水井外，也适用于注气井和采油井等。
5.成本低廉：使用流量计测井，设备成本较低，也可以大大降低相关的操作成本。
然而，复杂注水井吸水剖面流量计测井技术也存在着一定的限制：1. 对于较深的井，需要进行较长时间的操作，以增加数据的准确性。
因此，它在测量深度较大的井或长期存在的井中，可能会增加成本。
2.尽管该技术可以通过流量计插入油井进行操作，但并非所有油井都有足够的井眼口进行插入。
因此，这种测量方法仍然需要在一定程度上解决使用问题。
3. 该技术在测量复杂地质条件下的井口时可能会受到诸如水流速度升高、水质变化等因素的干扰。
吸水剖面测试在镇原油田的应用摘要：在低渗透性油藏的注水开发过程中，利用吸水剖面测试技术，结合油水井动、静态资料可以从纵向上和横向上了解油层的吸水状况、水驱方向和注水波及特征。
结合相关资料能对油水井作出及时的调整措施，达到提高注水效率和区块稳产的目的。
关键词：吸水剖面油田开发稳产一、绪论随着油田开发的不断深入，低渗透性油气藏在我国占的比例越来越大。
在低渗透性油藏的注水开发过程中，注入水主要沿着渗透性较好方向突进，而相对低渗透层则吸水量较少或不吸水，对应油井存在含水上升快和难以见到注水效果两极矛盾。
同时在纵向上，由于层间和层内的非均质性，吸水剖面和产液剖面差异大，矛盾突出，要挖掘油井各层的生产潜力，首先必须充分了解各油层的水驱状况和注水波及状况，重点应从注水井入手。
因此，吸水剖面测试技术具有重要的应用价值。
二、吸水剖面测试的基本原理1.基本原理在正常的注水条件下，用放射性核素释放器将吸附有放射性同位素离子的固相载体（微球）释放到注水井中预定的深度位置，载体与井筒内的注入水混合，并形成一定浓度的活化悬浮液，活化悬浮液随注入水进入地层。
由于放射性核素载体的直径大于地层孔隙喉道，活化悬浮液中的水进入地层，而核素载体滤积在井壁地层的表面。
地层吸收的活化悬浮液越多，地层表面滤积的载体也越多，放射性核素的强度也相应地增高，即地层的吸水量与滤积载体的量和放射性核素的强度成正比。
将施工前后测得的两条放射性测井曲线作叠合处理，则两条放射性测井曲线所包含的面积反映了地层吸水能力的大小。
设放射性核素载体与水混合而成的活化悬浮液是均匀的，那么放射性强度相应也是均匀的。
单位体积内的放射性强度为△i，释放放射性核素载体后吸水地层表面滤积的放射性强度增量为△j，进入地层的水量 q 用下式表示：q=△j/△i因为活化悬浮液中的载体的放射性强度是均匀的，式中的△i 为常数，则有：q∝△j即进入地层的水量与滤积载体的放射性强度成正比。
