吸水剖面测井技术简介

吸水剖面测井在长庆采油四厂的应用在油田开发过程中，油层压力逐渐下降，为了实现长期稳定的开发，需要给地层补充能量，保持油层的压力。

目前主要的方法是采用注水保持油层压力。

因此在一个油田开发时除了钻一批采油井外，还要钻一批注水井。

通过注水井给井下油层注水，维持油层压力使油井产量保持稳定。

为了了解注水井注水状况，就需要测吸水剖面，了解个小层的绝对注入量。

标签：吸水剖面；注水井；同位素随着油田开发时间的推移，油层压力逐渐下降，为了实现长期稳定的开发，需要给地层补充能量，保持油层的压力。

目前主要的方法是采用注水保持油层压力。

因此在一个油田开发时除了钻一批采油井外，还要钻一批注水井。

通过注水井给井下油层注水，维持油层压力使油井产量保持稳定。

为了了解注水井注水状况，就需要测吸水剖面，了解个小层的绝对注入量。

主要用途是了解注入井各小层的吸水狀况，检查井下工具到位及工作情况，检查调剖效果，检查管外窜流，分析油井出水情况，分析油层水淹状况，进行浅部找漏。

1 测井原理目前吸水剖面主要用示踪法进行测井（即同位素吸水剖面测井）。

在注水条件下将同位素注入井内，随着注入水的流入，同位素滤积在注水层表面，用伽马仪测取示踪曲线，曲线上显示的放射性强度的差异就代表了注入量的大小。

该工艺采用放射性核素释放器携带放射性核素载体在预定的井深位置释放，载体与井筒内的注入水形成活化悬浮液，油层吸水时也吸收活化悬浮液。

而放射性载体滤积在井壁地层表面。

此时所测的伽马曲线与释放核素前的自然伽马曲线对比，对应吸水层中二者的幅度差，即反映该地层的吸水状况。

2 解释方法由于Q=△J/△I，即进入地层的水量Q与滤积的放射性活度△J成正比，测井曲线上反映即是吸水量与吸水层上的同位素伽马曲线与自然伽马曲线的包络面积成正比。

假设某井有1、2、3三个层为注水层，深度校齐后，把自然伽马曲线与同位素曲线叠合，并使其在非目的层段重合，在三个注水层位分别求出这两条曲线的包络面积S1、S2、S3，则这三层的吸水量之比即为：S1∶S2∶S3。

吸水剖面测井技术简介随着油田开发时间的推移，我国各大油田相继进入勘探开发后期，油层压力逐步下降。

为了实现长时间稳定的开发和提高采收率，大多数油田通过注水的方法把石油开采出来，从而延长了石油的开采期限，最终达到提高采收率的目的。

为了及时了解地下水的流动情况，这时需要吸水剖面测井。

标签：吸水剖面测井;同位素测井;应用1 吸水剖面测试原理目前常用的吸水剖面的测井方法是放射性同位素示踪测井。

其基本原理是利用放射性同位素释放器携带具有放射性的131Ba-GTP微球示踪剂。

测井的时候在油层上部进行释放，并在井内注水形成活化悬浮液。

地层孔隙直径小于载体颗粒直径。

吸水层进行吸水时，微球载体滤积在井壁周围。

地层的吸水量与在该段地层对应的井壁上滤积的放射性同位素载体量和载体放射性强度三者之间形成的是关系正比例。

通过对比放射性同位素载体在地层滤积前、后所测得的自然伽玛曲线强度，计算出对应射孔层位上曲线重叠异常面积的大小。

用面积法计算各层位的相对吸水量，进而就能确定注入井的分层相对吸水量。

同时以温度曲线和流量曲线辅助解释各层相对吸水量。

2 吸水剖面测井施工在油田注水开发过程中，通常采用注水作业来提高地层的压力，是提高采收率的重要措施之一。

要计算注入水在该井井下的注入动态和各小层的注入量，必需要对注水井进行注水剖面测井。

并由此产生了井温、流量和同位素示踪等吸水剖面测井的工艺方法。

针对注水井存在的种种问题，依据注水井的类型和测井方法适用条件，优选出适合TH地区的测井方法进行注水剖面测量。

2.1 合注井测井方法：井温法+放射性同位素示踪法合注井又分正注井和反注井，即油管下至注水层段以上的为正注井，油管下至注水层段以下的为反注井;该测井流程如下：仪器连接好后由电缆下入到井内，先测量目的井段的伽玛曲线及井温曲线，然后上提到目的层段以上，释放同位素，待同位素全部进入吸水层后，再进行伽玛曲线测量。

待同位素曲线测量好后，將仪器提到注水层顶部关注水，等温度有了明显的变化之后，下测井温。

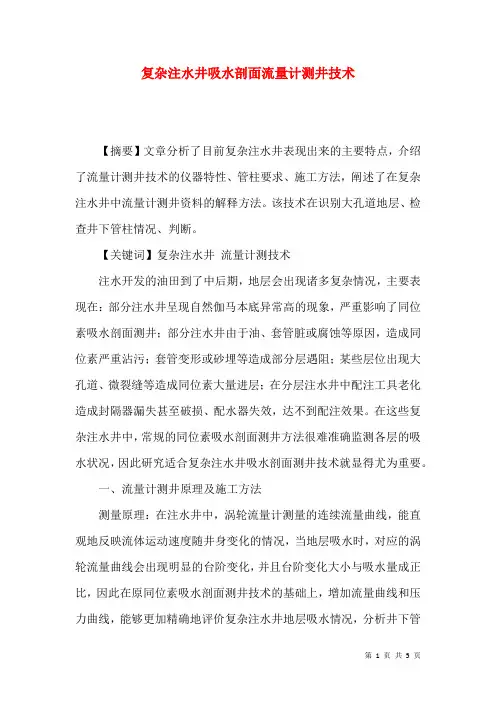

复杂注水井吸水剖面流量计测井技术【摘要】文章分析了目前复杂注水井表现出来的主要特点，介绍了流量计测井技术的仪器特性、管柱要求、施工方法，阐述了在复杂注水井中流量计测井资料的解释方法。

该技术在识别大孔道地层、检查井下管柱情况、判断。

【关键词】复杂注水井流量计测技术注水开发的油田到了中后期，地层会出现诸多复杂情况，主要表现在：部分注水井呈现自然伽马本底异常高的现象，严重影响了同位素吸水剖面测井；部分注水井由于油、套管脏或腐蚀等原因，造成同位素严重沾污；套管变形或砂埋等造成部分层遇阻；某些层位出现大孔道、微裂缝等造成同位素大量进层；在分层注水井中配注工具老化造成封隔器漏失甚至破损、配水器失效，达不到配注效果。

在这些复杂注水井中，常规的同位素吸水剖面测井方法很难准确监测各层的吸水状况，因此研究适合复杂注水井吸水剖面测井技术就显得尤为重要。

一、流量计测井原理及施工方法测量原理：在注水井中，涡轮流量计测量的连续流量曲线，能直观地反映流体运动速度随井身变化的情况，当地层吸水时，对应的涡轮流量曲线会出现明显的台阶变化，并且台阶变化大小与吸水量成正比，因此在原同位素吸水剖面测井技术的基础上，增加流量曲线和压力曲线，能够更加精确地评价复杂注水井地层吸水情况，分析井下管柱工具和套管技术状况等。

管柱要求：在笼统注水井中测量时，要求喇叭口在射孔层以上至少30m；在分层配注井中，要求井下管柱及工具的内径大于40mm，确保仪器能下到井底。

施工方法：在笼统注水井及分层注水井中，测井方法基本相同。

即将流量计与磁定位、伽马、井温、压力组合后下入井内，关井3h 左右，测量注水井相对静止时的井温、伽马、磁定位、压力，然后恢复正常注水，稳定后在射孔层上部200m左右释放同位素，待同位素分配好后，根据注水量的大小，选择至少两种不同的测速上下连续测量，录取到合格资料后结束测井。

二、流量计曲线解释方法在同位素吸水剖面测井资料解释的基础上，结合流量计曲线的特点，根据注水方式的不同，我们开展了多参数综合解释研究，总结出了一套实用的精细解释方法。

采油工程方案设计吸水剖面一、引言随着石油勘探和开发技术的不断提高，油田开发难度越来越大。

其中，水的产量和注水剖面构筑对采油效果和油田开发稳产稳定具有重要影响。

因此，通过合理的吸水剖面设计，可以有效提高油田注水效率和分布均匀度，从而提高采油效果和油田开发效益。

二、吸水剖面定义吸水剖面是指通过地下注水井向油藏中注入水源，通过油田地质结构和水文地质特征等多方面因素综合分析，设计出一种合理的注水剖面，实现地下油层的有效充水，从而提高油藏的产量、降低开采成本、延长油田的有效生产周期，实现稳产稳定。

三、吸水剖面设计原则1.地质特征分析：首先对目标油藏的地层性质、孔隙度、渗透率、饱和度、岩性等进行分析，并结合水文地质特征，确定油藏的水文地质类型。

2.合理注水方式：针对不同地质类型和水文地质特征，选择合适的注水方式，如边注入、点注入、串联注入等。

3.优化吸水剖面：从整体油田开采效益出发，优化吸水剖面设计，使得注水能够实现较好的覆盖范围和均匀度，避免盲区和死区的形成，同时减少地层压裂、排矿等产生的环境影响。

4.动态调整：根据实际注水效果和油田开采情况，动态调整吸水剖面设计，以实现更好的注水效果和油田开采效益。

四、吸水剖面设计步骤1.地质特征分析：对目标油田的地层性质、水文地质特征等进行分析，了解油藏地质特征和水文地质特征。

2.注水方式选择：在考虑地质特征基础上，选择合适的注水方式，如边注入、点注入、串联注入等。

3.吸水剖面优化：根据地质特征和注水方式，进行吸水剖面优化设计，使得注水能够实现较好的覆盖范围和均匀度。

4.安全性评估：对吸水剖面进行安全性评估，考虑地层压力、地下水位、环境保护等因素，确保设计方案合理、安全。

5.实施和动态调整：将设计好的吸水剖面方案实施到实际油田开采中，并根据实际情况进行动态调整，以提高注水效果和油田开采效益。

五、吸水剖面设计实例以某油田为例，进行吸水剖面设计。

1.地质特征分析：该油田地质特征为低渗透砂岩，饱和度较高，属于沉积型砂岩油藏。

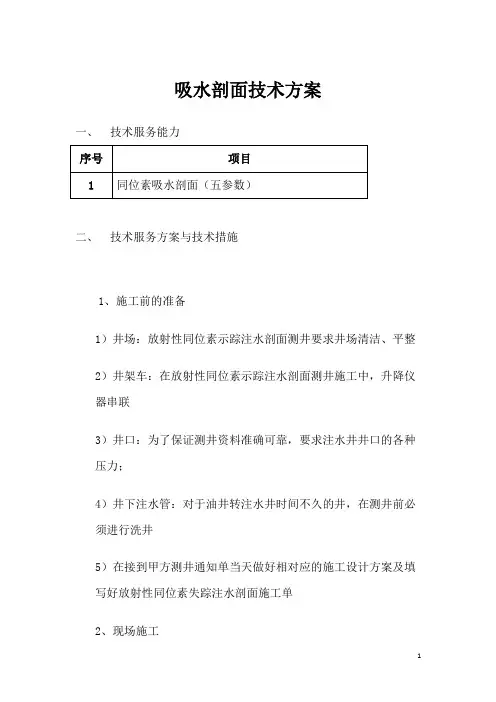

吸水剖面技术方案一、技术服务能力二、技术服务方案与技术措施1、施工前的准备1）井场：放射性同位素示踪注水剖面测井要求井场清洁、平整2）井架车：在放射性同位素示踪注水剖面测井施工中，升降仪器串联3）井口：为了保证测井资料准确可靠，要求注水井井口的各种压力；4）井下注水管：对于油井转注水井时间不久的井，在测井前必须进行洗井5）在接到甲方测井通知单当天做好相对应的施工设计方案及填写好放射性同位素失踪注水剖面施工单2、现场施工在确保一切准备工作就绪的前提下，按照甲方要求施工时间进行施工作业施工方法：施工时，将仪器串下过测量井段，上提测基线，完成后继续上提至测量井段上部适当度，给仪器串供电，打开释放器，释放示踪剂。

这样，示踪剂随注入水在油管中向下运至各级配水器，通过水嘴进入油套环形空间，最后滤积在注水层的表面上。

待注水量达到预计要求后，下放仪器串到油层底部，上提测井，即可得到放射性同位素放射性强度－测井曲线3、资料解释及成果图验收测井小队施工完毕后第一时间将所测草图交予甲方验收，待甲方验收通过后由资料解释人员进行资料整合汇总及出成果图。

三、HSE管理体系与措施为了保障生产测井作业全员健康、安全和企业财产的安全，保护自然生态环境，提高公司在国内、国际测井作业市场的竞争能力，我公司于2007年8月发布实施了质量/职业健康安全/环境管理手册，并与2008年取得了中石油认证机构颁发的HSE证书，每年进行两次内部评审和一次外部（认证机构），体系持续有效。

以此规范公司质量/职业健康安全/环境管理活动。

1、公司对QHSE承诺：遵守法律法规是公司的义务和责任，全员一切行为满足 QHSE 法律法规要求；持续改进 QHSE 业绩、追求卓越是公司永恒的目标，每年应有QHSE 业绩改进的项目和成效，公司各部门工作业绩比上年有所提高；必须满足顾客和相关方的要求，公司所有员工应以顾客和相关方的要求为己任，不断满足顾客和相关方的期望，甲方的需求就是我们的要求。

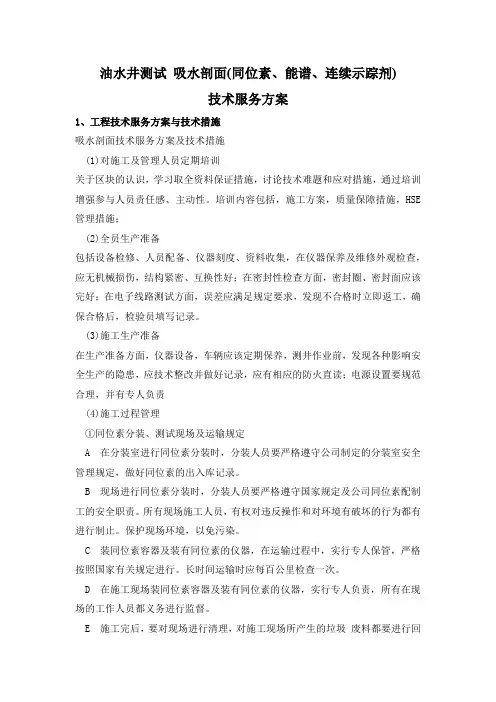

油水井测试吸水剖面(同位素、能谱、连续示踪剂)技术服务方案1、工程技术服务方案与技术措施吸水剖面技术服务方案及技术措施(1)对施工及管理人员定期培训关于区块的认识，学习取全资料保证措施，讨论技术难题和应对措施，通过培训增强参与人员责任感、主动性。

培训内容包括，施工方案，质量保障措施，HSE 管理措施；(2)全员生产准备包括设备检修、人员配备、仪器刻度、资料收集，在仪器保养及维修外观检查，应无机械损伤，结构紧密、互换性好；在密封性检查方面，密封圈、密封面应该完好；在电子线路测试方面，误差应满足规定要求，发现不合格时立即返工，确保合格后，检验员填写记录。

(3)施工生产准备在生产准备方面，仪器设备，车辆应该定期保养，测井作业前，发现各种影响安全生产的隐患，应技术整改并做好记录，应有相应的防火直读；电源设置要规范合理，并有专人负责(4)施工过程管理①同位素分装、测试现场及运输规定A 在分装室进行同位素分装时，分装人员要严格遵守公司制定的分装室安全管理规定，做好同位素的出入库记录。

B 现场进行同位素分装时，分装人员要严格遵守国家规定及公司同位素配制工的安全职责。

所有现场施工人员，有权对违反操作和对环境有破坏的行为都有进行制止。

保护现场环境，以免污染。

C 装同位素容器及装有同位素的仪器，在运输过程中，实行专人保管，严格按照国家有关规定进行。

长时间运输时应每百公里检查一次。

D 在施工现场装同位素容器及装有同位素的仪器，实行专人负责，所有在现场的工作人员都义务进行监督。

E 施工完后，要对现场进行清理，对施工现场所产生的垃圾废料都要进行回收，按规定到指定地点进行处理。

F 施工完后，所有施工人员要进行人身检查。

②测试过程中的起下规定。

A正常起下速度不大于130米／分，进入工作筒速度不超过60米／分。

B上起或下放过程中，在过井下工具时，如喇叭口、油管短接、封隔器时，速度30米／分，注意观察张力表或者指重表变化。

C下仪器过程中，电缆（钢丝）要绷直，并注意转数表计数。

吸水剖面吸水剖面1、吸水剖面：指的是水井各个层位对于注入水的分配比例，也是应用于调剖堵水，防止水窜，提高注入水在各个层位的波及系数，提高油层的驱油效率，从而提高采收率。

针对常规方法获取分层吸水指数存在的问题，结合渗流理论和注水剖面测井一次下井能连续测量流量和压力的特点，测井时多次改变井口注水量，通过注水剖面资料的处理确定各储层的相对吸水量、确定各储层的地层压力和吸水指数的方法，由此还能掌握各储层地层压力和吸水能力的差异。

2、同位素测吸水剖面不能直观清楚地反映出注水井各层的吸水能力变化情况。

同位素测吸水剖面额以用来解决套管外窜槽井段及封隔器不密封故障。

3、在同位素测井中增加井温、流量参数,通过多参数综合解释,不仅可以对沾污影响进行合理校正,确定准确的小层吸水量,而且能够正确判断各级封隔器、配水器的工作情况,在地层存在大孔道的情况下,确定地层的吸水面积。

[1]产液剖面1.产液剖面：多层油层、或厚层油层，纵向上的产液强度曲线与油层定界、底界、厚度围成的面积，与总面积的百分比。

若测出油水的分别产量，则可分别折算出产水剖面、产油剖面。

它反映了纵向厚度上的产液、产油、产水的能力分布。

2.吸水剖面：与产液剖面相反，反映的是吸水能力的变化剖面。

3.重力分异：是指倾斜性地层、大厚层，在油水渗流过程中，由于高度的存在，油水因密度差异，运移过程中导致油水产生二次分布，一般油趋向于向上运动，水趋向于向下运动，结果导致，产油、产水剖面发生异常。

生产测井油田生产测井（produetion logging ofoil- field）注水开发油田在一定的注入压力和注人量的条件下，测量各吸水层的吸水量和生产井在正常生产条件下各生产层沿井深纵向分布的油、气产量和含水量，以了解地下各个油层的工作状况和储量动用程度。

用测井仪器完成上述工作称为生产测井。

20世纪40年代初期，美国人在油田上就用井温仪测量分层的产液量。

50年代出现井下流量计。

吸水剖面测井基本常识一、何为吸水剖面以及主要用途随着油田开发时间的推移，油层压力逐渐下降，为了实现长期稳定的开发，需要给地层补充能量，保持油层的压力。

目前主要的方法是采用注水保持油层压力。

因此在一个油田开发时除了钻一批采油井外，还要钻一批注水井。

通过注水井给井下油层注水，维持油层压力使油井产量保持稳定。

为了了解注水井注水状况，就需要测吸水剖面，了解个小层的绝对注入量。

主要用途：了解注入井各小层的吸水状况，检查井下工具到位及工作情况，检查调剖效果，检查管外窜流，分析油井出水情况，分析油层水淹状况，进行浅部找漏。

二、测井原理目前吸水剖面主要用示踪法进行测井（即同位素吸水剖面测井）。

在注水条件下将同位素注入井内，随着注入水的流入，同位素滤积在注水层表面，用伽马仪测取示踪曲线，曲线上显示的放射性强度的差异就代表了注入量的大小。

该工艺采用放射性核素释放器携带放射性核素载体在预定的井深位置释放，载体与井筒内的注入水形成活化悬浮液，油层吸水时也吸收活化悬浮液。

而放射性载体滤积在井壁地层表面。

此时所测的伽马曲线与释放核素前的自然伽马曲线对比，对应吸水层中二者的幅度差，即反映该地层的吸水状况。

三、吸水剖面测井资料解释方法由于Q=△J/△I，即进入地层的水量Q与滤积的放射性活度△J成正比，测井曲线上反映即是吸水量与吸水层上的同位素伽马曲线与自然伽马曲线的包络面积成正比。

图1所示：图1 放射性同位素示踪载体法测井原理示意图如1图所示：图中1、2、3三个层为注水层，深度校齐后，把自然伽马曲线与同位素曲线叠合，并使其在非目的层段重合，在三个注水层位分别求出这两条曲线的包络面积S1、S2、S3，则这三层的吸水量之比即为：S1∶S2∶S3。

因此，只要求出各注水层的异常面积和各注水层总的异常面积，即可得到各注水层的相对吸水量：nβi =（Si/∑Si）×100% （1-2）n=1式中βi 为i层相对吸水量；Si为i层的异常面积。

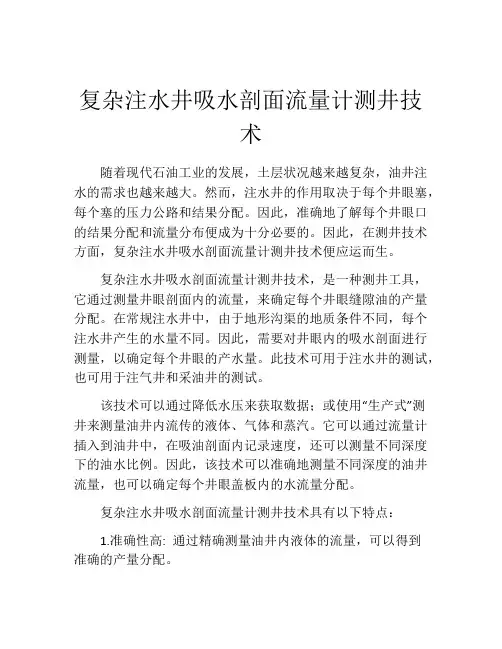

复杂注水井吸水剖面流量计测井技术随着现代石油工业的发展，土层状况越来越复杂，油井注水的需求也越来越大。

然而，注水井的作用取决于每个井眼塞，每个塞的压力公路和结果分配。

因此，准确地了解每个井眼口的结果分配和流量分布便成为十分必要的。

因此，在测井技术方面，复杂注水井吸水剖面流量计测井技术便应运而生。

复杂注水井吸水剖面流量计测井技术，是一种测井工具，它通过测量井眼剖面内的流量，来确定每个井眼缝隙油的产量分配。

在常规注水井中，由于地形沟渠的地质条件不同，每个注水井产生的水量不同。

因此，需要对井眼内的吸水剖面进行测量，以确定每个井眼的产水量。

此技术可用于注水井的测试，也可用于注气井和采油井的测试。

该技术可以通过降低水压来获取数据；或使用“生产式”测井来测量油井内流传的液体、气体和蒸汽。

它可以通过流量计插入到油井中，在吸油剖面内记录速度，还可以测量不同深度下的油水比例。

因此，该技术可以准确地测量不同深度的油井流量，也可以确定每个井眼盖板内的水流量分配。

复杂注水井吸水剖面流量计测井技术具有以下特点：1.准确性高: 通过精确测量油井内液体的流量，可以得到准确的产量分配。

2.便于操作：该技术可以通过流量计插入油井中，便于人员进行操作。

3.实时数据：该技术实时且直接测量各点压力头及流量，数据特别直观。

4.宽泛适用性：除注水井外，也适用于注气井和采油井等。

5.成本低廉：使用流量计测井，设备成本较低，也可以大大降低相关的操作成本。

然而，复杂注水井吸水剖面流量计测井技术也存在着一定的限制：1. 对于较深的井，需要进行较长时间的操作，以增加数据的准确性。

因此，它在测量深度较大的井或长期存在的井中，可能会增加成本。

2.尽管该技术可以通过流量计插入油井进行操作，但并非所有油井都有足够的井眼口进行插入。

因此，这种测量方法仍然需要在一定程度上解决使用问题。

3. 该技术在测量复杂地质条件下的井口时可能会受到诸如水流速度升高、水质变化等因素的干扰。

同位素吸水剖面在油田上的应用引言：同位素吸水剖面是一种重要的地质工具，广泛应用于油田勘探和开发中。

通过测量地下水中同位素的含量和比例，可以揭示地下水来源、流动和分布规律，为油田的水文地质研究提供了有力的支持。

本文将介绍同位素吸水剖面在油田上的应用，并探讨其在油田勘探和开发中的重要性。

一、同位素吸水剖面的原理和方法同位素吸水剖面是通过测量地下水中同位素含量的空间变化来研究地下水的运动规律。

同位素是指具有相同原子序数但质量数不同的元素，如氢同位素（氢的同位素有氢-1、氢-2和氢-3等）、氧同位素（氧的同位素有氧-16、氧-17和氧-18等）等。

不同同位素的含量和比例可以反映地下水的来源、流动路径和运动速度等信息。

同位素吸水剖面的测量通常采用采样和分析两个步骤。

首先，在待研究的区域内选择多个地下水采样点，并在不同深度采集地下水样品。

然后，将采集的地下水样品送往实验室进行同位素分析，测量各种同位素的含量和比例。

通过对这些数据的处理和分析，可以得到同位素吸水剖面，揭示地下水的运动规律。

二、同位素吸水剖面在油田勘探中的应用1. 揭示油田地下水来源同位素吸水剖面可以通过分析地下水中同位素的含量和比例，揭示油田地下水的来源。

不同来源的地下水具有不同的同位素特征，通过比对同位素吸水剖面和已知来源地下水的同位素特征，可以判断油田地下水的来源及其与地表水的关系。

这对于油田勘探中地下水资源的合理开发和保护具有重要意义。

2. 分析油藏中的地下水运动同位素吸水剖面可以通过分析地下水中同位素的空间变化，揭示油藏中地下水的运动规律。

地下水运动是油藏中油水分布和运移的重要因素之一，了解地下水运动的路径和速度，可以为油藏开发和调整生产方案提供重要依据。

同位素吸水剖面可以帮助确定地下水运动路径和速度，提供有关油藏中地下水运动的重要信息。

三、同位素吸水剖面在油田开发中的应用1. 评估油藏的水驱能力在油田开发中，水驱是一种常用的增产技术。
