下载文档原格式
塑胶邵氏硬度测量与常见硬度对照表精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-邵氏硬度测量与常见硬度对照表什么是硬度是物质受压变形程度或抗刺穿能力的一种度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为。
的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度简介一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
补充: 邵氏的单位不够全面: 型的单位表达是:HA 型单位表达就是:HD邵氏硬度计邵氏硬度计用途邵氏硬度计用于橡胶类产品邵氏硬度值测量。
邵氏硬度计(3张)原理具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。
我国在这方面标准采用HA和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。
塑料硬度对照表1:塑料硬度对照表帕氏硬度厚度邵氏硬度测试值平均硬度值30P 6mm 93-96 ° 94.5 °35P 6mm 87-93 ° 90 °38P 6mm 89-90 ° 89.5 °40P 6mm 88-90 ° 89 °45P 6mm 84-90 ° 85 °50P 6mm 82-83 ° 82.5 °55P 6mm 70-80 ° 79 °60P 6mm 74-76 ° 75 °65P 6mm 73-75 ° 74 °70P 6mm 72-74 ° 73 °75P 6mm 70-70.5 ° 70 °80P 6mm 67-68 ° 67.5 °85P 6mm 64-66 ° 65 °90P 6mm 63-64 ° 63.5 °95P 6mm 58-60 ° 59 °100P 6mm 57-59 ° 58 °110P 6mm 54-56 ° 55 °测试温度:23度的测试板材:65456MM塑料硬度对照表教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。

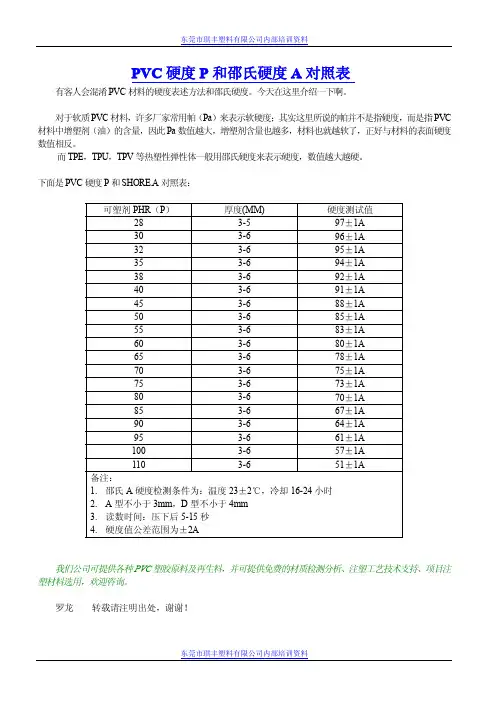

东莞市琪丰塑料有限公司内部培训资料PVC硬度P和邵氏硬度A对照表有客人会混淆PVC材料的硬度表述方法和邵氏硬度。
今天在这里介绍一下啊。
对于软质PVC材料，许多厂家常用帕（Pa）来表示软硬度；其实这里所说的帕并不是指硬度，而是指PVC 材料中增塑剂（油）的含量，因此Pa数值越大，增塑剂含量也越多，材料也就越软了，正好与材料的表面硬度数值相反。
而TPE，TPU，TPV等热塑性弹性体一般用邵氏硬度来表示硬度，数值越大越硬。
下面是PVC硬度P和SHORE.A对照表：可塑剂PHR（P）厚度(MM)硬度测试值283-597±1A303-696±1A323-695±1A353-694±1A383-692±1A403-691±1A453-688±1A503-685±1A553-683±1A603-680±1A653-678±1A703-675±1A753-673±1A803-670±1A853-667±1A903-664±1A953-661±1A1003-657±1A1103-651±1A备注：1.邵氏A硬度检测条件为：温度23±2℃，冷却16-24小时2.A型不小于3mm，D型不小于4mm3.读数时间：压下后5-15秒4.硬度值公差范围为±2A我们公司可提供各种PVC塑胶原料及再生料，并可提供免费的材质检测分析、注塑工艺技术支持、项目注塑材料选用，欢迎咨询。
罗龙转载请注明出处，谢谢！东莞市琪丰塑料有限公司内部培训资料。
邵氏硬度测量与常见硬度对照表什么是硬度硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。
洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度简介一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
补充: 邵氏的单位不够全面: 1.A型的单位表达是:HA 2.D型单位表达就是:HD邵氏硬度计邵氏硬度计用途邵氏硬度计用于橡胶类产品邵氏硬度值测量。
邵氏硬度计(3张)原理具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。
我国在这方面标准采用HA和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。
计算公式为HA=100-L/0.025和HD=100-L/0.025。
塑料硬度对照表1:塑料硬度对照表帕氏硬度厚度邵氏硬度测试值平均硬度值30P 6mm 93-96 ° 94.5 °35P 6mm 87-93 ° 90 °38P 6mm 89-90 ° 89.5 °40P 6mm 88-90 ° 89 °45P 6mm 84-90 ° 85 °50P 6mm 82-83 ° 82.5 °55P 6mm 70-80 ° 79 °60P 6mm 74-76 ° 75 °65P 6mm 73-75 ° 74 °70P 6mm 72-74 ° 73 °75P 6mm 70-70.5 ° 70 °80P 6mm 67-68 ° 67.5 °85P 6mm 64-66 ° 65 °90P 6mm 63-64 ° 63.5 °95P 6mm 58-60 ° 59 °100P 6mm 57-59 ° 58 °110P 6mm 54-56 ° 55 °测试温度:23度的测试板材:65456MM塑料硬度对照表“PVC 45P”电器插头中,”P”表示硬度。
50kgPVC料，可塑剂40kg 时是以80P (40/50=80%)，50gPVC料，可塑剂55kg时是以110P(55可塑剂/50PVC料=110%)表示即可塑剂愈多P数愈大PVC胶料P数与说明：1）P数是行业通俗叫法，也是判断胶粒硬度的一种指标，邵氏A值是国际标准。
不同厂家其P数所对应的邵氏A值会略有差别。
2）在秋冬季时，上述硬度A值实测时要提高到±1~2A。
每年自11月1日至次年4月30日，所有配方生产使用时增加可塑剂用量2KG。
塑胶邵氏硬度测量与常见硬度对照表Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】邵氏硬度测量与常见硬度对照表什么是硬度是物质受压变形程度或抗刺穿能力的一种度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为。
的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度简介一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
补充: 邵氏的单位不够全面: 1.A型的单位表达是:HA 2.D型单位表达就是:HD邵氏硬度计邵氏硬度计用途邵氏硬度计用于橡胶类产品邵氏硬度值测量。
邵氏硬度计(3张)原理具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。
我国在这方面标准采用HA和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。
邵氏硬度测量与常见硬度对照表什么是硬度硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHOR E)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。
洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90洛氏硬度27。
邵氏硬度简介一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏D xx说明其硬度相对较高。
补充: 邵氏的单位不够全面: 1.A型的单位表达是:HA 2.D型单位表达就是:HD邵氏硬度计邵氏硬度计用途邵氏硬度计用于橡胶类产品邵氏硬度值测量。
邵氏硬度计(3张)原理具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。
我国在这方面标准采用H A和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。
邵氏硬度测量与常见硬度对照表物质受压变形《«成抗刺穿能力m -ttOTM方式•理度可分相对硬度勺绝対理度.绝对W-般在科儒外使用.生产实中很少用到•我们通常使用«度体系为相对得«此常用冇以卜•儿*标示方法消氏他叫邵氏•邵尔•英文SHORE八洛氏.布氏三种。
邵氏一般用于桂胶类材料I..即氏理皮得测试方法:用朋氏彼復U描入被测材料•茨盘i.^fan通过禅«与一个剌针相连•用针荊入枝测物茨面•茨世1：所显洛氏理丿2剧潮试方法:用试靛钢球能在被潮物I：他I：痕迹时便度讣衣盘上所賦乃1紂数值即为理度仏洛氏«度约就足布氏5t度待I倍•两務・一«用于金属材料1:.W测试方法不同》氏理度与洛氏礎度.fc氏悚|£没有•换》方式.但用洛氏硬皮讣测过玦椽胶•出时数据就足:邵氏便度90洛氏硕度27 -邵氏硬度简介…般乎®弹性比牧人或再说僞软得制品•測试人员对以HfiETOBr用邵氏A««计测试•如:文具类胶水瓶.TPUTPR <?!料膜点等制民而乎感荃本没什么弹nnJEff说偏《符就町以用邵氏D礎度计进行测试•如:PCABSH等制品.如果度»«是邵氏Axx.说明便度411对不ffi・加I果就足邵氏Dxx说明其«度相对牧高。
补充：邵氏得单位不够全面：K A里得总位农达就足:HA 2. D型单位衣达裁流足:HD邵氏硬度计邵氏理度讣用途邵氏硕度讣用于椽胶类产品邵尺便度值测fi -邵氏便度计（3张）K理具冇一定形状側钢制用针.在试胎力作用卜重fl压入试样农面.肖斥足农面勺试样农面完全贴介时.斥针尖端面相对乐足平面竹-定得伸出长度U即乐针扎进战測物得沐度）•以L值紂人小来茨征邵氏便度得火小丄ffi越人・农示邵尔«度越低・反Z越我国在这方面标准来用HA勺HD MW•其中HA为《软桂胶类硕«#«t（采用35度推角紂尺针》・HD为牧便得橡胶或別斡礎度於数（采用30««"|符床针）. 计算公式为HA=l00-U0.025 <jHD=IOO-UV.O25, 便度讣》公或^氏便度4HS>«勃或峡«（BHN）/iad2 2,肖式Hi脉HSM洛式礎應HRCWI5 3.勃式便哎（BHNI各克式玫I血HV>4洛式理f2（HRC）M勃式换脉BHN）/IO・3常见邵氏硬度值得对比:Bicycle gelseat15-30 OO20 OOSorbothane40 OOSorbothane30-70 A橡皮协25 55汽事轮1670 Soft skateboard W K M I（软滑板轮f 78Hydraulic O・rinQ 70-90 AHard skateboard wheel（tit轮予）98EboniteRubber100 Solid truck tires（W定R 忙轮胎）50 Hard hH（安个W）75使用方法 手持«度计.平压于试样（或试件｝上.H 至硕度计底面崎试样完金接越时立即1^数・这时損针所W 示剣«即试样（试件）待«度tfh 为穗定测崔条件•提高测定俏度J 、P 将«度计％H 在配克生产得同型号谢定架上沏定•每次测定应在不同得位H 选测二点・取其平均4. I 便用前应检ft 峡度计待描什在门由状态卜'应｝»不位八如掲针微4備离孚位时・可以松动右上角压紧螺线•«动农面.对准琴位人将理度讣床在玻璃扱匕时•指针应措100度-（用针端面与乐脚底面严密接触于玻璃板上）•如不指零位£100度时.町以轻微按动压针几次•如仍不描冬位与100度时.则不能便用•如在定待架上使用时M 以惟动乎族使工作台上升•将定位tfj 描入工 作台卜部小孔•调整使用•如仍不描100度时同样不对使用・D 型硬度il •装H 在定荷架上使用时•调fi 工作台平行度时乐针顶端不能H 楼乐在工作台《«台上•否则会用伤工作伶玻璃台面•必須在H 作台i-.ra?-用ft 块或平»紂玻璃板辭再行操作。
邵氏硬度测量与常见硬度对照表什么是硬度硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。
洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度简介一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
补充: 邵氏的单位不够全面: 1.A型的单位表达是:HA 2.D型单位表达就是:HD邵氏硬度计邵氏硬度计用途邵氏硬度计用于橡胶类产品邵氏硬度值测量。
邵氏硬度计(3张)原理具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。
我国在这方面标准采用HA和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。
计算公式为HA=100-L/0.025和HD=100-L/0.025。
硬度计算公式1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HRC)+15 3.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3常见邵氏硬度值的对比：Bicycle gel seat 15-30 OO口香糖20 OOSorbothane 40 OOSorbothane 30-70 A橡皮筋25 ADoor seal（车窗外侧密封条）55 A汽车轮胎70 ASoft skateboard wheel（软滑板轮子78 AHydraulic O-ring70-90 AHard skateboard wheel（硬滑板轮子）98 AEbonite Rubber 100 ASolid truck tires（固定卡车轮胎）50 DHard hat（安全帽）75 D橡胶硬度的测量邵氏硬度计携带方便、结果简单、操作方便、测量迅速，特别适合于现场的硬度测定橡胶邵氏硬度计，长期以来，一直用于成品和半成品硬度性能的测定以及控制橡胶产品的质量。
邵氏硬度由于尚不存在国家计量基准和标准，采用分部检定法，检定的方法和思路演绎着试验方法标准的要求，但效果很不理想。
造成不合格率非常高，并且对硬度计的示值误差的控制非常不理想，即依照原规程检定合格的A型邵氏硬度计示值误差可能很大，不能满足实际使用的需要；检定不合格的A型邵氏硬度计示值误差可能并很大。
由广东省计量科学研究所和北京橡胶研究设计院联合研制的标准橡胶国际硬度（IRHD）块，不仅具有良好的长期稳定性和弹性，还具有良好的弹性，用于A型邵氏硬度试验而不留压痕，可以反复使用。
A 型邵氏硬度块与橡胶国际硬度IRHD具有可比性，即在各向同性高弹性材料，两者的测量结果是相同的(见下表)。
由于广东省计量科学研究保存着橡胶国际硬度国家基准，并用性能优良的标准硬度块，给我们的实验和分析提供了条件。
邵氏硬度简介邵氏硬度是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、D两种，分别代表不同的硬度范围，90度以下的用邵氏A硬度计测试，并得出数据，90度及以上的用邵氏D硬度计测试并得出数据，所以，一般来讲对于一个橡胶或塑料制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A硬度计还是用邵氏D硬度计来进行测试。
一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
1.A型的单位表达是:HA 2.D型单位表达就是:HDTH200D橡胶硬度计技术指标例如:北京德润丰科技有限责任公司研制的测定硫化橡胶和塑料制品等材料硬度的仪器。
本硬度计既适用于随身携带、现场手持测量，也适用于装置在配套生产的同型号定荷架上定荷测定，本硬度计执行JJG304-89有关规定。
主要参数2.1 刻度盘值：0-100HA(HD) 2.2 压针顶端直径：A型0.79±0.03mm D型r0.1±0.012mm 2.3 压针端部压力：A型0.055N-8.06N D型0.44N-4.5N 2.4 压针行程：0-2.5mm 2.5 HA(HD)分别为A型和D型硬度计的硬度单位，也称(度)。
0～100HA 分辨率0.2HA测量范围测量误差在20～90HA内，误差≤±1HA环境温度0～40℃电源3×1.55V扣式电池外型尺寸168×31×30mm 重量144g使用方法手持硬度计，平压于试样(或试件)上，直至硬度计底面与试样完全接触时立即读数，这时指针所显示刻度即试样(试件)的硬度值。
为稳定测定条件，提高测定精度，应将硬度计装置在配套生产的同型号测定架上测定。
每次测定应在不同的位置选测三点，取其平均值。
4.1 使用前应检查硬度计的指针在自由状态下应指零位。
(如指针微量偏离零位时，可以松动右上角压紧螺丝，转动表面，对准零位)。
将硬度计压在玻璃板上时，指针应指100度。
(压针端面与压脚底面严密接触于玻璃板上)。
如不指零位和100度时，可以轻微按动压针几次，如仍不指零位和100度时，则不能使用，如在定荷架上使用时，可以揿动手柄，使工作台上升，将定位销插入工作台下部小孔，调整使用，如仍不指100度时同样不可使用。
D型硬度计装置在定荷架上使用时，调整工作台平行度时压针顶端不能直接压在工作台玻璃台上，否则会压伤工作台玻璃台面，必须在工作台上放置专用量块或平整的玻璃板后再行操作。
4.2 橡胶试样的厚度不小于6毫米，宽度不小于15毫米，长度不小于35毫米。
试样厚度不足6毫米时，可用同样胶片重叠测定，但不超过3层，并要求胶片上下并行。
4.3 橡胶硬度测定温度应在18-28℃，试样在试验温度下应至少存放5小时。
4.4 塑料试样为正方形，边长50毫米，厚度6毫米，也允许用50×15毫米的试样。
4.5 塑料硬度测定温度应为20℃±2℃，试样在试验温度下放置16小时。
4.6 橡胶及塑料试样表面均应光滑、平整，不应有缺陷、机械损伤及杂质。
4.7 硬度计使用完毕后，装入仪器盒或仪器箱内。
放置于燥处防止受潮。
4.8 定荷测定架上的升降小轴和工作台底部，请注意经常揩擦防锈油，涂少量防锈油以防生锈。
4.9 硬度计应按JJG304-89规定，定期送计量检定单位检定。
4.10 在用户遵守产品保管使用条件下，从购买日起6个月内如属产品制造上的原因而不能正常工作，我厂负责免费为用户修理或调换。
邵氏A、C、D硬度对照表邵氏硬度D邵氏硬度C邵氏硬度A聚合物种类90 硬塑8683 中等硬度塑胶8077747065 9560 93 98 软塑55 89 9650 80 9442 70 9038 65 86 橡胶35 57 8530 50 8025 43 7520 36 7015 27 6012 21 5010 18 408 15 306.5 11 204 8 10HA和HD的原理是一样的，都是在标准条件一将标准的压针压入标准试样的表面，考察压入的深度来衡量试样的硬度。
2&YH o 不同的是压针的形状不同，HA是圆台形的，而HD圆锥形的。
所以HA用来测试软塑料或橡胶，HD用来硬塑料和硫化橡胶。
<*b%1,_Q d@@>/Lv3 好象没有看到它们之间的换算法，只是当HA的测量值大于90时，改为HD型的，而当HD型的读数小于20时就用A型的不同硬度物质实例：rcmeHQ5s q#<288-M shore A shore D f?O�] 20A 30A 40A 50A 60A 70A 80A 90A 50D 60D 70D 80D 90D eDioH($z> 橡皮带-鼠标垫-橡皮戳-橡皮擦-跑鞋鞋底-皮带-电话卡-滑板轮-硬书皮-高尔夫球-电话机-自来水笔-保龄球正确使用方法和保养常识1、备检试样的要求指针式邵氏橡胶硬度计的正确使用方法和保养常识目前国内最常用的邵氏硬度计就是两款指针式的邵氏橡胶硬度计1）邵氏A型硬度计2）邵氏D型硬度计使用邵氏硬度计时,当A型硬度计示值低于10HA时是不准确的,测量结果不能使用。
A型硬度计测量值超出90HA时推荐使用D型硬度计。
但由于用户出于经济方面的考虑，普遍只买硬度计而不买定负荷架，所以新手往往操作不规范，导致试验结果有较大的偏差。
如何正确的使用这两种硬度计呢？下文结合应用实际情况，提供以下方法供试验用户参考1）橡胶的试样及试验温度要求；①、橡胶的试样厚度不小于6mm,宽度不小于15mm,长度不小于35mm,试样厚度不足6mm时,可用同样胶片重叠测定,但不超过3层。
并要求胶片上下平行。
②、检定时室温为23℃±5℃,检定前硬度计在此温度下至少存放1小时2）塑料试样及试验温度要求；①、塑料试样为正方形,边长50mm、厚度6mm。
也允许采用50×15mm的试样。
②、在可能的情况下,试样在测试前应按照GB/T2941-1991规定在实验室标准温度下进行调节。
比对试验或系列试验必须在相同温度下进行。
3）橡胶及塑料试样表面均应光滑、平整、不应有机械损伤及杂质等缺陷。
2、测定前检查硬度计测定前应检查指针在自由状态下应指向零位。
如指针量偏离零位时,可以松动右上角压紧螺钉,转动表面,对准零位。
然后将硬度计压在玻璃板上,压针端面与压足底面紧密接触于玻璃板上时,指针应指向100+/-0.5HA,如不指向100+/-0.5HA时,可轻微按动压针几次,如仍不指100+/-0.5HA时,则此硬度计不能使用。
