常用的金属材料性能及硬度对照表正式版阀门常用材料阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。
我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。
按主体材料分类，人们常常把阀门分为：非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。
金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。
我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。
壳体常用材料的使用温度范围国产材料（表3—1）表3—1国产材料的使用温度范围2美国ASTM材料（表3—2）二、材料的压力一温度等级1.中国数据(表3-4~表3-19)表34锻钢法兰及阀门的压力一温度等级(9131)注：1.最大允许工作压力指无冲击表压。
2.PN2.0MPa法兰用于200°C以上及PN5.0~ 42.0MPa法兰用于40Oe以上时，应注意不要使法兰承受急剧的外载荷或温度差的变化，以防止发生泄漏。
3.对于中间压力或温度值允许用线性插值法求得。
①工作温度475℃②工作温度500℃③工作温度510C④工作温度435℃⑤此等级是在最大工作540℃温度时的工作压力注：1.当工作温度为表中温度级之间值时，可用内插法决定最大工作压力。
2.当阀门的主要零件有采用塑料、橡胶等非金属材料或力学性能和温度极限低于表中的材料时,不能使用此表3.对表中未列钢种可采用计算方法确定：P一周PN/maxΓ-]2001σ∖式中K。
I1t一计算温度t(C)时的材料许用应力值(MPa)K。
》I—200C时的材料许用应力值(MPa)2美国的有关标准中，1.1类材料的压力一温度等级见表3—6及表3—7。
11类材料包括:A105(a)、A155-70(e)>A350-1F2(d)^A516.70(a)(g)、A675.70>A155-KC70(e)>A216-WCB(a)、A515-70(a)、A537CI.1(d)、A696Gr.C(a)。

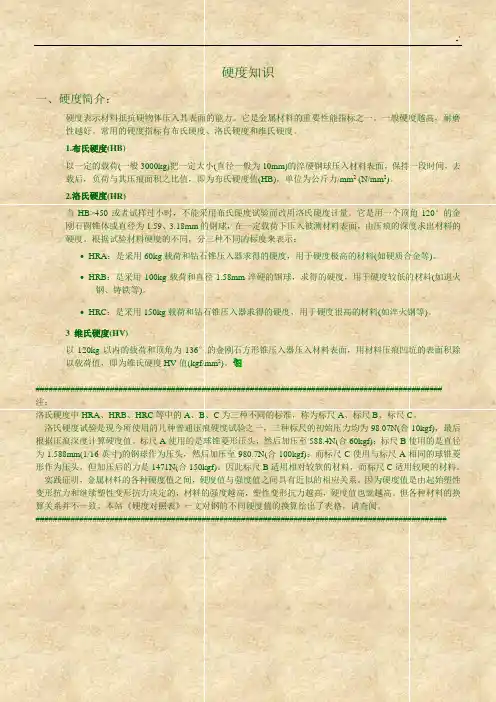

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
钢材硬度对照表钢材硬度对照表：1. 碳素结构钢：（1）低碳钢硬度：50-60 HRC；（2）中碳钢硬度：60-65 HRC；（3）高碳钢硬度：65-75 HRC。
2. 合金结构钢：（1）低合金钢硬度：50-60 HRC；（2）中合金钢硬度：60-65 HRC；（3）高合金钢硬度：65-80 HRC。
3. 不锈钢：（1）耐蚀不锈钢硬度：50-60 HRC；（2）耐热不锈钢硬度：60-65 HRC；（3）高强度不锈钢硬度：65-80 HRC。
4. 铝合金钢：（1）低合金铝钢硬度：50-60 HRC；（2）中合金铝钢硬度：60-65 HRC；（3）高合金铝钢硬度：65-80 HRC。
硬度是衡量金属材料各种受拉、受压、磨粒耐受力道和承载力的一种量值，在工程制造中，它的度量特别重要。
不同的金属材料有着不同的硬度值，如碳素结构钢、合金结构钢、不锈钢和铝合金钢等。
下面我们就来分别介绍这几种金属材料的硬度值。
一、碳素结构钢的硬度：1. 低碳钢硬度：它的硬度介于50-60 HRC之间；2. 中碳钢硬度：它的硬度介于60-65 HRC之间；3. 高碳钢硬度：它的硬度介于65-75 HRC之间。
二、合金结构钢的硬度：1. 低合金钢硬度：它的硬度介于50-60 HRC之间；2. 中合金钢硬度：它的硬度介于60-65 HRC之间；3. 高合金钢硬度：它的硬度介于65-80 HRC之间。
三、不锈钢的硬度：1. 耐蚀不锈钢硬度：它的硬度介于50-60 HRC之间；2. 耐热不锈钢硬度：它的硬度介于60-65 HRC之间；3. 高强度不锈钢硬度：它的硬度介于65-80 HRC之间。
四、铝合金钢的硬度：1. 低合金铝钢硬度：它的硬度介于50-60 HRC之间；2. 中合金铝钢硬度：它的硬度介于60-65 HRC之间；3. 高合金铝钢硬度：它的硬度介于65-80 HRC之间。
从以上介绍中我们可以看出，各种金属材料的硬度要求都很高，从50到80的硬度许多，钢材硬度的不同，产品的性能也就千差万别、可以用来应用于不同的环境和状况之下，不同硬度的钢材在不同的场合也是有着不一样的用途。
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ V A（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。
布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
布式硬度值是载荷除以压痕球形表面积所得的商。
一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

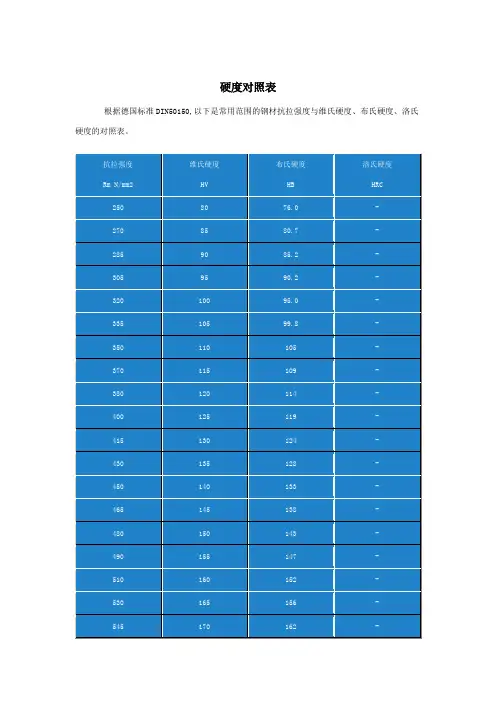

硬度对照表根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
里氏硬度与洛氏硬度HRC换算里氏硬度与布氏、洛氏、维氏硬度的换算误差见下表(E=210000N/mm2)里氏硬度计由于具有携带方便、操作简单、检测迅速和测量准确等特点，在世界范围的工作领域内得到了广泛应用。
由于人们的习惯和已延用多年的硬度计量标准，目前在实际进行硬度测试时，普遍使用的还是布氏、洛氏、维氏和肖氏等硬度测试方法。
里氏硬度试验方法是近20年才出现的，若完全直接使用里氏硬度试验方法进行硬度测试尚须时日。
目前为兼顾里氏硬度计的实用性和传统硬度计量标准的要求，满足硬度测试工作的需要，人们往往要把里氏硬度值转换成布氏、肖氏、洛氏和维氏等硬度值。
里氏硬度值是否能直接转换成其它硬度值，这与使用的冲击装置和被测硬度材料是有关系的，建立不同硬度值之间的转换关系，往往需要人们进行大量的工作。
常用冲击装置D/DC 的标定及测量范围：冲击装置D、DCHRC HRB HB HV HSD STEEL and caststeel17.9-68.559.6-99.6127-65183-97632.2-99.5钢和铸钢Steel锻钢\\143-650\\ SWT.ST合金工具钢20.4-67.1\\80-898\Stainless steel 不锈\46.5-101.785-65585-802\钢GC.IRON灰铸铁\\93-33480-898\ NC.IRON球墨铸铁\\131-387\\C.ALUM铸铝合金\23.8-84.619-164\\ BRASS(黄铜)铜锌合金\13.5-95.340-173\\BRONZE(青铜)铜锡/铝\\60-290\\合金COPPER纯铜\\45-315\。
⾦属材料硬度对照表⼀、硬度简介：硬度表⽰材料抵抗硬物体压⼊其表⾯的能⼒。
它是⾦属材料的重要性能指标之⼀。
⼀般硬度越⾼，耐磨性越好。
常⽤的硬度指标有布⽒硬度、洛⽒硬度和维⽒硬度。
1.布⽒硬度(HB)以⼀定的载荷(⼀般3000kg)把⼀定⼤⼩(直径⼀般为10mm)的淬硬钢球压⼊材料表⾯，保持⼀段时间，去载后，负荷与其压痕⾯积之⽐值，即为布⽒硬度值(HB)，单位为公⽄⼒/mm2 (N/mm2)。
2.洛⽒硬度(HR)当HB>450或者试样过⼩时，不能采⽤布⽒硬度试验⽽改⽤洛⽒硬度计量。
它是⽤⼀个顶⾓120°的⾦刚⽯圆锥体或直径为1.59、3.18mm的钢球，在⼀定载荷下压⼊被测材料表⾯，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表⽰：HRA：是采⽤60kg载荷和钻⽯锥压⼊器求得的硬度，⽤于硬度极⾼的材料(如硬质合⾦等)。
HRB：是采⽤100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，⽤于硬度较低的材料(如退⽕钢、铸铁等)。
HRC：是采⽤150kg载荷和钻⽯锥压⼊器求得的硬度，⽤于硬度很⾼的材料(如淬⽕钢等)。
3 维⽒硬度(HV)以120kg以内的载荷和顶⾓为136°的⾦刚⽯⽅形锥压⼊器压⼊材料表⾯，⽤材料压痕凹坑的表⾯积除以载荷值，即为维⽒硬度HV值(kgf/mm2)。
#############################################################################################注：洛⽒硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛⽒硬度试验是现今所使⽤的⼏种普通压痕硬度试验之⼀，三种标尺的初始压⼒均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使⽤的是球锥菱形压头，然后加压⾄588.4N(合60kgf)；标尺B使⽤的是直径为1.588mm(1/16英⼨)的钢球作为压头，然后加压⾄980.7N(合100kgf)；⽽标尺C使⽤与标尺A相同的球锥菱形作为压头，但加压后的⼒是1471N(合150kgf)。
