15-涡流检测原理解析

涡流检测基本原理发布者：：IDEA 发布时间：：2009-10-23 10:50浏览次数：：76涡流检测是许多NDT（无损检测）方法之一，它应用“电磁学”基本理论作为导体检测的基础。

涡流的产生源于一种叫做电磁感应的现象。

当将交流电施加到导体，例如铜导线上时，磁场将在导体内和环绕导体的空间内产生磁场。

涡流就是感应产生的电流，它在一个环路中流动。

之所以叫做“涡流”，是因为它与液体或气体环绕障碍物在环路中流动的形式是一样的。

如果将一个导体放入该变化的磁场中，涡流将在那个导体中产生，而涡流也会产生自己的磁场，该磁场随着交流电流上升而扩张，随着交流电流减小而消隐。

因此当导体表面或近表面出现缺陷或测量金属材料的一些性质发生变化时，将影响到涡流的强度和分布，从而我们就可以通过一起来检测涡流的变化情况，进而可以间接的知道道题内部缺陷的存在及金属性能是否发生了变化。

涡流作为一种NDT工具的一大优点是它能够做多种多样的检查和测量。

在适当的环境下，涡流可以用于：1、裂缝、缺陷检查2、材料厚度测量3、涂层厚度测量4、材料的传导性测量涡流检测的优越性主要包括：1、对小裂纹和其它缺陷的敏感性2、检测表面和近表面缺陷速度快，灵敏度高3、检验结果是即时性的4、设备接口性好5、仅需要作很少的准备工作6、测试探头不需要接触被测物7、可检查形状尺寸复杂的导体无损检测－声脉冲发布者：：IDEA 发布时间：：2009-11-20 09:48浏览次数：：191．什么叫声脉冲？由一串声波所形成的脉冲。

2．简述声脉冲检测的原理。

当一串声波沿管子传播时，如果遇到管子存在开口、孔洞、鼓胀、凹陷、裂缝、内部腐蚀和沉积等，就会有反射波返回发射端，由于声波的传播速度是固定的，通过计算机系统的处理，便可以准确地得到管子发生异常的具体位置。

3．简述声脉冲检测的应用范围。

声脉冲快速检漏仪适用于有色金属、黑色金属和非金属管道的快速检漏。

如电站高、低加，冷凝器管，锅炉四管；化工厂的热交换管；酒楼大厦中央空调器管的在役检漏等，4．声脉冲检测的特性是什么？①在役管道高速检漏，可达每小时500～1000根管子；②管子材质不限，铁磁非铁磁性或非金属管均宜；③直管、弯管、缠绕管均宜；④可快速发现存在于管子上的穿透性缺陷等；⑤实时记录检测波形，便于下次检测时回放比较。

涡流法原理
涡流法是一种非破坏性检测技术，其原理是基于涡流感应现象。

当交变电流通过导体时，会在导体周围产生一个交变磁场，这个磁场会在导体表面产生涡流。

涡流会使得导体表面产生一个磁场，这个磁场可以被探测器检测到。

涡流法常用于金属材料的检测，如金属管道、轴承、齿轮等。

它可以检测出材料表面缺陷、裂纹、疲劳等问题。

在检测过程中，将探测器放置在被检测的材料表面，通过测量涡流感应的变化来判断材料是否有缺陷。

涡流法具有快速、准确、高灵敏度等优点，但对于非金属材料的检测效果较差。

同时，由于涡流的感应深度较浅，其检测结果只能反映材料表面的情况，对于深层次的缺陷无法准确检测。

总之，涡流法是一种重要的材料检测技术，在工业生产和安全监管中有广泛应用。

- 1 -。

涡流检测技术概述资料整理：无损检测资源网沧州市欧谱检测仪器有限公司一、涡流检测原理涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。

由涡流产生的交流磁场也产生磁力线，其磁力线也是随时间而变化，它穿过激磁线圈时又在线圈内感生出交流电。

因为这个电流方向与涡流方向相反，结果就与激磁线圈中原来的电流方向相同了。

这就是说线圈中的电流由于涡流的反作用而增加了。

假如涡流变化，这个增加的部分(反作用电流)也变化。

测定这个电流变化，从而可得到试件的信息。

涡流的分布及其电流大小，是由线圈的形状和尺寸，交流频率(试验频率)，导体的电导率、磁导率、形状和尺寸，导体与线圈间的距离，以及导体表面缺陷等因素所决定的。

因此，根据检测到的试件中的涡流，就可以取得关于试件材质，缺陷和形状尺寸等信息。

二、涡流检测方法涡流检测是把导体接近通有交流电的线圈，由线圈建立交变磁场，该交变磁场通过导体，并与之发生电磁感应作用，在导体内建立涡流。

导体中的涡流也会产生自己的磁场，涡流磁场的作用改变了原磁场的强弱，进而导致线圈电压和阻抗的改变。

当导体表面或近表面出现缺陷时，将影响到涡流的强度和分布，涡流的变化又引起了检测线圈电压和阻抗的变化，无损检测资源网根据这一变化，就可以间接地知道导体内缺陷的存在。

由于试件形状的不同，检测部位的不同，所以检验线圈的形状与接近试件的方式与不尽相同。

为了适应各种检测需要，人们设计了各种各样的检测线圈和涡流检测仪器。

1、检测线圈及其分类在涡流探伤中，是靠检测线圈来建立交变磁场;把能量传递给被检导体;同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。

所以说，检测线圈是一种换能器。

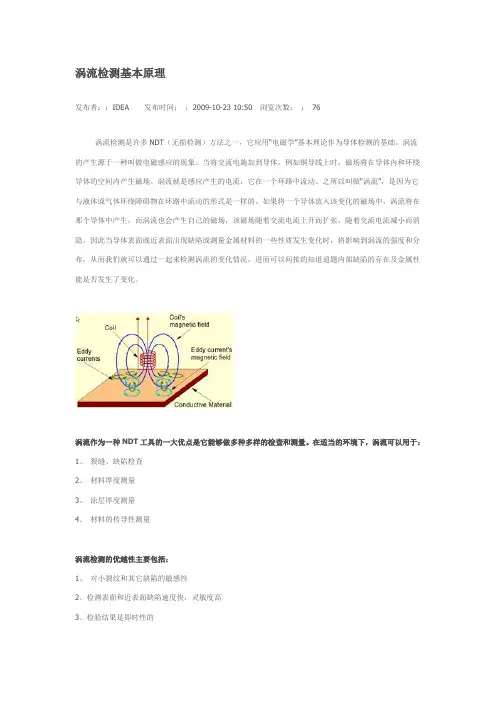

涡流检测基本原理 发布者：：IDEA发布时间：：2009-10-23 10:50 浏览次数：：76涡流检测是许多NDT （无损检测）方法之一，它应用“电磁学”基本理论作为导体检测的基础。

涡流的产生源于一种叫做电磁感应的现象。

当将交 流电施加到导体，例如铜导线上时，磁场将在导体内和环绕导体的空间内产生磁 场。

涡流就是感应产生的电流，它在一个环路中流动。

之所以叫做“涡流”，是因 为它与液体或气体环绕障碍物在环路中流动的形式是一样的。

如果将一个导体放入 该变化的磁场中，涡流将在那个导体中产生，而涡流也会产生自己的磁场，该磁场 随着交流电流上升而扩张，随着交流电流减小而消隐。

因此当导体表面或近表面出 现缺陷或测量金属材料的一些性质发生变化时，将影响到涡流的强度和分布，从而 我们就可以通过一起来检测涡流的变化情况，进而可以间接的知道道题内部缺陷的存在及金属性能是否发生了变化。

涡流作为一种NDT 工具的一大优点是它能够做多种多样的检查和测量。

在适当的 环境下，涡流可以用于:涡流检测的优越性主要包括：1、 对小裂纹和其它缺陷的敏感性2、检测表面和近表面缺陷速度快，灵敏度高3、检验结果是即时性的4、设备接口性好5、仅需要作很少的准备工作6、测试探头不需要接触被测物7、可检查形状尺寸复杂的导体C6ridudiV4 MAUrel1、 裂缝、缺陷检查2、 材料厚度测量3、 涂层厚度测量4、 材料的传导性测量CnI£wjnefllsCoilsfna^ntltc fieldE 曲y currtnrsV.无损检测－声脉冲19发布者：：IDEA 发布时间：：2009-11-20 09:48 浏览次数：1．什么叫声脉冲？由一串声波所形成的脉冲。

2．简述声脉冲检测的原理。

当一串声波沿管子传播时，如果遇到管子存在开口、孔洞、鼓胀、凹陷、裂缝、内部腐蚀和沉积等，就会有反射波返回发射端，由于声波的传播速度是固定的，通过计算机系统的处理，便可以准确地得到管子发生异常的具体位置。

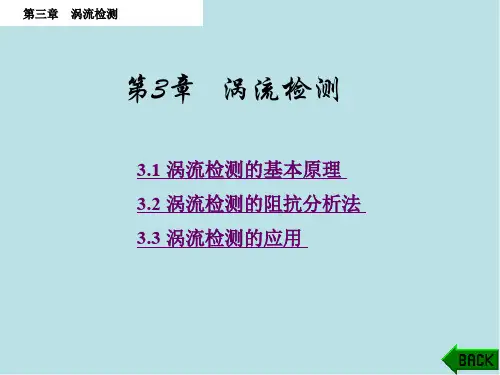

1.1涡流检测的基本原理1.1.1涡流涡流—线圈中通过交流电（即外加交变磁场），在导体中产生的涡状电流。

1.1.2涡流检测的原理电磁感应原理—交变电场产生交变磁场，交变磁场产生交变电场。

线圈中通以交流电I→线圈周围产生交变磁场→导体中产生一个互感电流，即涡流IE→IE随原磁场H周期性交变→产生一个感应磁场HE根据互感效应原理，HE要反抗原磁场H的变化，当H↑——HE与H反方向；H↓——HE与H同方向；最终达到一种HE与H的动态平衡。

当线圈处在导体有伤处时，涡流的正常流动被伤所干扰，即IE发生变化→HE随之发生变化→原来的平衡被破坏→原线圈感受到这种变化，即通过电流I反馈回来一个信号，我们称之为涡流信号。

涡流信号被接受→记录→分析，这就是涡流检测的基本原理。

一个简单的涡流检测系统包括：ü振荡器（高频）ü检测线圈ü指示器1.1.3产生涡流的基本条件ü线圈——检测线圈/探头ü交流电——检测仪器ü导体——试件1.1.4影响涡流检测的要素ü试件的性质ü检测线圈和检测仪器的结构和性能ü检测线圈和被检试件的配合，包括间距、相对运动等。

1.1.5涡流检测的特点ü只适用于导电材料，金属材料、少数非金属材料如石墨等。

导体→涡流ü特别适用于导电试件表面和亚表面检测。

外加激励磁场的频率↑→涡流越趋于试件表面→表面涡流密度De越大→表面的检测灵敏度↑ü特别注意信号的处理。

试件的化学成分、试件尺寸、内应力、冷加工、热处理各种缺陷→电导率变化→涡流信号变化磁导率→试件饱和磁化，消除磁导率u的变化为了区分各种因素对涡流的影响、特别重视信号的处理ü不需耦合剂电磁波——波动性+粒子性UT超声波——波动性，机械波ü检测速度极快，易实现自动化。

ü适用于高温金属的检测前提：高温下金属仍具导电性；检测非接触进行。

涡流检测原理
涡流检测原理是一种用于检测流体流动性的技术，它可以帮助工程师识别流体的粘度、温度、流量等重要参数。

它的工作原理是通过对流体中的涡流进行测量，从而获得流体的流动特性。

涡流检测原理是基于流体动力学理论，主要由涡流仪、测量传感器、控制单元和显示仪组成。

涡流仪是由一个可调节大小的涡流发生器和一个探头组成，可以在流体中产生涡流。

测量传感器可以测量涡流的强度，控制单元负责处理传感器检测到的信号，显示仪负责显示检测结果。

涡流检测原理的应用非常广泛，可以用于测量流体的流量、压力、温度和粘度等参数。

它可以用于液压系统和气体管道系统的检测，还可以用于测量汽车发动机的性能参数，例如压缩比等。

此外，涡流检测原理也可以用于检测风机、泵、发动机等设备的性能，以及热能转换等相关领域。

它可以帮助工程师更好地了解设备的运行状况，以便快速有效地维护和维修设备。

总之，涡流检测原理是一种非常有用的技术，可以用于测量流体的性能参数，也可以用于检测设备的性能，为工程师提供了更好的维护和维修服务。

无损检测技术中的涡流检测方法详解涡流检测方法是无损检测技术中的一种重要方法，广泛应用于各个领域，如航空航天、石油化工、机械制造等。

本文将详细介绍涡流检测方法的原理、应用场景以及优缺点。

涡流检测（Eddy current testing）是一种基于涡流感应原理的无损检测技术。

它利用感应线圈产生的交流电磁场与被测试物体中存在的缺陷或材料变化相互作用，通过检测电磁场的变化来判断被测物体的质量和完整性。

涡流检测方法可以检测许多不同类型的缺陷，如裂纹、气孔、金属中的杂质等。

涡流检测方法有很多应用场景。

首先，它可以用于表面缺陷的检测。

涡流检测方法可以检测出金属表面的裂纹、腐蚀、划痕等缺陷，对于保证产品质量和安全非常重要。

其次，它可以用于导电材料的非破坏性探伤。

例如，在航空航天领域中，涡流检测可以检测飞机发动机叶片、涡轮叶片等高温部件的裂纹情况。

此外，涡流检测还可以用于金属材料中的疲劳损伤检测、焊接接头质量评估等方面。

涡流检测方法有很多优点。

首先，它可以实现非接触检测，无需与被测物体直接接触，减少了对被测物体的损伤。

其次，涡流检测方法可以高效地检测大面积的缺陷，节省了时间和人力成本。

此外，涡流检测方法适用于各种导电材料，包括金属和合金，具有很高的适应性。

最后，涡流检测方法对材料的电导率变化敏感，可以检测金属材料中的杂质和缺陷。

然而，涡流检测方法也有一些缺点。

首先，它只能用于导电材料的检测，对于非导电材料无法应用。

其次，涡流检测方法对于缺陷的探测深度有限，只能检测物体表面附近的缺陷。

此外，涡流检测方法对于复杂形状的物体或小尺寸缺陷的检测具有一定的限制。

因此，在实际应用中，需要根据具体情况选择适合的检测方法。

在涡流检测方法实施过程中，需要注意一些关键要点。

首先，选择合适的感应线圈和频率。

感应线圈的大小、形状和频率的选择将直接影响到检测结果的质量。

其次，设置合理的检测参数。

检测参数包括检测速度、灵敏度等，需要根据具体情况进行调整。
