无损检测专业培训教材-ET涡流检测

涡流检测涡流检测基础知识无损检测课件.一、教学内容二、教学目标1. 理解并掌握涡流检测的基本原理及其在实际工程中的应用。

2. 学会使用涡流检测设备，并能对检测结果进行正确分析。

3. 能够运用所学知识解决涡流检测中的一些实际问题。

三、教学难点与重点教学难点：涡流检测信号的解析。

教学重点：涡流检测的基本原理及其在实际工程中的应用。

四、教具与学具准备1. 教具：涡流检测仪、涡流检测传感器、演示用试件。

2. 学具：笔记本、教材、《涡流检测基础知识》课件。

五、教学过程1. 导入：通过展示一个实际工程中运用涡流检测发现缺陷的案例，引发学生对涡流检测的兴趣。

2. 理论讲解：详细讲解涡流检测的基本原理，让学生理解涡流检测的物理本质。

3. 实践操作：演示涡流检测仪器的使用方法，并指导学生进行实际操作。

4. 例题讲解：通过解析具体涡流检测信号的例子，让学生学会如何分析检测结果。

5. 随堂练习：让学生针对提供的试件进行涡流检测，并对检测结果进行分析。

六、板书设计1. 涡流检测基本原理2. 涡流检测设备与传感器3. 涡流检测信号解析4. 涡流检测在实际工程中的应用七、作业设计1. 作业题目：（1）简述涡流检测的基本原理。

（2）涡流检测设备由哪些部分组成？（3）如何对涡流检测信号进行解析？2. 答案：（1）涡流检测是利用交变磁场在导电试件中产生涡流，通过检测涡流的变化来发现缺陷的一种无损检测方法。

（2）涡流检测设备主要由涡流检测仪、传感器、试件和信号处理系统组成。

（3）对涡流检测信号进行解析时，需关注信号的幅值、相位和频率等参数的变化。

八、课后反思及拓展延伸1. 课后反思：本节课通过实践操作，让学生对涡流检测有了更直观的认识，但部分学生对涡流检测信号解析仍存在困难，今后教学中需加强此方面的讲解。

2. 拓展延伸：鼓励学生查阅相关资料，了解涡流检测在航空、铁路、电力等领域的应用，提高学生的实际应用能力。

重点和难点解析1. 涡流检测信号的解析。

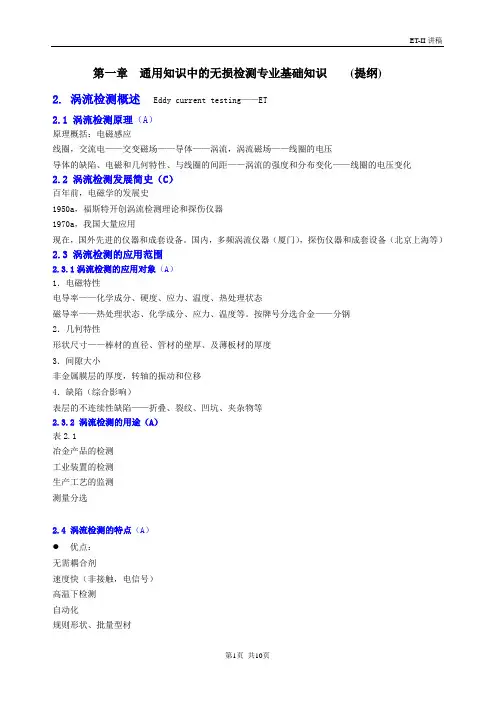

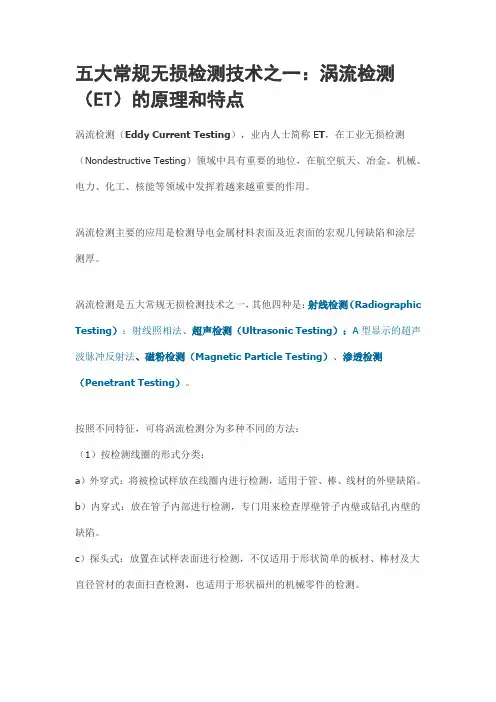

第一章通用知识中的无损检测专业基础知识(提纲)2. 涡流检测概述Eddy current testing——ET2.1 涡流检测原理（A）原理概括：电磁感应线圈，交流电——交变磁场——导体——涡流，涡流磁场——线圈的电压导体的缺陷、电磁和几何特性、与线圈的间距——涡流的强度和分布变化——线圈的电压变化2.2 涡流检测发展简史（C）百年前，电磁学的发展史1950a，福斯特开创涡流检测理论和探伤仪器1970a，我国大量应用现在，国外先进的仪器和成套设备。

国内，多频涡流仪器（厦门），探伤仪器和成套设备（北京上海等）2.3 涡流检测的应用范围2.3.1涡流检测的应用对象（A）1．电磁特性电导率——化学成分、硬度、应力、温度、热处理状态磁导率——热处理状态、化学成分、应力、温度等。

按牌号分选合金——分钢2．几何特性形状尺寸——棒材的直径、管材的壁厚、及薄板材的厚度3．间隙大小非金属膜层的厚度，转轴的振动和位移4．缺陷（综合影响）表层的不连续性缺陷——折叠、裂纹、凹坑、夹杂物等2.3.2 涡流检测的用途（A）表2.1冶金产品的检测工业装置的检测生产工艺的监测测量分选2.4 涡流检测的特点（A）优点：无需耦合剂速度快（非接触，电信号）高温下检测自动化规则形状、批量型材局限性： 导电材料 表层检测当量比较法（不能对缺陷的类型、形状、尺寸作出准确的定性定量判断） 敏感因素多，信号处理重要3. 涡流检测的物理基础3.1 金属的电磁特性3.1.1 金属的导电性能 ⑴ 金属中的电流（B ） 电流:I=q/t;直流电:(强度和方向)；交流电：(强度和方向随时间作周期性变化)（极性变化）；整流电 欧姆定律：I=V/R 电流密度: J(A/m 2)⑵ 金属的电阻及其导电性能描述（B ）电阻和电阻率，电阻率单位：Ω∙m ；电导率单位：1/Ω∙mSlR ρ= ρσ1=IACS （国际退火铜标准） 表3.1，表3.2⑶ 影响金属导电性能的因素（A ） 1) 温度；2) 合金成分:纯金属ρ较小，合金ρ变大；3) 强度、硬度和应力：（冷加工后，强度、硬度↗，导电性能↘；残余应力→导电性能变化） 4) 热处理状态：（冷热剧变热处理→ρ↗；冷加工后退火处理→ρ↘）3.1.2 金属的导磁性能 ⑴ 磁场与金属的磁化（B ）磁场强度H ，单位A/m ，工程上用奥斯特（Oe ）——与介质无关磁力线(切线方向→磁场方向)，(磁力线密→磁场较强，磁力线疏→磁场较弱) 磁感应强度B （磁通密度），单位T ，工程上用高斯（Gs ）——与介质有关B ＝μHμ－磁导率，μr 相对磁导率 μ＝μr ⋅μ0μ0－真空磁导率≈空气磁导率空气和有色金属，μr ≈1；铁磁材料μr>>1 表3.4 磁通量 φ＝BS⑵金属的磁特性（B）非铁磁性材料：顺磁质（μr>1），抗磁质（μr<1）——有色金属，奥氏体不锈钢铁磁性材料：黑色金属（铁,钴,镍及其合金），铁素体马氏体不锈钢图3.3 铁磁性金属的磁化特性曲线o-a-b-m 初始磁化曲线图3.4 磁滞回线；剩磁Br，矫顽力Hc磁性的显现（磁化）――磁畴规则排列磁性的消失（退磁）――磁畴紊乱分布磁性的变化――合金元素，冷热加工，居里点⑶影响金属导磁性能的因素（A）1）加工：（冷加工、淬火热处理、掺入微量元素→μr↘；退火处理→μr↗）2）温度：（分子热运动→磁性削弱；居里温度）3.2 电磁感应原理3.2.1 电磁感应的基本定律① 楞次定律（A ）闭合导电回路――回路内的磁通量变化――感应电流――电磁感应。

无损检测技术涡流检测优质课件.一、教学内容本节课我们将深入探讨《无损检测技术》教材第五章“涡流检测”部分的内容。

具体包括：涡流检测的原理、检测设备、检测过程以及在实际应用中的案例分析。

二、教学目标1. 理解并掌握涡流检测的基本原理及其在实际应用中的操作方法。

2. 学会分析涡流检测的优缺点，并能针对具体问题选择合适的检测方案。

3. 能够运用所学知识，对实际工程案例进行涡流检测的模拟操作。

三、教学难点与重点教学难点：涡流检测原理的理解，特别是对电磁感应和趋肤效应的掌握。

教学重点：涡流检测设备的选择、操作及应用案例分析。

四、教具与学具准备1. 教具：涡流检测仪、各种金属试块、PPT课件。

五、教学过程1. 实践情景引入（5分钟）展示涡流检测在工业生产中的应用案例，引发学生对涡流检测的兴趣。

2. 理论讲解（20分钟）详细讲解涡流检测的原理、设备及其操作过程。

3. 例题讲解（10分钟）通过具体案例，演示如何进行涡流检测的操作。

4. 随堂练习（10分钟）让学生针对给出的实际工程案例，进行涡流检测的模拟操作。

5. 互动环节（5分钟）学生提问，教师解答，共同讨论涡流检测在实际应用中遇到的问题及解决方法。

六、板书设计1. 涡流检测原理2. 涡流检测设备3. 涡流检测操作过程4. 案例分析七、作业设计1. 作业题目：（1）检测铝合金板材内部的裂纹。

（2）检测铁磁性材料表面缺陷。

2. 答案：（1）采用高频激励，穿透力较强的涡流检测仪。

（2）采用低频激励，灵敏度较高的涡流检测仪。

八、课后反思及拓展延伸1. 反思：本节课是否成功引导学生理解涡流检测的原理，掌握操作方法，并能够针对实际问题进行案例分析。

2. 拓展延伸：鼓励学生课后查阅相关资料，了解涡流检测在航空航天、汽车制造等领域的应用案例，提高学生的实际操作能力。

重点和难点解析1. 涡流检测原理的理解，特别是电磁感应和趋肤效应。

2. 涡流检测设备的选择和操作。

3. 实际工程案例的涡流检测模拟操作。

无损检测技术涡流检测课件.一、教学内容本节课我们将学习《无损检测技术》教材中第五章“涡流检测”部分。

详细内容包括涡流检测的基本原理、检测设备、检测程序、信号分析及其在实际工程中的应用。

二、教学目标1. 理解并掌握涡流检测的基本原理及方法。

2. 学会使用涡流检测设备，能够进行简单的涡流检测操作。

3. 能够分析涡流检测信号，判断材料缺陷。

三、教学难点与重点教学难点：涡流检测信号的分析和处理。

教学重点：涡流检测的基本原理、设备操作及信号分析。

四、教具与学具准备1. 教具：涡流检测仪、涡流检测演示装置、PPT课件。

2. 学具：笔记本、教材、笔。

五、教学过程1. 导入：通过展示实际工程中涡流检测的应用案例，引出涡流检测的重要性。

2. 理论讲解：（1）讲解涡流检测的基本原理。

（2）介绍涡流检测设备及其工作流程。

3. 实践操作：（1）演示涡流检测仪的操作方法。

（2）学生分组操作，体验涡流检测过程。

4. 例题讲解：讲解涡流检测信号分析的实例。

5. 随堂练习：分析给定涡流检测信号的缺陷类型。

六、板书设计1. 涡流检测基本原理2. 涡流检测设备及其操作3. 涡流检测信号分析七、作业设计答案：缺陷类型为裂纹。

2. 作业题目：简述涡流检测的基本原理及其在实际工程中的应用。

答案：涡流检测的基本原理是利用电磁感应原理，通过检测涡流的变化来判断材料缺陷。

在实际工程中，涡流检测广泛应用于金属管道、飞机叶片、汽车零件等领域的缺陷检测。

八、课后反思及拓展延伸1. 反思：本节课学生对涡流检测基本原理的理解程度，以及实践操作的熟练程度。

2. 拓展延伸：研究涡流检测技术在其他领域的应用，如航空航天、核工业等。

了解新型涡流检测技术的发展趋势。

重点和难点解析1. 涡流检测基本原理的理解。

2. 涡流检测设备的操作方法。

3. 涡流检测信号的分析和处理。

一、涡流检测基本原理的理解涡流检测是基于法拉第电磁感应原理的一种无损检测方法。

当交变磁场穿过导体时，会在导体内部产生涡流。

2024年无损检测技术涡流检测课件.一、教学内容本节课我们将学习《无损检测技术》教材的第四章“涡流检测”。

具体内容包括：涡流检测的原理、设备、操作步骤，以及在实际工程中的应用案例分析。

二、教学目标1. 理解并掌握涡流检测的基本原理及其在实际工程中的应用。

2. 学会使用涡流检测设备，并能够独立进行操作。

3. 能够分析并解决涡流检测过程中遇到的问题。

三、教学难点与重点教学难点：涡流检测设备的使用方法及操作步骤。

教学重点：涡流检测原理及其在实际工程中的应用。

四、教具与学具准备1. 教具：涡流检测设备一套，多媒体教学设备。

五、教学过程1. 实践情景引入（5分钟）利用多媒体设备展示涡流检测在工业生产中的应用案例，引导学生思考涡流检测在实际工程中的重要性。

2. 理论讲解（15分钟）详细讲解涡流检测的原理、设备及其操作步骤，使学生对其有全面了解。

3. 例题讲解（15分钟）通过具体例题，讲解涡流检测在实际工程中的应用，引导学生掌握涡流检测的操作方法。

4. 随堂练习（10分钟）分组进行随堂练习，让学生亲自动手操作涡流检测设备，加深对知识的理解。

5. 课堂小结（5分钟）六、板书设计1. 涡流检测原理2. 涡流检测设备及其操作步骤3. 涡流检测在实际工程中的应用案例分析七、作业设计1. 作业题目：请简述涡流检测的原理，并分析涡流检测在实际工程中的应用。

2. 答案要点：涡流检测原理、设备、操作步骤、应用案例。

八、课后反思及拓展延伸2. 拓展延伸：鼓励学生深入了解涡流检测技术的发展趋势及其在其他领域的应用，提高学生的综合素养。

重点和难点解析1. 教学难点与重点的确定2. 教具与学具的准备3. 教学过程中的实践情景引入、例题讲解和随堂练习4. 板书设计5. 作业设计6. 课后反思及拓展延伸一、教学难点与重点的确定（1）涡流检测设备的使用方法及操作步骤是教学难点，因为这涉及到实践操作，学生需要熟悉设备的结构、功能及操作流程。

涡流检测课件一、教学内容本节课我们将学习《涡流检测》的相关知识。

该内容属于《无损检测技术》教材的第五章，详细内容包括涡流检测的原理、检测设备、检测过程以及应用领域。

重点分析涡流检测在实际工程中的应用实例。

二、教学目标1. 掌握涡流检测的基本原理及其在无损检测中的应用。

2. 学会使用涡流检测设备，并了解其操作注意事项。

3. 能够分析涡流检测的优缺点，并将其应用于实际工程中。

三、教学难点与重点教学难点：涡流检测原理的理解，检测设备的使用。

教学重点：涡流检测的应用领域及操作注意事项。

四、教具与学具准备1. 教具：涡流检测设备一套，PPT课件。

2. 学具：笔记本、教材、笔。

五、教学过程1. 导入：通过展示一个实际工程中涡流检测的应用案例，引发学生对涡流检测的兴趣，进而引入本节课的内容。

2. 原理讲解：详细讲解涡流检测的基本原理，结合PPT课件，使学生理解涡流检测的原理。

3. 设备介绍：介绍涡流检测设备的组成、功能及操作注意事项。

4. 实践操作：现场演示涡流检测设备的操作过程，并指导学生进行实际操作。

5. 例题讲解：讲解涡流检测在实际工程中的应用实例，使学生学会分析问题、解决问题。

6. 随堂练习：布置一些有关涡流检测的练习题，巩固所学知识。

六、板书设计1. 涡流检测原理2. 涡流检测设备3. 涡流检测操作流程4. 涡流检测应用实例七、作业设计1. 作业题目：分析涡流检测在某一工程领域的应用，阐述其优点及局限性。

2. 答案要点：（1）应用领域：航空航天、汽车制造、电力系统等。

（2）优点：无需耦合剂，检测速度快，易于实现自动化。

（3）局限性：对材料导电性有一定要求，检测深度有限。

八、课后反思及拓展延伸1. 反思：本节课通过实际案例导入、原理讲解、设备演示等环节，使学生掌握了涡流检测的基本知识。

但在教学过程中，要注意关注学生的学习反馈，及时调整教学节奏。

2. 拓展延伸：引导学生了解其他无损检测方法，如超声波检测、射线检测等，以便在实际工程中能够灵活运用各种检测技术。

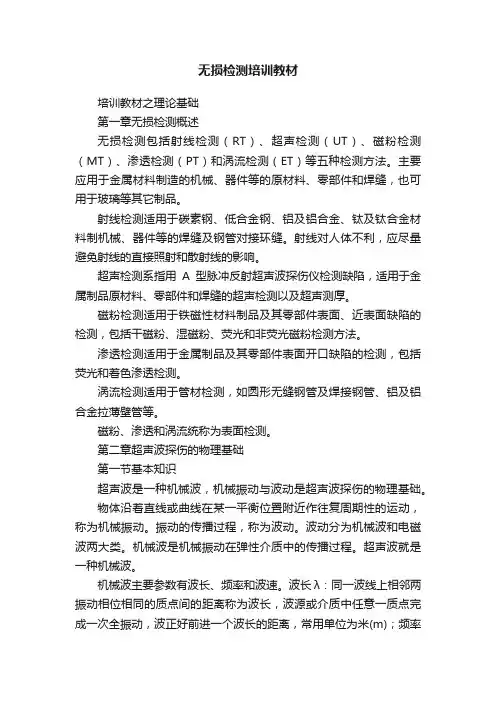

无损检测培训教材培训教材之理论基础第一章无损检测概述无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。

主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。

射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。

射线对人体不利，应尽量避免射线的直接照射和散射线的影响。

超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。

磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。

渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。

涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。

磁粉、渗透和涡流统称为表面检测。

第二章超声波探伤的物理基础第一节基本知识超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。

物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。

振动的传播过程，称为波动。

波动分为机械波和电磁波两大类。

机械波是机械振动在弹性介质中的传播过程。

超声波就是一种机械波。

机械波主要参数有波长、频率和波速。

波长λ：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。

由上述定义可得：C=λ f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。

次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。

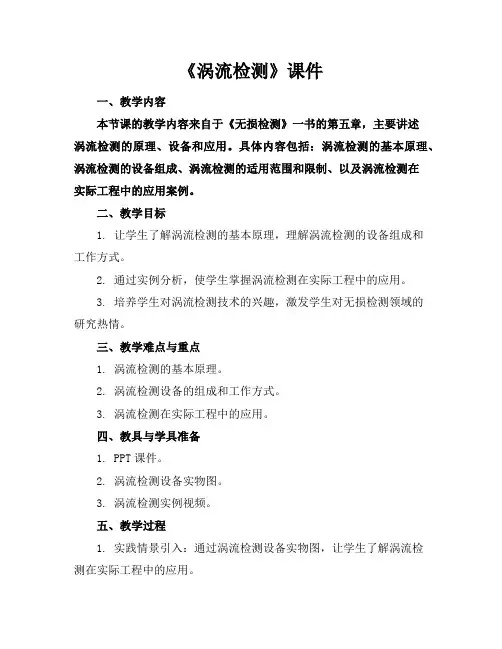

《涡流检测》课件一、教学内容本节课的教学内容来自于《无损检测》一书的第五章，主要讲述涡流检测的原理、设备和应用。

具体内容包括：涡流检测的基本原理、涡流检测的设备组成、涡流检测的适用范围和限制、以及涡流检测在实际工程中的应用案例。

二、教学目标1. 让学生了解涡流检测的基本原理，理解涡流检测的设备组成和工作方式。

2. 通过实例分析，使学生掌握涡流检测在实际工程中的应用。

3. 培养学生对涡流检测技术的兴趣，激发学生对无损检测领域的研究热情。

三、教学难点与重点1. 涡流检测的基本原理。

2. 涡流检测设备的组成和工作方式。

3. 涡流检测在实际工程中的应用。

四、教具与学具准备1. PPT课件。

2. 涡流检测设备实物图。

3. 涡流检测实例视频。

五、教学过程1. 实践情景引入：通过涡流检测设备实物图，让学生了解涡流检测在实际工程中的应用。

2. 涡流检测原理讲解：讲解涡流检测的基本原理，包括涡流的产生、发展和消失过程。

3. 涡流检测设备组成：介绍涡流检测设备的组成，包括发射器、接收器、探头等。

4. 涡流检测工作方式：讲解涡流检测的工作方式，包括断线检测、裂纹检测、材料识别等。

5. 实例分析：通过涡流检测实例视频，分析涡流检测在实际工程中的应用。

6. 随堂练习：让学生结合实例，分析涡流检测的适用范围和限制。

7. 板书设计：涡流检测原理、设备组成、应用案例。

8. 作业设计：题目1：涡流检测的基本原理是什么？答案：涡流检测的基本原理是利用交变磁场在导体中产生的涡流效应，对导体进行无损检测。

题目2：涡流检测设备主要由哪些部分组成？答案：涡流检测设备主要由发射器、接收器、探头等部分组成。

题目3：涡流检测在实际工程中有什么应用？答案：涡流检测在实际工程中可以用于断线检测、裂纹检测、材料识别等。

六、课后反思及拓展延伸1. 反思本节课的教学效果，看是否达到了教学目标。

2. 探讨涡流检测在其他领域的应用，激发学生的研究热情。

3. 搜集更多关于涡流检测的最新研究成果，下一节课与学生分享。

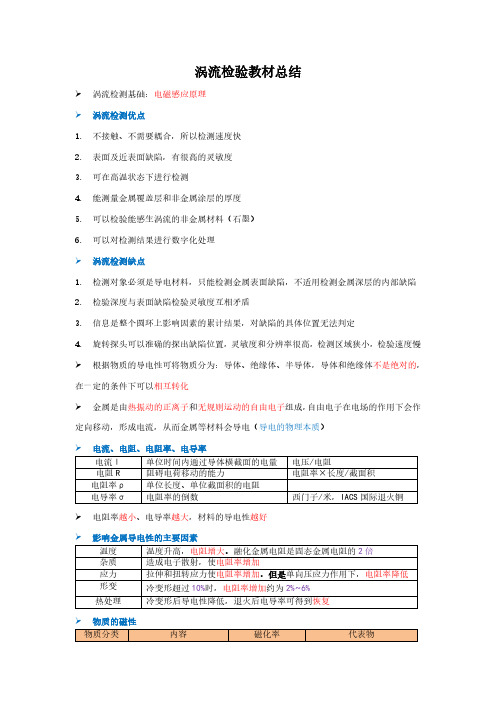

涡流检验教材总结➢涡流检测基础：电磁感应原理➢涡流检测优点1.不接触、不需要耦合，所以检测速度快2.表面及近表面缺陷，有很高的灵敏度3.可在高温状态下进行检测4.能测量金属覆盖层和非金属涂层的厚度5.可以检验能感生涡流的非金属材料（石墨）6.可以对检测结果进行数字化处理➢涡流检测缺点1.检测对象必须是导电材料，只能检测金属表面缺陷，不适用检测金属深层的内部缺陷2.检验深度与表面缺陷检验灵敏度互相矛盾3.信息是整个圆环上影响因素的累计结果，对缺陷的具体位置无法判定4.旋转探头可以准确的探出缺陷位置，灵敏度和分辨率很高，检测区域狭小，检验速度慢➢根据物质的导电性可将物质分为：导体、绝缘体、半导体，导体和绝缘体不是绝对的，在一定的条件下可以相互转化➢金属是由热振动的正离子和无规则运动的自由电子组成，自由电子在电场的作用下会作定向移动，形成电流，从而金属等材料会导电（导电的物理本质）➢电流、电阻、电阻率、电导率➢电阻率越小、电导率越大，材料的导电性越好➢影响金属导电性的主要因素➢物质的磁性➢物体本身内部电子的自旋磁矩和轨道磁矩和为零，所以对外不显磁性➢磁畴：在铁磁物质的内部，分成了许多小的区域。
