电磁电涡流测厚原理及测厚仪

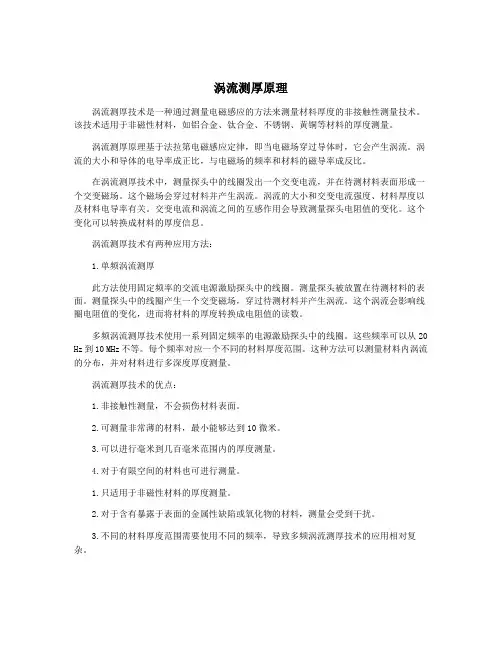

涡流测厚原理涡流测厚技术是一种通过测量电磁感应的方法来测量材料厚度的非接触性测量技术。

该技术适用于非磁性材料，如铝合金、钛合金、不锈钢、黄铜等材料的厚度测量。

涡流测厚原理基于法拉第电磁感应定律，即当电磁场穿过导体时，它会产生涡流。

涡流的大小和导体的电导率成正比，与电磁场的频率和材料的磁导率成反比。

在涡流测厚技术中，测量探头中的线圈发出一个交变电流，并在待测材料表面形成一个交变磁场。

这个磁场会穿过材料并产生涡流。

涡流的大小和交变电流强度、材料厚度以及材料电导率有关。

交变电流和涡流之间的互感作用会导致测量探头电阻值的变化。

这个变化可以转换成材料的厚度信息。

涡流测厚技术有两种应用方法：1.单频涡流测厚此方法使用固定频率的交流电源激励探头中的线圈。

测量探头被放置在待测材料的表面。

测量探头中的线圈产生一个交变磁场，穿过待测材料并产生涡流。

这个涡流会影响线圈电阻值的变化，进而将材料的厚度转换成电阻值的读数。

多频涡流测厚技术使用一系列固定频率的电源激励探头中的线圈。

这些频率可以从20 Hz到10 MHz不等。

每个频率对应一个不同的材料厚度范围。

这种方法可以测量材料内涡流的分布，并对材料进行多深度厚度测量。

涡流测厚技术的优点：1.非接触性测量，不会损伤材料表面。

2.可测量非常薄的材料，最小能够达到10微米。

3.可以进行毫米到几百毫米范围内的厚度测量。

4.对于有限空间的材料也可进行测量。

1.只适用于非磁性材料的厚度测量。

2.对于含有暴露于表面的金属性缺陷或氧化物的材料，测量会受到干扰。

3.不同的材料厚度范围需要使用不同的频率，导致多频涡流测厚技术的应用相对复杂。

涡流测厚技术是一种非接触性测量技术，适用于非磁性材料的厚度测量。

它基于法拉第电磁感应定律，通过测量交变电流和涡流之间的互感作用来转换材料的厚度信息。

虽然该技术存在局限性，但其优点仍然使其在许多领域具有广泛的应用前景。

涡流测厚技术在工业、航空航天、冶金、化工、物理学、设备制造等领域有着广泛的应用。

涡流测厚仪的工作原理涡流测厚仪是一种常用于测量金属材料厚度的仪器，其工作原理基于涡流感应现象。

涡流感应现象是指当导体内部或附近存在变化的磁场时，会在导体内部产生涡流。

根据涡流的大小和分布情况，可以推断出被测导体的厚度。

涡流测厚仪主要由探头和仪器本体两部分组成。

探头是用于接触被测材料的部分，通常由圆盘形状的传感器构成。

仪器本体则是用于处理和显示测量结果的部分，通常包括发生器、探头驱动电路、信号处理电路以及显示器等。

涡流测厚仪的工作原理可以简单地描述为：通过探头发射一个高频交变电流，该电流通过被测导体时，会在导体内部产生一个变化的磁场。

这个磁场又会激发出涡流，在涡流的作用下，导体内部的电阻会产生一个阻尼效应，使得电流减弱。

通过测量电流的减弱程度，就可以推断出被测导体的厚度。

具体来说，涡流测厚仪的工作过程如下：1. 仪器通过探头发射高频交变电流，这个电流会在被测导体内部产生涡流。

2. 涡流在导体内部流动时，会遇到导体的电阻，导致电流减弱。

3. 仪器检测并测量电流的减弱程度，通过这个减弱程度可以推断出被测导体的厚度。

4. 仪器将测量结果进行处理，并显示在仪器的显示器上。

涡流测厚仪的工作原理基于涡流感应现象，其测量结果的准确性受到多种因素的影响。

首先，被测导体的物理性质会对涡流的产生和传播产生影响，如导体的电导率和磁导率。

其次，仪器本身的性能和校准情况也会对测量结果产生影响，如仪器的频率范围、灵敏度等。

为了提高涡流测厚仪的测量精度，需要注意以下几点：1. 选择合适的探头和仪器。

不同的被测导体需要不同类型的探头和仪器，以获得更准确的测量结果。

2. 保持探头和被测导体的良好接触。

探头与被测导体之间的接触质量会影响涡流的传播和测量结果的准确性。

3. 定期校准仪器。

仪器的性能会随时间而变化，所以需要定期校准以确保测量结果的准确性。

4. 考虑被测导体的物理性质。

导体的电导率和磁导率对涡流的产生和传播有影响，需要在测量过程中进行考虑和修正。

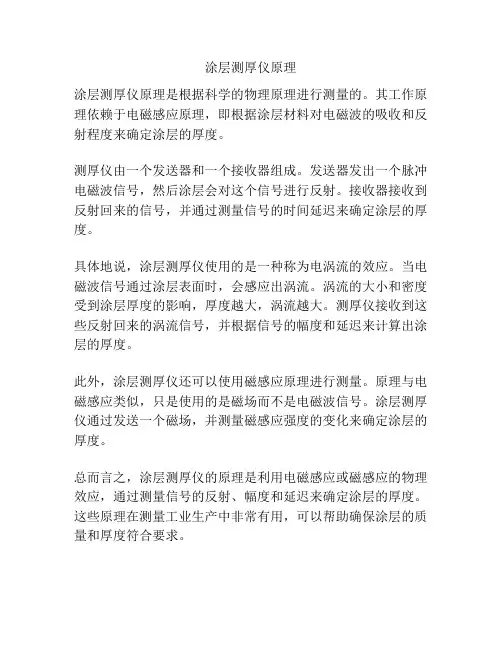

涂层测厚仪原理
涂层测厚仪原理是根据科学的物理原理进行测量的。

其工作原理依赖于电磁感应原理，即根据涂层材料对电磁波的吸收和反射程度来确定涂层的厚度。

测厚仪由一个发送器和一个接收器组成。

发送器发出一个脉冲电磁波信号，然后涂层会对这个信号进行反射。

接收器接收到反射回来的信号，并通过测量信号的时间延迟来确定涂层的厚度。

具体地说，涂层测厚仪使用的是一种称为电涡流的效应。

当电磁波信号通过涂层表面时，会感应出涡流。

涡流的大小和密度受到涂层厚度的影响，厚度越大，涡流越大。

测厚仪接收到这些反射回来的涡流信号，并根据信号的幅度和延迟来计算出涂层的厚度。

此外，涂层测厚仪还可以使用磁感应原理进行测量。

原理与电磁感应类似，只是使用的是磁场而不是电磁波信号。

涂层测厚仪通过发送一个磁场，并测量磁感应强度的变化来确定涂层的厚度。

总而言之，涂层测厚仪的原理是利用电磁感应或磁感应的物理效应，通过测量信号的反射、幅度和延迟来确定涂层的厚度。

这些原理在测量工业生产中非常有用，可以帮助确保涂层的质量和厚度符合要求。

涂层测厚仪工作原理涂层测厚仪是一种用于测量涂层厚度的仪器，广泛应用于汽车、航空航天、建筑等行业。

它的工作原理主要包括电磁感应法、X射线荧光法和激光法等几种。

首先，我们来介绍电磁感应法。

这种测厚仪利用涡流效应来测量涂层厚度。

当仪器的感应线圈靠近被测物体表面时，涡流感应电流将在被测物体中产生。

根据涡流感应电流的大小，仪器可以计算出涂层的厚度。

其次，是X射线荧光法。

这种测厚仪利用X射线照射被测物体表面，被照射的原子会发出特定能量的荧光。

通过测量荧光的能量和强度，仪器可以计算出涂层的厚度。

这种方法通常用于测量金属涂层的厚度。

另外，激光法也是一种常用的测厚原理。

激光测厚仪利用激光束照射到被测物体表面，然后通过接收器接收反射回来的激光，并根据反射激光的时间来计算涂层的厚度。

这种方法适用于测量非金属涂层的厚度，如油漆、塑料等。

无论是哪种原理，涂层测厚仪的工作都离不开精密的传感器和先进的数据处理技术。

传感器的精度和稳定性直接影响着测量的准确性，而数据处理技术的先进程度则决定了仪器的性能优劣。

在使用涂层测厚仪时，我们需要注意一些问题。

首先，要选择合适的测量原理，根据被测物体的材料和涂层类型来选择合适的仪器。

其次，要保证仪器的传感器处于良好的状态，避免受到外界干扰。

最后，要根据仪器的使用说明进行正确的操作，以确保测量结果的准确性。

总的来说，涂层测厚仪通过电磁感应法、X射线荧光法和激光法等原理来测量涂层的厚度，具有广泛的应用前景。

随着材料科学和技术的不断发展，涂层测厚仪的工作原理和性能也将不断得到改进和提升，为各行各业提供更加精准和可靠的涂层厚度测量技服。

电磁测厚仪原理
电磁测厚仪是一种基于电磁原理工作的非接触式厚度测量设备,广泛应用于钢铁、化工、航空航天等行业。

它的工作原理主要依赖于电磁感应和涡流效应。

1. 电磁感应原理
当探头线圈通以高频交流电流时,会产生交变磁场。

当探头靠近导电性金属材料时,会在金属材料中感应出涡流。

金属材料中的涡流会与探头线圈的磁场相互作用,从而影响探头线圈的电感量。

2. 涡流效应
当导电性材料置于交变磁场中时,会在材料内部产生环形电流,即涡流。

涡流的大小与所测材料的导电率、磁导率、测量频率等因素有关。

同时,涡流会产生自身磁场,与原始激励磁场相互作用,从而影响线圈的阻抗。

3. 工作原理
测厚仪通过对涡流信号的分析来确定目标测量材料的厚度。

当探头靠近待测物体时,合适的激励频率和已知标准块厚度下的基准信号,经过比较和计算处理,便可输出被测物体的准确厚度值。

探头设计、信号处理电路、温度补偿等都是影响测量精度和重复性的重要因素。

电磁测厚仪适用于多种导电性金属材料的厚度测量,在
无损检测领域发挥着重要作用。

金属镀层测厚仪的电涡流测量原理金属镀层测厚仪是一种常用的质量检测设备，它能够精确地测量金属材料表面的镀层厚度。

而其测量原理主要是依靠电涡流的信号来进行测量的。

电涡流测量原理简介电涡流是一种非接触的电磁感应现象，其产生的原理与感应电流类似。

在交流电场的作用下，导体内外部会形成交变磁场，从而产生感应电动势并产生感应电流。

而涡流是由感应电势驱动的环流，其方向与感应电动势方向垂直。

在金属表面镀有一层薄膜时，涡流的电阻将会比金属原有电阻大很多，因此涡流密度会变小，从而使其感应磁场变小。

此时测量出来的信号强度就是该金属材料表面的镀层厚度，这就是电涡流测量原理。

金属镀层测厚仪的工作原理金属镀层测厚仪是一种利用电磁感应原理来测量金属镀层厚度的仪器。

其工作原理就是将电磁扫描探头置于测量点上，通过测量涡流的强度来确定表面金属薄膜的厚度。

在测量过程中，探头会发出交变电磁场，当电磁场与金属表面相交时，就会产生电涡流。

探头会测量到电涡流信号的变化，从而判断出金属的厚度及表面涂层的变化。

金属镀层测厚仪通常还会配备界面显示屏和一组控制键，方便操作者进行调试和显示测量结果数据。

金属镀层测厚仪的应用场景金属镀层测厚仪广泛应用于金属加工、制造以及修理维护等领域，以便检测金属表面涂层的厚度和均匀性。

在实际应用中，它能够精确测量各种金属的厚度，如钢板、钢管、铜板、铝板等。

此外还能够测量一些金属制品的表面包覆层厚度，如汽车零件、航空部件等。

总结金属镀层测厚仪是一种利用电涡流测量原理来测量金属表面镀层厚度的设备，其核心原理是依靠交变电磁场在金属表面产生感应电流和涡流，从而间接测量出镀层厚度。

在实际应用中，金属镀层测厚仪被广泛应用于金属加工制造、修理维护和环保领域，并在很大程度上提高了材料表面质量监控的精度和效率。

标题：利用电涡流传感器测量板材厚度的原理与应用一、引言在工业生产和材料质量检测中，对板材的厚度进行准确测量十分重要。

而利用电涡流传感器测量板材厚度已经成为一种常见的方法。

本文将深入探讨电涡流传感器的工作原理、应用范围和优缺点，帮助读者全面理解利用电涡流传感器测量板材厚度的原理。

二、电涡流传感器的工作原理1. 电涡流现象电涡流是电磁学中的一种现象，当导体遇到磁场变化时，会产生涡流。

这些涡流在导体内部产生对抗外部磁场的反作用力，从而可以通过测量反作用力的大小来推断导体材料的性质。

2. 电涡流传感器的结构电涡流传感器通常由激励线圈和接收线圈组成。

激励线圈产生一个交变磁场，当板材放置在激励线圈附近时，板材中会产生相应的涡流。

接收线圈用于检测由涡流产生的磁场变化，从而得到板材的厚度信息。

三、电涡流传感器测量板材厚度的应用1. 工业生产中的应用在汽车制造、航空航天等领域，板材的厚度对产品的质量和性能有着决定性的影响。

利用电涡流传感器可以非破坏性地对板材进行厚度检测，有效保证产品质量。

2. 材料检测领域的应用除了工业生产，利用电涡流传感器还可以应用于材料检测领域。

例如在船舶和桥梁的结构健康监测中，电涡流传感器可以用于对金属结构的腐蚀和磨损进行监测。

四、电涡流传感器的优缺点1. 优点a. 非接触式测量：电涡流传感器不需要与被测物体直接接触，可以避免对被测物体造成损伤。

b. 高精度：电涡流传感器可以实现对板材厚度的高精度测量，满足工业生产对精度的要求。

2. 缺点a. 受材料影响：不同材料的导电性差异会影响电涡流传感器的测量精度，需要对测量系统进行校准。

b. 价格较高：电涡流传感器的制造成本较高，对设备的需求也较为严格。

五、总结与展望通过对电涡流传感器的工作原理、应用和优缺点进行了解，我们可以看到利用电涡流传感器测量板材厚度的原理在工业领域有着广泛的应用前景。

随着传感技术的不断发展，电涡流传感器将更加精准、稳定，并且适用于更多领域的厚度测量。

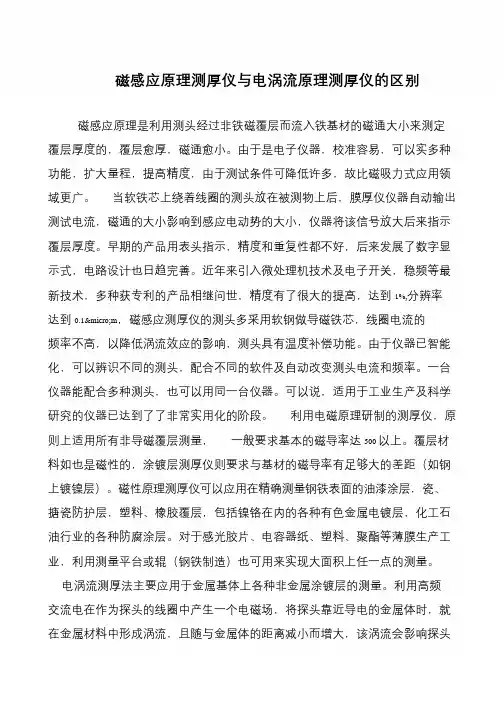

磁感应原理测厚仪与电涡流原理测厚仪的区别磁感应原理是利用测头经过非铁磁覆层而流入铁基材的磁通大小来测定覆层厚度的，覆层愈厚，磁通愈小。

由于是电子仪器，校准容易，可以实多种功能，扩大量程，提高精度，由于测试条件可降低许多，故比磁吸力式应用领域更广。

当软铁芯上绕着线圈的测头放在被测物上后，膜厚仪仪器自动输出测试电流，磁通的大小影响到感应电动势的大小，仪器将该信号放大后来指示覆层厚度。

早期的产品用表头指示，精度和重复性都不好，后来发展了数字显示式，电路设计也日趋完善。

近年来引入微处理机技术及电子开关，稳频等最新技术，多种获专利的产品相继问世，精度有了很大的提高，达到1%,分辨率达到0.1µm，磁感应测厚仪的测头多采用软钢做导磁铁芯，线圈电流的频率不高，以降低涡流效应的影响，测头具有温度补偿功能。

由于仪器已智能化，可以辨识不同的测头，配合不同的软件及自动改变测头电流和频率。

一台仪器能配合多种测头，也可以用同一台仪器。

可以说，适用于工业生产及科学研究的仪器已达到了了非常实用化的阶段。

利用电磁原理研制的测厚仪，原则上适用所有非导磁覆层测量，一般要求基本的磁导率达500 以上。

覆层材料如也是磁性的，涂镀层测厚仪则要求与基材的磁导率有足够大的差距（如钢上镀镍层）。

磁性原理测厚仪可以应用在精确测量钢铁表面的油漆涂层，瓷、搪瓷防护层，塑料、橡胶覆层，包括镍铬在内的各种有色金属电镀层，化工石油行业的各种防腐涂层。

对于感光胶片、电容器纸、塑料、聚酯等薄膜生产工业，利用测量平台或辊（钢铁制造）也可用来实现大面积上任一点的测量。

电涡流测厚法主要应用于金属基体上各种非金属涂镀层的测量。

利用高频交流电在作为探头的线圈中产生一个电磁场，将探头靠近导电的金属体时，就在金属材料中形成涡流，且随与金属体的距离减小而增大，该涡流会影响探头。

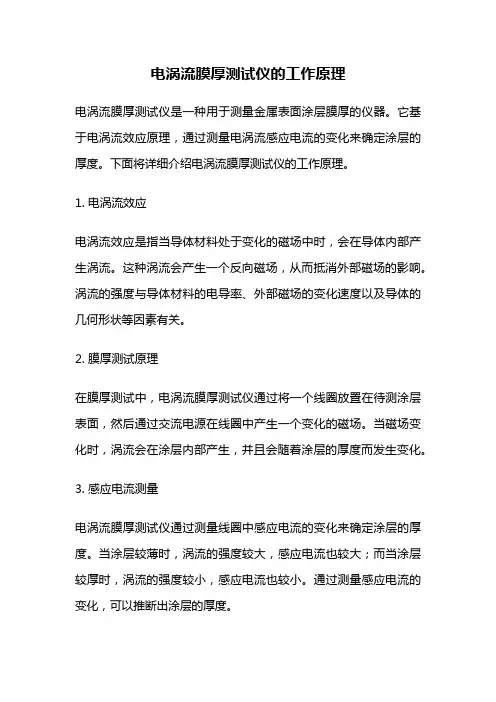

电涡流膜厚测试仪的工作原理电涡流膜厚测试仪是一种用于测量金属表面涂层膜厚的仪器。

它基于电涡流效应原理，通过测量电涡流感应电流的变化来确定涂层的厚度。

下面将详细介绍电涡流膜厚测试仪的工作原理。

1. 电涡流效应电涡流效应是指当导体材料处于变化的磁场中时，会在导体内部产生涡流。

这种涡流会产生一个反向磁场，从而抵消外部磁场的影响。

涡流的强度与导体材料的电导率、外部磁场的变化速度以及导体的几何形状等因素有关。

2. 膜厚测试原理在膜厚测试中，电涡流膜厚测试仪通过将一个线圈放置在待测涂层表面，然后通过交流电源在线圈中产生一个变化的磁场。

当磁场变化时，涡流会在涂层内部产生，并且会随着涂层的厚度而发生变化。

3. 感应电流测量电涡流膜厚测试仪通过测量线圈中感应电流的变化来确定涂层的厚度。

当涂层较薄时，涡流的强度较大，感应电流也较大；而当涂层较厚时，涡流的强度较小，感应电流也较小。

通过测量感应电流的变化，可以推断出涂层的厚度。

4. 校准和精度为了确保测试结果的准确性，电涡流膜厚测试仪需要进行校准。

校准过程中，使用已知厚度的标准样品进行比对，根据感应电流的变化确定不同厚度下的响应曲线。

通过校准，可以消除仪器本身的误差，提高测试结果的精度。

5. 应用领域电涡流膜厚测试仪广泛应用于涂层行业，特别是在金属涂层的生产和质量控制过程中。

它可以用于测量各种涂层的厚度，如防腐涂层、涂漆、电镀等。

通过及时准确地测量涂层的厚度，可以确保涂层的质量符合要求，并且可以帮助制定合理的生产工艺和质量控制标准。

总结：电涡流膜厚测试仪是一种基于电涡流效应原理的仪器，通过测量感应电流的变化来确定金属表面涂层的厚度。

它在涂层行业中具有重要的应用价值，可以帮助生产厂家控制涂层质量，提高产品的性能和可靠性。

通过不断改进和创新，电涡流膜厚测试仪将在未来发展中发挥更大的作用，为涂层行业的发展做出贡献。

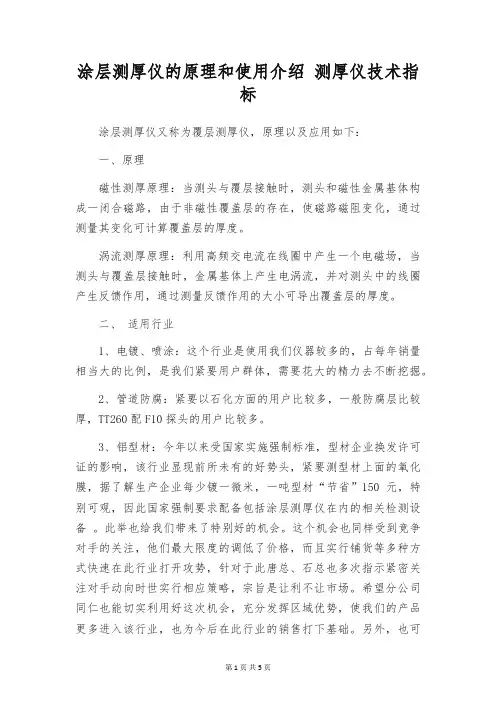

涂层测厚仪的原理和使用介绍测厚仪技术指标涂层测厚仪又称为覆层测厚仪，原理以及应用如下：一、原理磁性测厚原理：当测头与覆层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可计算覆盖层的厚度。

涡流测厚原理：利用高频交电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。

二、适用行业1、电镀、喷涂：这个行业是使用我们仪器较多的，占每年销量相当大的比例，是我们紧要用户群体，需要花大的精力去不断挖掘。

2、管道防腐：紧要以石化方面的用户比较多，一般防腐层比较厚，TT260配F10探头的用户比较多。

3、铝型材：今年以来受国家实施强制标准，型材企业换发许可证的影响，该行业显现前所未有的好势头，紧要测型材上面的氧化膜，据了解生产企业每少镀一微米，一吨型材“节省”150元，特别可观，因此国家强制要求配备包括涂层测厚仪在内的相关检测设备。

此举也给我们带来了特别好的机会。

这个机会也同样受到竞争对手的关注，他们最大限度的调低了价格，而且实行铺货等多种方式快速在此行业打开攻势，针对于此唐总、石总也多次指示紧密关注对手动向时世实行相应策略，宗旨是让利不让市场。

希望分公司同仁也能切实利用好这次机会，充分发挥区域优势，使我们的产品更多进入该行业，也为今后在此行业的销售打下基础。

另外，也可以扩大我们的产品在整个市场的影响。

4、钢结构：对于我们的产品这类企业也可以单独划为一个行业。

涂层测厚仪在此行业也的确有很大的应用，包括铁塔等厂家近来购买信息也比较多。

5、印刷线路版及丝网印刷等行业，这类企业相对来讲数特别行业，购买量目前来看只是来自零星一些厂家， 8月份我们就有两家印刷企业购买。

可以看出还是有需求的，需要我们不断做工作，挖掘信息资源，多发觉一些新的销售机会。

涂层测厚仪如何使用才可避开降低误差在运用涂层测厚仪测量时尽量运用被测材质来作为调零的基体，以防止由于不同的材质而致使导磁性不同，而呈现测量误差。

电磁/电涡流测厚原理及测厚仪测厚仪是如何工作的对材料表面保护、装饰形成的覆盖层，如涂层、镀层、敷层、贴层、化同学成膜等，在有关国家和国际标准中称为覆层（coating）。

覆层厚度测量已成为加工工业、表面工程质量检测的紧要一环，是产品达到优等质量标准的必备手段。

为使产品国际化，我国出口商品和涉外项目中，对覆层厚度有了明确的要求。

覆层厚度的测量方法紧要有：楔切法，光截法，电解法，厚度差测量法，称重法，X射线荧光法，β射线反向散射法，电容法、磁性测量法及涡流测量法等。

这些方法中前五种是有损检测，测量手段繁琐，速度慢，多适用于抽样检验。

X射线和β射线法是无接触无损测量，但装置多而杂昂贵，测量范围较小。

因有放射源，使用者必需遵守射线防护规范。

X射线法可测极薄镀层、双镀层、合金镀层。

β射线法适合镀层和底材原子序号大于3的镀层测量。

电容法仅在薄导电体的绝缘覆层测厚时接受。

随着技术的日益进步，特别是近年来引入微机技术后，接受磁性法和涡流法的测厚仪向微型、智能、多功能、高精度、应用化的方向进了一步。

测量的辨别率已达0.1微米，精度可达到1%，有了大幅度的提高。

它适用范围广，量程宽、操作简便且价廉，是工业和科研使用广泛的测厚仪器。

接受无损方法既不破坏覆层也不破坏基材，检测速度快，能使大量的检测工作经济地进行。

测量原理与仪器一．磁吸力测量原理及测厚仪永久磁铁（测头）与导磁钢材之间的吸力大小与处于这两者之间的距离成确定比例关系，这个距离就是覆层的厚度。

利用这一原理制成测厚仪，只要覆层与基材的导磁率之差充分大，就可进行测量。

鉴于大多数工业品接受结构钢和热轧冷轧钢板冲压成型，所以磁性测厚仪应用广泛。

测厚仪基本结构由磁钢，接力簧，标尺及自停机构构成。

磁钢与被测物吸合后，将测量簧在其后渐渐拉长，拉力渐渐增大。

当拉力刚好大于吸力，磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。

新型的产品可以自动完成这一记录过程。

不同的型号有不同的量程与适用场合。

涂层测厚仪原理
涂层测厚仪是一种用于测量物体表面涂层厚度的仪器。

它主要基于一种称为涡流效应的物理原理进行测量。

涡流效应是指当电流通过一个导体时，会在导体表面产生一个电磁场。

当导体表面有涂层时，电磁场会在涂层和导体之间产生涡流。

涡流的强度与涂层的厚度成正比。

涂层测厚仪通过将一定频率和振幅的电流传送到探头上并接触待测涂层表面。

探头中的线圈会产生一个交变磁场，进而在涂层和基材之间产生涡流。

涡流导致涂层和导体之间的阻尼，而这种阻尼会影响交变磁场的强度和相位差。

通过测量交变磁场的强度和相位差的变化，可以计算出涂层的厚度。

涂层测厚仪还可以根据不同的测量原理，如穿透性、反射性或散射性原理，来选择合适的测量方法。

这些原理基于电磁波在不同材料中的传播和反射规律，可以提供更精确的测量结果。

总之，涂层测厚仪的原理基于涡流效应，通过测量交变磁场的强度和相位差来计算涂层的厚度，提供了一种非破坏性、快速、精确的涂层厚度测量方法。

涡流测厚仪的测量原理涡流测厚仪是一种用来测量金属、合金、陶瓷等材料厚度的传感器。

它是通过涡流的原理来实现测量的。

在本文中，我们将对涡流测厚仪的测量原理进行详细的介绍。

涡流测量原理的基本概念涡流是指在导体中引入高频电场后，在导体表面产生的一种特殊电流。

当高频电场作用于导体中时，导体内部会产生涡流，涡流会在电阻中消耗部分电能并转化成热能。

涡流的大小和传感器与被测材料之间的距离、被测材料的导电性、电磁激励源的频率等因素相关。

在涡流测量方法中，涡流的特定特性被用于测量某些材料的厚度。

涡流传感器测量的真正物理量是交流阻抗或电感。

当涡流传感器紧靠被测物体表面时，所测量的电感或阻抗取决于传感器波形中的电流被涡流耗损的程度。

反过来，这种涡流损耗的程度与传感器到被测物体表面的距离以及被测物体的导电性有关。

涡流测量方法的工作原理涡流测量方法基于涡流测量原理，测量过程可以分为三个阶段：1.传感器发射电磁波。

2.传感器产生涡流。

当电磁波穿透被测材料表面后，会在材料表面上产生涡流。

3.传感器接收反弹回来的电磁波。

依据第二个步骤，被测物体的导电性和距离对涡流损耗产生影响，从而影响到穿过被测物体入侵表面的电磁波信号，经过传感器接收回来的信号包含了这些影响。

因此，可以通过检测反弹回来的电磁波信号，确定被测物体的导电性和距离，从而测量其厚度。

涡流测量方法的优点与其他非接触式测量方法相比，涡流测量方法具有如下优点：•可以通过非接触的方式在现场进行测试。

•不会损坏试样，并且与测量物性质无关。

•适用于大多数材料和表面条件。

•测量速度快，工作效率高。

适用于的应用领域涡流测厚仪适用于测量几乎所有导电物质的厚度。

因为该仪器有很高的分辨率，使得它非常适用于测量薄膜、表面层、涂层和涂覆物的厚度。

此外，涡流测厚仪还广泛用于汽车、飞机、船舶等交通运输设备的检测，以及制造和试验各种类别的电子元件。

总结涡流测厚仪是一种常见的测量厚度的传感器。

其原理基于涡流传感器的电磁波可以产生涡流的事实，然后通过检测反弹回来的电磁波来确定被测物体的导电性和距离，从而测量其厚度。

电涡流法测厚原理
电涡流法测厚原理
物g理原理及主要影响因素
根据振幅敏感涡流法进行测量的探头具有铁素体磁芯。

通有高频交变电流的线圈绕在这个磁芯上，并在线圈周围产生高频交变磁场。

当探头靠近金属时，会在金属中产生交变电流（也称“涡流"）。

该涡流反过来又会产生另一个交变磁场。

由于第二个磁场方向与初始磁场方向相反，所以初始磁场被削弱，削弱的程度取决于探头和金属之间的距离。

对于涂层样品，这个距离正好就对应了涂层的厚度。

测量过程中需要注意的事项
所有的电磁测量法都是通过比较的方法。

也就是将测量信号与存储在设备中的特征曲线进行比较。

为了得到正确的结果，特征曲线必须与当前条件相匹配，可通过校准来实现。

正确的校准才是关键！
涡流法测量的影响因素有：样品的电导率、形状、尺寸、以及表面粗糙度。

当然，仪器的正确操作也至关重要！
电导率的影响
材料的电导率会影响涡流在其中的感应程度。

不同种类的合金或不同的金属加工方式，其电导率都会有很大不同，温度的变化也会导致电导率发生变化。

为了尽可能简化校准工作，Fischer的涡流探头具有电导率补偿功能。

只需要在对应的材料上进行正常化校正（即零点校正），它们就能在很广的电导范围内提供正确的测量结果。

曲面的影响
实际上，大多数测量误差是由于样品的形状造成的。

对于曲面，通过空间的磁场比例是不同的。

例如，在平板上校准仪器，在凹面上测量会导致测量结果偏低，而在凸面上测量会导致测量结果偏高。

这种方式造成的误差可能是实际值的数倍！。

金属测厚仪原理一、前言金属测厚仪是一种常见的工业检测仪器，用于测量金属材料的厚度。

它广泛应用于船舶、化工、电力、石油等行业，具有快速、准确、可靠的特点。

本文将介绍金属测厚仪的原理及其应用。

二、金属测厚仪的分类根据工作原理，金属测厚仪可以分为以下几类：1.超声波式：利用超声波在材料内部传播时产生反射和折射现象，从而计算出材料的厚度。

2.磁感应式：利用磁场在导体内部传播时产生涡流和磁滞现象，从而计算出导体的厚度。

3.涡流式：利用高频交变电流在导体内部产生涡流现象，从而计算出导体的厚度。

三、超声波式金属测厚仪原理超声波式金属测厚仪是一种常见的金属测量仪器。

其工作原理基于超声波在材料中传播时发生反射和折射现象。

当超声波穿过材料时，会遇到材料的两个界面，即材料与空气或其他介质的交界处。

这时，一部分超声波会被反射回来，另一部分则会穿过材料并被折射出去。

超声波在材料中传播的速度取决于材料的密度和弹性模量。

因此，通过测量超声波在材料中传播的时间和速度，可以计算出材料的厚度。

具体来说，测量步骤如下：1.将超声波探头放置在待测物体表面上，并施加适当的压力。

2.发射一束超声波穿过物体，并记录其从发射到接收所需的时间。

3.根据已知的超声波速度和时间差计算出物体的厚度。

四、磁感应式金属测厚仪原理磁感应式金属测厚仪是一种利用磁场在导体内部传播时产生涡流和磁滞现象来测量导体厚度的仪器。

其工作原理基于法拉第电磁感应定律和涡流效应。

当交变电流通过线圈时，会产生一个交变磁场。

如果将线圈放置在导体表面上，交变磁场将在导体内部产生涡流。

这些涡流会产生一个反向的磁场，与线圈产生的磁场相互作用，从而导致线圈电感发生变化。

通过测量线圈电感的变化，可以计算出导体的厚度。

具体来说，测量步骤如下：1.将磁感应式金属测厚仪放置在待测物体表面上，并施加适当的压力。

2.发射一束交变电流穿过待测物体，并记录线圈电感的变化。

3.根据已知的线圈参数和电感变化计算出物体的厚度。

涡流测量氧化膜厚度的原理涡流测量氧化膜厚度，这个话题听起来有点高大上，但其实没那么复杂。

想象一下，我们生活中那些闪闪发光的金属物品，像是厨房里的锅碗瓢盆，或者汽车的车身，这些金属表面往往会有一层薄薄的氧化膜。

这个膜不光是用来防止腐蚀的，它的厚度还直接影响到金属的性能和使用寿命。

我们可不希望买来的锅，没几天就锈了吧！所以，这时候就得派上涡流测量的“好帮手”了。

涡流测量的原理其实说白了就是利用电磁感应的原理，听起来是不是有点深奥？别担心，我来帮你简单化。

我们把一个导电的线圈放在金属表面上，然后给这个线圈通电。

哇，电流一流过，线圈周围就会产生一个磁场。

这时候，如果金属表面有氧化膜，线圈就会感受到这个膜的“阻碍”，于是就产生了涡流。

这个涡流会与线圈产生的磁场互相作用，改变线圈里的电流。

通过分析这个电流的变化，我们就能知道氧化膜的厚度。

是不是挺神奇的？涡流测量的好处就是它的非接触性。

想象一下，咱们用一根遥控器就能测量到距离，不需要动一下金属表面，这样就不会对物品造成损害，简直是太贴心了。

而且速度还特别快，测一次就能得出结果，节省了不少时间。

就像是吃快餐，方便又省事儿，谁不喜欢呢？有些小伙伴可能会问，涡流测量的精确度怎么样呢？嘿，这可是它的强项！通过调整设备的参数，我们可以测出非常微小的膜厚度，精度高得让人惊讶。

甚至可以在微米级别上“捉拿”那些看不见的氧化膜。

就像是一名侦探，能找到藏在角落里的细节，绝对让人佩服。

不过，涡流测量也不是全能的。

有些材料，比如说镀铬的金属表面，或者厚度不均匀的氧化膜，就可能让测量结果产生偏差。

这就像是你去理发店，发型师可能需要看你头发的实际情况，才能给你最合适的发型。

涡流测量也需要了解被测材料的特性，才能发挥出它的“终极实力”。

还有一点很有趣，涡流测量可以实时监测。

就好比是你在运动时，手环可以监测心率。

涡流设备可以在生产过程中不断测量膜厚度，确保产品质量，简直是“好伙伴”。

这样一来，企业就能及时发现问题，调整生产线，避免一批产品出问题，造成损失。

涡流测厚原理
涡流测厚原理是一种无损检测技术，广泛应用于金属材料的厚度测量。

该原理基于电磁感应现象，通过将交流电流引入导电材料，产生涡流效应。

当交流电流通过导电材料时，会在材料表面产生涡流。

涡流产生的磁场与引入的电流相互作用，形成一个复合磁场。

这个复合磁场会受到导体材料厚度的影响。

根据涡流测厚原理，通过测量复合磁场的变化，可以推导出导体材料的厚度。

当导体材料越薄，涡流的磁场幅度越大，复合磁场的变化也越大。

而当导体材料越厚，涡流的磁场幅度越小，复合磁场的变化也越小。

因此，通过测量复合磁场的变化幅度，可以确定导体材料的厚度。

涡流测厚原理具有以下特点：
1. 非接触性：涡流测厚无需直接接触被测材料，可以避免对材料表面的损伤，同时能够对复杂形状的材料进行测量。

2. 高精度：涡流测厚技术可以实现微米级的精度，能够满足大部分工业领域对厚度测量的要求。

3. 高灵敏度：涡流测厚对导体材料的厚度变化非常敏感，可以探测到微小的厚度变化。

4. 快速性：涡流测厚技术测量速度快，可以在短时间内完成对材料厚度的测量，并进行实时监测。

涡流测厚技术由于其高精度、高灵敏度和非接触性的特点，在汽车、航空航天、化工、石油等众多领域得到广泛应用。

以汽车制造业为例，涡流测厚可以用于检测零部件的厚度，如发动机缸体、车身钣金等。

在航空航天领域，涡流测厚可用于检测
飞机发动机叶片的厚度，保证其安全可靠性。

此外，涡流测厚还可以用于管道、容器等的壁厚测量，确保工业设备的安全运行。

电涡流测涂层厚度原理 在工业生产中，涂层厚度的准确控制对于保证产品质量至关重要。

电涡流测涂层厚度原理是一种常用的非接触式测量技术，可以有效地测量涂层的厚度。

本文将详细介绍电涡流测涂层厚度原理，并通过举例说明其工作原理。

电涡流测涂层厚度原理是基于涡流效应的测量技术。

当电流在导体内流动时，会在导体表面产生涡流。

这种涡流会受到导体表面形状、尺寸和电导率的影响。

当涂层被涡流感应时，产生的涡流会与无涂层情况下的涡流有所不同，从而可以通过测量涡流的变化来推断涂层的厚度。

1. 导体表面的涡流感应 导体表面的涡流感应是实现电涡流测涂层厚度的关键。

当导体表面与交变磁场接触时，导体表面会产生感应电流。

涂层作为一种绝缘体，会阻碍感应电流的流动。

因此，涂层越厚，导体表面的涡流效应越显著。

2. 涡流信号的测量与分析 为了测量涡流信号并推断涂层厚度，需要使用专用的电涡流传感器。

该传感器可以接收到涡流信号并将其转换为电信号。

然后，通过将电信号识别与基准信号进行比较，可以计算出涂层的厚度。

3. 影响电涡流测量精度的因素 电涡流测涂层厚度的精度受到多个因素的影响。

首先是涂层的材料，不同材料的电导率不同，因此对涡流感应的影响也不同。

其次是交变磁场的频率，频率越高，涡流感应越强烈。

还有传感器与被测涂层之间的距离，传感器与涂层的间隙越小，测量精度越高。

三、电涡流测涂层厚度原理实例说明 举例来说明电涡流测涂层厚度的原理，如果我们需要测量一种涂层的厚度，首先需要选择合适频率和电涡流传感器。

然后，将传感器与待测涂层的表面靠近，使其感应到涡流信号。

接下来，将传感器接收到的涡流信号与基准信号进行比较，并计算出涂层的厚度。

例如，我们在汽车制造过程中需要对车身的防锈涂层进行厚度测量。

我们选用了合适频率的电涡流传感器，将其靠近涂层的表面。

传感器接收到的涡流信号与基准信号进行比较后，我们可以得到涂层的厚度数据。

通过这些数据，我们可以及时调整涂层的工艺参数，以确保涂层的厚度符合要求，从而保证汽车的质量。

电涡流测涂层厚度原理电涡流测涂层厚度是一种常用的非接触式涂层厚度测量方法。

它利用了涡流效应，通过测量涡流的信号来确定涂层的厚度。

电涡流技术在工业生产中具有广泛的应用，特别是在金属表面涂层的质量检测和控制方面起着重要的作用。

电涡流测涂层厚度的原理基于法拉第电磁感应定律。

当金属表面覆盖有一个非磁性涂层时，涂层与金属之间会形成一个闭合的电路。

当外加交流电源通过金属表面时，涡流会在涂层和金属之间产生，从而形成一个涡流环。

涡流环产生的磁场会影响到外加电源产生的磁场，使得电源电流发生变化。

通过测量这种电流变化，可以确定涂层的厚度。

电涡流测涂层厚度的测量原理可以通过以下步骤进行解释：1. 外加电源产生交流电流，经过金属表面。

由于金属是导电材料，电流会通过金属表面流动。

2. 当电流通过金属表面时，涡流会在涂层和金属之间产生。

涡流的大小和涂层的厚度成正比，涡流的频率与外加电源的频率相同。

3. 涡流环产生的磁场会影响到外加电源产生的磁场。

这种磁场的变化会导致电源电流的变化。

4. 通过测量电源电流的变化，可以间接地确定涂层的厚度。

涂层越厚，涡流环产生的磁场变化越大，电源电流的变化也越大。

电涡流测涂层厚度的优点在于其非接触式的测量方式。

与传统的刻度尺或显微镜测量方法相比，电涡流测涂层厚度可以在不破坏涂层表面的情况下进行测量，保持了涂层的完整性。

同时，电涡流技术可以快速准确地测量涂层的厚度，提高了生产效率。

此外，电涡流测涂层厚度还可以适用于不同类型的涂层，包括金属涂层、陶瓷涂层、聚合物涂层等。

然而，电涡流测涂层厚度也存在一些局限性。

首先，电涡流测量结果受到涂层材料和涂层表面状态的影响。

不同的涂层材料会对涡流的产生和传播产生不同的影响，从而影响测量结果的准确性。

此外，涂层表面的不均匀性、裂纹或其他缺陷也会影响涡流的形成和传播，进而影响测量结果的可靠性。

为了提高电涡流测涂层厚度的准确性，需要根据具体的应用情况选择合适的测量设备和参数。
