涡流检测相关知识介绍

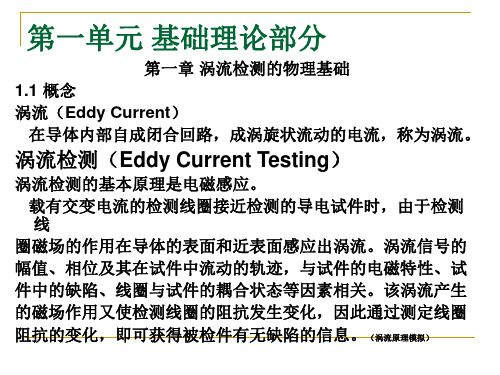

涡流检测知识一、涡流检测原理涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。

由涡流产生的交流磁场也产生磁力线，其磁力线也是随时间而变化，它穿过激磁线圈时又在线圈内感生出交流电。

因为这个电流方向与涡流方向相反，结果就与激磁线圈中原来的电流方向相同了。

这就是说线圈中的电流由于涡流的反作用而增加了。

假如涡流变化，这个增加的部分(反作用电流)也变化。

测定这个电流变化，从而可得到试件的信息。

涡流的分布及其电流大小，是由线圈的形状和尺寸，交流频率(试验频率)，导体的电导率、磁导率、形状和尺寸，导体与线圈间的距离，以及导体表面缺陷等因素所决定的。

因此，根据检测到的试件中的涡流，就可以取得关于试件材质，缺陷和形状尺寸等信息。

二、涡流检测方法涡流检测是把导体接近通有交流电的线圈，由线圈建立交变磁场，该交变磁场通过导体，并与之发生电磁感应作用，在导体内建立涡流。

导体中的涡流也会产生自己的磁场，涡流磁场的作用改变了原磁场的强弱，进而导致线圈电压和阻抗的改变。

当导体表面或近表面出现缺陷时，将影响到涡流的强度和分布，涡流的变化又引起了检测线圈电压和阻抗的变化，根据这一变化，就可以间接地知道导体内缺陷的存在。

由于试件形状的不同，检测部位的不同，所以检验线圈的形状与接近试件的方式与不尽相同。

为了适应各种检测需要，人们设计了各种各样的检测线圈和涡流检测仪器。

1、检测线圈及其分类在涡流探伤中，是靠检测线圈来建立交变磁场;把能量传递给被检导体;同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。

所以说，检测线圈是一种换能器。

检测线圈的形状、尺寸和技术参数对于最终检测是至关重要的。

无损检测技术中的涡流检测方法详解无损检测技术是一种用于检测材料或构件内部缺陷或性能状态的技术方法，它可以在不破坏被检测材料的情况下对其进行评估和监测。

涡流检测作为无损检测技术的一种方法，被广泛应用于工业生产、航空、航天、汽车、电力等领域。

本文将对涡流检测方法进行详细解释和阐述。

涡流检测是一种基于电磁感应原理的无损检测技术。

其原理是利用交流电源产生的交变电磁场在被测材料中产生涡流，通过对涡流的测量，来判断被测材料的缺陷或性能状态。

涡流检测方法可以检测到多种类型的缺陷，如裂纹、腐蚀、疏松等。

涡流检测方法主要包括以下几个方面：1. 电磁感应原理：涡流检测是基于电磁感应原理的，通过交流电源产生的交变电磁场在被测材料中产生涡流。

当被测材料中存在缺陷时，涡流的路径和强度会发生变化，从而可以判断缺陷的位置和性质。

2. 探头设计：涡流检测中使用的探头通常由线圈和磁芯组成。

线圈通过交流电源激励产生交变磁场，磁芯则用于集中和引导磁场。

探头的设计对于检测效果起着重要的作用，不同类型的缺陷需要不同设计的探头。

3. 缺陷识别：通过分析涡流的强度、相位、频率等参数，可以判断被测材料中的缺陷类型和尺寸。

例如，对于裂纹缺陷，涡流的强度和相位会出现明显的变化。

通过对涡流信号进行数学处理和分析，可以得到准确的缺陷识别结果。

4. 检测技术：涡流检测技术可以分为静态检测和动态检测两种。

静态检测是指将被测材料放置在固定位置，通过探头对其进行检测。

动态检测则是指将探头和被测材料相对运动，通过对运动产生的涡流信号进行检测。

动态检测常用于对大型或复杂构件的检测。

涡流检测方法具有以下优点：1. 非接触性：涡流检测不需要直接接触被测物体，因此不会对被测材料造成损伤或影响其性能。

2. 高灵敏度：涡流检测可以检测到微小尺寸的缺陷，对于裂纹等细小缺陷具有很高的灵敏度。

3. 适用范围广：涡流检测方法适用于多种材料，如金属、合金、陶瓷等。

同时，它可以应用于不同形状和尺寸的材料和构件。

1无损检测也称非破坏性试验( Non-Destructive Testing， NDT) ：指在材料、工件、设备及结构物不被破坏的前提下，利用它们的物理特性因缺陷的存在而发生变化的事实，测定其变化量，从而检出其内部是否存在缺陷，和缺陷的形状、位置、大小和严重程度和发展趋向，这一检测判断的整个过程称为无损检测。

2．什么叫涡流（Eddy-current）？当金属导体处在变化着的磁场中或在磁场中运动时，由于电磁感应作用而在金属导体内产生的旋涡状流动电流。

3．什么叫阻抗（R resistance）—一能量损耗（Energy lost）？电流通过导体材料过程中，电荷在导体中移动将克服一定的阻力，即电阻（R）。

导体材料的电阻使部分电能转化为热，损耗一定的能量。

激励电流在线圈中流动，或感应电流在被测导体（工件）中流动都要损耗能量，不同试件因导电率、磁导率等影响因素各异，能量损耗的大小也不一样。

4．什么叫电抗（X reactance）—一能量存储（Energy stored）？当电流通过导体时，导体周围形成磁场，部分电能转化为磁场中的磁能，在一定条件下磁场的磁能可转变成感应电流。

涡流检测中，除了自感现象以外，两个相邻的线圈间还有互感现象存在。

无论自感电流，抑或互感电流所形成的磁场，总要阻碍原电流增强或减弱，这就是感抗的作用。

同理，电容器对电压变化的阻碍作用称为容抗，感抗和容抗统称为电抗。

一般地说，磁性材料增强检测线圈的电抗，非磁性材料削弱检测线圈的电抗。

5．涡流检测技术的特点是什么？涡流检测是一种应用较广泛的无损检测技术，是五大常规无损检测方法之一，该检测法具有如下技术特点：①检测速度快，易于实现自动化。

由于涡流检测的基本原理是电磁感应，涡流检测只适用于能产生涡流的导电材料。

涡流检测线圈激励后所形成的电磁场实质是一种电磁波，具有波动性和粒子性，所以检测时传感器不需要接触工件，也不必在线圈与试件之间填充耦合剂，因此检测速度快，对管、棒材的探伤每分钟可检查几十米；对丝、线材的探伤每分钟可达几百米，甚至上千米，因此，易于实现自动化检测。

《涡流检测技术基础知识概述》一、引言在现代工业领域中，无损检测技术起着至关重要的作用。

其中，涡流检测技术作为一种重要的无损检测方法，凭借其高效、准确、非接触等特点，在航空航天、电力、石油化工、机械制造等众多行业得到了广泛应用。

本文将对涡流检测技术的基础知识进行全面综合的概述，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。

二、涡流检测技术的基本概念（一）定义涡流检测技术（Eddy Current Testing，简称 ECT）是一种基于电磁感应原理的无损检测方法。

它通过给检测线圈施加交变电流，产生交变磁场，当该磁场靠近导电材料时，会在材料中感应出涡流。

涡流的大小、分布等特性会受到材料的物理性质（如电导率、磁导率等）以及缺陷的影响。

通过检测线圈测量涡流的变化，可以推断出材料的性能和缺陷情况。

（二）检测原理当检测线圈靠近导电材料时，线圈中的交变电流会在材料中感应出涡流。

涡流的流向与线圈中的电流方向相反，会产生一个与原磁场方向相反的磁场，从而改变检测线圈的阻抗。

如果材料中存在缺陷，如裂纹、气孔等，会改变涡流的分布和大小，进而导致检测线圈的阻抗发生变化。

通过测量检测线圈的阻抗变化，可以判断材料中是否存在缺陷以及缺陷的位置、大小和形状等信息。

（三）检测对象涡流检测技术适用于各种导电材料，如金属材料（如钢铁、铝、铜等）、合金材料等。

它可以检测材料的表面和近表面缺陷，如裂纹、腐蚀、磨损等，也可以检测材料的厚度、电导率、磁导率等物理性质。

三、涡流检测技术的核心理论（一）电磁感应定律涡流检测技术的基础是电磁感应定律。

根据电磁感应定律，当穿过闭合回路的磁通量发生变化时，回路中会产生感应电动势。

在涡流检测中，检测线圈中的交变电流产生的交变磁场会在导电材料中感应出涡流，这就是电磁感应的过程。

（二）涡流场理论涡流场理论主要研究涡流在导电材料中的分布和变化规律。

涡流的大小和分布受到材料的电导率、磁导率、检测频率、线圈形状和尺寸等因素的影响。

无损检测技术中的涡流检测方法详解涡流检测方法是无损检测技术中的一种重要方法，广泛应用于各个领域，如航空航天、石油化工、机械制造等。

本文将详细介绍涡流检测方法的原理、应用场景以及优缺点。

涡流检测（Eddy current testing）是一种基于涡流感应原理的无损检测技术。

它利用感应线圈产生的交流电磁场与被测试物体中存在的缺陷或材料变化相互作用，通过检测电磁场的变化来判断被测物体的质量和完整性。

涡流检测方法可以检测许多不同类型的缺陷，如裂纹、气孔、金属中的杂质等。

涡流检测方法有很多应用场景。

首先，它可以用于表面缺陷的检测。

涡流检测方法可以检测出金属表面的裂纹、腐蚀、划痕等缺陷，对于保证产品质量和安全非常重要。

其次，它可以用于导电材料的非破坏性探伤。

例如，在航空航天领域中，涡流检测可以检测飞机发动机叶片、涡轮叶片等高温部件的裂纹情况。

此外，涡流检测还可以用于金属材料中的疲劳损伤检测、焊接接头质量评估等方面。

涡流检测方法有很多优点。

首先，它可以实现非接触检测，无需与被测物体直接接触，减少了对被测物体的损伤。

其次，涡流检测方法可以高效地检测大面积的缺陷，节省了时间和人力成本。

此外，涡流检测方法适用于各种导电材料，包括金属和合金，具有很高的适应性。

最后，涡流检测方法对材料的电导率变化敏感，可以检测金属材料中的杂质和缺陷。

然而，涡流检测方法也有一些缺点。

首先，它只能用于导电材料的检测，对于非导电材料无法应用。

其次，涡流检测方法对于缺陷的探测深度有限，只能检测物体表面附近的缺陷。

此外，涡流检测方法对于复杂形状的物体或小尺寸缺陷的检测具有一定的限制。

因此，在实际应用中，需要根据具体情况选择适合的检测方法。

在涡流检测方法实施过程中，需要注意一些关键要点。

首先，选择合适的感应线圈和频率。

感应线圈的大小、形状和频率的选择将直接影响到检测结果的质量。

其次，设置合理的检测参数。

检测参数包括检测速度、灵敏度等，需要根据具体情况进行调整。
