传感器信号调理电路

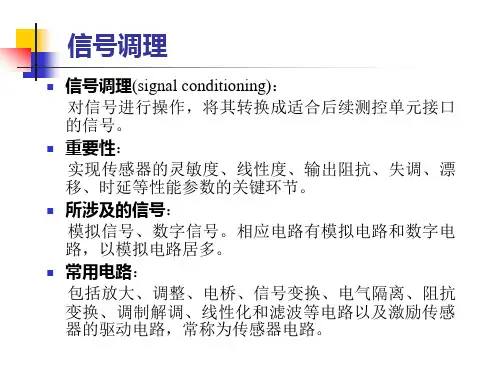

信号调理电路工作原理信号调理电路工作原理信号调理电路是一种用于优化和改善信号质量的电路，它在电子设备中起到至关重要的作用。

在本文中，我们将深入探讨信号调理电路的工作原理。

什么是信号调理电路？信号调理电路是一种用于处理传感器信号、放大信号、滤波信号等的电路。

它可以帮助我们从原始信号中提取所需的信息，并减少噪音和失真。

信号调理电路的组成信号调理电路由多个组件组成，包括：1.放大器：用于放大输入信号的电压或电流。

放大器可以增加信号的幅度，提高信噪比。

2.滤波器：用于去除信号中的杂散噪声和不必要的频率成分。

滤波器根据信号频率特性，通过滤波器形成期望的输出信号。

3.转换器：用于将输入信号从一种形式转换为另一种形式，例如模数转换器将模拟信号转换为数字信号，或者数字模数转换器将数字信号转换为模拟信号。

4.压缩器：用于压缩信号的动态范围，以适应特定应用的需求。

压缩器能够对信号进行动态范围的调整，使得信号在不同场景下得到最佳的表现。

5.校准电路：用于调整和校准传感器输出的电路。

校准电路能够对传感器输出的信号进行校准，以保证准确性和可靠性。

信号调理电路的工作原理信号调理电路的工作原理主要包括以下几个步骤：1.采集信号：首先，信号调理电路会采集传感器或其他信号源发出的原始信号。

这个原始信号可能被噪音、失真等干扰所影响。

2.放大信号：接下来，信号调理电路会使用放大器放大输入信号的幅度。

这样做可以增加信号的强度，提高信噪比，并将信号范围调整到合适的水平。

3.滤波信号：信号调理电路还会使用滤波器来滤除干扰信号和不必要的频率成分。

这可以帮助提取我们所需的特定信号，并减少对后续处理环节的影响。

4.转换信号：根据应用需求，信号调理电路可能会将信号从一种形式转换为另一种形式。

例如，模数转换器可以将模拟信号转换为数字信号，以便进行后续数字处理。

5.压缩信号：如果信号的动态范围太大，信号调理电路可能会使用压缩器来压缩信号的幅度范围。

这样可以确保信号在不同场景下得到适当的展示和处理。

什么是信号调理电路它在仪器仪表中的应用有哪些信号调理电路是指将待测信号进行放大、滤波、调节等处理，并将其转换为适合模拟或数字处理的形式的电路。

在仪器仪表中，信号调理电路起着至关重要的作用，可以有效地提取和处理信号，确保测量结果的准确性和可靠性。

本文将从信号调理电路的定义、原理、分类和在仪器仪表中的应用等方面进行探讨。

一、信号调理电路的定义信号调理电路是一种专门用于放大、滤波、调节信号的电路。

它可以对原始信号进行采样、放大、滤波、线性化等处理，以使信号具备更好的稳定性、准确性和可靠性。

二、信号调理电路的原理信号调理电路的原理基于电子元器件的特性和电路设计的原则。

其中，放大电路利用放大器放大信号的幅值，使得信号能够足够强大以便于后续处理；滤波电路通过选择性地通过或阻断不同频率的信号，去除噪声和无用的信号成分；调节电路通过改变电压、电流或其他信号的特性，使得信号适应处理的要求。

这些原理的综合运用，能够有效地处理各种类型的信号。

三、信号调理电路的分类根据信号的性质和处理要求，信号调理电路可分为放大电路、滤波电路和调节电路等多种类型。

1. 放大电路：放大电路主要用于增加信号的幅值，使得信号能够达到合适的水平以便于后续处理。

常见的放大电路包括电压放大电路、电流放大电路和功率放大电路等。

2. 滤波电路：滤波电路用于去除信号中的噪声和无用成分，以保留所需的信号。

根据滤波特性的不同，滤波电路可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

3. 调节电路：调节电路根据需要改变信号的某些特性，例如调节电压、频率、相位等。

它可以用于校准、线性化和调整信号的参数等。

四、信号调理电路在仪器仪表中的应用信号调理电路广泛应用于各种仪器仪表中，以提高测量系统的性能并满足特定的应用要求。

以下列举几个典型的应用案例：1. 传感器信号调理：传感器常常输出微弱的信号，容易受到噪声和干扰的影响。

通过对传感器信号进行放大、滤波和线性化等处理，可以提高信号质量，减小误差并增强测量系统的稳定性。

压力传感器信号调理电路设计压力传感器是工业自动化中常见的一种传感器，通过其可以测量物体表面的压力及其变化。

在实际工程应用中，传感器采集到的信号需要经过一定的处理和调理，以提高测量精度并减少误差。

本文将介绍一种基于运算放大器的压力传感器信号调理电路的设计方法。

1. 信号调理电路基础信号调理电路通常由四个部分组成：输入级、滤波电路、增益电路和输出级。

其中输入级接收传感器的模拟信号，滤波电路用于去除高频噪声，增益电路可以将信号放大至合适的范围，输出级最终将信号送入控制系统进行处理。

2. 压力传感器信号特性压力传感器输出的信号通常为微小的电压信号，其幅值与被测物体的压力成正比。

由于压力传感器常常需要在恶劣的环境中工作，因此其输出信号往往存在一定的噪声和漂移。

为了减小这些误差，我们需要将信号放大并进行滤波处理。

3. 压力传感器信号调理电路设计流程3.1 输入级设计输入级通常由一个运算放大器和一个 RC 滤波器组成，其中RC 滤波器用于去除高频噪声。

假设传感器输出电压为 V，那么输入级的运算放大器输入电压应设计为 V/2，通过调整 R 和C 的值可以得到合适的截止频率，同时保证输入电阻尽量大，以避免对传感器输出的干扰。

3.2 滤波电路设计滤波电路可以采用低通或带通滤波器，以去除输入信号中的高频干扰。

常见的滤波器类型有二阶 Butterworth 滤波器、Sallen-Key 滤波器以及多极 RC 滤波器。

选择滤波器类型时需要考虑频率响应、阶数、带宽和幅值响应等因素。

3.3 增益电路设计增益电路的作用是将输入信号放大至合适的范围，以方便后续数字化处理或控制。

增益电路可以采用单级或多级放大器，也可以采用可调增益放大器，以便根据实际应用场景灵活调整增益大小。

3.4 输出级设计输出级通常由一个运算放大器和一个反馈电阻网络组成，反馈电阻网络可以通过调整电阻比例实现信号输出的零漂和增益校准。

同时需要考虑输出电压的范围、输出阻抗和功率等因素，以确保输出信号能够被控制系统准确接收。

信号调理电路信号调理电路就是信号处理电路，把模拟信号变换为用于数据采集、控制过程、执行计算显示读出或其他目的的数字信号。

是指利用内部的电路，如滤波器、转换器、放大器等来改变输入的讯号类型并输出。

在实际应用中工业信号有些是高压，过流，浪涌等，不能被系统正确识别，必须调整理清。

信号调理电路原理信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器（ADC）的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到微控制器或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大放大器提高输入信号电平以更好地匹配模拟－数字转换器（ADC）的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号－噪声比。

2.衰减衰减，即与放大相反的过程，在电压（即将被数字化的）超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。

多路复用对于任何高通道数的应用是十分必要的。

5.过滤滤波器在一定的频率范围内去处不希望的噪声。

霍尔型传感器信号调理电路的设计【摘要】所谓信号调理就是通过电子元器件的有机组合，对传感器输出的信号进行调节、变换和整理的过程。

信号调理电路的具体设计需要综合考虑数据采集的目的、现场环境及控制系统的算法设计等各种因素。

本文论述了霍尔型电压、电流传感器信号的调理电路的具体实现方法，并应用试验方法验证了电路的可靠性等有关特征参数。

【关键词】传感器；信号调理；放大器；电路设计；霍尔当代社会中在工业控制等方面，经常要将电流、电压、温度、湿度等模拟量转换成数字量，然后在微处理器内作进一步运算和处理，完成相应的数据存储、数据传输和数据输出，达到分析和控制的目的。

模拟量的采集一般使用传感器来将它们转换为电气量来进行处理。

然而传感器送出的信号往往不能满足处理器输入信号的要求，这就需要我们设计相应的信号调理电路来把这种不合要求的信号变换为符合处理器输入信号要求的信号。

此电路设计的优化程度如何，直接关系到微处理器采集到的信号的准确程度。

霍尔型电压、电流传感器具有结构简单、体积小、坚固、频率响应宽、动态范围大、无触点、使用寿命长、可靠性高、易微型化和集成化等优点，在测量技术、自动化技术和信息处理等新技术领域得到广泛的应用。

本文就其输出信号特点设计了相应的信号调理电路，并且通过实验验证了所设计电路的可行性及可靠性。

1 霍尔型传感器霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

它采用双电源供电，可采集电压、电流等电气信号，输出信号可以是电压信号，也可以是电流信号。

本文以LV28-P型霍尔电压传感器为例说明霍尔型传感器输出信号调理电路的设计过程。

传感器LV 28-P的原边与副边之间是绝缘的，主要用于测量直流、交流电压和脉冲电压。

其各参数指标如下：1）电参数IP N：原边额定有效值电流10mA IS N：副边额定有效值电流25mAKN：转换率2500：1000 VC：电源电压（±5%）±15V2）精度-动态参数XG：总精度@IP N，TA = 25℃±0.6 %IO T ：IO 的温漂：0℃～+25℃± 0.2mA+25℃～70℃± 0.3mATr：响应时间@90% of VPmax 40μs。

电路中的传感器与信号调理技术现代社会的发展离不开科技的进步和创新。

在各个领域中，电路的应用越来越广泛。

而在电路中，传感器和信号调理技术起着至关重要的作用。

本文将着重讨论电路中的传感器和信号调理技术的应用。

一、传感器的作用传感器是电路中的重要组成部分，它能够将感知到的现实世界信息转化为电信号，为电路系统提供输入。

不同类型的传感器有着各自独特的功能和用途。

例如，温度传感器可以感知环境的温度变化，而压力传感器则可以感知物体所受到的压力大小。

传感器的应用领域非常广泛。

在环境监测方面，传感器可以用于测量空气质量、水质状况等。

在工业生产中，传感器可以用于物流仓储、自动化生产等领域。

传感器的作用不仅仅局限于生活和工业领域，还涉及医疗、农业等多个领域。

可以说，传感器已经渗透到了我们生活的方方面面。

二、传感器的种类传感器的种类繁多，按照不同的物理量可以被分为温度传感器、压力传感器、湿度传感器、光照传感器等。

其中最常用的传感器是温度传感器，它可以测量环境的温度，用于室内温控、温度报警等方面。

不同类型的传感器也有不同的工作原理。

以温度传感器为例，它常见的工作原理有热敏电阻式、电动势式和非接触式等。

热敏电阻式温度传感器利用温度对电阻值的影响进行测量。

而电动势式温度传感器则是通过测量温度对某些电特性的影响来实现测量。

三、信号调理技术在电路中，传感器产生的信号往往比较微弱和不稳定，需要经过信号调理来提高其可靠性和精确性。

信号调理技术能够将传感器信号进行放大、滤波、增强等处理，以适应电路系统的需求。

信号调理技术主要包括放大、滤波和模数转换等步骤。

放大可以提高信号的幅值和增益，使其能够更好地传递和处理。

滤波则通过去除噪声、抑制干扰等方式，提高信号的准确性和稳定性。

模数转换则是将模拟信号转换为数字信号，并进行数字化处理。

模数转换是现代传感器与控制系统之间的桥梁，广泛应用于自动化控制领域。

它可以将传感器的输出信号转换为计算机可以理解和处理的数字信号，从而实现更高精度的测量和控制。

什么是信号调理？信号调理电路的原理，信号调理模块的功能[导读] 信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

信号调理电路原理信号调理电路往往是把来自的模拟信号变换为用于、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大提高输入信号电平以更好地匹配模拟-数字转换器(ADC)的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号-噪声比。

2.衰减衰减，即与放大相反的过程，在电压(即将被数字化的)超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。

3.6 信号调理电路由传感器直接输出的信号一般是非常微弱的，不能直接被测量电路所利用，所以要根据不同形式的传感器采取不同的方式对信号进行处理，例如对微弱的信号放大、滤波、变换等等，最终将传感器最初的输出信号调理成能被测量电路所利用的信号。

3.6.1 仪器放大器仪器放大器（或称数据放大器）是用于测量两个输入端信号之差的集成模块，其放大增益可设定。

仪表放大器具有输入阻抗高、失调和温漂小、增益稳定、输出阻抗低等特点，主要用于作热电偶、应变电桥、分流器及生物传感器的接口电路，这种放大器能够将叠加在大共模电压上的小的差模信号进行前置放大。

仪表放大器的增益可任意设定，一般有两种方法，一是通过数字量直接控制，另一种是通过外部电位器调节，目前有各种型号的仪器放大器可供选择使用。

仪表放大器的功能框图如图3.6.1所示。

图3.6.1仪表放大器有它自己参考端，这些参考端均于地线相连，可以驱动以地为参考的负载。

此外仪表放大器的输入地和输出地都汇集在一点，该点又与电源地相连，这样可以减小电路中接地环路电阻，从而减少因接地电阻带来的影响。

下面以AD620为例介绍其典型应用。

AD620是低成本仪表放大器，用户仅通过外接一个电阻，就可以在1~1000倍的增益范围内任意设置放大倍数。

该器件具有宽的供电电源范围±2.3V~±18V ，较低的功耗（≤1.3mA ），输入失调电压小于50μV ，输入失调电压温漂小于0.6μV/℃，具有低的噪声输入。

其管脚排列如图3.6.2所示。

G REFOUT +Vcc R图 3.6.21、8脚是外接电阻端子，以调节放大倍数；7、4脚是正、负电源端子；2、3脚是输入电压端；6脚是输出电压端；5脚是参考端，若该端接地，则6脚输出为对地之间的电压。

AD620仪表放大器的放大倍数表达式为：14.49+=GR kG 1 基本放大器电路图3.6.3是AD620组成的基本放大器，根据放大倍数的要求，可以决定出电阻R G 的值。

什么是信号调理？信号调理电路的原理，信号调理模块的功能[导读] 信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

信号调理电路原理信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到微控制器或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大放大器提高输入信号电平以更好地匹配模拟-数字转换器(ADC)的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号-噪声比。

2.衰减衰减，即与放大相反的过程，在电压(即将被数字化的)超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。
