传感器的信号调理

物联网中的传感器信号采集和处理一、传感器信号采集传感器是物联网中的重要组成部分，能够将物理世界中的参数转化为数字信号，成为物联网中的“感官”。

在物联网数据获取中，传感器信号采集是第一步，它将模拟信号转换为数字信号并将其传输到DSP或FPGA等数字信号处理器中。

传感器信号采集分为三个主要步骤：信号调理、采样和定时。

1.信号调理传感器的输出信号具有不同的噪声和失真。

因此，信号调理必须在信号采集之前进行。

这个过程包括放大、滤波和线性化。

1）放大传感器的输出信号是微弱的，需要首先放大才能被数字信号处理器采集。

放大可以通过运算放大器（Op-Amp）来实现。

2）滤波滤波就是把不需要的频率分量从信号中滤除，只留下需要的信号，以便更好地采集和分析。

滤波分为低通滤波器、高通滤波器、带通/带阻滤波器，可以根据具体的需求选择不同类型的滤波器。

3）线性化不同的传感器输出信号与其测量物理量的关系是不同的，需要进行线性化将它们转化为线性关系。

线性化是通过校准传感器来进行的。

综上所述，信号调理是传感器信号采集的重要步骤，它能够提高信号的精度和可靠性。

2.采样传感器的模拟信号需要进行采样，并将其转换成数字信号才能进行数字信号处理。

采样的频率越高，数字信号的质量就越好。

因此，需要根据传感器信号的频率进行选择。

传感器的采样过程涉及到“采样率”、“量化精度”和“采样时间误差”等问题。

量化精度是指将模拟信号转换为数字信号的精度，一般为10位或12位。

采样时间误差是指采样时钟与实际采样时间之间的误差，这种误差需要尽可能小。

3.定时传感器信号采集的定时是指将采样过程与实际物理变量的变化同步。

传感器的采样时间间隔需要根据物理变量的实际变化速率进行调整。

二、传感器信号处理传感器信号处理是物联网系统中的核心任务之一，它将采集到的数值信号进行处理，提取和分析数据，进行控制和决策。

传感器信号处理的过程可以分为预处理、特征提取和数据处理。

1.预处理预处理是指在传感器数据进行处理之前，先对传感器数据进行一些初步处理以减少运算复杂度。

霍尔型传感器信号调理电路的设计【摘要】所谓信号调理就是通过电子元器件的有机组合，对传感器输出的信号进行调节、变换和整理的过程。

信号调理电路的具体设计需要综合考虑数据采集的目的、现场环境及控制系统的算法设计等各种因素。

本文论述了霍尔型电压、电流传感器信号的调理电路的具体实现方法，并应用试验方法验证了电路的可靠性等有关特征参数。

【关键词】传感器；信号调理；放大器；电路设计；霍尔当代社会中在工业控制等方面，经常要将电流、电压、温度、湿度等模拟量转换成数字量，然后在微处理器内作进一步运算和处理，完成相应的数据存储、数据传输和数据输出，达到分析和控制的目的。

模拟量的采集一般使用传感器来将它们转换为电气量来进行处理。

然而传感器送出的信号往往不能满足处理器输入信号的要求，这就需要我们设计相应的信号调理电路来把这种不合要求的信号变换为符合处理器输入信号要求的信号。

此电路设计的优化程度如何，直接关系到微处理器采集到的信号的准确程度。

霍尔型电压、电流传感器具有结构简单、体积小、坚固、频率响应宽、动态范围大、无触点、使用寿命长、可靠性高、易微型化和集成化等优点，在测量技术、自动化技术和信息处理等新技术领域得到广泛的应用。

本文就其输出信号特点设计了相应的信号调理电路，并且通过实验验证了所设计电路的可行性及可靠性。

1 霍尔型传感器霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

它采用双电源供电，可采集电压、电流等电气信号，输出信号可以是电压信号，也可以是电流信号。

本文以LV28-P型霍尔电压传感器为例说明霍尔型传感器输出信号调理电路的设计过程。

传感器LV 28-P的原边与副边之间是绝缘的，主要用于测量直流、交流电压和脉冲电压。

其各参数指标如下：1）电参数IP N：原边额定有效值电流10mA IS N：副边额定有效值电流25mAKN：转换率2500：1000 VC：电源电压（±5%）±15V2）精度-动态参数XG：总精度@IP N，TA = 25℃±0.6 %IO T ：IO 的温漂：0℃～+25℃± 0.2mA+25℃～70℃± 0.3mATr：响应时间@90% of VPmax 40μs。

电路中的传感器与信号调理技术现代社会的发展离不开科技的进步和创新。

在各个领域中，电路的应用越来越广泛。

而在电路中，传感器和信号调理技术起着至关重要的作用。

本文将着重讨论电路中的传感器和信号调理技术的应用。

一、传感器的作用传感器是电路中的重要组成部分，它能够将感知到的现实世界信息转化为电信号，为电路系统提供输入。

不同类型的传感器有着各自独特的功能和用途。

例如，温度传感器可以感知环境的温度变化，而压力传感器则可以感知物体所受到的压力大小。

传感器的应用领域非常广泛。

在环境监测方面，传感器可以用于测量空气质量、水质状况等。

在工业生产中，传感器可以用于物流仓储、自动化生产等领域。

传感器的作用不仅仅局限于生活和工业领域，还涉及医疗、农业等多个领域。

可以说，传感器已经渗透到了我们生活的方方面面。

二、传感器的种类传感器的种类繁多，按照不同的物理量可以被分为温度传感器、压力传感器、湿度传感器、光照传感器等。

其中最常用的传感器是温度传感器，它可以测量环境的温度，用于室内温控、温度报警等方面。

不同类型的传感器也有不同的工作原理。

以温度传感器为例，它常见的工作原理有热敏电阻式、电动势式和非接触式等。

热敏电阻式温度传感器利用温度对电阻值的影响进行测量。

而电动势式温度传感器则是通过测量温度对某些电特性的影响来实现测量。

三、信号调理技术在电路中，传感器产生的信号往往比较微弱和不稳定，需要经过信号调理来提高其可靠性和精确性。

信号调理技术能够将传感器信号进行放大、滤波、增强等处理，以适应电路系统的需求。

信号调理技术主要包括放大、滤波和模数转换等步骤。

放大可以提高信号的幅值和增益，使其能够更好地传递和处理。

滤波则通过去除噪声、抑制干扰等方式，提高信号的准确性和稳定性。

模数转换则是将模拟信号转换为数字信号，并进行数字化处理。

模数转换是现代传感器与控制系统之间的桥梁，广泛应用于自动化控制领域。

它可以将传感器的输出信号转换为计算机可以理解和处理的数字信号，从而实现更高精度的测量和控制。

传感器中的信号检测和处理方法信号检测和处理是传感器技术中至关重要的一环。

传感器通过感知和测量物理量或环境信息，将其转化为电信号进行传输和处理。

本文将介绍一些常见的传感器中的信号检测和处理方法。

一、信号检测方法1. 阈值检测法阈值检测法是一种最简单的信号检测方法。

传感器输出的信号与预设的阈值进行比较，如果超过阈值，则认为信号存在，否则认为信号不存在。

该方法适用于检测信号的存在与否，但无法提供信号的具体数值信息。

2. 滤波检测法滤波检测法通过滤波器对信号进行处理，滤除噪声和干扰，提取出感兴趣的信号成分。

常用的滤波器包括低通滤波器、高通滤波器和带通滤波器等。

滤波检测法可以提高信号的质量和可靠性。

3. 相关检测法相关检测法通过与模板信号进行相关运算，判断信号与模板之间的相似度。

利用相关性的测量指标，可以实现对信号的匹配和识别。

这种方法在模式识别和信号匹配方面被广泛应用。

二、信号处理方法1. 数字信号处理数字信号处理采用数字技术对信号进行处理和运算。

它可以对信号进行采样、量化和编码，然后通过数字滤波、谱分析等算法实现信号的处理和分析。

数字信号处理具有高精度、高灵活性和抗干扰能力强的优点。

2. 模数转换模数转换是将模拟信号转换为数字信号的过程。

传感器通常输出的是模拟信号，通过模数转换，可以将其转换为数字信号进行处理。

模数转换可以采用脉冲编码调制、脉冲宽度调制等方法。

3. 压缩与编码在一些特殊应用中，为了减小数据的存储和传输量，可以对信号进行压缩与编码处理。

压缩与编码技术可以将冗余信息删除或者利用编码算法将信号进行压缩表示，从而减小信号的存储空间和传输带宽。

三、信号检测和处理系统的设计为了实现对传感器输出信号的检测和处理，需要设计相应的信号检测和处理系统。

一个完整的信号检测和处理系统通常包括信号传感、信号调理、信号处理和显示输出等模块。

1. 信号传感信号传感模块负责将被测量的物理量或环境信息转换为模拟信号。

传感器的选择和布置对信号检测的准确性和可靠性有很大影响，需要根据具体应用的需求进行选择。

传感器的基本转换电路传感器的基本转换电路是指将传感器输出的信号转换为可用的电信号的电路。

传感器是一种能够感知和测量环境中某种物理量或化学量的装置。

它通过与环境接触，将所测量的物理量转换为电信号，然后通过转换电路进行处理，最终输出一个与所测量物理量相关的电信号。

传感器的基本转换电路通常由三个主要部分组成：信号调理、放大和滤波。

信号调理部分负责将传感器输出的原始信号进行放大和滤波，以便后续电路能够更好地处理。

放大部分通过放大传感器输出的微弱信号，使其达到适合后续电路处理的范围。

滤波部分用于去除传感器输出信号中的噪声和杂波，以提高信号的准确性和稳定性。

在传感器的基本转换电路中，信号调理是非常重要的一步。

信号调理可以根据传感器的特性和需要进行不同的处理。

例如，对于温度传感器，信号调理可以包括放大和线性化处理，以获得与温度成正比的输出信号。

对于压力传感器，信号调理可以包括放大和校准处理，以获得与压力成正比的输出信号。

放大部分是传感器的基本转换电路中的关键步骤。

放大器可以将传感器输出的微弱信号放大到适合后续电路处理的范围。

放大器的选择需要考虑传感器输出信号的幅度和范围。

通常情况下，放大器应具有高增益和低噪声，以确保信号的准确性和稳定性。

滤波部分是为了去除传感器输出信号中的噪声和杂波。

噪声和杂波是由于外界干扰或传感器本身的不完美性而引入的。

滤波器可以通过选择合适的滤波器类型和参数来去除这些干扰，从而提高信号的质量。

传感器的基本转换电路是将传感器输出的信号进行放大和滤波的电路。

通过合适的信号调理、放大和滤波处理，可以获得与所测量物理量相关的准确和稳定的电信号。

这些电信号可以被后续电路用于控制、监测和测量等应用。

通过合理设计和选择合适的电路元件，可以提高传感器的性能和可靠性，从而更好地满足各种应用需求。

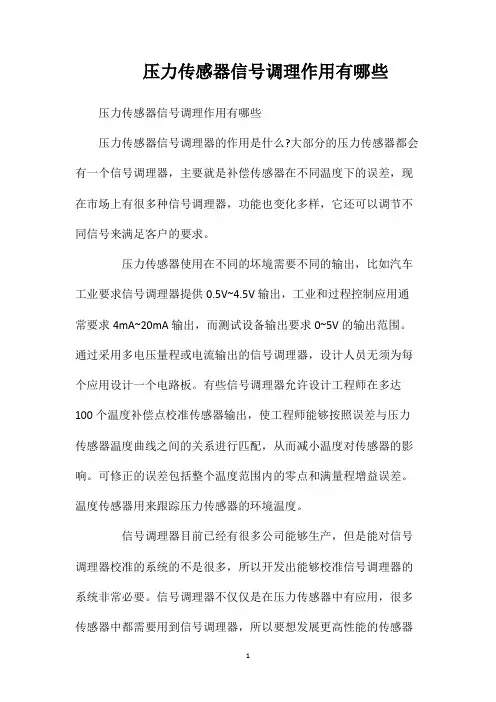

压力传感器信号调理作用有哪些压力传感器信号调理作用有哪些
压力传感器信号调理器的作用是什么?大部分的压力传感器都会有一个信号调理器，主要就是补偿传感器在不同温度下的误差，现在市场上有很多种信号调理器，功能也变化多样，它还可以调节不同信号来满足客户的要求。

压力传感器使用在不同的坏境需要不同的输出，比如汽车工业要求信号调理器提供0.5V~4.5V输出，工业和过程控制应用通常要求4mA~20mA输出，而测试设备输出要求0~5V的输出范围。

通过采用多电压量程或电流输出的信号调理器，设计人员无须为每个应用设计一个电路板。

有些信号调理器允许设计工程师在多达100个温度补偿点校准传感器输出，使工程师能够按照误差与压力传感器温度曲线之间的关系进行匹配，从而减小温度对传感器的影响。

可修正的误差包括整个温度范围内的零点和满量程增益误差。

温度传感器用来跟踪压力传感器的环境温度。

信号调理器目前已经有很多公司能够生产，但是能对信号调理器校准的系统的不是很多，所以开发出能够校准信号调理器的系统非常必要。

信号调理器不仅仅是在压力传感器中有应用，很多传感器中都需要用到信号调理器，所以要想发展更高性能的传感器
首先需要有高性能的信号调理器。

什么是信号调理？信号调理电路的原理，信号调理模块的功能[导读] 信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

信号调理电路原理信号调理电路往往是把来自的模拟信号变换为用于、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大提高输入信号电平以更好地匹配模拟-数字转换器(ADC)的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号-噪声比。

2.衰减衰减，即与放大相反的过程，在电压(即将被数字化的)超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。
