电气主接线和自用电培训

电气主接线培训教材1. 引言本教材旨在培训电气工程师掌握电气主接线的基本原理和操作方法。

电气主接线是将电源与电气设备连接的关键步骤，合理的主接线设计能够确保电气设备的正常运行和安全性。

2. 电气主接线的基本原理电气主接线是将电源与电气设备之间的连接路径。

在进行电气主接线设计时，需考虑以下几个原理：2.1 线路选择根据电气设备的负荷和电源的容量选择合适的线路。

线路的截面积和材料的选择对电气设备的稳定运行至关重要。

2.2 安全保护主接线中需要设置适当的安全装置，如熔断器、断路器等，以保护电气设备免受过载、短路等损坏。

2.3 接地电气设备必须进行适当的接地，以保证设备运行时的安全性。

2.4 注释和标识对于主接线中的各个部件，需要进行注释和标识，方便后续的维护和管理工作。

3. 电气主接线的操作方法本节将介绍一些常用的电气主接线操作方法，包括：3.1 测量和计算在进行电气主接线之前，首先需要进行一些测量和计算工作，以确定线路的长度、负荷等参数。

3.2 材料准备根据测量和计算得到的参数，准备合适的线缆、接线盒、安全装置等材料。

3.3 线路布置根据实际情况，合理地布置电气主接线线路，尽量减少线路的长度和交叉。

3.4 连接方式根据电气设备的要求，选择合适的连接方式，进行线路的连接和固定。

3.5 安全检查完成电气主接线后，进行安全检查，确保连接稳固、绝缘良好等。

4. 电气主接线的常见问题与解决方法在实际操作过程中，常常会遇到一些电气主接线的问题，本节将介绍一些常见问题及其解决方法，包括：4.1 过载当电气设备的负荷超过线路容量时，会发生过载问题，本节将介绍如何解决过载问题。

4.2 短路当电气设备的电路发生短路时，会导致设备无法正常运行，本节将介绍如何排查和解决短路问题。

4.3 触电电气主接线中存在一定的电压，不当操作或不良设备可能导致触电事故，本节将介绍如何预防和处理触电问题。

5. 电气主接线的维护与管理完成电气主接线后，还需要进行定期的维护和管理工作，以确保线路的可靠性和安全性。

电气主接线和自用电培训在家庭、企业和工业环境中，电力是必不可少的能源。

然而，正确的电气主接线和自用电设置对于确保电路安全、高效运行至关重要。

因此，有必要进行电气主接线和自用电培训，以提高人们对电路设计和安装的理解和技能。

电气主接线概览电气主接线是指将电力传送到住宅、商业和工业设施的过程。

在主接线中，电力从供电点（如电表）进入建筑物，并分配到不同的电路和设备。

主接线通常由电力公司负责到达建筑物外部，而建筑内部的主接线则需要由专业电工设计和安装。

电气主接线的设计应符合当地和国家的电气规范，以确保安全可靠。

主接线应考虑建筑物的负载需求、电流容量、线路长度、过载保护等因素。

任何不当设计或安装都可能导致电路故障、火灾甚至人身伤害。

自用电概述自用电是指在家庭、办公室或工作场所使用的电力系统。

自用电系统包括电路布线、插座、开关、照明设备等，由用户自行安装和维护。

正确安装和使用自用电设备是确保电气安全的重要一环。

自用电系统的设计应考虑建筑物的需求和用途，遵循正确的安装方法和标准。

此外，定期检查和维护自用电设备也是保障电路安全的必要步骤，以避免漏电、短路等问题的发生。

电气培训内容为了提高公众对电气主接线和自用电的了解和技能水平，电力公司、政府部门或专业机构通常会提供相关的培训课程。

这些培训通常包括以下几个方面：1.电气安全意识培训：介绍电气安全的重要性，如何预防电气事故和火灾，正确使用电气设备等。

2.主接线设计和安装培训：讲解主接线的概念、原理、设计要点和安装技巧，以及符合规范的主接线布局和材料选择。

3.自用电设备安装和维护培训：指导如何正确安装和连接插座、开关和灯具，定期检查和维护自用电系统，预防常见问题。

4.紧急情况处理培训：教授在电气故障或事故发生时的应急措施和正确的处理方法，保障人员安全。

电气主接线和自用电培训的重要性参加电气主接线和自用电培训对于公众和电气行业的从业者都至关重要。

以下是培训的重要性所在：•提升安全意识：培训可以帮助人们了解电气安全的重要性，避免常见的电气事故和火灾。

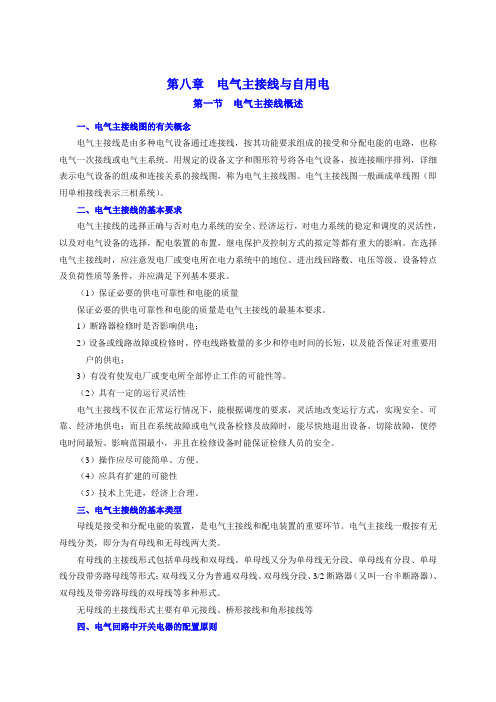

第八章电气主接线与自用电第一节电气主接线概述一、电气主接线图的有关概念电气主接线是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路，也称电气一次接线或电气主系统。

用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。

电气主接线图一般画成单线图（即用单相接线表示三相系统）。

二、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。

在选择电气主接线时，应注意发电厂或变电所在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件，并应满足下列基本要求。

（1）保证必要的供电可靠性和电能的质量保证必要的供电可靠性和电能的质量是电气主接线的最基本要求。

1）断路器检修时是否影响供电；2）设备或线路故障或检修时，停电线路数量的多少和停电时间的长短，以及能否保证对重要用户的供电；3）有没有使发电厂或变电所全部停止工作的可能性等。

（2）具有一定的运行灵活性电气主接线不仅在正常运行情况下，能根据调度的要求，灵活地改变运行方式，实现安全、可靠、经济地供电；而且在系统故障或电气设备检修及故障时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修设备时能保证检修人员的安全。

（3）操作应尽可能简单、方便。

（4）应具有扩建的可能性（5）技术上先进，经济上合理。

三、电气主接线的基本类型母线是接受和分配电能的装置，是电气主接线和配电装置的重要环节。

电气主接线一般按有无母线分类，即分为有母线和无母线两大类。

有母线的主接线形式包括单母线和双母线。

单母线又分为单母线无分段、单母线有分段、单母线分段带旁路母线等形式；双母线又分为普通双母线、双母线分段、3/2断路器（又叫一台半断路器）、双母线及带旁路母线的双母线等多种形式。

电气主接线第一部分概述第二部分第一部分概述一、定义1、电气主接线（主电路）：指发电厂或变电站中的一次设备按照设计要求连接起来，表示生产、汇聚和分配电能的电路。

2、电气主接线图：指电气主接线中的设备用标准的图形符号和文字符号表示的电路图。

二、标准的图形符号和文字符号三、电气主接线图的绘制1、单线图：只将不对称的部分局部用三线图表示（局部的TA才用三相表示；中性线（或接地线）用虚线表示）。

2、标准的电气符号和标号。

3、标示设备的型号和主要技术参数。

四、电气主接线的基本要求1、保证供电可靠性和电能质量2、应力求接线简单，运行灵活和操作方便3、保证运行、维护和检修的安全和方便4、应尽量降低投资，节约运行费用5、满足扩建的要求，实现分期过渡第二部分电气主接线的基本形式变电站的电气主接线，因建设条件、系统状况、负荷需求等多种因素而异。

典型的电气主接线，可分为有母线和无母线两大类。

有母线类主要包括单母线接线，双母线接线等；无母线类主要包括桥形接线、多角形接线盒单元接线。

一、单母线接线变电站主要任务：提供电能，电压变换系统或负荷主接线的基本环节：电源中间环节（母线）引出线母线的作用：汇聚和分配电能（有利于电能的交换）1、不分段的单母线接线1）接线形式：接线特点：整个配电装置只有一组母线，所有电源和引出线均接在母线上，每条引出线都设置断路器QF和隔离开关QS。

2）运行分析：断路器QF的作用：便于投入和切除任意一条进出线。

隔离开关QS的作用：检修断路器QF时保证它与带电部分可靠隔离。

，检修断路器QF时，母线要停电。

若没有母线QSBQF和QS的操作顺序：送电：先合母线侧隔离开关QSB ，再合线路侧隔离开关QSL，最后合断路器QF。

停电：先断断路器QF，再断线路侧隔离开关QSL ，最后断母线侧隔离开关QSB。

3）特点：优点：接线简单，清晰，所用设备少，造价低，运行操作方便，且有利于扩建。

缺点：母线及母线隔离开关故障或检修时，会造成全厂停电。

电气主接线系统电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。

电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离开关、线路等。

它们的连接方式，对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

对一个电厂而言，电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等，从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面，经综合比较后确定。

它的接线方式能反映正常和事故情况下的供送电情况。

第一节 主接线的基本形式600MW 汽轮发电机组电厂有关的基本接线形式有：双母线接线、一个半断路器接线（3／2接线）、桥型接线、单元接线。

一、双母线接线1．一般双母线接线如图1－1所示，它具有两组母线：工作母线Ⅰ和备用母线Ⅱ。

每回线路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线联络断路器（简称母联）QF b 连接，称为双母线接线。

有两组母线后，使运行的可靠性和灵活性大为提高，其特点如下：（1）检修任一组母线时，不会停止对用户连续供电。

例如：检修母线Ⅰ时，可把全部电源和负荷线路切换到母线Ⅱ上。

（2）运行调度灵活，通过倒换操作可以形成不同的运行方式。

当母联断路器闭合，进出线适当分配接到两组母线上，形成双母线同时运行的图1－1 双母线接线2图1－3 双母线分段接线状态。

有时为了系统的需要，亦可将母联断路器断开（处于热备用状态），两组母线同时运行。

此时这个电厂相当于分裂为两个电厂各自向系统送电。

显然，两组母线同时运行的供电可靠性比仅用一组母线运行时高。

（3）在特殊需要时，可以用母联与系统进行同期或解列操作。

当个别回路需要独立工作或进行试验（如发电机或线路检修后需要试验）时，可将该回路单独接到备用母线上进行。

2．带有旁路母线的双母线接线一般双母线接线的主要缺点是：检修线路断路器会造成该回路停电。
