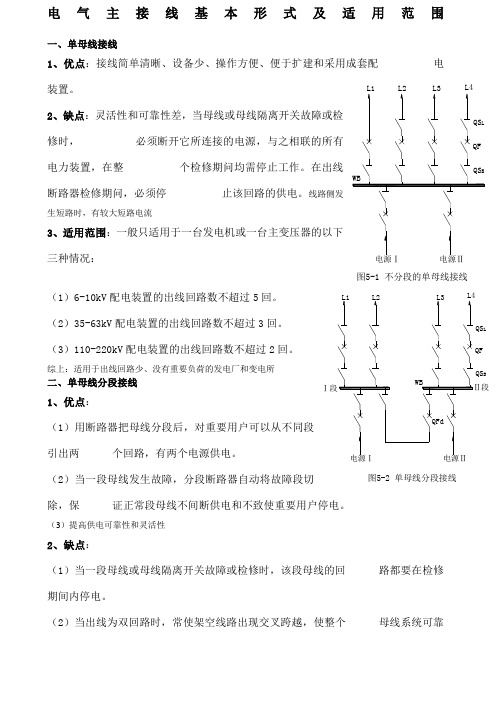

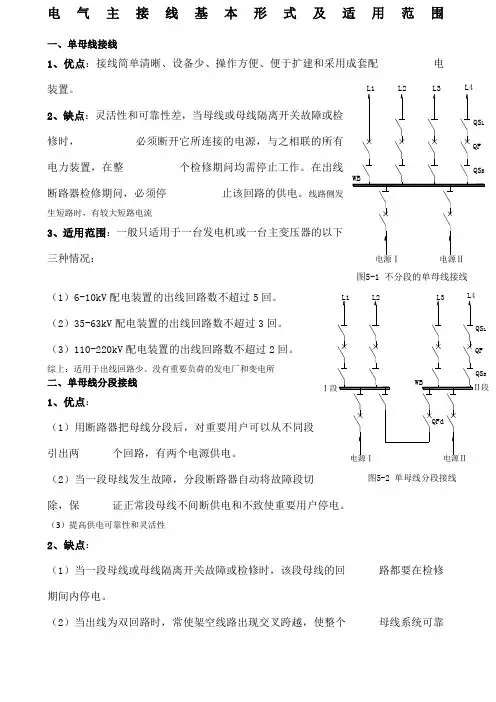

电气主接线基本形式及适用范围一、单母线接线1、优点：接线简单清晰、设备少、操作方便、便于扩建和采用成套配 电装置。
2、缺点：灵活性和可靠性差，当母线或母线隔离开关故障或检修时， 必须断开它所连接的电源，与之相联的所有电力装置，在整 个检修期问均需停止工作。
在出线断路器检修期问，必须停 止该回路的供电。
线路侧发生短路时，有较大短路电流3、适用范围：一般只适用于一台发电机或一台主变压器的以下三种情况： （1）6-10kV 配电装置的出线回路数不超过5回。
（2）35-63kV 配电装置的出线回路数不超过3回。
（3）110-220kV 配电装置的出线回路数不超过2回。
综上：适用于出线回路少、没有重要负荷的发电厂和变电所 二、单母线分段接线1、优点：（1）用断路器把母线分段后，对重要用户可以从不同段引出两 个回路，有两个电源供电。
（2）当一段母线发生故障，分段断路器自动将故障段切除，保 证正常段母线不间断供电和不致使重要用户停电。
（3）提高供电可靠性和灵活性 2、缺点：（1）当一段母线或母线隔离开关故障或检修时，该段母线的回 路都要在检修期间内停电。
（2）当出线为双回路时，常使架空线路出现交叉跨越，使整个 母线系统可靠电源Ⅰ电源ⅡWB L1L2L3L4QF QS BQS L 图5-1 不分段的单母线接线电源Ⅱ电源ⅠWB L2L1L3QS BQF QS L L4QFd Ⅰ段Ⅱ段图5-2 单母线分段接线性收到限制（3）扩建时需向两个方向扩建。
3、适用范围：A变电站有两台主变：（1）6-10kV配电装置出线回路数为6回及以上时。
（2）35-63kV配电装置出线回路数为4-8回时。
（3）110-220kV配电装置出线回路数为3-4回时。
B小容量发电厂的发电机电压配电装置（1）每段母线上所接发电容量为12MW左右（2）每段母线上出线不多于5回三、双母线接线设置有两组母线，其间通过母线联络断路器相连，每回进出线均经一台断路器和两组母线隔离开关分别接至两组母线。
电气主接线母线又称汇流排,是汇集电能及分配电能的重要设备。
1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将他们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又称电气主接线。
在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。
2、电气主接线的类型 电气主接线的主体是电源（进线）回路和线路（出线）回路。
分为有汇流母线和无汇流母线两大类。
以下着重介绍有汇流母线的接线方式。
电气主接线的基本类型如下：⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧⎪⎩⎪⎨⎧角形接线外桥接线内桥接线桥形接线单元接线无汇流母线断路器接线2/3双母带旁路双母线母线简单双母线双母线单母带旁路单母分段简单单母线单母线有汇流母线 3、电气主接线的基本形式（1）单母接线如图为单母接线，各电源和出线都接在一条共同的母线W 上。
每条回路中都装有断路器和隔离开关。
紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。
当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。
然后在QF2两侧挂上接地线，以保证检修人员的安全。
QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。
优点：接线简单清晰，设备少、投资低，操作方便。
缺点：可靠性不高，不够灵活。
具体表现为：a、任一线路断路器检修时，该回路必须停电；b、母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围：6~10KV出线数≤5回；35KV出线数≤3回；110KV出线数≤2回。
（2）、单母分段于单母接线相比，单母分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。
QF闭合，母线并列运行：相当于不分段的单母接线。
第一节电气主接线概述一、电气主接线图的有关概念电气主接线是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路，也称电气一次接线或电气主系统。
用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。
电气主接线图一般画成单线图（即用单相接线表示三相系统）。
二、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。
在选择电气主接线时，应注意发电厂或变电所在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件，并应满足下列基本要求。
（1）保证必要的供电可靠性和电能的质量保证必要的供电可靠性和电能的质量是电气主接线的最基本要求。
1）断路器检修时是否影响供电；2）设备或线路故障或检修时，停电线路数量的多少和停电时间的长短，以及能否保证对重要用户的供电；3）有没有使发电厂或变电所全部停止工作的可能性等。
（2）具有一定的运行灵活性电气主接线不仅在正常运行情况下，能根据调度的要求，灵活地改变运行方式，实现安全、可靠、经济地供电；而且在系统故障或电气设备检修及故障时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修设备时能保证检修人员的安全。
（3）操作应尽可能简单、方便。
（4）应具有扩建的可能性（5）技术上先进，经济上合理。
三、电气主接线的基本类型母线是接受和分配电能的装置，是电气主接线和配电装置的重要环节。
电气主接线一般按有无母线分类，即分为有母线和无母线两大类。
有母线的主接线形式包括单母线和双母线。
单母线又分为单母线无分段、单母线有分段、单母线分段带旁路母线等形式；双母线又分为普通双母线、双母线分段、3/2断路器（又叫一台半断路器）、双母线及带旁路母线的双母线等多种形式。
无母线的主接线形式主要有单元接线、桥形接线和角形接线等四、电气回路中开关电器的配置原则电气回路中的开关电器主要是指断路器和隔离开关。
第⼀章（电⽓主接线）第⼀章电⽓主接线系统电⽓主接线主要是指在发电⼚、变电所、电⼒系统中，为满⾜预定的功率传送⽅式和运⾏等要求⽽设计的、表明⾼压电⽓设备之间相互连接关系的传送电能的电路。
电路中的⾼压电⽓设备包括发电机、变压器、母线、断路器、隔离开关、线路等。
它们的连接⽅式，对供电可靠性、运⾏灵活性及经济合理性等起着决定性作⽤。
对⼀个电⼚⽽⾔，电⽓主接线在电⼚设计时就根据机组容量、电⼚规模及电⼚在电⼒系统中的地位等，从供电的可靠性、运⾏的灵活性和⽅便性、经济性、发展和扩建的可能性等⽅⾯，经综合⽐较后确定。
它的接线⽅式能反映正常和事故情况下的供送电情况。
第⼀节主接线的基本形式600MW 汽轮发电机组电⼚有关的基本接线形式有：双母线接线、⼀个半断路器接线（3／2接线）、桥型接线、单元接线。
⼀、双母线接线 1．⼀般双母线接线如图1－1所⽰，它具有两组母线：⼯作母线Ⅰ和备⽤母线Ⅱ。
每回线路都经⼀台断路器和两组隔离开关分别接⾄两组母线，母线之间通过母线联络断路器（简称母联）QF b 连接，称为双母线接线。
有两组母线后，使运⾏的可靠性和灵活性⼤为提⾼，其特点如下：（1）检修任⼀组母线时，不会停⽌对⽤户连续供电。
例如：检修母线Ⅰ时，可把全部电源和负荷线路切换到母线Ⅱ上。
（2）运⾏调度灵活，通过倒换操作可以形成不同的运⾏⽅式。
当母联断路器闭合，进出线适当分配接到两组母线上，形成双母线同时运⾏的状态。
有时为了系统的需要，亦可将母联断路器断开（处于热备⽤状态），两组母线同时运⾏。
此时这个电⼚相当于分裂为两个电⼚各⾃向系统送电。
显然，两组母线同时运⾏的供电可靠性⽐仅⽤⼀组母线运⾏时⾼。
（3）在特殊需要时，可以⽤母联与系统进⾏同期或解列操作。
当个别回路需要独⽴⼯作或进⾏试验（如发电机或线路检修后需要试验）时，可将该回路单独接到备⽤母线上进⾏。
2．带有旁路母线的双母线接线⼀般双母线接线的主要缺点是：检修线路断路器会造成该回路停电。
电气主接线(一)
一、单选题
1. 4台容量为600MW的机组接入500kV系统，分两期建设。
一期先建2×600MW 的机组并有2回出线，二期工程将再扩建2×600MW的机组，主接线宜采用。
A.双母线接线；
B.桥形接线；
C.四角形接线；
D.一台半断路器接线。
答案：D
2. 当采用少油断路器时，220kV出线和110kV出线在时可采用带专用旁路的旁路母线。
A.220kV四回，110kV六回；
B.220kV五回，110kV七回；
C.220kV二回，110kV五回；
D.220kV三回，110kV六回。
答案：A
3. 小型火力发电厂、发电机中性点采用不接地方式，当与发电机电气上直接连接的6kV回路中单相接地故障电流超过时宜考虑装设消弧线圈。
A.5A；
B.3A；
C.4A；
D.8A。
答案：C
4. 110kV及以上配电装置采用角形接线的条件是。
A.一次建成，最终进出线为3～5回；
B.一次建成，最终进出线为5回以上；
C.需再扩建，一期进出线为3～5回；
D.需再扩建，一期进出线为5回以上。
答案：A
5. 如采用单母线分段接线，在变电所设计中与各级电压出线回路数有关，下列条件合适的是。
A.6～10kV4回以上，35～63kV4回以上，110～220kV2回以上；
B.6～10kV6回以上，35～63kV4～8回，110～220kV3～4回；
C.6～10kV8回以下，35～63kV6回以上，110～220kV2～4回；
D.6～10kV10回，35～63kV4回，110～220kV2回。
答案：B
6.
接线主要使用的电压等级为。
A.220～500kV；
B.220～300kV；
C.300～500kV及以上；
D.110～300kV。
答案：C
7. 在考虑系统新增机组时，一般最大机组容量不超过系统总容量的。
