【CN109889554A】一种多总线协议动态转换方法及装置【专利】

格式：pdf
大小：519.51 KB
文档页数：11

下载文档原格式

【CN109889740A】一种新型的智能射频切换器【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910231683.4(22)申请日 2019.03.26(71)申请人深圳市海拓达电子技术有限公司地址 518000 广东省深圳市龙华区龙华街道清湖社区清庆路1号深圳广播电影电视集团文化创意产业园1栋1101(72)发明人李东江　(74)专利代理机构佛山览众深联知识产权代理事务所(普通合伙) 44435代理人罗智聪(51)Int.Cl.H04N 5/268(2006.01)H04N 17/00(2006.01)H04N 7/10(2006.01)(54)发明名称一种新型的智能射频切换器(57)摘要本发明公开了一种新型的智能射频切换器，包括切换器主体，切换器主体外表面两侧分别设置有射频输入接口和射频输出接口，切换器主体内置单片机处理器，射频输入接口电连接单片机处理器，单片机处理器上内置第一定向耦合器、模数转换器、运算放大器、功率放大器和第二定向耦合器；切换器主体内置有主线路和备用线路，切换器主体内置有信噪比检测模块、增益失真检测模块、相位失真检测模块和左右声道失真检测模块，且信噪比检测模块、增益失真检测模块、相位失真检测模块和左右声道失真检测模块均和单片机处理器信号连接；单片机处理器电连接主线路开关和备用线路开关；本发明实现了智能射频信号的切换。

权利要求书1页说明书3页附图1页CN 109889740 A 2019.06.14C N 109889740A权　利　要　求　书1/1页CN 109889740 A1.一种新型的智能射频切换器，包括切换器主体(1)，其特征在于：所述切换器主体(1)外表面两侧分别设置有射频输入接口(2)和射频输出接口(10)，所述切换器主体(1)内置单片机处理器(3)，所述射频输入接口(2)电连接单片机处理器(3)，所述单片机处理器(3)上内置第一定向耦合器(31)、模数转换器(32)、运算放大器(33)、功率放大器(34)和第二定向耦合器(35)，且所述第一定向耦合器(31)、模数转换器(32)、运算放大器(33)、功率放大器(34)和第二定向耦合器(35)依次电连接；所述切换器主体(1)内置有主线路(8)和备用线路(9)，且所述单片机处理器(3)分别通过主线路开关(81)和备用线路开关(91)连通主线路(8)和备用线路(9)，所述主线路(8)和备用线路(9)信号连接射频输出接口(10)；所述切换器主体(1)内置有信噪比检测模块(4)、增益失真检测模块(5)、相位失真检测模块(6)和左右声道失真检测模块(7)，且所述信噪比检测模块(4)、增益失真检测模块(5)、相位失真检测模块(6)和左右声道失真检测模块(7)均和单片机处理器(3)信号连接；所述单片机处理器(3)电连接主线路开关(81)和备用线路开关(91)。

【CN109889854A】一种数据传输方法、装置及系统【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910180584.8(22)申请日 2019.03.11(71)申请人北京奇艺世纪科技有限公司地址 100080 北京市海淀区海淀北一街2号鸿城拓展大厦10、11层(72)发明人刘志红　(74)专利代理机构北京柏杉松知识产权代理事务所(普通合伙) 11413代理人李欣　马敬(51)Int.Cl.H04N 21/21(2011.01)H04N 21/222(2011.01)H04N 21/238(2011.01)H04N 21/239(2011.01)H04N 21/643(2011.01)H04N 21/647(2011.01)H04N 21/845(2011.01)(54)发明名称一种数据传输方法、装置及系统(57)摘要本发明实施例提供的一种数据传输方法、装置及系统中，采集服务器和收录服务器之间，部署了中继服务器。

收录服务器通过中继服务器，从采集服务器中获取到需要的媒体数据。

其中，采集服务器到中继服务器的数据传输距离和中继服务器到收录服务器的数据传输距离，均小于采集服务器到收录服务器的数据传输距离，且中继服务器能够将接收到的数据包按照顺序转发给收录服务器，能够减少网络波动的影响，提高线路的稳定性，从而提高用户获取到的视频的质量。

权利要求书3页说明书10页附图3页CN 109889854 A 2019.06.14C N 109889854A权　利　要　求　书1/3页CN 109889854 A1.一种数据传输系统，其特征在于，所述系统包括：采集服务器，中继服务器，收录服务器；所述采集服务器到所述中继服务器的数据传输距离和所述中继服务器到所述收录服务器的数据传输距离，均小于所述采集服务器到收录服务器的数据传输距离；所述收录服务器，用于向所述采集服务器发送媒体数据请求；所述媒体数据请求包括媒体流标识；所述采集服务器，用于根据所述媒体流标识获取媒体流的数据包，并根据所述数据包的获取时间，对所述数据包进行组装，得到组装数据包，并对所述组装数据包进行编号，所述编号表示所述组装数据包的组装顺序；将所述组装数据包传输给所述中继服务器；所述中继服务器，用于接收所述采集服务器发送的组装数据包，按照所接收的组装数据包的编号，顺序向所述收录服务器转发所接收的组装数据包。

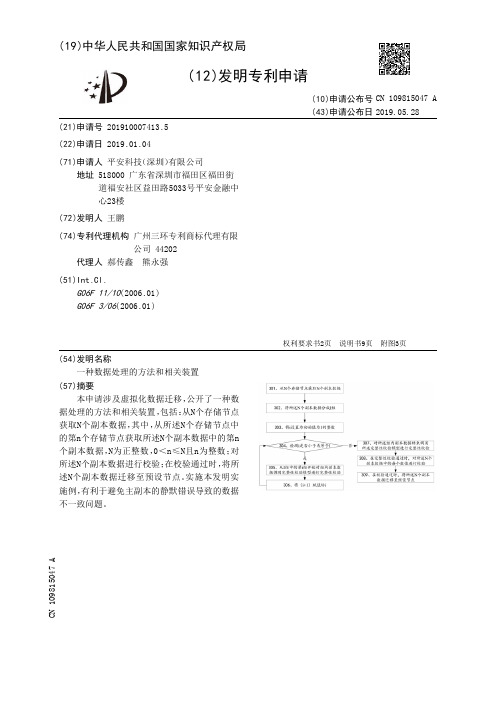

【CN109815047A】一种数据处理的方法和相关装置【专利】

( 57 )摘要本申请涉及虚拟化数据迁移，公开了一种数
据处理的方法和相关装置，包括：从N个存储节点获取N个副本数据，其中，从所述N个存储节点中的第n个存储节点获取所述N个副本数据中的第n 个副本数据，N为正整数，0＜n≤N且n为整数；对所述N个副本数据进行校验；在校验通过时，将所述N个副本数据迁移至预设节点。实施本发明实施例，有利于避免主副本的静默错误导致的数据不一致问题。
＜N ，当N为偶数时，(N/2) ≤M＜N ，则将所述M个副本数据中的任一副本数据迁移至所述预设节点，其中，M正整数；
若所述N个副本数据中有J个副本数据的数值校验一致，且当N为奇数时，J＜((N-1)/ 2) ，当N为偶数时，J＜(N/2) ，则放弃迁移，其中，J为自然数。
7 .根据权利要求6所述的方法，其特征在于，J大于0时，在所述若所述N个副本数据中有 J个副本数据的数值校验一致，且当N为奇数时，J＜((N-1)/2) ，当N为偶数时，J＜(N/2) ，则放弃迁移之后，包括：
读取所述校验响应消息中的所述Q个副本数据；将所述Q个副本数据中的任一副本数据迁移至所述预设节点。 8 .一种数据处理装置，其特征在于，包括：获取模块，用于从N个存储节点获取N个副本数据，其中，从所述N个存储节点中的第n个存储节点获取所述N个副本数据中的第n个副本数据，N为正整数，0＜n≤N且n为整数；校验模块，用于对所述N个副本数据进行校验；迁移模块，用于在校验通过时，将所述N个副本数据迁移至预设节点。 9 .一种数据处理的电子设备，其特征在于，包括处理器、存储器、通信接口以及一个或多个程序，其中，所述一个或多个程序被存储在所述存储器中，并且被配置由所述处理器执行，以执行权利要求1-7任一项方法中的步骤的指令。 10 .一种计算机可读存储介质，其特征在于，所述计算机可读存储介质用于存储计算机程序，所述存储计算机程序被所述处理器执行，以实现权利要求1-7任一项所述的方法。

【CN109889627A】一种CAN总线节点ID自动分配方法及装置【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910230733.7(22)申请日 2019.03.26(71)申请人常州索维尔电子科技有限公司地址 213300 江苏省常州市溧阳市昆仑街道码头西街618号19幢(72)发明人阳威　杨锡旺　(74)专利代理机构常州兴瑞专利代理事务所(普通合伙) 32308代理人肖兴坤(51)Int.Cl.H04L 29/12(2006.01)(54)发明名称一种CAN总线节点ID自动分配方法及装置(57)摘要本发明提供了一种CAN总线节点ID自动分配方法，适用于并行连接于CAN总线网络的一个主机节点和若干从机节点，且主机节点通过用于节点ID配置的信号线将若干从机节点串联为闭合回路，包括：主机节点通过信号线发送PWM信号至与其相连的首位从机节点；主机节点通过信号线接收末位从机节点发送的PWM信号判断ID配置是否完成；从机节点通过信号线发送PWM信号至与其相连的下一级从机节点或主机节点；主机节点和每一从机节点发送的PWM信号频率相同但占空比不同；从机节点根据前一节点发送的PWM信号的占空比设置相应的ID。

权利要求书2页说明书6页附图4页CN 109889627 A 2019.06.14C N 109889627A1.一种CAN总线节点ID自动分配方法，适用于并行连接于CAN总线网络的一个主机节点和若干从机节点，且主机节点通过用于节点ID配置的信号线将若干从机节点串联为闭合回路，其特征在于，包括：主机节点通过信号线发送PWM信号至与其相连的首位从机节点；主机节点通过信号线接收末位从机节点发送的PWM信号判断ID配置是否完成；从机节点通过信号线发送PWM信号至与其相连的下一级从机节点或主机节点；主机节点和每一从机节点发送的PWM信号频率相同但占空比不同；从机节点根据前一节点发送的PWM信号的占空比设置相应的ID。

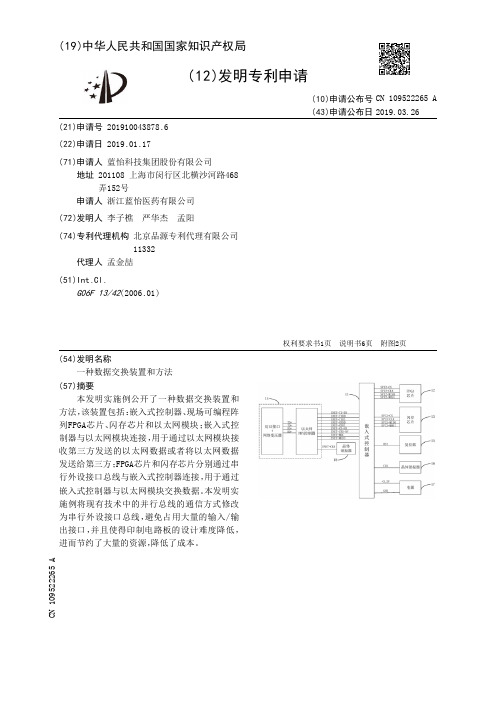

【CN109522265A】一种数据交换装置和方法【专利】

所述FPGA芯片和所述闪存芯片分别通过串行外设接口总线与所述嵌入式控制器连接，用于通过所述嵌入式控制器与所述以太网模块交换数据。
2 .根据权利要求1所述的装置，其特征在于，所述以太网模块包括以太网端口物理层控制器、网络变压器和标准8位模块化接口。 3 .根据权利要求1所述的装置，其特征在于，所述串行外设接口总线为4线制的总线。 4 .根据权利要求1所述的装置，其特征在于，还包括电源，所述电源与所述嵌入式控制器连接，用于为所述嵌入式控制器供电。 5 .根据权利要求1所述的装置，其特征在于，还包括晶体谐振器，所述晶体谐振器与所述嵌入式控制器连接，用于为所述嵌入式控制器提供时钟信号。 6 .根据权利要求1所述的装置，其特征在于，还包括复位器，所述复位器与所述嵌入式控制器连接，用于控制所述嵌入式控制器处于复位状态。 7 .一种数据交换方法，其特征在于，包括：嵌入式控制器获取以太网模块接收的以太网数据；所述嵌入式控制器对所述以太网数据进行数据转换，并将数据转换之后的所述以太网数据通过串行外设接口总线发送给FPGA芯片和/或闪存芯片。 8 .根据权利要求7所述的方法，其特征在于，还包括：所述嵌入式控制器通过串行外设接口总线获取所述FPGA芯片和/或所述闪存芯片中的数据，并对所述数据进行数据转换；所述嵌入式控制器将数据转换之后的所述数据发送给所述以太网模块。 9 .根据权利要求7所述的方法，其特征在于，所述数据转换包括将以太网数据转换为适合串行外设接口总线接口的数据，和/或，将适合串行外设接口总线接口的数据转换为以太网数据。 10 .根据权利要求7所述的方法，其特征在于，所述串行外设接口总线为4线制的总线。
发明内容 [0004] 本发明实施例提供了一种数据交换装置和方法，可以解决现有技术中成本高的技术问题。 [0005] 第一方面，本发明实施例提供了一种数据交换装置，其特征在于，包括：嵌入式控制器、现场可编程阵列FPGA芯片、闪存芯片和以太网模块； [0006] 所述嵌入式控制器与所述以太网模块连接，用于通过所述以太网模块接收第三方发送的以太网数据或者将以太网数据发送给所述第三方； [0007] 所述FPGA芯片和所述闪存芯片分别通过串行外设接口总线与所述嵌入式控制器连接，用于通过所述嵌入式控制器与所述以太网模块交换数据。 [0008] 进一步的，所述以太网模块包括以太网端口物理层控制器、网络变压器和标准8位模块化接口。 [0009] 进一步的，所述串行外设接口总线为4线制的总线。 [0010] 进一步的，所述装置还包括电源，所述电源与所述嵌入式控制器连接，用于为所述嵌入式控制器供电。 [0011] 进一步的，所述装置还包括晶体谐振器，所述晶体谐振器与所述嵌入式控制器连接，用于为所述嵌入式控制器提供时钟信号。 [0012] 进一步的，所述装置还包括复位器，所述复位器与所述嵌入式控制器连接，用于控制所述嵌入式控制器处于复位状态。 [0013] 第二方面，本发明实施例还提供了一种数据交换方法，该方法包括： [0014] 嵌入式控制器获取以太网模块接收的以太网数据； [0015] 所述嵌入式控制器对所述以太网数据进行数据转换，并将数据转换之后的所述以太网数据通过串行外设接口总线发送给FPGA芯片和/或闪存芯片。

【CN109885405A】一种动态分配方法及系统、计算设备及存储介质【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910107921.0(22)申请日 2019.02.02(71)申请人珠海金山网络游戏科技有限公司地址 519000 广东省珠海市高新区唐家湾镇前岛环路325号102室、202室、302室、402室，327号102室、202室，329号302室申请人珠海西山居移动游戏科技有限公司(72)发明人张明　刘文剑　(74)专利代理机构北京智信禾专利代理有限公司 11637代理人吴肖肖(51)Int.Cl.G06F 9/50(2006.01)(54)发明名称一种动态分配方法及系统、计算设备及存储介质(57)摘要本申请提供一种动态分配方法及系统、计算设备及存储介质，其中一种动态分配方法，包括：对目标数据的数据帧分别分配负载，其中，所述负载包括至少一个应用数据的配额；依次执行所述目标数据的数据帧，并在发现当前数据帧出现滞帧迹象的情况下，将当前数据帧中的至少一个应用数据的配额重新分配。

权利要求书3页说明书13页附图6页CN 109885405 A 2019.06.14C N 109885405A权　利　要　求　书1/3页CN 109885405 A1.一种动态分配方法，其特征在于，包括：对目标数据的数据帧分别分配负载，其中，所述负载包括至少一个应用数据的配额；依次执行所述目标数据的数据帧，并在发现当前数据帧出现滞帧迹象的情况下，将当前数据帧中的至少一个应用数据的配额重新分配。

2.根据权利要求1所述的方法，其特征在于，还包括：根据所述目标数据的数据帧中已执行数据帧的负载记录，对所述目标数据的数据帧中未执行数据帧分别分配负载。

3.根据权利要求2所述的方法，其特征在于，在所述已执行数据帧未出现滞帧迹象的情况下，根据所述目标数据的已执行数据帧的负载记录，对所述目标数据的未执行数据帧分别分配负载，包括：根据所述已执行数据帧的负载记录，确定所述未执行数据帧中的所述至少一个应用数据的配额。

【CN209400889U】一种转换装置及采用该转换装置的控制系统【专利】

实用新型内容 [0003] 为了解决上述技术问题，本实用新型的目的是提供一种转换装置。 [0004] 本实用新型的另一目的是提供一种采用该转换装置的控制系统。 [0005] 本实用新型所采用的技术方案是： [0006] 一种转换装置，包括转换模块，所述转换模块的输入端与单片机的PWM输出端连接，所述转换模块用于将单片机的PWM输出转换为DA输出； [0007] 所述转换模块包括第一电阻、第二电阻、第一电容和第二电容； [0008] 所述单片机的PWM输出端与第一电阻的一端连接，所述第一电阻的另一端分别与第二电阻的一端和第一电容的一端连接，所述第二电阻的另一端通过第二电容接地，所述第一电容的另一端接地，所述第二电阻的另一端作为转换模块的输出端。 [0009] 进一步，还包括放大模块，所述放大模块包括放大器和第三电容； [0010] 所述放大器的反向输入端与第二电阻的另一端连接，所述放大器的正向输入端连接至放大器的输出端，所述放大器的输出端通过第三电容接地，所述放大器的输出端作为放大模块的输出端。 [0011] 本实用新型所采用的另一技术方案是： [0012] 一种控制系统，包括单片机、转换装置、电磁比例阀和储气罐，所述单片机的PWM输出端通过转换装置与电磁比例阀的第一输入端连接，所述储气罐的输出端与电磁比例阀的第二输入端连接，所述转换装置采用上述的转换装置。 [0013] 进一步，还包括储胶瓶，所述电磁比例阀的输出端与储胶瓶的输入端连接。 [0014] 进一步，还包括气泵，所述气泵的输出端与储气罐的输入端连接。 [0015] 进一步，还包括喷胶阀，所述储胶瓶的输出端与喷胶阀的输入端连接。 [0016] 本实用新型的有益效果是：本实用新型通过转换模块将单片机输出的PWM ቤተ መጻሕፍቲ ባይዱ出转换为DA输出，将单片机的 PWM信号输出转换为模拟信号输出，在单片机的 DA输出不够时，无需外扩DA芯片，降低了成本；而且本本实用新型的转换装置结构简单，易于实现，能够得到广泛的应用。

【CN109889490A】协议转换设备方法装置以及存储介质【专利】

3
CN 109889490 A
说明书
1/8 页ຫໍສະໝຸດ 协议转换设备、方法、装置以及存储介质
技术领域 [0001] 本申请涉及数据传输技术领域，特别是涉及一种协议转换设备、方法、装置以及存储介质。
背景技术 [0002] 随着科技的不断发展，电子设备的种类也越来越多，其中电子设备用于连接外部设备的接口种类也越来越多，例如，LIN(Local Interconnect Network，内部互联网络)总线作为汽车分布式电子系统的一种低成本串行通讯总线，在需要对汽车上的 LIN器件进行开发或维修时，往往需要通过LIN接口与外部电子设备进行连接，传统技术一般利用转接器实现LIN器件与外部电子设备的连接与数据传输，但是，在实现过程中，发明人发现传统技术中至少存在如下问题：传统转接器的数据转换传输效率低。
其中，所述LIN接口用于接收LIN输入报文，并通过所述上行通信电路、将所述LIN输入报文传输给所述运算控制模块；
所述运算控制模块用于将所述LIN输入报文转换成对应各所述数据接口的数据输出报文，并通过所述下行通信电路、将各所述数据输出报文传输给对应的所述数据接口；各所述数据输出报文的组帧格式相同、且组帧长度相同。
权利要求书2页说明书8页附图5页
CN 109889490 A
CN 109889490 A
权利要求书
1/2 页
1 .一种协议转换设备，其特征在于，包括运算控制模块、上行通信电路、LIN接口以及至少两种数据接口；还包括对应所述数据接口的下行通信电路；
所述LIN接口、所述上行通信电路和所述运算控制模块依次连接；各所述下行通信电路分别连接所述运算控制模块；各所述下行通信电路分别连接对应的所述数据接口；

一种总线切换方法及相关装置[发明专利]

专利名称：一种总线切换方法及相关装置专利类型：发明专利
发明人：莫新虎
申请号：CN201911083315.6
申请日：20191107
公开号：CN111061659A
公开日：
20200424
专利内容由知识产权出版社提供
摘要：本申请公开了一种总线切换方法，包括：根据获取到的功能选择信号输出对应的电平信号；根据所述电平信号将对应的电源管脚连通，以便采用对应的电压对对应的芯片电压管脚进行供电；根据所述电平信号将对应的信号管脚连通，以便采用对应的芯片配置和对应的接口将PCH与BMC之间进行连接，实现总线切换。

通过输出的电平信号连通对应的电源管脚以及信号管脚实现供电电压、芯片配置以及接口的切换，避免对布局进行修改，提高了总线切换的效率。

本申请还公开了一种总线切换装置、控制器以及计算机可读存储介质，具有以上有益效果。

申请人：苏州浪潮智能科技有限公司
地址：215100 江苏省苏州市吴中区吴中经济开发区郭巷街道官浦路1号9幢
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：丁曼曼
更多信息请下载全文后查看。

一种现场总线多协议转换器[实用新型专利]

专利名称：一种现场总线多协议转换器专利类型：实用新型专利
发明人：刘胜,田霂,张兰勇
申请号：CN201420409144.8
申请日：20140723
公开号：CN204031211U
公开日：
20141217
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种针对CAN总线协议、RS-232、RS-485、USB接口和Ethernet总线五种总线协议之间自动进行信息交换的自由转换的现场总线多协议转换器。

一现场总线多协议转换器，包括：核心控制模块、液晶屏显示模块、CAN总线电路模块、RS-232总线电路模块、RS-485总线电路模块、USB接口电路模块、Ethernet总线电路模块。

本实用新型由于FPGA管脚足够多，可以满足五种现场总线的接口需求；其次，FPGA的计算速度快，而且其代码效率高，可以更好地解决多种协议转换时更大的计算量；最后，FPGA的I\O端口由代码实现，无需外接电路，而且可以复用，增加了利用率和工作效率。

申请人：哈尔滨工程大学
地址：150001 黑龙江省哈尔滨市南岗区南通大街145号哈尔滨工程大学科技处知识产权办公室国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910319604.5
(22)申请日 2019.04.19
(71)申请人中国航空无线电电子研究所
地址 200233 上海市徐汇区桂平路432号
(72)发明人路石磊　姜轶　孙远　孙大伟　
刘传益　
(74)专利代理机构中国航空专利中心 11008
代理人王世磊
(51)Int.Cl.
H04L 29/06(2006.01)
(54)发明名称
一种多总线协议动态转换方法及装置
(57)摘要
本发明公开了一种多总线协议动态转换方
法及装置。

该方法包括：接收总线传输来的目标
总线消息；获取所述目标总线消息的当前类型；
获取与所述当前类型对应的目标转换规则；根据
所述目标转换规则，将所述目标总线消息转换为
预设类型；其中，转换前后目标消息的数据不发
生变化。

本发明实施例通过解析识别配置表并解
析配置表内容来实现不同配置下的多总线协议
数据转换，
便捷了多系统综合之间的消息转换。

权利要求书2页说明书5页附图3页CN 109889554 A 2019.06.14
C N 109889554
A
权　利　要　求　书1/2页CN 109889554 A
1.一种多总线协议动态转换方法，其特征在于，包括：
接收总线传输来的目标总线消息；
获取所述目标总线消息的当前类型；
获取与所述当前类型对应的目标转换规则；
根据所述目标转换规则，将所述目标总线消息转换为预设类型；其中，转换前后目标消息的数据不发生变化。

2.根据权利要求1所述的方法，其特征在于，所述目标转换规则包括：当前类型的消息格式、所述预设类型的消息格式、及两者的映射关系。

3.根据权利要求2所述的方法，其特征在于，所述根据所述目标转换规则，将所述目标总线消息转换为预设类型，包括：
按照所述预设类型的消息格式，生成一条所述预设类型的第一空消息；所述第一空消息中存储地址未存储数据；
按照所述当前类型的消息格式，确定所述目标总线消息中的目标存储地址；
按照所述映射关系，将所述目标存储地址存储的目标数据迁移到所述第一一空消息的存储地址，存储后的第一空消息为所述预设格式的目标消息。

4.根据权利要求3所述的方法，其特征在于,当所述预设类型的消息是A664消息时，所述当前类型的消息是A429消息；当所述预设类型的消息是A429消息时，所述当前类型的消息是A664消息。

5.根据权利要求2所述的方法，其特征在于，所述根据所述目标转换规则，将所述目标总线消息转换为预设类型，包括：
按照所述预设类型的消息格式，生成一条所述预设类型的第二空消息；所述第二空消息中存储地址未存储数据；
按照所述当前类型的消息格式去除所述目标总线消息的标识符和结构字段；
按照所述当前类型的消息格式，从去除后的目标总线消息中提取目标数据；
根据所述第二空消息的存储块的空间，将所述目标数据按数据位不整齐部分进行左补齐操作；
根据所述映射关系，将补齐后的目标数据迁移到所述存储地址，存储后的第一空消息为所述预设格式的目标消息。

6.根据权利要求5所述的方法，其特征在于，所述预设类型的消息是A664消息，所述当前类型的消息是RS422消息。

7.根据权利要求2所述的方法，其特征在于，所述根据所述目标转换规则，将所述目标总线消息转换为预设类型，包括：
按照所述预设类型的消息格式，生成一条所述预设类型的第二空消息；所述空消息中存储地址未存储数据；
按照所述当前类型的消息格式，从所述目标总线消息中提取目标数据；
去除所述目标数据中没有实际含义的无用数据位；
根据所述映射关系，将去除后的目标数据迁移到所述存储地址；
按照所述预设类型的消息格式，在迁移后的第二空消息的相应位置增加标识符和结构字段，增加后的第二空消息为所述预设格式的目标消息。

2。
