协议转换器故障分析及处理方法：接口简介：我们常用的接口有E1接口（又叫G.703接口）、以太网接口、V.35接口。
（1）E1端口特性如下：E1接口标准：E1接口符合G.703标准接口码速： 2.048Mbit/s±50ppm码型：HDB3码阻抗：75Ω（非平衡）、120Ω（平衡）连接器：BNC（75Ω不平衡）/ RJ45（120Ω平衡）抖动特性：满足G.742和G.823标准（2）以太网端口特性速率：10M或100M，全双工，半双工完全自适应协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)MAC地址表：可以学习1024个MAC地址以太网总缓存：64MBits SDRAM物理接口：RJ45接口，支持交叉/直通线自适应（3）V.35接口特性速率： 2.048Mbps接口特性：满足V.35标准连接器：DB25孔座连接方式：DCE时钟方式：G.703恢复时钟、内时钟以下介绍各种设备的具体使用说明：一、E1转以太网非成帧协议转换器E1-10/100BT 接口转换器提供ITU-T G.703标准E1接口与10/100Base-T以太网接口转换，10/100Base-T通道将其传送到交换机、HUB、路由器、网桥或其他设备上。
并能通过光端机等传输设备进行传输，联网后两个局域网就成为一个局域网里的两个网段。
前面板分布台式接口转换器前面板图指示灯介绍：设备前面板共有7个指示灯，对应的指示灯指示本地设备工作状态,从左到右面分别为名称颜色状态描述闪烁表示E1口有数据收发DATA 绿色亮/灭表示E1口没有数据接收和发送亮/闪以太网连接上/有数据收发LNK 绿色灭以太网没有连接上亮E1线路信号丢失LOS 红色灭E1线路信号正常亮此设备为不成帧E1,无效LOF 红色灭此设备为不成帧E1,无效亮设备处于测试状态(ANA,DIG,REM,PATT有任一接下时) TEST 黄色灭设备处于正常工作状态PTOK绿色亮PATT 按钮按下时,伪随机码检测正常 灭 PATT 按钮按下时,伪随机码检测不通 闪烁 PATT 按钮按下时,伪随机码检测有误码 PWR 绿色亮电源已接上 灭电源没有接上后面板分布（台式）后面板图（AC 220V ）后面板图（DC -48V ）E1 接口(台式)本设备E1接口提供自适应的75Ω和120Ω两种阻抗，不用设置。
GVE-TG.703/LAN网桥转换器GVE-TplusG.703/V.35/LAN三合一复用器用户手册目录第一章概述1．1前言1．2技术指标第二章安装和使用2．1电源和环境要求2．2前后面板2．3串行接口信号线2．4内部开关设置第三章技术支持第一章概述1．1前言GVE-T是采用ASIC电路设计技术研制的利用1条E1线路传输以太网Ethernet 数据的G.703到以太网桥转换器。
以扩展以太网的传输距离和应用范围。
它配有E1/G.703作为线路接口, G.703可以是成帧N×64Kbps(N=1--31)和无帧2048Kbps，俗称信道化和非信道化，在成帧模式下支持CRC4 ON和OFF，CAS/CCS（30和31时隙）的选择。
传输时钟可以从接收信号G.703线路中复原，也可以是内时钟工作方式。
GVE-T的以太网Ethernet UTP口具备VLAN 802.1 Q功能。
GVE-T满足ITU的G.703、G.704和G.706的要求。
GVE-T具有数据和图象传输的两种模式可供选择。
GVE-T具有本地和远程环路，可以方便用户进行线路测试和故障诊断，以实现端对端的完整性测试。
GVE-T前面板有丰富的指示灯, 显示设备的工作状态及告警信号。
GVE-Tplus是GVE-T的升级产品，是采用ASIC电路设计的最新研制成功的，集多种类型机器于一身的，一种多功能，多用途E1/ G.703到V.35和局域网LAN 口的三合一复用器，也可称为三合一接口转换器。
GVE-Tplus能将E1同时转换成V.35口和局域网LAN口，每个端口的带宽都能设成N×64Kbps(N=1--31)连续的数据流，但两个端口带宽相加必须≤31。
并把它插入到E1的PCM时隙里。
支持CRC4 ON和OFF，CAS/CCS（30和31时隙）的选择。
每个端口速率的分配都有一个独立的五位开关来完成。
GVE-Tplus不仅能设置成GVE-T，而且能把E1全部分配给数据端口V.35，但E1必须是成帧的N×64Kbps(N=1--31)，工作方式可以是内时钟和从时钟，也可以是N×64Kbps(N=1--31)外时钟方式，实现尾接电路。
RC903-V35FE1 V.35至成帧E1接口转换器使用手册（免费下载）北京瑞斯康达科技发展有限公司目录第一章RC903-V35FE1（B版）概述 (3)第二章连接配置 (5)第四章安装与准备工作 (8)第四章开关设置说明 (9)第五章常见故障解答 (13)第一章 RC903-V35FE1（B版）概述一、产品描述RC903-V35FE1是北京瑞斯康达科技发展有限公司出品的V.35转单路透明E1台式接口转换器，适用于V.35设备基于E1网络传输的接口转换器，或称介质转换器。
随着E1线路资源的不断丰富，各种利用E1线路资源用于数据传输的方案被用户普遍接受。
RC903-V35FE1为独立的台式转换器，单独供电，放置与桌面上。
二、产品参数1、E1接口技术指标输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）接口速率：2048Kbps±50ppm编码类型： HDB3电气特性：符合ITU-T G.703建议帧结构：符合ITU-T G.704建议抖动容限：符合ITU-T G.823建议功能特性：完备的线路告警指示、故障转移，及智能自动复位功能2、V.35接口技术指标物理特性：符合V.35接口标准接口类型：ISO 2593阴性连接器（34针母口）工作方式：DCE接口速率：E1成帧模式时，V.35接口速率N×64Kbps（N=1~31）E1透明模式时，V.35接口速率2048kbps三、前面板及指示灯意义其中各指示灯表示接口转换器状态如下：电源指示灯(PWR)：常亮，电源工作正常；反之错误链路中断告警(LOS)：常灭，E1链路接收有信号；反之E1信号丢失链路错误告警(LER)：常亮，本端E1接收信号错误时（包括上游E1链路告警AIS、E1帧失步告警LOF、CRC4校验错）；常灭，正常远端设备告警(RAL)：常亮，远端转换器有LOS或者LER告警远端环回测试(RLP)：常亮，远端E1处于环回状态其中各接口定义如下：E1接口定义如下：TX：BNC座，75欧姆非平衡接口，E1信号输出RX：BNC座，75欧姆非平衡接口，E1信号输入BALANCE：RJ-45座，120欧姆平衡接口，1、2芯输出，5、6芯输入。
1/2/4E1-10/100M 系列协议转换器用户手册安全使用须知协议转换器在设计使用范围内具有良好可靠的性能，但仍应避免人为对设备造成的损害或破坏。
◆仔细阅读本手册，并保存好本手册，以备将来参考用；◆不要将设备放置在接近水源或潮湿的地方；◆不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方；◆电源接头以及其它设备连接件应互相连接牢固，请经常检查；◆连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：1．直流-48V机种：-36V ~-72V2．直流+24V机种：+24 V±15％3．直流-24V机种：-24 V±15％4．交流220V机种：220V±20％，50Hz◆请注意设备清洁，必要时可用软棉布擦拭；◆不要堵塞通风口；◆在下列情况下，请立即断开电源，并与公司联系：1．设备进水；2．设备摔坏或机壳破裂；3．设备工作异常或展示的性能已完全改变；4．设备产生气味、烟雾或噪音。
◆请不要自己修理设备，除手册中有明确指示外。
一、概述n*E1-10/100M系列产品是北京佳特科为科技发展有限公司（）使用自主开发的专用集成电路研制生产的反向复用设备，将以太数据包复用在n路E1中传输，可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。
该产品对E1通道无任何特殊要求，并且能对E1自动容错，当E1通道出现环回，设备自动禁止以太数据的传送，避免影响下游交换机。
配置灵活，维护简单，同时提供完整的网络管理功能。
设备名称E1 以太管理结构E1-10/100M 1 1 有Mini桌面型或19英寸×1U 2E1-10/100M 2 2 有Mini桌面型或19英寸×1U 4E1-10/100M 4 2 有Mini桌面型或19英寸×1U E1-10/100M 4 1 4 有Mini桌面型或19英寸×1U 2E1-10/100M 4 2 4 有Mini桌面型或19英寸×1U 4E1-10/100M 4 4 4 有Mini桌面型或19英寸×1U FE1-10/100M 1 1 有Mini桌面型或19英寸×1U FE1-10/100M 4 1 4 有Mini桌面型或19英寸×1U KE1-10/100M 1 1 有集中式插卡K2E1-10/100M 2 2 有集中式插卡K4E1-10/100M 4 2 有集中式插卡KE1-10/100M 4 1 4 有集中式插卡K2E1-10/100M 4 2 4 有集中式插卡K4E1-10/100M 4 4 4 有集中式插卡KFE1-10/100M 1 1 有集中式插卡KFE1-10/100M 4 1 4 有集中式插卡二、主要特点◆采用大规模芯片，电路简单，功耗低，可靠性高；◆设备均提供1-4路E1配置，E1接口阻抗支持75Ω和120Ω，其中FE1-10/100M、KFE1-10/100M、FE1-10/100M 4、KFE1-10/100M 4支持n×64K（n = 1~31）成帧模式E1；◆1/2/4E1-10/100M提供1-2个10/100 Base-Tx端口；◆1/2/4E1-10/100M 4提供4个10/100 Base-Tx端口，4个以太口可进行本地交换和通道隔离；◆10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；◆E1通道支持内置BERT（Bit Error Rate Test）功能；◆自动探测E1线路环回，告警提示并关闭以太接口，避免影响下游业务；◆支持802.1p优先级功能；◆支持基于802.3x的流量控制功能；◆支持VLAN以太帧透明传输；◆提供1个管理接口，可以灵活设置设备的功能；◆提供1组控制开关，用于设置设备维护测试；◆适应多种电源环境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。
RC903-V35FE1V35至成帧E1接口转换器用户使用手册REV.C北京瑞斯康达科技发展有限公司2005年08月安全注意事项在安装和使用本设备之前，请仔细阅读以下事项，瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。
RC903-V35FE1设备提供符合ITU标准的V.35同步数据接口，在与转换器连接通电使用之前，必须先连接好V.35电缆。
严厉禁止转换器设备与V.35电缆连通的设备在同时通电的情况下带电插拔V.35电缆，以免损坏V.35数据口。
RC903-V35FE1为集成化设备，内含有精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞，请勿自行拆卸或维修，需要拆卸或维修设备时必须在我公司技术人员的指导下按照防静电程序进行操作，如遇问题请与瑞斯康达科技发展有限公司联系。
为了保证设备的安全与运行稳定性，在使用本设备时必须提供良好的接地保护；请勿擅自拆卸设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展有限公司将视擅自拆卸设备为自动放弃保修权利。
目录第一章概述 (3)一、简介 (3)二、主要特点 (3)三、设备编号与对通使用说明 (3)第二章技术指标 (4)一、V.35接口指标 (4)二、E1接口指标 (4)三、使用的电缆类型 (4)四、电源功耗 (4)五、结构特征 (4)六、环境要求 (5)第三章使用方法 (5)一、设备前面板 (5)二、设备后面板 (6)三、设备底面板开关 (8)四、内部跳针定义 (13)五、基本连接方式 (14)第四章设备安装与准备 (15)一、安装准备 (15)二、通电注意事项 (16)三、设备摆放 (16)四、测通 (16)第五章常见故障解答 (17)附录 (18)一、CBL-V35-M34F/M34M-D电缆说明 (18)二、CBL-V35-M34M/M34M-X-D电缆说明 (19)第一章概述一、简介RC903-V35FE1是适用于V.35设备基于E1网络传输的接口转换器。
产品编号：RC903-V35FE1产品名称：瑞斯康达 RC903-V35FE1 产品说明RC903-V35FE1系列台式V.35至成帧E1接口转换器是利用E1线路远距离传输V.35接口信号的通信设备，为路由器到路由器之间的远程连接提供了解决方案。
RC903-V35FE1提供一个V.35接口和一个E1接口，支持N×64Kbps（N=1~32）的传输。
功能特性：◆提供透明和成帧两种工作模式·透明方式时，V.35接口带宽2048Kbps·成帧方式时，V.35接口带宽可设置N×64Kbps（N=1~31）◆ E1接口符合G.704帧结构要求，可根据线路情况调整帧格式选项，支持PCM31、PCM30时隙调整，适用于不同传输系统。
◆提供3种时钟方式：主时钟、从时钟、V.35终端时钟◆故障转移功能，将E1接收侧告警、发送侧告警转移给V.35接口DCD、CTS信号◆ V.35接口收发数据与收发时钟的对应关系可选择，适合不同品牌路由器的要求◆ V.35接口工作方式DCE，采用ISO 2593 阴性连接器（M34针），无需外接转换线◆成帧方式成对使用时，可控制远端E1口环回测试◆成帧方式成对使用时，可让远端的带宽自动跟随本端的带宽设置◆支持E1接口的75欧姆BNC和120欧姆RJ-45可选◆采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高◆小巧结构，置于桌面,物理尺寸：120（宽）×39（高）×156（深）单位：mm◆交流220V/直流-48V电源可选，功耗小于3WE1接口指标：◆比特率：2048Kbps±50ppm◆码型： HDB3◆输入阻抗： 75Ω（非平衡BNC接口）或120Ω（平衡RJ-45接口）◆电气特性：符合ITU-T G.703建议◆帧结构：符合ITU-T G.704建议◆抖动：符合ITU-T G.823建议V.35(DCE)接口指标：◆物理特性：符合V.35接口标准◆接口类型： ISO 2593阴性连接器（34针母口）◆工作方式： DCE◆接口速率： E1成帧模式时，V.35接口速率N×64Kbps（N=1~31）◆ E1透明模式时，V.35接口速率2048kbps。

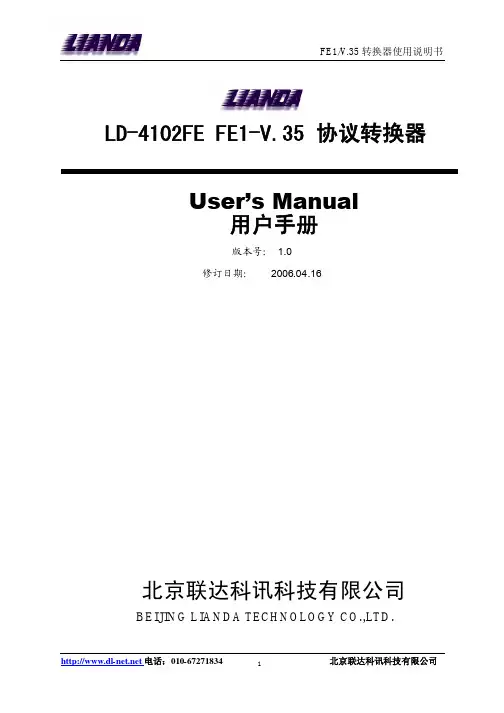

LD-4102FE FE1-V.35协议转换器User’s Manual用户手册版本号： 1.0修订日期：2006.04.16北京联达科讯科技有限公司BEIJING LIANDA TECHNOLOGY CO.,LTD.亲爱的用户，感谢您选择本公司的产品和服务。
请您在使用本机前详细阅读此说明书，以方便您安装使用。
注意：本手册未经本公司的许可，不得任意复制、拷贝、翻译或以其他形式进行发送。
本手册所提及的商标和名称皆属本公司所有。
未经本公司许可而对产品及本说明书进行修改所造成的产品功能不实现、损伤或对其他产品、人造成的影响，本公司将不负任何责任。
对于以合法渠道取得本公司产品的用户，本公司将提供1个月保换、3年保修的服务，但不包括操作不当，人为原因的故障及伤害。
本手册若有任何内容修改或变更，将不另行通知。
版本：2004年9月V3.02005年5月V3.12009年4月V3.2目录一、产品概述 (4)二、产品特性 (4)1，一般特性 (4)2，技术特性 (4)三、功能描述 (5)1，前面板 (5)2，后面板 (8)四、典型应用 (9)五、安装、调试、故障排除及网管 (10)1，准备工作 (10)2，接地 (10)3，安装 (10)4，调试 (10)5，故障排除 (10)6，网管 (11)六、装箱清单 (12)一、产品概述HM-C104FE1/V.35转换器可以用全部或部分E1时隙传输V.35接口数据，带宽64Kbps-2048Kbps。
可广泛应用于计算机网络互连、DDN数据网接入、移动电话网的传输优化，和基于E1的PCM网络的各种传输接入。
注：设备标识和本说明书中提到的转换器、Converter，是同一含义。
二、产品特性1，一般特性·体积：220×165×35mm·重量：900g·电源：220V±20%，-36~-72V·功耗：小于3W·环境温度：0℃-50℃2，技术特性·可实现V.35接口数据在E1线路中透明传输和分时隙传输，带宽范围64Kbps-2048Kbps·分时隙使用时可以任意设置时隙个数和时隙位置·自适应DTE设备发送的数据相位，方便开通·具备多种环回设置功能，方便检测和开通·具备网络管理功能，可监视设备的工作情况和设置设备的工作状态·同时提供非平衡75Ω和平衡120ΩE1接口·具备E1电路的检测功能·E1接口规范完全符合ITU-T G.703、G.704HDB3码型，完备的线路告警指示输出码速率：2048Kbps±50ppm75Ω物理接口采用BNC标准同轴连接器，120Ω物理接口采用RJ45连接器·V.35接口规范接口方式：DCE接口类型：DB25速率：64Kbps-2048Kbps三、功能描述1，前面板下图是HM-C104FE1/V.35转换器的前面板。
前言数据通信标准经协商一致、发表并为众人遵循。
其最终目的是为了确保来自不同国度不同生产厂家的设备之间能实现通信。
遗憾的是，各种通信网络如计算机通信网（LAN或W AN），传统电信网（PSTN）等，由于发展的时期及背景有所不同，再加上其它一些历史原因，很多时候为了实现同一目的却产生了众多不一的标准。
例如：G703、V.35、X.21、V.36、RS-422和RS-530都用于高速通信而且在功能上差异甚微，但它们却有着不同的电气和物理特性。
许多现存的标准妨碍直接通信，要求设备之间有一中介设备。
我公司的协议转换系列产品是针对这一实际问题而设计的，这一系列中所包含的多种多样的转换器能通过在不同接口间提供转换来克服上述矛盾。
根据应用需要，转换形式可包括下列的一种或多种：1.电气的- 转换信号电平；2.物理的- 提供不同型式的插头；3.功能的- 转换信号的功能；4.速率的- 从一种数据速率转换成另外一种。
１目录前言................................ １目录................................. ２FE1/V.35转换器使用说明.................. ３一：功能............................ ３二：参数及指标...................... ３三：工作条件........................ ３四：操作手册........................ ４1：前面板分布................... ４指示灯...................... ４按钮开关.................... ５2：后面板分布................... ７电源部分.................... ７E1插座 ..................... ７V.35数据口.................. ８3：时钟及阻抗设置............... ９4：时隙设置................... １２5：安装步骤................... １４6：故障诊断及排除............. １５7：典型组网方案............... １６２FE1/V.35转换器使用说明一：功能设备除了完成G703与V.35两种接口间的电气上的转换以外，还有速率转换及时隙抽取的功能，也就是从G703 E1中任意抽取指定时隙，组成N*64K（N=1～32）的V.35通道，适用于传输设备的E1通道部分时隙可供利用，而需要传输数据的设备又只有V.35出口的场合，数据接口模式为DCE，可与DTE或DCE设备对接。
二：参数及指标接口码速：N＊64Kbit/s(N=1～32)E1口阻抗75Ω不平衡/120Ω平衡时钟三种时钟方式可选外形尺寸21.5cm ×15cm ×4cm三：工作条件电压 AC180 ～AC240VDC –48VDC +24V功耗<5W工作温度0℃～50℃贮存温度-40℃～+70℃相对湿度95 %无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
３四：操作手册1：前面板分布指示灯前面板共有七个指示灯，从左到右分别为：PWR：绿色，电源指示灯。
TD：黄色，闪亮表示V.35数据口有数据输入，闪烁的速度越快，表示V.35口的速率越高。
RD：黄色，闪亮表示V.35数据口有数据输出，闪烁的速度越快，表示V.35口的速率越高。
E1LOS：红色，E1线路断码告警，常亮表示本端告警。
闪亮表示对端设备有此告警（只有成帧，并且是设备成对使用才会有闪亮功能）。
E1SYL：红色，E1口的输入信号中检测不到帧同步码，当设备工作在不成帧状态时，则不检测E1输入信号中的帧同步码，所以不成帧时无此告警。
常亮表示本端告警。
闪亮表示对端设备有此告警（只有设备成对使用才会有闪亮功能）。
PTOK：绿色，伪随机码检测正常。
TEST：黄色，本设备或对端设备处于测试状态。
如果设备工作于不成帧状态时，则无法检测到对端设备是否处于TEST状态。
４注意：当前面板上除电源灯外的所有灯一起闪亮时，设备可能有以下两种设置错误：第一，两台都处于INT时钟方式，但两端的时隙设置不一致。
第二，两台设备的环回设置使得E1线路形成一个死循环，如两台都按下DIG。
按钮开关前面板上有四个按钮开关，从左到右分别为：ANA：从本端的E1口向V.35口环回，用于检测本端设备及连接线是否正常。
V.35 E1DIG：从本端的V.35口向E1口环回，用于检测对端设备及E1线路.V.35 E1当设备处于成帧状态，并且对端也是FE1/V.35时，可通过同时打下ANA和DIG键来观察对端设备的四个开关的状态，此时E1LOS、E1SYL、PTOK、TEST四个灯分别用于表示对端设备的ANA、DIG、REM、PATT四个键的状态，灯亮则表示对端相应的开关置于ON，灯５灭则表示对端相应的开关置于OFF，此时TD、RD灯则分别用来表示对端的TD、RD灯。
（注：不能同时按下四个键，否则会屏蔽该四个键的功能，指示的四个灯也会全灭。
）REM：命令远端环回，由于该命令必须通过E1线路送到对端才能生效，所以有两种情况此命令无效，第一种：设备工作在不成帧（所有时隙都用来传输V.35口的数据，此时V.35口的速率为2048K）状态；第二种：对端不是本公司设备。
REM状态如下图所示。
本端对端PATT：伪随机码检测：产生伪随机序列码输到E1输出口，并检测E1的输入信号是否符合该序列标准，符合则PTOK灯亮，否则该灯灭。
注意：①：按下前面板上任何一个开关，都会中断正常数据通信业务，转入测试模式。
②：进行PATT模式测试时，必须保证线路形成一环路，否则发出的伪随机序列码无法返回。
６2：后面板分布电源部分电源输入规格有AC和DC两种，请在订货时说明。
设备支持110V、220V、－48V、＋24V四种电压。
允许电源上下波动范围为20％。
如果电源输入插座没有电压值标记，则为220V机型，其它三种电压则有电压值的标记。
请注意直流输入时有正负极性。
无论是－48V还是＋24V都应将机房电源的负极性接入设备的电源输入的负极，机房电源的正极性接入设备电源输入的正极。
E1插座75Ω/RX： 75Ω不平衡E1输入75Ω/TX： 75Ω不平衡E1输出120ΩE1： 120Ω平衡E1输入与输出120Ω口做线方式：为了保证传输距离，减少干扰，尽可能的把两路输入与两路输出做在同一股双绞线中，RJ45座的排序方式如下图：７８1，2，3，4，5，6，7，82、3两脚为输出， 6、7两脚为输入。
其配套的RJ45头插入该RJ45座，排序方式就一一对应，如果对端产品120Ω口输入输出与我公司的一致，做线方式如下：V .35数据口后面板上的DB25孔式插座用作V.35数据口，管脚具体定义见下表： 23 6 7RJ 45 头RJ 45 头6 7 2 3本产品出厂时，随机配件中有一个V.35头，通过此头可将DB25M转换成DB34F，可与DTE设备直接相连，当设备需要与DCE设备相连时，可通过交叉线尾接，订货时请向我公司声明。
3：时钟及阻抗设置时钟及阻抗设置位于设备底部，将设备翻转过来，可看到底板上有一矩形长孔，长孔底下共有五个八位共40位拨动开关。
９设备底视图其中第1到第32位用于设置E1口的时隙，第33到第40位用于控制时钟及E1口阻抗。
１０如表中所示：第33、34两位用于选择时钟，通过这两位开关的组合结果可以在三种时钟方式中任意选择一种.ON，OFF：INT （内时钟，此时设备的发送时钟由内部晶振产生，接收时钟由E1口恢复出来产生）OFF，OFF：INT （内时钟，此时设备的发送时钟和接收时钟都由内部晶振产生）设备工作与这种时钟方式时，必须保证对端设备工作与线路恢复时钟状态。
OFF，ON：EXT（外时钟，此时设备从V.35数据口获取时钟，这种时钟方式常用于与DCE设备对接时，即所谓的尾接方式）ON，ON： LINE(线路时钟，此时设备工作时钟从收E1信号中提取)工作于这种时钟模式时的设备能自动跟踪对端设备的时隙设置。
典型工作模式:V35 V35ROUTER ROUTER１１内时钟线路时钟V35第35、36两位为空位，请置于OFF。
第37、38、39、40位用于设置E1口的阻抗：ON，ON，ON，ON时为75Ω不平衡OFF，OFF，OFF，OFF时则为120Ω平衡。
4：时隙设置设备底部共有40位开关，第1到第32位(第0时隙到第31时隙)用于时隙设置。
１２其中第1位用于控制E1的帧结构为PCM30（CAS）还是PCM31（CCS），ON为PCM30，此时第16时隙不可用，不论第17位开关处于什么状态，第16时隙都不会被选中。
OFF为PCM31，此时第16时隙是否被选中取决于第17位开关是否处于ON。
第2位到第32位分别用于控制第1到第31时隙是否被选中，置于ON则对应的时隙被选中，置于OFF时则对应的时隙未被选中。
V.35口的速率完全取决于被选中的时隙数，例如：第2位开关置于ON，其余开关全部置于OFF，则表示选中第1时隙，此时速率为64K；又如，第2、3两位置于ON，其余开关全部置于OFF，则表示选中1、2两个时隙，速率为2*64K=128K，选中31个时隙时则V.35口的速率为31*64K=1984K。
注意：①两台设备对接，一台工作于INT时钟或EXT时钟，另一台工作于LINE时钟，并且工作于成帧状态时，工作于LINE时钟的设备的时隙设置无效，自动跟踪对端设备，在这种方案下，需要改变设备的V.35口速率或时隙位置，只需要（INT/EXT）端，LINE端会自动跟着改变。
②如果需要将设备工作于不成帧状态，则将第1到第32位开关全部置于OFF，速率即为2048K。
（如果将这32位开关全部打到ON，则V.35口的速率是30*64K=1920K，此时除了１３第0和第16时隙外，其余30个时隙全部被选中）③32位开关中任何一位置于ON时E1信号即处于成帧状态。
④只将第1位打到ON，其它31位全部打到OFF的状态没有任何意义。
典型用法：第1位置于OFF，其余开关则根据时隙的使用情况及V.35口的速率来选择。
5：安装步骤①开箱，根据装箱清单清点箱内设备及配件的型号、数量是否正确并检查所有物品是否完好，如有异常情况请马上与本公司或当地办事处联系。
②检查设备的电源配置，如果是直流输入请注意电压值及正负极。
然后按要求输入电源，并打开电源开关（请在本说明书要求的工作条件下使用该设备）。
③使用前，请先做以下测试：a.检查前面板上所有开关是否置于OFF，此时PWR灯与E1LOS灯亮外，其余灯都应灭。
