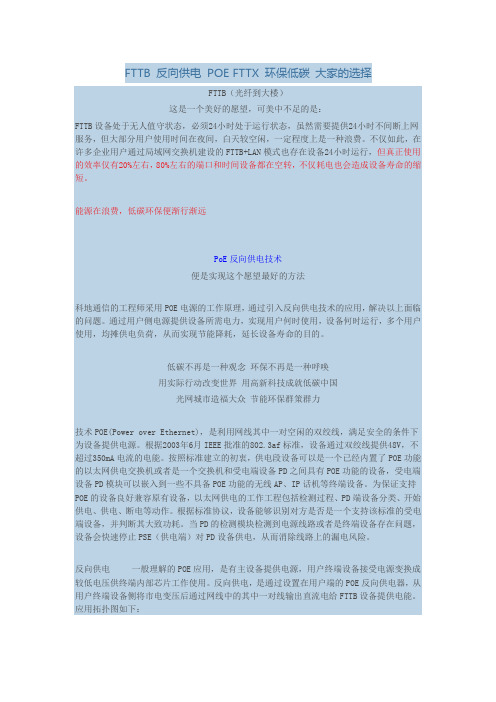

FTTB 反向供电POE FTTX 环保低碳大家的选择FTTB（光纤到大楼）这是一个美好的愿望，可美中不足的是：FTTB设备处于无人值守状态，必须24小时处于运行状态，虽然需要提供24小时不间断上网服务，但大部分用户使用时间在夜间，白天较空闲，一定程度上是一种浪费。
不仅如此，在许多企业用户通过局域网交换机建设的FTTB+LAN模式也存在设备24小时运行，但真正使用的效率仅有20%左右，80%左右的端口和时间设备都在空转，不仅耗电也会造成设备寿命的缩短。
能源在浪费，低碳环保便渐行渐远PoE反向供电技术便是实现这个愿望最好的方法科地通信的工程师采用POE电源的工作原理，通过引入反向供电技术的应用，解决以上面临的问题。
通过用户侧电源提供设备所需电力，实现用户何时使用，设备何时运行，多个用户使用，均摊供电负荷，从而实现节能降耗，延长设备寿命的目的。
低碳不再是一种观念环保不再是一种呼唤用实际行动改变世界用高新科技成就低碳中国光网城市造福大众节能环保群策群力技术POE(Power over Ethernet)，是利用网线其中一对空闲的双绞线，满足安全的条件下为设备提供电源。
根据2003年6月IEEE批准的802.3af标准，设备通过双绞线提供48V，不超过350mA电流的电能。
按照标准建立的初衷，供电段设备可以是一个已经内置了POE功能的以太网供电交换机或者是一个交换机和受电端设备PD之间具有POE功能的设备，受电端设备PD模块可以嵌入到一些不具备POE功能的无线AP、IP话机等终端设备。
为保证支持POE的设备良好兼容原有设备，以太网供电的工作工程包括检测过程、PD端设备分类、开始供电、供电、断电等动作。
根据标准协议，设备能够识别对方是否是一个支持该标准的受电端设备，并判断其大致功耗。
当PD的检测模块检测到电源线路或者是终端设备存在问题，设备会快速停止PSE（供电端）对PD设备供电，从而消除线路上的漏电风险。
光铜协同、快者为王——FTTC/B/D解决方案当前，越来越多的运营商选择基于铜线新技术的解决方案建设超高速宽带网络，华为光纤到室外机柜（FTTC）、光纤到大楼（FTTB）和光纤到门（FTTD）系列化解决方案，即是充分利用现网铜线资源，可满足不同场景不同规格的建网要求。
目前，该系列方案已经服务于包括英国电信、瑞士电信、爱尔兰电信在内的全球领先运营商，帮助运营商快速建设超高速宽带网络，提升网络覆盖率，快速开通业务，实现宽带网络的商业成功。
客户需求宽带网络已经成为信息社会最重要的基础设施，FTTH光纤到户解决方案无疑适合于新建小区。
对于老旧小区的宽带提速，FTTH光纤入户难、建设周期长、建网成本高，给运营商带来了极大挑战，因此，利用现有铜线资源、缩短建网周期、快速开通业务、快速回报投资，成为运营商的主要诉求。
解决方案介绍及其优势华为FTTC/B/D光纤到室外机柜、光纤到大楼和光纤到门系列化解决方案已经全面支持Vectoring铜线新技术，可将传统铜线网络带宽提升到100M以上，带领宽带网络进入“百兆”时代。
同时，华为FTTC/B/D解决方案还能提供一站式交付、智能站点管理、电池自动充放电管理、线路Vectoring带宽预评估等功能。
支持防水和远供电源的室外一体化设备还可以实现站点寻址无忧，帮助运营商快速建设超宽带网络。
正在研发的G.fast铜线新技术将把宽带接入带进“千兆”时代，增强运营商投资铜线建设超宽带网络的信心。
全面支持Vectoring全系列：FTTC/B/D解决方案均已全面支持Vectoring，可实现单板级、系统级和站点级Vectoring，将接入带宽提升至100M以上；目前华为既有业界最大容量FTTC Vectoring解决方案，也有最高密度FTTB/D Vectoring解决方案。
升级快：采用Vectoring大容量背板总线架构，无额外Vectoring互连线，保持所有FTTC/B/D设备外部接口与传统VDSL2一致，可在10分钟内快速实现现网设备Vectoring升级改造。
华为交换机怎么设置为PoE自动模式交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。
华为交换机怎么设置PoE自动模式?华为交换机中想要设置poe模式，该怎么开启呢?下面我们就来看看交换机设置PoE自动模式的教程，需要的朋友可以参考下方法步骤1、配置设备的供电管理模式为自动模式。
2、分别配置GigabitEthernet0/0/1、GigabitEthernet0/0/3和GigabitEthernet0/0/2接口的最大对外输出功率为15W、15W、20W。
设备上功率的设置都以毫瓦(mW)为单位。
3、配置GigabitEthernet0/0/2接口的供电优先级为Critical。
4、配置GigabitEthernet0/0/1接口的供电优先级为High。
5、配置GigabitEthernet0/0/4接口下的设备在每天的10:00到11:00下电。
6、验证配置结果内容。
相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。
交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。
在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。
因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会“学习”新的MAC地址，并把它添加入内部MAC地址表中。
使用交换机也可以把网络“分段”，通过对照IP地址表，交换机只允许必要的网络流量通过交换机。

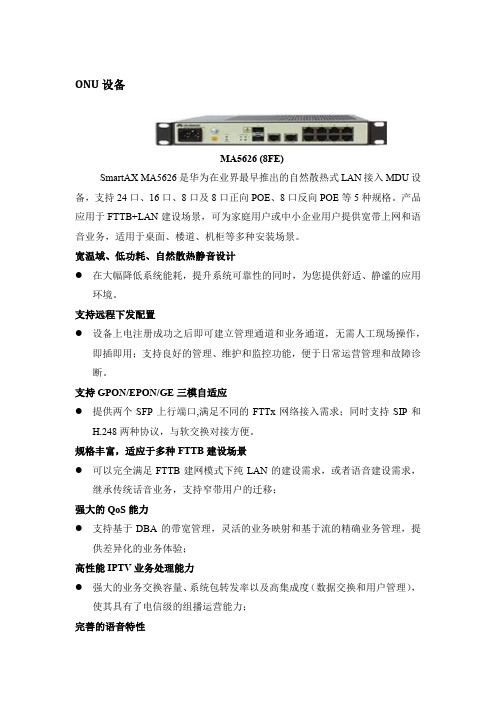

ONU设备MA5626 (8FE)SmartAX MA5626是华为在业界最早推出的自然散热式LAN接入MDU设备，支持24口、16口、8口及8口正向POE、8口反向POE等5种规格。
产品应用于FTTB+LAN建设场景，可为家庭用户或中小企业用户提供宽带上网和语音业务，适用于桌面、楼道、机柜等多种安装场景。
宽温域、低功耗、自然散热静音设计●在大幅降低系统能耗，提升系统可靠性的同时，为您提供舒适、静谧的应用环境。
支持远程下发配置●设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场操作，即插即用；支持良好的管理、维护和监控功能，便于日常运营管理和故障诊断。
支持GPON/EPON/GE三模自适应●提供两个SFP上行端口,满足不同的FTTx网络接入需求；同时支持SIP和H.248两种协议，与软交换对接方便。
规格丰富，适应于多种FTTB建设场景●可以完全满足FTTB建网模式下纯LAN的建设需求，或者语音建设需求，继承传统话音业务，支持窄带用户的迁移；强大的QoS能力●支持基于DBA的带宽管理，灵活的业务映射和基于流的精确业务管理，提供差异化的业务体验；高性能IPTV业务处理能力●强大的业务交换容量、系统包转发率以及高集成度（数据交换和用户管理），使其具有了电信级的组播运营能力；完善的语音特性●支持语音业务、传真业务和Modem业务等基本业务，三方通话、呼叫等待、呼叫转移、主叫号码显示、主叫号码限制等补充业务；高效的管理维护模式●支持免现场软调、远程验收、远程升级打补丁、远程故障定位等多种高效的管理维护方法；绿色节能●选用高效能电源，降低系统能耗；无风扇自然散热，有效降低设备能耗；支持POTS短环路设计，有效降低短距离下端口能耗。
●支持6KV的高防雷能力，支持Type C双PON口保护，确保了设备的可靠性。
●支持正向POE供电，满足FTTW建设时Wi-Fi终端取电的问题；支持反向POE供电，解决FTTB建设时楼道取电难的问题。
FTTH解决方案FTTH（Fiber to the Home）是指光纤到家，是一种宽带接入技术，将光纤线路直接延伸到用户家庭，提供高速、稳定的网络连接。
相比传统的ADSL（Asymmetric Digital Subscriber Line）和电缆网络，FTTH具有更高的带宽和更低的延迟，为用户提供更好的网络体验。
下面将详细介绍FTTH解决方案。
一、基础设施建设：1.光纤网络建设：FTTH解决方案的核心是光纤网络的建设，需要铺设光纤线路到用户家庭。
这包括光缆敷设、线路连接和信号测试等工作。
2.光纤交换机建设：光纤交换机是光纤网络的核心设备，用于处理、传输和控制数据的流动。
建设光纤交换机可以实现光纤网络的接入和分配。
二、宽带接入服务：1.高速互联网接入：FTTH解决方案可以提供高速、稳定的互联网接入服务，支持用户进行高清视频观看、在线游戏、视频会议等高带宽应用。
2. IPTV服务：基于FTTH解决方案，电信运营商可以提供IPTV （Internet Protocol Television）服务，用户可以通过网络收看高清、交互式的电视节目。
4.远程办公服务：FTTH解决方案可以支持远程办公，用户可以通过高速网络连接到公司网络，实现远程办公和数据传输。
三、智能家居应用：1.家庭网络：FTTH解决方案可以支持家庭网络的布局和管理，用户可以通过智能设备和手机等终端连接家庭网络，实现家庭设备的互联互通。
2.家庭安防：基于FTTH解决方案，用户可以接入智能安防设备，如摄像头、门窗监控器、烟雾报警器等，实现远程监控和报警功能。
3.智能家电：通过FTTH解决方案，用户可以接入智能家电设备，如智能电视、智能音箱、智能空调等，通过网络远程控制和管理。
四、其他增值服务：1.云存储服务：FTTH解决方案可以提供云存储服务，用户可以将数据储存在云服务器上，实现数据备份和远程存取。
2.在线教育服务：基于FTTH解决方案，教育机构可以提供在线教育服务，学生可以通过高速网络远程学习。
FTTH解决方案一、背景介绍随着互联网的快速发展和用户对高速宽带的需求不断增加，光纤到户（FTTH）解决方案成为了目前最为先进和高效的宽带接入技术之一。
FTTH解决方案采用光纤作为传输介质，将光信号转换为数字信号，实现了高速、稳定和可靠的宽带接入。
二、技术原理FTTH解决方案主要由三部分组成：光纤传输系统、光接入网和用户终端设备。
1. 光纤传输系统：光纤传输系统是FTTH解决方案的核心，主要由光纤光缆、光纤交换机和光纤分光器组成。
光纤光缆负责将光信号从传输点传输到用户终端，光纤交换机用于光信号的交换和转发，光纤分光器则用于将光信号分配给不同的用户。
2. 光接入网：光接入网是用户与光纤传输系统之间的连接通道，主要由光纤分配器、光纤终端盒和光猫组成。
光纤分配器将光信号从光纤传输系统引入到用户住宅或办公楼内，光纤终端盒用于光纤的连接和分配，光猫则将光信号转换为数字信号供用户终端设备使用。
3. 用户终端设备：用户终端设备是用户进行宽带接入和使用的设备，主要包括计算机、手机、电视等。
用户可以通过网线或Wi-Fi连接光猫，实现对宽带网络的访问和使用。
三、优势和特点FTTH解决方案相比传统的宽带接入技术具有以下优势和特点：1. 高速宽带：由于采用光纤作为传输介质，FTTH解决方案具有极高的传输速度和带宽，可以满足用户对高速宽带的需求，实现更快的网页浏览、视频播放和文件下载等功能。
2. 低延迟：光信号在光纤中传输速度快，传输延迟低，用户可以获得更加流畅的网络体验，特别是在进行在线游戏、视频会议等对实时性要求较高的应用时。
3. 抗干扰性强：光纤传输不受电磁干扰和信号衰减的影响，可以在复杂的电磁环境下保持稳定的传输质量，提供更加可靠和稳定的宽带接入服务。
4. 长距离传输：光纤传输距离远，可以实现几十公里乃至上百公里的长距离传输，满足不同地理位置用户的宽带接入需求。
5. 容量大：光纤的传输容量远远大于传统的铜线，可以满足未来大数据、云计算等高带宽应用的需求。
MA5626 (8FE)SmartAX MA5626是华为在业界最早推出的自然散热式LAN接入MDU设备，支持24口、16口、8口及8口正向POE、8口反向POE等5种规格。
产品应用于FTTB+LAN建设场景，可为家庭用户或中小企业用户提供宽带上网和语音业务，适用于桌面、楼道、机柜等多种安装场景。
宽温域、低功耗、自然散热静音设计在大幅降低系统能耗，提升系统可靠性的同时，为您提供舒适、静谧的应用环境。
支持远程下发配置设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场操作，即插即用；支持良好的管理、维护和监控功能，便于日常运营管理和故障诊断。
支持GPON/EPON/GE三模自适应提供两个SFP上行端口,满足不同的FTTx网络接入需求；同时支持SIP和两种协议，与软交换对接方便。
规格丰富，适应于多种FTTB建设场景可以完全满足FTTB建网模式下纯LAN的建设需求，或者语音建设需求，继承传统话音业务，支持窄带用户的迁移；强大的QoS能力支持基于DBA的带宽管理，灵活的业务映射和基于流的精确业务管理，提供差异化的业务体验；高性能IPTV业务处理能力强大的业务交换容量、系统包转发率以及高集成度（数据交换和用户管理），使其具有了电信级的组播运营能力；完善的语音特性支持语音业务、传真业务和Modem业务等基本业务，三方通话、呼叫等待、呼叫转移、主叫号码显示、主叫号码限制等补充业务；高效的管理维护模式支持免现场软调、远程验收、远程升级打补丁、远程故障定位等多种高效的管理维护方法；绿色节能选用高效能电源，降低系统能耗；无风扇自然散热，有效降低设备能耗；支持POTS短环路设计，有效降低短距离下端口能耗。
支持6KV的高防雷能力，支持Type C双PON口保护，确保了设备的可靠性。
支持正向POE供电，满足FTTW建设时Wi-Fi终端取电的问题；支持反向POE 供电，解决FTTB建设时楼道取电难的问题。
即插即用的业务发放模式支持远程配置下发，设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场配置，即插即用；提高了业务发放效率，降低了部署成本；业务仿真和远程故障定位功能降低了运维成本；绿色节能设计则提升了节能效率和网络盈利能力。
