华为存储双活数据中心规划设计指南
- 格式：pdf
- 大小：841.93 KB
- 文档页数：25
下载文档原格式
合集下载
双活数据中心解决方案-通用
双活数据中心解决方案-通用1·引言在现代信息化时代，数据中心的高可用性和可靠性成为各个行业组织所追求的目标。
为了实现数据中心的高可用性，双活数据中心解决方案被广泛采用。
本文将介绍双活数据中心解决方案的通用架构和实施步骤。
2·概述2·1 解决方案概述双活数据中心解决方案是通过在两个地理位置相距较远的数据中心之间进行数据实时同步，以确保当一个数据中心发生故障时，另一个数据中心可以无缝接替其工作，保证业务系统的连续性运行。
2·2 设计目标双活数据中心解决方案的设计目标包括：●提供连续性的业务运行。
●最小化数据中心之间的数据同步延迟。
●最大化数据恢复速度。
●确保数据的一致性。
3·架构设计3·1 主备数据中心双活数据中心解决方案通常由一个主数据中心和一个备份数据中心组成。
主数据中心负责处理实时业务请求，备份数据中心作为主数据中心的镜像，并负责处理当主数据中心故障时的业务请求。
3·2 数据同步机制为了实现数据中心间的实时数据同步，双活数据中心解决方案通常采用以下机制：●数据异步复制。
●数据同步模式。
●数据冲突解决策略。
4·实施步骤4·1 前期准备在实施双活数据中心解决方案之前，需要进行以下准备工作：●确定主备数据中心的位置和网络架构。
●评估主备数据中心之间的网络带宽和延迟。
●确定数据同步机制和数据冲突解决策略。
4·2 网络连接实施双活数据中心解决方案需要建立可靠的网络连接，确保主备数据中心之间的数据实时同步。
4·3 数据同步配置配置数据同步机制，并根据实际需求进行性能调优和容错配置。
4·4 故障切换测试在实施双活数据中心解决方案之后，需要进行故障切换测试，确保备份数据中心能够无缝接替主数据中心的工作。
4·5 系统监控和运维建立有效的系统监控和运维机制，对主备数据中心进行实时监控，并定期进行数据中心切换和巡检。
双活数据中心规划设计
五、存储层设计
1. 基于EMC VPLEX METRO的存储架构设计
相同的信息 不同的位置 随处访问 动态移动性 自动故障切换 零 RPO + 零 RTO
SAN网络
SAN网络
VPLEX
数据中心1
EMC 和非 EMC 阵列
VPLEX
WITNESS
Federated AccessAnywhere
生产中心1
DWDM LB-A 服务器区
远端分支机构 运营商
生产中心2
DWDM LB-B
服务器区

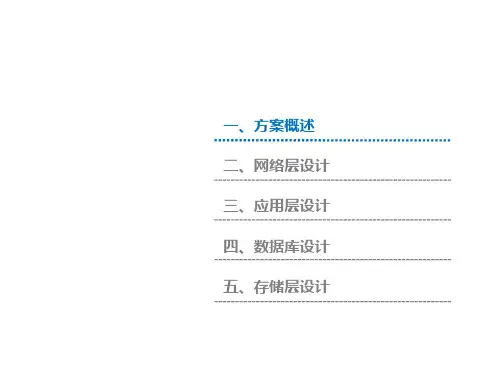

一、方案概述 二、网络层设计 三、应用层设计 四、数据库设计 五、存储层设计
三、应用工作站
负载均衡器1
Cluster 局域网
负载均衡器2
三、应用服务器设计
2. 负载均衡实现示意图
客户端工作站
192.168.0.3---http:/www…….
1
2
4
局域网
3
ERP,公文、专 卖、营销……
DNS服务器 身份认证服务器
负载均衡器
192.168.0.3 （VIP）
应用服务器1 192.168.0.1
应用服务器2 192.168.0.2
一、方案概述 二、网络层设计 三、应用层设计 四、数据库设计 五、存储层设计
远端若干分支机构 运营商
生产中心2
DWDM
服务器区
二、网络设计
2. 网络协议示意图
本地办公大楼
生产中心1
生路成由树协协议议图图
运营商
远端若干分支机构
OSPF AreaX 生产中心2
DWDM OSPRFstAprea0 DWDM
LB-A
华为双活数据中心解决方案
个VIS集群，为两数据中心主机业务同时提供读写服务。
同时，在数据中心A和数据中心B配置同等级和同容量的磁 盘阵列。 两个数据中心的磁盘阵列都由VIS集群接管，利用VIS镜像
VIS集群 WAN
SAN
SAN
技术对两中心的磁盘阵列做镜像冗余配置，实现两个数据
中心存储数据实时镜像，互为冗余。任意数据中心故障， 数据零丢失。
1.
VIS故障恢复
2.
Storag Storage e arrays
Storage arrays
自动重组集群
上层业务无影响
Page 9
3.
数据中心A
HUAWEI TECHNOLOGIES CO., LTD. HISILICON SEMICONDUCTOR
数据中心B
单中心阵列故障
HUAWEI ENTERPRISE ICT SOLITIONS A BETTER WAY 故障和恢复场景
构建永不宕机的信息系统
—— 华为双活数据中心
目录
1 2 华为双活数据中心解决方案
HUAWEI ENTERPRISE ICT SOLITIONS A BETTER WAY
案例分享
HUAWEI TECHNOLOGIES CO., LTD. HISILICON SEMICONDUCTOR
Page 1
华为双活数据中心端到端技术架构
单中心主机
单中心VIS
单中心阵列
单数据中心
同城链路
故障切换
Oracle Oracle
VMware
VMware
Oracle
Oracle
VMware
VMware
RAC1 RAC2
1.
华为存储双活方案
华为存储双活方案简介在企业级存储系统中，数据的高可用性和业务的连续性非常重要。
华为存储双活方案提供了一种实现存储系统高可用性和业务连续性的解决方案。
本文将详细介绍华为存储双活方案的原理、特点以及部署步骤。
方案原理华为存储双活方案基于主备复制技术，在两个不同的数据中心部署两个存储系统，分别作为主节点和备节点。
主节点负责接收和处理业务数据的写操作，同时将数据通过复制技术同步到备节点。
备节点只负责接收并处理业务数据的读操作。
当主节点发生故障时，备节点会接管主节点的角色，并继续提供业务服务。
在华为存储双活方案中，主备节点之间通过高速网络连接，采用同步复制技术确保数据的一致性。
当主节点写入一条数据时，会先将数据写入本地存储，并通过网络将数据发送到备节点进行复制。
备节点会确认收到数据后，才会给主节点发送确认消息。
这种同步复制技术保证了主备节点数据的一致性，同时也避免了数据丢失的情况。
特点华为存储双活方案具有以下几个特点：高可用性华为存储双活方案采用主备复制技术，通过备节点接管主节点的角色，实现存储系统的高可用性。
当主节点发生故障时，备节点可以立即接管并继续提供业务服务，不会中断用户的访问。
业务连续性华为存储双活方案可以保证业务的连续性，当主节点发生故障时，备节点会立即接管并继续处理业务请求。
用户可以无感知地继续访问存储系统，不会造成业务中断。
数据一致性华为存储双活方案中的主备节点通过同步复制技术确保数据的一致性。
当主节点写入一条数据时，会先将数据写入本地存储，并通过网络将数据发送到备节点进行复制。
备节点会确认收到数据后，才会给主节点发送确认消息。
这种同步复制技术保证了主备节点数据的一致性，避免了数据丢失的情况。
部署灵活性华为存储双活方案可以根据实际需求进行灵活部署。
用户可以根据业务规模和数据中心的分布情况，在不同地点部署主备节点，以实现全球范围内的高可用性和业务连续性。
部署步骤下面将详细介绍华为存储双活方案的部署步骤：步骤一：选择主备节点根据业务规模和数据中心的分布情况，选择适合的主备节点。
华为双活数据中心解决方案讲解
大二层互通网络，跨数据中心VM配置双活应用，使用虚拟化网关提供的镜像卷作为共享存储
Weblogic
vCenter Server
SQL
node1 MSCS
AD
vm vm vm vm vm vm
管理集群
APP…vm…. vm vm vm vm vm vm vm vm
业务集群
SQL node2 MSCS
vm vm vm vm vm vm
访问自动漂移和均衡
业务访问效果
• 业务访问负载均衡 • 虚拟机分布按业务压力自动均衡 • 故障自动切换访问 • Weblogic可动态扩展 • 单数据中心故障恢复后，虚拟机
自动回切
HIUSIALIWCOENI STEEMCIHCONNODLUOCGTOIERS CO., LTD.
Page 3
后端应用的双活（Oracle RAC）
IP/FC网络
IP/FC网络
VIS集群仲裁盘
第三方仲裁站点
HIUSIALIWCOENI STEEMCIHCONNODLUOCGTOIERS CO., LTD.
Page 5
存储层双活设计(基于磁盘阵列)
HUAWEI ENTERPRISE ICT SOLITIONS A BETTER WAY
数据中心A
Oracle Clusterware（集群软件）
Operating System
Operating System
Operating System
Shared Storage
服SERVICE1
PREFERRED
SERVICE2
AVAILABLE
HIUSIALIWCOENI STEEMCIHCONNODLUOCGTOIERS CO., LTD.
华为存储双活规划设计指南
⑤ Transfer Ready
RTT-1
⑧ Status Good
RTT-2
站点 A
站点 B
双活通数用据方中案：心写定IO义在传输的双端要经历“Write
Command”和“Data Transfer两次交互
100KM传输链路有2次RTT（往返延时）
FastWrite
主机
OceanStor V3 存储
优选阵列模式
优选阵列模式（适用于同城双活场景）
该模式可大幅减少跨站点访问，从而减少传输时 延 远距离部署场景 UltraPath上指定站点A主机优先访问站点A阵列， 指定站点B主机优先访问站点B阵列。IO只会在优先 阵列下发
方案扩展性设计
站点A
主备容灾解决方案
站点B
站点A
架构升级 业务不断
双活数据中心解决方案
OceanStor V3 存储
主机
100KM
① Command ② Ready ③ Data Transfer
8G FC/10GE
⑤ Status Good
RTT-1
站点A
站点B
FastWrite：通过私有协议优化，将“写命令”和“写 数据”合并为一次发送，跨站点写IO交互次数减少一 半
100KM传输链路仅1次RTT，整体业务性能提升30%
容量规划
现网需要实施双活 的生产容量
判断数据中心1是否 需要扩容
确定数据中心2存储 规划
收集当前用户需要实 施双活的所有LUN的 规划和配置信息，比 如LUN容量和RAID配 置。
根据客户当前容量使用 情况以及业务发展要求， 为客户提供建议，保证 扩容后存储满足未来3-5 年数据增量。如果为接 管友商异构存储，通常 有一定使用年限，建议 客户在华为存储上扩容。
华为存储双活规划设计指南
HyperMetro仲裁设计
组合故障场景
QS
S1
S2
QS
S1
S2
QS
S1
S2
QS
S1
S2
QS
S1
S2
QS
S1
S2
处理结果
故障场景：S1与QS、S2与QS链路同时或先后中断 处理结果：S1 、S2继续运行，自动进入静态优先模式
故障场景：阵列间、S2与QS间链路同时或先后中断 处理结果：S2失效，S1站点继续运行
数据初始同步时间减小90%，数据初始同步链 路带宽占用减小90%
FastWrite —双写性能优化
主机t
通用方案
OceanStor V3存储
OceanStor V3存储
主机
100KM
① Write Command ② Transfer
Ready ③ Data Transfer
8G FC/10GE
目录
1. HyperMetro双活原理 2. HyperMetro功能特性介绍 3. 双活交付前信息收集 4. 交付方案规划和设计 5. 交付及基础操作
HyperMetro数据一致性保障
数据中心A
主 机
应用集群
数据中心B
主 机
跨站点双活AA集群 双活LUN分布式锁互斥
阵 列 A 双活成员LUN
阵 列 B 双活成员LUN
故障场景：S1故障，同时S2与QS间链路中断 处理结果：S1、S2失效，业务中断
故障场景：QS故障后、S2再故障 处理结果：QS故障后，S1、S2继续运行，并自动进入静态优先模式；S2再 故障，S1继续运行 故障场景：QS故障后，S2再故障 处理结果：QS故障后，S1、S2继续运行，并自动进入静态优先模式；S1再 故障，S2失效，业务中断 故障场景：QS故障后，阵列间链路再中断 处理结果：QS故障后，S1、S2继续运行，并自动进入静态优先模式；阵列 间链路再故障，S2失效、S1继续运行
双活数据中心规划设计

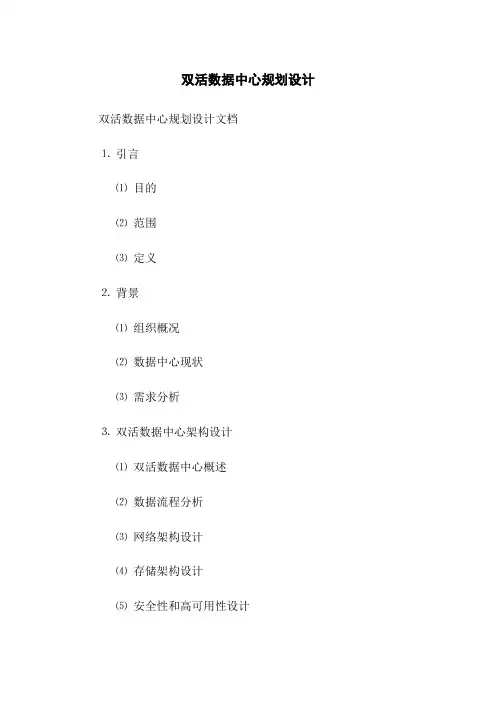

双活数据中心规划设计双活数据中心规划设计文档⒈引言⑴目的⑵范围⑶定义⒉背景⑴组织概况⑵数据中心现状⑶需求分析⒊双活数据中心架构设计⑴双活数据中心概述⑵数据流程分析⑶网络架构设计⑷存储架构设计⑸安全性和高可用性设计⑹容灾和故障恢复设计⒋双活数据中心基础设施设计⑴地理位置选择⑵电力供应设计⑶冷却系统设计⑷网络连接设计⑸计算设备选型⑹存储设备选型⑺安全设备选型⒌参数配置和容量规划⑴服务器数量和配置⑵存储容量规划⑶网络带宽规划⑷功耗和散热规划⒍实施计划⑴项目里程碑⑵活动计划⑶资源分配⒎风险管理和备份策略⑴风险识别与分类⑵应对措施和预案⑶备份策略和恢复方案⒏测试计划与验证⑴测试目标与方法⑵系统集成测试⑶容灾演练与验证⒐项目交付与验收⑴交付标准⑵验收标准和程序⑶文档交付和培训⒑附件附件1：数据中心平面图附件2：网络架构图附件3：存储架构图附件4：容灾和故障恢复流程图法律名词及注释：●数据保护：数据保护是指对数据进行保护和备份，以防止数据丢失、被篡改或意外损坏。
●数据隐私：数据隐私是指个人或组织对其个人信息的隐私权和数据保护的要求。
●可用性：可用性是指系统或服务处于可正常使用状态的能力。
●法规合规：法规合规是指组织履行法律、法规、政策和行业标准等法规要求的过程和实践。
●机密性：机密性是指信息只能被授权的个人或组织访问和使用的属性。
●容灾：容灾是指在发生灾害或故障时，确保系统或服务继续运行的能力。
●故障恢复：故障恢复是指将系统或服务从故障状态恢复到正常状态的过程。
●网络安全：网络安全是指保护计算机网络不受未经授权的访问、破坏、篡改或泄露的保护措施。
●业务连续性：业务连续性是指在发生灾害或故障时维持组织关键业务的能力。
华为 双活数据中心解决方案
双活数据中心解决方案目录1.行业背景 (3)2.系统建设原则及思路 (3)3.技术方案 (5)双活数据中心基础架构设计 (5)双活数据中心网络设计 (6)双活数据中心系统设计 (6)双活数据中心系统优势 (9)浪擎CDP，最可靠的CDP (9)ACDP-恢复速度最快的CDP (10)ACDP-强大的复制,恢复.容错功能 (10)ACDP-支持报警和一键切换 (11)其他优势 (12)1.行业背景随着全球化信息技术的发展，信息化已经成为各个单位的关注热点，各行各业都在进行着信息化的改革。
信息化系统已经成为企业核心竞争力的关键条件之一。
企业信息化的时代也发生了翻天覆地的变化。
为适应我国改革开放和社会主义现代化建设的新形势对公安执法提出的新要求国家提出了以“公安信息化工作”为核心，以“科技强警”为目标的国家信息化工程—“金盾工程”的建设要求。
“金盾工程”既全国公安信息化工程，是国家电子政务建设“十二金”中重要的一部分，主要是利用现代化信息通信技术增强我国公安机关的统一指挥，快速反应，协同作战，打击罪犯的能力，以适应公安机关动态管理和打击罪犯的需要。
随着金盾工程在全国的展开信息技术的广泛应用，公安信息化建设全面加快各种业务系统的陆续建设投入使用产生了大量的数据。
随着业务数据的增加和应用数据的依赖性的增强，数据已经成为开展业务不可缺少的基础。
数据的有效汇集，集中管理，综合分析以及容灾备份的需要等处理要求日益提高。
因此，通过管理机制与技术手段相结合保障数据的一致性和业务的连续性在建设公安系统容灾机制中势在必行。
2.系统建设原则及思路1)绿色容灾，减少对生产系统的影响双活数据中心在实施和使用的过程中对原有的生产系统、硬件系统、网络系统会造成一定的影响，有的容灾系统可能需要在冻结原有的生产系统的情况下进行数据的复制；有的容灾系统可能要对硬件、网络环境进行改造，改造成系统所要求的条件；有的容灾系统对生产服务器的CPU、内存、网络等资源占用较大，这些影响或者改造对原有的系统和数据都存在一定的风险性。
华为双活数据中心解决方案
应用A访 问service1
数数 据据
中中
心心
VIP2
A
B
Service1
应用B访问 service2
VIP3 Service2
Node1
Listener1 Instance1
Listener2 Instance2
Listener3 Instance3
Node3
ASM（自动存储管理）
Oracle Clusterware（集群软件）
vSphere • 配合负载均衡设备实现 Weblogic
访问自动漂移和均衡
业务访问效果
• 业务访问负载均衡 • 虚拟机分布按业务压力自动均衡 • 故障自动切换访问 • Weblogic可动态扩展 • 单数据中心故障恢复后，虚拟机
自动回切
后端应用的双活（Oracle RAC）
VIP1 Service1
VIS
Storage arrays
数据中心B
故障切换
1. 单中心主机突发故障 2. RAC、VMware集群自动检测故障 3. Oracle业务切换，虚拟机自动迁移
访问分离减少缓存融合 • 访问分离
› 为了避免跨数据中心进行数据的交互，建议在Oracle RAC层创建不同的service，实现业务分离。
› 通过Oracle RAC透明应用程序故障切换（TAF）的 PREFERRED功能设置应用只访问本地实例；同时设 置远端数据中心的实例为AVAILABLE，只有本地 实例都故障才切换到远端实例。
故障和恢复场景 单中心主机 单中心VIS 单中心阵列 单数据中心 同城链路
Oracle Oracle
VMware VMware
RAC1 RAC2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为存储双活数据中心规划设计指南目录 (3)1.华为一体化双活数据中心方案概述1.1.跨中心部署架构 (4)1.2.同机房部署架构 (6) (9)2.华为一体化双活数据中心方案设计1.3.故障域设计 (10)1.4.组网设计 (11)1.4.1.管理网络 (11)1.4.2.存储层主机访问网络 (12)1.4.3.跨中心传输网络 (15)1.4.4.双活复制网络 (16)1.5.应用层设计 (16)1.5.1.数据库集群 (17)1.5.2.虚拟化集群 (19)1.6.多路径规划 (20)1.7.存储层设计 (21)1.8.仲裁设计 (22)1.华为一体化双活数据中心方案概述双活数据中心是指两个数据中心共享存储、网络以及服务器资源，两个数据中心可以同时对外提供服务，整个系统具有业务负载均衡和自动故障切换能力，能够最大限度保证业务持续运行不中断，为业务提供最高级别的业务连续性。
当客户业务需要存储同时提供SAN和NAS双活能力时，而由于业务之间存在的关联性，两者不可以完全割裂，此时我们称为SAN&NAS一体化双活。
例如：某业务由两个业务系统同时提供服务才可以提供服务，其中一个业务系统使用SAN存储，另一个业务系统使用NAS存储，此时，两者均正常运行才可以提供服务。
如果仅仅提供SAN存储双活能力，当单套存储系统故障，NAS无法访问时，将导致业务中断。
存储双活作为整个系统的核心基础架构平台，主要解决以下两个核心问题。
1.两个数据中心间数据实时同步，确保单中心存储部件故障时，零数据丢失（RPO=0）和自动切换。
为了达到这样的目标，NAS除了数据实时同步外，还要保证配置和锁的实时同步。
系统运行过程中，文件系统权限、共享等配置变更支持实时镜像，故障发生时双活自动切换后能立即使用。
2.提供可同时被两个数据中心主机访问的存储共享资源，从而实现主机应用集群的跨站点部署，保证异常情况下，应用的自动切换（RTO≈0）。
图1-1SAN&NAS一体化双活逻辑架构示意图1.1.跨中心部署架构跨中心的两套存储阵列均提供SAN和NAS存储空间，配置为双活Pair。
其中，SAN双活根据业务要求配置双活一致性组，按一致性组进行切换和仲裁；而NAS双活根据业务要求部署不同的租户，按租户粒度进行双活切换和仲裁。
SAN双活由主机层多路径负责主机到存储间具体IO下发路径的管理，推荐配置本地优先路径策略；NAS双活在主机上挂载由存储提供的文件系统网络路径，该路径同一时刻仅在其中一套存储上处于网络激活状态。
SAN和NAS双活只需要配置一台仲裁服务器即可，它们同属于一个双活域。
根据客户组网形态，主要有以下两种组网架构：IP+FC图1-2SAN&NAS一体化双活存储层部署架构示意图存储阵列间同时配置SAN双活和NAS双活时，无需单独为其中一个增值特性配置双活复制链路。
为了双活数据同步性能，同时避免不同类型链路性能差异影响业务，复制链路只能配置一种类型。
SAN&NAS一体化双活为此类组网时，双活复制链路仅需配置FC链路即可，跨中心的IP网络仅作为应用主机跨中心访问NAS存储使用。
每个控制器至少提供2个以太网端口用于主机访问NAS存储，至少提供2个FC 端口用于主机访问SAN存储，至少提供2个FC端口用于双活数据复制。
全IP图1-3SAN&NAS一体化双活存储层部署架构示意图（全IP）全IP组网架构时，SAN&NAS一体化双活跨中心部署时如图2-3所示。
SAN双活与NAS双活共用跨中心IP链路为双活复制链路，如果有其它FC交换机可以作为跨中心传输使用时，亦可单独配置FC链路为双活复制链路。
1.2.同机房部署架构数据中心内两套存储阵列均提供SAN和NAS存储空间，配置为双活Pair。
其中，SAN双活根据业务要求配置双活一致性组，按一致性组进行切换和仲裁；而NAS 双活根据业务要求部署不同的租户，按租户粒度进行双活切换和仲裁。
SAN双活由主机层多路径负责主机到存储间具体IO下发路径的管理，推荐配置全局负载均衡策略；NAS双活在主机上挂载由存储提供的文件系统网络路径，该路径同一时刻仅在其中一套存储上处于网络激活状态。
SAN和NAS双活只需要配置一台仲裁服务器即可，它们同属于一个双活域。
根据客户组网形态，主要有以下两种组网架构：IP+FC图1-4SAN&NAS一体化双活存储层部署架构示意图存储阵列间同时配置SAN双活和NAS双活时，无需单独为其中一个增值特性配置双活复制链路。
为了双活数据同步性能，同时避免不同类型链路性能差异影响业务，复制链路只能配置一种类型。
SAN&NAS一体化双活为此类组网时，双活复制链路仅需配置FC链路即可，支持阵列通过FC直连组网；IP网络仅作为应用主机访问NAS存储使用。
每个控制器至少提供2个以太网端口用于主机访问NAS存储，至少提供2个FC 端口用于主机访问SAN存储，至少提供2个FC端口用于双活数据复制。
全IP图1-5SAN&NAS一体化双活存储层部署架构示意图全IP组网架构时，SAN&NAS一体化双活在数据中心内部署时如图2-5所示。
SAN双活与NAS双活共用IP链路为双活复制链路，如果有FC端口可以作为数据传输使用时，推荐配置FC链路为双活复制链路。
需要注意的是：SAN和NAS不能使用阵列上相同的以太网端口与主机连接。
2.华为一体化双活数据中心方案设计SAN&NAS一体化双活数据中心方案为了确保用户业务连续性，需要根据业务提供相应的基础设施双活和冗余能力。
除应用层集群部署防止应用层单点故障业务中断外，还需要考虑的内容主要涉及以下几个方面：1.故障域：存在单点故障源的区域，例如电源，制冷。
2.组网：主要涉及跨中心网络，主机与阵列间业务网络，仲裁网络及端口规划。
3.应用：跨中心集群部署上的注意事项及其它要求。
4.多路径：路径策略设置建议。
5.存储：存储仲裁优先、一致性组，租户，磁盘和Pool规划建议。
6.仲裁：部署位置及IP网段规划。
2.1.故障域设计跨中心部署双活图1-6双活故障域规划图中所示黄色区域为故障域。
在相同的故障域中的所有设备，存在同时发生故障的可能性，此时业务将无法持续不中断运行。
如图3-1所示，3个故障域各自独立，不存在相同故障源。
为了避免问题发生，规划要点在于故障源的识别，常见的有：1.仲裁服务器不能与任意一个数据中心共用相同供电系统，如果无法避免，供电故障时，双活业务将中断。
2.存储复制网络与仲裁网络要充分考虑网络隔离，不能同时故障。
3.仲裁网络禁止使用VRRP主备网关配置。
4.仲裁服务器是虚拟机时，该虚拟机不能运行在该双活方案存储提供的LUN上。
仲裁服务器是物理机时，不能使用该双活方案存储提供的LUN作为SAN Boot的OS盘。
本地部署双活双活在单数据中心内部署时，由于故障域无法隔离，只能提供设备级或者机架级的可靠性。
为了尽可能提供更高的业务连续性，常见要注意的有：1.仲裁服务器是虚拟机时，该虚拟机不能运行在该双活方案存储提供的LUN上。
仲裁服务器是物理机时，不能使用该双活方案存储提供的LUN作为SAN Boot的OS盘。
2.仲裁网络禁止VRRP主备网关配置。
2.2.组网设计2.2.1.管理网络管理网络指双活方案各物理设备在设备管理时使用的网络，它的主要作用有两个：1.设备正常运行时，日志、告警上报和巡检；2.设备发生故障时，管理员登录设备进行异常状态确认和修复。
存储设备的管理网络目前除了支持进行设备管理外，还可以配置用于仲裁。
管理网络如果用于仲裁，只能两种配置方式：1.两套阵列管理端口和仲裁服务器仲裁端口使用相同网段。
2.两套阵列管理端口分别使用不同网段，且各自与仲裁服务器仲裁端口三层互通，每套阵列管理端口的网关均在各自数据中心内。
2.2.2.存储层主机访问网络使用FC交换机级联进行跨中心组网时，如果数据中心间距离超过级联光模块传输距离（博科或者华为交换机单模光模块最大支持25km），需要通过多模光模块对接波分传输设备，以支持更远的传输距离。
主要业务网络可能包括以下几种：●主机访问存储的网络。
●阵列间双活复制网络。
●主机集群心跳网络。
●主机的业务网络。
我们重点关注的是1和2两项。
3和4则是与应用集群诉求相关，由应用提供商提供部署要求：时延、距离和丢包参数等。
Oracle RAC集群其官方要求节点间时延<1ms，其它数据库集群建议与其保持一致，如有差异请以应用提供商的要求为准。
跨中心双活组网为了尽可能为业务提供最佳的业务连续性，任意一台业务主机要求与两套双活存储有全冗余交叉路径。
如果主机与跨中心存储没有配置逻辑路径，双活发生仲裁时，业务不能保证在原中心继续提供服务，最常见的如虚拟化集群，则会导致虚拟机发生跨中心的HA迁移。
图1-7业务主机与存储间网络（NAS）●每个数据中心内两台以太网交换机堆叠组网。
●主机双端口绑定，交换机上对应端口绑定。
●阵列上每个控制器上两个端口绑定（同一块卡）。
●跨中心每两台交换机间至少1条级联链路。
图1-8业务主机与存储间网络（SAN）●每个数据中心内两台FC交换机不级联，各自独立。
●主机上两个FC端口各连接本数据中心一台FC交换机。
●阵列上每个控制器上两个FC端口各连接本数据中心一台FC交换机。
●跨中心每个交换平面的交换机间至少1条级联链路。
●阵列上用于前端业务主机访问的端口不作为阵列间复制使用。
●如果SAN组网也是IP组网时，交换机与NAS共用，但是阵列用于业务主机访问的端口不能与NAS共用端口。
本地双活组网在单数据中心内部署时，与跨中心部署组网有所不同，只需要双交换机冗余部署即可。
图1-9业务主机与存储间网络（NAS）●数据中心内两台以太网交换机堆叠组网。
●主机双端口绑定，交换机上对应端口绑定。
●阵列上每个控制器上两个端口绑定（同一块卡）。
图1-10业务主机与存储间网络（SAN）●数据中心内两台FC交换机不级联，各自独立。
●主机上两个FC端口各连接一台FC交换机。
●阵列上每个控制器上两个FC端口各连接一台FC交换机。
●阵列上用于前端业务主机访问的端口不作为阵列间复制使用。
●如果SAN双活是IP组网时，交换机可以与NAS双活共用，但是阵列用于业务主机访问的端口不能与NAS共用端口。
2.2.3.跨中心传输网络近距离传输两个数据中心距离在光模块支持的范围内，且单模光纤或者裸纤数量足够时，可以使用交换机直接与对端数据中心SAN网络交换机级联，实现双活的近距离组网。
长距离传输网络波分设备使用场景：●跨中心长距离传输超过交换机上级联端口传输距离上限时（例如博科和华为FC交换机单模光模块传输距离上限25km）。
●跨中心使用裸纤连接，且裸纤数量不足以支持业务层和存储层网络跨中心级联要求时，例如，标准的双活组网，跨中心裸纤至少要求4对。
