数控铣床技能大赛试题及图纸

数控铣床技能大赛试
题及图纸

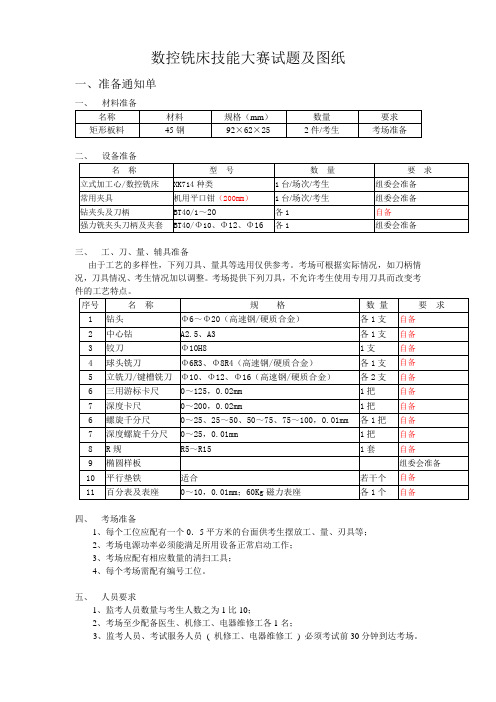

数控铣床技能大赛试题及图纸
一、准备通知单
一、材料准备
二、设备准备
三、工、刀、量、辅具准备
由于工艺的多样性，下列刀具、量具等选用仅供参考。

考场可根据实际情况，如刀柄情况，刀具情况、考生情况加以调整。

考场提供下列刀具，不允许考生使用专用刀具而改变考件的工艺特点。

四、考场准备
1、每个工位应配有一个0．5平方米的台面供考生摆放工、量、刃具等；
2、考场电源功率必须能满足所用设备正常启动工作；
3、考场应配有相应数量的清扫工具；
4、每个考场需配有编号工位。

五、人员要求
1、监考人员数量与考生人数之为1比10；
2、考场至少配备医生、机修工、电器维修工各1名；
3、监考人员、考试服务人员 ( 机修工、电器维修工 ) 必须考试前30分钟到达考场。

二、练习题变量尺寸（L1=12、L2=22、L3=46、L4=70）。

FANUC数控铣床编程实例19-技能大赛试题从下面零件图可以看出，工件以ø120×40棒料为毛坯，需要加工正反两面及侧面。

零件正面第二面由于毛坯是圆柱体，可以先在有圆柱凸台的一面铣削工艺凸台（两侧铣台阶）。

工步1：铣削工艺凸台将零件按下图安装下面是走刀轨迹参考程序T01M6G90G54G40G43H1G00Z100M03S2500 M08X27Y-10G00Z5G1Z-4F500G1G41Y9F30D1 X-27G40Y-10G0Z100T0M6M9M5M30仿真结果将工件刚刚加工好的一面向下，并垫在垫铁上，以确保加工的第二个侧面与之平行。

使用相同的程序加工第二侧，结果如下工步2：铣削零件上表面工件装夹如下，坐标原点设在工件上表面中心。

可以使用磁力表座架百分表盘表找正。

走刀轨迹参考程序T2M6G90G54G40G43H2G00Z100M03S2500 M08X90Y-40G00Z5G1Z0F500G1X-90F50Y0X90Y40X-90G0Z100 T0M6 M9M5M30仿真结果工步3：铣削零件六边形凸台走刀轨迹如下，原点仍设置在工件上表面中心。

在一条水平的直线边中间圆弧切入，保证刀具下刀时在工件范围之外，所以切入圆弧设为25，刀具直径20。

顺时针走刀，切削为顺铣。

编程时直接编程至六边形的各个顶点，使用圆角功能加工。

切入切出使用直角坐标编程，六边形使用极坐标编程。

参考程序T3M6G90G54G40G43H3G00Z100M03S2500 M08G00X0Y-72.6G1Z-5F500G1G41X25F300D1 G3X0Y-47.6R25 G16G1X55Y-120,R3 Y-180,R3Y-240,R3Y-300,R3Y-360,R3Y-60,R3X47.6Y-90G15G3X-25Y-72.6R25 G01G40X0G0Z100M9M5M30仿真结果工步4：铣削凸台各角六个开口槽可以使用旋转功能加工这六个小区域，下面是其中一个的走刀轨迹。

数控铣床技能大赛试题及图纸
一、准备通知单
二、设备准备
三、工、刀、量、辅具准备
由于工艺的多样性，下列刀具、量具等选用仅供参考。

考场可根据实际情况，如刀柄情况，刀具情况、考生情况加以调整。

考场提供下列刀具，不允许考生使用专用刀具而改变考件的工艺特点。

四、考场准备
1、每个工位应配有一个0．5平方米的台面供考生摆放工、量、刃具等；
2、考场电源功率必须能满足所用设备正常启动工作；
3、考场应配有相应数量的清扫工具；
4、每个考场需配有编号工位。

五、人员要求
1、监考人员数量与考生人数之为1比10；
2、考场至少配备医生、机修工、电器维修工各1名；
3、监考人员、考试服务人员( 机修工、电器维修工) 必须考试前30分钟到达考场。

二、练习题变量尺寸（L1=12、L2=22、L3=46、L4=70）。

选送单位准考证号姓名机位编号………考………生………答………题………不………准………超………过……此……线第一届全国数控技能大赛数控铣/加工中心软件应用竞赛样题(职工组)注意事项1．请选手在试卷的标封处填写您的工作单位、姓名和准考证号2．选手须在每题小格内声明所使用的CAD/CAM系统（模块）名称和版本号3．上机做题前须先在本机的硬盘D上以准考证号为名建立自己文件夹并注意随时保存文件4．竞赛结束前须在指定地址备份所有上机结果5．考试时间为120分钟题号一二三总分审核人分数得分评分人一．根据图示尺寸，完成零件的三维曲面或实体造型（建模），并以准考证号加ma为文件名，保存为所用CAD/CAM系统的造型文件（本题满分5分）CAD/CAM软件名称版本号选送单位准考证号姓名机位编号………考………生………答………题………不………准………超………过……此……线CAD/CAM软件名称版本号………考………生………答………题………不………准………超………过……此……线序号加工方式（轨迹名称）刀具类型刀具材料刀具主要参数（mm）主轴转速(rpm)进给速度(mm/min)切削深度（mm）安全高度(mm)加工余量(mm)走刀方式补偿方式刀次刀具直径刀角半径刀刃长度1 造型思路三维空间造型，目前大多数都是根据二维图纸来做的。

所以如何很好的理解二维三视图是能否做出实体造型的第一步。

俗话说“胸有成竹”，这和做绘画、雕塑等进行形象思维工作的特点是一样的。

我们就是要根据二维图纸首先在脑子里建立起我们要做的造型的空间形状，然后根据脑中建立的模型、二维图纸提供的数据和CAXA制造工程师软件提供的造型功能，确定用什么样的造型方法来做造型，这是我们在做三维造型时的一般思维规律。

如果在图纸都没有理解的情况下着急去做造型，只能收到事倍功半的效果。

如果我们能够更进一步了解一下要做的零件的用途，功能等方面的情况，也会对正确理解图纸、做造型、避免错误的产生有很大的益处。

数控铣理论知识竞赛样题(doc 7页)全国第一届数控技能大赛数控铣（加工中心）理论知识竞赛样题注意事项1. 请在试卷的标封处填写您的工作单位、姓名和准考证号2. 请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容3. 考试时间为90分钟题号一二三四总分审核人分数得分评分人再以外圆为基准磨内孔，这是遵循（）的原则。

A）基准重合B）基准统一C）自为基准D）互为基准12．将钢加热到发生相变的温度，保温一定时间，然后缓慢冷却到室温的热处理叫（）。

A）退火B）回火C）正火D）调质13．球头铣刀的球半径通常（）加工曲面的曲率半径。

A）小于B）大于C）等于D）A，B，C都可以14．用水平仪检验机床导轨的直线度时，若把水平仪放在导轨的右端；气泡向右偏2格；若把水平仪放在导轨的左端，气泡向左偏2格，则此导轨是( )状态。

A）中间凸 B）中间凹 C）不凸不凹 D）扭曲15．一般情况，制作金属切削刀具时，硬质合金刀具的前角（）高速钢刀具的前角。

A.大于B.等于C.小于D. 都有可能16．刀具的选择主要取决于工件的结构、工件的材料、工序的加工方法和（）。

A）设备 B）加工余量C）加工精度D）工件被加工表面的粗糙度17．下列形位公差符号中（ B ）表示同轴度位置公差。

图-118．某轴直径为Ø30mm，当实际加工尺寸为Ø29.979mm时，允许的最大弯曲值为（）mm。

A）0 B）0.01 C）0.021 D）0.015 19．FANUC系统中，程序段G17G24G90X100.0中，X指令是（）A）X轴座标位置B）极坐标原点到刀具中心距离C）旋转中心D）镜像轴20．在数控铣床的（）内设有自动松拉刀装置，能在短时间内完成装刀、卸刀，使换刀较方便。

A）主轴套筒B）主轴C）套筒D）刀架21．HNC-21M系统中，程序段G51X0Y0P1000中，P指令是（）A）子程序号B）缩放比例C）暂停时间D）循环参数22．数控机床由四个基本部分组成：（）、数控装置、伺服机构和机床机械部分。
