整流变压器与中频炉专用变压器的区别

整流变压器简介整流变压器（Rectifier Transformer）是一种用于变压变流电力系统中的特殊类型变压器。

它主要应用于交流输电系统中，将交流电转换为直流电。

工作原理整流变压器的工作原理与普通变压器类似，都是基于电磁感应原理。

它由两部分组成：变压器和整流装置。

变压器部分用于将输入电压从高压转换为适当的低压，以便满足整流装置的要求。

整流装置由一组整流阀组成，其中每个整流阀采用二极管或可控整流装置（thyristor）构成。

整流装置负责将交流电转换为直流电。

整流变压器的输入侧连接到电力系统的交流电源，输出侧连接到直流负载。

通过整流过程，变压器把输入电压转换为适合直流负载的电压。

整流变压器可以根据需要提供不同的电压和功率输出。

特点1. 高效能整流变压器具有较高的能量转换效率。

它能够将交流电转换为直流电，并在转换过程中减少能量损耗。

这使得整流变压器在高效的电力传输和分配中发挥关键作用。

2. 可调性整流变压器可以调整输出电压和功率，以适应不同的应用需求。

通过控制整流装置的工作方式，可以实现电压和功率的调节和控制。

3. 保护功能整流变压器具有完善的保护功能，能够保护整流装置和负载不受电力系统中的异常条件影响。

它可以监测电压和电流，检测过电压、过电流等故障，并及时采取措施实现保护和安全断电。

应用领域整流变压器主要用于以下领域：1. 电力系统在电力系统中，整流变压器用于将变压器的交流电转换为直流电，以供直流负载使用。

它广泛应用于交流输电系统中的变电站、工业领域、核电站等场所。

2. 电子设备在电子设备中，整流变压器用于供电和电源管理。

它可以通过变换电压和调整功率，为电子设备提供稳定、高效、可靠的直流电源。

3. 交通运输在轨道交通领域，整流变压器用于电力牵引系统中，将交流电转换为直流电，以供电力机车和列车使用。

它具有高效能、可靠性好的特点，能够满足电力牵引系统对电能传输和供电质量的要求。

结论整流变压器是一种特殊类型的变压器，用于将交流电转换为直流电。

变压器行业定义分类变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

按用途可以分为：电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。

电路符号常用T当作编号的开头。

例： T01， T201等。

一般常用变压器的分类可归纳如下：1、按相数分：(1)单相变压器：用于单相负荷和三相变压器组。

(2)三相变压器：用于三相系统的升、降电压。

2、按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

3、按用途分：(1)电力变压器：用于输配电系统的升、降电压。

(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

(3)试验变压器：能产生高压，对电气设备进行高压试验。

(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。

4、按绕组形式分：(1)双绕组变压器：用于连接电力系统中的两个电压等级。

(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

(3)自耦变电器：用于连接不同电压的电力系统。

也可做为普通的升压或降后变压器用。

5、按铁芯形式分：(1)芯式变压器：用于高压的电力变压器。

(2)非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。

(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。

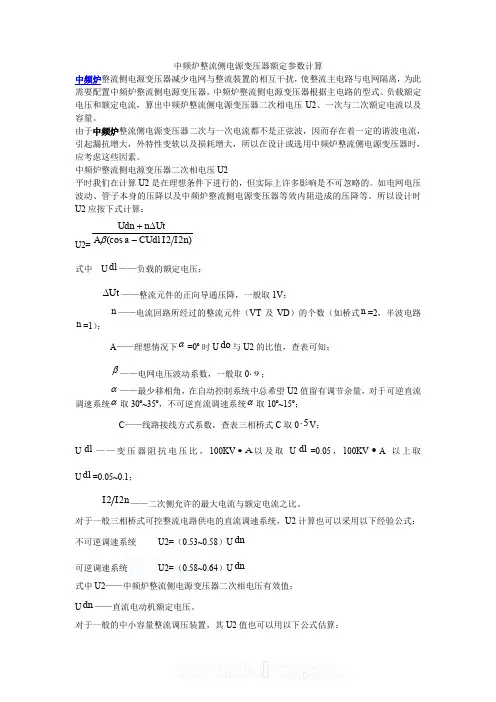

中频炉整流侧电源变压器额定参数计算中频炉整流侧电源变压器减少电网与整流装置的相互干扰，使整流主电路与电网隔离，为此需要配置中频炉整流侧电源变压器。

中频炉整流侧电源变压器根据主电路的型式、负载额定电压和额定电流，算出中频炉整流侧电源变压器二次相电压U2、一次与二次额定电流以及容量。

由于中频炉整流侧电源变压器二次与一次电流都不是正弦波，因而存在着一定的谐波电流，引起漏抗增大，外特性变软以及损耗增大，所以在设计或选用中频炉整流侧电源变压器时，应考虑这些因素。

中频炉整流侧电源变压器二次相电压U2平时我们在计算U2是在理想条件下进行的，但实际上许多影响是不可忽略的。

如电网电压波动、管子本身的压降以及中频炉整流侧电源变压器等效内阻造成的压降等。

所以设计时U2应按下式计算：U2=)22(cos nCUdlaAUtnUdnII-∆+β式中U dl——负载的额定电压；Ut∆——整流元件的正向导通压降，一般取1V；n——电流回路所经过的整流元件（VT及VD）的个数（如桥式n=2，半波电路n=1）；A——理想情况下α=0º时U do与U2的比值，查表可知；β——电网电压波动系数，一般取09⋅；α——最少移相角，在自动控制系统中总希望U2值留有调节余量，对于可逆直流调速系统α取30º~35º，不可逆直流调速系统α取10º~15º；C——线路接线方式系数，查表三相桥式C取05⋅V；U dl——变压器阻抗电压比，100KV A∙以及取U dl=0.05，100KV∙A以上取U dl=0.05~0.1；n22II——二次侧允许的最大电流与额定电流之比。

对于一般三相桥式可控整流电路供电的直流调速系统，U2计算也可以采用以下经验公式：不可逆调速系统U2=（0.53~0.58）U dn可逆调速系统U2=（0.58~0.64）U dn式中U2——中频炉整流侧电源变压器二次相电压有效值；U dn——直流电动机额定电压。

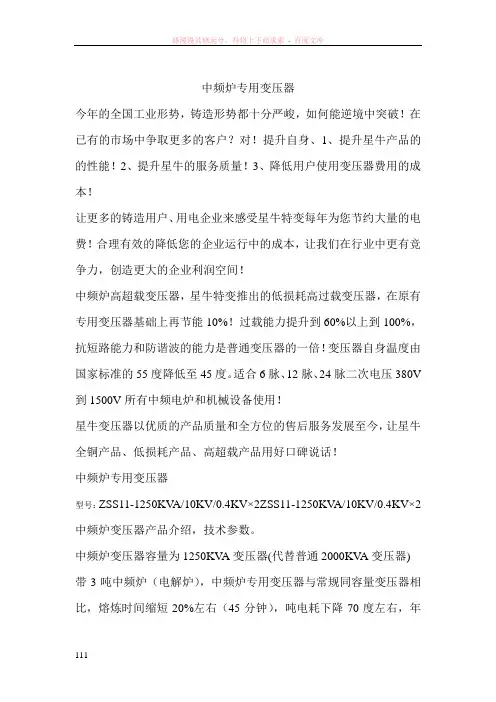

中频炉专用变压器今年的全国工业形势，铸造形势都十分严峻，如何能逆境中突破！在已有的市场中争取更多的客户？对！提升自身、1、提升星牛产品的的性能！2、提升星牛的服务质量！3、降低用户使用变压器费用的成本！让更多的铸造用户、用电企业来感受星牛特变每年为您节约大量的电费！合理有效的降低您的企业运行中的成本，让我们在行业中更有竞争力，创造更大的企业利润空间！中频炉高超载变压器，星牛特变推出的低损耗高过载变压器，在原有专用变压器基础上再节能10%！过载能力提升到60%以上到100%，抗短路能力和防谐波的能力是普通变压器的一倍！变压器自身温度由国家标准的55度降低至45度。

适合6脉、12脉、24脉二次电压380V 到1500V所有中频电炉和机械设备使用！星牛变压器以优质的产品质量和全方位的售后服务发展至今，让星牛全铜产品、低损耗产品、高超载产品用好口碑说话！中频炉专用变压器型号：ZSS11-1250KV A/10KV/0.4KV×2ZSS11-1250KV A/10KV/0.4KV×2中频炉变压器产品介绍，技术参数。

中频炉变压器容量为1250KV A变压器(代替普通2000KV A变压器) 带3吨中频炉（电解炉），中频炉专用变压器与常规同容量变压器相比，熔炼时间缩短20%左右（45分钟），吨电耗下降70度左右，年产量按3千吨计算，每年约可节电21万度。

该产品适用于3吨（三吨）中频炉使用。

型号：ZS11-630/35/0.66中频炉变压器星牛牌中频炉专用变压器------专利技术值得信赖！适用1吨或1.5吨（中频炉、电解炉、电炉）代替1000kva（1250kva）普通变压器型号：ZS11-500KV A/10KV/0.4KVZS11-500KV A/10KV/0.4KV中频炉变压器产品介绍和技术参数高输出变压器是在原有的节能电力变压器上改进的一款新型变压器，高出力变压器它地优点是.可以超负荷运行，它比普通的电力变压器更加的耐用，打比方容量为500 kva的高出力变压器运作起来可以达到容量为800kva变压器。

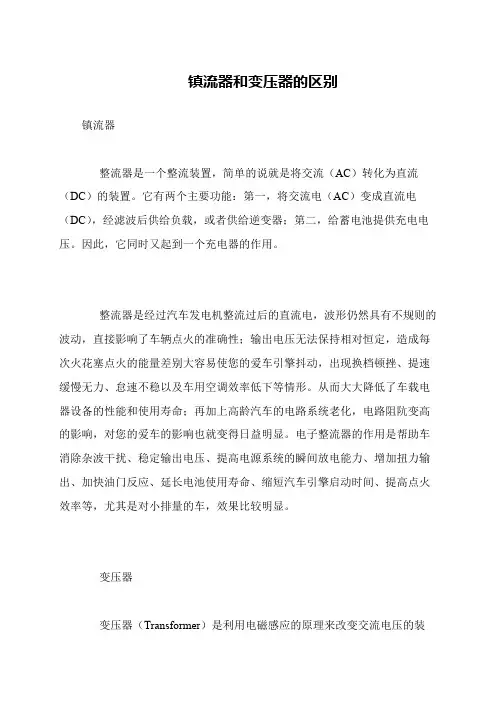

镇流器和变压器的区别
镇流器
整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。

它有两个主要功能：第一，将交流电（AC）变成直流电（DC），经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。

因此，它同时又起到一个充电器的作用。

整流器是经过汽车发电机整流过后的直流电，波形仍然具有不规则的波动，直接影响了车辆点火的准确性；输出电压无法保持相对恒定，造成每次火花塞点火的能量差别大容易使您的爱车引擎抖动，出现换档顿挫、提速缓慢无力、怠速不稳以及车用空调效率低下等情形。

从而大大降低了车载电器设备的性能和使用寿命；再加上高龄汽车的电路系统老化，电路阻阬变高的影响，对您的爱车的影响也就变得日益明显。

电子整流器的作用是帮助车消除杂波干扰、稳定输出电压、提高电源系统的瞬间放电能力、增加扭力输出、加快油门反应、延长电池使用寿命、缩短汽车引擎启动时间、提高点火效率等，尤其是对小排量的车，效果比较明显。

变压器
变压器（Transformer）是利用电磁感应的原理来改变交流电压的装。

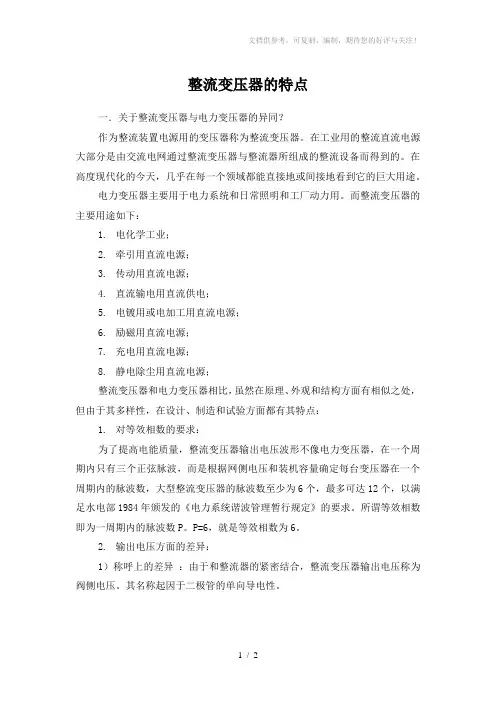

整流变压器的特点一．关于整流变压器与电力变压器的异同？作为整流装置电源用的变压器称为整流变压器。

在工业用的整流直流电源大部分是由交流电网通过整流变压器与整流器所组成的整流设备而得到的。

在高度现代化的今天，几乎在每一个领域都能直接地或间接地看到它的巨大用途。

电力变压器主要用于电力系统和日常照明和工厂动力用。

而整流变压器的主要用途如下：1.电化学工业；2.牵引用直流电源；3.传动用直流电源；4.直流输电用直流供电；5.电镀用或电加工用直流电源；6.励磁用直流电源；7.充电用直流电源；8.静电除尘用直流电源；整流变压器和电力变压器相比，虽然在原理、外观和结构方面有相似之处，但由于其多样性，在设计、制造和试验方面都有其特点：1.对等效相数的要求：为了提高电能质量，整流变压器输出电压波形不像电力变压器，在一个周期内只有三个正弦脉波，而是根据网侧电压和装机容量确定每台变压器在一个周期内的脉波数，大型整流变压器的脉波数至少为6个，最多可达12个，以满足水电部1984年颁发的《电力系统谐波管理暂行规定》的要求。

所谓等效相数即为一周期内的脉波数P。

P=6，就是等效相数为6。

2.输出电压方面的差异：1）称呼上的差异：由于和整流器的紧密结合，整流变压器输出电压称为阀侧电压。

其名称起因于二极管的单向导电性。

2）计算方法的差异：由于整流装置负载电流的波形各异，其输出电流的计算方法不仅与电力变压器有很大不同，而且不同的整流电路，其计算方法也不一样。

3.设计、制造方面存在差异：由于整流变压器与电力变压器在用途方面的差异，因此在设计和制造方面也和电力变压器有很大的不同：考虑了整流变压器的工况，整流变压器在选用电流密度和磁通密度方面均取得较低；阻抗也取得略大。

在绕组的结构方面，阀侧有时要求有两个绕组，分别供给正、反向传动或正向传动、反向制动。

在制动时，变流装置处于逆变工作状态；变压器如有谐波方面的要求，要在绕组之间放置具有接地端子的屏蔽层；采用加强压板和撑条、加大油道等多种措施提高绕组抗短路的能力；另外，在散热方面通常要比电力变压器相比在设计和制造时考虑的更大的裕度。

中频炉的工作原理
中频炉是一种利用电磁感应原理进行加热的设备，其工作原理如下：
1. 电源输入：中频炉通过电源将交流电输入设备，常见的电源频率为50Hz或60Hz。

2. 变压器：中频炉内部设有变压器，用于将电网供电的低频电压升高至中频炉所需的高电压。

通常，变压器使用铜线绕制的线圈来实现电能的传输。

3. 变流器：变压器将高电压输出到变流器。

变流器将高电压交流电通过全桥式的电子元件（例如IGBT）进行整流和换流，
将其转化为中频交流电。

4. 感应线圈：中频炉的感应线圈由多层绝缘线圈构成，线圈内绕有工件。

当中频电流流过感应线圈时，将产生强磁场。

5. 工件加热：当感应线圈通电时，由于电磁感应作用，磁场会穿透工件并在其内部产生涡流。

这些涡流会将电能转化为热能，从而使工件加热。

6. 淬火、退火和保温：中频炉还可以通过调节电流和时间来实现工件的淬火、退火和保温等不同的热处理过程。

7. 控制系统：中频炉一般配备有控制系统，用于监测和控制加热过程的温度、电压和电流等参数，以确保加热效果和工作安
全。

通过以上步骤，中频炉能够实现对金属工件的快速、高效加热，广泛应用于冶金、机械制造、建筑材料等领域。

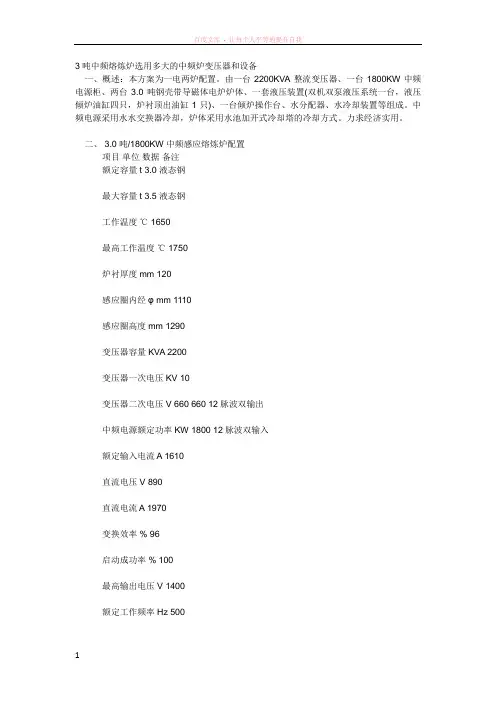

3吨中频熔炼炉选用多大的中频炉变压器和设备一、概述：本方案为一电两炉配置。

由一台2200KVA整流变压器、一台1800KW中频电源柜、两台3.0吨钢壳带导磁体电炉炉体、一套液压装置(双机双泵液压系统一台，液压倾炉油缸四只，炉衬顶出油缸1只)、一台倾炉操作台、水分配器、水冷却装置等组成。

中频电源采用水水交换器冷却，炉体采用水池加开式冷却塔的冷却方式。

力求经济实用。

二、 3.0吨/1800KW中频感应熔炼炉配置项目单位数据备注额定容量 t 3.0 液态钢最大容量 t 3.5 液态钢工作温度℃ 1650最高工作温度℃ 1750炉衬厚度 mm 120感应圈内经φ mm 1110感应圈高度 mm 1290变压器容量 KVA 2200变压器一次电压 KV 10变压器二次电压 V 660 660 12脉波双输出中频电源额定功率 KW 1800 12脉波双输入额定输入电流 A 1610直流电压 V 890直流电流 A 1970变换效率 % 96启动成功率 % 100最高输出电压 V 1400额定工作频率 Hz 500电源变换效率 % 96启动成功率 % 100熔化率 T/h 3.16熔化电耗 KW.h/T ≤580冷却水循环流量 T/h 60供水压力 Mpa 0.25-0.35进水温度℃ 5-35出水温度℃ <553.0吨/1800KW中频熔炼炉(钢壳)成套设备标准配置表：1 高压开关柜 10KV/2200KVA 1台2整流变压器 2200KVA-660V 660V 1台12脉整流双输出3连接铜排变压器到中频电源之间1套4中频电源柜KGPS-1800KW/0.5KHz1套含低压开关、电抗器5连接铜排中频电源到电容补偿柜之间1套补偿电热电容器柜1800KW/0.5KHz1套电容器/水冷铜排组7水冷电缆2套中频熔炼炉炉体部分8钢壳带导磁体炉体GW-3-1800/5002台带炉盖排烟口9坩埚模3.0t专用1只钢质10水分配器开式回水用DN6511液压系统350L 11Mpa1套含液压站/油缸等12倾炉操作台3T1套13露炉报警系统3T1套14炉衬顶出系统3T1套15中频电源水水交换器LLS-25016炉体冷却水池60立方米1套17连接管道材料电源，炉体到水池之间1套18柴油机应急发电机组1套19筑炉工具电动筑路工具1套20第一炉打结料碱性耐火材料3吨。

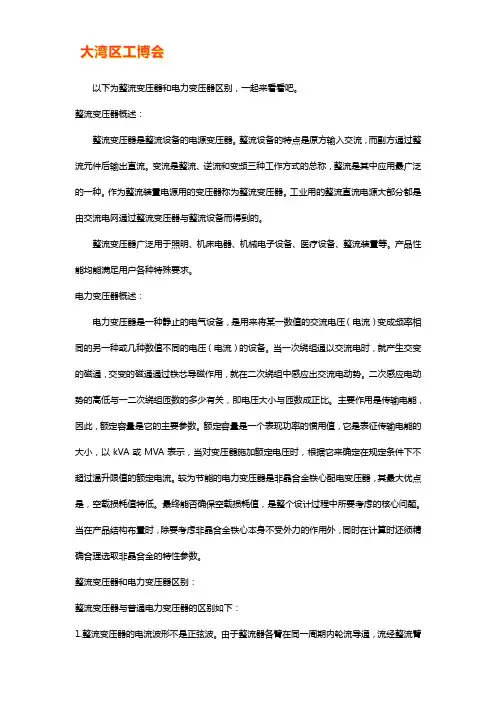

以下为整流变压器和电力变压器区别，一起来看看吧。

整流变压器概述：整流变压器是整流设备的电源变压器。

整流设备的特点是原方输入交流，而副方通过整流元件后输出直流。

变流是整流、逆流和变频三种工作方式的总称，整流是其中应用最广泛的一种。

作为整流装置电源用的变压器称为整流变压器。

工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。

整流变压器广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。

产品性能均能满足用户各种特殊要求。

电力变压器概述：电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。

当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。

二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。

主要作用是传输电能，因此，额定容量是它的主要参数。

额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。

较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。

最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。

当在产品结构布置时，除要考虑非晶合金铁心本身不受外力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。

整流变压器和电力变压器区别：整流变压器与普通电力变压器的区别如下：1.整流变压器的电流波形不是正弦波。

由于整流器各臂在同一周期内轮流导通，流经整流臂的电流波形为断续的近似矩形波、所以整流变压器各相绕组中的电流波形也不是正弦波。

2.整流电路输出的直流电压不是纯的直流，其波形在某种程序上是脉振的，带有交流成分，显然相数越多，直流电压的脉动就越小。

一般实际应用的整流线路相数最多不起过12相，为了减小直流电压的脉动，在整流电路中串联着滤波电抗器及并联电容器，这样可以使整流后的电压接近纯的直流。

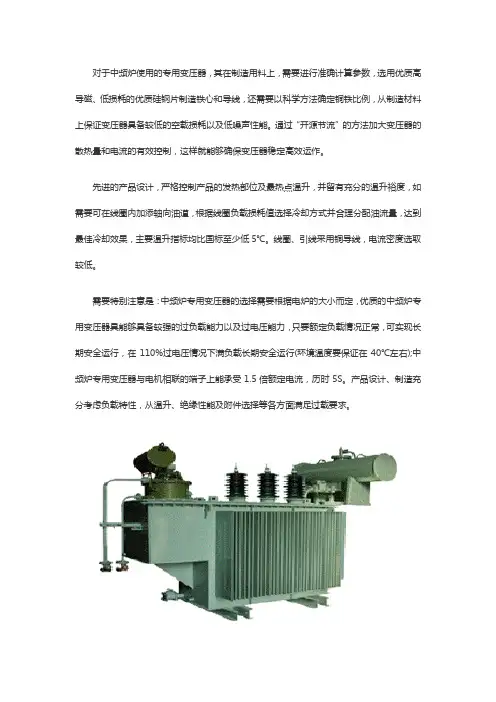

对于中频炉使用的专用变压器，其在制造用料上，需要进行准确计算参数，选用优质高导磁、低损耗的优质硅钢片制造铁心和导线，还需要以科学方法确定铜铁比例，从制造材料上保证变压器具备较低的空载损耗以及低噪声性能。

通过“开源节流”的方法加大变压器的散热量和电流的有效控制，这样就能够确保变压器稳定高效运作。

先进的产品设计，严格控制产品的发热部位及最热点温升，并留有充分的温升裕度，如需要可在线圈内加添轴向油道，根据线圈负载损耗值选择冷却方式并合理分配油流量，达到最佳冷却效果，主要温升指标均比国标至少低5℃。

线圈、引线采用铜导线，电流密度选取较低。

需要特别注意是：中频炉专用变压器的选择需要根据电炉的大小而定，优质的中频炉专用变压器具能够具备较强的过负载能力以及过电压能力，只要额定负载情况正常，可实现长期安全运行，在110%过电压情况下满负载长期安全运行(环境温度要保证在40℃左右);中频炉专用变压器与电机相联的端子上能承受1.5倍额定电流，历时5S。

产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。

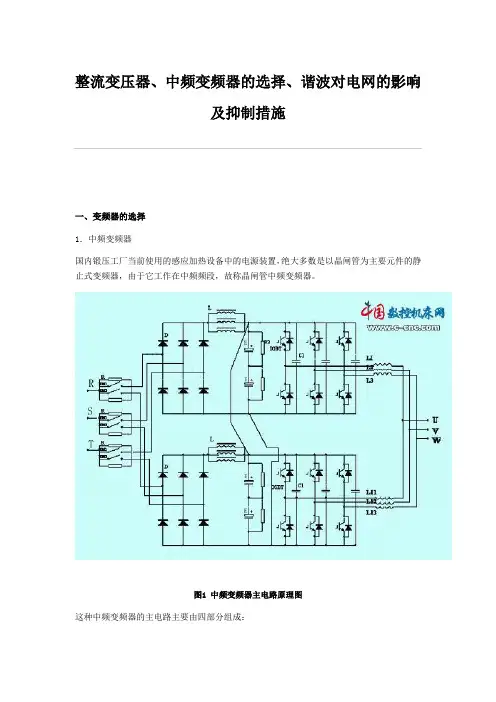

整流变压器、中频变频器的选择、谐波对电网的影响及抑制措施一、变频器的选择1．中频变频器国内锻压工厂当前使用的感应加热设备中的电源装置，绝大多数是以晶闸管为主要元件的静止式变频器，由于它工作在中频频段，故称晶闸管中频变频器。

图1 中频变频器主电路原理图这种中频变频器的主电路主要由四部分组成：①三相全控桥式整流电路它将正弦的工频交流电压U整流成脉动的直流电压Ud 。

调节直流电压Ud就可调节负载电流。

②滤波电抗器作为储能电感，它把工频网络和中频网络隔开；对直流电流Id滤波；当中频网络发生短路时，配合装置的过电流保护系统来限制短路电流的上升速率及峰值。

③逆变器由四只晶闸管组成的单相桥式逆变电路将直流电流Id逆变为中频电流Ia，并将它送入负载电路。

④负载电路由感应器和电热电容器组成并联谐振电路，对坯料进行感应加热。

由基波和谐波组成的方波中频电流Ia进入并联谐振电路时，该谐振电路对基波电流呈现大的阻抗，对谐振电流呈现小的阻抗，因此，方波中频电流在感应器负载的电压接近正弦波形。

我国机械行业标准JB/T 8669-1997《中频感应加热用半导体变频装置》规定了中频变频器的功率系列型谱（kW）：25、50、100、160、250、500、750、1000、1500、2000、2500、3000、4000、5000。

我们确定中频变频器的额定功率值可依照这个型谱选择。

中频变频器的交流进线电压，也就是整流变压器阀侧线电压值可按国家标准GB156-2003《标准电压》：三相四线或三相三线系统的标准电压220/380V；380/660V；1000V来选择。

2．中频变频器主电路参数的计算以整流变压器阀侧线电压660V、12脉波、双整流器、额定功率2000kW、标称频率200Hz、并联谐振的变频器为例介绍主电路参数计算。

①忽略逆变换相重叠角的变频器输出电压（中频电压）UaU a =πUd/(2cosφ)=π×810/(2cos30°) =1039V其中：Ud——直流电压。

整流变压器与动力变压器的区别1. 什么是变压器？在介绍整流变压器和动力变压器之前，我们先来了解一下变压器的基础知识。

变压器是一种静止电力装置，它通过电磁感应的原理将一个交流电压变成另一个交流电压。

变压器由铁芯和线圈组成，其中铁芯通常由硅钢片组成，主要用于产生磁通，线圈则包括主线圈和副线圈。

主线圈通常连在电源上，副线圈则输出变电压。

当主线圈输入交流电，产生的交变磁通穿过铁芯，进而穿过副线圈，从而在副线圈内产生电动势，就可以输出变压电。

2. 整流变压器与动力变压器的区别2.1 整流变压器整流变压器是一种用于电源和充电器中的变压器。

它的主要作用是将电源输入的高交流电压变成低交流电压，从而满足设备对电压的需求。

整流变压器还可以起到滤波的作用，帮助对电源输出的信号进行滤波，从而降低设备的噪音。

在整流变压器中，副线圈的匝数通常比主线圈的匝数要多，因此输出电压比输入电压要低。

2.2 动力变压器动力变压器一般是用于配电系统中的变压器。

它主要用于改变交流电压的水平，从而满足不同区域和类型的用电设备对电压的需求。

动力变压器还可以通过将电压转换为较低的电压来降低电能的损耗。

与整流变压器不同，动力变压器中主线圈和副线圈的匝数通常是相等的，输出电压与输入电压也相等。

3. 总结整流变压器和动力变压器的主要区别在于用途不同。

整流变压器主要用于电源和充电器中，而动力变压器则主要用于配电系统中。

此外，整流变压器的输出电压比输入电压要低，而动力变压器的输出电压与输入电压相等。

虽然整流变压器和动力变压器的用途不同，但它们在原理和结构上都是一样的，是电气工程中常用的基础元器件之一。

整流变压器介绍
整流变压器是一种常见的电力设备，主要用于将交流电转换为直流电。

它在许
多电子设备和电力系统中发挥着重要作用。

本文将详细介绍整流变压器的原理、结构和应用。

原理
整流变压器通过变压器原理和整流原理实现交流电到直流电的转换。

首先，交
流电输入到变压器的初级线圈中，通过磁耦合传递到次级线圈。

次级线圈上的交流电通过整流装置（如整流二极管）被转换为直流电输出。

整流变压器的工作原理可以简化为电压变换和电流整流两个过程。

结构
整流变压器主要由变压器部分和整流部分组成。

变压器部分包括初级线圈和次
级线圈，根据电压变换比例不同可实现升压或降压功能。

整流部分一般包括整流二极管、整流三极管等元件，用来将交流电转换为直流电。

整流变压器通常还配备滤波电容和滤波电感等组件，用于减小输出电压的波动和纹波。

应用
整流变压器广泛应用于各种电源系统和电子设备中。

例如，它常用于直流电机
的供电系统、工业电源设备、电力系统中的整流子站等领域。

此外，整流变压器还可用于电焊设备、变频器、逆变器等电力电子设备中。

综上所述，整流变压器作为一种重要的电力设备，在电力系统和电子设备中扮
演着关键角色。

通过变压器和整流原理的结合，实现了交流电到直流电的高效转换，满足了各种设备对稳定直流供电的需求。

什么是整流变压器整流变压器用途有哪些导读说起变压器其实我们并不陌生，关注我们的朋友都知道上期我们了解过隔离变压器。

那么今天呢，小编来说说整流变压器，究竟什么是整流变压器？整流变压器用途有哪些呢？说起变压器其实我们并不陌生，关注我们的朋友都知道上期我们了解过隔离变压器。

那么今天呢，小编来说说整流变压器，究竟什么是整流变压器？整流变压器用途有哪些呢？什么是整流变压器整流变压器是整流设备的电源变压器。

整流设备的特点是原方输入交流，而副方通过整流元件后输出直流。

变流是整流、逆流和变频三种工作方式的总称，整流是其中应用最广泛的一种。

作为整流装置电源用的变压器称为整流变压器。

工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。

整流变压器用途有哪些广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。

产品性能均能满足用户各种特殊要求。

一、电化学工业这是应用整流变最多的行业，电解有色金属化合物以制取铝、镁、铜及其它金属；电解食盐以制取氯碱；电解水以制取氢和氧。

二、牵引用直流电源用于矿山或城市电力机车的直流电网。

由于阀侧接架空线，短路故障较多，直流负载变化辐度大，电机车经常起动，造成不同程度的短时过载。

为此这类变压器的温升限值和电流密度均取得较低。

阻抗比相应的电力变压器大30%左右。

三、传动用直流电源主要用来为电力传动中的直流电机供电，如轧钢机的电枢和励磁。

四、直流输电用这类整流变压器的电压一般在110kV以上，容量在数万千伏安。

需特别注意对地绝缘的交、直流叠加问题。

此外还有电镀用或电加工用直流电源，励磁用直流电源，充电用及静电除尘用直流电源等。

以上就是什么是整流变压器以及整流变压器用途有哪些的全部内容了，希望能给各位带来一定的帮助。

（）找方案，就选猜你喜欢：变压器重要吗变压器知识点口诀隔离变压器原理是什么弱电机房日常维护方案智能化弱电工程系统施工调试方案-全文完-。

整流变压器和电力变压器区别整流变压器和电力变压器是电力系统中常见的两种设备，它们在电能转换和传输中发挥着重要作用。

虽然它们都是变压器，但在工作原理、结构和应用方面有很大的区别。

整流变压器整流变压器通常用于直流电源系统中，用于将交流电源转换为直流电源。

它包括一个铁心线圈和整流回路。

交流电源输入到铁心线圈中，通过铁芯的电磁感应作用，产生变压效应。

整流回路将交流电源转换为相对稳定的直流电压，并输出到负载上。

整流变压器一般会配合转换装置一起使用，如整流管、晶闸管等，以实现电能的有效转换和传输。

它主要用于直流电源系统、电镀系统和一些特殊的工业场合。

电力变压器电力变压器主要用于交流电源系统中，用于改变电压的大小。

它包含一个铁心线圈和两个或多个绕组。

输入绕组接收高压交流电能，输出绕组则输出低压交流电能。

电力变压器通过电磁感应原理，实现高低电压之间的转换。

电力变压器广泛应用于电力系统中，用于输电、配电和变电等环节。

电力变压器通过改变电流电压大小，实现电能在电网中传输和分配的功能。

它在工业、商业和居民领域都有重要的作用。

区别对比1.应用领域不同：整流变压器主要用于直流电源系统，而电力变压器主要用于交流电源系统。

2.工作原理不同：整流变压器将交流电源转换为直流电源，而电力变压器则是改变电压大小。

3.结构差异：整流变压器包含整流回路，电力变压器包含多个绕组。

4.电能转换方式：整流变压器主要通过整流回路将交流电源转换为直流电源；电力变压器通过电磁感应原理改变交流电压大小。

综上所述，整流变压器和电力变压器在工作原理、结构和应用领域上存在明显差异。

了解它们的特点有助于正确选择和使用相应的设备，以确保电能的安全有效转换和传输。

整流变压器与配电变压器的应用比较王元【摘要】本文介绍了整流变压器与配电变压器的主要特点、选型及应用.【期刊名称】《有色金属加工》【年(卷),期】2011(040)003【总页数】4页(P54-56,4)【关键词】变压器;整流变压器;配电变压器;容量选择;经济运行【作者】王元【作者单位】洛阳有色金属加工设计研究院,河南,洛阳,471039【正文语种】中文【中图分类】TM42变压器在供电系统中是极为重要的关键设备。

在电力系统中，电能的损耗主要包括线路损耗和变压器损耗两大部分。

整个线路除有一定数量的输电变压器外，还有运行在电力系统末端的配电变压器，其总数量和总容量所占的比例很大，是配电网中不可缺少的主要设备。

配电变压器是一种静止的电气设备，是用来将某一数值的交流电压(电流)变成频率相同的另一种或几种数值不同的电压(电流)的设备，通常装在配电所中，一般能将电压从6～10千伏降至400伏后输入用户。

额定容量是它的主要参数。

整流变压器是专供整流系统的变压器，是整流设备的电源变压器。

整流设备的特点是原方输入交流，而副方通过整流原件后输出直流。

变流是整流、逆流和变频三种工作方式的总称，整流是其中应用最广泛的一种。

作为整流装置电源用的变压器称为整流变压器。

工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。

1 整流变压器与配电变压器的功能特点整流变压器的功能：① 供给整流系统适当的电压，② 减小因整流系统造成的波形畸变对电网的污染。

为了减小对电网的谐波污染，提高功率因数，必须提高整流设备的脉波数.整流变压器短路机会较多，因此整流变压器的绕组和结构应有较高的机械强度。

在同等容量下，整流变压器的体积比一般配电变压器大些；由于晶闸管装置有发生过电压的时候，所以，整流变压器应有较高的绝缘强度。

配电变压器经长期运行出现严重氧化，接地电阻增大，再加上地埋接地体锈蚀、断裂，造成中性点电位偏移，当雷击或过电压时易引发事故。

整流变压器的相关内容介绍整流变压器是一种用于电力系统中的电子设备，它不仅可以将交流电转变为直流电，还可以通过变压器的电气绝缘来提高安全性能。

整流变压器广泛应用于工业生产、修理、维护等各个领域，具有非常重要的作用。

本文将从以下几个方面分别介绍整流变压器的相关内容。

1. 整流变压器的定义和分类整流变压器是一种可具有多个输出端口的变压器，是用来将输入交流电通过转换器转换为直流电的装置。

整流变压器按照结构可以分为平整式整流变压器、箱型整流变压器和开式整流变压器等；按照应用领域可分为静态负荷整流变压器、动态负荷整流变压器、照明整流变压器和稳压整流电源等。

2. 整流变压器的工作原理整流变压器的工作原理比较简单，它是通过变压器的电气绝缘来提高安全性能、减少电气损失，从而将交流电转换为直流电。

在上下两个输出端口中，下端口的直流电被用来传输到电路中。

3. 整流变压器的应用场景整流变压器可广泛应用于工业生产、修理、维护等各个领域。

在照明系统、焊接设备、机器和设备的控制器以及各种电器设备中，整流变压器都可以用来转换交流电为直流电，并提供安全的电气绝缘。

4. 整流变压器的性能和特点整流变压器的性能和特点主要表现在以下方面：（1）高效。

整流变压器的整流效率高、损失小、能耗低，能够大大降低用电成本，同时还能节省电源资源。

（2）安全可靠。

整流变压器采用专业的电气绝缘材料和防爆结构，能够保证设备的安全可靠。

（3）稳定性强。

整流变压器具有稳定的输出流和输出电压，并能够保持输出的稳定性。

5. 整流变压器的检修和维护由于整流变压器经常处于高压工作状态，而其使用的时间又比较长，因此设备的维护和检修十分重要。

常规的整流变压器维护工作主要包括对变压器表面的清洗、绝缘检查、连接器检查和电缆测试等。

如果出现故障，则需要根据不同情况来进行故障排查，以保证整流变压器的正常使用。

结论总体而言，整流变压器是一种非常重要的电力设备，广泛应用于各个领域。

整流变压器的特点
1. 简介
整流变压器是一种具有降压、整流等功能的变压器，通常用于大型电力设备、讯号设备和工业设备等场合。

它的主要作用是将高压电变成合适的低压电，以便设备能够稳定地运行。

2. 特点
2.1 降压
整流变压器最主要的特点就是可以将高压电降为合适的低压电。

这种电压降低的功能常常用于电器设备运行所需要的电能供给。

比如，对于一些低压设备，在使用之前需要将有些大功率的高压电转换为适合其使用的低压电。

2.2 整流
除了降低电压的功能之外，整流变压器还可以将交流电转化为直流电，这是其常用的特点之一。

直流电是一种更为稳定的电流，可以更有效地供给电器设备所需的电能。

2.3 绝缘
整流变压器的绝缘效果是很好的，这意味着在使用过程中不会出现任何漏电的情况。

这种绝缘效果在电器设备运行中至关重要，因为漏电会导致电器设备损坏，甚至可能引起火灾。

2.4 高效能
整流变压器的转换效率相当高，这意味着它在转化电能时能够有效地减少能量的损耗。

这种高效能的转换效果在大型设备中是非常重要的，因为对于这种设备而言，能效的优化是非常关键的。

2.5 科技化
现代整流变压器技术已经越来越先进了，如今生产的整流变压器有着更高的精度和更完善的功能。

这种高科技的特性使得整流变压器在许多应用领域都有着广泛的应用前景。

3. 结论
整流变压器是一种非常重要的电力设备，具有多项优秀的技术特点。

它在电力
系统、工业设备和电器设备中都有着重要的应用，是现代化的不可代替的组成部分。

分享整流变压器概念及特点
整流变压器是整流设备的电源变压器，根据电磁感应原理制成的一种变换交流电压的设备。

其结构特点是变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯。

变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通。

初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电。

变压器的初，次级绕组的匝数比等于电压比。

整流变压器的主要特点如下：
1. 整流变压器是供给整流系统适当的电压，同时也能减小因整流系统造成的波形畸变对电网的污染。

2. 具有良好的电气性能和热稳定性，高动态稳定性，绕组机械强度高，抗突发能力强，能适应极端恶劣的负载环境。

3. 过载能力强，能在110%过电压（环境温度40℃）下，在额定负载和满载下能长期安全运行。

4. 节电效果明显，噪声低（<65dB）。

5. 结构简单，外观美观；油箱采用防泄漏设计技术，可消除油箱泄漏。

如需了解更多关于整流变压器的信息，建议查阅相关书籍或咨询专业人士。
