电力变压器参数计算分解电力变压器是电力系统中不可缺少的设备之一，其作用是将一定的电压转换成另一种电压，以适应电力系统中不同的电压等级需求。
在电力变压器的设计中，电力变压器参数计算是一个非常重要的过程。
下面将详细介绍电力变压器参数计算的主要内容。
1.变压器的额定容量电力变压器的额定容量是变压器设计中最基本的参数之一，通常以千瓦（kVA）为单位，表示变压器所能承载的最大功率。
变压器的额定容量应根据负荷需求、电压等级、变压器的类型和应用环境等因素进行综合考虑确定。
公式：变压器额定容量（kVA）=发电机额定功率（kW）÷变电所电压比2.变压器的额定电压变压器的额定电压是指变压器设计中所需的额定电压值，通常以千伏（kV）为单位。
根据电源电压和负载电压的差异，决定变压器的利用率，并保证变压器的安全及其效率。
公式：变压器额定电压（kV）=需要的电压等级（kV）÷变电所电压比3.变压器的变比变压器的变比是指变压器两侧的电压之比，通常表示为“a：b”或者“a/b”，其中a表示高电压侧的电压，b表示低电压侧的电压。
根据作用不同，变压器的变比有升压变压器和降压变压器两种类型。
公式：变压器变比=高电压侧的电压/低电压侧的电压4.变压器的短路阻抗变压器的短路阻抗是指变压器在瞬时短路状态下输出电流的阻抗值，它是一个重要的参考参数，用于确定保护装置的特性和短路电流的大小。
短路阻抗也称为电阻、电抗和电阻抗。
公式：变压器短路阻抗=高电压侧的额定电压/短路电流5.变压器的负载损耗和空载损耗变压器的负载损耗是指变压器在额定负载下的损耗，包括变压器铁损耗、铜损耗以及其它损耗；空载损耗是指变压器在未连接负载时的损耗，主要由磁通损耗和激磁电流引起的铁损耗构成。
公式：变压器的负载损耗=I²R+Pfe，其中I为负载电流，R为变压器的电阻，Pfe为铁损耗；变压器的空载损耗=Pi，其中Pi为变压器的铁损耗。
以上就是电力变压器参数计算的主要内容，通过对各项参数的计算和处理，可以确保变压器在正常工作范围内，达到优良的性能和可靠的工作。
变压器设计计算公式1.整流变压器的设计计算公式：-一次侧绕组电流(I1)=输出电流(I2)×变比(N2/N1)- 一次侧绕组电压 (V1) = 输出电压峰值(V2_peak) × 变比(N2/N1)-二次侧绕组电流(I2)=二次负载功率(P2)/二次电压(V2)- 二次侧绕组电压 (V2) = 输出电压峰值(V2_peak) / √2-变比(N2/N1)=输出电压(V2)/输入电压(V1)-一次绕组线圈数(N1)=输入电压(V1)×变比(N2/N1)/输入电流(I1) - 二次绕组线圈数 (N2) = 输出电压峰值(V2_peak) × 变比(N2/N1) / 二次电压 (V2)2.隔离变压器的设计计算公式：-一次侧绕组电流(I1)=输出电流(I2)×变比(N2/N1)-一次侧绕组电压(V1)=输出电压(V2)×变比(N2/N1)-二次侧绕组电流(I2)=输出电流(I2)-二次侧绕组电压(V2)=输出电压(V2)-变比(N2/N1)=输出电压(V2)/输入电压(V1)-一次绕组线圈数(N1)=输入电压(V1)×变比(N2/N1)/输入电流(I1) -二次绕组线圈数(N2)=输出电压(V2)×变比(N2/N1)/输出电流(I2)3.功率变压器的设计计算公式：-铁芯截面积(A)=额定功率(P)/(变压器磁密(B)×变压器有效磁路长度(l))-铁芯有效磁路长度(l)=铁芯总长度(L)-窗口长度(Lw)-铁芯总长度(L)=两个E型铁片数量(n)×一个E型铁片长度(L1)+两个I型铁片数量(n)×一个I型铁片长度(L2)-窗口高度(Hw)=二次绕组高度(H2)-绝缘层厚度(h)-窗口宽度(Ww)=二次绕组宽度(W2)-绝缘层厚度(h)-铁芯窗口面积(Aw)=窗口高度(Hw)×窗口宽度(Ww)-铁芯有效磁路长度(l)=铁心总长度(L)-窗口总长度(Lw)需要注意的是，这些计算公式只是基础的设计公式，实际工程中还需要考虑到各种损耗和效率、绝缘、散热等因素的影响，以得到准确的变压器设计结果。

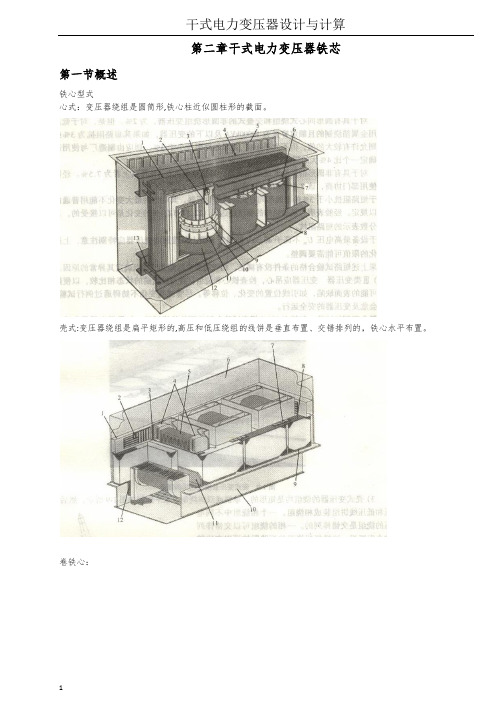

第二章干式电力变压器铁芯第一节概述铁心型式心式：变压器绕组是圆筒形,铁心柱近似圆柱形的截面。
壳式:变压器绕组是扁平矩形的,高压和低压绕组的线饼是垂直布置、交错排列的，铁心水平布置。
卷铁心：辐射式：这种结构的优点是在铁心硅钢片中实际上没有由线圈漏磁通所引起的损耗。
第二节硅钢片变压器常用硅钢片性能参数第三节结构要素（例）第四节干式变压器铁心各级尺寸及截面表（推荐）第五节质量计算任意一级铁心的面积Si:Si=2∗Wi∗ai+3ℎi∗ai其中：Wi=2∗MO+aiℎi=Hw+a1−ai代入上式：Si=2∗(2∗MO+ai)∗ai+3(Hw+a1−ai)∗ai=(4MO+2ai+3Hw+3a1−3ai)∗ai =(4MO+3Hw+3a1−ai)∗ai=[4MO+3(Hw+a1)]ai−ai2令ℒ=4MO+3(Hw+a1)则：Si=ℒ∗ai−ai2任意一级铁心的体积Vi:Vi=Si∗bi∗k=(ℒ∗ai−ai2)bi∗k=ℒ∗ai∗bi∗k−ai2∗bi∗k 式中：k——迭片系数铁心体积V fe：V fe=∑Vini=1=∑(ℒ∗ai∗bi∗k−ai2∗bi∗k)=ℒni=1∑ai∗bi∗k−kni=1∑ai2∗bini=1上式中：∑ai∗bi∗kni=1为铁心净面积Q c∑ai2∗bini=1仅与铁心截面有关令Σ=∑ai2∗bini=1于是：V fe=ℒ∗Q C−k∗Σ式中：ℒ=4MO+3(Hw+a1)——铁心三相磁路长度（dm）Q c——铁心净截面（dm2）k——迭片系数Σ=∑ai2∗bini=1——根据铁心直径查铁心截面表（dm3）铁心质量G feG fe=γfe∗V fe=7.65V fe（kg）第六节空载损耗计算P0=K GY∗p fe∗G fe（W）式中：K GY——工艺系数p fe——硅钢片单位损耗（W/kg）根据铁心磁通密度查曲线G fe——铁心质量（kg）硅钢片单位损耗曲线第七节空载电流计算空载电流有功分量I om（%）：I0m=K lx10S(G fe∗g0+√2n j∗Q C∗g i)式中：K lxS——变压器额定容量（kVA）G fe——铁心质量（kg）g0——单位励磁容量（VA/kg）根据铁心磁通密度查曲线n j——接缝数（三相心式全斜接缝n j =6）Q C——铁心净截面积（cm2）g i——铁心单位面积接缝容量（VA/cm2）根据铁心磁通密度/√2查表单位励磁容量曲线铁心单位面积接缝容量表空载电流无功分量I ow（%）：I0w=P0 10S式中：P0——变压器空载损耗（W）S——变压器额定容量（kVA）空载电流I0（%）I0=√I0m2+I0w2第八节铁心噪声计算ABB公司铁心噪声计算经验公式：磁密为1.3T，频率为50Hz时，噪声声压计算公式如下：1.铁心质量200～1500kg时L pa=10.15∗lgG0+15.12.铁心质量1500～4000kg时L pa=17.17∗lgG0−6.853.铁心质量4000～30000kg时L pa=10.65∗lgG0−16.65铁心磁密1.3＜B≤1.65时，按以下公式加L p1L p1=(B−1.3)∗27铁心磁密B ＞1.65时，按以下公式加L p2L p2=(B−1.65)∗32HTT公司铁心噪声计算经验公式：L pa=(1.8+5∗B)∗lgG0+17∗B−10.8+K1式中：B——铁心磁密（T）G0——铁心质量（kg）K1——修正量，查曲线。
第三章干式电力变压器绕组第一节型式1. 树脂浇注式干式变压器线圈型式高压线圈：采用多段圆筒式或箔式线圈（电流较大时）低压线圈：变压器容量：≤315kVA时，多层圆筒式线圈；变压器容量：≥400kVA时，箔式线圈；2. 浸渍式干式变压器线圈型式高压线圈：采用连续式线圈；低压线圈：变压器容量：≤315kVA时，多层圆筒式线圈；变压器容量：≥400kVA时，箔式线圈。
第二节导线材料导线种类有：漆包绕组线、玻璃丝包绕组线相应的国标：1玻璃丝包绕组线GB/T 7672.1-2008玻璃丝包绕组线第1部分：玻璃丝包铜扁绕组线一般规定GB/T 7672.2-2008玻璃丝包绕组线第2部分：130级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T 7672.3-2008玻璃丝包绕组线第3部分：155级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T 7672.4-2008玻璃丝包绕组线第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T 7672.5-2008玻璃丝包绕组线第5部分：200级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T 7672.6-2008玻璃丝包绕组线第6部分：玻璃丝包薄膜绕包铜扁线GB/T 7672.7-2008玻璃丝包绕组线第7部分：玻璃丝包云母绕包铜扁线（在考虑中）GB/T 7672.8-2008玻璃丝包绕组线第8部分：玻璃丝包薄膜绕包烧结铜扁线（在考虑中）GB/T 7672.9-2008玻璃丝包绕组线第9部分：聚酯纤维和玻璃丝包绕包铜扁线和漆包铜扁线（在考虑中）GB/T 7672.12-2008玻璃丝包绕组线第12部分：自粘性玻璃丝包绕包铜扁绕组线（在考虑中）GB/T 7672.21-2008玻璃丝包绕组线第21部分：玻璃丝包绕包铜圆绕组线一般规定GB/T 7672.22-2008玻璃丝包绕组线第22部分：155级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线GB/T 7672.23-2008玻璃丝包绕组线第23部分：180级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线线GB/T 7672.24-2008玻璃丝包绕组线第24部分：200级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜铜圆线GB/T 7672.25-2008玻璃丝包绕组线第25部分：玻璃丝包薄膜绕包铜圆线（在考虑中）2漆包铜扁绕组线GB/T 7095.1-2008漆包铜扁绕组线第1部分：一般规定GB/T 7095.2-2008漆包铜扁绕组线第2部分：120级缩醛漆包铜扁线GB/T 7095.3-2008漆包铜扁绕组线第3部分：155级聚酯漆包铜扁线GB/T 7095.4-2008漆包铜扁绕组线第4部分：180级聚酯亚胺漆包铜扁线GB/T 7095.5-2008漆包铜扁绕组线第5部分：240级芳族聚酰亚胺漆包铜扁线GB/T 7095.6-2008漆包铜扁绕组线第6部分：200级聚酯或聚酯亚胺/聚酰胺酰亚胺复合漆包铜扁线GB/T 7095.7-2008漆包铜扁绕组线第7部分：130级聚酯漆包铜扁线3漆包圆绕组线GBT6109.1-2008 漆包圆绕组线第1部分：一般规定GBT6109.2-2008 漆包圆绕组线第2部分：155 级聚酯漆包铜圆线GBT6109.3-2008 漆包圆绕组线第3部分：120级缩醛漆包铜圆线GBT6109.4-2008 漆包圆绕组线第4部分：130级直焊聚氨酯漆包铜圆线GBT6109.5-2008 漆包圆绕组线第5部分：180级聚酯亚胺漆包铜圆线GBT6109.6-2008 漆包圆绕组线第6部分：220级聚酰亚胺漆包铜圆线GBT6109.7-2008 漆包圆绕组线第7部分：130L级聚酯漆包铜圆线GBT6109.9-2008 漆包圆绕组线第9部分：130级聚酰胺复合直焊聚氨酯漆包铜圆线GBT6109.10-2008 漆包圆绕组线第10部分：155级直焊聚氨酯漆包铜圆线GBT6109.11-2008 漆包圆绕组线第11部分：155级聚酰胺复合直焊聚氨酯漆包铜圆线GBT6109.12-2008 漆包圆绕组线第12部分：180级聚酰胺复合聚酯或聚酯亚胺漆包铜圆线GBT6109.13-2008 漆包圆绕组线第13部分：180级直焊聚酯亚胺漆包铜圆线GBT6109.14-2008 漆包圆绕组线第14部分：200级聚酰胺酰亚胺漆包铜圆线GBT6109.15-2008 漆包圆绕组线第15部分：130级自粘性直焊聚氨酯漆包铜圆线GBT6109.16-2008 漆包圆绕组线第16部分：155级自粘性直焊聚氨酯漆包铜圆线GBT6109.17-2008 漆包圆绕组线第17部分：180级自粘性直焊聚酯亚胺漆包铜圆线GBT6109.18-2008 漆包圆绕组线第18部分：180级自粘性聚酯亚胺漆包铜圆线GBT6109.19-2008 漆包圆绕组线第19部分：200级自粘性聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线GBT6109.20-2008 漆包圆绕组线第20部分：200级聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线GBT6109.21-2008 漆包圆绕组线第21部分：200级聚酯-酰胺-亚胺漆包铜圆线GBT6109.22-2008 漆包圆绕组线第22部分：240级芳族聚酰亚胺漆包铜圆线GBT6109.23-2008 漆包圆绕组线第23部分：180级直焊聚氨酯漆包铜圆线4绕组线基本尺寸GB/T 6108.1-2003绕组线基本尺寸第1部分: 圆绕组线导体直径GB/T 6108.2-2003绕组线基本尺寸第2部分: 漆包圆绕组线最大外径GB/T 6108.3-2003绕组线基本尺寸第3部分: 铜扁绕组线导体尺寸第三节并联导线换位参见《变压器线圈制造》第一章第四节绕向与联结组参见《变压器线圈制造》第一章第五节计算相电压计算Y接D接相电流计算Y接D接匝数选取初选低压线圈匝数N2计算每匝电压E T计算高压线圈各分接匝数NΦ1+5,NΦ1+2.5,NΦ1,NΦ1-2.5,NΦ1-5 高压线圈额定分接匝数取整数其它分接匝数匝数分布低压线圈匝数分布低压线圈采用多层圆筒式每层匝数N2L计算低压线圈采用箔式每层匝数N2L为1层数n2=N2高压线圈匝数分布高压线圈采用多段圆筒式每层匝数N1L计算n1d——高压线圈段数n1——高压线圈层数取整数高压线圈采用连续式每盘匝数N1L计算n1——高压线圈盘数导线规格确定根据经验电流密度值初选导线规格导线截面积根据电磁线规格截面积表查取导线截面积电流密度计算JA d——导线截面积（mm2）层间绝缘选取计算层间电压U L层间绝缘厚度确定E——层间绝缘电场强度，一般取2kV/mm线圈辐向厚度B计算——导线厚度（带绝缘）——迭绕导线根数——层数——每层层间绝缘厚度——裕度系数散热气道布置可根据温升计算设置散热气道，最小空气散热气道一般应大于10mm。
干式电力变压器设计计算干式电力变压器是一种广泛应用于工业和民用电力系统中的变压器。
与油浸式变压器相比，干式变压器具有更小的体积、更高的安全性和更低的维护成本。
设计干式电力变压器的计算主要包括以下几个方面：变压器的额定功率、短路电压、空载电流和温升。
首先，需要确定变压器的额定功率。
在设计变压器之前，需要确定变压器所需处理的功率范围。
通常，变压器的额定功率由用户的需求和电力系统的要求决定。
接下来，需要计算变压器的短路电压。
短路电压是指在变压器的短路条件下，变压器的绕组两端电压之比。
短路电压直接影响变压器的短路电流和故障电流。
然后，需要计算变压器的空载电流。
空载电流是指在无负载情况下，变压器的绕组中通过的电流。
空载电流主要由磁化电流和铁损耗引起的感性电流组成。
最后，需要计算变压器的温升。
温升是指在正常运行条件下，变压器各部分的温度升高。
温升主要由变压器的负载损耗引起。
在设计干式电力变压器时，还需要考虑以下几个因素：-变压器的绕组设计：变压器的绕组设计包括确定绕组的匝数、导线的截面积和绝缘材料的选择。
绕组的设计应满足变压器的额定电流和绝缘要求。
-绕组的冷却设计：干式电力变压器通常采用强制风冷却和自然冷却两种方式。
冷却设计应满足变压器在额定负载条件下的温度升高要求。
-绝缘的设计：干式电力变压器的绝缘应满足运行条件下的电压和温度要求。
绝缘设计涉及绝缘材料的选择、绝缘层的厚度和绝缘结构的设计。
总而言之，设计干式电力变压器涉及多个方面的计算和考虑，包括变压器的额定功率、短路电压、空载电流、温升以及绕组设计、冷却设计和绝缘设计等。
这些计算和考虑将确保变压器在正常运行条件下的安全可靠性和高效性。
整流变压器计算方法一、功率计算在整流变压器的设计中，首先需要计算所需的功率。
功率计算需要考虑负载的最大功率和变压器的功率损耗。
具体计算步骤如下：1.确定负载功率需求：根据电路需求，确定负载所需的最大功率。
如果负载是直流电动机、电弧炉等有较大启动冲击电流的设备，需考虑冲击负载功率。
2.计算整流变压器的额定功率：整流变压器需要承受负载的最大功率，并提供足够的功率余量。
额定功率一般取负载功率的1.1倍到1.5倍。
3.计算整流变压器的损耗功率：整流变压器在工作过程中会产生一定的功率损耗，主要包括铁损和铜损。
根据变压器的额定功率和效率，可计算出变压器的铁损和铜损功率。
4.确定整流变压器的额定容量：整流变压器的额定容量应大于或等于额定功率加上损耗功率，以确保变压器能够正常工作。
二、变压器选型在变压器选型时，需要考虑负载的电压需求、电流需求和变压器的参数。
具体步骤如下：1.确定负载电压需求：根据负载电气设备的额定电压要求，确定所需的输出电压。
2.确定负载电流需求：根据负载电气设备的额定电流要求，确定所需的输出电流。
3.确定变压器的变比：根据负载电压和电流需求，通过计算得出变压器的变比。
4.确定变压器的额定容量：根据负载的功率需求，通过计算得出变压器的额定容量。
5.选择合适的变压器型号：根据变比和容量的要求来选择合适的变压器型号。
三、整流电路设计整流电路是整流变压器中的关键部分，主要用于将交流电转换为直流电。
整流方式可以选择单相整流或三相整流，常用的有单相全波整流和三相桥式整流。
具体设计步骤如下：1.确定整流电路的类型：根据负载的特性、变压器的参数和功率需求，选择合适的整流电路类型。
2.计算整流电路的元件参数：根据负载的电流和电压要求，计算整流电路中的二极管、滤波电容等元件的参数。
3.设计滤波电路：在整流电路中，需要设计合适的滤波电路来减小输出电压的波动。
根据负载的要求和电路的参数，选择合适的滤波电路类型和元件参数。
整流装置中变压器的计算
一、变压器的选择
1、变压器的功率计算
选择变压器的过程中，要先确定变压器的功率大小，变压器的功率可以由公式P=U*I*cosΦ计算，其中P为功率，U为电压，I为电流，cosΦ为功率因数。
由变压器的连接方式确定变压器的输入输出电压以及功率因数
要求输出功率大于输入功率，因此输入电压乘以输出电压的乘积要大于输出功率，最后确定变压器的功率即可。
2、变压器的容量计算
即电流的大小，一般以额定功率为基础，根据额定功率对应的容量和实际变压器的容量确定变压器的容量。
用户根据自己的需要确定负载电流的大小，可以在实际需要的变压器容量范围内进行变压器的选择。
二、变压器的安装
1、变压器的外形设计
首先要确定变压器的型号，是单相变压器还是多相变压器，变压器的外形和外部结构受其容量大小的限制，在安装变压器时要根据变压器的容量来选择合适的尺寸，一般计算变压器的尺寸，将其容量除以比较费力的工作系数来确定。
2、变压器的安装
变压器安装时，要先根据变压器标准的安装位置进行变压器的安装，要仔细检查变压器的安装结构是否平整，防止变压器的受力不平衡，以防变压器受损。
变压器的安装在室内应放置在平稳。

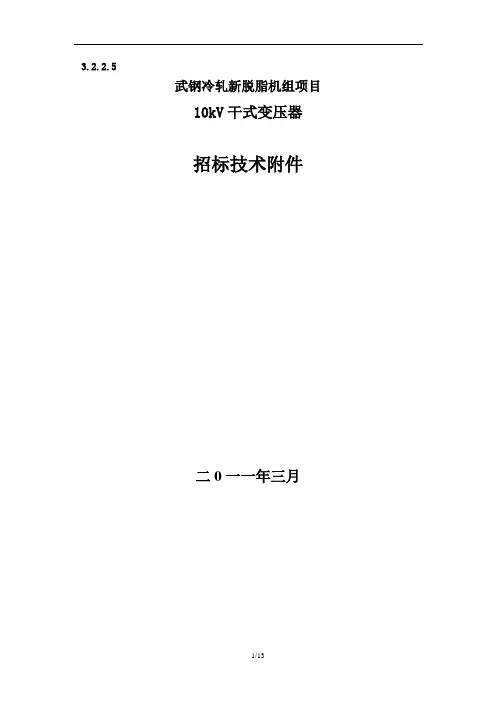

3.2.2.5武钢冷轧新脱脂机组项目10kV干式变压器招标技术附件二0一一年三月目录1 概述及通用说明2 技术资格3 技术规格4 供货范围5 设计、制造、检验标准6 资料交付7 设备监制及验收8 设备制造进度和保证措施9 功能指标、保证值和考核方法10 技术服务1．概述及通用说明本招标技术附件涉及武钢冷轧新脱脂机组配套用SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器。
其各项性能指标均应符合GB、IEC、DIN、ZBK等最新标准。
该产品应具有下述特点：●阻燃能力强，不会污染环境。
●防腐、防潮性好，可在100％湿度下正常运行，定运后不需处理即可再次进网运行。
●局部放电量小于8Pc（对SCB8），SCB10应好于此值。
●空载损耗比国际ZBK41003技术条件组I所规定的数值下降10％（对SCB8）以上，SCB10应好于此值，散热性能好，过载能力强，强迫风冷时可使额定容量提高50％。
●低压采用铜箔绕组，匝间电容增大，安匝分布平衡，抗短路、耐雷电冲击性好。
●高压绕组须在真空状态下进行浇注，浇注后线圈无气泡，不会因温度骤变导致线圈开裂，机械强度高。
●体积小，质量轻，安装方便，经济性能好。
SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器应好于上述性能指标。
所有干式变压器采用F级绝缘，一次、二次均采用电缆进/出线，采用标准的附件和安装材料，制造和试验按照GB和IEC标准，（若有标准不一致时，取高值）。
要求损耗小，过载能力强，环保性能好，具有防潮和抗环境温度突变的能力，运行可靠，维护方便。
2．技术资格2.1卖方应具有生产干式变压器设备的经验和能力。
2.2卖方应提交其过去参加和已建厂的厂名、厂址、性能指标，包括可靠性和可用性的数据，以及其提供设备实际所具有的特性指标和保证数值的证书，并具有切实可行的质量体系及管理制度。
2.3卖方应提供所投标设备的生产（制造）的许可证。

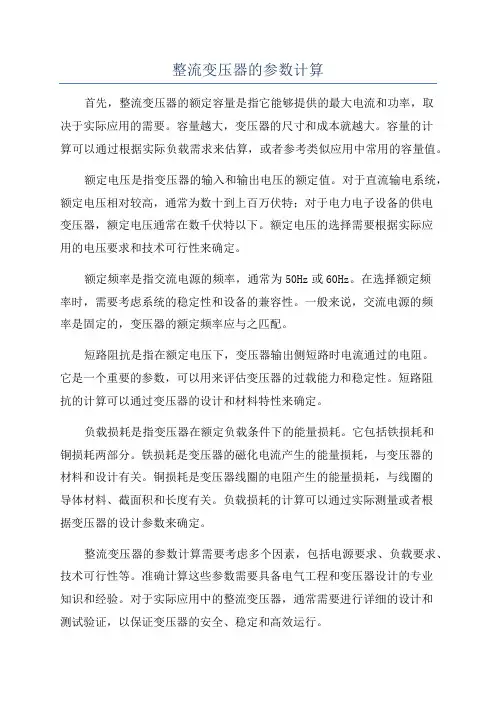

整流变压器的参数计算首先，整流变压器的额定容量是指它能够提供的最大电流和功率，取决于实际应用的需要。
容量越大，变压器的尺寸和成本就越大。
容量的计算可以通过根据实际负载需求来估算，或者参考类似应用中常用的容量值。
额定电压是指变压器的输入和输出电压的额定值。
对于直流输电系统，额定电压相对较高，通常为数十到上百万伏特；对于电力电子设备的供电变压器，额定电压通常在数千伏特以下。
额定电压的选择需要根据实际应用的电压要求和技术可行性来确定。
额定频率是指交流电源的频率，通常为50Hz或60Hz。
在选择额定频率时，需要考虑系统的稳定性和设备的兼容性。
一般来说，交流电源的频率是固定的，变压器的额定频率应与之匹配。
短路阻抗是指在额定电压下，变压器输出侧短路时电流通过的电阻。
它是一个重要的参数，可以用来评估变压器的过载能力和稳定性。
短路阻抗的计算可以通过变压器的设计和材料特性来确定。
负载损耗是指变压器在额定负载条件下的能量损耗。
它包括铁损耗和铜损耗两部分。
铁损耗是变压器的磁化电流产生的能量损耗，与变压器的材料和设计有关。
铜损耗是变压器线圈的电阻产生的能量损耗，与线圈的导体材料、截面积和长度有关。
负载损耗的计算可以通过实际测量或者根据变压器的设计参数来确定。
整流变压器的参数计算需要考虑多个因素，包括电源要求、负载要求、技术可行性等。
准确计算这些参数需要具备电气工程和变压器设计的专业知识和经验。
对于实际应用中的整流变压器，通常需要进行详细的设计和测试验证，以保证变压器的安全、稳定和高效运行。

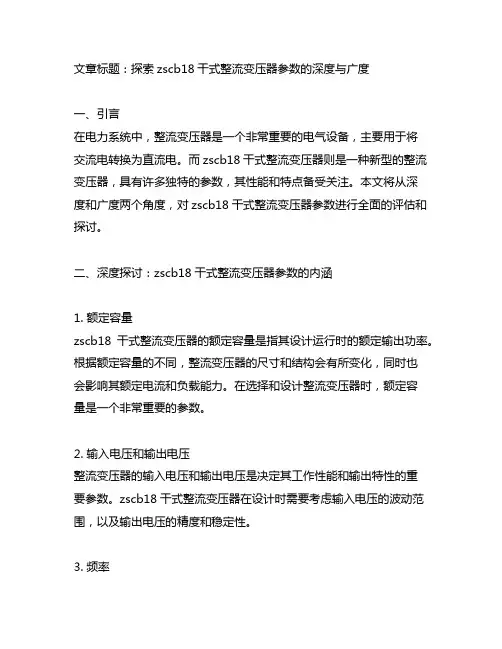

文章标题：探索zscb18干式整流变压器参数的深度与广度一、引言在电力系统中，整流变压器是一个非常重要的电气设备，主要用于将交流电转换为直流电。
而zscb18干式整流变压器则是一种新型的整流变压器，具有许多独特的参数，其性能和特点备受关注。
本文将从深度和广度两个角度，对zscb18干式整流变压器参数进行全面的评估和探讨。
二、深度探讨：zscb18干式整流变压器参数的内涵1. 额定容量zscb18干式整流变压器的额定容量是指其设计运行时的额定输出功率。
根据额定容量的不同，整流变压器的尺寸和结构会有所变化，同时也会影响其额定电流和负载能力。
在选择和设计整流变压器时，额定容量是一个非常重要的参数。
2. 输入电压和输出电压整流变压器的输入电压和输出电压是决定其工作性能和输出特性的重要参数。
zscb18干式整流变压器在设计时需要考虑输入电压的波动范围，以及输出电压的精度和稳定性。
3. 频率电力系统中的频率是指交流电的周期数，通常为50Hz或60Hz。
zscb18干式整流变压器的参数中，频率是一个重要的参考指标，它影响着整流变压器的设计和工作稳定性。
4. 效率和损耗整流变压器的效率和损耗是评估其节能性能和运行成本的重要指标。
zscb18干式整流变压器在设计时需要考虑如何减小额定负载时的铜损和铁损，以提高其整体效率。
5. 绝缘等级绝缘等级是指整流变压器在耐受电压、介质击穿和绝缘强度等方面的性能指标。
zscb18干式整流变压器的绝缘等级是保障其安全可靠运行的重要参数。
6. 温升整流变压器在运行时会产生一定的温升，超过温升限值会影响其绝缘性能和使用寿命。
zscb18干式整流变压器需要关注温升控制和散热设计，以确保其长期稳定运行。
三、广度探讨：zscb18干式整流变压器参数的应用和发展趋势1. 增加多级变压器随着电力系统的发展，对变压器容量和性能要求越来越高。
zscb18干式整流变压器可以通过增加多级变压器的方式，提高其输出电压和容量，满足大容量直流负载的需求。
附件1 技术规范1 总则1.1 本规范书适用于大同煤矿集团塔山2×660MW坑口电厂二期扩建工程空冷系统的整流型干式变压器。
它包括采购的整流型干式变压器及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
设备需求表1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。
1.4 合同签订后1个月内，按本协议附件3、5的要求，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。
1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.6 卖方应提供高质量的设备。
这些设备应是技术先进并经过两台同类型机组三年以上成功运行实践证明是成熟可靠的产品。
1.7 卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
卖方应提供所使用的标准。
本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8 在签定合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.9 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
1.10本工程采用KKS标识系统。
卖方提供的技术资料(包括图纸)和设备标识必须有KKS编码。
具体标识要求由设计院提出，在设计联络会上讨论确定。
1.11 本技术规范书未尽事宜，由供、需双方协商确定。
2 工程概况2.1 概述参见主合同2.2 工程主要原始资料参见主合同3 规范和标准变压器应符合下列各现行标准的要求：IEC 76-1, 76-2, 75-3, 76-4, 76-5 —电力变压器IEC 726 —干式变压器IEC 551 —变压器和电抗器噪音测量GB 1094 —电力变压器GB 6450 —干式变压器GB 10228 —三相干式变压器技术条件GB 311 —高压输变电设备的绝缘配合与高电压试验技术GB5582 —高压电力设备外绝缘污秽等级GB2900 —电工名词术语4 运行和设计条件4.1 设备运行的环境要求4.1.1 概述参见主合同4.1.2 本条的目的在于强调设备应遵照的环境条件要求，因为这会影响卖方设备的寿命、结构和运行可靠性。
整流变压器的参数计算晶闸管变流设备一般都是通过变压器与电网连接的,因此其工作频率为工频初级电压即为交流电网电压.经过变压器的耦合,晶闸管主电路可以得到一个合适的输入电压,是晶闸管在较大的功率因数下运行.变流主电路和电网之间用变压器隔离,还可以抑制由变流器进入电网的谐波成分,减小电网污染.在变流电路所需的电压与电网电压相差不多时,有时会采用自耦变压器;当变流电路所需的电压与电网电压一致时,也可以不经变压器而直接与电网连接,不过要在输入端串联"进线电抗器"以减少对电网的污染.变压器的参数计算之前,应该确定负载要求的直流电压和电流,确定变流设备的主电路接线形式和电网电压.先选择其次级电压有效值U2,U2数值的选择不可过高和过低,如果U2过高会使得设备运行中为保证输出直流电压符合要求而导致控制角过大,使功率因数变小;如果U2过低又会在运行中出现当α=αmin时仍然得不到负载要求的直流电压的现象.通常次级电压,初级和次级电流根据设备的容量,主接线结构和工作方式来定.由于有些主接线形式次级电流中含有直流成分,有的又不存在,所以变压器容量(视在功率)的计算要根据具体情况来定.5.5.1 变压器次级相电压U2的计算整流器主电路有多种接线形式,在理想情况下,输出直流电压Ud与变压器次级相电压U2有以下关系BUVdKUKU2= (5.39)其中KUV为与主电路接线形式有关的常数;KB为以控制角为变量的函数,设整流器在控制角α=0和控制角不为0时的输出电压平均值分别为Ud0和Udα,则KUV= Ud0/ U2,KB=Udα/Ud0.在实际运行中,整流器输出的平均电压还受其它因素的影响,主要为:(1)电网电压的波动.一般的电力系统,电网电压的波动允许范围在+5%~-10%,令ε为电压波动系数,则ε在0.9~1.05之间变化,这是选择U2的依据之一.考虑电网电压最低的情况,设计中通常取ε=0.9~0.95.(2)整流元件(晶闸管)的正向压降.在前面对整流电路的分析中,没有考虑整流元件的正向压降对输出电压的影响,实际上整流元件要降掉一部分输出电压,设其为UT.由于整流元件与负载是串联的,所以导通回路中串联元件越多,降掉的电压也就越多.令PDF 文件使用"pdfFactory Pro" 试用版本创建回路元件串联个数为nS,如半波电路nS=1;桥式电路nS=2.如果桥臂上有元件串联,nS 也做相应的变动.这样由于整流元件降掉的电压为nSUT.(3)直流回路的杂散电阻.滞留回路中,接线端子,引线,熔断器,电抗器等都具有电阻,统称杂散电阻.设备工作时会产生附加电压降,记为∑U,在额定工作条件下,一般∑U占额定电压的0.2%~0.25%.(4)换相重叠角引起的电压损失.由前面对整流电路的分析可知,换相重叠角引起的电压降ΔUd由交流回路的电抗引起,可由整流变压器漏抗XS表示.由前面的分析可知,变压器漏抗主要与变压器的短路电压百分比uk%,有关.不同容量的变压器其短路电压百分比也不一样,通常为:容量小于100KV A的变压器uk%取5;容量在100~1000KV A范围时,uk%在5~7之间选取;容量大于1000KV A,uk%的取值范围为7~10.ΔUd可由以下公式计算,对于n相半波电路,nUunKUkgd2100%2π= (5.40)对n相桥式电路2100%2nUunKUkgdπ= (5.41)单相桥式整流与单相双半波整流电路相同,取n=2.(5)整流变压器电阻的影响.交流电压损失受负载系数的影响,假定功率因数为1,则交流电压的损失(可认为由变压器引起的交流电压降)ΔUa为22USpKUcu由其引起的整流输出电压的压降为BcugUVadKUSpKKU22= (5.42)考虑上述所有因素,整流电路的直流输出电压应为addTSBUVdUUUUnKUKU -∑- --=2minε (5.43)将有关各量代入并整理后可得次级相电压有效值的计算公式为2min2100%SpKKKuKKKKUUnUUcuBgUVkXgBUVTSd-∑++=ε(5.44)PDF 文件使用"pdfFactory Pro" 试用版本创建 表5-2 整流变压器计算系数电路形式KX KUV Kfb KI2 KI1 KTL KB单相双半波0.450 0.9 0.45 0.707 1 1 cosα单相半控桥0.637 0.9 0.45 1 1 1 0.5(1+ cosα)单相全控桥0.637 0.9 0.45 1 1 1 cosα三相半波0.827 1.17 0.386 0.577 0.471 1.732 cosα三相半控桥1.170 2.34 0.386 0.816 0.816 1.22 0.5(1+cosα)三相全控桥1.170 2.34 0.386 0.816 0.816 1.22 cosα式(5.44)中的KX叫做换相电压降系数,对换相压降有影响,它与电路的接线形式有关, 当电路为n相半波整流时nnKXπ2=当为n相桥式整流时,2nnKXπ=2. 变压器次级相电流有效值I2的计算一般的工业生产用晶闸管设备的负载都为电感性的,负载电流基本上是直流,因而晶闸管电流为方波.变压器的各相绕组与一个(半波)或两个(桥式)晶闸管连接,所以变压器次级电流也为方波,其有效值I2与负载电流Id成正比关系,比例系数决定于电路的接线形式,所以dIIKI22= (5.45)如果负载为电阻性,则负载电流,晶闸管电流和变压器次级电流都不是方波,不能采用上式计算,要通过电路分析求取电流的方均根值.如果是电动机负载,式(5.45)中的Id 应取电动机的额定电流而不是堵转电流,因为堵转电流仅出现在启动后的很短的一段时间,这段时间变压器过载运行是允许的.3. 变压器次级相电流有效值I1的计算整流变压器的初,次级电流都是非正弦波,对于不同的主电路接线形式两者的关系是不一样的.主电路为桥式接线时变压器次级绕组电流中没有直流分量,初,次级电流的波形相同,PDF 文件使用"pdfFactory Pro" 试用版本创建其有效值之比就是变压器的变比Kn.在半波电路中,变压器的次级电流是单方向的,包含着直流分量Id2和交流分量Ia2,i2= id2+ ia2,而直流成分是不能影响初级电流i1的.i1仅与ia2有关,i1= ia2/Kn.现以三相半波电路为例说明初级电流的计算方法.设负载为电感性,电感量足以消除负载电流的波动,i2的波形如图5-11所示.次级电流的有效值为3/2dII=, 次级电流中的直流成分为3/2ddII=,根据电路理论,次级电流中的交流成分有效值为ddaIIII3222222=-=初级电流与次级交流电流之间成正比关系,为dnnaIKKII32121= (5.46)当变比为1时,I1与Ia2之间的关系称为网侧电流变换系数KI1,I1可表示为dnIIKKI11= (5.47)tti1i2图5-11 三相半波电路变压器的电流3. 变压器容量的计算变压器的容量即变压器的视在功率,对于绕组电流中含有直流成分的变压器,由于初, 次级的电流有效值之比不是变压器的变比,而两侧的电压之比却为变比,所以初级和次级的容量是不同的.设变压器初级容量为S1,次级容量为S2;初级和次级的相数分别为n1和n2,初,次级容量的计算公式分别为1111IUnS= (5.48)2222IUnS= (5.49)PDF 文件使用"pdfFactory Pro" 试用版本创建变压器的等效容量为初,次级容量的平均值,为221SSS+= (5.50)。
干式整流变压器
干式整流变压器
ZSG系列三相整流变压器，为户内空气自冷式，电解、电镀、有色金属锻炼、工矿电气交通等均广泛选用直流电源，整流变压器系列用作整流网络前的主变压器。
本系列商品铁芯选用优秀晶粒取向冷轧硅钢片，铁柱和铁轭为多级阶梯迭积的圆截面或矩形截面。
线圈是由铜导线或铜箔绕制，依据容量、电压和电流的纷歧样，初级线圈分圆筒式绕组或饼式绕组，次级线圈分螺旋式绕组或接连式绕组，初、次级线圈的出线头引至固定的接线板或接线铜排，绝缘等级分为B级、F级和H 级。
商品分翻开式和防护式，防护式需加罩壳。
1。
