CJG10型光干涉式甲烷测定器

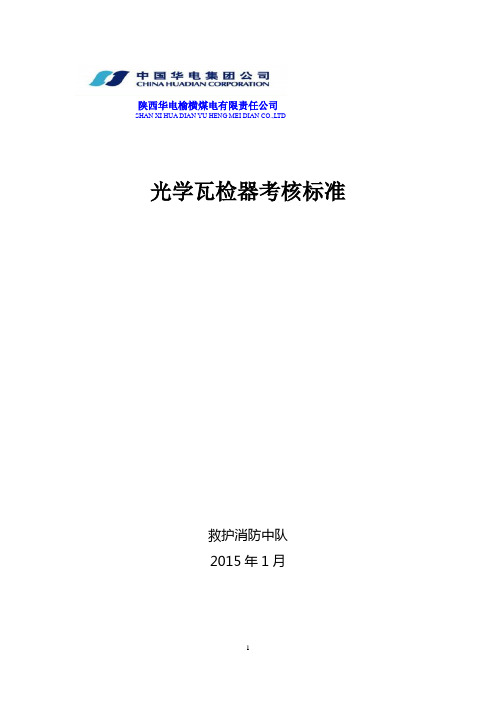

陕西华电榆横煤电有限责任公司SHAN XI HUA DIAN YU HENG MEI DIAN CO.,LTD光学瓦检器考核标准救护消防中队2015年1月光学瓦检器考核标准一、特点：光学瓦检器是利用光的干涉条纹原理迅速而准确的测定矿井中瓦斯和二氧化碳的浓度。

二、概述：1、防爆型式及防爆标志防爆型式：矿用本质安全型防爆标志：ExibI2、型号的组成及其代表意义CJG10和CJG100C——测定器 J——甲烷（瓦斯） G——光干涉 10（100）——测量范围（0—10%CH4或0—100%CH4）3、正常工作条件环境温度：（-20—40）℃大气压力：（80—110）kPa相对湿度：<96% （+25℃）贮存环境温度：-20—55℃试验条件为：周围环境应为自然空气温度：-20—55℃相对湿度：45%—75%空气压力：86—106kPa4、仪器外形尺寸及重量尺寸：220*122*64mm 重量：1.7Kg5、电源：1号干电池1节三、工作原理：光源经过聚光镜、平面镜分为两部分，一部分光束穿过气室下侧空气室，由折光棱镜将其返回，穿过上侧空气室后折射入平面镜；另一部分光束折射入平面镜后被表面全反射，然后通过气室回到平面镜反射和上述部分光束一同进入望远镜系统。

由于两部分光的光程不同，因而在望远镜系统中的物镜的聚焦平面上产生了白光特有的干涉现象，通过目镜可以看到有两条黑纹和若干彩色条纹组成的光谱。

四、结构组成特点：由光路、电路和气路三大部分组成。

五、部件名称及作用：（由11组部件组成）1、照明装置组：产生干涉条纹的光源部分。

2、聚光镜组：能控制光源的散乱。

3、平面镜组：是产生光的干涉条纹的重要部件，光线经过此镜后产生两束光波。

4、折光棱镜组：是产生光的干涉条纹的重要部件，光束经两次90度反射后折回到平面镜。

5、反射棱镜组：将光束做90度的转向，并且当转动粗动手轮做上下调节时，能移动干涉条纹。

6、物镜组：改善干涉条纹的清晰度。

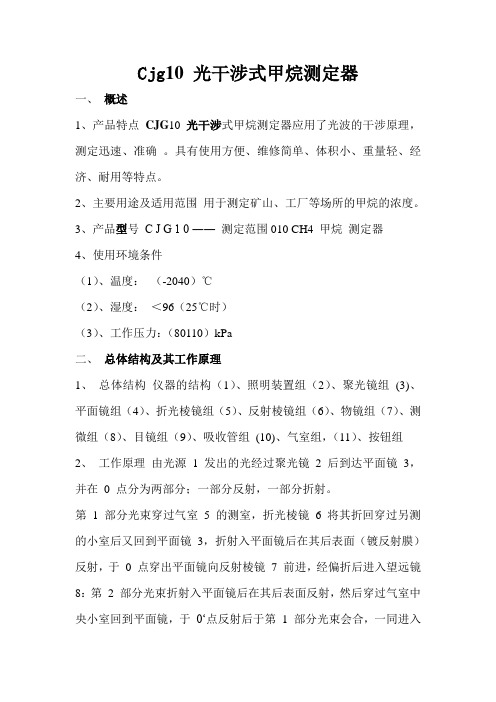

Cjg10 光干涉式甲烷测定器一、概述1、产品特点CJG10 光干涉式甲烷测定器应用了光波的干涉原理，测定迅速、准确。

具有使用方便、维修简单、体积小、重量轻、经济、耐用等特点。

2、主要用途及适用范围用于测定矿山、工厂等场所的甲烷的浓度。

3、产品型号C J G 1 0 ―― 测定范围010 CH4 甲烷测定器4、使用环境条件（1）、温度：（-2040）℃（2）、湿度：＜96（25℃时）（3）、工作压力：（80110）kPa二、总体结构及其工作原理1、总体结构仪器的结构（1）、照明装置组（2）、聚光镜组(3)、平面镜组（4）、折光棱镜组（5）、反射棱镜组（6）、物镜组（7）、测微组（8）、目镜组（9）、吸收管组(10)、气室组，（11）、按钮组2、工作原理由光源1 发出的光经过聚光镜2 后到达平面镜3，并在0 点分为两部分；一部分反射，一部分折射。

第 1 部分光束穿过气室 5 的测室，折光棱镜 6 将其折回穿过另测的小室后又回到平面镜3，折射入平面镜后在其后表面（镀反射膜）反射，于0 点穿出平面镜向反射棱镜7 前进，经偏折后进入望远镜8：第2 部分光束折射入平面镜后在其后表面反射，然后穿过气室中央小室回到平面镜，于0‘点反射后于第1 部分光束会合，一同进入望远镜，两光束的物镜的焦平面上产生白光特有的干涉现象；干涉花样中央为白纹，两旁为彩纹，眼睛通过目镜进行观测。

3、仪器构造现将其主要部分分述如下；（1）、电源，照明装置组；是仪器产生干涉条纹的光，电源部分。

电源采用1 号电池一节，额定电压1.5伏。

光源灯泡为特殊制作，其额定电压为1.35 伏，电流为0.3 安培，发光亮度为1.8 Lm。

（2）、聚光镜组；聚光镜和镜座用虫胶胶牢，该镜用以会集由光源发出的光，以增强其亮。

（3）、平面镜组；是产生光的干涉的重要部件。

光线经过此板后分裂为二。

由于镜座的作用，该镜向后倾斜约55”，以得到所需的干涉条纹宽度（一条条纹到另一条条纹间的距离）。

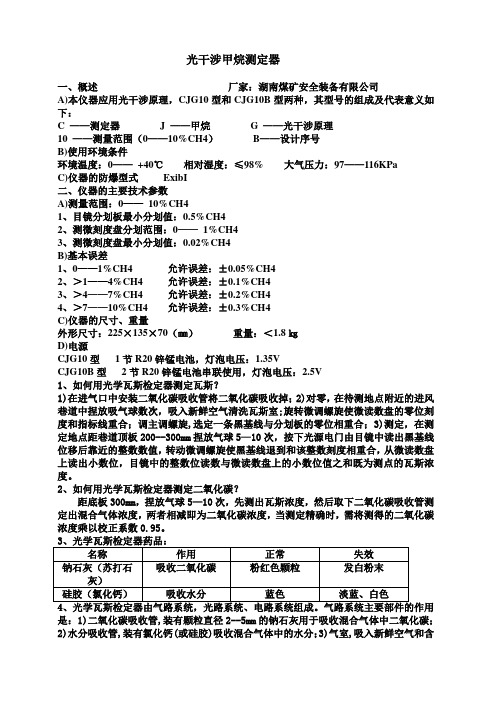

光干涉甲烷测定器一、概述厂家：湖南煤矿安全装备有限公司A)本仪器应用光干涉原理，CJG10型和CJG10B型两种，其型号的组成及代表意义如下：C ——测定器J ——甲烷G ——光干涉原理10 ——测量范围（0——10%CH4）B——设计序号B)使用环境条件环境温度：0——+40℃相对湿度：≤98% 大气压力：97——116KPaC)仪器的防爆型式ExibI二、仪器的主要技术参数A)测量范围：0——10%CH41、目镜分划板最小分划值：0.5%CH42、测微刻度盘分划范围：0——1%CH43、测微刻度盘最小分划值：0.02%CH4B)基本误差1、0——1%CH4 允许误差：±0.05%CH42、＞1——4%CH4 允许误差：±0.1%CH43、＞4——7%CH4 允许误差：±0.2%CH44、＞7——10%CH4 允许误差：±0.3%CH4C)仪器的尺寸、重量外形尺寸：225×135×70（㎜）重量：＜1.8㎏D)电源CJG10型1节R20锌锰电池，灯泡电压：1.35VCJG10B型2节R20锌锰电池串联使用，灯泡电压：2.5V1、如何用光学瓦斯检定器测定瓦斯？1)在进气口中安装二氧化碳吸收管将二氧化碳吸收掉；2)对零，在待测地点附近的进风巷道中捏放吸气球数次，吸入新鲜空气清洗瓦斯室;旋转微调螺旋使微读数盘的零位刻度和指标线重合；调主调螺旋,选定一条黑基线与分划板的零位相重合；3)测定，在测定地点距巷道顶板200--300mm捏放气球5—10次，按下光源电门由目镜中读出黑基线位移后靠近的整数数值，转动微调螺旋使黑基线退到和该整数刻度相重合，从微读数盘上读出小数位，目镜中的整数位读数与微读数盘上的小数位值之和既为测点的瓦斯浓度。

2、如何用光学瓦斯检定器测定二氧化碳？距底板300mm，捏放气球5—10次，先测出瓦斯浓度，然后取下二氧化碳吸收管测定出混合气体浓度，两者相减即为二氧化碳浓度，当测定精确时，需将测得的二氧化碳浓度乘以校正系数0.95。

光干涉式甲烷测定器的使用与维修光干涉式甲烷测定器是一种用于测定大气中甲烷含量的仪器，它利用甲烷分子对光的吸收特性进行测量。

本文将介绍该测定器的使用方法和维修注意事项。

一、使用方法1.仪器准备在使用光干涉式甲烷测定器之前，需要先进行仪器的准备工作。

首先需要检查仪器的外观是否有损坏，然后接通仪器的电源，并等待仪器进行自检。

同时需要检查仪器的光源是否正常，以及各个部件的连接是否牢固。

2.样品采集在进行甲烷含量测定之前，需要先采集大气中的样品。

通常情况下，可以使用取样泵将空气抽入样品室中，然后关闭取样泵进行测定。

3.甲烷含量测定当样品准备就绪后，可以开始进行甲烷含量的测定。

首先需要设定测定器的工作参数，包括光源的强度、测定的波长范围等。

然后将样品室中的样品暴露在光源下，等待一段时间后，仪器将自动进行测定，并输出甲烷含量的测定结果。

4.数据处理得到甲烷含量的测定结果后，需要进行数据处理。

可以使用计算机或其他数据处理设备对测定结果进行处理和记录，以便后续的分析和研究。

二、维修注意事项1.保持清洁光干涉式甲烷测定器的精密光学部件需要保持清洁，以确保测定的准确性。

因此在使用过程中需要定期对仪器进行清洁，特别是对于样品室和光路部分需要特别注意。

2.定期校准为了保证测定结果的准确性，需要定期对测定器进行校准。

通常情况下，可以使用标准气体对仪器进行校准，以确保测定结果的准确性和稳定性。

3.注意安全在使用光干涉式甲烷测定器时，需要注意安全。

特别是在操作过程中需要注意防止样品泄漏和接触有毒气体，以确保操作人员的安全。

4.定期维护除了定期校准之外，还需要对测定器进行定期维护。

包括清洁、检查灯泡和其他部件的工作状态等，以确保测定器的正常工作。

通过以上介绍，相信大家对光干涉式甲烷测定器的使用和维护有了更深入的了解。

希望大家在使用过程中能够严格按照操作说明进行操作，并定期对测定器进行维护和校准，以确保测定结果的准确性和可靠性。

瓦斯检查工岗位应知应会手册目录第一部分常用瓦检仪型号、结构、性能 (1)第二部分光学瓦检仪的基本原理 (2)第三部分瓦检仪操作流程 (3)第四部分瓦斯检查工安全生产责任制 (4)一、责任范围 (4)二、责任清单 (4)第五部分瓦斯检查工岗位安全风险管控清单 (4)一、运输伤人类风险： (5)二、机电伤人类风险： (5)三、通风伤人类风险： (5)四、地压显现区、积水区伤人类风险: (5)第六部分瓦斯检查工岗位操作红线 (5)第七部分重大事故隐患判定标准 (5)第八部分瓦斯检查工岗位作业流程标准 (6)一、班前准备 (6)二、接班 (7)三、确定检查内容 (7)四、确定检查范围 (7)五、作业前准备 (8)六、瓦斯浓度检测 (8)七、传感器对照 (9)八、温度检测 (9)九、记录填写 (9)十、班中汇报 (10)十一、特殊问题处理 (10)十二、交班 (10)十三、收尾工作 (10)第九部分瓦斯检查工岗位作业口诀 (10)第一部分常用瓦检仪型号、结构、性能一、型号下图为瓦斯检查工常用仪器设备，甲烷测定器主要用来测定甲烷浓度，比长式气体检测管和气体采样器主要用来测定有毒有害气体浓度，下面重点介绍CJG10型甲烷测定器的相关内容。

CJG10型光干涉式甲烷测定器比长式气体检测管 CZY50型多种气体采样器二、结构1.排气阀2.气球3.吸气阀4.连接胶管5.二氧化碳吸收管6.带气嘴螺盖7.瓦斯进入嘴8.瓦斯抽出嘴9.目镜 10.目镜护罩 11.刻度盘窗口 12.测微手轮 13.照明开关组 14.微读数电门 15.光源电门 16.调零护盖 17.调零手轮 18.电池盖 19.电池 20.电池座 21.水分吸收管。

三、功能和连接（一）瓦斯抽出嘴8同吸气球连接胶管4连接，起吸气泵的作用。

（二）剪取配套胶管80mm，将瓦斯进入嘴7同干燥管组一端的带气嘴螺盖6连接，起对吸入气体过滤湿气和吸收二氧化碳的作用。

（三）目镜：观测干涉条纹整数移动量，调节目镜筒可调整视场焦距。

CJG10光干涉式甲烷测定器使用说明书特别提示：在使用本产品前，请详细阅读本使用说明书版本:第二版日期:2009年5月执行标准：MT28—2005《光干涉式是甲烷测定器》京制00000136号01安全标志号：MFA070014防爆合格证号：10641640北京中煤安泰机电设备有限公司1概述1.1产品特点CJG10光干涉式甲烷测定器应用了光波的干涉原理，测定迅速、准确。

具有使用方便、维修简单、体积小、重量轻、经济、耐用等特点。

1.2主要用途及适用范围用于测定矿山、工厂等场所的甲烷的浓度。

1.3产品型号C J G10――测定范围(0~10)%CH4光干涉甲烷测定器1.4使用环境条件1.4.1温度：（-20~40）℃1.4.2湿度：＜96%（25℃时）1.4.3工作压力：（80~110）kPa2总体结构及其工作原理2.1总体结构图1仪器的结构1照明装置组，2聚光镜组，3平面镜组，4折光棱镜组，5反射棱镜组，6物镜组，7测微组，8目镜组，9吸收管组10气室组，11按钮组2.2工作原理仪器内部的光学系统如图2所示。

图2光学系统图由光源1发出的光经过聚光镜2后到达平面镜3，并在0点分为两部分；一部分反射，一部分折射。

第1部分光束穿过气室5的测室，折光棱镜6将其折回穿过另测的小室后又回到平面镜3，折射入平面镜后在其后表面（镀反射膜）反射，于0点穿出平面镜向反射棱镜7前进，经偏折后进入望远镜8：第2部分光束折射入平面镜后在其后表面反射，然后穿过气室中央小室回到平面镜，于0｀点反射后于第1部分光束会合，一同进入望远镜，两光束的物镜的焦平面上产生白光特有的干涉现象；干涉花样中央为白纹，两旁为彩纹，眼睛通过目镜进行观测。

2.3仪器构造仪器构造如图1所示，现将其主要部分分述如下；2.3.1电源，照明装置组；是仪器产生干涉条纹的光，电源部分。

电源采用1号电池一节，额定电压1.5伏。

光源灯泡为特殊制作，其额定电压为1.35伏，电流为0.3安培，发光亮度为1.8Lm。

光干涉式甲烷测定器的使用与维修光干涉式甲烷测定器是一种常用的气体检测仪器，用于检测甲烷气体的浓度。

它利用光的干涉原理进行测量，具有测量速度快、灵敏度高等优点。

本文将介绍光干涉式甲烷测定器的使用方法和维修注意事项。

一、使用方法1. 准备工作在使用光干涉式甲烷测定器之前，需要先进行一些准备工作。

确保仪器的电源充足。

然后，将甲烷测定器连接到所需要进行测量的设备上。

2. 打开测定器按下测定器的开关按钮，打开甲烷测定器。

等待仪器进行自检，待仪器自检完毕后，显示屏上会显示出当前环境中的甲烷气体浓度。

3. 进行测量将甲烷测定器对准待测物，使其与待测物保持一定距离。

待测物可以是一个甲烷气体源、一个实验室器械或者一个工业设备。

然后，按下测量按钮，测定器会开始测量甲烷气体浓度。

待测量完成后，测定器会自动显示测量结果。

4. 关闭测定器测量完成后，按下关闭按钮，关闭甲烷测定器。

二、维修注意事项1. 保持仪器干燥在使用过程中，要特别注意保持甲烷测定器的干燥。

避免让仪器受到水汽的侵入，以免影响仪器正常工作。

2. 注意电源问题在使用甲烷测定器时，要确保电源的正常运作。

定期检查电源线是否有损坏，并确保电源稳定，以保证测定器的正常工作。

3. 定期校准由于光干涉式甲烷测定器是一种高精度的仪器，因此需要定期进行校准，以保证测量结果的准确性。

校准的频率根据仪器的使用情况来定，一般建议每年校准一次。

4. 注意存储问题当不使用甲烷测定器时，应将其存放在干燥、通风的环境中。

避免将仪器暴露在潮湿、高温的环境中，以免影响仪器的性能。

5. 注意清洁问题定期清洁甲烷测定器的外壳和光学元件，避免灰尘和污渍的积累。

使用干净的软布擦拭仪器表面，避免使用有腐蚀性的溶剂清洁仪器，以免损坏仪器外壳。

光干涉式甲烷测定器是一种非常实用的气体检测仪器，但在使用和维护过程中需要注意一些事项，以保证仪器的正常工作和准确测量。

希望本文所述的使用方法和维修注意事项能对用户有所帮助。

CJG10B型光干测定器使用说明书湖南煤矿安全装备有限公司一概述A)本仪器应用光干涉原理，适用于煤矿井下环境中甲烷气体的测量，CJG10型和CJG10B 型两种仪器仅照明系统有所不同，仪器的操作使用方法均相同，其型号的组成及意义如下：C---测定器J---甲烷10---测量范围(0-10%CH4)B---设计序号B)使用环境条件环境温度：0—+400C相对温度：≦98%大气压力：97—116kpaC)仪器的防爆型式Exipl二仪器的工作原理与构造A)工作原理仪器的光学系统如图1所示:由光源1发出的光束经聚光镜2后到达平面镜3，经前后两表面反射，一部分光束穿过气室5的空气室，折光棱镜6将其折回穿过另一侧的空气室回到平面镜3，折射入平面镜后在其后面(镀反射镆)反射，于0点附近穿出平面镜向反射棱镜7前进，经偏折后进入望远镜系统。

另一部分光束折射入平面镜后，在其后表面反射，然后穿过气室的甲烷室经折光棱镜反射又回经甲烷室，传播到平面镜3于0点附近经平面镜的反射与上述部分光束一同进入望远镜系统。

由于光程差的结果，在物镜的焦平面上产生干涉条纹。

人眼通过目镜观察到产生的干涉条纹，当甲烷室与空气室都充满相同的气体，例如空气时，干条纹位置不移动，但当甲烷抽进甲烷室时干涉条纹相对原位置移动一距离。

测量这个位移量，便可知甲烷在空气中的含量。

本仪器是设计成专测甲烷的仪器，所以该仪器的读数，就是甲烷的浓度。

仪器设置有测微机构，以提高精度。

若测量CO2气体时，读数值应乘以换算系数0.95。

因仪器是专用测甲烷气体的，所以检测CO2时，检测结果仅供参考。

B)仪器的构造：1．照明装置组：是产生干涉条纹的光源部分.2．聚光镜组：将光源会聚以增强其发光强度.3．平面镜组和折光梭镜组：平面镜和折光棱镜在空间构成微小角度，从面产生一定宽度的干条纹，在仪器中，这个微小角度是由倾斜平面镜来完成的。

4．反射梭镜组：将光线偏转900，并且当转动调零手轮时，能移动干涉条纹，在携带者使用过程中，为了防止调零手轮的变位而引起条纹的位移，应将调零护盖盖上。
