光干涉式甲烷测定器说明书模板

光干涉式甲烷测定器本测定器可以快速准确地测定煤矿井下环境中的甲烷及二氧化碳等有害气体浓度，及时预警保证安全。

一、仪器工作原理我公司的甲烷测定器主要依据日本理研18型瓦斯检定器的工作原理进行设计，其工作原理如下。

1．光干涉原理：如果在一静止水面上投下一颗石子，水面就会以石子入水点为中心产生一圈圈的圆形水波，水波波纹由波峰和波谷（正弦波）组成，从中心点向四周扩散。

光的传播同于水波，只是光波的波峰波谷肉眼看不见。

起伏的光波形态见图1所示，向上凸起的部分叫波峰，向下凹入的部分叫波谷。

波峰与波峰之间的距离叫波长。

如果在一静止水面上投下两颗石子，水面就会以石子入水点为中心产生一圈圈的圆形水波，当两列水波达到交迭区后，就会产生干涉而形成部分水面起伏更大部分水面起伏更低;--;波峰与波峰相遇形成更高的波峰，波谷与波谷相遇形成更低的波谷。

这种现象就为水波的干涉。

两列以上的光波相遇也会产生水波形的干涉现象，此即为光的干涉原理，即：我们可以用一个光源所发出的光波经过平面境，由于镜子的反射和折射而产生两列光波，当它们再相遇时就会产生干涉现象。

光波相消干涉时亮度降低，光波相长干涉时亮度提亮。

某一物质的折射率=光在真空中传播的速度÷光在此种物质中传播的速度。

光程=光线所通过的路程×光所通过的物质的折射率。

因此，如果两列光波通过的路程长短不同或是通过的物质不同或是通过的物质、路程都不同，则光程可能不同。

两列光波光程长短的差别叫做光程差。

两列光波有了光程差，这就是产生光波干涉的原。

当两列光波的光程差=（n＋1/2）λ时光波形成相消干涉，产生暗条纹。

当两列光波的光程差=nλ时光波形成相长干涉，产生亮条纹。

式中n为整数，λ为波长如果使用的是白色光源，因白色是各种单色光的混合光，而各种单色光具有不同的波长，在一定的路程内，各色光的程差不同，所以产生的干涉就形成了彩色条纹2．技术参数使用环境条件温度: -10°C ~ 40°C/湿度:≤98%（25°C时）/压力: 80 ~ 110 KPa 电源DC1.5V（1号干电池1节）防爆型式矿用本质安全型ExibⅠ额定工作电流380 mA（光源为白炽灯时）/40 mA（光源为LED时）开路电压DC1.75V最大短路电动流6A仪器测量范围0 ~ 10 %CH4仪器测量精度0~1%时≤±0.05%/1~4%时≤±0.10%/4~7%时≤±0.20%/7~10%时 ≤±0.30%整机质量≤1.4Kg外形尺寸（mm）220×110×65。

光干涉式甲烷测定器操作规程依据标准：JJG667-2006检定环境条件:1、环境温度：15—359,波动不大于±2£;2、环境相对湿度：V85% ;3、周围环境应无影响检定的干扰气体。

操作技术要求：一、外观及通电检查1、外观检查：仪器应有名称、型号、编号、制造日期、制造厂名、测量范围及表示单位和符号及煤安标志，各转动部件应能正常动作。

2、干涉条纹的检查：转动调零手轮应能找到干涉条纹，并明亮清晰，不得有影响读取示值的弯曲和倾斜。

在全程范围移动时，不得有急跳现象，并无色的变化。

3、主分度板的检查：调节目镜，应能见到全部分度刻线和数字。

4、测微分度盘检查：转动测微手轮，应能连续见到全部分度刻度和数字。

5、光学零件的检查：不应有显苦的影响测量的腐蚀、气泡、砂眼、麻点、擦痕、指印和灰尘等。

二、气密性检定对测定器甲烷室气路系统施加7kPa压力，保持lOmin,后5min的压力降不得超过10Pa o三、示值误差检定1、用清洁空气吹洗气路，时间不少于30s。

将测定器的手动吸气球及机外的过滤器取下，用堵头将测定器出气口堵上，连接气体加压器、标准压力计。

2、对测量范围为(0-10) %CH4的测定器检定1 %CH4> 3% CH4> 6%CH4> 9%CH44点，测量范围为(0-100) %CH4的测定器检定5%CH4、10%CH4^ 30%CH4、60%CH4、90%CH45 点。

3、输入检定点对应的压力，读取测定器示值，每点作三次，取其算术平均值为测定器示值。

测定器示值与标准值之差不应超过规定表1测量范围为体积分数(0-10)%CH4测定器的示值误差表2测量范围为体积分数(0-100) %CH4测定器的示值误差4、环境温度不是20°C,按压力公式换算P=1.7665 (273+t) x式中P—在环境温度t时，对应测定器甲烷体积分数x%CH4点的压力值，Pa t—环境温度，°C x—对应压力p的甲烷体积分数，%CH4体积分数(0-10) %CH4测定器15-35fl C压力与甲烷体积分数的对应关系表表4体积分数(0-100) %CH4测定器15-359压力与甲烷体积分数的对应关系表四、重复性检定检定点的选择：对测量范围为(0-10) %CH4的测定器取3% CH4为检定点, 对测量范围为(0-100) %CH4的测定器取30% CH4为检定点，重复6次。

光干涉甲烷测定器一、概述厂家：湖南煤矿安全装备有限公司A)本仪器应用光干涉原理，CJG10型和CJG10B型两种，其型号的组成及代表意义如下：C ——测定器J ——甲烷G ——光干涉原理10 ——测量范围（0——10%CH4）B——设计序号B)使用环境条件环境温度：0——+40℃相对湿度：≤98% 大气压力：97——116KPaC)仪器的防爆型式ExibI二、仪器的主要技术参数A)测量范围：0——10%CH41、目镜分划板最小分划值：0.5%CH42、测微刻度盘分划范围：0——1%CH43、测微刻度盘最小分划值：0.02%CH4B)基本误差1、0——1%CH4 允许误差：±0.05%CH42、＞1——4%CH4 允许误差：±0.1%CH43、＞4——7%CH4 允许误差：±0.2%CH44、＞7——10%CH4 允许误差：±0.3%CH4C)仪器的尺寸、重量外形尺寸：225×135×70（㎜）重量：＜1.8㎏D)电源CJG10型1节R20锌锰电池，灯泡电压：1.35VCJG10B型2节R20锌锰电池串联使用，灯泡电压：2.5V1、如何用光学瓦斯检定器测定瓦斯？1)在进气口中安装二氧化碳吸收管将二氧化碳吸收掉；2)对零，在待测地点附近的进风巷道中捏放吸气球数次，吸入新鲜空气清洗瓦斯室;旋转微调螺旋使微读数盘的零位刻度和指标线重合；调主调螺旋,选定一条黑基线与分划板的零位相重合；3)测定，在测定地点距巷道顶板200--300mm捏放气球5—10次，按下光源电门由目镜中读出黑基线位移后靠近的整数数值，转动微调螺旋使黑基线退到和该整数刻度相重合，从微读数盘上读出小数位，目镜中的整数位读数与微读数盘上的小数位值之和既为测点的瓦斯浓度。

2、如何用光学瓦斯检定器测定二氧化碳？距底板300mm，捏放气球5—10次，先测出瓦斯浓度，然后取下二氧化碳吸收管测定出混合气体浓度，两者相减即为二氧化碳浓度，当测定精确时，需将测得的二氧化碳浓度乘以校正系数0.95。

光干涉式甲烷测定器使用说明书一 概述1、产品特点及用途光干涉式甲烷测定器（以下简称仪器）是一种应用光干涉原理，测量甲烷、二氧化碳等气体浓度的便携式仪器，仪器具有测量精度高、操作简单快捷、使用方便等特点。

主要用于存在易燃、易爆可燃性气体混合物的工作环境中测量甲烷浓度。

2、型号组成及其代表意义C J G XX最大测量范围光学原理甲烷测定器3、产品执行标准MT 28-2005《光干涉式甲烷测定器》二、结构特征与工作原理1、仪器的结构特征如图1所示：1）仪器构成仪器由装配在机壳内的光学系统和配置在机壳上的瓦斯抽出嘴12、瓦斯进入嘴11、测微手轮16、刻度盘窗口15、目镜13、目镜护罩14、调零手轮19、护盖18、照明开关组17、电池盖20等构成；吸收管组由装配好的长吸收管6、短吸收管9、带上下连接气嘴接头7和两端的带气嘴螺盖5和10构成；吸气球组由气球2、排气阀1、吸气阀3、连接胶管4构成。

2）功能和连接（1）瓦斯抽出嘴12同吸气球连接胶管4连接，起吸气泵的作用。

（2）瓦斯进入嘴11同吸收管组短吸收管端的气嘴10通过配套胶管连接，对吸入气体过滤湿气和吸收二氧化碳。

（3）目镜：观测干涉条纹整数移动量，调节目镜筒可调整视场焦距。

（4）测微手轮：微测干涉条纹小数移动量。

（5）刻度盘窗口：指示干涉条纹小数移动值。

（6）调零手轮：调整干涉条纹零位。

1、排气阀；2、气球；3、吸气阀；4、连接胶管；5、带气嘴螺盖；6、长吸收管；7、接头；8、上连接气嘴；9、短吸收管；10、带气嘴螺盖；11、瓦斯进入嘴；12、瓦斯抽出嘴；13、目镜；14、目镜护盖；15、刻度盘窗口；16、测微手轮；17、开关组；18、护盖；19、调零手轮；20、电池盖；21、电池座；图12、工作原理仪器的工作原理见光学系统图如图2所示。

由光源发出的散射光经聚光镜聚焦的光束到达平面镜，其中一部分光束通过平面镜反射，经气室的空气到达折光棱镜，折光棱镜将其折射回另一侧的空气室后回到平面镜并折射到后表面的反射膜上，通过反射膜反射到反射棱镜后经偏折进入望远镜系统。

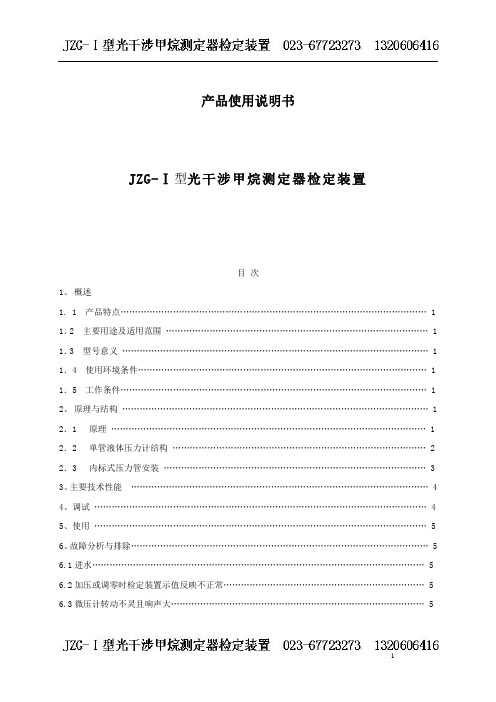

产品使用说明书JZG-Ⅰ型光干涉甲烷测定器检定装置目次1、概述1. 1 产品特点 (1)1．2 主要用途及适用范围 (1)1．3 型号意义 (1)1．4 使用环境条件 (1)1．5 工作条件 (1)2、原理与结构 (1)2．1原理 (1)2．2单管液体压力计结构 (2)2．3内标式压力管安装 (3)3、主要技术性能 (4)4、调试 (4)5、使用 (5)6、故障分析与排除 (5)6.1进水 (5)6.2加压或调零时检定装置示值反映不正常 (5)6.3微压计转动不灵且响声大 (5)6.4漏水 (6)6.4漏气 (6)7、维护及注意事项 (6)8、相关产品 (7)9、成套性 (7)10、附录 (7)附录1:纯水在标准大气压下的密度值表（ρ表） (7)附录2: 中国主要城市重力加速度表(g表) (9)1 概述1.1 产品特点JZG—Ⅰ型光干涉甲烷测定器检定装置结构简单，操作方便、性能稳定。

1.2 主要用途及适用范围JZG—Ⅰ型光干涉甲烷测定器检定装置用于检定、校准光干涉式甲烷测定器，可供煤矿安全仪表计量站（室）及相关计量检测机构等单位使用。

1.3 型号意义JZG —Ⅰ①②① JZ:代表检定装置G:代表光干涉甲烷测定器②Ⅰ:代表设计序列1.4 使用环境条件温度：15～35℃相对湿度：＜95%RH大气压力：86～106kPa1.5 工作条件该装置应放在平整且无振动影响的工作台上。

2原理与结构2.1 原理整个装置由单管液压力计、补偿微压计、压调节器、五通、过滤器、截止阀、连接胶管组成，装置工作原理图如图1所示。

调节压力调节器可以改变加到被检仪器上的压力大小，通过截止阀K2、K3的开关可选择相应压力计来测量所加压力的大小，通过截止阀K1的开关，可以通大气泄压或者封闭装置气路。

装置的标准液体压力计由单管液体压力计、补偿微压计组成。

单管液体压力计用于气密性能检查、7.0%和9.0%两点基本误差检定，补偿微压用于1.0%和3.0%两点基本误差检定。

CJG10光干涉式甲烷测定器使用说明书特别提示：在使用本产品前，请详细阅读本使用说明书版本:第二版日期:2009年5月执行标准：MT28—2005《光干涉式是甲烷测定器》京制00000136号01安全标志号：MFA070014防爆合格证号：10641640北京中煤安泰机电设备有限公司1概述1.1产品特点CJG10光干涉式甲烷测定器应用了光波的干涉原理，测定迅速、准确。

具有使用方便、维修简单、体积小、重量轻、经济、耐用等特点。

1.2主要用途及适用范围用于测定矿山、工厂等场所的甲烷的浓度。

1.3产品型号C J G10――测定范围(0~10)%CH4光干涉甲烷测定器1.4使用环境条件1.4.1温度：（-20~40）℃1.4.2湿度：＜96%（25℃时）1.4.3工作压力：（80~110）kPa2总体结构及其工作原理2.1总体结构图1仪器的结构1照明装置组，2聚光镜组，3平面镜组，4折光棱镜组，5反射棱镜组，6物镜组，7测微组，8目镜组，9吸收管组10气室组，11按钮组2.2工作原理仪器内部的光学系统如图2所示。

图2光学系统图由光源1发出的光经过聚光镜2后到达平面镜3，并在0点分为两部分；一部分反射，一部分折射。

第1部分光束穿过气室5的测室，折光棱镜6将其折回穿过另测的小室后又回到平面镜3，折射入平面镜后在其后表面（镀反射膜）反射，于0点穿出平面镜向反射棱镜7前进，经偏折后进入望远镜8：第2部分光束折射入平面镜后在其后表面反射，然后穿过气室中央小室回到平面镜，于0｀点反射后于第1部分光束会合，一同进入望远镜，两光束的物镜的焦平面上产生白光特有的干涉现象；干涉花样中央为白纹，两旁为彩纹，眼睛通过目镜进行观测。

2.3仪器构造仪器构造如图1所示，现将其主要部分分述如下；2.3.1电源，照明装置组；是仪器产生干涉条纹的光，电源部分。

电源采用1号电池一节，额定电压1.5伏。

光源灯泡为特殊制作，其额定电压为1.35伏，电流为0.3安培，发光亮度为1.8Lm。

CJG10B型光干测定器使用说明书湖南煤矿安全装备有限公司一概述A)本仪器应用光干涉原理，适用于煤矿井下环境中甲烷气体的测量，CJG10型和CJG10B 型两种仪器仅照明系统有所不同，仪器的操作使用方法均相同，其型号的组成及意义如下：C---测定器J---甲烷10---测量范围(0-10%CH4)B---设计序号B)使用环境条件环境温度：0—+400C相对温度：≦98%大气压力：97—116kpaC)仪器的防爆型式Exipl二仪器的工作原理与构造A)工作原理仪器的光学系统如图1所示:由光源1发出的光束经聚光镜2后到达平面镜3，经前后两表面反射，一部分光束穿过气室5的空气室，折光棱镜6将其折回穿过另一侧的空气室回到平面镜3，折射入平面镜后在其后面(镀反射镆)反射，于0点附近穿出平面镜向反射棱镜7前进，经偏折后进入望远镜系统。

另一部分光束折射入平面镜后，在其后表面反射，然后穿过气室的甲烷室经折光棱镜反射又回经甲烷室，传播到平面镜3于0点附近经平面镜的反射与上述部分光束一同进入望远镜系统。

由于光程差的结果，在物镜的焦平面上产生干涉条纹。

人眼通过目镜观察到产生的干涉条纹，当甲烷室与空气室都充满相同的气体，例如空气时，干条纹位置不移动，但当甲烷抽进甲烷室时干涉条纹相对原位置移动一距离。

测量这个位移量，便可知甲烷在空气中的含量。

本仪器是设计成专测甲烷的仪器，所以该仪器的读数，就是甲烷的浓度。

仪器设置有测微机构，以提高精度。

若测量CO2气体时，读数值应乘以换算系数0.95。

因仪器是专用测甲烷气体的，所以检测CO2时，检测结果仅供参考。

B)仪器的构造：1．照明装置组：是产生干涉条纹的光源部分.2．聚光镜组：将光源会聚以增强其发光强度.3．平面镜组和折光梭镜组：平面镜和折光棱镜在空间构成微小角度，从面产生一定宽度的干条纹，在仪器中，这个微小角度是由倾斜平面镜来完成的。

4．反射梭镜组：将光线偏转900，并且当转动调零手轮时，能移动干涉条纹，在携带者使用过程中，为了防止调零手轮的变位而引起条纹的位移，应将调零护盖盖上。

图1仪器的结构1照明装置组，2聚光镜组，3平面镜组，4折光棱镜组，5反射棱镜组，6物镜组，7测微组，8目镜组，9吸收管组10气室组，11按钮组2.2工作原理仪器内部的光学系统如图2所示。

图2光学系统图由光源1发出的光经过聚光镜2后到达平面镜3，并在0点分为两部分；一部分反射，一部分折射。

第1部分光束穿过气室5的空气室，折光棱镜6将其折回穿过另侧的气样室后又回到平面镜3，折射入平面镜后在其后表面（镀反射膜）反射，于0点穿出平面镜向反射棱镜7前进，经偏折后进入望远镜8：第2部分光束折射入平面镜后在其后表面反射，然后穿过气室中央气样室回到平面镜，于0｀点反射后于第1部分光束会合，一同进入望远镜，两光束的物镜的焦平面上产生白光特有的干涉现象；干涉花样中央为白纹，两旁为彩纹，眼睛通过目镜进行观测。

2.3 仪器构造仪器构造如图1所示，现将其主要部分分述如下；2.3.1电源，照明装置组；是仪器产生干涉条纹的光，电源部分。

电源采用1号电池一节，额定电压1.5伏。

光源灯泡为特殊制作，其额定电压为1.35伏，电流为0.3安培，发光亮度为1.8Lm。

2.3.2聚光镜组；聚光镜和镜座用虫胶胶牢，该镜用以会集由光源发出的光，以增强其亮度。

2.3.3平面镜组；是产生光的干涉的重要部件。

光线经过此板后分裂为二。

由于镜座的作用，该镜向后倾斜约55＂，以得到所需的干涉条纹宽度（一条条纹到另一条条纹间的距离）。

通过聚光镜的光线以45°交角射向平面镜。

2.3.4折光棱镜组；也是产生光的干涉的重要条件，将光线经两次90°反射后折回到平面镜。

固定方法与平面镜相同，改变后要导致干涉条纹的倾斜或宽度改变。

2.3.5反射棱镜组；将光线作90°转向，并且当转动粗动螺杆作上下调节时能移动干涉条纹。

棱镜用压板紧固在底座下。

底座通过弹簧片与仪器本体连接。

当棱镜变位时，会使干涉条纹不明或消失。

在携带或使用过程中为了防止粗动螺杆的变位而引起条纹的移动，应用护盖盖上。
