印尼亚齐PLTU Nagan Raya NAD 2X110MW火电项目安装工程 PLTU Nagan Raya NAD 2×110MW Thermal Power Project.斗轮堆取料机安装施 工 作 业 指 导 书CONSTRUCTION OPERATION INSTRUCTION编制：Compilation:审核：Review:批准：Approval:批准日期： 年 月 日Approval date:目 录1、适用范围 (2)2、编制依据 (2)3、工程概况 (2)4、作业必备条件 (3)5、施工作业程序 (5)6、施工作业方法 (6)7、作业工序的检验要求及中间交接要求 (8)8、质量记录的填写内容及书写要求 (9)9、检查验收和质量标准 (11)10、作业的安全要求及措施 (12)11、文明施工及环境保护 (12)12、附表：危险源辩识与风险评价及控制对策表 (14)1、适用范围本作业指导书适用于印尼亚齐火电项目PLTU Nagan Raya NAD 2×110MW工程露天煤场斗轮堆取料机安装。

2、编制依据2.1设计院设计的斗轮堆取料机安装图纸；2.2设备厂家提供的DQL200/800-25斗轮堆取料机图纸、说明书及技术文件；2.3《连续输送设备安装工程施工及验收技术规范》GB50270-98；2.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1－20023、工程概况印尼亚齐火电项目PLTU Nagan Raya NAD 2×110MW工程输煤系统露天煤场布置一台由中联重科物料输送设备有限公司生产的DQL200/800-25型斗轮堆取料机。

斗轮堆取料机主要包括以下部分：斗轮机构、臂架、臂架带式输送机、司机室、门柱、平衡装置、仰俯机构、回转机构、行走机构、门座、尾车、润滑系统、喷水降尘系统、走行限位装置、拖链装置、尾车过线装置、防风系缆、接地装置、电气系统及电气布线附件等部件组成，总重约227吨。

斗轮堆取料机安装方法斗轮堆取料机是一种广泛应用于工业生产领域的自动化设备，主要用于实现对物料的堆放和取料操作。

本文将详细介绍斗轮堆取料机的安装方法，以帮助读者正确安装、调试和使用该设备。

1. 前期准备工作在安装斗轮堆取料机之前，需要进行一些前期准备工作，确保安装过程的顺利进行。

1.1 设备检查在安装过程中，首先需要对斗轮堆取料机进行检查，确保设备没有受损或缺少任何零部件。

检查内容包括但不限于：•斗轮堆取料机的外观是否完好；•光电开关、传感器等控制和检测装置是否齐全；•电气系统是否正常；•传动装置是否灵活可靠。

1.2 安装环境准备斗轮堆取料机需要安装在相应的环境中，因此需要提前做好安装环境的准备工作。

具体包括：•确保安装地基平整稳固，能够承受设备的重量和振动；•预留适当的安装空间，确保设备的正常运转；•提供足够的电源和供气装置；•配备所需的安全设施，如防护罩、安全门等。

2. 安装步骤2.1 安装设备底座斗轮堆取料机的底座需要固定在安装基础上，确保设备的稳定性。

具体步骤如下：1.使用水平仪或测量工具检查基础平面是否水平。

2.将斗轮堆取料机底座放置在基础上，并调整底座的水平度，使其与基础平面保持垂直。

3.使用螺栓将底座固定在基础上，确保底座稳固可靠。

2.2 连接电气系统斗轮堆取料机的电气系统需要与现场电源系统连接，以确保设备能够正常运行。

具体步骤如下：1.根据设备的电气图纸，连接主电源线、控制线和信号线。

2.注意检查电气线路的接线是否正确，避免短路、接反等问题。

2.3 连接传动装置斗轮堆取料机的传动装置主要包括电机、减速器等部件，需要与斗轮进行正确连接。

具体步骤如下：1.将电机安装在斗轮堆取料机的相应位置上，并固定好。

2.根据电气图纸，连接电机与减速器之间的联轴器。

3.调整传动装置的位置和角度，使其与斗轮正确定位并密合。

2.4 安装控制系统斗轮堆取料机的控制系统是保证设备正常运行的关键，需要将其安装好并进行调试。

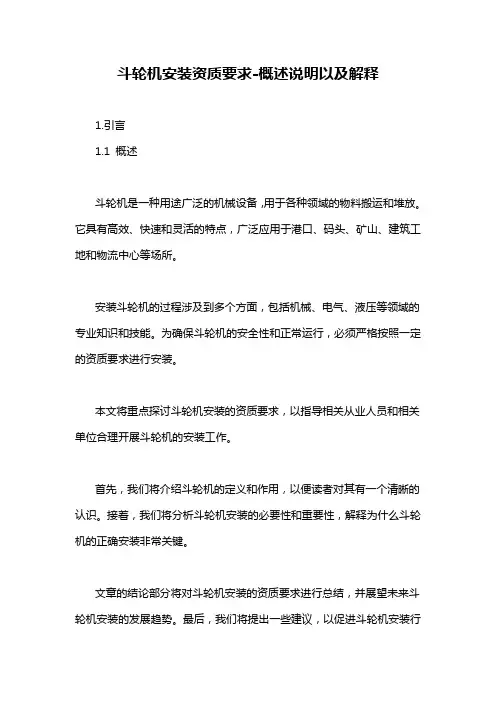

斗轮机安装资质要求-概述说明以及解释1.引言1.1 概述斗轮机是一种用途广泛的机械设备，用于各种领域的物料搬运和堆放。

它具有高效、快速和灵活的特点，广泛应用于港口、码头、矿山、建筑工地和物流中心等场所。

安装斗轮机的过程涉及到多个方面，包括机械、电气、液压等领域的专业知识和技能。

为确保斗轮机的安全性和正常运行，必须严格按照一定的资质要求进行安装。

本文将重点探讨斗轮机安装的资质要求，以指导相关从业人员和相关单位合理开展斗轮机的安装工作。

首先，我们将介绍斗轮机的定义和作用，以便读者对其有一个清晰的认识。

接着，我们将分析斗轮机安装的必要性和重要性，解释为什么斗轮机的正确安装非常关键。

文章的结论部分将对斗轮机安装的资质要求进行总结，并展望未来斗轮机安装的发展趋势。

最后，我们将提出一些建议，以促进斗轮机安装行业的可持续发展。

通过本文的阅读，读者将了解到斗轮机安装的相关知识，并能够掌握斗轮机安装的资质要求，为斗轮机安装工作提供指导和参考。

1.2文章结构文章结构部分的内容可以按照以下方式编写：本文主要包括以下几个部分：1. 引言：在引言部分，将对斗轮机安装资质要求这个话题进行简单的概述，并介绍本文的结构和目的。

2. 正文：正文部分将分为三个小节，分别介绍斗轮机的定义和作用、斗轮机安装的必要性以及斗轮机安装的重要性。

3. 结论：结论部分将总结斗轮机安装的资质要求，并探讨斗轮机安装行业的未来发展趋势，同时提出对斗轮机安装行业的建议。

接下来将详细介绍每个部分的内容，以便读者能更好地理解和掌握斗轮机安装资质要求这个话题。

目的部分的内容应该明确说明写这篇文章的目的是什么，下面是一个可能的写作内容：1.3 目的本文的主要目的是探讨斗轮机安装资质的要求。

在工程斗轮机的安装过程中，各种资质是非常重要的，它们直接关系到安装工作的质量和效果。

通过对斗轮机安装资质要求的深入探讨，有助于提高斗轮机安装行业的规范化程度，保障工程斗轮机的安全运行。

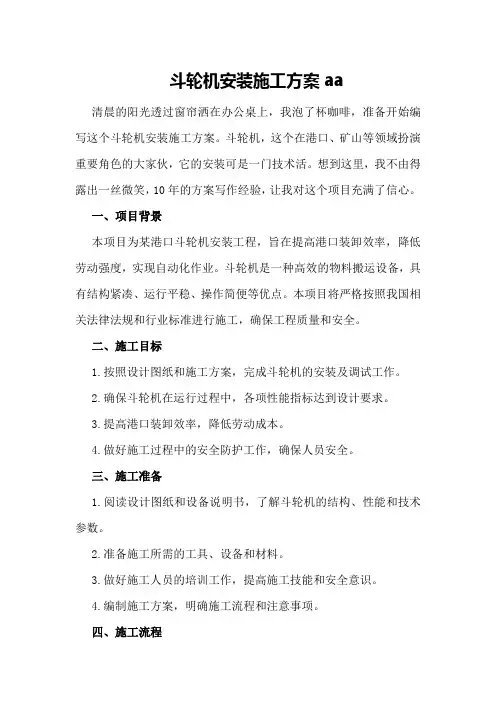

斗轮机安装施工方案aa清晨的阳光透过窗帘洒在办公桌上，我泡了杯咖啡，准备开始编写这个斗轮机安装施工方案。

斗轮机，这个在港口、矿山等领域扮演重要角色的大家伙，它的安装可是一门技术活。

想到这里，我不由得露出一丝微笑，10年的方案写作经验，让我对这个项目充满了信心。

一、项目背景本项目为某港口斗轮机安装工程，旨在提高港口装卸效率，降低劳动强度，实现自动化作业。

斗轮机是一种高效的物料搬运设备，具有结构紧凑、运行平稳、操作简便等优点。

本项目将严格按照我国相关法律法规和行业标准进行施工，确保工程质量和安全。

二、施工目标1.按照设计图纸和施工方案，完成斗轮机的安装及调试工作。

2.确保斗轮机在运行过程中，各项性能指标达到设计要求。

3.提高港口装卸效率，降低劳动成本。

4.做好施工过程中的安全防护工作，确保人员安全。

三、施工准备1.阅读设计图纸和设备说明书，了解斗轮机的结构、性能和技术参数。

2.准备施工所需的工具、设备和材料。

3.做好施工人员的培训工作，提高施工技能和安全意识。

4.编制施工方案，明确施工流程和注意事项。

四、施工流程1.施工前期（1）对施工现场进行平整、清理，确保施工环境整洁。

（2）根据设计图纸，确定斗轮机的安装位置。

（3）检查斗轮机基础是否符合设计要求，如有问题及时整改。

2.斗轮机安装（1）按照斗轮机说明书，将设备拆箱，检查设备是否完好。

（2）根据斗轮机结构，安装底座、支架等部件。

（3）安装斗轮机驱动装置、电气控制系统等。

（4）连接斗轮机与输送带、料斗等配套设施。

3.调试（1）对斗轮机进行空载试验，检查设备运行是否平稳、无异响。

（2）调整斗轮机的运行参数，确保达到设计要求。

（3）进行负载试验，检查斗轮机在实际工况下的运行情况。

4.验收（1）对斗轮机安装工程进行自检、互检，确保施工质量。

（2）邀请业主、监理等相关单位进行验收。

（3）根据验收结果，及时整改不符合要求的部分。

五、施工注意事项1.施工过程中，严格遵守我国相关法律法规和行业标准。

斗轮的检修与安装工艺方法1、斗轮轮体的检修（1）拆卸方法拆卸斗子前，为避免不平衡引起斗轮转动，如前所述首先要将斗轮轮体固定，然后松开斗子尾部螺栓，卸下斗耳上的销轴，即可取下斗子。

斗齿一般是用楔子固定在齿座上的，拉出楔子，即拆下斗齿。

导料板与胶带机的间距是可调的，调整时，折下导料板上的楔子即可。

应保证导料板下胶带既能被压住又能与悬臂胶带机的胶带接触良好，否则导料板应予以更换。

圆弧挡板上的衬板用螺钉固定，如果衬板的磨损程度达到更换时，可卸下螺钉即可拿出衬板。

（2）斗齿与斗刃的焊接工艺斗齿（ZGMn13）与斗刃（16Mn）焊接时，焊缝处经常出现裂纹，甚至斗齿掉落，严重影响斗轮堆取料机的出力，维护费用大。

选用如下焊接工艺制造或维修，可以避免上述缺陷。

①选用J507焊条，其规格为φ4mm，焊前焊条在400℃下烘干2h，放入焊条保温箱内，随用随取。

②斗刃16Mn板削薄磨平，斗齿ZGMn13经1000～1100℃水韧处理。

③选用直流电焊机，直流反接。

④选择合理的焊接顺序，先焊斗齿根部焊缝，再焊两侧焊缝。

⑤焊前焊件经氧乙炔焰预热300℃。

⑥选用适宜的焊接参数：焊接电流为160～180A，电弧电压为23～25V，焊接速度为12～16cm/min，边焊边锤击焊缝，以松弛应力。

⑦焊后立即用冷水激冷，减少焊缝在300～800℃之间的停留时间，防止因碳析出而在熔合区产生冷裂纹。

2、斗轮回转销齿的检修斗轮回转系统采用销齿传动，销齿传动的外在传动形式可看成开式齿轮传动。

由于斗轮长期在高负载下运行，销齿及与其相啮合的轮齿在接触面上会出现较为严重的磨损，该现象属于正常的故障，处理方法主要有三点：（1）在齿轮和销轴上涂抹润滑脂，降低摩擦系数涂抹润滑脂时应保证接触面涂抹均匀，发现有金属剥落，应即时涂抹润滑脂。

对于恶劣环境下的润滑脂夹杂煤粉，应及时清理并涂抹新润滑脂。

（2）销轴的安装当销轴发生磨损量大于直径的20%时，若无相应备品，可以让销轴转动90°后，继续使用。

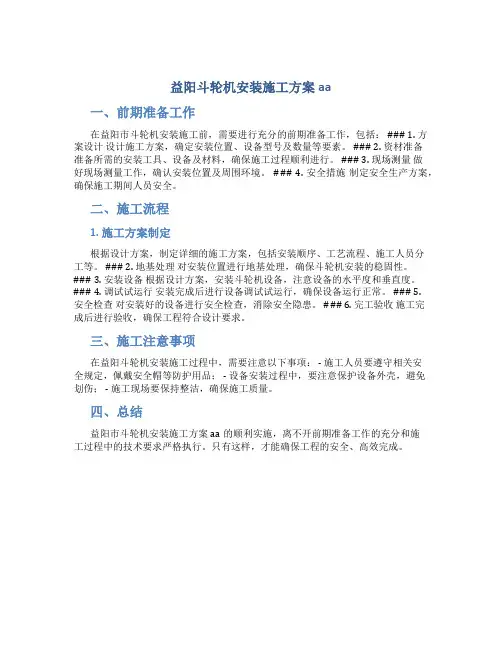

益阳斗轮机安装施工方案aa
