斗轮机土方工程作业指导书(最新版)

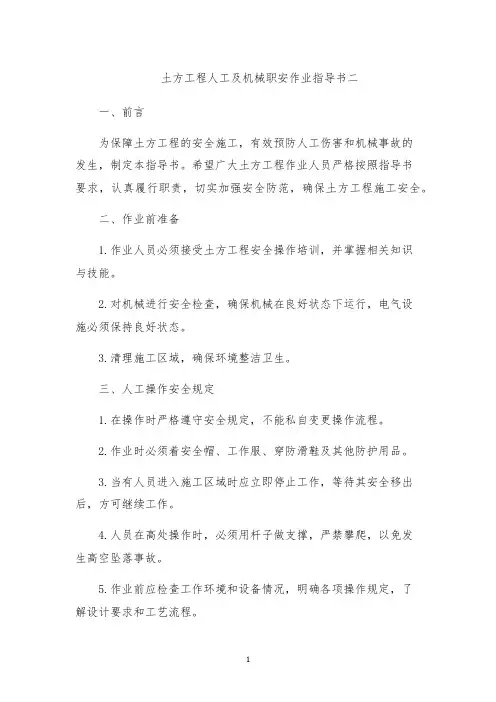

土方工程人工及机械职安作业指导书二一、前言为保障土方工程的安全施工，有效预防人工伤害和机械事故的发生，制定本指导书。

希望广大土方工程作业人员严格按照指导书要求，认真履行职责，切实加强安全防范，确保土方工程施工安全。

二、作业前准备1.作业人员必须接受土方工程安全操作培训，并掌握相关知识与技能。

2.对机械进行安全检查，确保机械在良好状态下运行，电气设施必须保持良好状态。

3.清理施工区域，确保环境整洁卫生。

三、人工操作安全规定1.在操作时严格遵守安全规定，不能私自变更操作流程。

2.作业时必须着安全帽、工作服、穿防滑鞋及其他防护用品。

3.当有人员进入施工区域时应立即停止工作，等待其安全移出后，方可继续工作。

4.人员在高处操作时，必须用杆子做支撑，严禁攀爬，以免发生高空坠落事故。

5.作业前应检查工作环境和设备情况，明确各项操作规定，了解设计要求和工艺流程。

6.严禁在机械运行中打瞌睡、玩手机等违规行为，以免发生意外事故。

四、机械操作安全规定1.机械操作前必须进行安全检查，检查项包括发动机、传动系、刹车等。

2.严格按照机械规格操作，不得超载使用，以免损坏设备，引发危险。

3.在作业过程中应避免机械超速、超载、逆行或逆向行驶，以免引发事故。

4.使用机械时应稳定驾驶，避免平稳行驶中摇晃或旋转。

5.在安装铁丝网时，应保持机械平稳、速度适宜，严禁快速运动或强行移动。

6.对于机械故障，必须立即采取措施进行维修处理，确保机械安全运行。

五、作业后清理1.作业完成后，将用于土方工程的机械清洗干净，无任何残留物，防止生锈和腐蚀。

2.将土方工程中堆积的杂物、淤泥及其它垃圾清理妥当，以便其它施工作业顺利进行。

3.将工具、设备等归放至专门的存放处，确保环境整洁卫生。

六、纪律规定1.对于违反安全规定的作业人员，将被立即纠正，必要时进行停职、处分等处理。

2.不得酗酒、滥用药品，不得吸烟等不利于身体和环境的行为。

3.严格遵守工作时间规定，不得擅自离岗，确保土方工程安全施工。

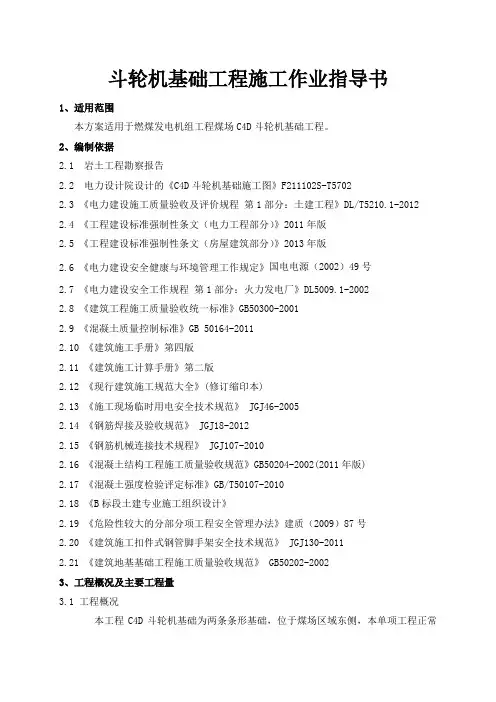

斗轮机基础工程施工作业指导书1、适用范围本方案适用于燃煤发电机组工程煤场C4D斗轮机基础工程。

2、编制依据2.1 岩土工程勘察报告2.2 电力设计院设计的《C4D斗轮机基础施工图》F211102S-T57022.3 《电力建设施工质量验收及评价规程第1部分：土建工程》DL/T5210.1-2012 2.4 《工程建设标准强制性条文（电力工程部分）》2011年版2.5 《工程建设标准强制性条文（房屋建筑部分）》2013年版2.6 《电力建设安全健康与环境管理工作规定》国电电源（2002）49号2.7 《电力建设安全工作规程第1部分：火力发电厂》DL5009.1-20022.8 《建筑工程施工质量验收统一标准》GB50300-20012.9 《混凝土质量控制标准》GB 50164-20112.10 《建筑施工手册》第四版2.11 《建筑施工计算手册》第二版2.12 《现行建筑施工规范大全》(修订缩印本)2.13 《施工现场临时用电安全技术规范》 JGJ46-20052.14 《钢筋焊接及验收规范》 JGJ18-20122.15 《钢筋机械连接技术规程》 JGJ107-20102.16 《混凝土结构工程施工质量验收规范》GB50204-2002(2011年版)2.17 《混凝土强度检验评定标准》GB/T50107-20102.18 《B标段土建专业施工组织设计》2.19 《危险性较大的分部分项工程安全管理办法》建质（2009）87号2.20 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20112.21 《建筑地基基础工程施工质量验收规范》 GB50202-20023、工程概况及主要工程量3.1 工程概况本工程C4D斗轮机基础为两条条形基础，位于煤场区域东侧，本单项工程正常使用年限为50年，环境类别为二类a，地基基础设计等级为乙级，工程安全等级为2级，C4D斗轮机基础桩采用C80预应力混凝土管桩PHC500AB100,C4D斗轮机基础总长333.8m，宽度为13m，轴线坐标A1=1276.50、B1=618.95, A2=942.70、B2=618.95。

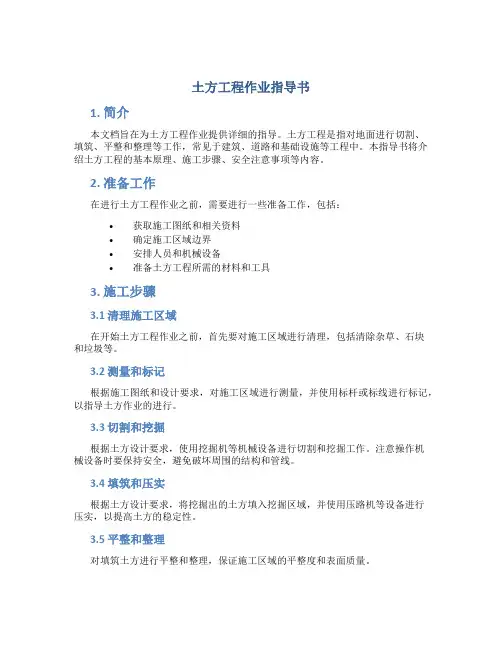

土方工程作业指导书1. 简介本文档旨在为土方工程作业提供详细的指导。

土方工程是指对地面进行切割、填筑、平整和整理等工作，常见于建筑、道路和基础设施等工程中。

本指导书将介绍土方工程的基本原理、施工步骤、安全注意事项等内容。

2. 准备工作在进行土方工程作业之前，需要进行一些准备工作，包括：•获取施工图纸和相关资料•确定施工区域边界•安排人员和机械设备•准备土方工程所需的材料和工具3. 施工步骤3.1 清理施工区域在开始土方工程作业之前，首先要对施工区域进行清理，包括清除杂草、石块和垃圾等。

3.2 测量和标记根据施工图纸和设计要求，对施工区域进行测量，并使用标杆或标线进行标记，以指导土方作业的进行。

3.3 切割和挖掘根据土方设计要求，使用挖掘机等机械设备进行切割和挖掘工作。

注意操作机械设备时要保持安全，避免破坏周围的结构和管线。

3.4 填筑和压实根据土方设计要求，将挖掘出的土方填入挖掘区域，并使用压路机等设备进行压实，以提高土方的稳定性。

3.5 平整和整理对填筑土方进行平整和整理，保证施工区域的平整度和表面质量。

4. 安全注意事项在进行土方工程作业时，必须注意以下安全事项：•严格按照作业计划和程序进行作业，确保操作规范和安全。

•确保施工区域的周围没有人员和障碍物。

•操作机械设备时，必须经过培训和持证。

•检查挖掘区域的周围是否有地下管线，需要在挖掘之前标记和保护。

•在施工现场设置警示标志和围栏，避免他人误入危险区域。

5. 施工质量控制为确保土方工程的施工质量，需要进行以下质量控制措施：•对挖掘深度、填筑层厚度、压实度等参数进行检查和记录。

•定期使用测量仪器对施工区域进行测量，确保施工符合设计要求。

•对土方工程进行图纸核对和质量验收，确保施工质量满足要求。

6. 环境保护措施土方工程施工过程中，需要注意对周围环境的保护。

以下是一些常见的环境保护措施：•控制施工现场的扬尘和噪音污染。

•合理利用和处理挖掘出的土方和废弃物。

土方工程作业指导书前言土方工程是建筑工程建设中一个重要工程类别。

土方工程施工, 是建筑工程建设中不可或缺的环节。

为了能顺利完成土方工程施工过程，建议施工人员认真阅读本指导书，掌握基本的作业知识和方法，以确保安全施工。

土方工程作业环境及作业资料准备在进行土方工程的作业之前，必须确定作业环境和资料信息，将作业区域周边障碍物、威胁物等处理完毕，同时准备好通风器材、安全帽、安全绳、标志牌、安全网等作业必须物品，严格按照《工程项目安全技术操作规程》进行施工。

施工人员应提前了解所进行的土方工程性质、土壤条件、场地环境，以及所需的施工设备、机具和工具、材料配备，明确施工计划和施工质量控制要求，排除可能出现的影响安全、质量和进度的因素，保障土方工程施工的顺利进行。

土方工程作业步骤1.施工现场环境处理：施工现场应按规定清理、整平准备施工，保持作业场地干燥、整洁、无积水和泥泞。

2.土方开挖：先按工程要求确定土方开挖的深度、宽度、长度和坡度等，根据土质情况和开挖密度等因素确定土方开挖的高宽比。

根据实际情况，挑选合适的施工设备，根据现场实际情况，按照“先浅后深，先宽后窄，先大后小”的原则，逐步实施土方开挖。

3.土方填筑：在土方开挖后，根据工程要求来填筑土方，根据设计要求进行填筑和整形。

填筑的土方应保持湿度适中，以利于填筑压实，同时保证填筑土方的均匀性，整形平整度和垂直度达标，以确保工程质量。

4.土方压实：土方填筑后必须对土方进行压实。

根据设计要求选择相应的压实方式、设备、压实次数和压实压力。

压实设备应选择合适的压路机、振动式压实机、平板压实机等。

压实完毕后，土方表面应平整、光洁、密实，以确保工程质量。

5.工作场地的清洁：土方施工完毕后，应对作业场地进行清洁，清理构筑物、残土、破碎砖块、木材、铁件等作业废料，避免对环境造成影响。

安全注意事项1.在土方工程施工过程中，必须注意安全和劳动保护，文明施工。

2.在非机械性开挖时，应埋设围墙、围网，严格控制施工区域人员进入。

目录一、适用范围二、编制依据三、工程概况及主要工程量汇总四、参加作业人员的资格、要求及数量五、施工中工器具仪器、仪表的规格和要求六、施工技术措施七、相关强制性标准条文八、职业安全卫生及文明施工措施九、环境管理十、危险源辨识及预控措施十一、职业安全健康危害和环境因素风险控制计划一、适用范围本作业指导书适用于开滦古冶煤矸石坑口电厂（2×300MW机组）工程斗轮机基础施工。

二、编制依据2.1 施工图纸F849S-T05462.2《电力建设施工质量验收及评价规程》第1部分：土建工程DL/T 5210.1-20122.3《建筑工程施工质量验收统一标准》GB50300-20012.4《混凝土结构工程施工质量验收规范》GB50204-20022.5《国家电网公司基建安全管理规定》及《电力建设安全工作规程》DL5009.1-20022.6《施工手册》第五版2.7《混凝土结构工程施工规范》GB506666-20112.8《工程建设标准强制性条文电力工程部分》2011年版2.9《建筑地基基础工程施工质量验收规范》GB50202-20022.10《建筑基坑工程监测技术规范》(GB50497-2009)2.11《施工现场临时用电安全技术规范》（JGJ46-2005)三、工程概况及主要工程量汇总开滦古冶煤矸石坑口电厂（2×300MW机组）工程斗轮机基础工程，基础为现浇混凝土条形基础，抗震设防烈度为8度，场地已经过强夯处理，基础工程采用C30混凝土，保护层40mm。

钢筋采用一级HPB300、三级HRB400，纵向钢筋采用机械连接，钢材采用Q235B，焊条采用E43XX，基础每隔12米左右设置伸缩缝，缝宽20mm，内填沥青麻丝。

序号名称工程量1 钢筋140t2 模板2000m23 混凝土1000m3四、参加作业人员的资格、要求及数量4.1作业人员的资格要求，且必须通过三级安全教育。

，方可进入施工现场，须具有较强的质量、安全意识。

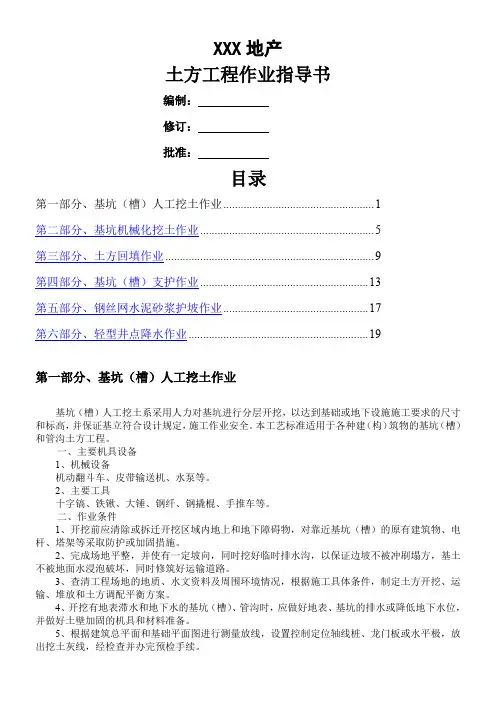

XXX地产土方工程作业指导书编制：修订：批准：目录第一部分、基坑（槽）人工挖土作业 (1)第二部分、基坑机械化挖土作业 (5)第三部分、土方回填作业 (9)第四部分、基坑（槽）支护作业 (13)第五部分、钢丝网水泥砂浆护坡作业 (17)第六部分、轻型井点降水作业 (19)第一部分、基坑（槽）人工挖土作业基坑（槽）人工挖土系采用人力对基坑进行分层开挖，以达到基础或地下设施施工要求的尺寸和标高，并保证基立符合设计规定，施工作业安全。

本工艺标准适用于各种建（构）筑物的基坑（槽）和管沟土方工程。

一、主要机具设备1、机械设备机动翻斗车、皮带输送机、水泵等。

2、主要工具十字镐、铁锹、大锤、钢纤、钢撬棍、手推车等。

二、作业条件1、开挖前应清除或拆迁开挖区域内地上和地下障碍物，对靠近基坑（槽）的原有建筑物、电杆、塔架等采取防护或加固措施。

2、完成场地平整，并使有一定坡向，同时挖好临时排水沟，以保证边坡不被冲刷塌方，基土不被地面水浸泡破坏，同时修筑好运输道路。

3、查清工程场地的地质、水文资料及周围环境情况，根据施工具体条件，制定土方开挖、运输、堆放和土方调配平衡方案。

4、开挖有地表滞水和地下水的基坑（槽）、管沟时，应做好地表、基坑的排水或降低地下水位，并做好土壁加固的机具和材料准备。

5、根据建筑总平面和基础平面图进行测量放线，设置控制定位轴线桩、龙门板或水平极，放出挖土灰线，经检查并办完预检手续。

6、夜间作业，应根据需要设置照明设施，在危险区域设置明显警戒标志。

三、施工操作工艺1、基坑（槽）开挖应按放线定出的开挖宽度，分块（段）分层挖土。

根据土质和水文情况，采取在四例或两侧直立开挖或放波，以保证施工操作安全。

2、在天然湿度的均质土中开挖基坑（槽）和管沟，且无地下水时，挖方边坡可作直立壁,不加支撑，仅控方深度不得超过表1－1的规定，基坑（槽）宽应稍大于基础宽。

如超过表1-1规定的深度，但不大于5m 时，应根据土质和施工具体情况进行放坡，以保证不坍方，其最陡容许坡度按表1-2采用。

土方工程作业指导书一般规定：土石方工程应合理选择施工方案，编制、审批、实施符合九九定额精神，尽量采用新技术和机械化施工。

施工中如发现有文物或古墓等应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。

在敷设有地上或地下管道、光缆、电缆、电线的地段施工进行土方施工时，应事先取得管理部门的书面同意，施工时应采取措施，以防损坏。

土石方工程应在定位放线后，方可施工。

土方工程施工应进行土方平衡计算，按照土方运距最短、运程合理和各个工程项目的施工顺序做好调配，减少重复搬运。

1、场地平整1.1、操作方法：关键是测量，随干随测，最终测量作好书面记录。

实地测点标识，作为检查、交验的依据。

填方应选用符合要求的土料，边坡施工应按填土压实标准进行水平分层回填压实。

平整场地后，表面逐点检查，检查点的间距不宜大于20M。

1.2.质量要求及标准：1.2.1.平整场地：平整区域的坡度与设计相差不应超过0.1%，排水沟坡度与设计要求相差不超过0.05%，设计无要求时，向排水沟方向作不小于2%的坡度。

1.2.2.场地平整的允许偏差：1.2.2.1.表面标高：人工清理±30MM，机械清理：±50MM；1.2.2.2.长度、宽度（由设计中心向两边量）不应偏小；1.2.2.3.边坡坡度人工施工表面平整，不应偏陡，机械施工基本成型，不应偏陡；1.2.2.4.地面、路面下的地基：水平标高0~-50MM，平整度≤20MM。

1.3、质量检验方法：用水准仪及2m检查尺检查。

1.4、质量通病的预防措施：1.4.1、场地积水预防措施：1.4.1.1、平整前，对整个场地进行系统设计，本着先地下后地上的原则，做排水设施，使整个场地水流畅通；1.4.1.2、填土应认真分层回填辗压，相对密实度不低于85％；1.4.1.3、做好测量复核工作，避免出现标高误差。

1.4.2、填方边坡塌方预防措施：1.4.2.1、根据填方高度，土的种类和工程重要性按设计规定放坡，当填方高度在10m内，宜采用1:1.5，高度超过10m，可作成折线形，上部为1:1.5，下部采用1:1.75；1.4.2.2、土料符合要求，不良土质可随即进行坡面防护，保证边缘部位的压实质量，对要求边坡整平拍实的，可以宽填0.2m；1.4.2.3、在边坡上下部作好排水沟，避免在影响边坡稳定的范围内积水。

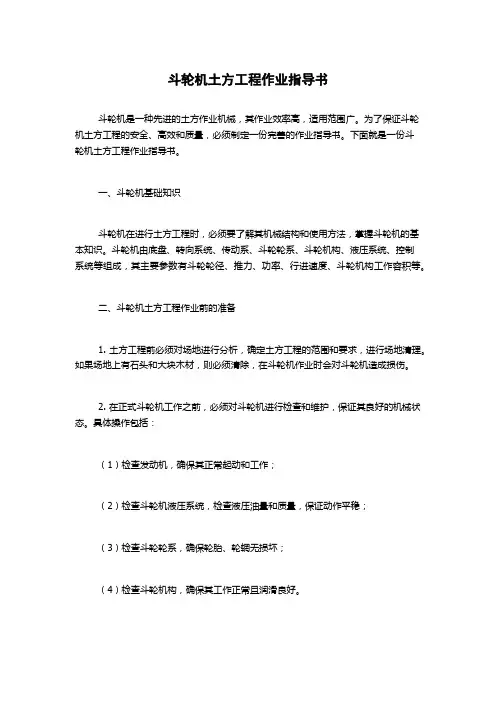

斗轮机土方工程作业指导书斗轮机是一种先进的土方作业机械，其作业效率高，适用范围广。

为了保证斗轮机土方工程的安全、高效和质量，必须制定一份完善的作业指导书。

下面就是一份斗轮机土方工程作业指导书。

一、斗轮机基础知识斗轮机在进行土方工程时，必须要了解其机械结构和使用方法，掌握斗轮机的基本知识。

斗轮机由底盘、转向系统、传动系、斗轮轮系、斗轮机构、液压系统、控制系统等组成，其主要参数有斗轮轮径、推力、功率、行进速度、斗轮机构工作容积等。

二、斗轮机土方工程作业前的准备1. 土方工程前必须对场地进行分析，确定土方工程的范围和要求，进行场地清理。

如果场地上有石头和大块木材，则必须清除，在斗轮机作业时会对斗轮机造成损伤。

2. 在正式斗轮机工作之前，必须对斗轮机进行检查和维护，保证其良好的机械状态。

具体操作包括：（1）检查发动机，确保其正常起动和工作；（2）检查斗轮机液压系统，检查液压油量和质量，保证动作平稳；（3）检查斗轮轮系，确保轮胎、轮辋无损坏；（4）检查斗轮机构，确保其工作正常且润滑良好。

3. 对土方工程现场进行安全检查，确保斗轮机在工作过程中无危险，如地面情况平稳、斗轮机轨迹清晰等。

三、斗轮机土方工程作业过程中的操作1. 选择合适的液压油压力，能够满足斗轮机的使用要求。

2. 确保斗轮机行进方向正确，如需转向或返回，则需要正确使用转向系统。

3. 斗轮机运行过程中应该保持良好的速度，轮轮轨迹应保持平直，不得出现扭曲或偏移。

4. 斗轮机进行土方作业过程中，应该控制斗轮机器的车速和推进力，适应现场土质情况，避免卡车滑动，影响作业效率。

5. 斗轮机斗轮机构工作容积应根据场地尺寸和土质状况进行合理设计和使用。

6. 遇到不同种类及尺寸的土壤和岩石，必须进行不同的整土作业，如浅交叉、深交叉、刨切等。

四、斗轮机使用注意事项1. 斗轮机进行工作时，必须保持工作设备的正常，斗轮机每时每刻的路面线路应该保持清晰，以避免斗轮机的损坏。

前言本作业指导书依据《建筑地基基础工程施工质量验收规范》（GB 50202-2018）内容及本场生产技术装备和制造工艺的变化，修订并编制本《施工作业指导书》，以指导土方工程施工。

本指导书分发部门：工程部、安质部、试验室、机物部、各班组。

目录一、适用范围 (1)二、施工准备 (1)三、施工工艺 (1)四、施工测量 (2)五、验收标准 (2)1.验收标准 (2)2.验收程序 (3)六、质量控制及检验 (3)1.土方开挖准备 (3)2.土方开挖 (4)3.土方开挖工程质量验收标准 (4)4.验收人员 (4)七、安全及环保要求 (5)1.安全要求 (5)2.文明施工、环境保护措施 (9)土方工程施工作业指导书一、适用范围适用于新建中铁XXX局集团有限公司XXX项目土方工程施工。

二、施工准备由于该工程开挖时，空余面积较少。

围栏底部用方砖砌筑尺寸为240×300mm的拦水坝，砌筑后抹上15mm厚的强度不低于M10的水泥砂浆。

基坑内采用明沟与集水井相结合进行降水，其方法为：在基坑内沿围护内侧统设300*300/500mm的碎石排水盲沟一圈；并在每间隔30m左右设置内径1m、深度为1m的集水井，并内设泥浆泵。

施工时四周排水沟形成一圈，环绕基础的排水沟，并与集水井连通，由排水沟、集水井，泥浆泵组成一个简易的降水系统。

排水沟的坡度按1%设置，基坑开挖达到设计标高后需及时浇筑垫层，利用抬高的垫层与基底的高差形成一个垫层和。

使整个基坑保持干燥满足该地下室的施工要求。

基坑开挖时将地面附加荷载减到最小，严禁在坑边堆载或通行重载车。

开挖下层土时，保护上层支护的边坡，不得碰撞排水结构和支护结构。

土方开挖以后及时施工支护结构，尽量减少土体变形，保证基坑安全。

每次每段开挖长度不大于8米。

及时检查现场的排水系统，做好基坑周围地表水及基坑内积水的排汇和疏导，防止基坑暴露时间过长或被雨水浸泡。

三、施工工艺开挖准备→开挖边线确定→开挖标高控制→土方开挖施工管理→土方开挖分层控制→基坑底修整四、施工测量本工程基坑面积大，对轴线的布设和量测及桩位的测放带来一定的难度，需要充分利用高精度电子全站仪进行测量放线，钢尺作为辅助；开挖深度超深，传递标高时，利用吊钢尺配合水准仪法测定，全站仪测高程复测；工程施工周期长，现场影响测量点位稳定因素多，要充分保护好测量控制点，以业主提供的高程水准点为基础，要在离基坑外布置基准点，场内布设一些临时点，以方便测量放线。

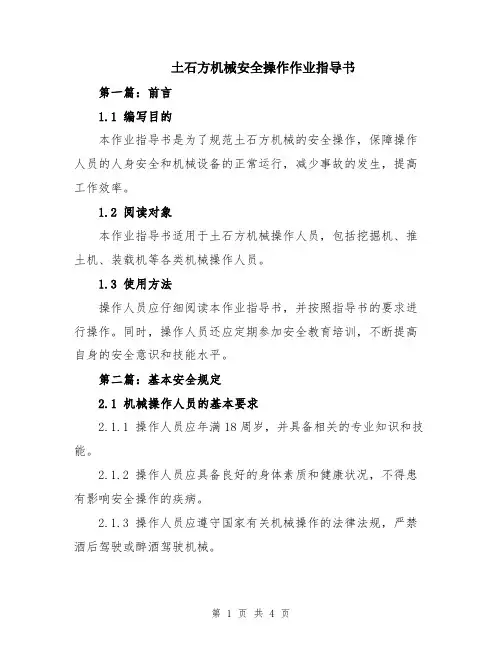

土石方机械安全操作作业指导书第一篇：前言1.1 编写目的本作业指导书是为了规范土石方机械的安全操作，保障操作人员的人身安全和机械设备的正常运行，减少事故的发生，提高工作效率。

1.2 阅读对象本作业指导书适用于土石方机械操作人员，包括挖掘机、推土机、装载机等各类机械操作人员。

1.3 使用方法操作人员应仔细阅读本作业指导书，并按照指导书的要求进行操作。

同时，操作人员还应定期参加安全教育培训，不断提高自身的安全意识和技能水平。

第二篇：基本安全规定2.1 机械操作人员的基本要求2.1.1 操作人员应年满18周岁，并具备相关的专业知识和技能。

2.1.2 操作人员应具备良好的身体素质和健康状况，不得患有影响安全操作的疾病。

2.1.3 操作人员应遵守国家有关机械操作的法律法规，严禁酒后驾驶或醉酒驾驶机械。

2.1.4 操作人员应熟悉机械设备的结构和工作原理，了解各种操作手续和技术要求。

2.2 机械设备的基本要求2.2.1 机械设备应具备合格的检测证书和使用证书，确保设备的正常运行和安全性能。

2.2.2 机械设备应定期进行检查和维护，保证各种安全装置的完好有效。

2.2.3 机械设备应有明确的标识和警示标志，方便操作人员使用和防止误操作。

2.2.4 机械设备应设置合理的作业区域和防护措施，避免滑坡或坍塌等事故的发生。

第三篇：操作流程3.1 操作前的准备3.1.1 操作人员应检查机械设备的工作状况和安全装置，确保机械设备的正常运行。

3.1.2 操作人员应检查作业区域的地质条件和工作环境，确保安全作业。

3.1.3 操作人员应穿戴好安全防护装备，包括安全帽、防护眼镜、耳塞等。

3.2 操作过程的安全措施3.2.1 操作人员应按照机械设备的操作手册进行操作，不得超负荷使用机械设备。

3.2.2 操作人员应保持机械设备和作业区域的清洁，防止杂物堆放和作业时的滑倒。

3.2.3 操作人员应及时处理机械设备的故障和异常现象，避免事故的发生。

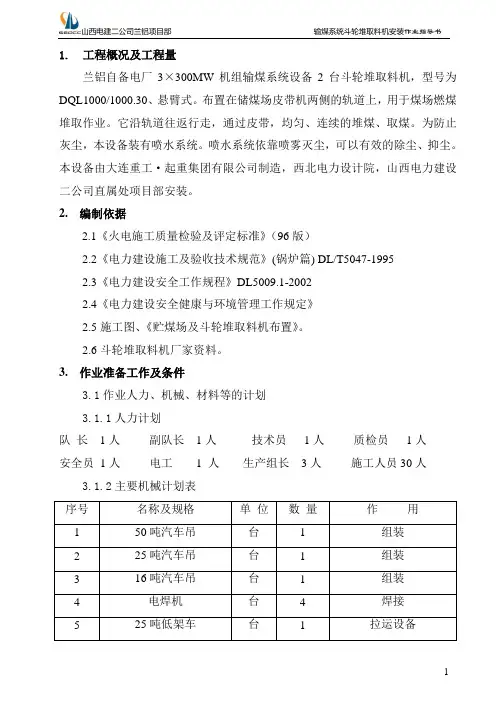

1. 工程概况及工程量兰铝自备电厂3³300MW机组输煤系统设备2台斗轮堆取料机，型号为DQL1000/1000.30、悬臂式。

布置在储煤场皮带机两侧的轨道上，用于煤场燃煤堆取作业。

它沿轨道往返行走，通过皮带，均匀、连续的堆煤、取煤。

为防止灰尘，本设备装有喷水系统。

喷水系统依靠喷雾灭尘，可以有效的除尘、抑尘。

本设备由大连重工²起重集团有限公司制造，西北电力设计院，山西电力建设二公司直属处项目部安装。

2. 编制依据2.1《火电施工质量检验及评定标准》（96版）2.2《电力建设施工及验收技术规范》(锅炉篇) DL/T5047-19952.3《电力建设安全工作规程》DL5009.1-20022.4《电力建设安全健康与环境管理工作规定》2.5施工图、《贮煤场及斗轮堆取料机布置》。

2.6斗轮堆取料机厂家资料。

3. 作业准备工作及条件3.1作业人力、机械、材料等的计划3.1.1人力计划队长1人副队长1人技术员1人质检员1人安全员1人电工 1 人生产组长3人施工人员30人3.1.2主要机械计划表3.1.3措施性材料明细表3.2.1制作场地必须平整。

3.2.2 制作场地照明充足、排水畅通，满足车辆运输要求。

3.2.3氧气、乙炔瓶装供应，电源集中控制，电焊机集中布置，且有可靠的接地及防雨措施。

3.2.4技术准备3.2.5施工前对从事制作的人员进行技术交底，了解、领会图纸的设计意图，熟悉和掌握施工项目中的关键部位，对施工前进行图纸会审，同时做好审核纪要。

3.2.6对施工人员进行详细的技术和安全交底，特别是班组长在每日上班前对所属工作人员进行人身安全和施工流程要领必须作认真清楚的交待。

4. 作业程序及施工方法施工准备→基础划线→金属构件组合→台车安装→门座架回转轴承安装→转盘回转机构安装→臂架安装→门柱安装→俯仰缸安装→斗轮安装→配重安装→驾驶室安装→尾车安装→液压系统安装→喷水除尘系统安装→防腐、清洁→自检→验收4.1施工准备4.1.1组织施工人员学习安装说明书，技术文件，安装规范。

土石方机械安全操作作业指导书1、土石方机械的内燃机、电动机和液压装置的使用，应符合《建筑机械使用安全技术规程》（JGJ33一21）第3.2节、第3.4节和附录C的规定。

2、机械进入现场前，应查明行驶路线上的桥梁、涵洞的上部净空和下部承载能力，保证机械安全通过。

3、作业前，应查明施工场地明、暗设置物（电线、地下电缆、管道、坑道等）的地点及走向，并采用明显记号表示。

严禁在离电缆1m 距离以内作业。

4、作业中，应随时监视机械各部位的运转及仪表指示值，如发现异常，应立即停机检修。

5、机械运行中，严禁接触转动部位和进行检修。

在修理（焊、铆等）工作装置时，应使其降到最低位置，并应在悬空部位垫上垫木。

6、在电杆附近取土时，对不能取消的拉线、地垄和杆身，应留出土台。

土台半径：电杆应为1.0～1.5m，拉线应为1.5～2.0m。

并应根据土质情况确定坡度。

7、机械不得靠近架空输电线路作业，并应按照本规程第4.1.7条的规定留出安全距离。

8、机械通过桥梁时，应采用低速档慢行，在桥面上不得转向或制动。

承载力不够的桥梁，事先应采取加固借施。

9、在施工中遇下列情况之一时应立即停工，待符合作业安全条件时，方可继续施工：1）填挖区土体不稳定，有发生坍塌危险时。

2）气候突变，发生暴雨、水位暴涨或山洪暴发时。

3）在爆破警戒区内发出爆破信号时.4）地面涌水冒泥，出现陷车或因雨发生坡道打滑时。

5）工作面净空不足以保证安全作业时。

6）施工标志、防护设施损毁失效时。

10、配合机械作业的清底、平地、修坡等人员，应在机械回转半径以外工作。

当必须在回转半径以内工作时，应停止机械回转并制动好后，方可作业。

11、雨季施工，机械作业完毕后，应停放在较高的坚实地面上。

12、当挖土深度超过5m或发现有地下水以及土质发生特殊变化等情况时，应根据土的实际性能计算其稳定性再确定边坡坡度。

13、当对石方或冻土进行爆破作业时，所有人员、机具应撤至安全地带或采取安全保护措施。

机械填筑土方工程作业指导书一、土方回填一）本作业指导书适用于华阴市返迁移民防洪保安应急工程方山河B标段工程中的堤防退建机械填筑土方工程。

二）施工方法及工序流程:1.施工方法本工程的土方回填采挖掘机进行开挖取土装车、20T载重汽车运输、装载机配合推土机平整、用19T羊角碾进行碾压、人工整修边坡。

2.工序流程测量放线→清基→基础碾压→土场清表→取土→运输→铺土→碾压→削坡三）施工要点1选料:1）开挖深度由土质情况控制，即沙层以上，含水量不宜过大。

2）土料不得夹有树根、草皮、砖石、垃圾等杂物。

3）土料含水量要适宜，要求控制在11-17%之间；如果土料含水量达不到上述标准，过湿的要采取挖沟排水，翻晒等措施，以降低含水量；过干的土料要进行洒水或在取土场内用水洇土，使之满足含水量要求。

2.施工技术要求：1 ）施工前首先应对工程基础和土地进行清基，清基时应将表层树根杂物块石淤泥腐蚀冻土块等清除干净，严禁不清基施工。

清基范围内要超出工程设计边线30-50厘米。

清理出来的杂物废渣，必须全部堆放到指定地点，不能随便抛置，更不能掺入料物中使用。

2）土方填筑工程施工要严格掌握铺土厚度，确保均匀一致。

每层铺土厚度为45cm。

3）逐层压实后应达到设计断面标准，铺筑宽度超过设计断面宽度30CM，严禁断面不足，加土贴坡。

4）碾压作业面要统一管理，做到统一铺土、统一碾压并配备足够的平土机具和平土人员，及时平整。

每个工段作业面长一般不小于100米；相邻两工段作业面应均衡上土，以减少施工接缝。

如进度不一，两工段铺土接头应以1：3的斜坡相连接。

每层土料铺完后，应及时进行碾压，以防土料含水量降低，而影响压实质量。

如土料晾晒时间较长，表面出现风干现象，应做洒水和刨毛处理。

5）采用18T震动碾进行压实，中速行驶（时速不大于2Km）碾压6-8遍；并应走直、扣严、到头、到边，不得漏压；轮碾迹套压宽度不小于50厘米；分段分片碾压时，相临两个压实面的搭接宽度为1-2米；碾压机具行走方式为平行于坝轴线；对于机械压不到的边角，要用人工或机械夯补压夯实最大干容重1.83g/cm3，要求压实度不小于0.90；。

斗轮机土方工程作业指导书(新编版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0744斗轮机土方工程作业指导书(新编版)一﹑工程概况1.1工程概况河北京能涿州热电新建项目一期2×350MW超临界机组工程为新建供热电厂，规划容量为4×350MW供热机组，本期建设2×350MW 超临界燃煤供热机组，同步建设烟气脱硫、脱硝装置。

厂址位于涿州市北约8km处的东仙坡镇内，北与北京市房山区为邻，西距东仙坡镇政府约1000米，京广铁路西侧约1000米。

斗轮机基础为现浇钢筋混凝土条形基础，具体位置（A=1616.00,B=802.9～974.7）。

本次施工为土方开挖，一次性开挖到设计标高上30cm。

具体作业范围为215.35m*8.35m*2。

1.2工程地质条件1.2.1地形地貌依据对场地自然标高进行测量，场地平均标高:33.7m。

基坑开挖至-2.9m。

1.2主要工作量及工期：1.2.1工程量：本工程本次开挖土方工程量为：3600m3;1.2.2施工工期：2015年08月06日至2015年09月25日；二、编制依据2.1图纸2.1.1《斗轮机基础图施工图》F1226S-T0567。

2.2技术规范标准2.2.1《电力建设施工质量验收及评价规程_第1部分：土建工程》DLT5210.1-20122.2.2《建筑地基基础工程施工质量验收规范》GB50202-20022.2.3《建筑边坡工程技术规范》GB50330-20022.2.4《建筑基坑工程技术规程》JGJ120-20122.2.5《电力建设安全工作规程》第一部分（火电发电厂）DL5009.1-20142.2.6《工程建设标准强制性条文》2013版三、作业条件3.1施工图纸会检完毕，会检中存在的问题已有明确的处理意见；3.2具备开工条件的有关书面资料；3.3根据业主提供的全场坐标控制网络和高程控制点以及斗轮机基础施工图的坐标点确定其平面位置，用石灰粉在地面上放出开挖边线；3.4临时出土道路施工准备工作已完成；3.5施工机具已进场；3.6组织施工人员进行技术、安全交底；3.7劳动力组织及机具配备情况；3.8斗轮机定位放线需经过监理、甲方复测合格后方可进行开挖作业；3.9.1劳动力组织序号人员及工种资格要求人数职责1专业经理有组织协调能力，有现场管理经验1负责人员组织、配备和分工协调工作2专业主管要求熟悉土建结构的施工有组织才能1全面负责该单位工程的技术管理工作1、全面负责该单位工程的技术工作，组织施工图及技术资料的学习，编制施工技术措施，主持技术交底2、编制施工指导书，做施工预算3、深入现场指导施工，及时发现和解决技术问题；4、制定施工方法、工艺5、负责单位工程一级质量验收，并填写验收单6、负责施工过程中的一切技术工作，负责一切技术资料收集4测量员熟悉导线测量定位测量方法，能熟悉操作各种测量仪器1负责施工放线和测量资料及成果的整理工作5安全员有五年以上现场工作经验，熟悉《电力建设安全工作规程》责任心强，忠于职守，有安全员上岗证，持证上岗11、在上级安全部门的领导下，全面负责安全管理工作2、执行公司安全管理标准，遵循安全管理规程，作好施工现场的管理工作，对安全第一责任者负责3、负责施工现场的安全检查，制止违章作业4、做好安监违章记录，为安全评比提供直接、真实的依据5、安全权限：有权停止正在进行的违章作业，有权对参加施工的单位进行评分，以鼓励安全施工，并建议有关领导，对表现突出的单位和个人进行奖励，有权对违章个人进行就地处罚，有权对有隐患的施工方案提出异议，与技术人员商讨解决6质检员有质检工作经验，熟悉《电力建设施工及验收技术规范》建筑工程篇及相关的国家标准验收规范,熟悉施工图，经过培训，有质检员上岗证，持证上岗11、负责施工全过程的质量监督、检查及质保资料的搜集与整理工作2、有权对不能保证质量的方案提出异议，请求有关领导批准3、有权对可能造成质量事故的违章操作，及制止并报告有关领导处理4、对不合格的工序有权责令其修改，并禁止下道工序的施工，同时报告有关领导5、有权对质量较好的单位和个人或出现质量事故的单位和个人建议领导和经济挂钩，实行奖罚6、负责2级质量验收7力工有施工经验4配合修坡、清理、搭设施工围栏等工作9司机经过劳动局培训合格，持证上岗4负责驾驶挖掘机和自卸汽车及车辆的日常维护与保养工作3.10.1施工作业工机具统计表序号名称规格单位数量备注1反铲挖掘机辆12自卸汽车辆23铁锹把44潜水泵DN50台13.10.2仪器、仪表序号名称规格精度等级数量备注1水准仪DSZ21mm1台经校验合格、并在有效期内2全站仪徕卡TC4022＂1台经校验合格、并在有效期内3钢卷尺50m1mm1盘计量检验合格施工机械、机具进行检修，保证运转良好；做好易损、易坏件的备品工作；机械、机具有关的使用证、能力鉴定等数据齐全备查。

土方工程作业指导书（一）土方开挖：1、本工程为井桩、承台、隔震支座基础，井桩桩长不小于5米，承台高度为1米，承台及基础联系梁顶标高为-2.230米，隔震支座上支墩底标高均为-1.230，上支墩顶标高为-0.380。

由于本工程设计比较复杂，在井桩、承台、隔震支座施工时需要作业面，故本工程需要土方开挖，由上述推算土方开挖深度为-3.230米。

对三米多的基坑进行自然放坡，坡度比例为2、在土方开挖前要求施工单位对施工操作进行详细技术交底，安全交底，在基坑开挖四周要有围护，夜间要有红色照明指示灯。

电线必须用橡胶电缆，注意用电安全。

在土方开挖过程中必须按规定进行围护的安全监测，并做好相关检查记录。

3、土方开挖前，首先了解场地的实际标高，周围的建筑物及地下电缆；管线等准确位置及标高，避免施工过程中对周边管线设施产生不利影响。

4、土方施工前结合设计文件及本工程特点，督促施工单位制订出详细的施工方案及相关的救援应急措施，并经监理单位、建设单位、设计单位审批后执行。

挖土机械的通道布置、挖土顺序、土方驳运以及材料堆放等，均应避免引起对围护体和周围环境等的不利影响。

5、开挖时控制地下水位高度在基底下0.5-1m处，做好场地排水工作，防止基坑浸水。

6、挖土时检查督促基坑排水设施及效果；按确定了的施工方案顺序进行机械挖土作业施工；挖土次序严格遵循“分层分段进行开挖、严禁超挖”的原则，进行分区开挖。

（二）土方回填：1、材料：应优先利用基槽中挖出的优质土。

回填土内不得含有有机杂质，粒径不应大于50mm，素土回填压实系数0.93，三七灰土压实系数0.97，压实土含水量应符合要求，填土材料应符合下列规定：（1）含水量符合压实要求的粘性土，可作各层的填料（2）淤泥和淤泥质土一般不能用作填料，经处理其含水率符合压实要求的，可用于填方中的次要部位。

（3）含有机质的生活垃圾土、流动状态的泥炭土和有机质含量大于8%的粘性土等，不得用作填方材料。
