三级配电级配电箱等漏电保护及施工要求

三级配电二级漏电保护等配电箱及施工要求一、三级配电箱三级配电箱是指在二级配电箱的基础上增加了一级配电开关。

它在电能传输和分配过程中起到进一步分配电能、控制和保护电路的功能。

1.选材要求：三级配电箱的外壳应采用阻燃材料，并具有良好的绝缘性能。

内部导电部分应使用铜质导线，并应具有足够的导电能力。

2.配电开关要求：三级配电箱的配电开关应选择可靠、稳定的产品。

开关的额定电流应根据实际用电负荷来确定，并应有充足的跳闸能力。

3.过载和短路保护：三级配电箱应配置过载和短路保护开关。

过载保护装置应设置适当的额定电流，以保护电路不受过载损坏。

短路保护装置应设置合适的额定电流和短路电流断路器，以及与之匹配的熔断器。

4.接地要求：三级配电箱应有可靠的接地装置，以确保电流正常回路。

接地电阻应符合国家规定，并定期检测和维护。

二、二级漏电保护二级漏电保护是指在电路中增加漏电开关，以提高电路的安全性能。

它可以及时检测到电路中的漏电情况，并迅速切断电路，以保护人身安全。

1.选材要求：二级漏电保护装置的外壳应采用阻燃材料，并具有良好的绝缘性能。

内部导电部分应使用铜质导线，并应具有足够的导电能力。

2.漏电保护要求：二级漏电保护应选择可靠、稳定的产品。

漏电保护装置应具有适当的额定电流和灵敏度，以便及时检测到漏电情况。

3.接地要求：二级漏电保护装置应有可靠的接地装置，以确保电流正常回路。

接地电阻应符合国家规定，并定期检测和维护。

4.安装要求：二级漏电保护装置应按照国家相关标准和施工规范进行安装。

安装位置应选择在干燥、通风的地方，不得受到腐蚀等环境影响。

5.检测要求：二级漏电保护装置应定期进行漏电测试，以确保其正常工作。

检测方法应符合国家相关规定，并由专业技术人员进行。

以上是对三级配电箱和二级漏电保护的配电及施工要求的总结。

在进行电力工程施工时，应根据实际情况选择合适的配电箱和漏电保护装置，并按照国家标准和施工规范进行安装和维护，以保障电力系统的安全和稳定运行。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

三级配电二级漏电保护等配电箱及施工要求三级配电是指将一级配电网络的电能进一步分配到各个用电设备的过程。

一般情况下，三级配电是指住宅、商业建筑等中小型建筑物的分配电系统。

而二级漏电保护是为了防止发生漏电事故而采取的措施。

在进行三级配电和二级漏电保护方面，以下是一些常见的配电箱及施工要求：1.配电箱的选择：选择合适的配电箱至关重要。

一般来说，配电箱应符合国家相关标准，并且具备耐压能力和防腐蚀能力。

另外，还要根据用电负载的大小选择适当的配电箱容量。

2.配电线路的规划：配电线路的规划要合理。

应根据不同用电设备的功率和用电点的位置，确定线路的走向和分支。

同时，还要确保线路的安全性，避免线路负载过大，引发电器设备过热等问题。

3.配电箱内电器元件的安装：在配电箱内部，应严格按照规范安装电器元件。

电器元件应具备耐压和耐久性能，并保证接触良好，不松动。

在安装过程中还要注意防止导线短路，以及防止元件之间因相互干扰而造成故障。

4.二级漏电保护的设置：为了安全使用电能，配电箱应设置二级漏电保护。

二级漏电保护器应具有过载和漏电保护功能，能够及时断开电源，避免发生漏电事故。

在设置二级漏电保护器时，还要根据用电情况和安全要求进行合理选择。

5.引线的绝缘处理：配电箱内应进行引线的绝缘处理，确保引线与配电箱之间的安全隔离。

引线的绝缘处理可以使用绝缘胶带、绝缘套管等材料进行包线，避免引线之间短路导致的安全隐患。

6.施工安全要求：在进行配电箱安装和施工过程中，要注意安全。

施工人员应佩戴适当的安全防护用品，避免触电和其他事故的发生。

同时，施工现场应保持整洁，并避免使用电焊等火源，防止火灾的发生。

综上所述，三级配电和二级漏电保护是保障用电安全和防止漏电事故发生的重要环节。

在进行配电箱选择、线路规划、电器元件安装、二级漏电保护设置和施工过程中，都需要严格按照相关标准和要求进行操作，确保用电安全可靠。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求．施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；1分配电箱应设在用电设备或负荷相对总配电箱应设在靠近电源的区域，，开关箱与其控制集中的区域，分配电箱与开关箱的距离不得超过30m8.1.22005第。

（JGJ46－3m的固定式用电设备的水平距离不宜超过条），额定漏电30mA2、开关箱中漏电保护器的额定漏电动作电流不应大于；使用于潮湿和有腐蚀介质场所的漏电保护器0.1s动作时间不应大于，额定漏电动15mA应采用防溅型产品，其额定漏电动作电流不应大于条）第8.2.102005作时间不应大于0.1s。

（JGJ46－，额定漏电、总配电箱中漏电保护器的额定漏电动作电流应大于30mA3，但其额定漏电动作电流与额定漏电动作时间的0.1s动作时间应大于20058.2.11－）乘积不应大于30mA?s。

（JGJ463. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应1配电箱箱体，，其中开关箱箱体钢板厚度不得小于1.2mm2.0mm为1.2～第－2005，箱体表面应做防腐处理。

（钢板厚度不得小于1.5mmJGJ46 条）8.1.7、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护2套并成束卡固在箱体上，不得与箱体直接接触。

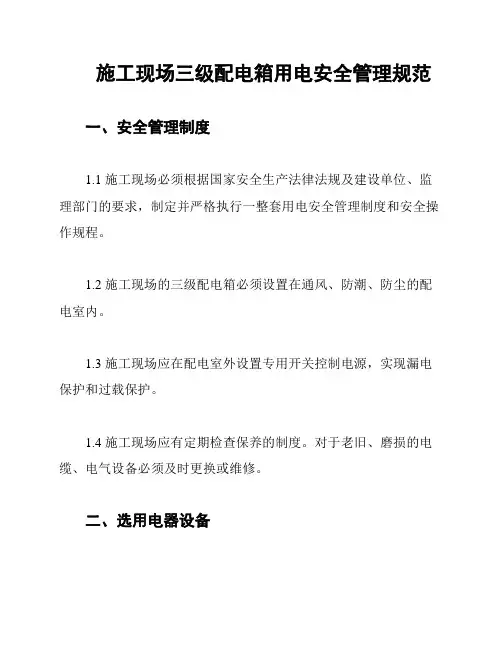

施工现场三级配电箱用电安全管理规范
一、安全管理制度
1.1 施工现场必须根据国家安全生产法律法规及建设单位、监理部门的要求，制定并严格执行一整套用电安全管理制度和安全操作规程。

1.2 施工现场的三级配电箱必须设置在通风、防潮、防尘的配电室内。

1.3 施工现场应在配电室外设置专用开关控制电源，实现漏电保护和过载保护。

1.4 施工现场应有定期检查保养的制度。

对于老旧、磨损的电缆、电气设备必须及时更换或维修。

二、选用电器设备
2.1 施工现场选用的电器设备必须有 CCC 认证或 CQC 认证，并发放合格证书供现场查验。

2.2 施工现场选用的电器设备必须与工作环境相适应，其额定电压及额定电流必须符合施工现场的实际需要。

三、安全用电
3.1 施工现场三级配电箱内的接线必须符合国家规定和电气安全标准，合理布置、整齐有序。

3.2 施工现场的接地线材质须为裸铜线或有机绝缘绳，接地电阻应达到国家规定的标准。

3.3 施工现场要定期检查用电线路接头和插头，发现异常即时处理。

3.4 施工现场应加强用电安全知识的宣传和普及，提高工人自我保护能力。

以上是施工现场三级配电箱用电安全管理规范，希望能够得到大家的关注和遵守，确保施工现场人员和设备的安全。

三级配电二级配电箱等漏电保护与施工要求在三级配电和二级配电箱的设计、施工和运维过程中，漏电保护是至关重要的一项安全措施。

下面将详细介绍漏电保护的要求和施工步骤。

一、漏电保护的要求：1.漏电保护的类型：-空开型漏电保护器：适用于小型电流的漏电保护，如家用电器。

-按钮测试型漏电保护器：可以通过按钮手动测试，适用于需要定期检查漏电保护器的工业区域。

-自动重置型漏电保护器：自动恢复供电功能，适用于需要24小时持续供电的场所。

-手动重置型漏电保护器：停电后需要手动重置漏电保护器才能恢复供电功能，适用于对供电中断要求比较高的场所。

2.漏电保护的额定电流：-漏电保护器的额定电流应根据不同的场所和电路需求来确定，一般建议在10mA-100mA之间选择。

3.漏电保护器的动作时间：-漏电保护器的动作时间应符合国家标准要求，通常为0.1秒。

4.漏电保护器的防护等级：-漏电保护器应具备防护等级，以保护设备免受尘埃、水汽等的侵害。

5.漏电保护器的检测和维护：-漏电保护器应进行定期检测和维护，以确保其正常工作状态。

建议每半年进行一次全面检查，并定期测试漏电保护器的动作性能。

二、漏电保护的施工步骤：1.选择适当的漏电保护器：-根据需要保护的设备和电路，选择合适的漏电保护器类型、额定电流和动作时间。

2.安装漏电保护器：-将漏电保护器安装在三级配电或二级配电箱中，在进线开关之后、其他保护装置之前进行连接。

3.连接工作：-切断供电，确保操作安全。

-根据漏电保护器的连接图，将其与电路连接好。

-注意正确连接零线、火线和漏电保护器的引线。

4.测试保护功能：-完成连接后，进行保护功能测试，检查漏电保护器是否能够正常动作。

-按照漏电保护器的说明书，进行手动测试或提供测试电流进行测量。

5.调试与运行：-完成测试后，将供电恢复，并检查漏电保护器是否正常工作。

-进行漏电保护器的运行时间和动作次数记录。

6.维护与检查：-根据厂家的建议，进行定期的检查和维护工作，以确保漏电保护器的正常工作。

施工现场三级配电箱用电安全技术规范施工现场三级配电箱（开关箱）用电安全技术规范在施工现场，开关箱的安装必须符合规范。

开关箱必须装设隔离开关、断路器或熔断器，并且必须有漏电保护器。

如果漏电保护器同时具有短路、过载、漏电保护功能，那么可以不装设断路器或熔断器。

隔离开关应该在分断时具有可见分断点，并且能同时断开电源所有极的隔离电器，同时应该设置于电源进线端。

如果断路器具有可见分断点，可以不另外设置隔离开关。

隔离开关的作用是断开无负荷电流的电路，以确保检修人员的安全。

隔离开关没有专门的灭弧装置，不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

它可以用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

在设置三级配电箱（开关箱）时，配电系统应该设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

配电系统宜使三相负荷平衡。

220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。

总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

三级配电、二级漏保最详细介绍及对应规范1.三级配电二级漏保总体要求★ 施工现场配电系统应采用三级配电、二级漏电保护系统；★ 用电设备必须有各自专用的开关箱；★ 漏电保护器参数应匹配并灵敏可靠；★ 总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；2.总配电箱设置★ 箱体结构、箱内电器设置及使用应符合规范要求。

★ 配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3.配电箱、开关箱设置★ 箱体结构、箱内电器设置及使用应符合规范要求。

★ 配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。

三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

三级配电二级漏电保护等配电箱及施工要求一、配电箱的选型要求：1.配电箱应基于电气负荷需求进行选择，容量要满足负荷的需要。

2.配电箱应具有正式的供电合同，厂家要提供质保及售后服务。

3.配电箱应符合国家可靠、安全、经济的要求，具备相应的技术规范和标准。

二、三级配电箱的施工要求：1.配电箱的布局应合理，箱体应有足够的防护等级，安装位置应妥善选择。

2.配电箱应安装在通风良好、不易积水的地方，离易燃、易爆物品应有一定的安全距离。

3.配电箱内部要保持清洁、整洁，线缆整齐有序，不得有乱七八糟的杂物。

4.配电箱的主进线和分支线应有清晰的标示，便于区分和维护。

5.配电箱的线缆接触端子应有可靠的连接，松动情况需及时修复。

6.配电箱的开关、控制设备和保护装置应齐全，运行正常，无误动，无误断。

7.配电箱的放电装置、避雷装置等必要设备应安装完好，防止雷击或电涌对设备造成损坏。

三、二级漏电保护的施工要求：1.二级漏电保护器应选用符合国家强制性标准的产品，并进行合格检测。

2.二级漏电保护器应根据用电负荷进行合理分组，设置合适的电流阈值。

3.二级漏电保护器应安装于用电设备的电源分支线上，具备迅速切断电源的功能。

4.二级漏电保护器应设置可靠的接地线和接地装置，确保漏电时的安全切断。

5.二级漏电保护器应定期检测和测试，确保正常工作，避免误动或误断。

总结起来，三级配电和二级漏电保护的施工要求需要根据负荷需求合理选型，注意布局、安装位置和安全要求，保持设备整洁有序，设备运行正常，线缆连接可靠。

二级漏电保护器的选用、分组设置和接地要求要具备国家标准，并进行定期检测和测试。

这样可以确保配电箱和漏电保护的工作正常，确保用电的安全性和可靠性。
