贴片电阻、贴片电容规格、封装、尺寸

贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。

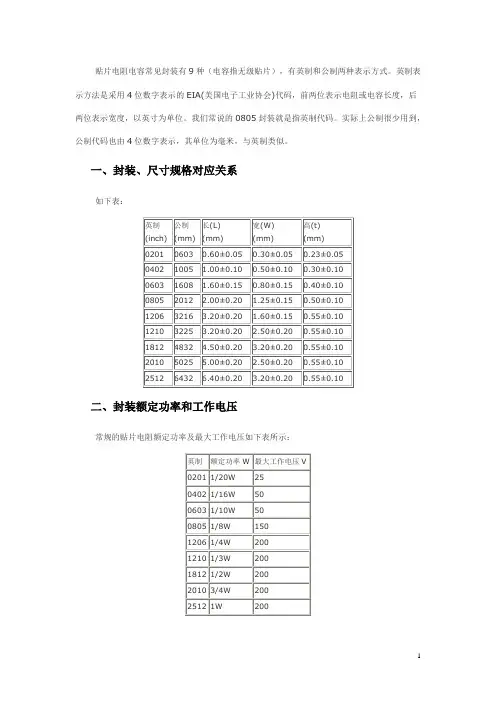

一、封装、尺寸规格对应关系
如下表：
二、封装额定功率和工作电压
常规的贴片电阻额定功率及最大工作电压如下表所示：
三、关于封装和额定功率补充
关于电容封装，除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。

有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。

电阻功率设计上应该按照70%额定功率降额使用，如果环境温度太高超过70度以上，还应该再次降额使用，具体需根据该产品的温度曲线确定。

PCB设计中封装库的使用，对于这些主流的电阻封装，都是有现成库可以调用的，包括RAD类型，如果如要设计自己的封装库，那么就可以按照1mil=0.001英寸，1英寸=2.54cm 换算关系设计，（1英寸=1000mil）对于外圈的丝印不要设计的太松散，否则实际使用很容易跟其他丝印重叠。

SMT贴片电子元器件封装尺寸汇总贴片电子元器件是一种常见的表面安装技术（SMT）组装之外，广泛应用于各种电子产品中。

贴片电子元器件封装尺寸的选择对于组装和排布电路板具有重要的影响。

在这篇文章中，我们将汇总常见的贴片电子元件封装尺寸，并对其应用领域和特点进行简要介绍。

1.贴片电阻（0805、0603、0402、0201等）：贴片电阻是最常见的贴片电子元件之一，尺寸包括0805（2.0mm x1.25mm）、0603（1.6mm x 0.8mm）、0402（1.0mm x 0.5mm）和0201（0.6mm x 0.3mm）等等。

较大尺寸的贴片电阻通常用于电源线路和信号线路，较小尺寸的贴片电阻适用于高密度电子产品。

2.贴片电容（0805、0603、0402、0201等）：贴片电容与贴片电阻类似，尺寸也包括0805、0603、0402和0201等等。

贴片电容主要用于储存和释放电荷，广泛应用于电源滤波、信号耦合和信号处理等电路。

3.贴片二极管（SOD-323、SOD-523等）：贴片二极管是一种小尺寸的电子元件，尺寸包括SOD-323（1.8mm x 1.25mm）和SOD-523（1.0mm x 0.6mm）等等。

它们通常用于电路的整流、保护和信号处理等方面。

4.贴片三极管（SOT-23、SOT-323等）：贴片三极管是一种常用的功率放大器，尺寸包括SOT-23（3.0mm x1.78mm）和SOT-323（1.3mm x 1.0mm）等等。

它们通常用于音频放大、电源管理和电压调节等应用中。

5.贴片集成电路（SOT-23、SOT-363、QFN等）：贴片集成电路是封装了多个功能的电子组件，尺寸和引脚布局因不同的集成电路类型而异。

常见的尺寸包括SOT-23、SOT-363和QFN等等。

它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。

6.贴片场效应管（SOT-23、SOT-223、QFN等）：贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件，尺寸包括SOT-23、SOT-223和QFN等等。

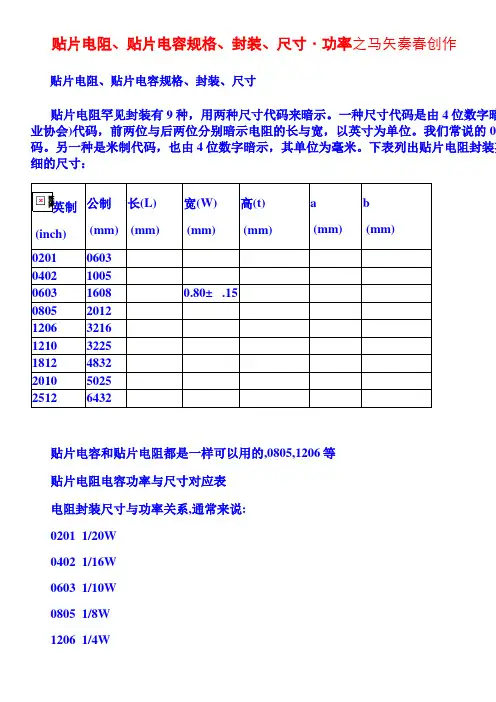

贴片电阻、贴片电容规格、封装、尺寸·功率之马矢奏春创作贴片电阻、贴片电容规格、封装、尺寸贴片电阻罕见封装有9种，用两种尺寸代码来暗示。

一种尺寸代码是由4位数字暗业协会)代码，前两位与后两位分别暗示电阻的长与宽，以英寸为单位。

我们常说的06码。

另一种是米制代码，也由4位数字暗示，其单位为毫米。

下表列出贴片电阻封装英细的尺寸：英制 (inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 06030402 10050603 1608 0.80±.150805 20121206 32161210 32251812 48322010 50252512 6432贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W2512 1W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.2惯例贴片电阻(部分)惯例的贴片电阻的尺度封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －暗示电阻S －暗示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 121 1/2W、2010是3/4W、2512是1W。

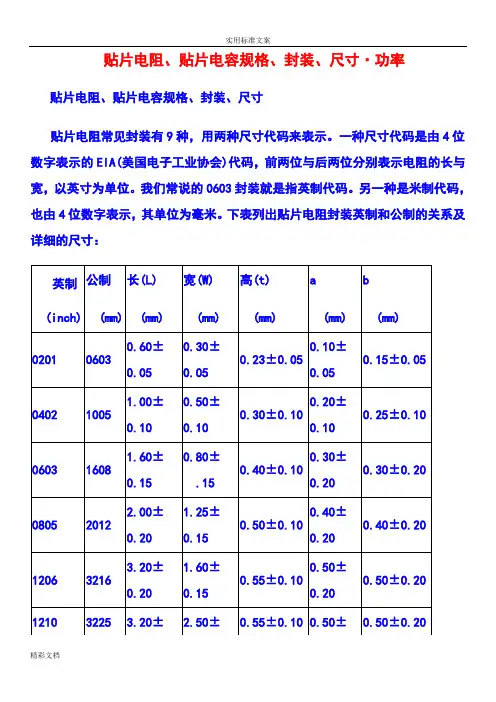

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W2512 1W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

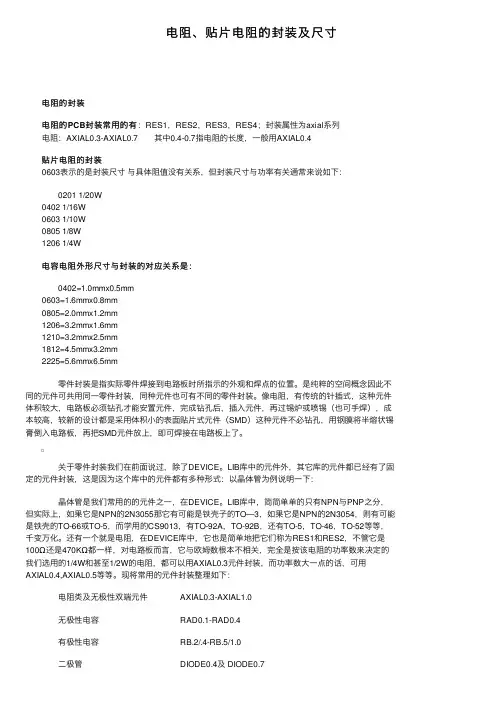

电阻、贴⽚电阻的封装及尺⼨封装电阻的封装电阻的封装常⽤的有：RES1，RES2，RES3，RES4；封装属性为axial系列电阻的PCB封装常⽤的有 电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，⼀般⽤AXIAL0.4贴⽚电阻的封装 0603表⽰的是封装尺⼨与具体阻值没有关系，但封装尺⼨与功率有关通常来说如下： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W电容电阻外形尺⼨与封装的对应关系是： 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 零件封装是指实际零件焊接到电路板时所指⽰的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共⽤同⼀零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较⼤，电路板必须钻孔才能安置元件，完成钻孔后，插⼊元件，再过锡炉或喷锡（也可⼿焊），成本较⾼，较新的设计都是采⽤体积⼩的表⾯贴⽚式元件（SMD）这种元件不必钻孔，⽤钢膜将半熔状锡膏倒⼊电路板，再把SMD元件放上，即可焊接在电路板上了。

关于零件封装我们在前⾯说过，除了DEVICE。

LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明⼀下： 晶体管是我们常⽤的的元件之⼀，在DEVICE。

LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳⼦的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，⽽学⽤的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6 :2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120电阻封装尺寸2011-06-14 14:11:40| 分类：硬件知识| 标签：|字号大中小订阅起因呢：就是想知道不同功率的直插电阻对应的封装。

1.0mrn＞：0.5mm 尺寸贴片电咀缪1 005(0402)贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L (Length)：长度；W (Width)：宽度；inch：英寸b、1inch=25.4mm(b)、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

(c)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容)，其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

(d)、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1)电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸，标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5 (公制表示法)1206具体尺寸：3.0 X 1.5 0X 0.5 (公制表示法)2)电阻的命名方法1、5%精度的命名：RS - 05 K 102 JT2、1 % 精度的命名：RS - 05 K 1002 FTR 一表示电阻S 一表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。

贴片电阻、贴片电容规格、封装、尺寸·功率2008-10-24 22:042008-10-03 03:22贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

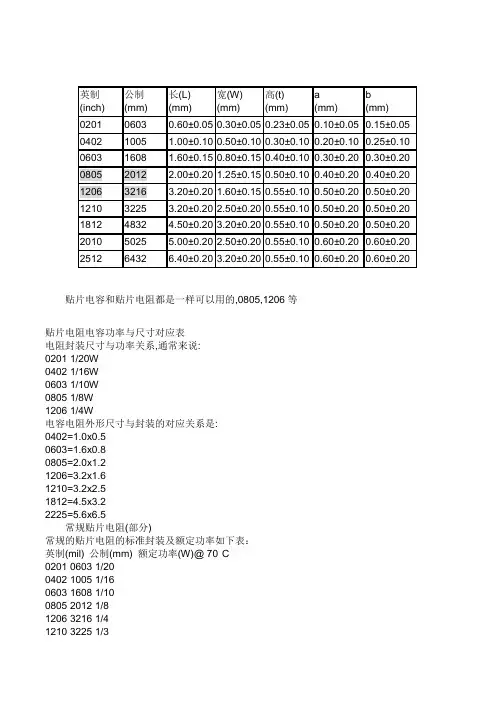

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制inch) 公制mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.050.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.100.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.200.60±0.20贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

电阻、电容、电感规格、封装、尺寸、功率识别贴片电阻和贴片电容是电子元器件中常用的两种。

贴片电阻的封装有9种，分别用两种尺寸代码来表示，其中一种是由4位数字表示的EIA代码，另一种是米制代码。

常用的0603封装指的是英制代码。

下表列出了贴片电阻封装英制和公制的关系及详细尺寸。

电容和电阻的封装尺寸是一样的，如0805和1206等。

电阻封装尺寸与功率有对应关系，通常来说，0201对应1/20W，0402对应1/16W，0603对应1/10W，0805对应1/8W，1206对应1/4W。

电容电阻的外形尺寸和封装也有对应关系，如0402对应1.0x0.5，0603对应1.6x0.8，0805对应2.0x1.2，1206对应3.2x1.6，1210对应3.2x2.5，1812对应4.5x3.2，2225对应5.6x6.5.以上是常规贴片电阻的部分介绍。

102－5％精度阻值表示法是一种常用的电阻命名方法。

其中，前两位数字表示有效数字，第三位数字表示有多少个零，基本单位为___（Ω）。

例如，102表示1000Ω，即1KΩ。

另外，1002是1％阻值表示法，其中前三位数字表示有效数字，第四位数字表示有多少个零，基本单位同样为___。

例如，1002表示Ω，即10KΩ。

此外，J－和F－分别表示电阻的精度为5％和1％，而T－则表示编带包装。

贴片电阻的阻值表示也是数字与“R”组合表示的。

例如，3欧姆用3R0表示，10欧姆用100表示，100欧姆用101表示。

其中，“R”表示小数点的意思，而101后面个位数的“1”表示带有1个零。

另外，电阻上的数字和字母表示的就是阻值。

例如，R002表示0.002欧姆，180表示的是18欧姆。

此外，通过电阻的背景颜色和字体颜色可以区分电阻和电容。

电阻的背景颜色除了端角外应该是黑色的，而电容则没有字体表示和黑色背景颜色。

贴片电阻的命名中，阻值误差精度有±1％、±2％、±5％、±10％等不同精度。

贴片电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B \C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“R AD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。

SMD贴片元件的封装尺寸公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

贴片电阻常见封装贴片电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B \C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

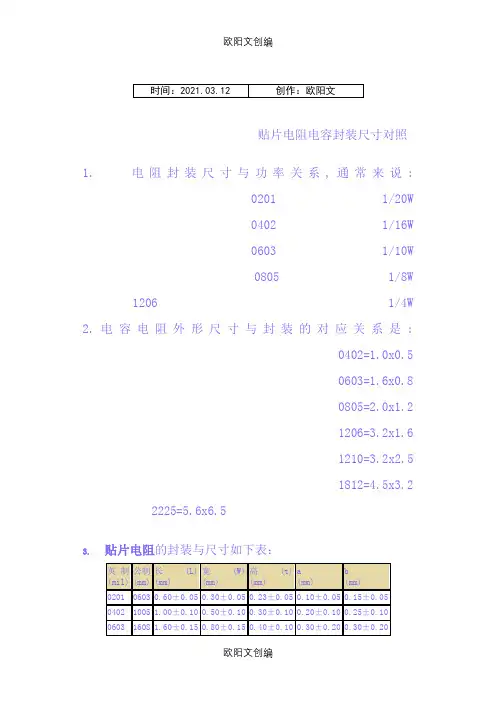

贴片电阻电容封装尺寸对照1. 电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W2.电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.53.贴片电阻的封装与尺寸如下表：4. 贴片电阻基本结构：5.贴片电阻分类：贴片电阻分为以下几大类：类型参考国巨的分类 常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805 General purpose, 1206 - 2512高精度高稳定性贴片电阻 High precision - high stability High precision - high stability, 0201 - 0603 High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512常规系列薄膜贴片电阻General purpose thin filmGeneral purpose thin film, 0201-2512 低阻值贴片电阻Low ohmicLow ohmic, 0402 - 1206 Low ohmic, 2010 - 2512 贴片电阻阵列Arrays Arrays, convex and concave 贴片电流传感器SMD current sensorsCurrent Sensors - Low TCR 贴片网络电阻器NetworkNetwork, T-type and L-type 贴片电容封装尺寸：毫米（英寸）封装 (L) 长度公制(毫米)英制(英寸) (W) 宽度 公制(毫米) 英制(英寸) (t) 端点 公制(毫米) 英制(英寸) 0201 0.60 ± 0.03 (0.024 ± 0.001) 0.30 ± 0.03 (0.011 ± 0.001) 0.15 ± 0.05(0.006 ± 0.002)。
