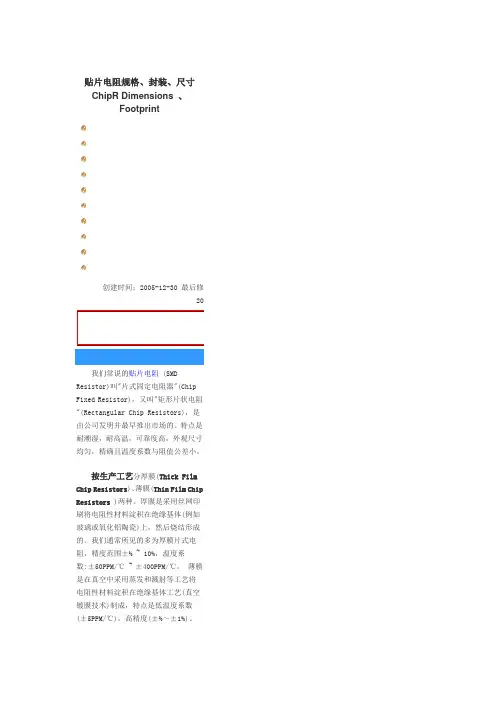

贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间：2005-12-30 最后修改时间2006-10我们常说的贴片电阻(SMDResistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。
特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。
封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为5%，1%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24，E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。
除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。
目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。
市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。
主要的生产厂商几乎都在中国建立生产基地。
台湾国巨（Yageo）公司为世界上第一大生产商。
日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。
台湾及国内工厂则多生产些常规系列。
零售市场多见为一些台湾厂和国产的品牌，如国巨(Yageo)、风华(FH)、三星机电、厚生、丽智、美隆。
贴片电阻分为以下几大类：贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。
可根据焦耳定律算出：P=I2 R。
额定功率：是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率。
额定电压：可以根据以下公式求出额定电压。
额定电压(V)＝√额定功率(W)×标称阻值(Ω)最高工作电压：允许加载在贴片电阻两端的最高电压。
贴片电阻的封装与功率、电压关系如下表：图1 (-55 ~+125)功率及环境温度降额曲线图图2 (-55 ~+155)功率及环境温度降额曲线图注意事项：•设计和使用贴片电阻时，最大功率不能超过其额定功率，否则会降低其可靠性。
•一般按额定功率的70%降额设计使用。
•也不能超过其最大工作电压，否则有击穿的危险。
•一般按最高工作电压的75%降额设计使用。
•当环境温度超过70°C，必须按照降额曲线图(图1,图2)降额使用。
我们俗称的封装是指英制。
常规的贴片电阻阻值采用E24，E96系列。
1948年IEC第12技术委员会(无线电通讯)在斯德哥尔摩会议讨论过程中，一致同意国际标准化最紧迫的课题之一就是电阻器和0.1uF以下电容器的优先数系列。
尽管想使这些系列按照10√10数系标准化，但在若干国家内由于上述元件针对5√10、10√10和20√10允许偏差进行标准化已经采用了12√10数系，而在采用了12√10数系的这些国家中要改变商业惯例是不切合实际的。
虽然采用10√10数系更符合ISO的惯例，但考虑到现实情况委员会只能对不得不推荐12√10数系表示遗憾。
优先数E6、E12和E24系列提案是1950年在巴黎会议上被接受的，随后发布了IEC 63号标准(第一版)。
电阻器和电容器优先数系数系GB/T2471-1995E系列是一种由几何级数构成的数列。
E系列首先在英国的电工工业中应用，故采用Electricity 的第一个字母E标志这一系列，它是以6√10(10开6次方) 、12√10 、24√10、48√10、96√10 、192√10为公比的几何级数，分别称为E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。
即：--E6系列的公比为6√10≈1.47数列：1.470=1；1.471≈1.5；1.472≈2.2；1.473≈3.2；1.474≈4.7；1.475≈6.8--E12系列的公比12√10≈1.21--E24系列的公比为24√10≈1.10--E48系列的公比为48√10≈1.049--E96系列的公比为96√10≈1.024--E192系列的公比为192√10≈1.012E系列由国际电工委员会（IEC）于1952年发布为国际标准，该系列适用于电子元件方面。
如：--E6系列适用于允差±20%(M)的电阻、电容和电感数值--E12系列适用于允差±10%(K)的电阻、电容和电感数值--E24系列适用于允差±5%(J)的电阻、电容和电感数值（注：现也用于1%的电阻）--E48系列适用于允差±2%(G)的电阻数值--E96系列适用于允差±1%(F)的电阻数值--E192系列适用于允差±0.5%(D)的电阻和电容器数值从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把它规为某一标称值，即可做到零废品生产。
国际电工委员会曾希望改用R系列制度，但因E系列已在一些国家采用，改变起来困难较大，所以至今在电子元件行业（主要是电阻、电容、电感）仍以E系列为主。
E24常规阻值速查表优先数及优先数系由于各种产品的特征互不相同，不可能都按一个公比形成系列，客观上需要这样一种数列，即项数较少的数列包含在项数较多的数列中，并且按照十进的规律能向两端无限延伸，这就是优先数列。
优先数和优先数系是一种科学的数值制度，它是一种无量纲的分级数系，适用于各种量值的分级。
它又是十进几何级数，它对于标准化对象的简化和协调起着重要作用。
因此，又是国际上一项统一的重要基础标准。
一、什么是优先数系和优先数优先数是由公比分别为5√10、10√10、20√10、40√10和80√10，且项值中含有10的整数幂的理论等比数列导出的一组近似等比的数列。
各数列分别用符号R5，R10，R20，R40和R80表示。
称为R5数系、R10数系、R20数系、R40数系和R80数系。
即：R5数系：以5√10≈1.60为公比形成的数系；R10数系：以10√10≈1.25为公比形成的数系；R20数系：以20√10≈1.12为公比形成的数系；R40数系：以40√10≈1.06为公比形成的数系；以上称为基本系列。
R80数系：以80√10≈1.03为公比形成的数系；它称为补充系列。
仅在参数分级很细，基本系列不能适应实际情况时，才可靠考虑采用。
优先数系中有任一个项值均称为优先数。
根据GB321的规定，优先数和优先数系适用于各种量值的分级，特别是在确定产品的参数或参数系列时，必须按该标准的规定最大限度地采用，这就是“优先”的含义。
二、优先数系标准的由来十九世纪末，法国的雷诺（C·Renard)为了对气球上使用的绳索规格进行简化，做出这样的规定，简化后形成的尺寸规格系列，每进5项值增大10倍（十进几何级数）。
设a为起始项q为公比，由上述规定可得关系式：a*q5 = 10a，即可求得公比q=5√10由此得出下系数a*(5√10)0、a*(5√10)1、a*(5√10)2、a*(5√10)3、a*(5√10)4、10a加以圆整，用以对绳索尺寸系列进行分级，结果把425中规格简化成17种。
这个数值系列相当于现今优先数中的R10、R20和R40等系列。
为了纪念雷诺，故把优先数又取名R数系。
1920年德国制订了第一个优先数系标准，1935年国际标准化协会公布了ISA 11号通告，把优先数规定为国际标准建议，（ISO/R 497）1973年转为国际标准（ISO 497-1937）。
我国首先由机械行业于1960年发布了部标准JB109-60《优先数和优先数系》，1964年有制定为国家标准GB321-64《优先数和优先数系》，1980年又进行了一次修订。
三、优先数的优点优先数是各种量值（特别是产品参数）分级时应优先采用的数。
其目的是把实际应用的“数”（如产品的尺寸、规格）限制在必须的最小范围内，并为在不同场合都能优先选用相同的数创造一个先决条件，以达到简化、统一。
优先数系的主要优点为：１、经济合理的数值分级制度产品的参数从最小到最大有很宽的数值范围，经验和统计表明，数值按等比数列分级，能在较宽的范围内以较少的规格，经济合理地满足社会需要。
这就要求用“相对差”反映同样“质”的差别，而不能象等差数列那样只考虑“绝对差”。
等比数列是一种相对差不变的数列，不会造成分级疏的过疏，密的过密的不合理现象，优先数系正是按等比数列制订的。
因此，它提供了一种经济，合理的数值分级制度。
２、统一、简化的基础一种产品（或零件）往往同时在不同的场合，由不同的人员在分别进行设计和制造，而产品的参数又常常影响到与其有配套关系的一系列产品有关参数。
如果没有一个共同遵守的选用数据的准则，势必造成同一种产品的尺寸参数杂乱无章，品种规格过于繁多。
优先数系是国际上统一的数值制度，可用于各种量值的分级，以便在不同的地方都能优先选用同样的数值，这就为技术经济工作上统一，简化和产品参数的协调提供了基础。
按优先数系确定的参数和系列，在以后的标准化过程中（从企标发展到行标、国际等），有可能保持不变，这在技术上和经济上都有很大意义。
企业自制自用的工艺装备等设备的参数，也应当选用优先数系。
这样，不但可简化，统一品种规格，而且可使尚未标准化的对象，从一开始就为走向标准化奠定了基础。
在制订标准或规定各种参数的协商中，优先数系应当成为用户和制造厂之间或各有关单位之间的共同遵循的准则，以便在无偏见的基础上达到一致。
