模具研配液压机电气控制系统概述(标准版)
- 格式:docx
- 大小:47.44 KB
- 文档页数:6

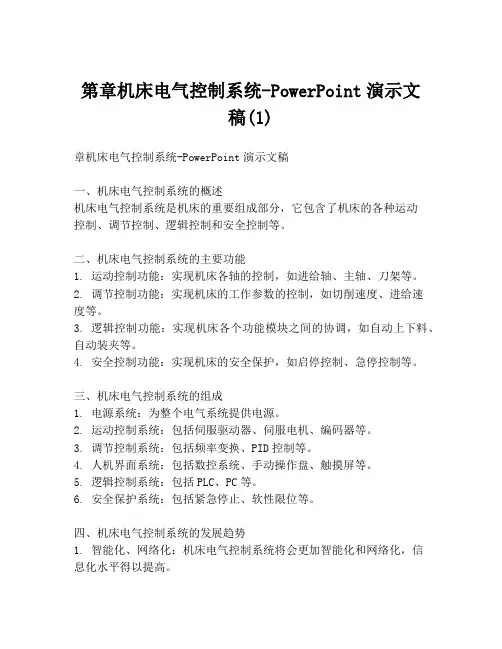

第章机床电气控制系统-PowerPoint演示文稿(1)章机床电气控制系统-PowerPoint演示文稿一、机床电气控制系统的概述机床电气控制系统是机床的重要组成部分,它包含了机床的各种运动控制、调节控制、逻辑控制和安全控制等。
二、机床电气控制系统的主要功能1. 运动控制功能:实现机床各轴的控制,如进给轴、主轴、刀架等。
2. 调节控制功能:实现机床的工作参数的控制,如切削速度、进给速度等。
3. 逻辑控制功能:实现机床各个功能模块之间的协调,如自动上下料、自动装夹等。
4. 安全控制功能:实现机床的安全保护,如启停控制、急停控制等。
三、机床电气控制系统的组成1. 电源系统:为整个电气系统提供电源。
2. 运动控制系统:包括伺服驱动器、伺服电机、编码器等。
3. 调节控制系统:包括频率变换、PID控制等。
4. 人机界面系统:包括数控系统、手动操作盘、触摸屏等。
5. 逻辑控制系统:包括PLC、PC等。
6. 安全保护系统:包括紧急停止、软性限位等。
四、机床电气控制系统的发展趋势1. 智能化、网络化:机床电气控制系统将会更加智能化和网络化,信息化水平得以提高。
2. 集成化:机床电气控制系统将逐渐向集成化发展,整个系统的安装调试、运行和维护都将更加简单。
3. 专业化:不同的机床将会采用不同的电气控制系统,向着细分领域不断推进。
五、机床电气控制系统的问题及解决方法1. 技术问题:机床电气控制系统涉及众多技术,需要掌握的技术内容较多。
需要高技能人才。
2. 故障问题:机床电气控制系统存在故障难以排除的问题,需要专业技术支持和保养。
3. 成本问题:机床电气控制系统的成本较高,特别是高端机床电气控制系统的成本更是可观。
总之,机床电气控制系统是机床的重要组成部分,将会随着科技的不断发展和升级来逐渐完善和发展。
我们要加强对机床电气控制系统的学习,使其在我们生产生活中发挥更大的作用。
压力机液压系统的电气控制设计压力机液压系统的电气控制设计是现代工业生产中不可或缺的一部分。
它负责对压力机的液压系统进行控制,使其能够按照预定的步骤和要求进行工作。
在实际的电气控制设计中,需要考虑到压力机液压系统的特点和要求,合理选择控制元件和控制方式,确保系统的安全可靠性和工作效率。
首先,在压力机液压系统的电气控制设计中,需要充分考虑系统的安全性。
液压系统具有高压、高温、高能量等特点,如果控制不当,容易造成安全事故。
因此,需要选用具有高可靠性的控制元件和安全保护装置,如液压阀、传感器和安全阀等,以确保系统在异常情况下能够及时停止工作,避免发生事故。
其次,在电气控制设计中,需要考虑到压力机液压系统的工作效率。
为了提高系统的工作效率,可以选用先进的变频控制技术,通过调整电动机的转速和工作负荷,达到节能的目的。
此外,还可以采用并联控制和顺序控制等技术手段,对液压系统进行集中控制,提高系统的整体工作效率。
此外,还应根据压力机的工作特点和要求,合理选择控制方式和控制元件。
对于小型压力机,可以采用手动控制,通过手动操作开启液压阀来实现液压系统的控制。
对于大型压力机,可以采用自动控制,通过PLC(可编程逻辑控制器)或DCS(分散式控制系统)等中央控制器,将系统各个部分进行集中控制和管理。
在电气控制设计中,还需要考虑到压力机液压系统的自动化程度。
随着信息技术的快速发展,压力机液压系统的自动化程度不断提高。
可以利用现代集成电路技术和传感器技术,实现压力、温度、流量等参数的自动检测和调节,提高系统的自动化程度和控制精度。
最后,在电气控制设计中,还应考虑到液压系统的维护和故障排除。
对于大型压力机液压系统,可以设置合适的远程监控和故障诊断系统,通过网络传输故障信息,及时发现和排除故障,提高系统的可靠性和可维护性。
总之,压力机液压系统的电气控制设计是一个复杂而重要的工作,需要考虑到系统的特点和要求,合理选择控制方式和控制元件,确保系统的安全可靠性和工作效率。
硕超数控 SUPERTIME
液压冲孔机CJ100电气控制系统配置说明
系统配置
电气控制系统都安装在如附图1所示
的电气柜中,其核心部分为:
●计算机,包括显示器、键盘和鼠
标。
●可编程序控制器PLC,包括一个
两轴定位控制模块A1SD75P2-S3。
(日本三菱)
●伺服单元控制器SGDB-20ADG、
SGDB-30ADG,伺服电机
SGMG-20A2A、SGMG-30A2A
(日本安川)
另外还包括:
●电源和辅助电路
●操作按钮站(安装在电气柜门上)
●外接电磁阀和接近开关
附图1
主要参数
主电源:三相交流380V±10%,频率50Hz,总功率40KW
控制电源:两相交流220V,容量630VA;
直流24V,电流容量4A
伺服电源:三相交流200~230V ± 10%,容量6KVA
伺服电机:额定转速1500r/min,功率1.5KW,带增量型编码器8192P/R 油泵电机:额定转速1470r/min,功率22KW。
液压系统及电气控制电路的工作原理液压系统和电气控制电路是现代工业中常见的两种控制方式,它们分别基于液压和电气的工作原理。
液压系统利用液体在封闭的管路中传递力和能量,实现机械运动的控制;而电气控制电路则通过电流和电压的变化来控制电气设备的运行。
本文将详细介绍液压系统和电气控制电路的工作原理。
液压系统是一种利用液体传递力和能量的控制系统,它由液压元件、液压传动介质和液压控制元件组成。
液压系统的工作原理是基于帕斯卡定律,即在封闭的液体中,施加在液体上的压力会均匀传递到液体中的每一个点。
液压系统通过压力油源产生一定的压力,将液压油送入液压元件中,如液压缸或液压马达。
当液压油的压力作用在液压元件上时,液压元件会产生相应的力或运动。
通过控制液压系统中的阀门,可以调节液压油的流量和压力,从而控制液压元件的运动。
液压系统的优点是传动力矩大、工作平稳、精度高、可靠性强。
它广泛应用于各种机械设备中,如起重机、挖掘机、冲压机等。
液压系统的缺点是需要专门的液压设备和管路,维护和管理成本较高。
电气控制电路是通过电流和电压的变化来控制电气设备的运行。
电气控制电路由电源、电气元件和控制装置组成。
电气控制电路的工作原理是基于电流和电压的变化,通过控制电气元件的通断和电压的变化来实现对电气设备的控制。
例如,通过控制继电器的通断来控制电机的启停,通过调节电阻或变压器来调节电路的电压和电流。
电气控制电路的优点是控制灵活、速度快、可靠性高。
它广泛应用于各种电气设备中,如电机、照明设备、电热设备等。
电气控制电路的缺点是受限于电流和电压的特性,无法传递大的力和能量,适用于小功率的控制。

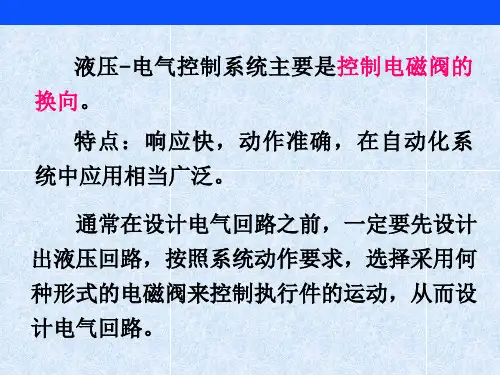

液压系统和电气控制电路在工业中常常同时应用,它们可以相互补充,实现更复杂的控制功能。
例如,液压系统可以通过电气控制电路来控制液压元件的启停和运动方向;电气控制电路可以通过液压系统来实现对液压元件的控制力和速度的调节。
液压系统和电气控制电路是现代工业中常见的控制方式,它们分别基于液压和电气的工作原理。

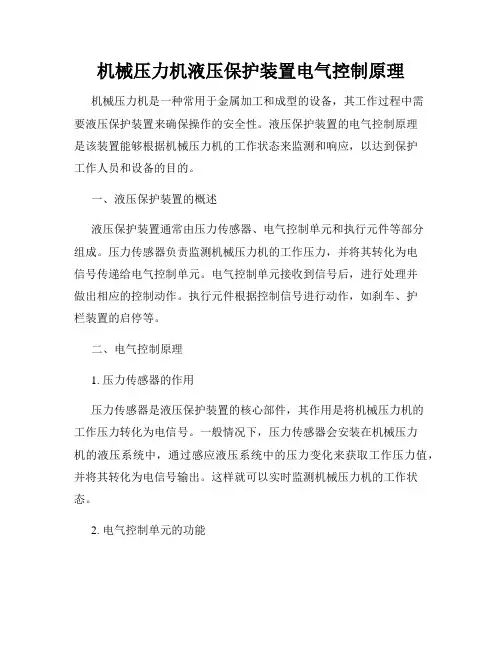

机械压力机液压保护装置电气控制原理机械压力机是一种常用于金属加工和成型的设备,其工作过程中需要液压保护装置来确保操作的安全性。
液压保护装置的电气控制原理是该装置能够根据机械压力机的工作状态来监测和响应,以达到保护工作人员和设备的目的。
一、液压保护装置的概述液压保护装置通常由压力传感器、电气控制单元和执行元件等部分组成。
压力传感器负责监测机械压力机的工作压力,并将其转化为电信号传递给电气控制单元。
电气控制单元接收到信号后,进行处理并做出相应的控制动作。
执行元件根据控制信号进行动作,如刹车、护栏装置的启停等。
二、电气控制原理1. 压力传感器的作用压力传感器是液压保护装置的核心部件,其作用是将机械压力机的工作压力转化为电信号。
一般情况下,压力传感器会安装在机械压力机的液压系统中,通过感应液压系统中的压力变化来获取工作压力值,并将其转化为电信号输出。
这样就可以实时监测机械压力机的工作状态。
2. 电气控制单元的功能电气控制单元接收到压力传感器传递的电信号后,会进行处理并做出相应的控制动作。
主要功能包括:(1)压力显示和报警:电气控制单元可以将接收到的压力信号转化为数字显示,供操作人员实时了解机械压力机的工作状态。
同时,当工作压力超出设定的安全范围时,电气控制单元会发出报警信号,提醒操作人员采取相应的措施。
(2)刹车控制:当工作压力超出安全范围时,电气控制单元会通过控制刹车系统来停止机械压力机的运行,以避免发生危险事故。
(3)护栏装置控制:电气控制单元可以根据工作压力的变化来控制机械压力机的护栏装置。
当工作压力超出安全范围时,电气控制单元会发送信号,使护栏装置启动,保护操作人员不受伤害。
3. 执行元件的作用执行元件是根据电气控制单元的信号进行动作的部件,主要包括刹车系统和护栏装置。
当电气控制单元发出停机指令时,执行元件会关闭机械压力机的液压系统,使其停止工作。
当电气控制单元发出启动护栏装置的信号时,执行元件会使护栏装置迅速展开,形成有效的隔离区域,保护操作人员的安全。

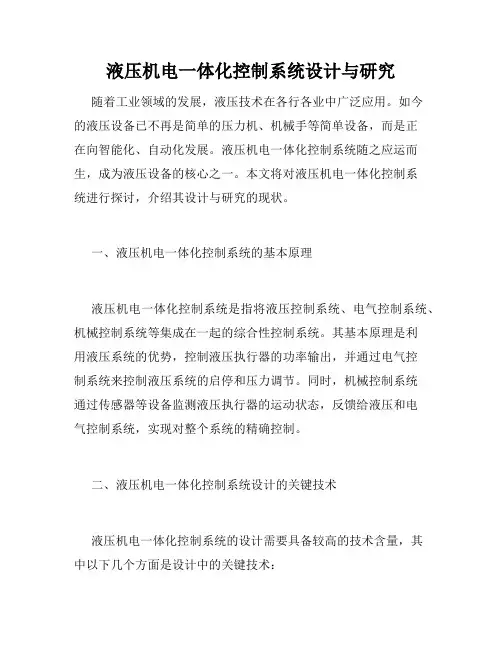

液压机电一体化控制系统设计与研究随着工业领域的发展,液压技术在各行各业中广泛应用。
如今的液压设备已不再是简单的压力机、机械手等简单设备,而是正在向智能化、自动化发展。
液压机电一体化控制系统随之应运而生,成为液压设备的核心之一。
本文将对液压机电一体化控制系统进行探讨,介绍其设计与研究的现状。
一、液压机电一体化控制系统的基本原理液压机电一体化控制系统是指将液压控制系统、电气控制系统、机械控制系统等集成在一起的综合性控制系统。
其基本原理是利用液压系统的优势,控制液压执行器的功率输出,并通过电气控制系统来控制液压系统的启停和压力调节。
同时,机械控制系统通过传感器等设备监测液压执行器的运动状态,反馈给液压和电气控制系统,实现对整个系统的精确控制。
二、液压机电一体化控制系统设计的关键技术液压机电一体化控制系统的设计需要具备较高的技术含量,其中以下几个方面是设计中的关键技术:1. 液压系统的设计:液压系统是液压机电一体化控制系统的核心组成部分。
其设计需要根据液压执行器的运动要求,选择合适的液压元件、执行器及其他液压系统元件,并进行岛组设计、管路设计以及系统调试等。
因此,液压系统设计需要具备较为熟练的液压系统基础知识和实践经验。
2. 电气控制系统的设计:电气控制系统是液压机电一体化控制系统的重要组成部分。
它实现对电动机启停、正反转、速度调节等功能。
其控制策略取决于液压系统的工作要求。
因此,电气控制系统设计需要熟练掌握PLC、人机界面等相关知识和技能。
3. 机械控制系统的设计:机械控制系统是液压机电一体化控制系统实现自动化的重要组成部分。
其设计需要根据液压执行器运动的规律进行设计。
机械控制系统的传感器和反馈回路需要精度高、可靠性强,并能与电气和液压控制系统完美衔接。
三、液压机电一体化控制系统的研究现状近年来,液压机电一体化控制系统在国内外逐渐得到了广泛的研究和应用。
国内外的液压技术企业也纷纷投入到液压机电一体化控制系统的研发中来。

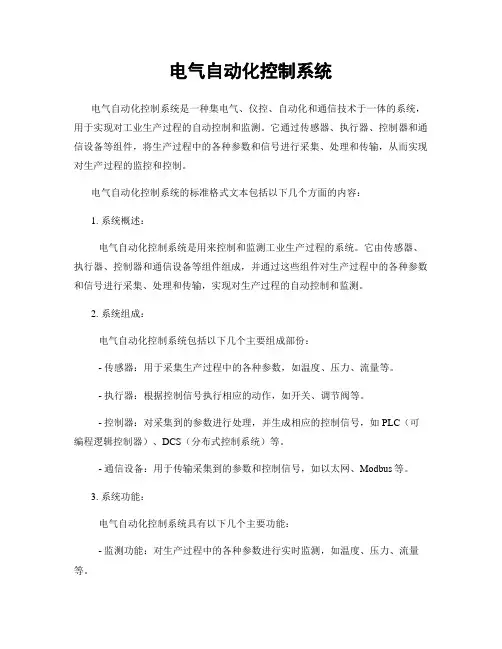

电气自动化控制系统电气自动化控制系统是一种集电气、仪控、自动化和通信技术于一体的系统,用于实现对工业生产过程的自动控制和监测。
它通过传感器、执行器、控制器和通信设备等组件,将生产过程中的各种参数和信号进行采集、处理和传输,从而实现对生产过程的监控和控制。
电气自动化控制系统的标准格式文本包括以下几个方面的内容:1. 系统概述:电气自动化控制系统是用来控制和监测工业生产过程的系统。
它由传感器、执行器、控制器和通信设备等组件组成,并通过这些组件对生产过程中的各种参数和信号进行采集、处理和传输,实现对生产过程的自动控制和监测。
2. 系统组成:电气自动化控制系统包括以下几个主要组成部份:- 传感器:用于采集生产过程中的各种参数,如温度、压力、流量等。
- 执行器:根据控制信号执行相应的动作,如开关、调节阀等。
- 控制器:对采集到的参数进行处理,并生成相应的控制信号,如PLC(可编程逻辑控制器)、DCS(分布式控制系统)等。
- 通信设备:用于传输采集到的参数和控制信号,如以太网、Modbus等。
3. 系统功能:电气自动化控制系统具有以下几个主要功能:- 监测功能:对生产过程中的各种参数进行实时监测,如温度、压力、流量等。
- 控制功能:根据监测到的参数进行控制,如调节温度、控制压力、调节流量等。
- 报警功能:当监测到的参数超出设定的范围时,系统能够及时发出警报,以便及时采取相应的措施。
- 数据记录功能:系统能够记录和存储生产过程中的各种参数和控制信号,以便后续的分析和优化。
4. 系统设计:电气自动化控制系统的设计包括以下几个方面:- 系统架构设计:确定系统的整体结构和组成部份,包括传感器、执行器、控制器和通信设备的选择和布置。
- 控制策略设计:根据生产过程的特点和要求,确定相应的控制策略,如PID 控制、含糊控制等。
- 通信协议设计:确定系统中各个组件之间的通信协议,以确保数据的准确传输和交换。
- 安全性设计:考虑系统的安全性,包括防止未授权访问、防止数据丢失等方面的设计。

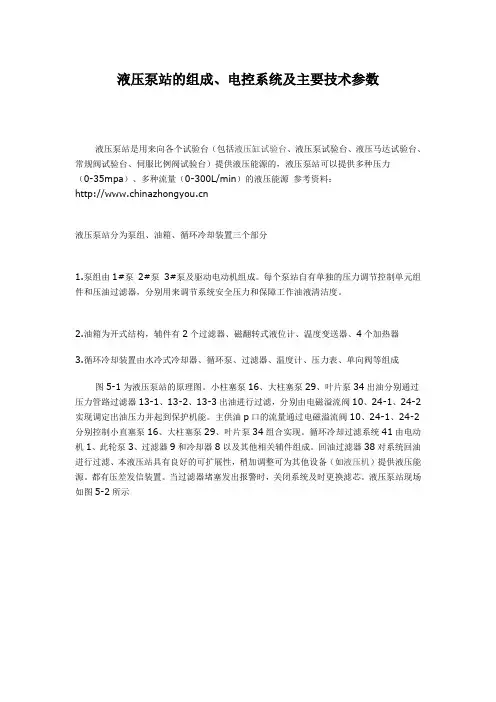

液压泵站的组成、电控系统及主要技术参数液压泵站是用来向各个试验台(包括液压缸试验台、液压泵试验台、液压马达试验台、常规阀试验台、伺服比例阀试验台)提供液压能源的,液压泵站可以提供多种压力(0-35mpa)、多种流量(0-300L/min)的液压能源参考资料:液压泵站分为泵组、油箱、循环冷却装置三个部分1.泵组由1#泵2#泵3#泵及驱动电动机组成。
每个泵站自有单独的压力调节控制单元组件和压油过滤器,分别用来调节系统安全压力和保障工作油液清洁度。
2.油箱为开式结构,辅件有2个过滤器、磁翻转式液位计、温度变送器、4个加热器3.循环冷却装置由水冷式冷却器、循环泵、过滤器、温度计、压力表、单向阀等组成图5-1为液压泵站的原理图。
小柱塞泵16、大柱塞泵29、叶片泵34出油分别通过压力管路过滤器13-1、13-2、13-3出油进行过滤,分别由电磁溢流阀10、24-1、24-2实现调定出油压力并起到保护机能。
主供油p口的流量通过电磁溢流阀10、24-1、24-2分别控制小直塞泵16、大柱塞泵29、叶片泵34组合实现。
循环冷却过滤系统41由电动机1、此轮泵3、过滤器9和冷却器8以及其他相关辅件组成。
回油过滤器38对系统回油进行过滤、本液压站具有良好的可扩展性,稍加调整可为其他设备(如液压机)提供液压能源。
都有压差发信装置。
当过滤器堵塞发出报警时,关闭系统及时更换滤芯。
液压泵站现场如图5-2所示液压泵站电控系统液压泵站电气控制原理图如图5-3所示1#电动机驱动小柱塞泵、2#电动机驱动大柱塞泵、3#电动机驱动叶片泵。
系统采用空气开关qs1-1s5作为电动机的分电及保护器件。
2#电动机、3#电动机和75kw电动机采用y-启动,1#电动机和循环泵电动机直接启动。
控制回路由中控室电柜选择供电,当选择本地控制时,电动机m1-m5的启动停止分别由装在操作面板上的按钮isb1(小柱塞泵-停止)、1sb2(小柱塞泵-启动、)2sb1 (大主泵-停止)、2sb2(大柱塞泵-启动)、3sb1(叶片泵-停止)、4sb1(被试泵-停止)等控制。
结构概述本机为四柱式结构,主要由机身、油缸、移动工作台、动力机构、电气系统等部分组成。
通过管路及电气装置联系起来构成一个整体。
1、机身机身由上梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成。
主机精度靠调节螺母及紧固于上梁上端的锁紧螺母来调整,滑块依靠四根立柱作导向上下运动。
2、主缸本机主缸有三只,均为柱塞式缸,安装形式为缸口法兰支撑,用锁紧螺母将其固定在上梁的安装孔内,缸底上部有充液阀。
3、回程缸本机回程缸二个,为柱塞式油缸,油缸柱塞通过回程梁和与之相连接的拉杆、法兰与滑块连接,油缸缸体通过法兰和上梁连接,4、移动工作台移动工作台为换模具用移动小车,移动工作台为ZG270-500板,台体承受模具重量及工作载荷,并将载荷传递到机身工作台上。
移动工作台的前后移动由二只水平缸推动,移动工作台缸为二柱塞缸,缸体固定在支架上,油缸柱塞通过法兰与移动工作台连主缸、回程缸、侧缸控制阀主缸控制阀主泵辅助泵充液阀及三级卸压控制电控系统3150液压原理图3150吨压机概述液压系统由油缸、阀、管路、油箱、充液装置等组成,借助于电气系统的控制驱动油缸,带动滑块运动,完成各种工艺动作。
(一)、本机有下列动作方式可供选择:1、调整动作:推动相应手柄就有相应动作,抬手各动作解除。
2、手动动作:推动相应手柄就有相应动作,抬手动作继续进行到底,但不发讯进行下一动作。
3、半自动动作:推动下行手柄,可完成一个动作循环。
(二)、工作循环:1、定程控制:工作行程的终点由操作手柄或行程开关控制,此时应将电接点压力表BP2、BP3的压力值调整至25MPa。
2、定压压制:工作行程的终点由电接点压力表BP2、BP3控制,当主缸压力达至设定值时,电接点压力表发讯。
此时应将行程终点的行程开关碰块上移,使之无法发出定程控制信号。
(三)、液压系统组成:液压系统由油泵电机组、二通插装阀、充液阀、油缸、冷却器以及液位计,管路组成,参见液压原理图,下面对构成液压系统的主要部件分别介绍:1、油泵电机组:组成本液压系统的油泵电机组共有十九套,十六套主油泵电机组,一套辅助油泵电机组,二套强制冷却机组组成。
冲压磨具的电气控制系统打造智能化冲压工艺冲压工艺在现代制造业中扮演着重要的角色,其高效、精确的特点使得它被广泛应用于汽车、家电、电子设备等行业。
电气控制系统是冲压磨具关键的一部分,合理的电气控制系统设计和改进可以显著提高冲压工艺的效率和质量。
本文将探讨如何利用电气控制系统实现冲压磨具的智能化。
一、智能化电气控制系统的重要性传统的冲压磨具通常采用机械式控制方式,操作人员需要手动调整各个参数,存在易受人为因素影响、效率低下的问题。
而智能化电气控制系统的引入可以减少操作人员的参与,提高冲压工艺的稳定性和一致性,降低人为因素对产品质量的影响。
此外,智能化电气控制系统还具有数据采集和分析功能,能够实时监测设备状态、收集生产数据、进行故障诊断等,为企业的生产决策提供有力的支持。
二、智能化电气控制系统的要素1. 自动化控制智能化电气控制系统需要实现对冲压磨具的自动化控制,包括自动调整冲件位置、压力、速度等参数,根据不同的产品要求进行快速、准确的调整。
采用传感器、执行元件等设备,结合先进的控制算法,可以实现高速、高精度的自动调整,提高冲压工艺的效率和质量。
2. 数据采集与分析智能化电气控制系统需要采集冲压磨具和冲压工艺相关的数据,并进行实时分析。
通过传感器对各个参数进行监测,如压力、温度、速度等,可以及时掌握设备状态,发现异常情况,并及时采取措施。
同时,对生产数据进行分析,可以发现潜在问题,优化冲压工艺,提高生产效率和产品质量。
3. 远程监控与维护智能化电气控制系统可以实现对冲压磨具的远程监控和维护。
通过互联网技术,操作人员可以远程监测设备运行状态、参数调整情况,并进行实时控制。
同时,系统可以对设备进行诊断,发现故障并及时通知操作人员进行维修。
这样可以减少因设备故障导致的停机时间,提高设备利用率和生产效率。
三、智能化电气控制系统的实施步骤1. 分析需求在实施智能化电气控制系统之前,需要对冲压磨具和冲压工艺进行全面的分析,确定所需的自动化控制功能和数据采集分析需求。
( 安全技术 )
单位:_________________________
姓名:_________________________
日期:_________________________
精品文档 / Word文档 / 文字可改
模具研配液压机电气控制系统
概述(标准版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
模具研配液压机电气控制系统概述(标准
版)
本文介绍模具研配液压机电气控制系统,详细介绍了PLC、触摸屏、绝对值位移传感器、旋转编码器及变频电机在研配液压机中的应用,使研配液压机达到理想的控制精度和研配质量。
模具研配液压机电气控制系统是根据众多模具行业产品要求设计的控制系统,主要用于各类冲压模具的修配、研合、试压和精调等。
本控制系统主要包括五个部分:主油缸控制、微调装置控制、翻转装置控制、安全装置控制、移动工作台移入移出控制等。
研配液压机的特点是控制精度高,液压机行程的检测与控制就成为液压机控制的关键。
本系统使用直线位移传感器精度可达0.01mm,在任意位置发生变化或有下溜现象发生时,都会及时发现。
微调机构定位采用增量型旋转编码器配合变频电机形式。
本系统功能更加完善,
可靠性更高,并向着智能化方向发展。
模具研配液压机的设计结构和工作原理简介
本系统机身采用拉杆预紧组合框架式机身结构,滑块采用可拆卸斜楔式四角八面导轨导向,导向精度好、抗偏载能力强。
为控制合模时上下模具的平行度,滑块上左右各设置一套微调步进装置,微调机构传动方式为机械式丝杠传动,一次步进量为0.05mm。
通过变频电机驱动调整合模高度。
滑块的上模板设有具翻转板,翻转角度为180度,便于修整模具。
移动工作台采用变频器带动电机加减速机传动,并使用可靠的定位装置定位,以使其复位精度达到±0.05mm。
微调和工作台等为小功率电机,采用变频器直接启动方式,由空气断路器、热继电器进行保护,由接触器控制其主电路的通断。
本系统的电气控制采用触摸屏人作为数显数控终端,帮助操作者了解生产线的工作状态。
PLC与触摸屏之间通过以太网通讯,滑块位置是位移传感器与PLC之间通过Device-Net总线传递信号的方式来采集,左右微调机构位置是PLC通过高速计数模块采集编码器信号得到,管路油压是PLC通过模拟量输入模块采集压力传感器信号
得到,PLC通过模拟量输出模块控制比例溢流阀,PLC通过数字量输出模块控制变频器,在压机各信号正常,工艺条件条件满足的情况下PLC通过操纵面板上的按钮实现压机各个工艺动作。
主油缸控制系统
滑块的压力控制采用比例压力控制系统,比例控制的核心是比例阀,它可以根据输入信号(通常是±10V电压)调节压力P和流量Q。
对于先导结构的比例阀,先导阀调整作用在主阀上的压力和流量。
当电路失效时,复位弹簧根据阀的结构将阀芯保持在中位以确保断电保护功能。
也就是说,在没有输入信号或整个供电系统失效时,确保系统不造成损害。
断电保护可以直接通过比例阀实现(阀技能中的断电保护位)或通过一组阀的一系列动作实现。
这套比例压力控制系统可以使滑块压力在公称力的15%~100%内无级调节,显示精度达到0.1Mpa。
滑块的行程位移采用数字显示、数字控制;位移传感器采用绝对值式直线位移传感器,位置的显示和调整通过触摸屏实现,显示精度达到0.01mm。
直线位移传感器与PLC之间通过Device-Net工业
现场总线传递信号,首先设定Device-Net主站单元号,然后将主站与从站的波特率设为一样,在网络配置中将位移传感器上载,网络正常通讯后,在线可以更改MTS直线位移传感器的节点号。
这样正常工作时PLC就可以读取出滑块的实际位置。
微调机构控制系统
微调机构动作时微调位置是由旋转编码器配合减速箱来检测,丝杠旋转编码器是一种能够将圆周旋转距离改变为脉冲信号,加以输出的检测装置,分为单路输出和双路输出两种。
在这里,我们通过旋转减速箱,将脉冲信号置换为直线距离信号。
旋转编码器与PLC的高速计数器模块连接。
高速计数器可以计算一定频率内(由模块参数决定)的脉冲数,这样就可以精确的显示微调的位置,并且可以设置在任意位置(在微调行程范围之间)停止或运转。
翻转装置控制系统
模具翻转板翻转机构:由翻转缸、翻转板、翻转轴、翻转板锁紧机构等组成。
在使用中可以根据实际需要在触摸屏中设置好翻转板
停止位置,这样翻转板就停止在一定的角度便于修整模具。
翻转板复位精度±0.05mm。
该控制方式应用在模具研配液压机上,电气控制系统具有快速反应、快速执行、
高精度、高自动化、安全稳定的特点,为液压机在模具研配行业的市场开展奠定了坚实基础。
