如何选择熔断器

熔断器的选择（一）熔断器类型的选择应根据使用场合选择熔断器的类型。

电网配电一般用刀型触头熔断器（如HDLRT0 RT36系列)；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器.（二）熔断器规格的选择1．熔体额定电流的选择（1）对于变压器、电炉和照明等负载，熔体的额定电流应略大于或等于负载电流.(2）对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流。

对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5～3）式中Ist-—电动机的启动电流，单位：A对启动时间较长或启动频繁的电动机，按下式决定熔体的额定电流IN熔体=Ist/（1。

6～2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算：In=（2。

0～2.5)Imemax+∑Ime注：In熔断器的额定电流；Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和。

电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流；（4) 电容补偿柜主回路的保护，如选用gG型熔断器，熔断体的额定电流In约等于线路计算电流1。

8~2。

5倍；如选用aM 型熔断器，熔断体的额定电流In 约等于线路电流的1～2.5倍。

（5）线路上下级间的选择性保护，上级熔断器与下级熔断器的额定电流In的比等于或大于1。

6，就能满足防止发生越级动作而扩大故障停电范围的需要.（6) 保护半导体器件用熔断器,熔断器与半导体器件串联，而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示,因此，应按下式计算熔体的额定电流：IRN≥1。

57 IRN ≈1。

6 IRN 式中IRN 表示半导体器件的正向平均电流。

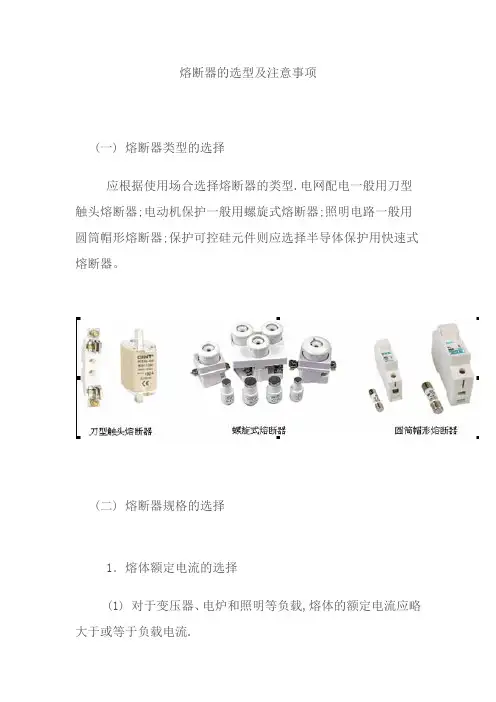

熔断器的选型及注意事项(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器;电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器。

(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流(线路电流，非负载电流)(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流. a):对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/ (2.5~3) ；式中 Ist——电动机的启动电流,单位:Ab):对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流； IN熔体=Ist/(1.6~2)c):对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算: In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax 多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In 稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。

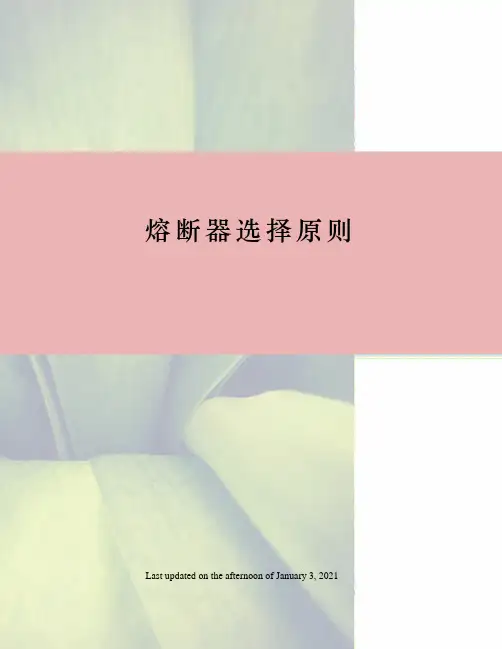

熔断器选择原则 Last updated on the afternoon of January 3, 2021的选择(一) 类型的选择应根据使用场合选择的类型.电网配电一般用刀型熔断器(如HDLRT0 RT36系列);保护一般用;照明电路一般用圆筒帽形熔断器;保护元件则应选择保护用快速式熔断器.(二) 熔断器规格的选择1．熔体的选择(1) 对于、和照明等负载,熔体的应略大于或等于.(2) 对于输,熔体的应略大于或等于线路的.(3) 在回路中用作短路保护时,应考虑的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流 IN熔体=Ist/~3)式中 Ist——电动机的,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/~2)对于多台电动机供电的主干处的熔断器的额定电流可按下式计算:In=~Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路~倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~倍.(5) 线路上下级间的,上级熔断器与下级熔断器的额定电流In的比等于或大于,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护用熔断器,熔断器与串联,而熔断器熔体的额定电流用表示,的额定电流用表示,因此,应按下式计算熔体的额定电流: IRN≥ IRN ≈ IRN 式中 IRN 表示器件的.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大应大于被保护线路上的最大。

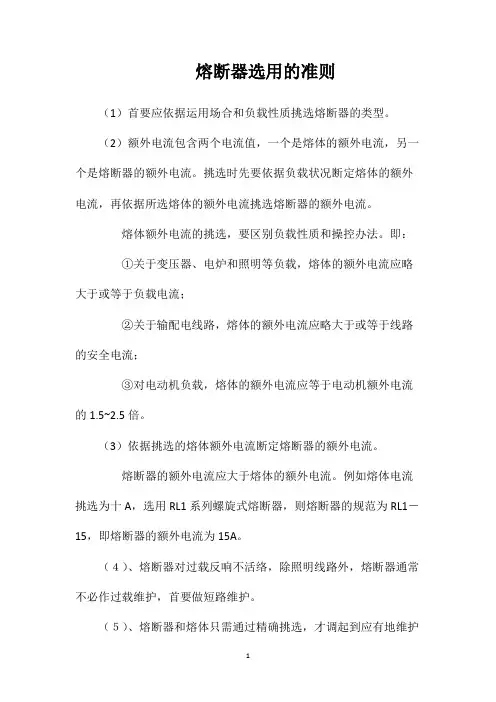

熔断器选用的准则
（1）首要应依据运用场合和负载性质挑选熔断器的类型。

（2）额外电流包含两个电流值，一个是熔体的额外电流，另一个是熔断器的额外电流。

挑选时先要依据负载状况断定熔体的额外电流，再依据所选熔体的额外电流挑选熔断器的额外电流。

熔体额外电流的挑选，要区别负载性质和操控办法。

即：
①关于变压器、电炉和照明等负载，熔体的额外电流应略大于或等于负载电流；
②关于输配电线路，熔体的额外电流应略大于或等于线路的安全电流；
③对电动机负载，熔体的额外电流应等于电动机额外电流的1.5~2.5倍。

（3）依据挑选的熔体额外电流断定熔断器的额外电流。

熔断器的额外电流应大于熔体的额外电流。

例如熔体电流挑选为十A，选用RL1系列螺旋式熔断器，则熔断器的规范为RL1－15，即熔断器的额外电流为15A。

（４）、熔断器对过载反响不活络，除照明线路外，熔断器通常不必作过载维护，首要做短路维护。

（５）、熔断器和熔体只需通过精确挑选，才调起到应有地维护
效果。

熔体挑选时，核算出的数值应联络实习技能参数断定，即参照教材中给出的熔断器的技能参数表，合理挑选实习的熔体额外电流值，所选熔断器的额外电流应大于熔体额外电流。

熔断器的选择(一）熔断器类型的选择应根据使用场合选择熔断器的类型。

电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.（二) 熔断器规格的选择1．熔体额定电流的选择(1）对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流。

（2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流。

（3）在电动机回路中用作短路保护时,应考虑电动机的启动条件，按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2。

5～3）式中Ist-—电动机的启动电流，单位：A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/（1。

6~2）对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=（2。

0～2。

5）Imemax+∑Ime注：In熔断器的额定电流；Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流；∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器，熔断体的额定电流In稍大于电动机的额定电流; (4）电容补偿柜主回路的保护，如选用gG型熔断器，熔断体的额定电流In约等于线路计算电流1。

8~2.5倍;如选用aM 型熔断器，熔断体的额定电流In 约等于线路电流的1～2。

5倍。

（5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1。

6,就能满足防止发生越级动作而扩大故障停电范围的需要.（6）保护半导体器件用熔断器,熔断器与半导体器件串联，而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示,因此，应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中IRN 表示半导体器件的正向平均电流。

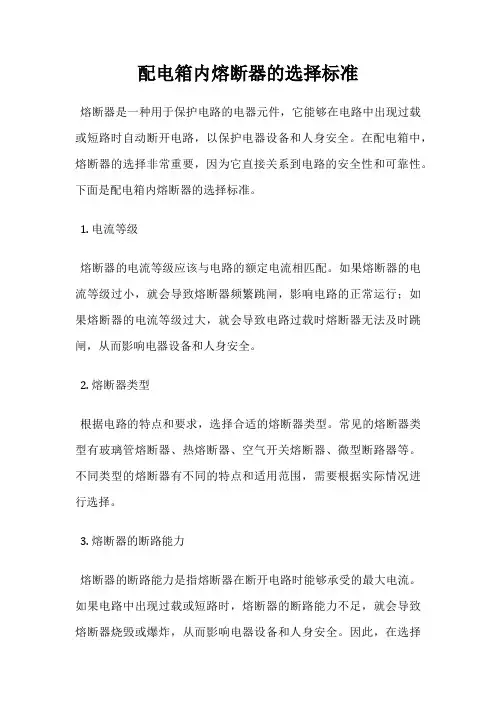

配电箱内熔断器的选择标准
熔断器是一种用于保护电路的电器元件，它能够在电路中出现过载或短路时自动断开电路，以保护电器设备和人身安全。

在配电箱中，熔断器的选择非常重要，因为它直接关系到电路的安全性和可靠性。

下面是配电箱内熔断器的选择标准。

1. 电流等级
熔断器的电流等级应该与电路的额定电流相匹配。

如果熔断器的电流等级过小，就会导致熔断器频繁跳闸，影响电路的正常运行；如果熔断器的电流等级过大，就会导致电路过载时熔断器无法及时跳闸，从而影响电器设备和人身安全。

2. 熔断器类型
根据电路的特点和要求，选择合适的熔断器类型。

常见的熔断器类型有玻璃管熔断器、热熔断器、空气开关熔断器、微型断路器等。

不同类型的熔断器有不同的特点和适用范围，需要根据实际情况进行选择。

3. 熔断器的断路能力
熔断器的断路能力是指熔断器在断开电路时能够承受的最大电流。

如果电路中出现过载或短路时，熔断器的断路能力不足，就会导致熔断器烧毁或爆炸，从而影响电器设备和人身安全。

因此，在选择
熔断器时，需要根据电路的负载情况和短路电流大小来确定熔断器的断路能力。

4. 熔断器的使用寿命
熔断器的使用寿命是指熔断器在正常使用条件下能够保持正常工作的时间。

熔断器的使用寿命与熔断器的质量、使用环境、负载情况等因素有关。

在选择熔断器时，需要选择质量可靠、使用寿命长的熔断器，以保证电路的安全性和可靠性。

配电箱内熔断器的选择是非常重要的，需要根据电路的特点和要求，选择合适的熔断器类型、电流等级、断路能力和使用寿命，以保证电路的安全性和可靠性。

熔断器选择的原则一、什么是熔断器熔断器（Circuit Breaker）是一种用于防止服务故障扩散的设计模式，它可以在服务出现故障时快速切断对该服务的访问，从而保护系统的稳定性和可用性。

二、为什么需要熔断器在分布式系统中，服务之间的依赖关系很复杂，一个服务的故障可能会导致整个系统的故障。

为了保护系统的稳定性，我们需要引入熔断器来处理服务故障。

三、熔断器的选择原则1. 可靠性选择熔断器时，首先要考虑的是其可靠性。

一个可靠的熔断器应该能够快速检测到服务故障，并迅速切断对该服务的访问。

同时，它还应该能够在服务恢复后重新恢复对该服务的访问。

2. 可配置性熔断器应该具有可配置的特性，以便根据不同的需求进行调整。

例如，我们可以根据服务的负载情况来调整熔断器的阈值，以控制对该服务的访问。

3. 监控与报警熔断器应该能够提供监控和报警功能，以便我们可以及时了解到服务的故障情况。

通过监控和报警，我们可以快速采取措施来修复服务故障，从而减少系统的不可用时间。

4. 容错能力熔断器应该具有容错能力，以应对不同的故障情况。

例如，当一个服务故障时，熔断器可以选择从备用服务中获取数据，以保证系统的正常运行。

5. 透明性熔断器应该对系统的使用者是透明的，即系统的使用者不需要关心熔断器的具体实现细节。

他们只需要知道系统是否可用，并根据系统的可用性来调整自己的行为。

四、常见的熔断器实现1. HystrixHystrix是Netflix开源的一款熔断器实现，它具有可靠性高、可配置性强、监控与报警功能完善等特点。

Hystrix可以通过配置文件来进行配置，并且提供了丰富的监控指标和报警功能，以帮助我们及时发现服务故障。

2. Resilience4jResilience4j是一款轻量级的熔断器实现，它具有简单易用、可配置性强的特点。

Resilience4j提供了简洁的API，可以方便地配置熔断器的各种属性，并且可以与Spring Cloud等框架无缝集成。

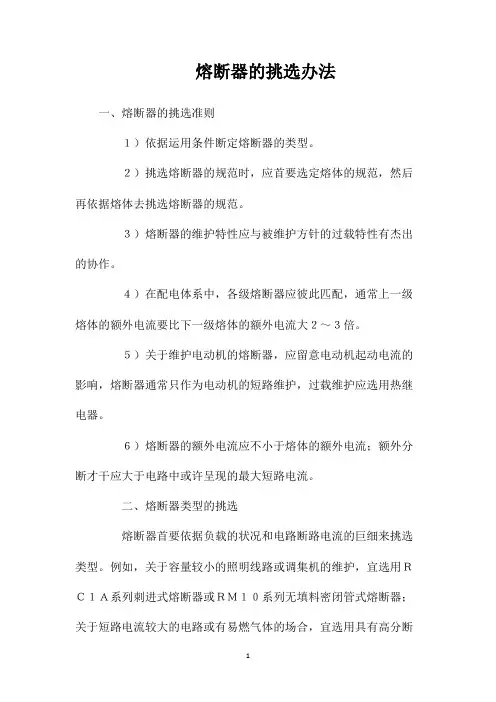

熔断器的挑选办法
一、熔断器的挑选准则
１）依据运用条件断定熔断器的类型。

２）挑选熔断器的规范时，应首要选定熔体的规范，然后再依据熔体去挑选熔断器的规范。

３）熔断器的维护特性应与被维护方针的过载特性有杰出的协作。

４）在配电体系中，各级熔断器应彼此匹配，通常上一级熔体的额外电流要比下一级熔体的额外电流大２～３倍。

５）关于维护电动机的熔断器，应留意电动机起动电流的影响，熔断器通常只作为电动机的短路维护，过载维护应选用热继电器。

６）熔断器的额外电流应不小于熔体的额外电流；额外分断才干应大于电路中或许呈现的最大短路电流。

二、熔断器类型的挑选
熔断器首要依据负载的状况和电路断路电流的巨细来挑选类型。

例如，关于容量较小的照明线路或调集机的维护，宜选用ＲＣ１Ａ系列刺进式熔断器或ＲＭ１０系列无填料密闭管式熔断器；关于短路电流较大的电路或有易燃气体的场合，宜选用具有高分断
才干ＲＬ系列螺旋式熔断器或ＲＴ（包含ＮＴ）系列有填料关闭管式熔断器；关于维护硅整流器件及晶闸管的场合，应选用敏捷熔断器。

熔断器选用原则
熔断器是一种常用的电气保护设备，在电路过载或短路时起到保护电路的作用。

选用熔断器需要考虑多个因素，以下是熔断器选用的原则。

1. 电路额定电流
熔断器的额定电流应与电路额定电流相同或略大。

如果选用额定电流过大的熔断器，电路的短路电流可能会超过熔断器的额定值，导致熔断器无法起到保护作用。

而选用额定电流过小的熔断器，则可能会频繁熔断或损坏。

2. 熔丝材料
熔丝材料应根据电路特性选择。

一般情况下，熔丝材料应具有较高的熔化温度和较低的电阻率，以保证在电路过载或短路时能够迅速熔断。

3. 熔断能力
熔断能力是指熔断器能够承受的最大故障电流。

选用熔断器时，应根据电路的最大故障电流来确定熔断能力。

如果熔断器的熔断能力过小，则在电路故障时无法起到保护作用；而熔断能力过大，则可能会造成电路无法正常工作。

4. 工作环境
熔断器的工作环境也是选用熔断器时需要考虑的因素。

例如，在潮湿的环境中，应选用防潮性能好的熔断器；在高温环境中，应选用耐高温的熔断器。

5. 熔断器类型
根据不同的电路需求，熔断器可分为多种类型，如直流熔断器、交流熔断器、快速熔断器等。

选用熔断器时应根据电路类型和特性来选择相应的熔断器类型。

6. 熔断器标准
不同国家和地区对熔断器标准有所不同。

在选用熔断器时，应根据当地的标准来选择合适的熔断器。

例如，在欧洲，熔断器应符合IEC标准；而在美国，熔断器应符合UL标准。

在选用熔断器时，应根据电路的特性、环境和标准等多个因素来综合考虑，以确保熔断器能够起到有效的保护作用，避免电路故障。

简述熔断器的选用
熔断器是电气设备中常用的一种保护元件，它的作用是在过载、短路和其他过电流现象发生时，能及时切断电路，以保护电路或设备不受损坏。

熔断器的选用是非常重要的，以下是熔断器选用的几点考虑因素：
一、熔断器的额定电压。

首先要确定熔断器所用的额定电压，由于电网的电压是不稳定的，所以要根据电网的电压来选择适当的额定电压的熔断器。

二、熔断器的额定电流。

根据电路的实际电流来选择适当的额定电流的熔断器，一般时用额定电流为2.5~10倍的电流来选择熔断器。

三、熔断器的熔断时间。

由于电网电压的不稳定性，可能会引起短路现象，熔断器的熔断时间要尽量短，以保护设备免受损害。

四、熔断器的结构特性。

要根据不同的使用环境，选择适合的熔断器，比如防尘的、结构特殊的熔断器等。

五、熔断器的操作特性。

要根据熔断器的工作特性，选择适合的熔断器，比如自动熔断器、手动熔断器等。

六、熔断器的供应商和价格。

要比较不同品牌的熔断器，在价格和质量上要做出选择，以保证保护设备的有效性。

总之，正确的选择熔断器是非常重要的，它能有效保护设备不受损害，维护电网的安全和可靠性。

家用熔断器的选择1、根据使用环境和负载性质选择适当类型的熔断器。

例如：对于容量较小的照明线路或电动机的简易保护，可采用Rc1A系列半封闭式熔断器；在开关柜或配电屏中可采用RM系列无填料封闭式熔断器；对于短路电流相当大或有易燃气体的地方，应采用RT0系列有填料封闭式熔断器；机床控制线路中，应采用RL1系列螺旋式熔断器；用于硅整流元件及晶闸管保护的，则应采用RLs或RS0系列的快速熔断器等。

2、熔断器的额定电压必须等于或大于线路的额定电压。

3、熔断器的额定电流必须等于或大于所装熔体的额定电流。

一般情况应按上述选择熔断器的额定电流，但是有时熔断器的额定电流可选大一级的，也可选小一级的。

例如60安的熔体，既可选60安的熔断器，也可选用100安的熔断器，此时可按电路是否常有小倍数过载来确定，若常有小倍数过载情况，则应选用大一级的熔断器，以免其温升过高。

4、熔断器的分断能力应大于电路可能出现的最大短路电流。

5、熔断器在电路中上、下两级的配合应有利于实现选择性保护。

为实现选择性保护，并且考虑到熔断器保护特性的误差，在通过相同电流时，电路中上一级熔断器的熔断时间，应为下一级熔断器的三倍以上。

当上下级采用同一型号熔断器时，其电流等级以相差两级为宜。

如果采用不同型号的熔断器时，则应根据保护持性曲线上给出的熔断时间选取。

熔体额定电流的选择1、对于负载电流比较平稳，没有冲击电流的短路保护，熔体的额定电流应等于或稍大于负载的工作电流。

例如…般照明或电阻炉负载。

2、对于一台不经常启动而且启动时间个长的电动机的短路保护Irn=Ist/(2.5~3.5) [安]式中Irn----熔体的额定电流，安；Ist----电动机的起动电流，安；3、对于一台经常启动或启动时间较长的电动机的短路保护Irn=Ist/(1.6~2) [安]4、对于多台电动机的短路保护Irn=Ist max /(2.5~3.5) + ∑In式中Ist max ----最大一台电动机的启动电流；∑In---其余电动机的额定电流之和;若电动机的容量较大，而实际负载又较小时，熔体额定电流可适当选小些，小到以启动时熔体不熔断为准。

熔断器的选择原则
熔断器的选择主要指选择熔断器的类型、熔断器的额定电压、熔断器的额定电流和熔体的额定电流等。

1)熔断器的类型主要根据使用场合来选择。

2)熔断器的额定电压应大于或等于实际电路的额定电压。

3)熔体额定电流的选择是关键，一旦熔体的额定电流选定了，就可以据此选择熔断器的额定电流。

①对于电阻炉或照明电路等没有冲击性电流的负载，熔体的额定电流应等于或稍大于负载的额定电流，即
式中，I re为熔体的额定电流；I e为负载的额定电流。

②用于保护单台长期工作的电动机（即供电支线）的熔断器，考虑电动机起动时冲击电流的影响，熔体的额定电流应满足
带轻载起动或起动时间比较短时，系数可取1.5；带重载起动或起动时间较长时，系数可取2.5。

③用于保护频繁起动的电动机（即供电支线）的熔断器，考虑频繁起动发热量大而熔断器也不应熔断，熔体的额定电流应满足
④用于保护多台电动机（即供电支线）的熔断器，若各台电动机不同时起动，则熔体的额定电流应满足
式中，I e,max为多台电动机中容量最大的一台电动机的额定电流；ΣI e 为其余电动机额定电流的总和。

⑤为防止越级熔断、扩大停电事故范围，各级熔断器间应配合良好，使下一级熔断器比上一级的先熔断，从而满足选择性保护要求。

通常两级熔体额定电流的比值不小于1.6∶1。

熔断器选用三大方法熔断器是一种结构简单、使用方便、价格低廉的保护电器，广泛应用于低压配电系统和控制电路中，主要作为短路保护元件，也常作为单台电气设备的过载保护元件。

1. 熔断器选用的一般原则（1）根据使用条件确定熔断器的类型。

（2）选择熔断器的规格时，应首先选定熔体的规格，然后根据熔体去选择熔断器的规格。

（3）熔断器的保护特性应与被保护对象的过载特性有良好的配合。

（4）在配电系统中，各级熔断器应相互匹配，一般上一级熔体的额定电流要比下一级熔体的额定电流大2~3倍。

（5）对于保护电动机的熔断器，应注意电动机启动电流的影响，熔断器一般只作为电动机的短路保护，过载保护应采用热继电器。

（6）熔断器的额定电流应不小于熔体的额定电流；额定分断能力应大于电路中可能出现的最大短路电流。

2. 一般用途熔断器的选用方法（1）熔断器类型的选择。

熔断器主要根据负载的情况和电路短路电流的大小来选择类型。

例如，对于容量较小的照明线路或电动机的保护，宜采用RCIA系列插入式熔断器或RM10系列无填料密闭管式熔断器；对于短路电流较大的电路或有易燃气体的场合，宜采用具有高分断能力RL系列螺旋式熔断器或RT（包括NT）系列有填料封闭管式熔断器；对于保护硅整流器件及晶闸管的场合，应采用快速熔断器。

熔断器的形式也要考虑使用环境，例如，管式熔断器常用语大型是被及容量较大的变电场合；插入式熔断器常用语无振动的场合；螺旋式熔断器多用于机床配电；电子设备一般采用熔丝座。

（2）熔体额定电流的选择。

1）对于照明电路和电热设备等电阻性负载，因为其负载电流比较稳定，可用作过载保护和短路保护，所以熔体的额定电流Irn应等于或稍大于负载的额定电流Ifn，即：2）电动机的启动电流很大，因此对电动机只宜作短路保护，对于保护长期工作的单台电动机，考虑到电动机启动时熔体不能熔断，即式中，轻载启动或启动时间较短时，系数可取近1.5；带重载启动、启动时间较长或启动较频繁时，系数可取近2.5。

熔断器的选型依据熔断器作为电路中重要的保护元件，起到了在电路故障发生时迅速切断电流的作用，以保护其他电器设备不受损坏。

在进行熔断器的选型时，需要考虑多个因素，以确保选用的熔断器能够适应电路的特定需求和工作环境。

下面将从熔断器的额定电流、断电能力、熔断特性以及使用环境等方面，详细介绍熔断器的选型依据。

一、额定电流熔断器的额定电流是指熔断器能够正常工作的最大电流值。

在进行选型时，需要根据电路中的负载电流来确定所需的熔断器额定电流。

如果选用的熔断器额定电流过小，可能会导致电路过载时无法正常切断电流，从而引发电路故障。

而如果选用的熔断器额定电流过大，会导致电路正常工作时熔断器过于敏感，容易误切断电流。

因此，在选型时应根据具体的负载电流进行合理选择。

二、断电能力熔断器的断电能力是指熔断器在发生故障时能够迅速切断电路的能力。

断电能力主要取决于熔断器的熔断器件和结构设计。

在选型时，需要根据电路中可能出现的故障类型来确定所需的熔断器断电能力。

例如，对于电路中可能出现的短路故障，需要选择具有较高断电能力的熔断器，以确保能够快速有效地切断电流，避免故障扩大。

三、熔断特性熔断器的熔断特性是指熔断器在切断电流时的特性曲线。

常见的熔断特性有快速熔断、延时熔断以及慢熔断等。

在选型时，需要根据电路中的负载特性来确定所需的熔断特性。

例如，对于电路中的电感性负载，应选择具有延时熔断特性的熔断器，以避免因负载启动时的瞬态电流而误切断电流。

四、使用环境熔断器的使用环境也是选型的重要考虑因素之一。

不同的使用环境可能对熔断器的工作性能和寿命产生影响。

例如，高温环境下的熔断器可能会因为温度过高而导致熔化速度加快，因此需要选择耐高温的熔断器。

而在潮湿的环境中，应选择具有防潮性能的熔断器，以避免潮湿导致熔断器失效。

熔断器的选型依据主要包括额定电流、断电能力、熔断特性以及使用环境等因素。

在进行选型时，需要综合考虑这些因素，并根据具体的电路需求来选择合适的熔断器。

电工基础知识：熔断器要怎么选
1.熔断器类型的选用
根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。

例如，对于容量较小的照明电路，可选用RT系列圆筒帽型熔断器；相对于短路电流相当大或有易燃气体的地方，应选用RT系列有填料密封管式熔断器；在机床控制电路中，多选用RL系列螺旋式熔断器；用于半导体功率元件及晶闸管的保护时，应选用RS或RLS系列快速熔断器。

2.熔断器额定电压和额定电流的选用
熔断器的额定电压必须不小于电路的额定电压；熔断器的额定电流必须不小于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流
3.熔断器额定电流的选用
（1）对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。

（2）对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流应不小于1.5-2.5倍电动机额定电流
（3）对一台启动频繁且连续运行的电动机的短路保护，熔体的额定电流应不小于3-3.5倍电动机的额定电流。

（4）对多台电动机的启动保护，熔体的额定电流应不小于其中最大功率电动机的额定电流的1.5-2.5倍，加上其余电动机额定电流总和。

（1）熔断器的安秒特性熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短。

而电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断。

因此对熔体来说，其动作电流和动作时间特性即熔断器的安秒特性，为反时限特性，如图所示。

图熔断器的安秒特性每一熔体都有一最小熔化电流。

相应于不同的温度，最小熔化电流也不同。

虽然该电流受外界环境的影响，但在实际应用中可以不加考虑。

一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于1.25，也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。

熔断电流与熔断时间之间的关系如表1-2所示。

从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用。

如确需在过载保护中使用，必须降低其使用的额定电流，如8A的熔体用于10A的电路中，作短路保护兼作过载保护用，但此时的过载保护特性并不理想。

表1-2熔断电流与熔断时间之间的关系（2）熔断器的选择主要依据负载的保护特性和短路电流的大小选择熔断器的类型。

对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。

通常选用铅锡合金熔体的RQA系列熔断器。

对于较大容量的电动机和照明干线，则应着重考虑短路保护和分断能力。

通常选用具有较高分断能力的RM10和RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器。

熔体的额定电流可按以下方法选择：1）保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔体额定电流略大于或等于负荷电路中的额定电流。

2）保护单台长期工作的电机熔体电流可按最大起动电流选取，也可按下式选取：IRN ≥(1.5～2.5)IN式中IRN--熔体额定电流；IN--电动机额定电流。

如果电动机频繁起动，式中系数可适当加大至3～3.5，具体应根据实际情况而定。

3）保护多台长期工作的电机（供电干线）IRN ≥(1.5～2.5)IN max+ΣININ max-容量最大单台电机的额定电流。
