电容器保护熔断器选型及使用常用电容器组熔断器型号如：RT14、RT16、RT18、NT00、NT36、RT30、RT36、aM3、RS、BRW-BRN-喷逐式熔断器以及尾线回收型熔断器（尾线回收型熔断器仅限于使用保护高压电容器组，熔丝熔断瞬间熔体自吸弧，一般使用于装置体积较小场所，熔丝熔断以后无非弧采用弧光自吸灭，减少了装置结构的体积空间，降低了生产成本以及熔丝熔断弧光喷射造成的高压接地事故，这是尾线回收型熔断器在使用中优点之处，缺点是熔断器-熔断以后必须整套更换，熔丝熔断后从外观不易直观看到熔丝的好坏，也是各位设计工程师在选型时要注意的环节，尾线回收型熔断器生产厂家-丹东熔断器场，价格在每套在 40元左右，根据自己使用的熔体熔丝电流大小来定价格），如我们常用的高压电容器保护熔断器BRN型熔断器熔体有50P-100P根据自己设备使用场所选用熔体额定及熔丝额定电流，注熔体额定不等于熔丝熔断额定电流，这个熔断特性与设备额定电压额定电流发热特性有一定关系，也是设计选型特注意环节。
常规用电负载场所熔断器电流选择-电容器额定电流+电容器允许过电流倍数*1。
43-1。
55之间选取熔断器熔丝，这个使用于自动补偿场所，仅限于一般负载场所，在选型时可根据用电设备负载效率，如轻载一般使用场所，重载使用场所，熔断器选用略有不同之处，固定补偿场所熔断器选用一般按额定电流乘过电流倍数在乘2倍系数选取熔断器熔丝，根据实际情况来定，大概方向是这样的。
电子产品熔断器保护-一般选用快速熔断器RS型熔断器，在设备过电流或短路瞬间熔体发热该熔断器能快速切除该故障相，保护用电及供电设备，部分场所只能待开关设备击穿后造成短路，这时熔断器熔断甚至爆炸，这种情况在电子产品如电压电流瞬间突变快波动范围大场所屡见不鲜，也是各位设计师在选型是特注意的环节之一。
对于大电流保护熔断器或高压熔断器-可能熔断器是该设备的主要保护器件，也是该设备故障时作为保护的主要保护设备，熔断器熔断无人发现，可在熔断器容体上配装，熔断器撞击器，熔断器撞击器分2种，高压熔断器撞击器，熔断器熔断瞬间熔体内探针弹出推动撞击装置微动开关发出报警信号以便值班人员及早发现事故报警，迅速排除故障分析故障原因，低压熔断器报警辅助RX1-2型使用原理熔断器熔断瞬间电流很大熔断器报警辅助快熔接通承受不了设备的负载电流，瞬间报警熔丝熔断工作原理同高压熔断器工作原理。
NH熔断器选型手册NH- Low voltage H.R.C Fuse西安开尔泰电力电子制造有限公司Xian Kaiert Power Electronics Manufactoring Co.,Ltd.目录TABLE OF CONTENT页码PAGE NH熔断器介绍 3AC NH-400V gG-gL 4-5 AC NH-500V gG-gL 5-7 ACNH-690V gG-gL 7-8 AC NH-500V aM 9AC NH-690V aM 9-10 NH熔断器外形尺寸图10-11 NH熔断器底座外形尺寸图12-14 NH熔断器隔离开关15-19NH 系列低压高分断能力熔断器介绍Product Introduction● 额定电压：400Vac ，500Vac ，690 ac ，1200 Vac ● 额定电流：4A ～1600A ● 七种规格外形尺寸 ● 高分断能力 ● 视觉指示器● 符合GB13539国家低压熔断器标准● 符合IEC60269国际电工低压熔断器标准 ● 符合VDE0636标准第1部分● 符合DIN43620标准第1部分－第4部分NH 高分断低压熔断器按照下列尺寸、电流额定值及运行等级生产：Size 000 2A ～100A Size 00 125A ～160A Size 0 6A ～160A Size 1 80A ～250A Size 2 125A ～400A Size 3250A ～800ASize 4 630A ～1600A Size 4a800A ～1600A本公司生产的NH 系列低压高分断能力熔断器（以下简称NH 熔断器）在吸收国内外同行的产品特点的基础上，在制造工艺、加工设备、检验手段等进行了改进提高，产品性能指标全面符合国际电工委员会标准IEC60269和国家标准GB13539低压熔断器标准。
在国内同行业居领先水平。
本公司生产的NH 熔断器已经广泛用于通讯、电站、开关柜、石油化工、风力发电等行业，获得了用户的一致好评。
RT36 系列刀型触头熔断器 RT36系列熔断器是我公司自行设计的一种新型熔断器。
具有体积小、重量轻、功耗小、分断能力高等特点，广泛用于电气设备的过载保护和短路保护。
本系列产品为“gG”，“gG”型号为全范围分断能力一般用途熔断器。
本系列产品当用于电容柜系统保护时，推荐为选型熔断器≤63A时，选用RT36-00产品；选型熔断器＞63A，≤160A时，选用RT36-1产品；选型熔断器＞160A，≤300A时，选用RT36-2产品；选型熔断器＞300A时，选用RT36-3产品。
符合标准：GB 13539、IEC 60269，各项技术指标达到国际先进水平。
刀型触头规格额定功率(W)1.51.61.72.02.53.13.53.84.05.36.16.910.09.62.01.83.03.54.054.05.17.258.110.2612.5815.6212.0513.4616.5320.8重量(kg)0.150.150.150.150.150.150.150.150.150.150.150.150.150.150.20.20.20.20.20.20.20.20.20.20.20.20.360.360.360.36RT 36-□/□□ 熔断体额定电流 尺码 设计序号有填料封闭管式熔断器的代号分断能力(kA)120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50/100120/50/100120/50/100120/50/100国内外同类型号RT36-00 RT16-00(NT00)RT36-0RT16-0(NT0 )RT36-1RT16-1(NT1)1 适用范围2 型号及含义3 主要参数及技术性能额定电流(A)46101620253235405063801001256102025323540506380100125100125160200额定电压(V)AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250AC500/AC690/DC250500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440让 电 尽 其 所 能 >> A-688配电电器续上表额定电流(A)额定电压(V)额定功率(W)重量(kg)160200224250300315355355400425500125AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC440AC500/AC690/DC44021.722.726.828.928.932.032.4533.6635.9638.0940.2045.230.850.850.850.850.850.850.850.850.850.850.850.85分断能力(kA)120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100120/50/100国内外同类型号RT16-2(NT2)RT16-3(NT3)规格RT36-2RT36-34.1 熔断体尺寸尺寸 a c(min)e1e2f g m n o(max)(max)RT36-78.5±1.5154520---00C 49±1.512RT36-15453012---0078.5±1.549±1.5RT36-1251547316812---0±2.5RT36-1352050496813---1±2.5±2.5RT36-150********---2±2.568±2.5RT36-15032697215---3±2.568±2.5RT36-449978890200±3.0±3.020150±2.015±0.532±0.54 外形及安装尺寸+0.15-3.0>>让 电 尽 其 所 能A-689 配电电器4.2 熔断器底座尺寸尺寸 a b c1c2d e g2i m s(max)(max)(max)(max)RT36-00311206285025±0.78.3±0.5100±1.523±1.5M8RT36-0311747393025±0.77.5±0.5150±1.536±1.5M85.1 订货时必须指明：5.1.1 熔断体应指产品型号、额定电流、数量。
【专业知识】建筑电气：熔断器的选择方法为了更好的保护电路和产品，熔断器的选择很关键。
下面主要从不同的角度来进行说明。
（一）从熔断器的类型选择应根据使用场合选择熔断器的类型。
电网配电一般用刀型触头熔断器（如FerrazshawmutAmp-trap系列或者BussmannFRS-R系列）；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器。
（二）从熔断器的规格选择1.熔体额定电流的选择（1）对于变压器、电炉和照明等负载，熔体的额定电流应略大于或等于负载电流。
（2）对于输配电线路，熔体的额定电流应略大于或等于线路的安全电流。
（3）在电动机回路中用作短路保护时，应考虑电动机的启动条件，按电动机启动时间的长短来选择熔体的额定电流。
对启动时间不长的电动机，可按下式决定熔体的额定电流IN熔体=Ist/（2.5~3）式中Ist电动机的启动电流，单位：A对启动时间较长或启动频繁的电动机，按下式决定熔体的额定电流IN熔体=Ist/（1.6~2）对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算：In=（2.0~2.5）Imemax∑Ime注：In熔断器的额定电流；Ime电动机的额定电流；Imemax多台电动机容量最大的一台电动机的额定电流；∑Ime其余电动机的额定电流之和。
电动机末端回路的保护，选用aM型熔断器，熔断体的额定电流In稍大于电动机的额定电流；（4）电容补偿柜主回路的保护，如选用gG型熔断器，熔断体的额定电流In约等于线路计算电流1.8~2.5倍；如选用aM型熔断器，熔断体的额定电流In约等于线路电流的1~2.5倍。
（5）线路上下级间的选择性保护，上级熔断器与下级熔断器的额定电流In的比等于或大于1.6，就能满足防止发生越级动作而扩大故障停电范围的需要。
（6）保护半导体器件用熔断器，熔断器与半导体器件串联，而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示，因此，应按下式计算熔体的额定电流：IRN大于等于1.57IRN≈1.6IRN式中IRN表示半导体器件的正向平均电流。
型号额定电压额定电流产品描述页NH 380V~690V AC 2A~1600A 插刀型NH普通熔断器gG-gL 2 KH 500V~1250V AC 10A~2200A 插刀型半导体保护熔断器gR aR 3 KSZ 500V~4000V AC 10A~1500A 钩叉型半导体保护熔断器gR aR 5 KSP 380V~6000V AC 30A~4000A 平板型（单孔）半导体保护熔断器gRaR7 KSP双孔380V~1300V AC 1100A~4500A 平板型（双孔）半导体保护熔断器gRaR9 RSH 400V~2000V AC 630A~3600A方型台面半导体保护熔断器aR10 KSM 500V~1250V AC 40A~2000A 长圆孔直母线型半导体保护熔断器gR aR11 RSF 500V~1500V AC 450A~2000A L型半导体保护熔断器aR12 RS0/RS3 250V~750V AC 10A~1000A L型半导体保护熔断器aR13KRF 150V~700V AC150V~700V DC 35A~1000A 北美圆柱型半导体保护熔断器gRaR14KSH 500V~2000V AC 700A~7000A 双并结构半导体保护熔断器aR15 KSC 250V~1000V AC 800A~5000A 双并结构半导体保护熔断器aR17KG/KS/KD 380V~700V AC440V~1000V DC 1A~170A 圆管型普通熔断器半导体保护熔断器直流熔断器gG-gL aM gR aR19熔断器配套底座20熔断器隔离开关LTL系列22特性曲线23西安开尔泰电力电子制造有限公司坐落于古城西安,主要从事熔断器的研制、开发与销售。
公司主要产品有：快速熔断器、直流熔断器、NH熔断器。
熔断器产品性能稳定，具有分断能力高、限流特性好、时间-电流误差小、功率损耗低等优点。
在电气特性上等效于进口熔断器，可替代Bussmann巴斯曼170M系列快速熔断器，Ferraz罗兰快速熔断器、直流熔断器，Siemens西门子3NE系列快速熔断器、3NA普通熔断器，Siba西霸熔断器，Jeanmuller熔断器等。

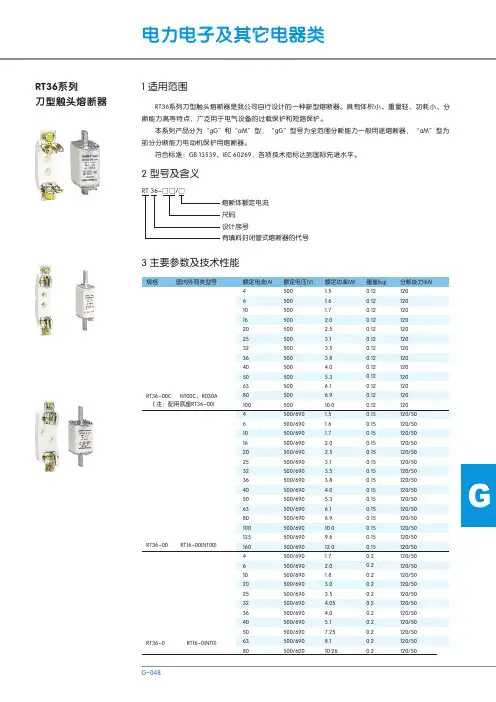

GRT36刀型触头熔断器RT36型熔断器是我公司自行设计的一种新型熔断器。
具有体积小、重量轻、功耗小、分断能力高等特点，广泛用于电气设备的过载保护和短路保护。
本产品符合GB 13539、IEC 60269标准，各项技术指标达到国际先进水平。
本系列产品分为“gG”和“aM”型，“gG”型号为全范围分断能力一般用途熔断器，“aM”型为部分分断能力电动机保护用熔断器。
刀型触头规格额定电流(A)461016202532364050638061016202532364050638010046102025323640506380额定电压(V)500500500500500500500500500500500500500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/600额定功率(W)1.51.61.72.02.53.13.53.84.05.36.16.91.61.72.02.53.13.53.84.05.36.16.910.01.72.01.83.03.54.054.05.17.258.110.26重量(kg)0.120.120.120.120.120.120.120.120.120.120.120.120.150.150.150.150.150.150.150.150.150.150.150.150.20.20.20.20.20.20.20.20.20.20.2RT36-00C RT 36-□/□熔断体额定电流 尺码 设计序号有填料封闭管式熔断器的代号□RT36-01适用范围2型号及含义3主要参数及技术性能分断能力(kA)120120120120120120120120120120120120120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50国内外同类型号NT00C、R030A （注：配用底座RT36-00)RT16-0(NT0)系列RT36-0RT36-1规格RT36-2续上表RT36-3额定电流(A)额定电压(V)额定功率(W)重量(kg)100125125160200224160200250300315355400425500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/690500/69012.5815.6213.4616.5320.822.6922.726.828.932.032.4535.9638.0940.200.20.20.360.360.360.360.850.850.850.850.850.850.850.85分断能力(kA)120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50120/50国内外同类型号RT16-0(NT0)RT16-1(NT1)RT16-2(NT2)RT16-3(NT3)160500/690120.15NH004.1 熔断体尺寸尺寸 a b c e1e2f g m n oRT36-78.53514.945204910---00C RT36-78.53514.945294910---00RT36-126351545296811.5---0RT36-135402148486812---1RT36-150482758586813---2RT36-150603367676814---3RT36-420083509688682015016324外形及安装尺寸NRT36-78.5351545294911.5---00G4.2 熔断器底座尺寸。
