第十一章 简单电路(1)

第十一章简单电路知识点一、认识电路1、电源：提供电能的装置，将其他形式的能转化为电能。

⑴干电池：干电池是日常生活中使用最多的直流电源，有1号、2号、5号、7号等。

⑵蓄电池：蓄电池也是电池中的一种，应用于汽车、摩托车、通讯等。

⑶纽扣电池：电脑、手表、石英钟等。

⑷锂电池:手机以上都是化学能转化为电能。

⑸太阳能电池：广泛应用光能转化为电能。

2、电路⑴电路的组成：电路是由电源、用电器、开关和导线四部分组成，缺少或不完整都会影响电路的正常工。

⑵电路各部分的作用①电源：提供电能的装置，它保证电路中有持续电流，工作时将其他形式的能转化为电能。

②用电器：用电来工作的设备，工作时将电能转化为其他形式的能。

③开关：用来接通或断开电路，起控制电路的作用。

（闭合或断开）④导线：导线将电源、用电器、开关连接起来。

⑶电路的三种状态①通路：正常连接的电路，即用电器能够工作的电路．通路特征：电路中有电流，用电器正常工作。

②断路（开路）：断开的电路。

断路特征：电路中无电流，用电器不工作．原因有开关没闭合，接线处松动，导线断了，用电器损坏等③短路：不经过用电器而直接跟电源的两极相连的电路（用电器和导线并联，用电器被短路也就是不工作了）短路特征：用电器不工作，电路有很大电流，会损坏电源甚至烧坏导线的绝缘皮，引起火灾。

⑷电路故障的判断根据现象判断故障在哪里，在确定故障原因（短路、短路）3、电路图①电路图：用规定的符号表示电路连接情况的图叫做电路图。

②记住常见电学元件符号（电源、单刀单置/双置、交叉导线/连接、电动机、伏特表、安培表、电铃、电阻、互动变阻器等）③电路图要规范，画成矩形。

元件不能放在拐角处。

注意开关的状态。

④双控电路图、楼道感应灯电路图。

4、实物图与电路图互相转化⑴根据实物图画电路图看实物画电路图，关键是在看图，实物图实际上只有两种电路，一种串联，另一种是并联。

①串联电路非常容易识别，先找电源正极，沿电流方向顺序前进直到电源负极为止，明确每个元件的位置，然后作图。

简单电路一、认识电路一、电流1、电荷的定向移动形成电流2、电流的方向：正电荷定向移动的方向规定为电流的方向。

正、负电荷的定向移动都可以形成电流，根据电流方向的规定，负电荷定向移动的方向与电流的方向相反，如图所示。

如金属导线中的电流是由自由电子定向移动形成的，金属导线中的电流方向就和自由电子定向移动的方向相反。

按照这个规定，当电池、导线、小灯泡组成的回路闭合时，在电源外部，电流的方向是沿着“电源正极→用电器→电源负极”的方向流动的。

二、电路的构成1、电路的概念：电路就是把电源、用电器、开关用导线连接起来组成的电流可以流过的路径。

一个完整的电路包括电源、用电器、开关和导线四种电路元件，缺一不可。

如图就是一个最简单的电路。

作用能量分析举例注意事项电源提供电能的装置，维持电路中有持续的电流将其他形式的能转化为电能，提供电能干电池、蓄电池、发电机在连接电源与用电器时，一定要注意观察用电器和电源极性的标识，做到用电器标有“+”的位置与电源正极相连，标有“-”的位置与电源负极相连用电器用电来工作的设备工作时将电能转化为其他形式的能，消耗电能电灯、电炉、电视机、电铃、电冰箱开关用来接通或断开电路，控制用电器工作，起控制电路的作用-----------------拉线开关、拨动开关、闸刀开关、声光控开关开关接入电路前应是断开的导线将电源、用电器、开关连接起来，形成让电荷移动的通路输送电能铜芯导线、铝芯导线（金属线芯外包一层塑料、橡胶等绝缘材料）不能用导线将电源正、负极直接连接起来3、电路中产生电流的条件有两个：一是要有电源，二是电路闭合。

两个条件缺一不可。

三、电路图1、用符号表示电路连接的图，叫做电路图。

2、画电路图时，应注意以下五点。

①电路元件的符号要用统一规定的符号，不能自造符号。

②要注意所画符号和实物的对应性，如符号中的开关的状态应注意与实物一致。

③合理安排电路元件符号，使之均匀分布在电路中，元件符号不能画在电路的拐角处。

一、选择题1．用吸管“吸”饮料，下列现象中，“吸”的物理原理与其相同的是（）A．客车行驶时窗帘被“吸”出窗外B．拔火罐时罐子“吸”在皮肤上C．削平的铅柱挤压后会“吸”在一起D．与头发摩擦过的气球能“吸”起纸屑2．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是（）A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V3．如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（）A．B．C．D．4．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1、A2的读数分别为（）A．0.22 A0.7 A B．0.14 A 1.2 A C．0.24 A 1.2 A D．0.24 A0.7 A 5．在相同温度下，关于导体的电阻，下列说法中正确的是（）A．铜线的电阻一定比铝线的小B．长度和粗细均相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较小D．粗细相同的两根铝线，长的那根电阻较小6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A、0.22A B．0.96A、0.24A C．0.98A、0.22A D．1.2A、0.24A 7．如图所示，开关S闭合，两灯均正常发光，电流表A1的示数为09A，电流表A2的示数为0.5A，电压表的示数为9V。

下列判断不正确的是（）A．通过灯L1的电流为0.4AB．灯L1两端的电压为9VC．灯L2两端的电压为9VD．电源两端的电压为18V8．关于电流表和电压表的使用，下列说法不正确的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出9．《中国诗词大会》比赛中用到了抢答器。

一、认识电路教学目标知识与技能1．知道电路的组成。

2．知道并能够识别通路、断路、短路三种电路状态，知道短路的危害。

3．记住并会画一些电路元件的电路符号，会画简单的电路图。

过程与方法1．通过实验和探究活动，认识电路，了解电源和用电器中能量的转化。

2．通过观察实验电路、规范作图，培养学生读图及作图能力。

情感、态度与价值观1．通过教学活动，使学生知道电的应用在生活中的重要地位；2．通过让学生讨论废旧电池的收集和处理增强学生的环保意识。

教学重点电路的组成及作用、电路的三种状态、电路图的画法。

教学难点对通路的理解和掌握及电路图的正确画法。

教具准备电源、导线、开关、灯泡等。

教学过程新课引入类比引入。

飞机在空中飞行，火车在铁轨上行驶，汽车在公路上行驶。

那么，用电器在工作时“电的流动”有没有自己的道路呢？知识点一认识电路的组成教师提问：什么是电路？1．请每一小组利用所给的实验器材，同组员一起动手组装电路，并使它们能正常工作。

(提示：连接电路时，开关必须先断开)2．引导学生讨论和发言，归纳出简单电路的基本组成。

讨论后回答：由电源、用电器、开关、导线四部分组成。

3．指导学生看教材P34～35图11－2、11－3、11－4，认识电源的实质，认识常见开关的类型，并说出它们在电路中的作用。

老师演示实物，让学生说出它们的作用。

(1)电源：提供电压的装置。

干电池、蓄电池、发电机等都是电源。

(2)用电器：指利用电流来工作的设备。

如电铃、电风扇、电视机等。

(3)开关：控制电路通、断的器件。

有拉线开关、拨动开关、按钮开关等。

(4)导线：传送电流。

知识点二 演示通路、断路和短路1．按教材P36图11－5的实验装置演示断路和短路。

(1)通路：处处连通的电路。

此时电路是闭合的，电路中有电流通过。

(2)断路：断开的电路，也叫开路。

此时电路不闭合，电路中无电流。

(3)短路：不经过用电器而直接用导线把电源的正负极连接在一起或用导线把某一用电器的两个接线柱连接在一起。

简单电路——知识点归纳一、认识电路1. 电路的基本组成：①电源——为电路提供电能的装置②用电器——将电能转化为其他形式能的装置③开关——控制电路的通断④导线——起连接作用，传输电能2. 电路图：用规定的符号表示电路连接情况的图。

填写以下电路图符号：①电源②开关③灯泡④电动机⑤电铃⑥交叉不相连导线⑦交叉相连导线⑧定值电阻⑨变阻器⑩电流表⑩电压表3.三种电路状态：①通路（闭合电路）：接通的电路。

②开路（断路）：断开的电路。

③短路：定义：电源两端或用电器两端直接用导线连接起来。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。

⑷连接方式：二、电荷与电流1. 电流的形成：＿＿＿＿＿＿＿＿形成电流。

（在金属导体中，能够做定向移动的是＿＿＿＿＿＿；在酸碱盐溶液中，能够做定向移动的是＿＿＿＿）2. 电流的方向：＿＿＿＿定向移动的方向为电流方向。

按照这个规定，负电荷定向移动的方向和电流方向＿＿＿。

3. 电流用字母＿＿表示，国际单位是＿＿＿，简称＿＿＿，符号＿＿＿。

比安小的单位还有＿＿＿＿和＿＿＿＿：1A=＿＿＿ mA 1 mA=＿＿＿＿μA4. 实验室常用的电流表有两个量程：＿＿＿＿（分度值＿＿＿＿）；＿＿＿＿＿（分度值＿＿＿＿）5. 电荷间的相互作用规律:＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿.6. 丝绸摩擦过的玻璃棒带＿＿＿＿电，毛皮摩擦过的橡胶棒带＿＿＿＿＿电。

验电器：作用：检验物体是否带电。

原理：摩擦起电实质：电荷从一个物体转移到另一个物体，使正负电荷分开（电子的转移）7. 电流表的使用方法：①电流表必须＿＿＿＿＿在电路中。

②使用前应＿＿＿＿＿（通过＿＿＿＿＿＿＿）③所测电流不能超过电流表的＿＿＿＿＿④＿＿＿＿进＿＿＿＿＿出⑤决不允许将电流表直接接在＿＿＿＿＿两端三、电压1. 电源是＿＿＿＿的装置；电压是＿＿＿＿＿＿的原因。

2. 电路中有持续电流的条件：（1）要有＿＿＿＿＿（2）电路是＿＿＿＿3. 电压用＿＿＿＿表示，国际单位是＿＿＿＿，简称＿＿＿，符号是＿＿＿＿。

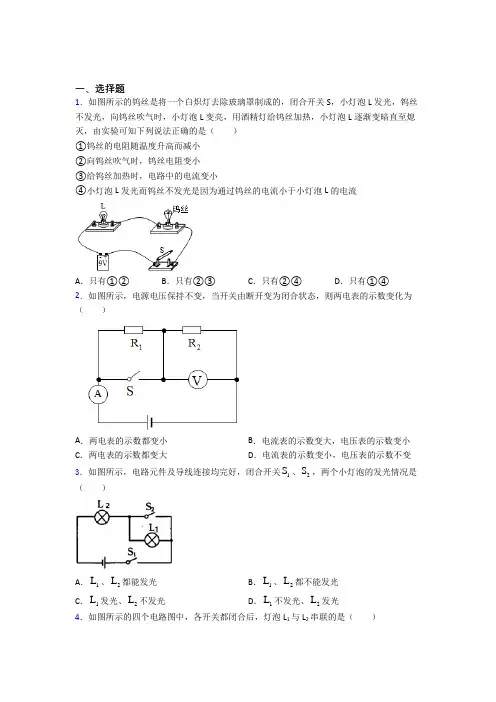

一、选择题1．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S ，小灯泡L 发光，钨丝不发光，向钨丝吹气时，小灯泡L 变亮，用酒精灯给钨丝加热，小灯泡L 逐渐变暗直至熄灭，由实验可知下列说法正确的是（ ）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L 的电流A ．只有①②B ．只有②③C ．只有②④D ．只有①④ 2．如图所示，电源电压保持不变，当开关由断开变为闭合状态，则两电表的示数变化为（ ）A ．两电表的示数都变小B ．电流表的示数变大，电压表的示数变小C ．两电表的示数都变大D ．电流表的示数变小，电压表的示数不变3．如图所示，电路元件及导线连接均完好，闭合开关1S 、2S ，两个小灯泡的发光情况是（ ）A ．1L 、2L 都能发光B ．1L 、2L 都不能发光C ．1L 发光、2L 不发光D ．1L 不发光、2L 发光4．如图所示的四个电路图中，各开关都闭合后，灯泡L 1与L 2串联的是（ ）A．B．C．D．5．《中国诗词大会》比赛中用到了抢答器。

其原理是：任意位选手按下抢答键时显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。

以下符合这一要求的电路是（）A．B．C．D．6．如图所示，连接两个小灯泡L1、L2的电路，闭合开关（）A．L1、L2串联B．L1、L2并联C．L1、L2均发光D．L1发光、L2熄灭7．以下是某同学作出的一些估测数据，明显不符合事实的是（）A．一台普通家用冰箱工作时的电流约为1AB．人体的安全电压不高于36VC．一名普通中学生上一层楼需做的功大约为1500JD．初中物理实验中使用的一段铜导线电阻约为10Ω8．如图，电源电压为3V，开关S闭合，下列说法正确的是（）A ．若L 2开路，电压表的示数为0VB ．若L 1开路，电压表的示数为3VC ．若L 1短路，电压表的示数为0VD ．若L 2短路，电压表的示数为0V9．下列说法正确的是（ ）A ．摩擦起电的实质是创造了电荷B ．验电器的工作原理是同种电荷相互吸引C ．公路上的路灯同时亮同时灭，它们是串联在一起的D ．电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同10．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（ ）A ．墨汁滴在热水中很快散开B ．两个吸盘挤压后吸在一起C ．折断一根铁丝需要很大力D ．毛皮和橡胶棒吸引在一起 11．下列各电路中，灯1L 、2L 能独立工作，又能同时工作是（ ）A ．B ．C ．D ． 12．如图所示电路中，闭合开关S 后，发现小灯泡L 不亮，电压表示数较大，电流表示数为0。

第十一章简单电路第一节认识电路一、教学背景分析本节内容是初中电学学习的开篇，认识电路是学习电学的基础，本节课的学习直接影响后续电学知识的学习。

日常生活中离不开电，电路是用电器工作的基础。

本节是从最基本、最简单的电路开始学习，从学生熟悉的简单现象切入，体现了让学生积极参与、动手动脑学习物理知识，给学生的活动提供了足够的机会，对学生活动的指导尽量做到“点到为止”，避免包办代替。

为了让学生对通路、断路和短路三种电路状态有较深刻的认识，根据初中生的认知特点，教学设计应当创设丰富的情境，让学生先看到生活中的通路、断路、短路，再观察实验中的通路、断路、短路。

对于电路图的学习引导学生从研究问题的方法开始，使学生了解符号语言在实际中的意义。

本节课的教学设计，分成三个层次：第一层次，对简单电路及元件的认识；第二层次，对电路的通路、断路和短路的认识，特别是对短路危害的认识；第三个层次，是把具体的电路元件抽象成符号，把具体的实物电路抽象成电路图，根据电路图连接实物电路。

二、教学目标1．从能量转化的角度认识电源和用电器的作用，知道电源有正负极。

知道电路的基本组成。

2．记住并会画一些电路器件的电路符号。

会看、会画简单的电路图。

3．知道并能够识别通路、断路、短路三种电路状态，知道短路的危害。

三、教学重点和难点教学重点：电路的组成及电路图。

教学难点：对短路的理解。

在日常生活中，学生对电并不陌生，在小学的科学课中对电路也已经有一些感性认识。

本节课是在学生已有的感性认识基础上，进行更加全面、深入的电路知识的学习。

学生初次学习电路知识，对一切电路知识都会感到好奇，尤其是被老师禁止的短路实验。

他们会想尽一切方法去尝试短路实验，所以在本节课应当加入短路造成的危害的内容，使学生能够真正明白短路是危险的。

介绍一些生活中常见的开关，目的在于将课堂上学到的知识与生活相联系，使学生了解家庭电路中常用的开关，不会将对开关的认识局限在物理实验室。

四、教学过程在生活中，我们都很熟悉手机，手机依靠什么工作呢？打开手机外壳，手机内部的构造一目了然，内部有复杂的集成电路板。

北师大版初中物理《第十一章简单电路》基础知识总结1、最基本的电路是由电源、开关、导线、用电器等部分组成。

2、用电器：像灯泡这样利用电能工作，把电能转化为其他形式的能的装置叫做用电器。

如：电灯，电视机，电动机，电铃等。

3、电源：为用电器提供电能的装置叫电源。

如发电机，电池等。

电源是把其他形式的能转化为电能。

如干电池是把化学能转化为电能。

发电机则由机械能转化为电能。

4、开关：在电路中，控制电路通断的装置叫开关。

5、导线：把电源、开关、用电器、连接起来起导电作用的金属线称为导线。

6、电路的三种状态：通路、断路、短路。

7、通路：连接好电路后，闭合开关，灯泡发光。

这种处处连通的电路，叫做通路。

（又叫闭合电路）8、断路：一个电路如果没有闭合开关，或导线没有连接好，电路在某处断开，处在这种状态的电路叫做断路。

（又称开路）9、短路：不经过用电器，直接用导线把电源两极连接起来的电路，叫做短路。

10、电路图：我们常用规定的符号表示电路中的元器件，把这些符号用代表导线的线段连接起来，就可以表示由实物组成的电路，这种图就叫做电路图。

11、电路的连接方式分：串联和并联两种。

12、电流方向：人们规定正电荷定向移动的方向为电流的方向。

13、电流用符号I表示，国际单位是：安培(A) 常用单位是：毫安(mA)、微安(µA)。

1安培=103毫安=106微安。

14、测量电流的仪表是：电流表，它的使用规则是：①电流表要串联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上。

15、实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。

16、电压(U):电压是使电路中形成电流的原因，电源是提供电压的装置。

电路中有电压不一定有电流，有电流电路的两端必有电压。

17、电压U的国际单位是：伏特(V)；常用单位是：千伏(KV)、毫伏(mV)、微伏(µV)。

第十一章简单电路单元测试（时间：60分钟，满分：100分）班级姓名学号分数一、选择题（每小题2分，共24分）1．下列实例与所描述的物质物理属性相符的是（）A．毛皮摩擦过的塑料尺能吸引碎纸屑，是因为塑料尺有磁性B．划玻璃的刀刃用金刚石做，是因为金刚石的延展性好C．电线的线芯用铜做，是因为铜的导热性好D．水壶的把手用胶木做，是因为胶木的隔热性好【答案】D【解析】A．毛皮摩擦过的塑料尺能吸引碎纸屑是因为摩擦后的塑料尺带了电，故A错误；B．玻璃刀的刀刃是金刚石，金刚石能划破玻璃，是因为金刚石的硬度大，故B错误；C．电线是用来输电的，所以制作电线的材料导电性要好，而铜或铝的导电性能要比其它金属好，所以电线的内芯常用铝或铜制作，故C错误；D．热水壶的手柄是用来防止人的手被烫到，之所以用胶木做，就是因为胶木的导热性差，如果手柄上的胶木掉了，由于金属的导热性非常好，手就会被烫到，故D正确。

2．如图所示，一带正电玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动，对吸管A端带电性质判断正确的是：（）A．若相互吸引，可能带负电B．若相互吸引，一定带正电C．若相互排斥，可能带正电D．若相互排斥，一定带负电【答案】A【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故A正确，B错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故CD错误。

3．原子核是由下列哪组粒子组成的（）A．中子和电子B．质子和电子C．质子和中子D．质子、中子和电子【答案】C【解析】分子是由原子组成的，原子是由原子核和核外电子组成的，而原子核还可以再分，它是由更小的粒子：质子和中子组成的。

4．保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。

如图所示的四个电路图中，能体现该装置工作原理的是（）A．B．C．D．【答案】B【解析】正常控制用电器的开关与用电器串联时，开关闭合，用电器工作，开关断开，用电器不工作，依据题意分析，开关都闭合时，指示灯不工作，说明开关与指示灯不是串联，而是并联。

二、组装电路一、串联和并联1.串联：把电路中的元件依次连接起来的电路叫做串联。

2.串联电路的特点：（1）电流只有一条路径，没有分支。

（2）开关可以控制整个电路，跟其所处位置无关。

（3）用电器工作时互相影响，其中一个发生故障，整个电路不能正常工作。

3.并联：把电路中的元件并列地连接在电路中的两点之间，电路中的电流分为几个分支，分别流经几个元件，这种连接方式叫做并联。

4.并联电路的特点（1）电路有若干个分支，干路和任意支路可构成一条电流路径，电流有若干条路径。

（2）干路上的开关控制整个电路，支路上的开关控制所在支路。

（3）各条支路中的用电器工作时互不影响，一条支路中的用电器发生故障，其它支路中的用电器可以正常工作。

注意：判断串并联电路的方法①定义法：用电器逐个顺次连接且互相影响的是串联电路，用电器并列连接起来再连入电路，能各自独立工作互不影响的是并联电路。

②电流法：凡是电路中电流只有一条路径的，一定是串联电路，电路中电流有两条或两条以上路径的是并联电路。

③拆除法：断开用电器，若其它用电器不能工作，则该用电器与其它用电器串联，若其它用电器仍能工作，则该用电器与其它用电器并联。

④短路法：用一根导线将某一用电器短路，如果其它用电器仍能工作，这几个用电器与该用电器是串联；如果其它用电器都不能工作，则这几个用电器与该用电器是并联。

5.串联电路和并联电路的特点对比比较项目串联电路并联电路连接方式电路元件顺次连接并列地连接在两点之间电流路径只有一条不止一条，有多条支路相互影响一用电器发生故障，其它用电器也不工作一条支路用电器发生故障，不影响其它支路用电器开关作用一个开关同时控制所有的用电器支路开关控制该支路用电器，干路开关控制所有支路二、生活中的电路实际生活中有关串联电路和并联电路的应用十分广泛，如用来装饰殿堂、居室、圣诞树的小彩灯，有些就是串联的，街上的路灯、家中的电视、电灯、洗衣机、电冰箱等都是并联的。

1.电压表是测量电压大小的仪表，电路中的符号是常用电压表有三个接线柱：“-”、“3”、“15”，两个量程“0～3V”、“0～15V”。
