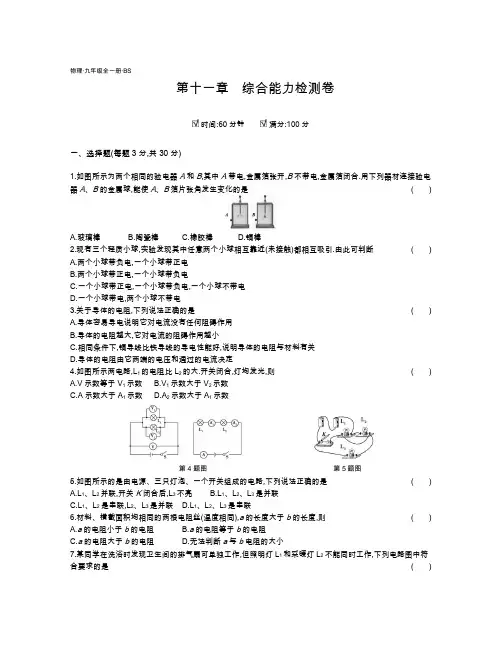

物理·九年级全一册·BS第十一章综合能力检测卷时间:60分钟满分:100分一、选择题(每题3分,共30分)1.如图所示为两个相同的验电器A和B,其中A带电,金属箔张开,B不带电,金属箔闭合.用下列器材连接验电器A、B的金属球,能使A、B箔片张角发生变化的是( )A.玻璃棒B.陶瓷棒C.橡胶棒D.铜棒2.现有三个轻质小球,实验发现其中任意两个小球相互靠近(未接触)都相互吸引.由此可判断( )A.两个小球带负电,一个小球带正电B.两个小球带正电,一个小球带负电C.一个小球带正电,一个小球带负电,一个小球不带电D.一个小球带电,两个小球不带电3.关于导体的电阻,下列说法正确的是( )A.导体容易导电说明它对电流没有任何阻碍作用B.导体的电阻越大,它对电流的阻碍作用越小C.相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与材料有关D.导体的电阻由它两端的电压和通过的电流决定4.如图所示两电路,L1的电阻比L2的大.开关闭合,灯均发光,则( )A.V示数等于V1示数B.V1示数大于V2示数C.A示数大于A1示数D.A2示数大于A1示数第4题图第5题图5.如图所示的是由电源、三只灯泡、一个开关组成的电路,下列说法正确的是( )A.L1、L2并联,开关K闭合后,L3不亮B.L1、L2、L3是并联C.L1、L2是串联,L2、L3是并联D.L1、L2、L3是串联6.材料、横截面积均相同的两根电阻丝(温度相同),a的长度大于b的长度,则()A.a的电阻小于b的电阻B.a的电阻等于b的电阻C.a的电阻大于b的电阻D.无法判断a与b电阻的大小7.某同学在洗浴时发现卫生间的排气扇可单独工作,但照明灯L1和采暖灯L2不能同时工作,下列电路图中符合要求的是( )A B C D8.如图所示是某同学在一次探究实验中所连接的电路.开关S1、S2都闭合时,电流表的示数是1.2 A,S2断开时,电流表的示数变化了0.5 A.下列判断正确的是( )A.通过L1的电流为1.2 AB.通过L1的电流为0.5 AC.通过L2的电流为0.5 AD.通过L2的电流为0.7 A第8题图第9题图第10题图9.在如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,下列说法正确的是( )A.灯L1和灯L2并联B.通过灯L1和灯L2的电流一定相等C.电流表A1的示数一定大于电流表A2的示数D.灯L1和灯L2两端的电压一定不相等10.小明在实验室里连接了如图所示的电路.对此电路的认识,正确的是( )A.小灯泡并联,电压表测电源电压B.小灯泡串联,电压表测L2的电压C.若灯L1短路,则电压表示数为零D.若灯L2短路,则电压表示数为3 V二、填空题(每空2分,共24分)11.在如图所示的电路中,若同时闭合开关S1和S3、断开S2,则电阻R1与R2是的;若只闭合开关S2,则电阻R1和R2是的.(均填“串联”或“并联”)第11题图第12题图第13题图12.如图所示,电压表V测灯泡两端的电压,电压表V1测灯泡两端的电压.13.如图所示,若电源电压为6 V,闭合开关S后,电压表的示数为2.2 V,则L1两端的电压为V,L2两端的电压为V;若S断开,电压表的示数近似为V.14.在如图所示的电路中,欲使两灯泡发光.则:(1)请在“○”处填入电流表、电压表对应的符号;(2)正确连接后两灯是(填“并联”或“串联”)的.第14题图第15题图15.在如图所示的电路中,木板上装有两根长度相同、粗细不同的镍铬合金线AB和CD.闭合开关S后,可以通过观察来比较合金线电阻的大小,这种研究方法叫(填“等效替代法”或“转换法”).这个实验装置探究的问题是.三、作图题(第16题5分,第17题5分,共10分)16.在如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线,将实物图连接起来.要求:(1)两灯泡并联;(2)电流表测灯泡L1的电流;(3)闭合开关后,滑动变阻器的滑片P向A端移动后两灯泡均变暗.17.如图所示,现提供如下实验器材:两节干电池、开关、小灯泡(标有3 V 0.5 A)、小电动机、电流表和电压表.要求小灯泡与小电动机并联,电流表测量通过小灯泡的电流,电压表测量小灯泡两端电压,开关闭合两个用电器同时开始工作.(1)根据要求在虚线框中画出电路图;(2)根据电路图连接实物图.四、实验探究题(第18题10分,第19题7分,第20题8分,第21题11分,共36分)18.小海和小梅一起做“探究并联电路中电流的规律”实验.(1)图甲是他们设计的电路图,图乙是他们测量电流时连接的实验电路,此时电流表测量的是(填“A”“B”或“C”)处的电流.(2)请在图乙中移动一根导线,测量另外一处的电流.在移动的导线上画“×”并用笔画线代替导线连接正确的电路.移动后电流表测量的是(填“A”“B”或“C”)处的电流.(3)测出A、B、C三处的电流如表所示,由此得出初步结论: (只写表达式).位置A B C电流I/A0.300.240.54小梅指出:为了得出更普遍的规律,应当进行多次实验.操作方法是. (4)小海利用原有的实验器材,添加一个开关,又设计了一个电路.利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系.请在虚线框中画出电路图.19.同学们在进行“探究串联电路电压的特点”实验.(1)如图所示,连接电路时,至少需要根导线;实验中应选择规格(填“相同”或“不同”)的小灯泡.(2)在测L1两端电压时,闭合开关,发现电压表示数为零,原因可能是(填出一种即可).(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量L2两端电压.她能否测出L2两端电压? .理由是.(4)小明分别测出A与B、B与C、A与C间的电压并记录在如下表格中,分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和.请对小明的做法进行评价: .改进方法是.U AB/V U BC/V U AC/V2.4 1.43.820.导体电阻的大小与哪些因素有关呢?对于这个问题,小明想起课堂上老师把电压比作水压,把电流比作水流,于是他想:电阻也可以比作是水管对水流的阻力.他还想到水管内部的粗糙程度、有无杂物和它的长短粗细都可能导致水管对水流的阻力不同,因此经过分析,他提出了以下几种猜想:猜想1:导体的电阻可能与导体的材料有关;猜想2:导体的电阻可能与导体的长度有关;猜想3:导体的电阻可能与导体的横截面积有关.为了验证自己的猜想,小明使用如下表格中的7种电阻丝进行实验:导线代号A B C D E F G长度/m 1.00.5 1.5 1.0 1.2 1.50.5横截面积/mm2 3.20.8 1.20.8 1.2 1.2 1.0材料锰铜钨镍铬锰铜钨锰铜镍铬(1)若要探究导体的电阻大小与导体的横截面积的关系,可依次把图中M、N跟电阻丝、(填导线代号)的两端连接,闭合开关记下电流表示数,分析比较这两个电阻丝阻值大小.(2)若依次把M、N跟电阻丝C、F的两端连接,闭合开关记下电流表示数,分析比较这两个电阻丝的阻值大小,这时探究的是导体的电阻大小与导体的关系.(3)在上面的实验中,电阻丝阻值的大小并不能被直接观察,而是通过电流表的示数反映出来,电流表的示数越大,说明电阻丝的阻值越.21.在串联电路中,流入第一个灯泡的电流用I A表示,流出第二个灯泡的电流用I B表示.请自选实验器材证明:在串联电路中,I B等于I A.(1)画出实验电路图;(2)写出实验步骤;(3)画出实验数据记录表格.参考答案与解析第十一章综合能力检测卷题号 1 2 3 4 5 6 7 8 9 10答案 D C C A A C A C A B1.D 【解题思路】能使验电器A、B箔片张角发生变化的是能导电的材料,只有D是能够导电的,D正确.2.C 【解题思路】由题可知,三个轻质小球任意两个小球相互靠近(未接触)都相互吸引. 若两个小球带负电,一个小球带正电,或者两个小球带正电,一个小球带负电,则一定会出现带同种电荷的两个小球互相排斥;所以不可能是三个小球都带电,故A、B错误. 若两个小球带异种电荷,另一个小球不带电,则两个带异种电荷的小球靠近时相互吸引,同时两个带电小球都会吸引不带电的小球,故C正确.若两个小球不带电,另一个小球带电,则两个不带电的小球靠近时不会相互吸引,故D错误.3.C 【解题思路】导体对电流有阻碍作用,故A错误;导体的电阻越大,对电流的阻碍作用越大,故B错误;导体的电阻与材料有关,故C正确;导体的电阻是导体的一种属性,与它两端的电压和通过的电流无关,故D错误.4.A 【解题思路】由左图可知,两个灯泡并联,根据并联电路的知识可知,图中电路总电压与各支路电压相等,A正确,B错误;由右图可知,两个灯泡串联,在串联电路中电流处处相等,所以三个电流表的示数是相等的,C、D错误.故选A.5.A 【解题思路】由图可知,L1、L2并联,开关K和L3并联,开关K的闭合会使L3短路,故A正确.6.C【解题思路】电阻的值与电阻率ρ成正比,与物体的长度L成正比,与物体的横截面积S成反比.材料、横截面积相同的两电阻丝,电阻率和横截面积都相同,而a的长度大于b,故a的电阻值大于b的电阻值.7.A 【解题思路】A中,只闭合S1时,排气扇单独工作,只闭合S2,S3接1时,L1单独工作,只闭合S2,S3接2时,L2单独工作,A符合题意;B中,同时闭合S2、S3时,两灯同时工作,B不符合题意;C中,排气扇不能单独工作,只闭合S3时,两灯同时工作,C不符合题意;D中,只闭合S1时,排气扇单独工作,闭合S2,S3接2时,两灯同时工作,D不符合题意.8.C 【解题思路】电路中的两只灯泡并联,当开关S1闭合,S2断开时,电流表测量的是通过L1的电流,当S1、S2闭合时,电流表测量的是并联电路中通过L1、L2的总电流.故当S2断开时,电流表示数的变化值就是通过L2所在支路的电流,故通过L2的电流是0.5 A,通过L1的电流是0.7 A,C正确.9.A 【解题思路】两灯并联,电流表A1测量通过灯L2的电流,电流表A2测量干路电流,A正确.10.B 【解题思路】两灯泡串联,电压表与L2并联,测量的是L2两端的电压,A错误,B正确;若L1短路,只有L2接入电路中,电压表测量的是L2两端的电压,也是电源电压,C错误;若L2短路,电压表也被短路,电压表的读数是零,D错误.11.【参考答案】并联串联12.【参考答案】L2L1【解题思路】由题图可知两灯泡串联,电压表V测灯泡L2两端的电压,电压表V1测灯泡L1两端的电压. 13.【参考答案】 2.2 3.8 6【解题思路】当开关闭合时,两灯泡串联,电压表并联在L1两端,故L1两端的电压为2.2 V;由串联电路中的电压规律可知,L2两端的电压为6 V-2.2 V=3.8 V;当开关断开时,电压表与电源相连,示数近似为6 V.14.【参考答案】(1)a是电压表,b是电压表,c是电流表(2)串【解题思路】该题的易错点在于b容易填成电流表,如果b填成电流表,则L2被短路,不发光,故b只能填电压表,那么两个灯泡就组成串联电路.15.【参考答案】电流表示数的大小转换法电阻的大小与导体横截面积的关系【解题思路】当电阻较大时,通过的电流较小,我们可以通过电流表示数的大小比较合金线电阻的大小,这种方法叫转换法.16.【参考答案】如图所示17.【参考答案】(1)如图所示(2)如图所示【解题思路】(1)由题意可知,小灯泡与电动机并联,电流表与小灯泡串联,电压表与小灯泡并联,开关位于干路;(2)从电源的正极出发,经开关后分支,一支经电动机,另一支经小灯泡、电流表后汇合回到电源的负极,电压表并联在小灯泡两端,由小灯泡的铭牌可知电压表的量程为0~3 V,电流表的量程为0~0.6 A.18.【参考答案】(1)C(2)如图1(或图2)所示A(或B)(3)I C=I A+I B更换不同规格的灯泡再次进行实验(4)如图3所示19.【参考答案】(1)6不同(2)L1短路(或L2断路,合理即可) (3)不能电压表指针将反向偏转(4)仅由一组实验数据得出结论,具有偶然性换用不同规格的小灯泡,重复进行实验,测出多组数据20.【参考答案】(1)A D (2)材料(3)小【解题思路】(1)若要探究导体的电阻大小与导体的横截面积的关系,要保持其他变量不变,选择长度、材料都相同的电阻丝A、D进行实验.(2)电阻丝C、F的长度和横截面积都相同,材料不同,易得是探究导体的电阻大小与导体材料的关系.21.【参考答案】(1)如图所示(2)实验步骤:①按照电路图连接电路.②闭合开关,调节滑动变阻器滑片P到适当位置,观察电流表A1、A2的示数,分别用I A和I B表示,并将I A和I B 的数据记录在表格中.③改变滑动变阻器滑片P的位置,读出电流表A1、A2的示数I A和I B,并记录在表格中.④仿照步骤③,再改变四次滑动变阻器滑片P的位置,并将对应的电流表A1、A2的示数I A和I B记录在表格中.(3)实验数据记录表:I A/AI B/A。
