当前位置：文档之家 › 挤出机常识与工艺温度螺杆 ppt课件

挤出机常识与工艺温度螺杆 ppt课件

  • 格式：ppt
  • 大小：199.50 KB
  • 文档页数：14

下载文档原格式

  / 14

合集下载

挤出机成型工艺专题培训课件

挤出机成型工艺专题培训课件
挤出机操作规程领悟； 生产线开启关闭及调节能力； 应急处理能力； 工艺参数设定能力； 牵引装置调试能力； 方法能力； 社会能力；
7
知识目标：
材料及加工工艺及参数设定； 生产线开机调试步骤； 学习挤出机开启和关闭的方法及应急处理； 生产线调节方法； 辅机系统认识；
16
物料特性
17
温度设定及考虑相关因素
挤出速度 物料特性 还有？
18
工作特性
19
看看影响
20
简单计算
简单判断
21
产量是挤出机与口模共同作用结果
22
辅机系统认识
23
看一条线吧:
1. SJ180X25单螺杆挤出机:
螺杆直径：Ф180mm； 长径比：25：1； 螺杆材料：38CrMoALA,氮化处理，HV950－1050，硬度高，耐腐蚀； 铸铝加热器，强制风冷却； 主电机功率：90kw，变频控制调速； 齿轮为硬齿面，轴承为进口SKF，转速25－120rpm; 低压电器为法国施耐德产品，温控表为日本通道表。
一般情况下，二区温度应是造粒最高温度，一区比二区 温度低10℃左右，三区、四区温度与二区基本相同，从五区 开始直至机头按5~10℃的梯度逐渐降低。
26
加工PVC温度设定一个例子
• 挤出机转速一般控制在10-40 rpm • 配方要考虑温度、剪切强度、停留时间等 • 别的材料呢？要学会自己去找资料喔
止漏料。 （6）检查加料斗，不得有异物存在，尤其是金属和其它坚硬杂物。 （7）清理操作现场，保持主机、辅机、操作台及相关物品有序整洁。 （8）整机各部位都达到预设温度后，稳定30分钟左右再投料试车。 （9）启动运转设备，速度由慢到快，检查运转是否正常，观察仪表工作状

双螺杆挤出实验课件ppt

双螺杆挤出实验课件ppt
取样规范
在取样分析时，要按照规定的取样点进行取样，保证样品 的代表性。同时要注意取样工具的清洁卫生，避免样品污 染。
参数控制
在调整双螺杆挤出机的参数时，要注意控制转速、温度、 压力等参数的变化范围，避免物料过度加热或压力过高导 致设备损坏或安全事故。
数据记录
实验过程中要及时记录各项数据，保证数据的准确性和完 整性。同时要对数据进行合理分析和解释，为实验结果评 估提供可靠的依据。
实验感想
通过实验，我对双螺杆挤出机的操作有了更深入的了解，认识到塑 料制品的生产过程和工艺特点。
实验不足与改进方案
实验不足
在实验过程中，我发现自己对双螺杆挤出机的操作还不够熟 练，需要进一步提高实验技能。
改进方案
多参加实验课程和培训，加强实践操作能力，提高对双螺杆 挤出机的认识和理解。
实验未来发展与展望
实验设备与材料介绍
01
02
03
双螺杆挤出机
由两个反向旋转的螺杆组 成，螺杆直径、长度、转 速等参数对实验结果有重 要影响。
实验材料
根据实验要求选择不同的 材料，如塑料、橡胶、食 品等。
辅助设备
包括喂料装置、加热冷却 系统、压力控制系统等。
02
实验操作流程
实验操作步骤详解
准备工作
熟悉实验原理和操作流程 ，准备好实验器材和试剂 。
取样分析
在实验过程中，定期取样分析物料 的性能，如密度、粘度、分子量等 。
实验操作步骤详解
记录数据
详细记录实验数据，包括物料的 流量、温度、压力、性能等参数 。
清洗机器
实验结束后，清洗双螺杆挤出机 和实验器具，整理实验现场。
实验操作注意事项
注意安全
双螺杆挤出机操作过程中有一定的危险性，操作人员必须 熟悉实验流程和设备操作方法，遵守安全规定。

《挤出工艺讲课用》PPT课件

《挤出工艺讲课用》PPT课件

预混的目的
塑料预混的设备 塑料预混的设备主要有高速混合机和中速混合机
加料：当塑料预混后，配好的料子就因为自重的原因落入料斗中， 通过料斗中的输送螺杆进入双螺杆挤出机中。
3、塑料中，用于注射成型的树脂分子量应小些，用于挤出成型的树脂分子量可大 些，用于吹塑成型的树脂分子量可适中。
4、橡胶工业中常用门尼粘度表征材料的流动性，塑料工业中常用熔融指数或流动 长度表征塑料的流动性，其实也是作为最简单的方法用来判断材料相对分子量的 大小。一般橡胶的门尼粘度值大，表示流动阻力大，相对分子量高；塑料的熔融 指数大，表示流动性好，相对分子量小。
挤出工艺简介 内容简介： 挤出成型是借助螺杆的挤压作用,使塑化均匀的塑料强 行通过机头成为的连续制品，如管、板、丝、条、薄 膜、电线电缆等。挤出成型是塑料成型加工中重要方
法之一。 适用的树脂材料： 绝大部分热塑性塑料及部分热固性塑料，如PVC、PS、 ABS、PC、PE、PP、PA、丙烯酸树脂、环氧树脂、酚 醛树脂及密胺树脂等
剪切速率/ s-1 100-101 5X101-5X102 5X102-103 101-103
加工方法 压延 纺丝 注射
剪切速率/ s-1 5X101-5X102 102-105 103-105
（三）配合剂的影响
对流动性影响较显著的配合剂有两大类
填充补强材料
软化增塑材料
碳酸钙，赤泥，陶土， 高岭土，碳黑、短纤维等
• 双螺杆挤出机的结构
1、双螺杆挤出机主要由传动系统、加料系 统、塑化系统、加热与冷却系统、控制系统 等组成。
2、挤出系统主要由料筒、螺杆、多孔板和 过滤网组成。
（二）双螺杆挤出的特点
双螺杆挤出设备和流程
• 挤出过程： 预混——加料——在螺杆中熔融塑化——机头口模挤出——冷却——牵引—— 切割——包装

挤出工艺简介课件

挤出工艺简介课件

挤出工艺在智能制造领域的应用前景
随着智能制造的不断发展，挤出工艺 在智能制造领域的应用前景越来越广 阔。通过引入智能化技术，可以实现 自动化控制、在线监测、远程维护等 功能，提高生产效率和产品质量。
VS
未来，挤出工艺在智能制造领域的应 用将更加广泛，需要加强技术研发和 产业合作，推动智能制造产业的快速 发展。
压力参数
压力控制
压力是挤出工艺中的另一个关键参数。它影响材料的流 动和塑化效果，以及产品的密度和尺寸精度。压力过低 可能导致塑化不良或产品缺陷；压力过高则可能导致材 料分解或设备损坏。
压力波动
压力波动对产品质量和设备稳定性有很大影响。保持压 力稳定是提高产品质量和延长设备使用寿命的重要措施 。
速度参数
挤出工艺简介
目录
• 挤出工艺概述 • 挤出机的基本结构 • 挤出工艺流程 • 挤出工艺参数 • 挤出工艺的发展趋势与未来展望
01
挤出工艺概述
挤出工艺的定义
挤出工艺是一种塑料加工技术，通过 加热和加压，将塑料原料从挤出机口 模中挤出成连续的型材或管材。
该工艺涉及将塑料原料加入挤出机， 经过加热、熔融、混合、塑化等过程 ，最后通过口模形成所需形状的制品 。
输送速度控制
根据生产需求和设备性能，调整输送 速度，确保原材料能够稳定、均匀地 进入下一道工序。
原材料的加热与塑化
加热方式选择
根据原材料的特性和工艺要求，选择合 适的加热方式，如电热、燃气热、微波 加热等。
VS
塑化效果评估
通过检测塑化后的原材料流动性和外观， 评估塑化效果是否达到工艺要求。
原材料的计量与混合
高分子材料挤出工艺的发展趋势包括提高生产效率、降低能耗、提高制品性能等方面，以满足不断变 化的市场需求。

挤出机常识与工艺(温度、螺杆)教材

挤出机常识与工艺(温度、螺杆)教材

５．均化（料量）段
•
•
A螺杆组合
螺纹块导程渐变小或螺槽渐变小来实现增压，减少背压段长度，同时注意采用单 头螺纹与宽螺棱螺纹来提高排料能力，避免冒料。 B温度设定， 以适当降低温度，但模头高温利于排料。 在熔融段温度基础上，适当降低温度，其原则：根据带光泽降度而定
• • •
五、转速问题：
•
• • • • • • • •
三、螺杆排列及其工艺设定
①螺杆的分段及其功能
• • • • • • • • （1）螺杆一般分：输送段、熔融段、混炼段、排气段、均化段5个段。 1、输送段，输送物料，防止溢料。 2、熔融段，此段通过热传递和摩擦剪切，使物料充分熔融和均化。 3、混炼段，使物料组分尺寸进一步细化与均匀，形成理想的结构， 具分布性与分散性混合功能。 4、排气段，排出水汽、低分子量物质等杂质。 5、均化（计量）段，输送和增压，建立一定压力，使模口处物料有 一定的致密度，同时进一步混合，最终达到顺利挤出造粒的目的。 （2）分布（分配）与分散混合之段别 1、分布混合，使熔体分割与重组，使各组分空间分布均匀，主要通过 分离，拉伸（压缩与膨胀交替产生）、扭曲、流体活动重新取向等应力 作用下置换流动而实现。 2、分散混合，使组分破碎成微粒或使不相容的两组分分散相尺寸达至 要求范围，主靠剪切压力和接伸应力实现。
•
②输送元件，螺纹式的
• 表示法：如“56/56”输送块，前一个”56”指导程为56MM,后一 个”56”指长度为56MM。 • 大导程，指螺距为1.5D~2D • 小导程，指螺距为0.4D左右。 • 其使用规律：随着导程增加，螺杆挤出量增加，物料停留时间减少， 混合效果降低。 • A、选用大导程螺纹的场合，以输送为主的场合，利于提高产量；热 敏性聚合物，缩短停留时间，减少降解；排气处，选用（也有选用浅 槽），增大表面积，利于排气，挥发等。 • B、选用中导程螺纹场合，以混合为主的场合，具不同的工作段逐渐 缩小的组合，用于输送和增压。 • C、选取用小导程螺纹的场合，为一般是组合上逐渐减小，用于输送 段和均化计量段，起到增压，提高熔融；提高混合物化程度及挤出稳 定。

《挤出成型技术》课件

《挤出成型技术》课件
模具结构设计
根据制品形状和尺寸进行结构设计，确保制品成型质量、提高生产 效率。
冷却系统
设计合理的冷却系统，控制模具温度，减小制品成型后的收缩率。
挤出成型设备的操作与维护
01
操作规程
制定严格的设备操作规程，确保 操作人员熟悉设备性能和安全操 作要求。
维护保养
02
03
故障排除
定期对设备进行维护保养，检查 各部件磨损情况，及时更换易损 件。
高分子材料在挤出成型技术中的优势在于其可塑性强、加工温度低、成型周期短 等，使得制品具有轻量化、高强度、耐腐蚀等优良性能。同时，高分子材料在挤 出成型过程中易于实现自动化和智能化生产，提高了生产效率和产品质量。
新型挤出成型技术的研发与推广
随着科技的不断发展，新型挤出成型技术不断涌现，如微孔塑料挤出技术、异型截面管材挤出技术、 反应挤出技术等。这些新型技术的研发和应用，极大地丰富了挤出成型制品的种类和性能，满足了不 同领域的需求。
挤出成型技术的应用领域
挤出成型技术广泛应用于塑料加工行业，如管材、型材、薄膜、板材等产品的生产 。
除了塑料加工行业，挤出成型技术还应用于橡胶、陶瓷、玻璃纤维等材料的加工。
随着科技的发展，挤出成型技术的应用领域不断扩大，如3D打印技术的出现，使得 挤出成型技术也可以用于制造个性化的定制产品。
02
挤出成型设备
挤出成型工艺的控制要素
温度控制
温度是挤出成型工艺的重要控制要素之一，包括 机筒温度、模具温度等。温度的控制直接影响着 塑料的塑化和产品质量。
速度控制
速度控制包括挤出速度、注射速度等，它影响着 产品的产量和质量。合理地调整速度参数，可以 提高生产效率和产品质量。
压力控制
压力也是挤出成型工艺的重要控制要素之一，包 括挤出压力、注射压力等。压力的控制对于塑料 的流动性和产品的致密性至关重要。

《挤出工艺讲课用》课件


挤出工艺的应用展望
塑料包装材料 应用
探索塑料包装材料在 食品、医疗等领域的 广泛应用，满足人们 的需求。
人造板材加工 应用
了解人造板材挤出工 艺的加工特点，以及 用于家具、装饰等领 域。
生物质能源材 料应用
探索挤出工艺在生物 质能源材料领域的应 用，推动可再生能源 的发展。
未来发展方向 和创新机会
全球产业布局和市场前景
挤出工艺的全球产业布局和市场前景将带来更大的机遇和挑战。
挤出工艺的案例分析
1 塑料袋生产线
通过挤出工艺生产高品质的塑料袋，满足不同行业的包装需求。
2 PVC管材生产线
应用挤出工艺生产优质的PVC管材，用于建筑、电力等领域。
3 电缆绝缘材料生产线
利用高效的挤出工艺生产优质电缆绝缘材料，确保电力传输的安全可靠。
挤出工艺的过程
1
输送系统
将塑料颗粒输送到挤出机螺杆中。
加热和融合
2
通过电加热将塑料颗粒融化，并与其他
添加剂混合均匀。
3
模头结构和温度控制
根据产品要求，选择合适的模头结构，
挤出速度和拉伸速度
4
并进行温度控制。
控制挤出速度和拉伸速度，实现产品的 均匀挤出和拉伸。
产品特性与改进方法
塑料膜、片和薄板
探索塑料膜、片和薄板的特性， 以及改进方法，实现更高的质量 和可持续性。
《挤出工艺讲课用》PPT 课件
探索挤出工艺的奇妙世界！本课件将为您解析挤出工艺的定义、原理、应用 以及其发展趋势，让您对这一领域有全面的了解。
什么通过模头挤出加工成连续型材的技术。
原理
通过融化塑料颗粒，利用螺杆的推动，将熔化的塑料挤出成型。
应用

双螺杆挤出实验课件ppt

双螺杆挤出实验课件
目 录
• 双螺杆挤出机简介 • 双螺杆挤出实验准备 • 双螺杆挤出实验操作 • 双螺杆挤出实验结果分析 • 双螺杆挤出实验总结与展望
01
双螺杆挤出机简介
双螺杆挤出机的定义
01
双螺杆挤出机是一种通过旋转的 螺杆将物料输送、压缩、熔融， 并最终挤出的设备。
02
它广泛应用于塑料、橡胶、食品 等行业的加工，清理 实验现场，整理实验数据 。
实验操作技巧
1 2
参数调整
根据实验需求，合理调整双螺杆挤出机的转速、 温度、压力等参数，以达到最佳的挤出效果。
观察与记录
在实验过程中，要时刻观察双螺杆挤出机的运行 状态，准确记录各项数据，以便后续分析。
3
安全操作
确保在操作过程中遵守安全规定，避免发生意外 事故。
回归分析
利用回归分析方法，建立双螺杆挤出 过程的数学模型，以预测不同工况下 的性能参数。
对比分析
将实验结果与理论模型进行对比，验 证模型的准确性和适用性。
因素分析
通过单因素或多因素方差分析，研究 不同因素对双螺杆挤出过程的影响程 度和交互作用。
实验结果误差分析
测量误差 由于温度、压力和扭矩等参数的 测量存在一定的误差，因此需要 进行误差分析以评估测量精度。
。此外，我们还发现双螺杆挤出机的压力和温度分布对产品质量和生产
效率有显著影响。
03
实验结论
通过本次实验，我们深入了解了双螺杆挤出机的性能特性，为其在实际
生产中的应用提供了有力支持。
实验不足与改进
实验操作问题
在实验过程中，由于操作不熟练 ，导致部分数据出现异常。未来 应加强对实验人员的培训，提高
操作水平。

挤出工艺简介ppt课件

挤出成型相关工艺 及产品设计简介
1
挤出成型简介
挤出成型一般用于热塑性塑料的管材、棒材、 板材、薄膜、线材等连续型材的生产，所得到的 塑件均具有稳定的截面形状。
粉状和粒状
预热和干燥
挤出机加热
开动螺杆
加料 调整
牵引
冷却
定型
卷取（切割）
后处理
挤出成型工艺流程图
挤出成型
成品
2
挤出工艺示意图
3
挤出成型原理和特点
• 挤出挤出过程中的温差和温度波动，都会影 响塑件的质量，使塑件产生残余应力，各点强 度不均匀，表面灰暗无光。
10
2．压力
• 在挤出过程中，由于塑料流动的阻力、螺 杆槽深度的变化、过滤板、过滤网和口模产生 阻碍等原因，在塑料内部形成一定的压力，而 这种压力是塑料经历物理状态变化而达到均匀 密实的重要条件。
6
2．挤出成型阶段
• 均匀塑化的塑料熔体随螺杆的旋转向 料筒前端移动，在螺杆的旋转挤压作用 下，通过一定形状的口模而获得与口模 形状一致的型材。
7
3．定型冷却阶段
• 塑件离开机头口模后，首先通过定型 装置和冷却装置，使其冷却变硬而定型。 在大多数情况下，定型和冷却是同时进 行的，只有在挤出各种管材和棒材时， 才有一个独立的定型过程。
12
4．牵引速度
• 从机头和口模中挤出的成型塑件，在 牵引力作用下将会发生拉伸取向，拉伸 取向程度越高，塑件沿取向方位上的拉 伸强度也越大，但冷却后长度收缩也大。 通常，牵引速度可与挤出速度相当，两 者的比值称为牵引比，一般应略大于1。
13
挤出成型产品设计要点
请做过挤出成型产品的同仁现身说法。传 授宝贵经验。
14
Hale Waihona Puke • 压力随时间的变化也会产生周期性波动，对 塑件质量有不利的影响，如局部疏松、表面不 平、弯曲等。为了减小压力波动，应合理控制 螺杆转速，保证加热和冷却装置的温控精度。

挤出机常识与工艺(温度、螺杆)

大大提高混炼效果的作用。 B、角度，一般有“30°、45 ° 、60 ° 、90 °”之分，其作用与效果: a、正向时，增大交错角，将降低输送能力，延长停留时间，提高混炼效果，但越易漏流。对于分
布混合与分散混合而言，分布混合随着角度大而更加有效，分散混合在角度45。时最好，其次是 30。，最差是 60。。 b、反向时，增大角度，将减少聚合物之有效限制，但越易漏流。 C、螺棱宽度一般有7mm、11mm、11.2mm、14mm、 19mm等等，这是衡量剪切大小和混合大小 的一个最重要参数之一，宽度越大剪切越大混合越小；宽度越小剪切越小混合越大。对于分布混合 与分散混合而言，分布混合，随宽度增大而有效性减少，分散混合随宽度增而有效性增大；宽度越 小，物料轴向有效流量和径向有效流量之比随之增大。 D、头数，一般单头、双头、三头。其作用效果： a、正向时，头数越少，挤出输送能力越大，扭矩越大，混合特性也越优，但剪切作用越少。 b、反向时，头数越少，挤出输送能力越小，混合特性越优。 c、二头螺纹可主来挤塑，受热均匀且又是短，自洁性能好（常用的）。 d、三头螺纹，能灵活选择物料在机角的压力和温度分布，加纤稳定，排气表面更新效果好，但产 量低。 “M”系列：齿形状，主要起到搅乱料流，能使物料加速均化。齿越多混合越强。——但使用时注 意，高剪切的破坏性。(表示法，如国内和台湾地区的“M80”、 “ＷＰ”的ＳＭＥ４５／４５、 “ＢＥＲＳＴＤＲＦＦ”的ＺＢ４５／３／１１)
四、螺杆各段螺杆排布与温度设定
1、塑料的物理变化特性及温度设定原则：
⑴塑料的物理变化特性： A非结晶性塑料 随温度逐渐升高有三个物态特性如：
高弹态
粘流态
Tg
Tf
Td
(玻璃化温度) （ 熔融温度） （分解温度）
其熔融在剪切流动引起粘性耗散下进行。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

挤出机常识与工艺温度螺杆
•
1、“D”为直径，衡量产量大小的一个重要参数。
•
2、“L/D”，指长度与直径的比例，直接影响到塑化度，是衡量
用途的标志，一般塑料改性，用30-40左右，常用36：1或30：1。
•
3、“H”，螺槽深度，指其容料空间之大小。
•
4、“e”螺棱厚度，工艺上体现在剪切之大小。
•
5、“6”螺杆与机筒之间隙，挤出机质量的一个重要参数，一般
大大提高混炼效果的作用。 • B、角度，一般有“30°、45 ° 、60 ° 、90 °”之分，其作用与效果: • a、正向时，增大交错角，将降低输送能力，延长停留时间，提高混炼效果，但越易漏流。对于分
布混合与分散混合而言，分布混合随着角度大而更加有效，分散混合在角度45。时最好，其次是 30。，最差是 60。。 • b、反向时，增大角度，将减少聚合物之有效限制，但越易漏流。 • C、螺棱宽度一般有7mm、11mm、11.2mm、14mm、 19mm等等，这是衡量剪切大小和混合大小 的一个最重要参数之一，宽度越大剪切越大混合越小；宽度越小剪切越小混合越大。对于分布混合 与分散混合而言，分布混合，随宽度增大而有效性减少，分散混合随宽度增而有效性增大；宽度越 小，物料轴向有效流量和径向有效流量之比随之增大。 • D、头数，一般单头、双头、三头。其作用效果： • a、正向时，头数越少，挤出输送能力越大，扭矩越大，混合特性也越优，但剪切作用越少。 • b、反向时，头数越少，挤出输送能力越小，混合特性越优。 • c、二头螺纹可主来挤塑，受热均匀且又是短，自洁性能好（常用的）。 • d、三头螺纹，能灵活选择物料在机角的压力和温度分布，加纤稳定，排气表面更新效果好，但 产量低。 • “M”系列：齿形状，主要起到搅乱料流，能使物料加速均化。齿越多混合越强。——但使用时注 意，高剪切的破坏性。(表示法，如国内和台湾地区的“M80”、 “ＷＰ”的ＳＭＥ４５／４５、 “ＢＥＲＳＴＤＲＦＦ”的ＺＢ４５／３／１１)
•
Tm Td
• (熔融温度) （分解温度）
其熔融经历：固态床的形成、破裂、形成大量颗粒漂浮于熔体中，后逐渐融化。
挤出机常识与工艺温度螺杆
• ①共混合金各组分熔点及其比列：以共混组分熔点为依据， 以连续相熔点为调整范围。
• ②塑料的热性能，如熔融吸热放热、热降解历程及热氧化 难易。
• ③塑料各组分熔点范围内，流动性能及形态变化。 • 如PC/ABS（6：4），PC：熔点230度左右，分解点350
度左右；ABS：熔点180~190度左右，分解点245-290度 左右——因此PC/ABS加工温度230-250度——考虑到其 他助剂，如相容剂，润滑剂的热稳定性等等
•
5、均化（计量）段，输送和增压，建立一定压力，使模口处物料有
一定的致密度，同时进一步混合，最终达到顺利挤出造粒的目的。
•
（2）分布（分配）与分散混合之段别
•
1、分布混合，使熔体分割与重组，使各组分空间分布均匀，主要通过
分离，拉伸（压缩与膨胀交替产生）、扭曲、流体活动重新取向等应力
作用下置换流动而实现。
•
2、分散混合，使组分破碎成微粒或使不相容的两组分分散相尺寸达至
要求范围，主靠剪切压力和接伸应力实现。
挤出机常识与工艺温度螺杆
• 表示法：如“56/56”输送块，前一个”56”指导程为56MM,后一 个”56”指长度为56MM。
• 大导程，指螺距为1.5D~2D • 小导程，指螺距为0.4D左右。 • 其使用规律：随着导程增加，螺杆挤出量增加，物料停留时间减少，
在0.3-2mm，越过5mm挤出机是警介线。
•
6、“N”主机转速，指其最高值，指一个加工调整范围，极大影
响产量及中高低速之划分。（国产机一般500-600r/min）
•
（如：max:600r/min，低速： 230-240r/min 、中速350r/min 、
高速450-600r/min。
•
7、“P”，电机功率及加热功率。
挤出机常识与工艺温度螺杆
• “K”系列 • 表示法：如K45/5/56”，属于剪切块，带“Ｋ”指片状剪切块，“４５”指片拼成的角度，“５”指
共有５片， ”56”指长度为56MM ，螺棱宽度为56/5=11.2mm ），其参数： • A、方向，有正向和反向——反向，对物料的输送有阻碍作用，起到延长时间，提高填充增大压力，
挤出机常识与工艺温度螺杆
• 1、塑料的物理变化特性及温度设定原则：
• ⑴塑料的物理变化特性： • A非结晶性塑料 • 随温度逐渐升高有三个物态特性如：
•
高弹态
粘流态
•
Tg
Tf
Td
• (玻璃化温度) （ 熔融温度） （分解温度）
• 其熔融在剪切流动引起粘性耗散下进行。
• B结晶性塑料，
• 随温度逐渐升高有二个物态特性，且变化都较为突然如：
挤出机常识与工艺温度螺杆
•
（1）螺杆一般分：输送段、熔融段、混炼段、排气段、均化段5个段。
•
1、输剪切，使物料充分熔融和均化。
•
3、混炼段，使物料组分尺寸进一步细化与均匀，形成理想的结构，
具分布性与分散性混合功能。
•
4、排气段，排出水汽、低分子量物质等杂质。
混合效果降低。 • A、选用大导程螺纹的场合，以输送为主的场合，利于提高产量；热
敏性聚合物，缩短停留时间，减少降解；排气处，选用（也有选用浅 槽），增大表面积，利于排气，挥发等。 • B、选用中导程螺纹场合，以混合为主的场合，具不同的工作段逐渐 缩小的组合，用于输送和增压。 • C、选取用小导程螺纹的场合，为一般是组合上逐渐减小，用于输送 段和均化计量段，起到增压，提高熔融；提高混合物化程度及挤出稳 定。
挤出机常识与工艺温度螺 杆
一.挤出机分类

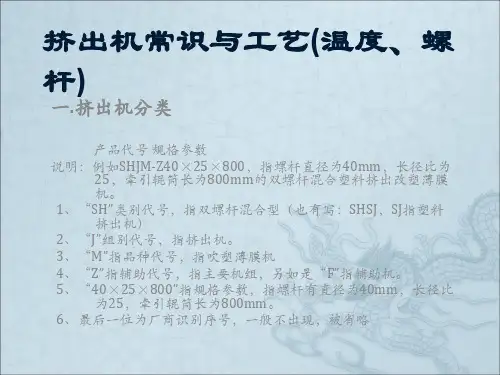

产品代号 规格参数 说明：例如SHJM-Z40×25×800，指螺杆直径为40mm，长径比
为25，牵引辊筒长为800mm的双螺杆混合塑料挤出改塑薄 膜机。 1、“SH”类别代号，指双螺杆混合型（也有写：SHSJ，SJ指塑 料挤出机） 2、“J”组别代号，指挤出机。 3、“M”指品种代号，指吹塑薄膜机 4、“Z”指辅助代号，指主要机组，另如是“F”指辅助机。 5、“40×25×800”指规格参数，指螺杆有直径为40mm，长径比 为25，牵引辊筒长为800mm。 6、最后一位为厂商识别序号，一般不出现，被省略
