ZW32-12F/T630-20户外交流高压真空分界断路器使用说明书ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。
能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。
二、功能特点自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。
快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。
监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器合分闸。
三、使用环境条件1)海拔高度：≤2000米2)环境温度：户外-30℃~+55℃最高年平均气温20℃最高日平均气温30℃3)相对湿度：95%（25℃）4)抗震能力：地面水平加速度0.3g地面垂直加速度0.15g5）地震烈度：7度6)最大日温差：25℃7)日照强度(风速0.5m/s 时)：0.1W/cm28)最大风速：34m/s 9)最大覆冰厚度：10mm10)安装位置：户外、10kV 架空线路用户责任分界点处。
技术说明产品型号：ZW32-12F/630-20 产品名称：户外智能真空断路器浙江永固输配电设备气有限公司ZW32-12F户外智能真空断路器一、概述ZW32-12F型户外智能真空断路器为额定电压12KV，三相交流50Hz的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用更适合用于城市、农村电网建设改造及频繁操作的场所。
该断路器带有隔离刀闸，有明显的隔离断口，自带PT可供断路器储能及操作电源，内置遥控控制器，有良好的涌流保护、过电流保护及故障瞬动功能和涌流延时功能。
射频遥控在50米内可以准确分合，并能防止误动作。
带有合成零序保护，具有自备操作电源AC220V自备电压回路有高压保险。
与控制器联接可以达到四遥远方通讯、三段式过流保护、三次重合闸以及零序电流保护功能。
故障事件记录并追忆功能。
二、适用工作环境1）安装地点海拔高度不超过1500m。
（超过1500m在工艺上加海拔修正系数）2）周围环境温度最高+40℃，最低-25℃。
3）相对湿度在周围环境温度为+25℃时，日平均相对不超过95%，月平均相对湿度不超过90%。
4）地震烈度不超过8度。
5）风压：不超过700Pa(相当于风速34m/s)；6）振幅：无经常性剧烈震动场所；7）防污染等级Ⅳ级三、执行标准GB11022 《交流开关设备通用技术条件》GB311.7-1989 《高压输变电设备的绝缘配合》DL/T593-1996 《高压开关设备的共用定货技术条件》DL/T402-2007 《高压交流断路器订货技术条件》DL/T403 《12～40.5KV高压真空断路器订货技术条件》ＧＢ5583 《互感器局部放电测量》GB1984 《高压断路器》GB1207 《电压互感器》GB1208 《电流互感器》GB3804－90 《3－63kV交流高压负荷开关》GB/T16927.1 《高压试验技术》GB156-93 《标准电压》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB191 《包装储运标志》DL/T615 《交流高压断路器参数选用导则》DL/T620 《交流电气装置的过电压保护和绝缘配合》SD176-86 《3～500KV交流电力系统金属氧化物避雷器技术条件》DL/T486-2000《交流高压隔离开关接地开关订货技术条件》DL/T813-2002《12KV高压交流重合器技术协议》DL/T5222-2005《导体和电器选择设计技术规定》DL/T726-2002 《电力用电压互感器订货技术条件》四、ZW32-12F户外高压真空开关主要技术特征真空断路器1.同型号真空断路器所配用的真空灭弧室，其安装方式、端部联结方式及联结尺寸全部统一，完全保证了真空灭弧室的互换性。
RVB 型户外真空断路器安装使用手册温州罗克维电气有限公司产品概述本产品为RVB-40.5户外真空断路器，操作机构为RM40BN 弹簧储能操作机构。
极柱装配■ 极柱装配由三相极柱和一个共用的机构箱组成 ■ 真空灭弧室内嵌于环氧树脂，成为一个固封极柱 ■ 三相极柱安装在一个共用的机构箱上 ■ 三相极柱由连杆相互连接并连接至操作机构 ■ 简化设计－减少备件 1 上出线端 2 绝缘护套 3 真空灭弧室 4 绝缘拉杆 5 下出线端 6 导电杆 7 硅橡胶外套断路器整体外型 本产品为三相独立极柱断路器。
断路器由三个主要部分组成 ■ 极柱装配 ■ 操作机构箱 ■ 电气控制箱 ■ 安装支架操作机构箱内部视图(不同项目可能有所差异)货物标识一般情况下，断路器在运输过程中处于分闸状态。
安装支架作为产品附件单独包装。
每个包装箱的两侧印有包装标识。
包装标识包括包装箱编号，毛重等信息。
此外，包装箱外侧还印有图示的标识，当对产品进行吊装时请遵循包装箱外侧的标识。
如下图朝上易碎禁止叠堆保持干燥禁止热源禁止翻滚随货文件如下文件和产品一同包装在包装箱内：■安装维护手册■出厂检验报告■项目图纸■包装清单包装与运输(见图)断路器应该在包装正确的情况下进行运输。
运输时应注意如下事项：■确保包装箱不要放置在潮湿或浸水区域。
■不要将断路器叠加堆放。
吊装在起吊包装箱之前，请核对包装箱上的包装信息，如起吊标识，重量等等。
包装箱吊装应采用配有吊钩和吊索的合适设备进行。
当使用起重机进行吊装时，应采用吊索。
吊装过程中，产品不得剧烈摇晃或坠落。
安装前产品的验收和储存放置在完整包装箱内的断路器必须被储存在室内并避免阳光直晒和雨雪。
断路器出厂后可以存储3个月。
如果需储存更长时间，应拆除包装箱，并将断路器置于干燥洁净的环境条件中。
满足以下要求的场所可以被认为是干燥洁净的环境：■具有封闭的屋顶■坚固，平坦的地面■无粉尘，无腐蚀性物质■相对湿度小于50％■环境温度20℃(±10℃)断路器的验收和储存每批产品在交付验收时应做如下检查：■产品及配件数量，规格要求(核对订单和发货文件)■是否有运输损坏或丢失■任何异常情况应立即通知：罗克维，货代公司和保险公司。

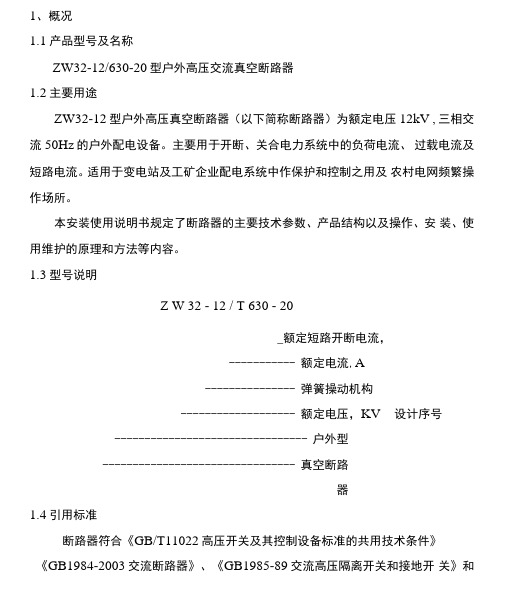

1、概况1.1产品型号及名称ZW32-12/630-20型户外高压交流真空断路器1.2主要用途ZW32-12型户外高压真空断路器（以下简称断路器）为额定电压12kV , 三相交流50Hz的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构以及操作、安装、使用维护的原理和方法等内容。
1.3型号说明Z W 32 - 12 / T 630 - 20_额定短路开断电流，----------- 额定电流,A--------------- 弹簧操动机构------------------- 额定电压，KV 设计序号-------------------------------- 户外型-------------------------------- 真空断路器1.4引用标准断路器符合《GB/T11022高压开关及其控制设备标准的共用技术条件》《GB1984-2003交流断路器》、《GB1985-89交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。
1.5使用环境1.5. 1海拔高度不超过2000米；1.5.2周围空气温度：-45 C〜+65C；日温差：日变化25 C；1. 5. 3风速不大于35m/s1.5.4无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
1・6主要技术参数（见表1）表11.7机械特性（见表2）表22、结构特点2.1该断路器由三相支柱、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树脂固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低，机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，维护更换方便。
该断路器可装隔离开关，三相联动，在隔离开关分闸状态下有明显的可见断口，具备与断路器本体之间的防误联锁，维护方便，安全。
ZW32-12型10kV户外真空断路器技术规范1 范围本技术规范提出了ZW32型真空断路器的技术要求，主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容，供方应保证提供符合国家相关标准规定的产品。
投标人应获得ISO9000（GB/T 19000）资格认证书及国家强制性产品(CCC)认证并取得证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
招标人在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出全面的规定，也未充分引述有关标准和规范的条文，投标人应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
2 引用标准GB1984-2003 高压交流断路器GB3309-1989 高压开关设备常温下的机械试验GB/T5465.2-1996 电气设备用图形符号GB5582-1993 高压电力设备外绝缘污秽等级GB7354-1987 局部放电测量GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T16927.1-1999 高电压试验技术第一部分：一般试验要求DL402-1999 交流高压断路器订货技术条件DL403-2000 12kV～40.5kV高压真空断路器订货技术条件1.2符合标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同要求》 GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下得机械试验》DL/T593《高压开关设备在共同订货技术条件》JB/T3855-2008《高压交流真空断路器》3 使用环境条件周围空气温度上限不超过40℃，下限不超过—45℃；风速不大于35m/s；海拔不高于2000m；地震烈度不超过8度；环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%；安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;污秽等级：Ⅳ级。
20kV户外柱上真空断路器技术规范1范围本技术规范规定了20kV户外柱上真空断路器的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司20kV系统所需的20kV户外柱上真空断路器。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。
2规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 403 12～40.5kV高压真空断路器订货技术条件DL/T 486 交流高压隔离开关订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则Dl/T 884 12kV少维护户外配电开关设备通用技术条件江苏省电力公司苏电生[2002]320号《电力设备交接和预防性试验规程》3使用环境条件3.1 海拔高度1000 m3.2 最高环境温度+ 40 ℃3.3 最低环境温度－25 ℃3.4 日照强度0.1W/cm²（风速：0.5m/s）3.5 最大日温差25K3.6 户内相对湿度日平均值≤95%，月平均值≤90%3.7 最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
zw32-40.5 高压断路器技术参数2018年12月20日zw32-40.5 高压断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32-40.5 高压断路器概述1.1 产品型号、名称、规格ZW 32 -40.5 M /630(1250)-20(31.5)额定短路开断电流（KA）额定电流（A）永磁机构额定电压（KV）设计序号户外真空断路器1.2 产品用途及使用范围、使用条件ZW32-40.5 高压断路器（以下简断路器）为额定电压40.5KV，三相交流50HZ 的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。
1. 3 使用的环境条件a. 海拔高度不超过1000 米；b. 周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c. 风速不大于35m/s；d. 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
2. zw32-40.5 高压断路器结构特征和工作原理2.1 断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。
ZW8-12系列户外高压真空断路器
产品概述：ZW8－12系列户外高压真空断路器(以下简称断路器)用于额定电压12kV，三相交流50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。
该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
断路器可根据用户需要配装隔离开关或防涌流延时保护器等。
断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。
断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。
型号及含义：
使用环境条件
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
主要技术参数：
装配调整后机械特性参数
外形及安装尺寸：。
ZW32-12/630(1250)-20(25)户外交流高压真空断路器安装使用说明书(使用前必须仔细阅读说明书)第一章户外交流高压真空断路器1.1 产品概述ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。
也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。
还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。
ZW32-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。
可配置隔离刀闸，具备明显断开点，维护方便、安全。
本产品符合以下标准及规范：GB1984 《交流高压断路器》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》DL/T593 《高压开关设备的共用订货技术条件》DL/T402 《交流高压断路器订货技术条件》1.2 型号含义例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。
1.3 工作条件本产品适用于以下工作条件：a、周围空气温度：-40℃~+85℃；B、海拨高度：不超过2500m；c、相对湿度：日平均不大于95%，月平均不大于90%；d、风压：不超过700Pa（相当于风速34m/s）；e、空气污秽程度：按GB5582规定为IV级；F、地震烈度：不超过8度。
1.4 附加其它装置后主要性能1.4.1 可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具有可靠的机构联锁，具有防误操作功能。
1.4.2 可加装外置电子PT，使断路器具有操作电源和具有防涌流，过流保护，就近遥控控制功能。
1.4.3 可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。
F Z W 32- 12 / 630-20
额定短时耐受电流kA 额定电流(A)额定电压(kV)设计序号户外真空式
负荷开关
概述
FZW32-12/T630-20户外高压交流真空隔离负荷开关是我公司引进技术开发的新一代高压电器产品，各项技术性能指标符合GB/T 3804和IEC标准，适用于户外12kV、三相交流50Hz的供电网络中。
主要技术参数
型号及其含义
FZW32-12
户外高压交流真空隔离负荷开关
106
安装方式及支件示意图
1、单杆侧装
1-接线端子 2-抱箍3-安装架(长支架、短支架)4-负荷开关 5-电线杆 6-电源出线 7-电源进线
外形及安装尺寸
FZW32-12
户外高压交流真空隔离负荷开关
高压电器
107
2、水平安装
1-开关支架部件 2-连接导线
3-负荷开关 4-操纵杆
5-PT(电动操作机构电源) 6-瓷拉棒绝缘子
7-叉形锁铐 8-耐张线夹
1-连接导线
2-负荷开关
3-连接导线
4-瓷拉捧绝缘子
5-叉形锁铐
6-耐张线夹
7-开关支架
8-操纵杆
订货须知
订货时须注明：
1、产品型号、名称、规格、数量；
2、备件的名称、规格及数量等；
3、操作方式是手动还是电动请在订货时注明；
4、安装方式。
FZW32-12
户外高压交流真空隔离负荷开关
108。
户外真空开关技术资料
目录
1 总则
2 使用环境条件
3 技术参数和要求
4 试验
5 供货范围
6 技术资料和图纸交付进度
7 运输要求
8 技术服务
1 户外真空开关范围
本技术协议提出了户外真空开关的技术要求，主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容，供方应保证提供符合本协议的产品。
2 户外真空开关引用标准
GB1984-2003 高压交流断路器
GB3309-1989 高压开关设备常温下的机械试验
GB/T5465.2-1996 电气设备用图形符号
GB5582-1993 高压电力设备外绝缘污秽等级
GB7354-1987 局部放电测量
GB11022-1999 高压开关设备和控制设备标准的共用技术要求
GB/T16927.1-1999 高电压试验技术第一部分：一般试验要求
DL402-1999 交流高压断路器订货技术条件
DL403-2000 12kV～40.5kV户外真空开关订货技术条件
3 户外真空开关使用环境条件
──周围空气温度上限不超过40℃，下限不超过—45℃；
──风速不大于35m/s；
──海拔不高于2000m；
──地震烈度不超过8度；
──环境湿度:月平均相对湿度不大于90%;
日平均相对湿度不大于95%；
──安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;
──污秽等级：Ⅳ级。
4 户外真空开关主要技术参数
4.1断路器技术参数：见表1。
4.2 断路器调整后应达到的机械特性参数：见表2。
表1
名称单位数据
额定电压
kV 12
1min工频耐压、湿耐压42(断口49)、34 雷电冲击耐压（峰值）75（断口85）额定电流 A 630
额定短路开断电流
kA 20
额定短路关合电流（峰值）50 4s额定短时耐受电流20 额定峰值耐受电流50
额定短路开断电流开断次数
次30
机械寿命10000
操作方式手动/电动一体（操作电源
AC/DC220V）
外形尺寸（宽×深×高）mm 700×222×642
安装尺寸mm 760×130
表2
名称单位数据
触头开距
mm 9~11
触头超程 2.5~4
平均分闸速度
m/s 1.2±0.3
平均合闸速度0.6±0.2
合闸弹跳时间
ms ≤2
三极分、合闸同期性≤2
合闸时间20～60 分闸时间16～45 极间中心距mm 240±0.5 每极回路电阻μΩ≤60
合闸时触头压力N 2000±100
5 户外真空开关结构要求
5. 1 断路器外壳采用2mm不锈钢板。
5. 2 断路器装有M12的保护接地装置，并按GB/T5465.2规定标志符号。
5. 3 辅助回路端子和辅助开关的绝缘，应具有不漏电和防潮性能。
5. 4 断路器在长期工作时的温升值应符合GB/T11022的规定。
5. 5 断路器的机械特性参数应符合本标准表2的规定。
5. 6 断路器的机械操作次数：机械操作寿命应达到10000次。
5. 7 断路器应具有20kA的短路开断、50kA短路关合、以及表1规定的额定短路电流的开合能力，同时还应具有异相接地条件下的开断能力。
5. 8 断路器应具有表1规定的短时耐受电流和峰值耐受电流的能力。
5. 9真空灭弧室的真空度应不低于1.33×10-3Pa,储存期不少于15年，并有永久性的出厂编号。
5. 10 断路器及其操动机构的密封应能防雨，并满足GB/T11022防雨试验要求
5. 11 真空灭弧室局部放电量满足GB7354的规定，不大于10pC。
6 其它
断路器配置A、C相保护电流互感器，变比：200-400-630/5精度：3级容量：15V A，机构内配置涌流保护装置及过流线圈，可实现过载及短路保护功能。
断路器线圈供电
7 标志、包装、运输、储存
7.1 标志
7.1.1 铭牌
出厂的每台真空断路器应有铭牌并注明：
1) 制造厂商标和名称；
2) 产品型号和名称；
3) 额定电压（kV）；
4) 额定电流（A）；
5) 额定频率（Hz）；
6) 额定短路开断电流（kA）；
7) 额定峰值耐受电流（kA）；
8) 额定短路持续时间（s）；
9) 额定操作顺序；
10) 总重量；
11) 出厂编号；
12) 制造年月。
7.1.2 真空断路器的真空灭弧室应有明显标志，注明制造厂的厂名和商标、产品型号、制造年月与出厂编号。
4.2 控制器
4.2.1 工作原理及安装
1台柱上监控终端及控制电缆、1台柱上电源变压器及电缆组成。
与断路器开关本体配套，具有检测故障和保护控制功能。
与断路器开关同杆安装，距地面2.5m以上。
4.2.3 控制器操作及参数设置面板
1）控制器应具有完善的防磁、防震、防潮、防雷、防过电压、隔热的措施；
2）控制器配套的户外控制回路电缆需耐高温、防爆晒，不开裂。
采用航空接插件与开关进行连接；
3）控制器的外壳采不锈钢方形，防护等级ＩＰ５４。
四遥远方通信功能，带手持式遥控器功能，三段式过流保护，三次自动重合闸功能，故障事件记录并追忆功能，数码管显示各遥测量。
DB9串口调节，含接口调试软件，不带电池。
7.1.3 产品包装箱标志
包装箱上应注明产品名称、型号、规格、制造单位、收货单位名称和地址、毛重、外形尺寸，并有“向上、怕湿、怕震”“小心轻放”“不准倒置”等明显标志。
7.2 包装
产品应有包装规范，包装应保证产品在运输中不致损坏、变形和部件丢失。
产品在箱内应固定牢靠，不能滚动和窜动。
箱内应装有产品合格证、出厂检验报告单、安装使用说明书和装箱单。
7.3 运输
产品在运输、装卸过程中不准倒置，不得受剧烈震动和碰撞。
7.4 储存
产品应储存在通风、干燥及没有腐蚀性气体的室内，叠摞不超过3件，并定期检查。
8 供货明细
ZW32-12D/630-20 台
七、户外真空开关其它技术要求
7.1 文件资料
供方供货时提供供货范围内所有设备的出厂试验报告、合格证明书、安装运行维护说明书、装箱单、安装图等。
7.2 包装及运输
设备应包装牢固，免受雨淋、腐蚀和振动；
设备包装应能承受大批量搬运、装卸以及长距离空运、陆运运输。
保证设备安全抵达用户现
户外真空开关开关本体外形尺寸示意图如下：
产品的安装示意图如下：
订货方根据需要组织工厂验收、到货验收或进行到货后抽检。
供方应提供必要的协助；
安装施工由订货方组织，如有需要，供货方应提供必要的现场技术指导、调试及培训服务；
现场试验验收应在设备安装、调试完毕，且设备准备投入试运行时进行，验收是在供货方的参加并指导下由订货方完成。
八、户外真空开关项目需求部份
8.1 货物需求及供货范围一览表
表2 货物需求及供货范围一临表
序号产品型号主要参数单位数量
1 户外真空开关额定电流630A
额定短路开断电流20kA
电动操作弹簧机构
带隔离开关、带保护
带PT，
带A、B、C三相CT，CT
变比为200、400、600/5
配智能控制箱，无通讯功
能
套
8.2必备的备品备件、专用工具和仪器仪表供货表
序号名称规格单位数量
1 真空断路器、智能控制箱、
电压互感安装支架（含安
装需用的标准件等附件）
套。
