户外柱上真空断路器精品PPT课件

  • 格式：ppt
  • 大小：12.68 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

柱上真空负荷开关精品PPT课件

柱上真空负荷开关精品PPT课件
分段前停电，60户都停，损失电能20000KWh 分段后，只停20户，损失电能6667KWh 每次可多供电13333KWh,可靠性指标大大提高
可见，分段开关不但能提高效益， 还可大大增强系统运行的灵活性
上一页 下一页 上一5
开关的分类
按灭弧能力分：
灭弧强的：断路器，配网上12kA～20kA，贵
上一页 下一页 上一层
三川电气
2003－06－17
8
国内外开关现存问题
国内开关
国内真空油负荷开关：真空灭弧、变压器油绝缘； 爆炸、漏油、卡死
国内真空空气负荷开关：真空灭弧、空气绝缘； 凝露引起真空泡破裂、卡死
国内真空SF6负荷开关：：真空灭弧、SF6绝缘； 易泄露，有污染
国外开关
10年免维护，价格太贵，国家要求上环保国产开关 真空SF6负荷开关：真空灭弧、SF6绝缘（常压），10或20年免
积木结构设计，满足多种方式操作。
上一页 下一页 上一层
三川电气
2003－06－17
12
柱上真空负荷开关概述2
应用领域
主要用于城网、农网的6kV、10kV架空线路上，作 为分段、分支和联络开关使用，达到架空线路的倒 闸操作、隔离故障的目的。
应用效果
2001.7.10一次通过电科院质检中心检验； 邯郸挂网两年，乐山挂网一年运行良好； 淋雨72小时试验、高低温交替，无凝露； 整机1万次免维护，设计寿命10年； 造价低、价格便宜； 申请了国家专利。
柱上真空负荷开关
营销中心•技术服务部
上一页 下一页 上一层
三川电气
2003－06－17
1
提纲
如何提高配电网供电可靠性 国内外开关现状及发展趋势 三川柱上真空负荷开关概述 三川柱上真空负荷开关的技术特点 三川柱上真空负荷开关的结构及型号 三川柱上真空负荷开关的技术指标

真空断路器运行及维护课件

真空断路器运行及维护课件

08.08.2024
14
3） 操作断路器时操动机构应满足： a. 电磁机构在合闸操作过程中，合闸线圈端子电压、合闸接触
器线圈电压均在合格范围; b. 操动机构箱门关好，栅栏门关好并上锁，脱扣部件均在复归
位置; c. 弹簧机构合闸操作后应自动再次储能。
4） 运行中断路器几种异常操作的规定： a. 电磁机构严禁用手力杠杆或千斤顶的办法带电进行合闸操作; b. 无自由脱扣的机构严禁就地操作; c. 以硅整流作合闸电源的电磁操动机构，如合闸电源不符合部
10
3、断路器的运行、监视、维护和操作
3.1 断路器的投运
3.1.1 新装或大修后的断路器，投运前必须验收合格才能施加运行电 压。 3.1.2 新装断路器的验收项目按《电气装置安装工程及施工验收规范》 及有关规定执行。大修后的验收项目按大修报告执行。
3.2 断路器正常运行的巡视检查
3.2.1 投入电网和处于备用状态的高压断路器必须定期进行巡视检查， 有人值班的变电所站、主电室和发电厂由值班人员负责巡视检查。 无人值班的变电所站、主电室由点检人员按点检计划负责巡视检查。 3.2.2 巡视检查的周期：有人值班的变电所站、主电室和发电厂每天 当班巡视不少于一次，无人值班的变电所站、主电室由具体情况确 定，通常每周不少于2次。
由于真空断路器本身具有结构简单、体积小、重量轻、寿命长、维 护量小和适于频繁操作等特点，所以（真空断路器功能是在电力系统正 常运行和故障情况下开断、闭合各种电流。）
可作为输配电系统配电断路器、厂用电断路器、电炉变压器和高压 电动机频繁操作断路器，还可用来切合电容器组。本次交流以12kV真空 断路器为主要内容来介绍真空断路器运行与维护。
送电操作，应立即断开故障断路器的控制电源，及时采取

《真空断路器》PPT课件

《真空断路器》PPT课件

阴极斑点的数量与电弧电流的大小、阴极材料的熔点和热传导系数有关。材料的熔 点越低，热传导系数越小，每一斑点通导的电流也越小。
随着电弧电流的增大，阴极斑点的 数量也会增加，但每一阴极斑点仍 有自己的等离子区锥体，相邻的锥 体也可能重叠。阴极斑点在阴极表 面不停地运动，通常是由电极中心 向边缘运动。当阴极斑点到达电极 边缘时，等离子区的锥体弯曲，接 着阴极斑点突然消失，而在电极中 心又会出现新的斑点。有时阴极斑 点也会自动分裂产生新的阴极斑点。 这种阴极斑点不断消失、不断产生 且向边缘扩散的真空电弧称为扩散 型真空电弧。
不管触头表面如何平整，微观上看总是凹凸不平的。两触头接触 时只有少数表面突起部分接触，通过电流。接触点的多少和接触面积 的大小与接触压力有关。当触头在真空中开断电流时，随着触头分开， 接触压力减小，接触点的数量和接触面积也随之减少，电流集中在愈 来愈少的少数接触点上，损耗增加，接触点温度急剧升高，出现熔化。 随着触头继续分开，熔化的金属桥被拉长变细并最终断裂产生金属蒸 气。金属蒸气的温度很高，部分原子可能产生热电离，加上触头刚分 离时，间隙距离很短，电场强度很高，阴极表面在高温、强电场的作 用下又会发射出大量电子，并很快发展成温度很高的阴极斑点。而阴 极斑点又会蒸发出新的金属蒸气和发射电子，这样触头间的放电将转 变为自持的真空电弧了。
• 电流老炼是让真空灭弧室多次(几十次到几百次)开合几百安的 交流电流。利用电弧高温去除电极表面一薄层材料，使电极表 面层中的气体、氧化物和杂质同时除去。电流老炼的作用主要 是除气和清洁电极表面，对真空灭弧室开断性能的提高有一定 的改善作用。
二、真空电弧的形态、特性及其熄弧原理 1.真空电弧的形成
• 这三种引起真空击穿的原因并不是孤立的、是相互关联而 又同时发生作用的。许多研究者认为；当真空间隙(电极 间距离)很小时，击穿主要由场致发射引起；真空间隙较大 时，微粒的作用成为击穿的主要原因。而电场的二次发射 造成击穿的可能性极小。

柱上开关(户外真空断路器)

柱上开关(户外真空断路器)
发展过程程
是随科技进步，尤其是通迅、计算机计技的兴起而发展起来，过程分三阶段： 第一阶段：馈线自动化，就地控制，无后台，国外起于上世纪70年代，国内起于上世纪90年代末，用柱上开关等自动化元件组成逻辑 线路，自动本地自动化操作 代表作为：日本东芝公司的重合器与时间-电压型分段器配合模式(VSP5，FZW28前身)
**本文所说断路器均指户外高压柱上断路器，所说负荷开关均指户外高压柱上负荷开关，本文所说开关两种都包含**
灭弧方式：真空灭弧，SF6灭弧，油灭弧（淘汰） 绝缘方式 ：空气绝缘，SF6气体绝缘，复合绝缘，油绝缘（已淘汰） 设计序号：20，28，32，34，43 按所配控制器分为：
a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器 b.电压型负荷开关：可根据两侧线路电压变化来自动分合闸 c.集中型负荷开关：不能主动开断短路电流的断路
柱上开关由带传感器的开关本体+FTU（馈线自动化终端）组成
柱上开关的分类 按开断能力分：
a.断路器：能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。 b.负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。 c.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修 d.柱上熔断器：有于分断短路电流，保护线路
联络开关：双电源环网供电时，在线路一侧失电时，开关能及时合 • 馈线闸自，动保化证的线接路线供方电式，一般由FTU+电压型负荷开关构成(下图L) 也可以不配控制器，单独作为独立的手动分断开关使用
柱上开关的作用
柱上开关： 装于10kV架空配电线路中户外电杆上的开关，用于城郊及农村配
电网中，用于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

真空断路器结构及维护ppt课件

真空断路器结构及维护ppt课件

可靠转换
保证可靠转换
5
合闸回路，辅助开关接点13－14不能 调整辅助开关转动角度，
可靠转换
保证可靠转换
6 电磁铁匝间或层间短路
检查电磁铁阻值
10
电机不停的转
序号 1 2
故障原因及分析
储能后微动开关没切换 微动开关接点粘连
处理办法
调整微动开关位置 修复或更换微动开关
3 离合器上的棘爪卡滞不能复位
检查离合器
1525mm二次回路断线或接线松动检查二次回路分闸线圈匝间短路测量线圈阻值符合同觃格要求hk辅助开关故障检查辅助开关接点及接线10合闸或分闸电磁铁烧坏序号故障原因及分析处理办法因机械故障电磁铁带电时间长烧坏检查机械故障分闸后辅助开关没有联动转至分闸位置可能是机械连接卡涩或松脱调整或紧固辅助开关机械连接辅助开关在合闸后没有联动转至合闸位置可能是机械连接受阻或松脱调整或紧固辅助开关机械连接分闸回路辅助开关接点6364丌能可靠转换调整辅助开关转动角度保证可靠转换合闸回路辅助开关接点1314丌能可靠转换调整辅助开关转动角度保证可靠转换电磁铁匝间或层间短路检查电磁铁阻值11电机不停的转序号故障原因及分析处理办法储能后微动开关没切换调整微动开关位置微动开关接点粘连修复或更换微动开关离合器上的棘爪卡滞丌能复位检查离合器12储能后未给合闸信号就合闸序号故障原因及分析处理办法储能时合闸掣子不滚子支撑角度丌合适调整偏心小轰改变掣子角度闭锁电磁铁不合闸轰的顶杆干涉使轰丌能复位调整到合适位置合闸回路串入其他电信号使电气回路误动作检查控制回路滚子损坏更换滚子储能弹簧掣子损坏更换掣子13手车进不了柜或出不来序号故障原因及分析处理办法断路器在合闸位置使断路器分闸接地开关在合闸位置打开接地开关梅花触头不静触头丌匹配是否推错断路器或安装错误底盘车锁板没打开检查底盘车底盘车接地连锁板变形没有复位修复连锁板要灱活自如14断路器主回路电阻超标序号故障原因及分析处理办法真空灭弧室问题测量真空灭弧室回路电阻若超标则更换真空灭弧室触臂螺丝压力丌够检查紧固所有螺丝管子上端螺丝压力丌够检查紧固所有螺丝软连线导电夹螺丝压力丌够检查紧固所有螺丝测试方法丌正确正确接线测试测试仪器精度丌够更换测试仪器15断路器不储能序号故障原因及分析处理办法储能整流桥坏检测并更换整流桥电机问题检查炭刷是否正常修复或更换炭刷

高压柱上开关讲解

高压柱上开关讲解

二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
技术参数 • 额定电压 12kV • 额定电流 630A • 短时耐受电流(4S) 20kA • 额定峰值耐受电流 50kA • 额定短路关合电流峰值 50kA • 额定短路开断电流 20kA • 额定短路开断电流次数 30次 • 机械寿命 10000次
二、柱上开关 产品介绍
ZW32-12/630-20 户外柱上真空断路器
特点 3. 三相支柱及电流互感器采用进口户外环氧树脂
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
技术信息确认项：
● 出线方式:
1、套管端子出线省略 2、电缆出线；
● 壳体处理形式：1、电泳涂装省略
2、不锈钢
● 电压互感器： 1、不配
2、内置PT 3、外置单PT 4、外置双PT
● 电流互感器： 1、两相
2、三相
4、零序一体式
试验 2.温升试验 3.局部放电试验） 。 5. 真空箱氦检漏系统，使检漏、干燥、充气一步到位。
二、柱上开关 产品介绍
ZW32-12/630-20 户外柱上真空断路器
技术参数 • 额定电压 12kV • 额定电流 630A • 短时耐受电流(4S) 20kA • 额定峰值耐受电流 50kA • 额定短路关合电流峰值 50kA • 额定短路开断电流 20kA • 额定短路开断电流次数 30次 • 机械寿命负荷开关/隔离 10000/3000次
柱上开关
一、概述
12KV户外柱上真空负荷开关
是一种安装在户外12KV架空线路上，能够在回路正常条件下（也 可包括规定的过载条件）下关合、承载和开断电流， 以及在规定的 回路异常条件（如短路）下，在规定的时间内承载电流的机械开关设 备。

10KV配单系统柱上开关详细介绍ppt课件

开关上盖设计有防爆结构，外壳表面经 过特殊工艺处理，具有良好的防腐、防日光 性能。
外壳上有明显“分”、“合”位置指示 标志，以及“自动”和“手动”等指示。
引进东芝技术设计生产
36
真空自动配电开关VSP5（FZW28-12）特点
9、 性能稳定，质量可靠，寿命长。 集日本东芝30多年真空设备的实践结晶，
引进东芝技术设计生产
43
馈线自动化终端
引进东芝技术设计生产
非金属外壳，很好地解决了户外凝露；
44
馈线自动化终端
引进东芝技术设计生产
配套高等级镀金航空接插头，自动化接口可靠；
45
馈线自动化终端
引进东芝技术设计生产
简单、直观、灵活的功能设置
46
馈线自动化终端
引进东芝技术设计生产
1、全密封结构，15年免维护 2、适应宽广的工作环境温度（-40°C~+85 °C ）
产品型号含义及外观照片：
L
34
六氟化硫
15
其他类型柱上开关
SF6断路器
真空断路器 （空气绝缘）
跌落式熔断器
16
开关附件
隔离开关：
ZW20配套的隔离开关
独立的隔离开关 （与FZW28配套）
ZW32配套的隔离开1关7
开关附件
电流互感器（CT）：
外置单相电流互感器（CT） 外置零序保护一体化电流互感器（CT）
31
真空自动配电开关VSP5（FZW28-12）特点
4、来电即合，无压释放，无蓄电池。 开关在线路来电时自动合闸，失电时自
动分闸，不需要蓄电池作操作电源，操作机 构也无需弹簧储能环节，所以可以很方便地 手动进行“分”、“合”闸操作，也能电动 远方遥控操作。

柱上开关培训ppt课件

• 发展过程程
是随科技进步，尤其是通迅、计算机计技的兴起而发展起来，过程分三阶段： 第一阶段：馈线自动化，就地控制，无后台，国外起于上世纪70年代，国内起于上世纪90年代末，用柱上开关等自动化元 件组成逻辑线路，自动本地自动化操作 代表作为：日本东芝公司的重合器与时间-电压型分段器配合模式(VSP5，FZW28前身)
美国Cooper公司的重合器与重合器配合的时间-电流型模式 (ZW32前身) 第二阶段：主站自动化，远动控制，有后台，随通信及计算机技术而发展起来 辖区内的FTU将信息汇总到主站，由主站来进行故障区段识别、隔离和恢复送电。同时对主站辖区馈线进行监测、控制、 优化、协调等。 第三阶段：管理智能化，智能控制，建立在主站自动化基础上的，应用高级软件组成的集生产、调度、营销、分析等多功 能一体化的配电管理系统。
环网线路：架空线路(农村及城郊)，地下电缆(城市，电缆分支箱) 开闭所(主线路分支点，环网柜) 柱上开关(分段及联络开关)，柱上开关(分界型)
终端用户：箱变(环网柜、计量柜、变压器，低压配电柜) 电网管理趋势：配网自动化 电网管理机构：国家电网公司(六大区域电网)、南方电网公司(南方五省)，
地方电网：省网、局网、变电站(终端) 配网自动化目的：

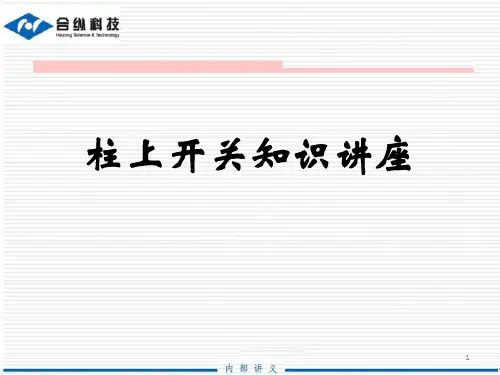

柱上开关知识讲座
1
柱上开关的应用范围
电力系统：用电力线路将发电、输电、变电、配电、用电连成的整体 电力线路构成电网：电力输送及分配
输电网（高压：电压≥ 110 kV以上），输电距离：100公里以上 配电网（中压：35 kV、20 kV、10 kV、6 kV ），输电距离：50公里以内，城乡级 电网分类：城网、农网 城市配电网－容量大、负荷集中、环境好、可靠性要求高、电缆为主 农村配电网－容量小、范围大、线路基础差、影响可靠性的因素多，架空线为主 配电网结构：变电站所：降压变压器、断路器(中置柜) 、控制中心(后台子站及主站)

柱上开关(户外真空断路器)



国内现状
前期失败：如设备落后，技术不成熟，认识模糊，摸石头过河 当前难点：1.测控对象多； 2.终端设备工作环境恶劣、可靠性要求高； 3.通信系统复杂 4.工作电源和操作电源获取困难； 5.我国目前配电网现状落后 当前现状：无序化与不合理性，多阶段并存，结构复杂 2004年开始反思，2009年国家才出台了一系列配网自动化建设的指导文件

柱上断路器的本体选用，基本参数：12kV、630A、20kA 概况：20系列是参照28型改进开发的断路器，继承了28系列的环境特性，功能最全面，成本稍高。参考市场价22000元 32系列是固封极柱式，不充气，IP65，环境适性稍应差，但成本低，功能易扩展，维护容易。参考市场价17000元
柱上开关的选择
候选型号：ZW20系列、ZW32系列、ZW8系列(0EM)、LW3系列(0EM) ZW43系列为ZW32的小型化改进，除相间距由340改为280，导致体积减小外，其它参数均相同， 所以本文不再单列此型号 不同点：绝缘方式不同：除LW3为SF6灭弧外，其余都为真空灭弧；ZW20与LW3为SF6绝缘，其余均为空 气绝缘 箱体结构不同：ZW32系列为固封极柱式，IP65，其余都为三相共箱式，防护能达IP67 出线方式不同：ZW32系列及ZW8系列只有端子式出线，其余均可选端子式及电缆式 操作机构不同：默认都采用弹簧操作机构，但ZW32系列还可以采用永磁操作机构 弹簧机构：结构复杂，但操作简单，功能全面，当前主流产品 永磁机构：结构简单，故障率低，但对控制器要求高，国内正在推广中 操作方式不同：均可手、电动分合闸，但ZW32永磁型不能手动合闸，必须接专用控制器才能使用 相同点：断路器、壳体材料相同、可置CT、可装自动化接口， 开关安装支架：除ZW32、ZW8只能坐装外，其余均可吊、坐装式安装，具体安装细节由用户提供，见下表 互感器选择：方法与负荷开关相同 配用的控制器：用法与负荷开关相同 柱上开关型号选用表 项目 FZW28Y FZW28F ZW20 ZW32 ZW32M ZW8 LW3 FLW34

真空断路器课堂PPT

合闸操作过程：当机构接到合闸信号后（开关处于断开，已 储能状态），合闸电磁铁的铁心被吸向下运动，拉动定位件向逆 时针方向转动，解除储能维持，合闸弹簧带动储能轴套逆时针方 向转动，其凸轮压动传动轴套，带动连板及摇臂运动，使摇臂扣 住半轴，使机构处于合闸状态。此时，连锁装置锁住定位件，使 定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构 在合闸位置不能合闸操作。
4) 检查开关合、分闸线圈直流电阻是否良好，有无过热烧伤现象。 5) 检查开关对地绝缘电阻值经测量是否合格，有无短路接地现象。 6) 检查开关合、分闸电磁衔铁运行灵活，无卡涩现象。 7) 检查开关辅助接点，二次插头接触良好，无松动开路等现象。 8) 检查开关直流操作保险良好，无接触不良等现象。 9) 检查开关真空灭弧室瓷瓶、转动杆绝缘瓷瓶及插头绝缘瓷瓶有无裂
18
真空开关柜门面板
19
开关接地刀及闭锁
20
机构为电动储能，电动分合闸，同时具有手动功能。 整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线 圈，手动分合闸系统，辅助开关，储能指示等部件组成。
真空断路器是利用真空的高介质强度来灭弧的断路器， 这种断路器具有灭弧速度快、触头材料不易氧化、寿命长、 体积小等特点
1
真空泡外观图
2
真空泡内部结构图
分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯 吸合，分闸脱扣器 中的顶杆向上运动，使脱扣轴转动，带动顶杆 向上运动，顶动弯板并带动半轴向反时针方向转动。 半轴与摇臂解扣，在分闸弹簧的作用下，断路器完成分闸操作。
5
真空断路器VB-12
6
开关柜内各小开ห้องสมุดไป่ตู้的作用
• 控制开关：操作回路 的电源，并向综合保 护装置提供电源。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

真空灭弧
真空泡采用纵向磁场灭弧
Axial Magnetic Field Structure
Vacuum Interrupter Contact Comparison 真空断路器触点比较
Radial Magnetic
Field Contact Structure 辐射磁场触头结构
Typical Constricted Arc Radial Magnetic
双稳态永磁操作容器采用红宝石产品，可长期使用 充放电板所用电子元器件均为军品级电子元器件 内部构件均采用硬铝或者不锈钢，不存在锈蚀问题
手动分、合闸功能
三段式控制器
主要功能 三段式过流保护 ✓ 电流、时间可调 自动重合闸 ✓次数、时间可调 就地遥控 闭锁功能
设定范围 0～2次 0～15s 0～75s
每档值 1次 1s 5s
就地遥控 可采用手持式遥控器来遥控分、合开关，遥控距离为50m
模块化设计
本开关可完全手动操作运行 本开关也可与其他厂家的控制器配合使用 本开关亦可与二次系统连接，实现微机保护功能
开关的外形尺寸及重量
外形尺寸：1112*250*872
表面放电 户外专用型环氧树脂具有自 愈并允许重新带电运行的功能 可使开关在表面放电后立即 投入运行，减少停电时间
环氧树脂绝缘
检测系统
X光实时成像探伤机
高、低温试验箱
双稳态永磁操作机构
应用照片
机构零部件较少，仅为弹簧操作机构的20%
双稳态永磁操作机构
操作原理
动铁芯行程为17.6mm
分、合闸操作时，电磁力与 永磁力方向一致，不会退磁
环氧树脂绝缘
进口户外专用型环氧树脂
采用亨斯迈先进材料部（原 汽巴精化塑胶部）所生产的户 外专用型环氧树脂
户外专用型环氧树脂可以在 最严酷的条件下可靠工作，同 时可满足当地的环保要求
户外专用型环氧树脂具有以下特点
环氧树脂绝缘
户外特性
户外专用，抗紫外线能力强
长期户外运行，无表面炭化 和腐蚀现象
大、小伞裙交替设计，增大 了裙沿间的保护能力
重量：95kg
ZW-12型户外真空断路器—主要参数
项目
额定电压 kV 1分钟工频耐压 kV 雷电冲击耐压 kV 额定电流 A 额定短路开断电流 kA 额定短路关合电流 kA 额定短时耐受电流 kA/ S 额定峰值耐受电流 kA 额定短路开断电流次数 次 电气寿命 次 机械寿命 次 手动分合闸力矩 N.m
ZW-12型断路器在新疆乌鲁木齐
CHZ□-12型户外真空自动重合器
模块化、免维护设计 可开断20kA故障电流 配备微机型智能控制器 可与其他控制器相配合
FZW□-12型户外真空负荷开关
模块化、免维护设计 可完全手动分、合闸操作 配电动操作箱后实现电动操作 可与其他智能控制器相配合
FZW□-12G型户外真空负荷开关
ZW□-12/630-20
12 42 75 630 20 50 20 / 3 50 30 10000 10000 ＜ 300
ZW-12型户外真空断路器—应用实例
ZW-12型断路器在湖南衡阳
ZW-12型户外真空断路器—应用实例
ZW-12型断路器在山东微山
ZW-12型户外真空断路器—应用实例
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
典型收缩集中形电弧 辐射磁场
Typical Diffuse Arc Axial Magnetic
典型的分散状电弧 纵向磁场
Kyle VSAM Axial Magnetic
Field Contact Structure KyleVSAM型纵向磁场触头结构
10,000
跳闸次数
Number of Trip Operations
模块化、免维护设计 带明显隔离断口 可手动、电动分、合闸操作 可与其他智能控制器相配合
FDZ□-12型户外真空分段器
模块化、免维护设计 既有电压型分段器又有电流型分段器 与重合器配合，无需通讯即可自动分段故障线路 配合性能好，可与各个厂家的重合器相配合
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
三段式控制器
三段式过流保护 速断 限时速断 过流 速断延时 限时速断延时 过流延时
设定范围 5～15A 5～15A 0～10A 0～150ms 0～3.2s 0～12.75s
每档值 2.5A 2.5A 0.078A 50ms 0.05s 0.05s
三段式控制器
自动重合闸 重合次数 一次重合时间 二次重合时间
ZW-12型户外真空断路器—应用网络
变电站
架空环网
地下电缆环网
配调中心
变电站
主要特性
真空灭弧 环氧树脂固态绝缘 双稳态永磁操作机构 具备手动分、合闸功能 三段式控制器 模块化设计，可与其他控制器相配合
真空灭弧
真空泡位置示意图 真空泡静触头 真空泡 真空泡动触头 高分子材料
动触头绝缘操作杆
使开关能可靠运行于潮湿、 高污秽、高盐度、高寒冷以及 其他腐蚀环境中
防污能力：Ⅳ级
环氧树脂绝缘
物理特性
具有较低的热膨胀系数 具有较高的抗拉强度
使环氧树脂单极具有较强的 吸收冲击力、抗破碎能力以及 抗裂缝扩散能力
环氧树脂绝缘
疏水性 能将水珠串隔离为分散水珠 防止形成连续水膜，减小了 沿面放电的可能性
1,000
Axial-Magnetic
Vacuum Interruption 纵向磁场真空开断
100
Radial-Magnetic Vacuum
Interruption
辐射磁场真空开断
Oil Interruption 油开断
10 0
2,000
4,000
6,000
8,000
10,000 12,000
Fault Interrupting Level (Symmetrical Amperes) 故障电流切断水平（对称，安）
